动平衡机使用说明 图8 说明 1.START 键--开始测量如果代码C13设置1, 合上轮罩测量开始, 〈看10 章改变操作模式〉如果在测量完毕轮罩打开的情况下按动START 键, 而定位制动处于工作状态时,这时车轮罩打开的情况下车轮也可转动, 要确保车轮转动不会被工具或其他类似的物件所妨碍。--车轮最多转动半圈就被制动, 从而左侧校正面的平衡块能够安放在主轴的正上方。 2.STOP- 键 (1)中断测量 (2)清除错误代码 (3)如果输入完操作模式后,用STOP键 , 新的状态被自动地删除 ,以前的状态被重新建立

图 9 键盘详细使用说明 1.OP 键开始说明初步化运行 2.精确键,--高分辩度显示总读数1克代替5克或OZ替代(需把精确键按下) (1)显示最小不平衡极限值以下的残余不平衡量 : 只要按下此键 .实际不平衡 值即可显示 (2)标准平衡模式下显示不平衡值如果平衡模式Alu1到ALU5 被选择,按下精确 键 , 然后按下功能键设定平衡模式。 (3)OP 和 UN 程序中精确键作为转换键使用 3.C健 (1)轻轻地按下此键 , 转换不平衡读数的主量单位〈克或盎司〉,用 C3 活动代号设置开机时单位。 (2)长时间按下此键 , 转换操作模式 4. 轮胎类型功能键持续按下这个键旋转车轮 , 即可选择所需轮胎类型 ,松下 此键输入值即被存储。 5. 平衡模式功能键持续按下这个键 ,旋转车轮 ,即可选择所需平衡模式,松开 此键,存储输入值。 6. 动静态不平衡显示功能键 7. 轮圈宽度 , 直径等功能键

图 10 显示板,方向显示,提示操作者 1). 左侧较正面的指示器 2). 左、右校正面的 OK 指示器 3). OP 记号--需要执行最优化运行 4). 轮圈符号和上装平衡块的位置 5). 右侧较正面的方向指示器 6). 轮圈直径符号 7). 距离机器的附号(左侧校正面) 8). 右侧校正面的数字显示 ( 二位数) --轮圈直径 --轮圈 / 机器距离 ( 常用mm) --右侧校正而不平衡值 --调整和操作极限值模式的状态 9).START 键符号当运行使用START时 START 会显示 10). 补偿运行完之后符号 11). 轮圈宽度符号 l2). 左侧校正面的数字显示屏显示； 轮圈宽度 右侧校正面不平衡值 静态不平衡值 错误代码 C 代码 简单语言的平衡模式

动平衡机操作规程汇总

动平衡机操作规程 水泵的转子部件的动不平衡量对整台泵稳定运行有很大的影响。水泵叶轮由于材料组织不均匀及零件加工后产生的形状、尺寸等误差，致使恒态<刚性>转子在对应的工作转速频率下旋转时产生离心力，所引起的振动或运动作用于轴承时该转子所处状态称为该转子的动不平衡。根据GB/T9239.1-2006/ISO 国标。对恒态(刚性)转子平衡品质分级指南，具体到泵类叶轮为G6.3级。为在动平衡机上求得小于转子允许的剩余不平衡量，特制定叶轮动平衡作业指导规程： 一、使用前的准备工作： 1、根据叶轮实际重量选择适合该机允许试验范围的动平衡机。 2、使用前一定要做好清洁工作，特别是轴颈，滚轮摆架底部与轨道之间，都要进行擦试清洁，并在滚轮上加少许清洁的机油，严禁转子与联轴节未接好就开车。 3、根据转子和联轴节尺寸配好接头，其要求是形状对称，在强度允许的情况下,重量要轻;各挡内外园同心,工件和联轴节凹孔配合精度为D1/d要保证同心和端面垂直。 4、为减少示值晃动，工件轴颈和滚轮外R应避开相同或接近以免干扰，其比例最好在0.8以下或1.2以上。 二、电气控制部分：（控制原理见说明书附图） 1．本机电动机电源采用380V/50HZ。 2．电机通电后“停止”按钮红灯亮，如联轴节与转子联接好，则行程开关2XK闭合，将转速转换开关拨到高速或低速档（中间为停车档），即可启动。停车时可按停止按钮或车头箱右侧的制动手柄，制动后应将制动手柄抬起，为下次开车接通电路。 3．本机规定转子转动方向为：由车尾向车头看，转子应顺时针方向旋转。 三、操作程序： 1．将叶轮过动平衡心轴（或转子轴）上定位装夹。 2．调整好两摆架间距离。 3．放置转子部件. 4．连接好适合的联轴节接头。 5．放下安全架压紧转子（或心轴）。 6．从低速位启动，由低速至中速和高速逐渐调整提速，最后达到该叶轮在工况时最大转速。7．观察显示屏上显示的左右两处不平衡量G左、G右及测量点半径值R左、R右，G左、G右不计相位角只计量值。 8．按(G左×R左)+（G右×R右）≤U许用g.mm 根据U左= G左×R左U右= G右×R右 U许用值为设计允许不平衡值为：U许用=D2/2?G(g.mm) 其中：D2——叶轮最大外径(mm) G——设计允许不平衡重量(g) 注意：U左和U右比值应尽可能接近分别为：0.3U许用＜U左＜0.7U许用 0.3U许用＜U右＜0.7U许用 9、对显示的不平衡量作在相应位去除金属层处理。 10、反复进行上述工步试验和处理，直至合格。 四、维护与保养注意事项： 1．经常保持机器清洁，导轨面上应经常涂油防锈，非常用导规面上涂油后应加贴油纸保护。2．滚轮表面更不准粘有任何灰尘杂物，每次使用前应仔细清洁滚轮表面，移动摆架时应同

动平衡机操作规程

动平衡机操作规程

————————————————————————————————作者: ————————————————————————————————日期:

动平衡机操作规程 水泵的转子部件的动不平衡量对整台泵稳定运行有很大的影响。水泵叶轮由于材料组织不均匀及零件加工后产生的形状、尺寸等误差，致使恒态<刚性＞转子在对应的工作转速频率下旋转时产生离心力,所引起的振动或运动作用于轴承时该转子所处状态称为该转子的动不平衡。根据GB/T9239．1－2006/IＳO国标。对恒态(刚性）转子平衡品质分级指南，具体到泵类叶轮为G6．3级。为在动平衡机上求得小于转子允许的剩余不平衡量,特制定叶轮动平衡作业指导规程： 一、使用前的准备工作： １、根据叶轮实际重量选择适合该机允许试验范围的动平衡机。 2、使用前一定要做好清洁工作，特别是轴颈,滚轮摆架底部与轨道之间，都要进行擦试清洁,并在滚轮上加少许清洁的机油，严禁转子与联轴节未接好就开车。 3、根据转子和联轴节尺寸配好接头,其要求是形状对称,在强度允许的情况下,重量要轻；各挡内外园同心,工件和联轴节凹孔配合精度为D1／d要保证同心和端面垂直。 ４、为减少示值晃动,工件轴颈和滚轮外R应避开相同或接近以免干扰,其比例最好在０.８以下或1.2以上。 二、电气控制部分：(控制原理见说明书附图） １. 本机电动机电源采用380Ｖ／5０HＺ。 2. 电机通电后“停止”按钮红灯亮,如联轴节与转子联接好,则行程开关2ＸK闭合，将转速转换开关拨到高速或低速档（中间为停车档)，即可启动。停车时可按停止按钮或车头箱右侧的制动手柄,制动后应将制动手柄抬起,为下次开车接通电路。 3．本机规定转子转动方向为：由车尾向车头看,转子应顺时针方向旋转。 三、操作程序： 1．将叶轮过动平衡心轴（或转子轴）上定位装夹。 2．调整好两摆架间距离。 3. 放置转子部件. 4. 连接好适合的联轴节接头。 5. 放下安全架压紧转子(或心轴）。 ６. 从低速位启动，由低速至中速和高速逐渐调整提速，最后达到该叶轮在工况时最大转速。７.观察显示屏上显示的左右两处不平衡量G左、Ｇ右及测量点半径值R左、R右，G左、Ｇ右不计相位角只计量值。 ８．按(Ｇ左×R左)+（Ｇ右×R右)≤U许用g.mm 根据U左＝G左×R左Ｕ右= Ｇ右×R右 U许用值为设计允许不平衡值为：U许用＝D2/２?Ｇ（g.mm) 其中：D2——叶轮最大外径(mm) G——设计允许不平衡重量(g) 注意:U左和U右比值应尽可能接近分别为：0．3Ｕ许用

动平衡分析

动平衡分析 设备动平衡不良或故障通常是指旋转机械的转子部件质量相对于旋转轴的轴心发生偏心时所引起异常振动。现场动平衡就是指在不拆除设备的情况下，直接进行转子部件的动平衡校正(一般需要专用仪器)。在讲述如何动平衡前，首先让我们认识、了解动平衡不良表现出来的特征及动平衡不良对设备的影响： 一、动平衡异常对设备产生的不良影响： 1. 降低设备的预期使用寿命，特别表现在轴承的早期损坏； 2. 缩短设备的保养周期； 3. 增加设备维护成本； 4. 影响产品质量； 5. 恶化工作环境等。 以下公式可用来计算振动对球轴承理论寿命的影响： H={C/（L+2.6674*10~6MVF）}*（16667/RPM） 其中：H=球轴承寿命（小时） C=轴承静负载（牛顿） L=轴承工作负载（牛顿） M=相对振动部件的重量（千克力） V=测量的振动值（毫米/秒） F=振动发生的频率（转/分钟） 例如： 轴承静负载=5,000牛 轴承额定负载=100,000牛

测量部件重=6,000千克力 运行转速=1,800 计算结果： 振动（毫米/秒） 轴承寿命（年） 16 1.14 12 1.47 10 1.94 8 2.63 5 3.70 3 5.44 8.46 二、动平衡不良所表现出的特征及分析时的一些注意事项： 既然动平衡不良对设备有如此严重的影响，在设备存在动平衡不良时，我们就必须对其进行动平衡矫正，但在动平衡矫正前，分析鉴别引起动平衡不良原因是我们进行动平衡矫正的最本质的首要步骤，以下从不平衡的振动特征和一些已经验证过的分析技巧来论述如何鉴别不平衡： 1. 不平衡的振动特征： 不平衡的基本特征直观易懂，当质量分布不均的转子转动时，不平衡量的旋转特性即通过振动特征反映出来；

动平衡机操作规程完精编版

动平衡机操作规程完精 编版 MQS system office room 【MQS16H-TTMS2A-MQSS8Q8-MQSH16898】

多功能硬支承平衡机操作规程 工作准备 1、操作人员必须经过培训的且具有操作能力的工作人员，必须熟悉平衡机的性 能，掌握操作动平衡机的功能，非动平衡机操作者不允许私自开启动平衡试验机； 2、动平衡机在启动前需要检查电机、皮带、工装等部件是否处于良好状态。检 查动平衡实验机的各各电线接头是否连接牢靠，有无松动现象，润滑部位要加油润滑； 3、在实验操作的过程中，应站到操作台位置处，并且一定要将防护罩移动到指 定的位置，以防止工件在转动的过程中添加物松动飞出对工作人员造成伤 害； 4、准备好要做动平衡试验的工件以及实验工件所用的工装。 工作期间 1、操作流程 1、“SET定标”功能键，作定标参数设定用，一下用（S）表示。 2、“HALT选停”功能键，用作删除按键。在定标过程中作停止及记录 用，详见“平衡机定标操作”。以下用（H）表示。 3、“+/-”功能键，在测量时为加重和去重方式的切换，详见“测平 衡操作”；在转子参数设置中又作滚动指针用，详见“基本参 数设置”。以下用（+）表示。

4、“QUIT退出”功能键，作各子界面退回到主菜单用，详见各界面操 作提示。一下用（Q）表示。 5、“0~9”为数字键，主要用于数字设定及修改。 6、“*”为小数点的输入键。在测量过程中作打印功能键，在转子参 数设置中又作翻页用，详见“基本参数设置”。一下用（*） 表示。 7、“EXE执行”功能键，为回车确认键。一下用（E）表示。 注：1、外接的键盘接口（作为选件）可从前面板插入。操作与上述按键对应。 3、操作使用 打开电源开关，计算机自动完成自检后，直接进入测量界面。在测量界面中按（Q）退到主菜单界面。主菜单左下角的数据为现在所选着的参数，可以通过“设参数”来修改。右下角有5个子菜单，按对应的数字键来选着，光标指针指到该选择项后按（E）进入该子菜单。 在进入平衡操作前应注意所用平衡的转子类型是否选择好并且是否已做过参数设定，如未设定则应按以下步骤处理。 1、转子型号选择 在主菜单上选择数字键“4”，然后按执行键（E）,进入参数设置界 面。 （+/-）键：选择下一行 （Q）键：选择当前转子类型以及参数并退到选择主菜单。 “0～9”键：选择当前0～9#转子类型。 （E）键：进入参数设定。 a、首先选择支撑方式，根据图示选择相应的支撑模式输入对应的编 号。 b、转子参数的设置： NO:根据支撑点类型选择； Speed：设定该种转子平衡转速。一般为200～3000转/分 a为左支撑点到左加重点质心的垂直距离 b为两加重点质心之间的垂直距离

轮胎动平衡机安全技术操作规程示范文本

轮胎动平衡机安全技术操作规程示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月

轮胎动平衡机安全技术操作规程示范文 本 使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1. 轮胎平衡机在使用前必须先检查机体各部分涧滑情 况及通过电器部分的自检程序。 2. 轮胎装卸时应防止碰撞平衡机体。 3. 轮胎平衡机开机前，必须检查底座及固定螺母是否 锁紧，以防运转时轮胎脱出。 4. 轮胎平衡机开机前，应仔细清理轮胎花纹中潜入的 石子等异物，防止运转时飞出伤人。 5. 轮胎平衡机在运转过程中，不得用手或其它物品接 触旋转部位，在轮胎旋转径向两侧均严禁站人，有保护罩 的必须正确使用保护罩。 6. 轮胎平衡机在使用过程中，必须确认轮胎完全停止

旋转后才能打开防护罩，完全停止转动才能接触轮胎。 7. 在工作过程中，若发现异常的现象，必须立刻停机检查，同时采取措施加以排除，否则禁止开机。 8. 镶嵌平衡块时，应确保镶嵌牢固，镶嵌过程中要注意用力方向和力度，避免大力冲击主轴，造成主轴弯曲变形。 9. 设备长时间不用，每周至少转动两次，开关柜内应放置并及时更换防潮材料，起动电动机前应从开关柜断开电缆，用500伏摇表摇测接缘电阻，小于0、5兆欧时，必须查明原因，方允许开机。 10.每天工作结束时必须对机体及周边进行清洁、对转动部位注油润滑。 请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion

动平衡实验台使用说明书

动平衡实验台 使 用 说 明 书

转子动平衡实验 一、实验目的 1. 加深对转子动平衡概念的理解。 2. 掌握刚性转子动平衡试验的原理及基本方法。 二、实验设备 1. PH-I 型动平衡试验台 2. 转子试件 3. 平衡块 4. 百分表0~10mm 三、PH-I 型动平衡试验台的工作原理与结构 1. 动平衡试机的结构 动平衡机的简图如图1、图2、所示。待平衡的试件3安放在框形摆架子的支承滚轮上，摆架的左端固结在工字形板簧2中，右端呈悬臂。电动机9通过皮带10带动试件旋转；当试件有不平衡质量存在时，则产生离心惯性力使摆架绕工字形板簧上下周期性地振动，通过百分表5可观察振幅的大小。 通过转子的旋转和摆架的振动，可测出试件的不平衡量（或平衡量）的大小和方位。这个测量系统由差速器4和补偿盘6组成。差速器安装在摆架的右端，它的左端为转动输入端（n 1）通过柔性联轴器与试件3联接；右端为输出端（n 3）与补偿盘相联接。 差速器是由齿数和模数相同的三个圆锥齿轮和一个外壳为蜗轮的转臂H 组成的周转轮系。 （1）当差速器的转臂蜗轮不转动时n H =0，则差速器为定轴轮系，其传动比为： 13 11331-=-== Z Z n n i ，13n n -= （1） 1、 摆架 2、工字形板簧座 3、转子试件 4、差速器 5、百分表 6、补偿盘 7、蜗杆 8、弹簧 9、电机 10、皮带 图1 3 2 1 （1） （2） 4 5 6 7 8 9 10 1 2 3 N 1 N 3

这时补偿盘的转速n 3与试件的转速n 1大小相等转向相反。 （2）当n 1和n H 都转动则为差动轮系，传动比周转轮系公式计算： 13 11331-=-=--= Z Z n n n n i H H H ；132n n n H -= (2) 蜗轮的转速n H 是通过手柄摇动蜗杆7，经蜗杆蜗轮副在大速比的减速后得到。因此蜗轮的 转速n H <

全自动动平衡机校正机设计文献综述

全自动动平衡机校正机设计 1.1课题的背景和意义 转子由于设计、材质不均匀以及制造安装误差等原因，往往造成其中心惯性主轴或多或少地偏离其旋转轴线，这种情况称为转子具有不平衡量。当具有不平衡量的转子高速旋转时，就会产生一个周期的激振力，从而一起振动和噪音。振动会加速轴承等零件的磨损，严重时甚至会导致事故。此外，振动还会通过轴承、机座传到基础，恶化附近的工作环境。本文主要针对根据市场需求，一单面立式硬支撑型飞轮平衡机为研究对象，研究校正理论与方法，为其设计自动伺服校正系统，实现平衡量的自动校正。以提升产品的自动化程度，提高企业竞争力。 动平衡是旋转类产品生产、制造过程中必须解决的一个基本共性问题，其优劣程度直接决定着产品的工作性能、使用寿命以及产品质量等。而且，产品的动平衡测量及校正往往处于产品零件生产工序的末端，此前已经过初步铸造到最终成形等多道复杂工序，其平衡性能和工作效率等指标将直接影响到产品的最终质量评定、总体生产效率以及企业的成本控制。 由于目前国内外生产的全自动平衡机，通过软硬件的改进，在信号采集、滤波等处理上提升性能，以提高测量系统及整机精度的研究颇多；此项研究偏重于去重校正系统部分的研究，力图通过样机实际生产制造的细节，提出一些理论观点和实践经验，供全自动动动平衡测试设备生产研究相关人员讨论参考，促进我国全自动平衡机的推广和应用。 2.1平衡机的概念 平衡机是用于测定转子不平衡的机器。按其测量结果进行校正，以改善被平衡转子的质量分布，使转子运转时轴颈的振动或作用于轴承的力减少到规定的范围。平衡机的主要功能是测量，校正工作常用其它设备或用手丁_方法完成。但近代平衡机往往带有校正装置，因此，既可以测量转子的不平衡，又可以实施平衡校正。 由于平衡机的结构、工作原理、测量和显示方式及平衡对象的不同，平衡机的种类也很多。

动平衡机操作规程(完)

多功能硬支承平衡机操作规程 工作准备 1、操作人员必须经过培训的且具有操作能力的工作人员，必须熟悉平衡机的性 能，掌握操作动平衡机的功能，非动平衡机操作者不允许私自开启动平衡试验机； 2、动平衡机在启动前需要检查电机、皮带、工装等部件是否处于良好状态。检 查动平衡实验机的各各电线接头是否连接牢靠，有无松动现象，润滑部位要加油润滑； 3、在实验操作的过程中，应站到操作台位置处，并且一定要将防护罩移动到指 定的位置，以防止工件在转动的过程中添加物松动飞出对工作人员造成伤害； 4、准备好要做动平衡试验的工件以及实验工件所用的工装。 工作期间 1、操作流程

2 1、“SET定标”功能键，作定标参数设定用，一下用（S）表示。 2、“HALT选停”功能键，用作删除按键。在定标过程中作停止及记录 用，详见“平衡机定标操作”。以下用（H）表示。 3、“+/-”功能键，在测量时为加重和去重方式的切换，详见“测平衡 操作”；在转子参数设置中又作滚动指针用，详见“基本参数 设置”。以下用（+）表示。 4、“QUIT退出”功能键，作各子界面退回到主菜单用，详见各界面操 作提示。一下用（Q）表示。 5、“0~9”为数字键，主要用于数字设定及修改。 6、“*”为小数点的输入键。在测量过程中作打印功能键，在转子参数 设置中又作翻页用，详见“基本参数设置”。一下用（*）表示。 7、“EXE执行”功能键，为回车确认键。一下用（E）表示。 注：1、外接的键盘接口（作为选件）可从前面板插入。操作与上述按键对应。 3、操作使用 打开电源开关，计算机自动完成自检后，直接进入测量界面。在测量界面中按（Q）退到主菜单界面。主菜单左下角的数据为现在所选着的参数，可以通过“设参数”来修改。右下角有5个子菜单，按对应的数字键来选着，光标指针指到该选择项后按（E）进入该子菜单。 在进入平衡操作前应注意所用平衡的转子类型是否选择好并且是否已做过参数设定，如未设定则应按以下步骤处理。 1、转子型号选择 在主菜单上选择数字键“4”，然后按执行键（E）,进入参数设置界面。

平衡机四点法故障诊断

平衡机四点法故障诊断 按以上方法（见本站《平衡机常见异常现象的故障判断》）检测、维修完成后，如果故障仍然存在，可以按下面介绍的平衡机四点检验法对平衡机进行检验。一般情况下，用户可以依此用实物转子进行。如果有必要，用户可以将下面过程及所有数据进行记录，然后提供给平衡机的制造厂家，制造厂家可以根据这个记录判断90%以上的故障。 1、首先将转子平衡至能够达到的最高精度，然后准备一个大于转子残余不平衡量30~50倍的可拆装的配重块（以下过程按：使用配重块重100克，转子残余量应该小于2~3克）。转子与平衡机的联结及装载形式不变，直接进入下面的试验过程。 2、检查平衡机的各种设置是否正常。 3、在转子的任一面指定配重圆周处45度上加一个已知重量的能够拆装的配重块（以下按假设配重块重100克）。 启动平衡机，平衡机对应面指示值应该 在40—50度、90—110克（按90%去 重率）。 4、停机后将配重块拆下安装在转子的 同一面圆周135度角度上。 启动平衡机，平衡机对应面指示值应该 在130—140度、90—110克（按90% 去重率）。 5、停机后再将配重块拆下安装在转子的同一面圆周处225度角度上。 启动平衡机，平衡机对应面指示值应该在220—230度、90—110克（按90%去重率）。 6、停机后再将配重块拆下安装在转子的同一面圆周处315度角度上。 启动平衡机，平衡机对应面指示值应该在310—320度、90—110克（按90%去重率）。 7、同样过程，在转子的另一面指定配重圆周处4个角度上依次安装此配重块进行检查。

8、如平衡机能够达上面所述要求，则认为平衡机没有任何故障。 9、如平衡机能够近似达到以上要求，则认为平衡机有轻微定标不准确问题。此问题一般会引起操作效率的下降，而不致引起大的操作错误。 如平衡机有轻微定标不准确问题，用户可以按平衡机配套说明书中的内容进行排除，也可以通知制造厂家进行处理。 10、如平衡机确实不能达到上面要求，而且误差非常大，用户应通知制造厂家进行处理。 11、特殊情况下，用户对平衡机的精度或质量有怀疑时，也可以对平衡机进行四点法故障诊断。 有时用户会发现，转子在平衡机上已经达到平衡精度，通过以上方法检验认为，平衡机也一切正常，但转子实际安装运转时，还是有一定程度的振动，这时就需要认真分析其他的工艺方面原因了。 三. 认真分析振动原因，正确判断真实的平衡精度 引起机械振动的原因很多，其中旋转零部件由于其平衡问题引起的振动最为直接。但这并不说明转子在平衡机上平衡好以后，就可以解决所有的振动问题。 转子的不平衡问题，是由于转子的重心，偏离了转子的旋转几何中心线。转子旋转时由此产生的离心力随转子一起旋转，从而激发转子及转子的安装基础（如：轴承座、机座、机箱、车身等）产生振动。 以下将讨论其他相关的一些工艺问题。 1、平衡机本身的工艺问题 高精度平衡时，应考虑万向联轴器、键等相关连接件的影响。小转子平衡过程需要加光标等附属质量的，也需要考虑其对最终平衡精度的影响。当这些相关连接件引起的不平衡量接近甚至大于用户要求的转子平衡精度时，平衡机显示的不平衡量是不可靠的。对于用万向联轴器传动的平衡机，也应定期检查万向联轴器的平衡精度。 当采用工艺轴进行平衡时，工艺轴的圆跳动不能大于转子平衡精度指标e（偏心距），否则必须进行翻转1800高精度平衡。或者将工艺轴报废。 另外，工艺轴的结构与转子实际安装轴的结构，应尽量制作成一致或近似，保证其质量分布与实际安装状态一致。 2、转子的工艺问题

动平衡仪操作步骤

现场动平衡仪操作步骤 一、准备工作 1、可移动多孔插座一个(220V电源); 2、电焊机一台; 3、临时及正式配重块（临时配重约50g,正式配重约５00g); 4、精密电子天平一台。 二、测前准备 1、把转速探头安装在磁座支架上,在所测平衡转子得测量点贴一个 反光片，并把振动探头用电缆连接起来，各安装在前后轴承座得 侧平面上（注意：反光片应牢固地贴在转子上,以免甩出伤人）。 2、连接电源线与主机、转速探头及振动探头。 3、开机,适当调整转速探头与平衡转子间位置及灵敏度。转速探头与 反光片距离约5mｍ,此位置为红、绿灯合亮时得位置。 4、开机后进入初始方式，选择单面平衡，即按下方式键MODＥ,显 示为１PL,再按确认键ＥNＴ确认，此时INＩT灯应为亮。如其它 灯亮,按CＡN键3秒清零后重新选择单面平衡。 三、初始化操作 1、开机后,检查操作面板上得灯及指示器(INIT灯亮)。 2、检查平衡转子就是否在无临时配重及平衡配重得初始状态。 3、开启电机,带动转子转动，通过检查转速指示器(数显),在转速达到 匀速状态下,按下开始键STＡＲT。 4、在操作过程中，实际波形高度及不平衡角度在指示器1#区显示5 次,当初始化完成时,TＥＳT1灯亮(其中转速在操作过程中不显示, 完成时转速显示）。 5、停机。

四、加临时配重 1、在停止得叶轮任意边缘处加一块已知重量得临时配重块，此位置 将就是极座标平衡得0°角及分量平衡得第一个点(注:平衡配重 应固定在配重相同得直径上)。 2、启动电机,待叶轮达到一定转速且稳定时,按开始键START。 3、开始后,转速同样不显示,实际波形高度及不平衡角度在指示器中 显示５次,完成操作时,显示转速,TＥＳT1灯闪烁（如ＴＥSＴ1灯 不闪烁,说明临时配重太轻,在这种情况下，增加更大得临时配重， 重新操作)。 4、停止平衡转子后,取下临时配重，数字1、０0在不平衡波形高度 栏中显示,“1”闪烁，在其位置精确输入临时配重数值,用设置键 输入,ENT键确认。 5、输入临时配重数值后，平衡角度及平衡配重得重量在操作面板上 显示。 五、加平衡配重 1、按照转子旋转方向,以０°为基准,按平衡角度找出增加平衡配重得 位置，焊牢平衡配重(注:往叶轮上焊临时配重及平衡配重时都应考虑所用焊条得重量）。 2、完成后启动电机,测量振动值,如理想即完成，如不理想,重复操作。 天泽永丰设备技术科 ２０0９年7月3１日 动平衡仪错误代码翻译 Erroｒcoｎtents When an erｒｏｒiｓｄetected durｉng tｈｅmeasｕrｅnｅnｔcontenｔs ｉs disｐｌayeｄwith the errｏrｃodｅs、

PHQ-160型硬平衡机说明书

JP PHQ-160型硬支承平衡机 产 品 说 明 书 上海剑平动平衡机制造有限公司

感谢您使用上海剑平动平衡机制造有限公司的产品。 在使用本产品之前，请注意仔细阅读本说明书及有关附属说明书，并请注意下列事项： 1.开箱验收：产品开箱验收时若发现产品、附件与装箱单不符，请来函与本公 司联系。 2.安装使用：对使用说明书有关安装、环境、操作、调整等事项应事先了解 清楚，避免造成事故。在正常运输、安装、使用和保养条件下如发现产品制造质量问题，在规定期限内请与本厂联系。 3.安全事项：产品电器电压、电流、防护和报警等安全措施尤须注意。 4.在安装和使用过程中，如对本平衡机有什么要求，意见和建议，请与本厂咨 询服务部门联系，我们将热忱地回答并解决你们生产使用中发生的一切问题。谢谢! 公司网址https://www.360docs.net/doc/1816271449.html, 公司电话：+86-21-39971327 公司传真：+86-21-39972165 公司地址：上海市沪太路7488弄111号 邮编：201809 E-mail：shjpwj@https://www.360docs.net/doc/1816271449.html,

目录 一．平衡机的用途及适用范围 二．平衡机的工作条件 三．技术参数及主要技术性能指标 四．主要结构概述 五．硬支承平衡机的原理 六．平衡机的吊运与安装 七．操作与使用 八．维护与保养 九．故障与排除 十.平衡词汇 十一.平衡精度及精度计算 附表. 典型刚性转子的平衡精度等级 平衡机外型图 支承架结构图 传动系统结构图

一．平衡机的用途与适用范围 随着现代工业的发展。消除机器的振动问题已日趋重要。对于旋转机械（如电动机、鼓风机、柴油机、汽车等等）其旋转部件将直接影响到机器的效率,寿命和人身的安全。因此平衡工艺被看成是绝对必要的。本平衡机就是专门为旋转工件的平衡而设计生产的专用设备。 本平衡机是属于硬支承平衡机产品之一。转子的支承采用H型支承架，具有支承刚度高、恢复力强、稳定性好的特点，机电转换器采用压力传感器，其特点是输入量较大、体积小、便于安装。 电测系统采用JP-380微机测试系统，转速、量值、相位全部用数字显示，转子的6种类型可任选，显示直观，并能记忆显示量，不平衡量直接以“g”显示。因此本机具有操作简易，平衡效率高。显示直观等特点。根据不同类型转子的几何尺寸及校正平面与支承间的距离，用数字按键，直接输入a、b、c、rl、r2尺寸，经一次启动运转后即可正确地显示出不平衡量的大小（g）及其相位角度，因此本机适用于多品种批量旋转转子的平衡校验。

1机床动平衡测试技术要求规范

机床动平衡测试技术规范 沈阳机床（集团）有限责任公司 “高速/复合数控机床及关键技术创新能力平台”课题组 2012年5月

1 简介 动平衡技术是在转子校正面上进行校正平衡，校正后的剩余不平衡量，以保证转子在动态时是在许用不平衡量的规定范围内，在理想的情况下回转体旋转时与不旋转时，对轴承产生的压力是一样的，这样的回转体是平衡的回转体。 提高精度或精密化，减小振动噪音是制造技术的一个主要发展方向、是各种各类数控机床与基础制造装备在应用中所追求的目标。动平衡技术不但可以用于各类数控机床，而且可用于各类设备包括大型和重型设备，还可用于高档数控装置等等。因此，完成本课题的目标和任务对于国家“高档数控机床与基础制造装备”科技重大专项及其项目目标和任务来说，具有着重大作用和显著意义。 由于动平衡技术可用于各类数控机床、设备和高档数控装置。本课题成果将可以为各类数控机床、设备和高档数控装置的开发提供技术支持，同时为这些数控机床、设备及高档数控装置的设计、制造及安装提供理论依据与保证。 动平衡技术已越来越多地应用于航天航空、国防、飞机制造、汽车制造等行业，其工程意义是非常显著的，这项技术可用于各种各类的机床及装备，而且不但可应用于新机床以提高其技术含量和精度，还可应用于老机床以焕发其新春和加入现代制造行列，提高机床及装备的加工精度是此项技术的目的。 2 试验的目的 （1）对于回转零部件,由于零件结构不对称、材质不均匀、加工或装配误差等因素,不可避免地存在质量不均衡。根据平衡理论,我们把具有一定转速的回转件称为转子。如果转子的质量分布对其轴线而

言不均匀、不对称,即其中心主惯性轴不能与旋转轴线重合,那么旋转时就会产生不平衡离心力,它会对支承架和基础产生作用力,而且还会引起机器振动,振动的大小主要取决于不平衡量大小及支承架和基础的刚度。如果振动严重,则会影响机器的性能和寿命。因此,在几乎所有的回转体零件中,平衡工艺是必不可少的工艺过程,它是减小转子振动的极为重要的手段,它能解决由于自由离心力造成的振动。经过平衡后的转子可以延长机器的寿命,减轻振动和降低噪声分贝值,从而改善机器的性能,使其得到平稳的运转。 （2）掌握系统动平衡的测量方法和计算方法。 （3）根据分析结果，提出机床改进意见，提高机床主轴动平衡品质。 3 主要内容与适用范围 本规范规定了数控车床、数控镗铣床及加工中心动平衡的前期准备、试验内容及程序。 本规范适用于数控车床、数控镗铣床及加工中心的动平衡测试，也可以指导其它普通机床的动平衡试验。 4 引用标准及参考文献 ISO 1940-2-1997 机械振动刚性转子的平衡质量要求第2部分平衡误差 5 基本要求 1）试验前，相关部门需提供机床的性能参数表，精度检验单及机床切削规范。 2）设计部门指定专人负责机床动平衡试验的组织和实施，明确

转子动平衡原理图解

转子动平衡及操作技术 一. 转子动平衡.. (一).有关基本概念 1.转子 机器中绕轴线旋转的零部件,称为机器的转子. 2.平衡转子 旋转与不旋转时对轴承只有静压力的转子. 3.不平衡转子 如果转子在旋转时对轴承除有静压力外,附加有动压力,则称之为不平衡的转子不平衡是一个旋转体的质量轴线(惯量轴线)与实际的旋转轴线不重合。其单位为不平衡的质量与该质量中心至实际旋转轴线的距离的乘积，以gmm计量。不平衡有3种表现形式。 不平衡转子的危害性:转子如果是不平衡的,附加动压力将通过轴承传达到机器上,引起整个机器的振动产生噪音,加速轴承的磨损,降低机器的寿命,甚至使机器控制失灵,发生严重事故. (二)转子不平衡的几种形式 1.静不平衡 静力不平衡(单平面) 表现在一个旋转体的质量轴线与旋转轴线不重合，但平行于旋转轴线，因此不平衡将发生在单平面上。不平衡所产生的离心力作用于两端支承上是相等的、同向的。 主矢不为零,主矩为零: R0═Mrcω2≠0 rc≠0 M0═0JYZ═JZX═0 R0通过质心C，转轴Z与中心主惯性轴平行。 （图1） 通过加重、去重、调整等方法形成一个平衡合力，使原来不平衡力与附加的平衡力的矢量和趋于零。

主矢和主矩均不为零,但相互垂直 R0═Mrcω2≠0 M0═0JYZ═JZX═0 R0不通过质心C，转轴Z与中心主惯性轴相交于某一点。 （图2） 3.偶不平衡 偶力不平衡表现在一个旋转体的质量轴线与旋转轴线不重合，但相交于旋转体重心，不平衡所产生的离心力作用于两端支承是相等而180°反向的。 主矢为零,主矩不为零 R0═0 rc═0 M0≠0JXZ≠0 JYZ≠0 （图3） 通过加重、去重、调整等方法形成一个平衡合力，使原来不平衡力与附加的平衡力的矢量和趋于零。

FY系列动平衡机产品说明书

F Y系列动平衡机产品 说明书 内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）

FY系列数显动平衡机 使 用 说 明 书 浙江省温岭市先导电机技术研究所 h 电话:0576-8614412286144065 地址:浙江省温岭市经济开发区二期（楼山） 目录 1、概述 2、主要技术性能 3、基本结构 4、基本工作原理 5、安装与调试

6、操作与使用 7、平衡转速与平衡精度 8、维护保养及故障排除 9、附图

一、概述 FY型系列动平衡机产品，可用于中小型电机转子、转轴、转盘、汽车机械，电动工具等旋转零件，在电机、轻工、纺织等部门得到广泛运用。 FY型系列动平衡机采用数码显示，电气测量部分采用CMOS数字集成电路，该系列产品结构简单、性能稳定、灵敏度高、指示直观、通用性强等优点，是旋转体平衡工艺的理想设备。 FY型系列动平衡机产品经改动后成为专用机，以满足一些特殊形状的转子，倍受广大用户欢迎。 二、主要技术性能 三、基本结构 3.1基本结构 本系列动平衡机基本结构是由机械部分和电气测量部分两大部分组成。 3.1.1机械部分

其轮廓可见附后的示意图，它是由光电系统、弹性支承系统、传感器、传动系统等主要部分组成，每个系统都有一定的独立性，用一定的连接方式装在底座系统上。 3.1.2电气测量部分 附图中标出了仪表正面的示意图，标出了主要部分，有的还简单说明其主要作用。 四、基本工作原理 当被测转子由传动和驱动马达组成的驱动系统驱动时，由于被测转子不平衡量而产生的离心力，使得由悬挂板簧组成的弹性系统受迫作径向机械振动，其振动频率等于转子旋转频率，振动幅值与不平衡量成正比，机械振动信号通过测振传感器转换成电讯号。 当转子旋转时，光电头将涂在转子表面的标示线，通过光敏三极管的通断输出一个脉冲（其频率与转子旋转频率机同）此脉冲作为相应基准讯号，此讯号经锁相倍频后，得到一个方波信号，一方面用来测速，一方面用来控制跟踪滤波器，同时经分频分相后，得到二个对称方波讯号，它的频率与转速相同，相位与光电基准脉冲对应。 五、安装与调试 5.1安装 本系列产品中，FY-2型、FY-5型、FY-16型机械部分和仪表部分直接放置在较为坚固的工作台上，机械部分最好放置于平整的水泥台面上。FY-50和FY-100型动平衡机的机械部分安装在基础底座上。 5.2调试 5.2.1机械部分检查

申克动平衡机作业指导书

作业指导书 编号：名称：HS20-L风机平衡机（关键工序）版本：A 共7页第1页1. 目的 规范HS20-L风机自驱动平衡机操作。 2. 范围 适用于风机整机动平衡检测操作。 3. 操作前准备工作 3.1 传感器和光电传感器的连接线与机器后面的插座连接好。 3.2 将风机固定在专用工装上，电机引线接到专用接线盒上。 3.3 启变频器，调节调频旋钮，使风机电机运转，观察风机旋转是否正常。 3.4 按风机额定频率、额定电压设定调频器基本参数。 3.5 禁止用手或其他物体触碰旋转的叶轮。 4.过程 4.1定标操作 4.1.1将反光纸粘贴在工件合适位置，视为刻度盘“0°”。调整光点头的位置，使其 与反光标志处于最佳位置； 修订记录版本处 数 文件更改单号修订条款修订 人 修订日期A 0 \ \ \ \ 分发部门：□电机产品室□风机产品室□营销部□制造部□品保部 批准：审核：编制：

作业指导书 编号：名称：HS20-L风机平衡机（关键工序）版本：A 共7页第2页 4.1.2 打开申克平衡机系统，如存在已保存风机类型可直接单击打开，如没有，单击新 建。 4.1.3 弹出如下对话框，单击是； 4.1.4 然后出现如下对话框，输入平衡速度，单击F3(前进)；

作业指导书 编号：名称：HS20-L风机平衡机（关键工序）版本：A 共7页第3页4.1.5 然后标记数为1，单击F3前进； 4.1.6 然后单击第二个处理；

作业指导书 编号：名称：HS20-L风机平衡机（关键工序）版本：A 共7页第4页4.1.7 将公差分为调整为如下；然后单击好； 4.1.8 然后单击F3前进，出现如下对话框，单击是，然后F3前进；

轮胎动平衡机操作规程(正式)

轮胎动平衡机操作规程(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 一、安装车轮时，首先将弹簧和选择好的与被平衡车轮钢圈孔相对的锥体装到匹配器上，再将车轮装到锥体上，装好后盖，然后用快速螺母锁紧； 二、操作时，严格按规定程序进行操作，一定要注意保护匹配器及轴部，装卸车轮时，要轻拿轻放； 三、用卡规测量钢圈到机箱的距离，旋转对立的旋钮，使之对应于测量值； 四、打开机箱前右上方的电源开关，当显

示板显示GB-10后，可按下“START”键，此时平衡采样开始，传动部分带动车轮旋转，自动停稳后，其结果显示在显示板上； 五、用手缓慢转动车轮，其不平衡位置字符“∧”或“∨”会移动，如测量显示出现“点陈符”，同时会听到制动的声音，即停止转动车轮，这时垂直于轴线上方的外测钢圈位置，即是外侧应配重的位置，同样方法对于左侧，找出相对应配重的平衡位置，先在失重大的一侧进行平衡； 六、经过几次的配重，当不平衡量小于5克时，显示OK，说明已达满意效果； 七、试验结束时，关掉电源。 请在这里输入公司或组织的名字 Please enter the name of the company or organization here

上海申克动平衡CAB690调电压值

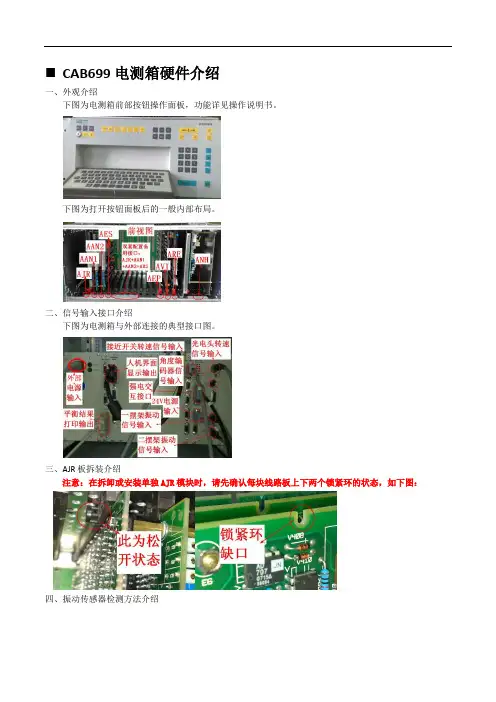

CAB690调电压值 Zero adjusting and anal og adjusting for CAB690 1.启动CAB690,进入待测状态 Power on CAB690, wait till CAB690 enter testing status 2.在该状态下按SF,T,进入手动的”Hardware test” Press SF,T , enter manual ”Hardware test” 3.按5号键,进入AJR(measuring device) Press Num key.5 , enter AJR(measuring device) 4.再按5号键,进行”zero adjust” Press Num key.5 again , enter ”zero adjust” 5.打开CAB690,在CAB690内部有一组3块线路板组成的”AJR-AAN-AAN”模块,其中最右 的是”AAN1”,中间的是”AAN2”,最左的是”AJR” Open CAB690, inside CAB690 situated one ”AJR-AAN-AAN”module which consist of 3 printing boards, right one is ”AAN1”,middle one ”AAN2”, left is ”AJR” 6.根据”zero adjust”所显示的值如是h1,v1出现红色则调节最右的”AAN1”,如h2,v2出现红 色就调节”AAN2”,h的调节电位器是靠下的一个,v的调节电位器是靠上的,注:电位器的位置在AAN的中间偏上的地方 Adjust the voltage according the display of ”zero adjust”: if the value of h1,v1 is red, adjust the ”AAN1”. If the value of h2,v2 is red, adjust the ”AAN2” The potentiometer for adjusting the value h, is situated at bottom position. ,the potentiometer for adjusting the value v is situated on up position. Caution : the potentiometers are situated at the up middle position of AAN board. 7.将零点调节好了之后(字体变白),按ENTER两次,回到AJR测试菜单,再按6号键,进 入”Auto Analog test”,在”Subtest number”上选”99”,按ENTER,然后在”number of cycles”中选”10”,等待自检 After ”zero adjust”,(the font color changes to white),press ENTER twice, return to AJR testing menu, press num key 6, enter ”Auto Analog test”, select ”99” at ”Subtest number”, press enter, select ”10” at ”number of cycles”, then wait for self testing. 8.正常情况下,10个自检值都为绿色,自检结束后按ENTER回到”analog test”,如自检值均为 绿色则退出,如有不正常的量值(红色),记住该量值的号码在”analog test”的”subtest number”中键入这个号码,再在”number of cycles”中选”0”,对该不正常量值调节AJR板上的左下角最上面的一个电位器，调到正常(白色字体)注:该电位器是所有自检值的统调,调节时应注意其它值的变化,建议在调节后重复第7步的动作 In normal case ,the 10 self testing value are in green color , after self testing press ENTER return to ”analog test”. if the testing results are in green color ,finish. If some values are in red color, in menu ”analog test”->”subtest number”, enter the value, select ”0” in ”number of cycles”, adjust the top potentiometer which situated on the bottom left of AJR board ,till the red value turns to white. Caution : this potentiometer is for adjusting all self testing values, when this potentiometer is adjusted ,please check the other values, we suggest that you repeat step 7.
