拉斐公馆?北区

编制单位:遂宁市科华建筑工程有限公司编制时间:2017年6月25 日

基坑管井降水工程施工方案

第一章方案编制依据

一、编制依据

1.1核工业西南勘察设计研究院有限公司出具的南滨帝景A区地质勘查报告;

1.2 《基础结构平面布置图》

1.3 规范依据

中华人民共和国、行业和四川省政府颁布的现行有效的建筑结构和建筑施工的各类规范、规程及验评标准、有关法律、法规及规定。ISO9001

质量管理标准、ISO14001环境管理标准、OSHMS18001职业安全健康管理标准。

主要国家、地区、行业标准一览表

标准名称标准编号号

1 《建筑基坑支护技术规范》JGJ120—2012

2 《建设工程项目管理规范》GB/T50326-2006

3 《工程测量规范及条文说明》GB50026-2007

4 《建筑工程施工质量验收统一标准》GB50030-2001

5 《地下工程防水技术规范》GB50108-2008

6 《地下工程防水工程质量验收规范》GB50208-2011

7 《建筑地基基础施工质量验收规范》GB50202-2002

9 《建筑机械使用安全技术规程》JGJ33-2001

10 《建筑施工安全检查标准》JGJ59-2011

13 《混凝土结构工程施工质量验收规范》GB50204-2002(2011版)

第二章工程概况

一、工程基本概况

工程位于遂宁市船山区银河路西侧、明霞路北侧。场地原分布为种植地、居民宅基地及居民道路,经过拆迁,现用建渣铺垫。

该标段共建3栋高层,局部商业楼,工程设计地下二层,地上1~32层,地下室建筑面积约39533m2,,住宅建筑面积134532m2,商业楼面积23186m2,建筑高度6米~99.45米。基础形式为筏板基础、桩基础。主楼筏板厚1200,地下室筏板厚300,基础梁高1150。

二、地下水文概况

遂宁地处中纬度亚热带的四川盆地中部,光、热资源丰富,雨量充沛,属亚热带温暖湿润气候,主导向为北风,年平均风速约为0.8m/s,年平均气温约17.3℃,年平均日照时约1390小时,年平均相对湿度约82%,平均风荷载为0.3kN/m2。根据本地区水文资料,区域内涪江河年平均水位约为273.00m,枯水位约270.00m,最大流量约273.00m3/s,涪江历史最高洪水约为278.174m,流量为24600m3/s,根据过军渡电站工程相关资料,区域内涪江河常年水位为275.50m。拟建场地在地貌上属涪江Ⅰ级阶地。地下水主要为赋存于卵石层中的孔隙潜水,略具承压性,主要受大气降水、涪江河水补给,向下游及涪江河排泄,场地地下水水量丰富,水位变化主要受季节性降水及涪江水位控制。依据地勘得出水位一般在砂卵石层中,砂及卵石层为场地地下水的主要含水层,其厚度约为7~10m,地下水稳定水位埋深约0.3-2.0m,相应标高为

274.91-275.37m。

第三章施工方案选择

一、基坑降水是工程的先行工作,由于地下水位较浅和地下水的毛细上升作用,地基土中的空隙几乎为水所饱和,地基土的粘度大,使得开挖和倾倒困难。为了确保土方开挖的顺利施工必须在土方开挖前10天进行降水。

二、人工降水的方法有多种:轻型井点、喷射井点、电渗降水、管井井点等。结合本工程的水文地质条件和该地区以往降水经验,对各种降水方法施工可行性和工程造价的综合比较分析后认为:本拟建工程采用管井井点降水是本工程优选的方法。其优点在于:降水效果好、作业条件简单、运行管理方便、操作维修简便、运行成本低、可塑性大。

三、井点设计依据

1、《银河路南滨帝景A区工程勘察报告》

2、《本项目红线图》

3、《建筑与市政降水工程技术规范》(JGJ111-98)

4、《建筑基坑支护技术规范》(JGJ120-2012)

第四章 基坑降水方案计算

(一)基坑涌水量计算: (二)依据《建筑基坑支护技术规范》(JGJ120-2012)附录E 公式E.0.1计算总涌水量:

Q =

其中 Q ──基坑涌水量;

k ──渗透系数,k=18m/d ;

H ──澘水含水层厚度,H=22.00m ;

S d ──基坑水位设计降深,S d =13.0m (按丰水期地下水位埋深约3.0m

考虑);

R ──降水影响半径,R=517.4m ;

r 0──基坑等效半径,可按r0=

πA =24.5m ;

计算结果: 基坑总涌水量 Q=7360.8m 3/d

(三)降水井数量计算:

1、井点类型:管井

计算公式: )r 1ln -2k 0d R S S H d +()(π

其中 r s ──过滤器半径rs(m),r s =0.150m ;

l ──过滤器进水部分长度l(m),l=12.5m ;

k ──含水层渗透系数k(m/d),k=30m/d ;

计算结果:基坑总涌水量:Q=7360.8m 3/d ;

单井出水量:q=851.4m 3/d ;

降水井数量 :n = 1.1Q/q = 9.4个,取降水井为10个。

(四)井点管的埋深L 计算

1、计算公式:

()l r h i h h H L +++?++=01

式中:H ——基坑开挖深度,H=10.0m ;

h ——井点露出地面高度,一般取0.2~0.3m ,m h 2.0=;

h ?——降水后地下水位至基坑地面的安全距离,一般取0.5~

2.0m ,h ?=2.0m ;

i ——降水漏斗曲线水力坡度,环状布置取1/10,单排线状布置取

1/5,10/1=i ;

1h ——井点管至基坑顶面边缘距离,一般取0.7~1.2m ,m h 0.11=;

0r ——基坑中心至基坑顶面边缘距离,0r =45.0;

l ——滤管长度;

则 L=10.0+0.2+1.0+0.1×(1+45)+0.5=13.8,取L=15m 。

(五)水位降深计算

1、计算公式

地下水位降深应符合下式规定:

d s s ≥0

式中: s 0──基坑地下水位降深(m);

s d ──基坑地下水位的设计降深(m),取为13.0m 。

地下水位降深s 0可按下式计算:

∑=--=n j ij j

r R k q H H s 120ln π

式中: s 0──基坑地下水位降深(m);计算基坑地下水位降深时,对沿基坑

周边闭合降水井群,s 0应取相邻降水井连线上各点的最小降深;当相邻降水井

的降深相同时,s 0可取相邻降水井连线中点的降深;

H ──潜水含水层厚度(m);

q j ──按干扰井群计算的第j 口降水井的单井流量(m 3/d);

k ──含水层的渗透系数(m/d);

R ──影响半径(m);

r ij ──第j 口井中心至i 点的距离(m),此处,i 点为降深计算点;

当r ij >R 时,取r ij =R ;

n ──降水井数量。

2、计算结果:计算得s 0=13.7m >s d ,满足设计要求。

(六)管井设计

1、降水井成孔直径φ600,井管内壁直径为300,间距约26.0~32.0m ,

共布置降水井10口,深度15m,其中滤水管长度为13.8m,设一节沉砂管。

2、若电梯井、集水坑在开挖时有积水情况,可根据情况在电梯井、集水

坑旁增设管井,以降低地下水。

3、地表排水

在基坑周边距坡顶80公分外设置300*300排水一圈明沟,防止地表水

流入坑内,在排水沟上每50米留一个0.7米×0.7米×1米的集水坑,排水沟底按0.2%坡度向集水坑找坡。排水沟采用砖砌筑水泥砂浆抹面。排水沟与坡顶

间浇筑80厚C15混凝土垫层,坡向排水沟。管井所抽地下水直接排入排水沟,再由集水坑用水泵排至市政污水管道。

第五章降水井施工组织设计

(一)降水井施工要求

1、降水井布置结合工程实地情况,按设计方案合理布置。

2、设计成孔井径

成井孔径为450以上,以确保填砾厚度。

3、井管结构:降水井直径600,内放置直径300的PVC波纹管,井管部分打孔,并用滤网包裹。井内用瓜子片和粗砂填充。管井穿基础底板处用钢管代替PVC波纹管。用钢板焊制止水片。深井停止施工后,底板范围内孔洞用比底板混凝土高一级标号的微膨胀混凝土浇捣密实,然后用8mm钢板与钢管焊接封口。

4、为了保证附近道路安全,成井过程中认真记录地质情况,在砂层分布地段采用较小粒径0.5~1cm填砾作为滤水层,滤水管丝距采用1.5mm,其余部分填砾粒径为1~2cm。以严格控制井点出水含砂率(含砂率≤1/20000)。(二)降水施工工艺

1、测量放线

根据甲方现场给定的基础平面图和设计方案,结合工地现场周边环境,测量放出各井位,并打入木桩。

2、成孔

采用冲击钻机成井,泥浆护壁工艺成孔。钻机就位安装好后,核对井位,确定无误后,人工开挖0.5m深,埋好护壁管,管径700mm,护壁管埋设完毕后开始钻进成孔,采用泥浆护壁,保持孔内泥浆高度,防止垮孔。

3、吊装井管

经现场技术负责人验收合格后,用抽筒清孔,吊装井管。井管之间焊接牢固,并保证垂直度。

4、填砾

在井管外填入规格0.5~2cm砾石滤料,填至井口。

5、洗井

采用空压机结合活塞洗井,洗井至井管通畅、水清,含砂量小于1/20000,以确保降水质量。

6、降水过程控制

井位附近无细砂层的降水井先降水,以控制出砂量并保证降水施工不影响基坑的持力层原状土结构。施工流程图如下:

7、抽水设备选择

采用深井潜水泵进行管井降水,拟采用水泵流量30T/h,扬程20m左右。平均功率约为4.5kw。后期水位下降,水量变小,可更改为小功率泵。为保持降水稳定,宜采用市区动力电源。各水泵井口外排水管线应按要求布置,同时保持两台完好备用泵,井内水泵损坏后,应即时进行更换、维修。水泵抽水后,降水人员采取两班制24小时连续值班,确保连续降水。

8、沉砂池的修建

按现场既定的排水要求方案施工,合理安排排水渠道和沉淀池将水排入市政管道。

9、防止砂粒流失对建筑物影响的措施

由于本工程施工降水从基坑开挖开始至地下室回填完为止,持续时间较长,抽水过程中卵石层中的砂粒流失可致使卵石架空、地面沉陷,从而对已有建筑物和市政道路造成破坏。故我公司将采取如下措施防止砂流失:(1)、成井过程中认真记录地质情况,在砂层分布地段宜增设滤水管,同时控制该部分填砾直径,以≤1.0cm为宜;

(2)、在砂粒含量高的卵石层中,采用0.5~1cm填砾作为滤水层,滤水管丝距采用1.5mm,同时采用细砂窗网布包缠滤水管,以起到防止砂粒流失;

(3)、在成井过程中,保证足够的洗井时间;

(4)、抽水必须连续,其中不能间断。

10、安全质量措施

(1)、现场配备安全员、质检员、施工员,负责工地安全、质量、进度,确保顺利进行;

(2)、严格按安全规范用水、用电、机械操作等;

(3)、所有人员进场后均进行安全技术交底,并组织安全教育。

(4)、降水过程中配设相应的仪器随时检查降水井孔中的动水位及出水的含砂率,以保证降水质量。其中,对周围建筑的沉降观测可与基坑沉降观测一起进行。

(5)、严格遵守国家、四川省遂宁有关安全生产的法律法规,认真执行工程承包合同中的有关安全要求。

11、设备

根据深井凿井工艺流程及成都地区的降水井凿井特点,采用的机械应效率高、易转运的特点:

机具型号数量

CZ-22型冲击钻CZ-22型1台

空气压缩机F-6 2台

交流弧焊机BX6-315 3台

配套设备/ 若干

12、人员

凿井均应使用专业凿井人员,随时注意凿井过程中的地层变化,确保凿井质量。

序号工种人数

1 项目经理 1

2 项目技术负责人 1

3 机长 5

4 电工 2

5 普工15

13、材料计划

凿井采用冲击方式钻入,用泥浆护壁。井眼与降水管之间填充砾石滤料。

材料单位用量备注

黄泥m3 5 用于井孔护壁1~3cm砾石m3 10 滤料

滤水管根25 单根长2.5m

井壁管根30 单根长2.5m

潜水泵台10 用于降水

电缆m 足量用于降水材料根据施工进度分批次购进。

14、施工用电方案

(1)、潜水泵在运行时应经常观测水位变化情况,检查电缆线是否和井壁相碰,以防磨损后水沿电缆芯渗入电动机内。同时,还需定期检查密封的可靠性,以保证正常运转。

(2)、为预防停电影响,降水开始前我公司先联系好发电机,并每周到租赁站去检查设备可运转情况。降水过程中,在接到停电通知后,三个小时内安装好发电机及接好降水线路,发电机放在离变压器附近的应急空地上,我公司设专人守护,做好随时发电准备,以确保降水施工的正常顺利进行。

第六章施工质量组织保证体系

1、机构建制及项目组织形式

本工程设置由公司及公司各个职能部门人员参与的工程领导小组。

在本工程推行“项目法施工管理”机制,实行项目经理责任制。委派具有实际施工经验且具备年轻化、系统化、知识化的项目施工管理人员。项目技术总负责人由总工程师兼任,项目部抽调懂技术、善管理、具有相应技术职称者担任项目技术负责人、工程负责人、责任工长、质量、安全等专业岗位,分管各项专业工作,该项目部具有丰富施工经验、曾施工过各种大中型工程项目,保证做到精心组织、精心管理、精心施工、创一流品质,让业主满意。

我公司已经具有十分健全的管理制度,针对该工程的特点和要求,工程的施工工期、施工质量、安全生产、文明施工作为考核项目部的定量指标,并将定期进行考核,实行动态管理,以适应市场经济的要求,保证双方利益。

2、施工组织机构配备图

各作业班组

员安全员测量员工程负责人责任工

长材料员记录员库管员

技术负责人

项目经理项目技术总负责人

3、保证工程组织机构有效运转措施

(1)在该工程组建有力的项目班子,选派思想好、业务精、能力强、善合作、服务好的管理人员组成项目管理班子。

(2)建立健全项目经理,各工长、内业、材料、机械、劳资等岗位责任制,

由院领导小组定期对各专业人员进行考核。

(3) 与约束机制,制定业绩评比,奖罚办法,定期组织项目经理部管理人员

会议,检查工作质量。

(4) 立工程领导小组现场办公制,每周召开一次现场办公会,重点帮助解决

项目的资金、质量、进度配合等难题,以确保质量为前提,带动项目各

项工作的有效运转。

(5) 下午召开由项目经理主持的班子碰头会,对上日工作的不足及时提出修

正,对次日工作进行协调安排。

(6) 作好劳动用工管理,选派组织能力强、技术水平高、能打硬仗的作业队

伍,树立连续作战的精神,确保工期的按时和提前完成。

4、施工管理组织机构管理人员职责

由院对项目各管理人员分别制定管理职责,并按此职责展开工作。

4.1项目经理管理职责

(1)遵守国家有关工程建设和城市建筑管理政策法规,执行施工技术管理规范和企业规章制度,履行合同。

(2)负责做好项目人员的思想工作,坚持两个文明一起抓。

(3)负责办理工程变更的技术经济签证,在工程施工准备阶段和施工中向建设单位联系收取工程价款事宜,组织项目进行成本投入产出的核算工作。

(4)组织编制和实施施工组织设计、施工计划及技术管理,降低成本、安全生产、坚持文明施工,认真抓好工地防尘、治尘工作。

(5)制定本项目管理规章制度,加强项目管理和班组建设。

4.2技术负责人管理职责

(1)按照规范、规程对工程质量管理全面负责,是负责质量直接责任者。

(2)认真贯彻国家技术标准、规范、规程,执行院及项目和技术质量管理规章制度,接受上级部门的监督检查。

(3)建立健全项目技术管理制度,责任制的质量保证体系及例会制度,负责全面质量管理和计量管理工作,处理各种技术质量问题。

(4)主持编制项目工程的施工组织设计,项目质量计划、主持图纸会审,做好工程技术交底及安全措施工作。

(5)制定推广新技术,降低成本的技术措施,参加项目经济活动,提高技术管理水平。

(6)负责项目内业技术管理及质量、安全、计量测量部门工作,确保项目技术、质量、效益指标的完成。

(7)协助责任工长抓好文明施工,争创标准化文明工地,并达到工程验收一次合格。

4.3责任工长管理职责

(1)在项目经理的领导下,负责本工程施工计划落实,并在质量、工期安全、成本等方面负责接受上级主管部门的监督、检查,使生产顺利进行。

(2)认真熟悉图纸,严格按设计图要求,施工组织设计和规范、规程组织施工,搞好劳动力、材料机具设备的合理安排和使用,杜绝返工、浪费,保证工程质量、合同工期实现,提高工程综合经济效益。

(3)搞好安全生产现场管理,争创标准化文明工地,坚持安全生产、杜绝重大伤亡、火灾及设备事故的发生。

(4)开展全面质量管理,坚持三检制度,严格计量工作,负责测量放线的复

核工作,坚持按规定填写施工日志。

5、质量检查保证体系及制度

根据工程的特点和要求,确保工程达到优良,质量保证体系如下:

(一)质量保证体系

我司于2002年通过ISO9001:2000质量体系认证,本工程将严格按照ISO9001:2000质量体系要求对施工全过程进行监控。

具体管理人员的质量管理职责如下:

1、项目经理质量职责的权限

(1)贯彻执行质量方针、目标,明确本项目部各级人员质量职责和权限,确保质量体系在本项目经理部有效运行。

(2)推行工程质量体系的建设,保证质量体系持续的有效运行。

(3)规定与质量有关的管理、执行和验证人员的职责、权限和相互关系。

(4)负责领导工程质量教育工作,在职工中树立“质量第一”的思想,对项目班子人员进行质量意识考核。

(5)负责领导项目部的全面工作,贯彻执行国家、行业及院有关施工生产、法规、技术规程、规范、规定、标准,确保工程质量,对本工程质量负第一责任。

(6)主持本工程的质量工作会议,并及时向上级单位报告,接受检查、监督。

2、质检人员的质量职责

(1)贯彻执行质量方针、目标,保证质量体系在项目部有效运行。

(2)负责“原材料的检验和试验”,不合格品的控制。

(3)负责工程质量的监督检查,在项目总工程师领导下,把好质量关。有权制止违章、违规作业,并要求做出整改。

(4)组织质量检查,并随时向上级主管部门汇报检查情况,提出问题,及时处理。

3、责任工长的质量职责

(1)认真学习公司质量方针、目标,执行质量体系文件规定,做好岗位职责工作。

(2)参加项目部,上级部门组织的施工图纸会审,技术交底工作,熟悉分配工作的设计文件,施工图纸,并对施工作业工人做好交底工作。

(3)按国家、行业技术规范、规程和标准及项目施工组织设计,施工作业

文件等的要求和内容组织施工作业。

(4)认真进行施工质量自查(互查)对分管的施工质量负直接责任。

(5)对违反技术、质量,操作规程的作业行为要及时制止,纠正并有权按权限处置。

4、作业班组人员的质量职责

(1)认真学习和贯彻质量方针、目标,执行质量体系规定,做好岗位职责工作。

(2)熟悉所承担的施工作业工作的设计图纸,施工作业文件,并严格按规定要求作业,通过生产实践不断提高生产操作技能。

(3)正确使用和维护施工生产设备和工具,保证其完好。

(4)对所完成的施工工程实施自检,并对其质量负有直接责任。

(5)接受施工技术人员、施工员、质量检验人员的业务指导,监督检查,出现作业质量问题要主动据实上报。

(6)有权拒绝执行违章作业。

通过明确各级人员的质量职责,项目部精心组织施工,严格监督,检查验收各工序的施工质量,自觉接受建设方、监理、设计、质监等单位监督、检查,确保优质、高速、安全生产、文明施工等各项目标全面实现。

(二)质量的保证制度

1、贯彻执行国家、省、市颁发的保证施工质量的规范、规程、规定。

2、贯彻执行公司的质量方针,质量为本、科学管理、精心施工,为顾客

提供满意的产品和服务;

3、对全体职工进行“百年大计、质量第一”的教育,广泛发动职工开展

创“质量第一、安全第一”的活动。

4、建立健全从董事长、各职能部门到项目各级管理人员的质量管理职

责,保证ISO9001:2000质量体系在各部门、各施工过程中有效运行。

5、施工前,由项目技术负责人负责“项目质量计划”编制及实施管理。

6、项目经理要全方位掌握质量情况,合理安排施工,处理好质量、安全、

进度的关系。院组织定期和不定期质量的检查,确保施工质量。

7、项目技术负责人组织各级管理人员经常对规范、规程设计图纸进行学

习,严把质量关,对施工技术、质量提出改进措施。

第七章工程质量保证措施

本工程的质量目标为:分项工程验收达到优良,确保基坑稳定、周边建

筑物的安全使用及基坑开挖基础施工的顺利进行。为保证质量目标的实现,制定以下措施:

1、组织主要技术人员熟悉图纸,熟悉质量验评标准,制定详细的喷锚支护及基坑土方挖运分项工程质量要点和控制措施,确定各分项工程施工方案,并根据各分项工程的特点相互交替施工,达到缩短工期的目的,同时严格按照设计图纸和各工种的验收规范、规程等技术标准施工,确保施工质量。

2、贯彻“谁生产、谁管质量;谁施工,谁负责质量;谁操作,谁保证质量”的原则,实行工程质量岗位责任制,并建立配套的经济奖惩制度。

3、专职质检员,实行质量监督人员的质量否决权。

4、建立完整的质量保证体系,对分项工程各施工环节进行管理,每道工序必须经“自检、互检、专职检”三检制。在没有办妥隐蔽工程验收或没有进行验收前,严禁进行下道工序的施工。

5、加强标准化和计量管理工作。由各专业技术人员负责各种监测、检测仪器的检验、标定、维护,确保数据的准确性和可靠性。

6、有进场的原材料(钢筋、水泥、速凝剂、砂石、钢管等),半成品(商品混凝土),必须预先按照规定具有材料证明书且抽样送检,并接受工程监理的质量监督和业主认可。不合格产品、等级不明产品严禁使用。

7、认真做好施工日志和各项施工的原始记录,及时办理各项签证的工程变更核定单,做好工程档案及技术资料的分类与管理工作。

8、各级施工管理人员应主动接受设计单位及建设、监理单位的监督,听取意见和建议,并做好改进工作。

9、质量管理工作要贯彻预防为主的方针,要进行质量预测,对质量关键点及质量通病,要认真研究,搞好预防工作,防止质量事故的发生。准备充分的应急抢险措施和特殊情况下的处理对策,防患于未然。

第八章安全施工措施

我公司建立各级安全生产保证体系,贯彻实施国家和省、市有关部门安全生产的方针、法规、标准、规范、规程,在施工认真执行“安全第一、预防为主”的方针,结合本工程具体情况,制定严密的安全管理制度,以保证安全生产。

一、管理目标

1、在施工中,始终贯彻“安全第一,预防为主”的安全生产工作方针,认真执行国务院、建设部、四川省及遂宁市关于建设施工企业安全生产管理的

各项规定,把安全生产工作纳入施工组织设计和施工管理计划使安全生产工作与生产任务紧密结合,保证施工人员在生产过程中的安全与健康,严防各类事故发生,达到“遂宁市市级安全生产文明施工标准化工地”的要求。

2、强化安全生产管理,通过组织落实责任到人,定期检查,认真整改,杜绝死亡事故,确保无重大工伤事故,严格控制轻伤频率,现场管理严格按照《建筑施工安全检查标准》JGJ59-99执行。

3、由于遂宁地区特殊的气候条件,雷暴雨天数较多,而本工程地基又以砂卵石为主,因此要重点加强基坑、边坡及喷锚施工的雨季施工安全管理,制定相应的技术保证措施,确保万无一失。

二、组织管理

1、成立由项目经理部安全生产负责人为首,各施工班组工长参加的“安全生产管理委员会”组织领导施工现场的安全生产管理工作。

2、项目经理部主要负责人与各施工班组工长签订安全生产责任书,使安全生产工作责任制落实到人,层层负责。

三、安全防护管理

(一)环境安全措施

1、施工现场门卫认真把关,与施工无关的闲杂人员不得随便进入工地,有事进入工地者,门卫必须认真作好记录,并交待安全注意事项。

2、在施工期间,为保证过往行人及现场内施工人员的安全,结合本工程周边围墙较近的特点,在基坑四周搭设钢管栏杆,保证过往人员的安全。

3、工人进场后,要进行“三级”安全教育,不得损坏周围居民的财物,不得惹事生非,注意搞好周围居民的关系,确保一方平定。

4、由于现场周围居民较多,施工车辆开行时,要放慢速度,随时注意安全。现场浇筑砼时,安排集中浇筑,这样可使砼浇筑车的往返比较集中,以便保持周围道路通畅。

5、在四周围墙上,要挂上醒目的安全警示标志,随时提醒周围居民要注意安全,要树立安全第一的思想。

6、现场内各种原材料、构配件,特别是钢筋、管材必须按平面布置图堆放整齐,合理有序,并按规格品种堆码,必须设置专人负责管理,管理人员应坚守岗位加强值班检查,确保安全。

7、所有电器线路都必须严格按照施工平面图和《建设工程施工现场供用电安全规范》(GB50194-93)有关规定敷设。供电电缆应沿道路边或建筑物

边缘进行设置,并宜沿直线敷设;转弯处和直线段每隔20m处应设电缆走向标志。电缆直进时,其表面距地面的距离不宜小于0.2~0.7m;电缆下穿时,上下应铺以软土或砂土,其厚度不得小于100mm,并应盖砖保护。低压电缆(不包括油浸电缆)需架空敷设,其架空高度不应低于2米。接头处应绝缘良好,并应采取防水措施。电缆直埋时,电缆之间,平行或交叉时的最小距离应符合规定。

(二)施工过程的安全措施

1.锚杆施工前,应事先弄清四周建筑物的距离和障碍物,查清地下管网,线路敷设和埋藏物后应采取必要的措施方能施工。

2.各工种作业人员操作前,应先检查工作面、相邻和周围环境是否安全可靠,若发现险情应立即上报,采取可靠措施后方能工作。

3.下吊物品时,机具必须稳定、牢固,严禁超负荷作业,坚持“十不吊”。严禁吊物下或护壁工作范围内站人,各种作业人员,操作前,应先检查工作面,相邻和周围环境,是否安全可靠,若发现险情,应立刻上报,采取可靠措施后,方能工作。

4.人工抬动钢筋时,要互相配合,步调一致,起、落、转停,动作要一致,人工上下传递钢筋时,不得在同一条垂直线上,钢筋堆放要稳拿轻放,理顺,分散堆码,并分品种按规格堆放稳当,防止倾倒、塌落、回弹伤人。

第九章文明施工

一、现场总平面管理

在工程开工前,根据本工程的施工总平面及工程特点绘制各阶段的施工总平面图应做到现场材料堆放布置合理,现场施工用电、用水布置合理,现场排污、排水畅通合理、施工道路畅通。垂直运输布置经济合理。尽量做到生活设施与生产分开,互不影响,在各阶段的施工中,严格按照各阶段的施工总平面布置图从以下几个方面对现场总平面进行管理。

1、组织保证上,项目上设立现场总平面管理小组,项目经理亲自挂帅组长,组员包括材料管理人员及操作班组长,以便在管理上协调一致。

2、建立有针对性的规章制度,落实岗位责任制,如现场材料布置管理办法,钢筋房文明施工管理办法等。真正做到有章可循,职责分明。

3、现场材料、周转材料的堆放必须根据施工总平面图进行堆放,其中现场材料的布置堆放由现场材料员根据总平面布置图进行协调布置。

4、对现场的排水管及沉砂池随时进行治理,保证排水畅通,在雨季项目

成立排洪领导小组,做好防洪的准备工作及应急措施。

5、加强对施工道路的管理,随时对施工道路进行修理,保证道路的畅通,特别在雨季,做好道路的排水工作,保证材料的进场。

6、现场用水、用电管线的布置必须根据施工平面图进行布置,现场电工每天应对现场的各个配电箱进行检查,做好记录,每隔半个月应对所有的线路进行一次检修,发现损坏的电器应立即换掉,加强对现场水、电管线的保护工作,特别是对穿越道路的水管、电线应达到规范的埋置的深度,平时应加强保护。

二、环保措施

环境保护严格按照市建委“深入整治施工扬尘创建绿色环保工地”会议精神及《遂宁市创建“绿色环保工地”暨建设工地施工扬尘整治法规》(文件汇编)的要求,加强施工现场的环境保护,降低施工噪音,真正做到不影响施工现场周围居民的正常生活秩序。拟采取以下措施:

1、负责工地施工范围内的清洁卫生,设专人每天进行清扫。

2、对现场进出车辆轮胎及车箱外壁进行高压冲洗,同时应设置沉砂池进行污水排放,进出车辆较集中时,应在大门口满铺麻袋,保持道路的清洁。

3、控制尘土飞扬,对建筑尘土、水泥等采取隔离处理。

4、选用低噪音的施工机具,同时合理的安排施工,克服施工噪音对周围居民生活的影响。

5、施工过程中所进砂石材料严格用彩条布封闭。水泥库房与压浆设备、喷射系统均应进行降水防尘遮盖。

6、做好施工现场的排水布置及排水措施,随时保证施工现场内无积水,无污水。现场管理人员应加强对现场食堂、民工宿舍、浴室、厕所、下水道的卫生检查,并定期施放药物防止蚊虫、蝇蛆滋生。

7、对建筑垃圾的处理,严格按照有关规定执行,严禁乱倒。

8、派专人每天打扫现场临设,做到卫生整洁。

您好,欢迎您阅读我的文章,本WOR文档可编辑修改,也可以直接打印。阅读过后,希望您提出保贵的意见或建议。阅读和学习是一种非常好的习惯,坚持下去,让我们共同进步。

管井降水施工方案

拉斐公馆?北区 编制单位:遂宁市科华建筑工程有限公司 编制时间:2017年6月25 日 基坑管井降水工程施工方案

第一章方案编制依据 一、编制依据 1.1核工业西南勘察设计研究院有限公司出具的南滨帝景A区地质勘查报告; 1.2 《基础结构平面布置图》 1.3 规范依据 中华人民共和国、行业和四川省政府颁布的现行有效的建筑结构和建筑施工的各类规范、规程及验评标准、有关法律、法规及规定。ISO9001质量管理标准、ISO14001环境管理标准、OSHMS18001职业安全健康管理标准。 第二章工程概况

一、工程基本概况 工程位于遂宁市船山区银河路西侧、明霞路北侧。场地原分布为种植地、居民宅基地及居民道路,经过拆迁,现用建渣铺垫。 该标段共建3栋高层,局部商业楼,工程设计地下二层,地上1~32层,地下室建筑面积约39533m2,,住宅建筑面积134532m2,商业楼面积23186m2,建筑高度6米~99.45米。基础形式为筏板基础、桩基础。主楼筏板厚1200,地下室筏板厚300,基础梁高1150。 二、地下水文概况 遂宁地处中纬度亚热带的四川盆地中部,光、热资源丰富,雨量充沛,属亚热带温暖湿润气候,主导向为北风,年平均风速约为0.8m/s,年平均气温约17.3℃,年平均日照时约1390小时,年平均相对湿度约82%,平均风荷载为0.3kN/m2。根据本地区水文资料,区域内涪江河年平均水位约为273.00m,枯水位约270.00m,最大流量约273.00m3/s,涪江历史最高洪水约为278.174m,流量为24600m3/s,根据过军渡电站工程相关资料,区域内涪江河常年水位为275.50m。拟建场地在地貌上属涪江Ⅰ级阶地。地下水主要为赋存于卵石层中的孔隙潜水,略具承压性,主要受大气降水、涪江河水补给,向下游及涪江河排泄,场地地下水水量丰富,水位变化主要受季节性降水及涪江水位控制。依据地勘得出水位一般在砂卵石层中,砂及卵石层为场地地下水的主要含水层,其厚度约为7~10m,地下水稳定水位埋深约0.3-2.0m,相应标高为 274.91-275.37m。 第三章施工方案选择 一、基坑降水是工程的先行工作,由于地下水位较浅和地下水的毛细上升作用,地基土中的空隙几乎为水所饱和,地基土的粘度大,使得开挖和倾倒困难。为了确保土方开挖的顺利施工必须在土方开挖前10天进行降水。 二、人工降水的方法有多种:轻型井点、喷射井点、电渗降水、管井井点等。结合本工程的水文地质条件和该地区以往降水经验,对各种降水方法施工可行性和工程造价的综合比较分析后认为:本拟建工程采用管井井点降水是本工程优选的方法。其优点在于:降水效果好、作业条件简单、运行管理方便、操作维修简便、运行成本低、可塑性大。 三、井点设计依据 1、《银河路南滨帝景A区工程勘察报告》

管井降水施工工艺

管井降水施工工艺 1、管井施工工艺流程图 成孔施工机械设备选用工程钻机及其配套设备。采用正循环回转钻进泥浆护壁的成孔工艺及下井壁管、滤水管,围填填砾、粘性土等成井工艺。其工艺流程如下: 2、施工方案 (1)测放井位:根据井位平面布置示意图测放井位,当布设的井点受地面障碍物或施工条件的影响时,现场可作适当调整; (2)埋设护口管:护口管底口应插入原状土层中,管外应用粘性土和草辫子填实封严,防止施工时管外返浆,护口管上部应高出地面0.1m~0.3m; (3)安装钻机:机台应安装稳固水平,大钩对准孔中心,大钩、

转盘与孔的中心三点成一线; (4)钻进成孔:降水井开孔孔径为φ800mm,均一径到底。钻进开孔时应吊紧大钩钢丝绳,轻压慢转,以保证开孔钻进的垂直度,成孔施工采用孔内自然造浆,钻进过程中泥浆密度控制在1.10~1.15,当提升钻具或停工时,孔内必须压满泥浆,以防止孔壁坍塌; (5)清孔换浆:钻孔钻进至设计标高后,在提钻前将钻杆提至离孔底0.50m,进行冲孔清除孔内杂物,同时将孔内的泥浆密度逐步调至1.10,孔底沉淤小于30cm,返出的泥浆内不含泥块为止; (6)下井管:管子进场后,应检查过滤器的缝隙是否符合设计要求。下管前必须测量孔深,孔深符合设计要求后,开始下井管,下管时在滤水管上下两端各设一套直径小于孔径5cm的扶正器(找正器),以保证滤水管能居中,井管焊接要牢固,垂直,下到设计深度后,井口固定居中; (7)填砾料(粗砂):填砾料前在井管内下入钻杆至离孔底0.30m~0.50m,井管上口应加闷头密封后,从钻杆内泵送泥浆进行边冲孔边逐步稀释泥浆,使孔内的泥浆从滤水管内向外由井管与孔壁的环状间隙内返浆,使孔内的泥浆密度逐步稀释到 1.05,然后开小泵量按前述井的构造设计要求填入砾料,并随填随测填砾料的高度,直至砾料下入预定位置为止; (8)井口封闭:在粗砂的围填面上采用优质粘性土围填至地表,围填时应控制下入速度及数量,沿着井管周围少放慢下的围填。然后在井口管外做好封闭工作。

管井降水施工专项方案

杭州湾新区大众广场二期管井降水专项施工方案 编制: 审核: 审批: 龙元建设集团股份有限公司 二零一七年十二月

目录 第一章概述 (27) 第二章工程概况 (27) 第三章施工总体安排 (28) 第四章管井降水方案 (29) 第五章施工机具、机械设备的安全使用 (36) 第六章文明施工措施 (37) 第七章突发事件应急措施 (39)

第一章概述 1.1. 编制依据 (1)宁波杭州湾新区大众广场二期工程相关施工图纸; (2)现场施工调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调查资料; (3)杭州湾新区大众广场二期工程施工组织设计; (4)国家及地方关于安全生产和环境保护等方面的法律法规; (5)《安全生产法》、《建设工程安全生产管理条例》; (6)岩土工程勘察报告 (7)我单位多年施工技术能力、设备状况、综合管理水平及工程施工经验; 1.2. 编制原则 (1)施工方案力求采用先进、可靠的工艺、材料、设备、达到技术先进,力求工艺成熟,具有可操作性; (2)保证施工质量和确保计划工期如期完成; (3)通过快捷的工艺、合理有效的资源组织,力求缩短工期,为工程的施工提供有力保障; (4)高度重视环保、文明施工、施工安全问题; 第二章工程概况 2.1总体概述 本项目建设地点位于宁波杭州湾新区越溪湖片区块内、兴慈五路以东、金溪路以北。该项目地下一层,地上1~18层,主要为住宅、

特色公寓、宿舍及商业。总建筑面积146969.3平方米,其中地下室面积11677.29平方米,地上面积为135292.01平方米,为框架、剪力墙结构。 本工程1-6#楼为18层特色公寓,地下一层,和地下车库连成一体,基础开挖深度约为-6.300米;7-10#楼为18层特色公寓,无地下室,基础开挖深度约为-3.800米,11-16#楼为6层职工宿舍楼,无地下室,基坑开挖深度约为-2.500米。 第三章施工总体安排 3.1施工管理机构 为圆满完成本项目施工任务,根据本项目工程特点及工程分布情况,成立宁波杭州湾大众广场二期工程项目部,项目部由四部一室组成,即工程部、物资部、质检部、安全部、综合办公室。 3.2施工队伍进场 按任务区段划分,施工队伍陆续进场,并作好全员岗前技术及安全培训,经考试合格后方准上岗,同时进行文明施工教肓。 3.3施工机械、设备进场 施工机械、设备按工程进度需要和施组安排陆续进场,并定期进行维修保养,保证机械设备的完好率。 3.4物资、材料进场 按施工需要,物资陆续进场,堆码整齐,并采取必要的防火、防潮、防盗措施。

轻型井点降水施工方案

松江区中山街道中山街道光星路 2号地块动迁安置房项目 轻 型 井 点 降 水 施 工 方 案 上海开天建设(集团)有限公司 2018年03月

目录 一、工程概况 二、编制说明 三、降水设计方案 四、降水施工方案 五、工程进度计划和保证措施 六、质量控制及保证措施 七、施工安全保证措施 八、降水维护和应急措施 九、控制井点降水对周边环境危害的措施 十、监测措施 十一、井点降水施工机械及管理人员 十二、安全生产文明施工 十三、人员配置 轻型井点降水施工方案 一、工程概况 1.1参建单位: 工程名称:松江区中山街道光星路2号地块动迁安置房项目工程地点:松江区中山街道光星路2号地块 建设单位:上海泉都房地产开发有限公司 设计单位:上海结宇建筑设计有限公司 围护设计单位:上海市基础工程集团有限公司 施工单位:上海开天建设(集团)有限公司

1.2工程概况及地理位置: 拟建松江区中山街道光星路2号地块动迁安置房项目。地下一层,地下车库基坑周长约为970.0m,面积约为16000㎡。本工程基坑位于整个场地中心位置,周边大部分部分位置临近住宅楼。工程±0.00相当于绝对标高+4.60m,场地经过整平后绝对标高约为3.80m,相当相对标高为-0.8m。地下车库底板面标高为-5.05m,底板厚500,垫层150,则基坑坑底标高为-5.700m,基坑开挖深度4.90m。北侧7#和8#之间局部开挖深度为 5.60m。1~8号楼底板底标高为-3.850m,与地下车库间高差约为1.85m。局部集水坑位置加深至6.5m 和6.7m。 ①水泥土搅拌桩重力坝;②落深区搅拌桩支护;③轻型井点降水;支护体系详述如下: 1)地下车库设计采用宽3.70m、4.2m宽两种水泥土搅拌桩重力坝作止水帷幕及挡土墙,搅拌桩有效桩长为11m、12m,在坝体内外侧插入2Ф48×3.5mm钢管;号房设计采用宽2.20m、5.2m宽两种水泥土搅拌桩重力坝作止水帷幕及挡土墙,搅拌桩有效桩长为 6.5m、。 2)基坑内落深区域:开挖深度在4.6m~6.6m,搅拌桩宽度相应增加到 5.70m,长度相应增加到16.0m,内插14m型钢500x300x11x20@1000。 3)基坑降水:本工程两个坑设计采用21套轻型井点降水来降低基坑内地下水位。 1.3 工程地质概况 1) 现场情况及地质条件 拟建场地属滨海平原地貌类型,场地地形较为平坦,地貌单一,地面标高设计时按整平自然地面绝对标高 3.80m,即为相对标高-0.80m考虑。 2) 地下水 根据勘察报告,拟建场地地下水类型主要为浅部潜水,主要来源为大气降水及地表水侧向补给,地下水位受降水影响较大。地下水稳定水位深埋0.40~2.80m m之间。设计计算按上海市常年平均地下水位0.5m考虑。经调查,该拟建场地内地下水未受到环境污染,根据上海市工程建设规范《地基基础设计规范》及《岩土工程勘察规范》有关规定,综合判定场地内地下水和土对混凝土有微腐蚀性,对钢结构有弱腐蚀性,在长期浸水条件下对钢筋混凝土结构中的钢筋有微腐蚀性,在干湿交替环境下对钢筋混凝土结构中的钢筋有弱腐蚀性。3)不良地质作用 通过地质勘察报告可知,场地内无暗浜及明浜。 4)场地土层物理力学性质指标详见下表1

管井降水施工方案

爱思开希(江苏)尖端塑料有限公司 新建仓库管井降水 南通建工集团股份有限公司 二O—六年七月五日

管井降水施工方案 编制依据 建筑工程施工质量验收统一标准》GB50300-2013 建筑地基基础工程施工质量验收规范》GB50202-2016 SKC地勘报告 本工程采用管井井点降水,根据工程现场实际情况及地质报告编以下施工方案。 一、工程概况本工程性质为仓库,建设方为爱思开希(江苏)尖端塑料有限公司,主体为单层钢架结构,建筑面积2993.4m2,抗震设防类别为丙类,抗震烈度为6度,主体最长边82.6m,最宽边36.24m,基础埋深1.6m。本工程施工区水位埋深2 米, 水位年变幅为0.5m 二、施工准备 1、材料 无砂混凝土管(滤管)、滤网、2?4mm砂碎石混合料、潜水钻机、泥浆车、泥浆泵、清水泵、潜水泵等。 2、作业条件 1 )现场三通一平已完成。

2)(地质勘测资料齐全,根据地下水位埋深、土层分布和基坑 放坡系数,确定井点位置、数量和降水深度。 三、井点设置及计算 本工程按具体施工要求及地质情况,采用管井井点降水,呈矩形布置。井点布置在暗河位置,(3轴、7轴、11 轴)。井点深入透水层6-9 米,还应比所需降水的深度深6—8米,井距采用10-15 米。以均质调节池为例进行计算: 1、求假想半径:X0=34.4m; 2、采用潜水完整井:R=15.1m, R0=55.3m; 3、深水井点涌水量Q=2652m3/d=0.0322 m3/s; 深水过滤器进水部分每米的单位进水量q=0.0044 m3/s; 4、深水过滤器进水部分需要的总长度Q/q=7.32m; 5 、假定井数进行试算确定深井井点数量, 当井数为7 个, 取 H=10-2=8m, h0=7.11m; 6、此数值符合,nh 0=142.2 >Q/q=7.32m; 7、深井的井点布置考虑工程的平面尺寸经多次试排后, 确定的6 个井点距建筑物的中心位置,求得log X1-20,再次计算涌水量Q= 2788m3/d=0.0338 m3/s; 与原计算涌水量相近, 故总涌水, 深井井点数和布置距离满足要求.

管井降水方案

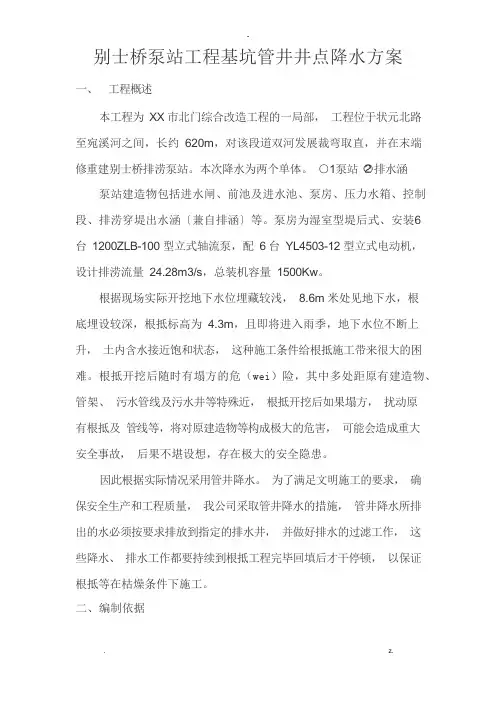

别士桥泵站工程基坑管井井点降水方案 一、工程概述 本工程为宣城市北门综合改造工程的一部分,工程位于状元北路至宛溪河之间,长约620m,对该段道双河进行裁弯取直,并在末端修重建别士桥排涝泵站。本次降水为两个单体。○1泵站○2排水涵泵站建筑物包括进水闸、前池及进水池、泵房、压力水箱、控制段、排涝穿堤出水涵(兼自排涵)等。泵房为湿室型堤后式、安装6台1200ZLB-100型立式轴流泵,配6台YL4503-12型立式电动机,设计排涝流量24.28m3/s,总装机容量1500Kw。 根据现场实际开挖地下水位埋藏较浅,8.6m米处见地下水,基础埋设较深,基础标高为4.3m,且即将进入雨季,地下水位不断上升,土内含水接近饱和状态,这种施工条件给基础施工带来很大的困难。基础开挖后随时有塌方的危险,其中多处距原有建筑物、管架、污水管线及污水井等特别近,基础开挖后如果塌方,扰动原有基础及管线等,将对原建筑物等构成极大的危害,可能会造成重大安全事故,后果不堪设想,存在极大的安全隐患。 因此根据实际情况采用管井降水。为了满足文明施工的要求,确保安全生产和工程质量,我公司采取管井降水的措施,管井降水所排出的水必须按要求排放到指定的排水井,并做好排水的过滤工作,这些降水、排水工作都要持续到基础工程完毕回填后才能停止,以保证

基础等在干燥条件下施工。 二、编制依据 1、有关文件;宣城市水务局“水堤〔2013〕35号文”。 2、宣城市北门改造地形图及规划图。 3、别士桥泵站工程施工图纸 4、《宣城市道叉河河道整治及别士桥泵站工程初步设计阶段工程地质勘察报告》(安徽省水利水电勘测设计院2012.9); 5、《建筑与市政降水工程技术规范》(JGJ/T111-98); 6、《水利水电工程施工组织设计规范》(SL303-2004); 7、建筑地基基础工程施工质量验收规范GB50202-2002 8、现场实际勘察 三、施工准备 根据工程的结构、特点、进度要求及现场实际情况,投入足够的施工人员,机械设备按种类和数量组织进场。合理规划摆放位置,暂时未用的设备应维修完好待命。 现场测量人员用白灰划出井点降水下管的位置,清理障碍,避免与原有管线等相撞。 四、管井降水方案 4.1降水形式 基坑外侧采用环形管井降水,井点管间距17m,降水深度为 5.3m,基坑挖深8.2 m。将地下水位降至基坑换填底以下1m(绝对标高3.3m)时再进行土方开挖。 管井降水:管井设置于基坑顶外侧,降水井深度(从自然地面算

管井降水施工方案样本

目录 一、编制依据 ....................................................................... 错误!未定义书签。 二、工程地质及水文概况................................................... 错误!未定义书签。 2.1、基坑工程概况 ....................................................... 错误!未定义书签。 2.2、水文地质概况 ....................................................... 错误!未定义书签。 2.3、地基土渗透性 ....................................................... 错误!未定义书签。 三、降水设计方案............................................................... 错误!未定义书签。 3.1、设计参数 ............................................................... 错误!未定义书签。 3.2、降水井平面布置 ................................................... 错误!未定义书签。 四、施工准备 ....................................................................... 错误!未定义书签。 4.1、测量放线 ............................................................... 错误!未定义书签。 4.2、施工用电、用水配置.......................................... 错误!未定义书签。 4.3、打井机械及井点设备 ........................................... 错误!未定义书签。 4.4、抽水设备的型号 ................................................... 错误!未定义书签。 4.5、人员的组织及安排 ............................................... 错误!未定义书签。 五、施工工艺 ....................................................................... 错误!未定义书签。 六、降水井质量要求........................................................... 错误!未定义书签。 七、降水过程的控制........................................................... 错误!未定义书签。 八、降水工程质量保证措施............................................... 错误!未定义书签。 8.1、降水管理 ............................................................... 错误!未定义书签。 8.2、施工技术措施 ....................................................... 错误!未定义书签。

管井井点降水施工工艺标准

管井井点降水施工工艺标准 第1章适用范围 本工艺适用与工业与民用建筑中含水层颗了较粗的粗砂卵石地层渗透系数较大且降水深度较深一般为8 20m 的潜水或承压水地区 第2章施工机具 钻机滤水井管吸水管水泵等 第3章工艺流程 1. 绞线定位→钻孔法成井→安装滤水井管→接通吸水管→启动高压水泵抽地下水→ 降水完毕后拨井管→封井 2. 管井井点布置基坑总漏水确定后再演算单根井点极限漏水量然后确定井点的数量 1)坑槽外布置 采用基坑外降水时根据基坑的平面形状或沟槽的宽度沿基坑外围四周呈环形或沿基坑或沟槽两侧成单侧呈直线形布置管井埋设深度和间距根据需降水的范围和深度以及土层的渗透系数而定埋设深度可为5 ~10m 间距为5~10m 2)坑槽内布置 当基坑开挖面积较大或者出于防止降低地下水对周围环境的不利影响的目的而采用坑内降水时可根据所需降水的深度单侧漏水量及抽水影响半径R 等确定管井井点间距再以此间在坑内呈棋盘状点状布置管井间距D 一般10 15m 同时应不小于21/2R 以保证基坑内全范围地下水位降低 3. 采用泥浆护壁钻孔法成井先挖井口安装护筒钻机就位开始钻孔钻孔前在井一侧设排泥沟泥浆坑钻孔直径比滤水管井外径大200mm 以上管井下沉前应进行清洗滤井冲除沉渣可采用灌入稀泥浆用吸水泵抽出置换或用空压机洗井法将沉渣清出井外并保持滤网畅通然后将滤水管当中插入用圆 木堵住管口管井与土壁之间用3 15mm 粒径砾石填充作为过滤层地面下0.5m 范围内用粘土填充 1

夯实 4. 管井使用时应经试抽水在抽水过程中应对电动机传动轴电流电压等进行检查并对井内水位下降和流量进行观测和记录 5. 管井使用完毕后可使用起重设备将管井管口套紧徐徐拨出滤水管拔出后可洗净再用所留孔洞用用沙砾填实上部500mm 用粘土填充夯实 第4章质量标准 1.同本章深井点降水施工工艺标准监测 2.应随时检查观测孔中的水位 3.应试运转如发现井管失效应采取措施是其恢复正常如无可能恢复则应报废另行设置新的井管 第5章成品保护 1. 在基坑开挖时把井点管插上标志防止开挖至井管点破坏降水 2. 降水时应有专人值班定期或不定期巡察防止停电或其他外界因素破坏降水 第6章安全与环境 1.降水时对于周围在抽水影响半径范围内需要保护的建筑物及地下管线等建立好标高观测系统并 准备好防止沉降的措施 2

管井降水专项施工方案

管井降水专项施工方案 编制人 审核人 审批人 山河建设集团有限公司 2017年10月27日

---、编制依据 《建筑工程施工质量验收统一标准》(GB50300-2013) 《建筑地基基础工程施工质量验收规范》(GB50202-2002) 工程施工图纸 岩土工程勘察报告 按建设单位要求,本工程采用管井降水,根据工程现场实际情况编制降水施工方案。 二、工程概况 工程名称:徐州市绿地小学增建教辅用房 建设单位:徐州市云龙区教育体育局 设计单位:化工部徐州地质工程勘察院 监理单位:徐州市民用建筑设计研究院有限责任公司 勘察单位:江苏华晟建筑设计有限公司 施工单位:山河建设集团有限公司 建筑面积:4148.8平方米 结构类型:框架结构 管井降水深度:8m 三、水文地质条件 该场地属于北温带鲁淮气候区,四季分明,气候温和,年平均气温14.4℃,年最大冻土深度24cm,属微冻区,年平均降水量为842.5mm,雨季多集中在6-8月份,年最大降雨量1213.4mm,

风向四季均以东南偏东最多。西风最少,年平均风速2.6米/秒,最大风速15.8米/秒,全年8或大于8级大风约40天,夏季雷雨时最大风力达9-11级以上,场地属淮海水季的沂、沭、泗流域,地表水多主要为废黄河、运河、奎河等三股水流均向东南流入淮河汇入黄海。该场地地质结构上位于徐州腹背斜东翼的次一级斜谷地,根据区域地质资料及本次钻探,下部岩层为奥陶系中流马家沟组灰岩,岩层走向北东,倾向东南,倾角约145°,场地主要含水层且对工程影响较大的为浅部①层杂填土,杂填土中有上层滞水存在,主要接受大气降水和地表水的下渗补给,排泄方式主要的地面自然蒸发和侧向还流为主,勘察监测到初见水位埋深为3.6-3.8m,平均水位3.63m,其初见水位标高平均值29.9m,稳定水位埋深为3.8-4.0m,平均水位3.84m,其稳定水位标高平均值29.69m,根据地区经验地下水水位年变幅在1.5-2.5m之间,地下室抗浮标高按标高32.0m确定。 四、管井降水方案 1.材料工作准备 ¢400mm水泥井管、滤网、2-4mm砂碎石混合料、污水泵14台、冲击钻1台、泥浆车1台、铁滤管。 2.井点设置及冲击钻施工 本场地共布置降水井12口,井深8m,井径800,管井成孔400mm,管井施工结束后立即抽水预降水,降水至开挖面以下1米处,以利于土方开挖的施工。

管井井点降水施工工法

管井井点降水施工工法 管井井点又称大口径井点,可替代多组轻型井点使用。经市九都路南关雨水泵站、启明南路雨水泵站等工程使用效果良好。现将该施工工艺总结成工法,以利于今后参考。 一工艺特点 管井井点工艺排水量大、降水深度大,较轻型井点具有更好的降水效果。 二适用围 管井井点降水适用于渗透系数大、地下水位丰富的土层、砂层或轻型井点降水不易解决的工程。 三工艺流程 ⒈计算选择管井参数(间距、直径、深度、过滤管等)。 ⒉施工准备及钻孔、清孔施工、井管过滤管(网)制作。 ⒊吊放井管、找中。 ⒋回填砾石滤层及上部回填土。 ⒌安装抽水设备。 ⒍洗井降水。 7.管井拆除回收。 四管井降水施工要点 ⒈管井计算选择及布置 ⑴管井计算采用大井法,地质及现场条件分别按承压(或无)压水、潜水含水层,完整(或非完整)井公式进行计算,以确定管井深度、直径,布置间距位置,滤管长度,抽水机功率等。计算时,根据地质报告提供的水位深度、日渗透系数以及工程占地面积需降

水深度等现场条件,选用以下计算公式: ①无压完整井 涌水量 Q=1.366K[(2H-S)S]/(lgR-lgX0) 或Q=1.366K[(2h-S)S]/[lgR-1/n(lgX1X2……X n) 单井出水量 q=2πrl√k/15 ②无压非完整井 涌水量 Q=1.366K[(2H0-S)S]/(lgR-lgX0) √h0+0.5r/h0√(2h0-1)/h0 ③承压完整井 涌水量 Q=2.73KMS/(lgR-lgX0) ④承压非完整井 涌水量 Q=2.73MS/(lgR-lgX0) √M/(1+0.5r) √(2M-1)/M ⑤过滤管有效长度 h0=√H2-Q/(πKn)LX0/nr 以上公式中 Q—涌水(吸水)量(m3) K—渗透系数(m/s) L—过滤管长度 R—抽水影响半径 S—降水深度值 r—管井半径 X0—基坑假想半径,X0=√A/π n—管井数 H—抽水半径为R的原点水位至管井滤网的深度 M—含水层厚度 ⑵管井选择及布置

管井降水主要施工方法及技术要求

管井降水主要施工方法 及技术要求 集团标准化小组:[VVOPPT-JOPP28-JPPTL98-LOPPNN]

基坑降水施工方案 4.1 施工组织 按项目管理要求组织施工,实行项目经理负责制,配备有经验的施工技术管理人员组成项目管理班子,指挥协调工程施工,并按基坑降水质量达标要求,由主任工程师或专业工程师进行技术监督与管理把关,管理班子下设技术组、钻井组、洗井安泵组、抽降水值班组、电工组、安全保卫行政管理组等组成基坑降水疏干组织。 4.2施工准备阶段 ⑴资料:仔细研究分析同设计有关的图件及文字说明,编制基坑降水施工方案,准备有关记录表格、工具等,参加技术交底。 ⑵场地:组织现场踏勘,做好场区内“三通一平”工作,要求甲方提供地下障碍及管线的准确位置,以防意外事故发生,进行场区施工规划,布置施工井孔泥浆配置要求及循环途径。 ⑶设备:检查设备配套情况,对设备进场后开工前应进行试运转。 ⑷人员::开工前进行分岗、分班、进行施工工艺交底答疑;明确工作要求及标准,说明施工重点、难点及应急措施,并应对参与施工的管理人员进行安全及文明生产教育。⑸材料:订购材料,进场检查验收,不合格产品不许购用。 4.3施工工艺流程

4.4 管井降水主要施工方法及技术要求 4.4.1 钻进成井 ⑴ 放线定点:根据甲方给定的基坑开挖边线,用仪器及钢尺进行放线定井点位置,定完后应会同甲方或监理代表签字认可后,方可进行施工,井孔中心定位误差不得大于5cm。 ⑵ 钻机就位:钻机安装要求平稳牢固,钻机就位,偏差不许大于 5cm。 ⑶ 泥浆护壁:开钻前应准备一定量的红粘土,配制泥浆指标应控制其比重为0.8~1.0,粘度为19~21S,含砂量不大于4%,胶体率应达90~95%。 ⑷ 钻井:经专业工程师与甲方或监理代表现场检查合格后,方可开钻,施工中应保持井内应有水头压浆高度,防止井壁坍塌。 ⑸ 管井钻进达到设计深度以后,需报请专业工程师进行检查,验井深度抵达成井要求深度后冲捞沉渣,复验井深及钻头直径,合格签字后,方可进行清井下井管及滤管。 ⑹ 下井管及带孔眼或缝状包网水泥滤管时应检查接井管部位有无缺损裂纹,严禁“带伤”井管下入井内,下管时必须每隔5m下入导正扶中器,确保井管居中不歪斜,接管部位应包扎纱网或尼龙布,防止泥砂等进入井内,下管后应立即进行填砾,以防由于拖延填砾产生井内缩径,填不进砾料,造成引渗效果差的废井。 ⑺ 砾料应保证规格质量,含泥粉的砾料必须过筛后再用,填砾时应沿井壁与井管间缓慢投入,严禁车装冲填,以免冲撞井管产生歪斜及中间堵

管井降水方案

观湖名邸大车库工程 降 水 施 工 方 案 江苏燕舞建设工程有限公司二0一六年二月二十八日 目录

一、工程概况 二、降水施工方案编制依据 三、地质条件 3.1地层情况 3.2水文地质条件 四、降水目的及要求 4.1降水目的 4.2降水要求 五、降水方案设计 5.1成井施工工艺 六、设备人员配备 七、应急预案 八、安全、文明施工措施 九、施工工期及工期保证措施 十、降水质量保证措施 十一、降水对周边环境的影响

一、工程概况 1.1 、本工程观湖名邸人防大车库工程主体结构形式为剪力墙框架结构,基础为桩基础。 1.2 、本工程基坑四周场地一般,基坑相对开挖较深,周边及中间均采用 管井降水进行施工,基坑上部距基础坑壁1.0~1.5M左右设置排水沟,将雨水及其它地面水引流至远离基坑处排水,基坑内在基础轮廓线的外侧增设集水坑及明沟,利用潜水泵及时将积水排除。 二、编制依据: 本施工方案仅为该工程基坑降水施工所用,具体编制依据如下: 2.1、业主提供的《岩土工程勘察报告》; 2.2、业主提供的本项目的的地下室基础结构平面设计图; 2.3、其它有关的规范及规程 三、地质条件 3.1、地层情况 根据业主提供的《岩土工程勘察报告》,拟建场地基坑开挖影响范围内的地 质情况如下: 根据钻探所揭示,地基土层自上而下分述如下: 1,素填土: 灰~灰黄色, 湿,主要成份为粉质黏土,夹较多植物根茎,松散, 土质不均匀。 2,粉质黏土:灰黄色,湿~饱和,可塑,见少量铁锰氧化物斑纹,无摇震反应, 切面稍有光滑,干强度及韧性中等,土质欠均匀。拟建场区内普遍分布。 3,淤泥质粉质黏土:灰黄~灰色,饱和,流塑,局部不均匀地夹少量粉土团块, 无摇震反应,切面稍有光滑,干强度及韧性中等,土质较均匀。拟建场区内普遍分 布。 4,粉质黏土: 灰黄色,湿~饱和,可塑,见少量铁锰氧化物斑纹,无摇震反应, 切面稍有光滑,干强度及韧性中等,土质欠均匀。拟建场区内普遍分布。 5,粉砂:灰色,饱和,中密,局部密实,颗粒级配良好,见少量云母碎屑与贝壳碎屑,平均黏粒含量为5.5%,土质不均匀。拟建场区内普遍分布。

管井降水施工方案45240

中工程建设项目4#厂房、电子商务服务平台、 电子信息类厂房工程 管 井 降 水 施 工 方 案

******工程项目部 二0一七年三月 目录 一、编制依据 (2) 二、工程地质及水文概况 (2) 2.1、基坑工程概况 (2) 2.2、水文地质概况 (3) 三、降水设计方案 (3) 3.1、设计计算 (3) 3.2、降水井平面布置 (3) 四、施工准备 (6) 4.1、测量放线 (6) 4.2、施工用电、用水配置 (6) 4.3、打井机械及井点设备 (6) 4.4、抽水设备的型号 (6) 4.5、人员的组织及安排 (7) 五、施工工艺 (7) 六、降水井质量要求 (11) 七、降水过程的控制 (11) 八、降水工程质量保证措施 (12) 8.1、降水管理 (12) 8.2、施工技术措施 (12) 8.3、生产设备准备 (13) 8.4、质量措施 (13)

九、成品保护及环保措施 (14) 十、降水对周围环境影响及防治措施 (14) 10.1、对周围环境的影响 (14) 10.2、防范措施 (14) 十一、主要安全技术措施 (16) 十二、基坑降水应急预案 (16) 十三、计算书 (17) 一、编制依据 《建筑地基基础工程施工质量验收规范》(GB50202-2002); 《地基处理技术规范》(JGJ 79-2012); 《建筑与市政降水工程技术规范》(JGJ/T111-98); 《建筑基坑支护技术规程》(GJ120-2012); 《地基基础设计规范》(GB50007-2011) 《基坑工程手册》(2009年版) 宿州高新产业技术开发区云计算产业园《工程勘察报告》、施工图纸等; 二、工程地质及水文概况 2.1、基坑工程概况 4#厂房基坑面积4788平方米,±0.000相当于绝对标高27.62米,自然地坪相当于标高-0.600,基坑深度为2.8米。基础形式为条形基础。 电子商务服务平台基坑面积3310平方米,±0.000相当于绝对标高27.62米,自然地坪相当于标高-0.600,基坑深度为2.7米,基础形式为桩基和独立基础电子信息类厂房基坑面积7200平方米,±0.000相当于绝对标高27.62米,自然地坪相当于标高-0.800,基坑深度为5.8米,基础形式为筏板基础。

河道井点降水施工方案

河道井点降水施工方案 Company number:【0089WT-8898YT-W8CCB-BUUT-202108】

盐城市大丰区城市河道(富民河)整治 工程施工井点降水 施 工 方 案 江西华龙水利工程建设有限公司 盐城市大丰区2018年度城市河道(富民河、红花中心河)整治工程项目部 编制日期:2018年3月17日 河道施工管井降水施工方案 一、工程概述

根据甲方、监理工程师及现场实际开挖地下水位情况,水位埋藏较浅,土质为松软的粉质粘土米处见地下水,河道深度较深,且已进入雨季,地下水位不断上升,土内含水接近饱和状态,挡墙基槽土方开挖,容易出现边坡土质塌方,这种施工条件,在质量、安全方面存在很大隐患。基槽开挖后随时都有塌方的危险,有可能会造成重大安全事故,后果不堪设想;因此根据实际情况拟采用,挖出的部分土方可以用于回填,反之,土中含水是饱和的,不能用于回填。为了满足文明施工的要求,确保安全生产和工程质量,我公司采取的措施,管井降水每口井设置一台水泵将水抽排入总管,由总管再排到附近的或就近的河道,这些井点降水、排水工作都要持续到污水管网安装完毕回填后才能停止,以保证污水管网工程在干燥条件下施工。 二、根据工程的结构、特点、进度要求及现场实际情况,投入足够的施工人员,机械设备按类型和数量组织进场。合理规划摆放位置,暂时未用的设备应维修完好、备用。 现场测量人员用白灰放出管井降水下管的位置,清理障碍。 三、施工技术措施 工艺流程:放线定井位-钻机就位钻孔-吊放井管-填充滤料 安装排水总管洗井试抽水-正常抽水 1、施工顺序 ⑴ 放线定井位。 ⑵ 放样、钻孔至设计深度。 ⑶ 安装φ400无砂水泥滤管。 ⑷ 井管底端封口接头应牢固防止反砂。

管井降水专项施工方案58950

郑州市郑东新区综合交通枢纽地下道路工程E、F匝道及街区C隧道 降水施工方案 编制单位:北京城乡建设集团郑东交枢工程项目部

日期:2014年06月30日 第一章编制依据及目的 一、参照的规范文件 1、《郑东新区综合枢纽地下道路工程勘察报告》 2、《工程测量规范》GB50026-2007 3、《建筑地基处理技术规范》JGJ79-2012 4、《建筑工程施工质量验收统一标准》GB50300-2013 5、《建筑地基基础工程质量验收规范》GB50202-2002 6、《建筑基坑支护技术规程》JGJ120-2012 7、《锚杆喷射混凝土支护技术规范》GB50086-2001 8、《现场临时用电安全技术规范》JGJ46-2005 9、《建筑机械使用安全技术规范》JGJ33-2012 10、《建筑深基坑工程施工安全技术规范》JGJ311-2013 11、《建筑施工安全检查标准》JGJ59-2011 12、《建筑施工土石方工程安全技术规范》JGJ180-2009 13、《建筑基坑工程监测技术规范》GB50497-2009 14、《危险性较大的分部分项工程安全管理方法》建质(2009)87号文 二、编制的目的 为本项目深基坑施工组织、管理、技术及施工措施提供纲领性的文件,用以指导基坑工程中各主要分部分项工程的施工以及其它关联项目的施工管理,确保优质、快速、安全、文明地完成本工程的施工任务。 三、编制的主要内容 1、编制主要依据:《建筑深基坑工程施工安全技术规范》JGJ311-2013 2、编制主要内容;工程地质与水文地质条件,风险因素分析,工程危险控制重点与难点,施工方法和主要施工工艺,基坑与周边环境安全保护要求,监测实施要求,变形控制指标与报警值,施工安全技术措施,应急方案,组织

管井井点降水施工方案

管井井点降水施工方案 编制依据: 《建筑工程施工质量验收统一标准》GB50300-2001 《建筑地基基础工程施工质量验收规范》GB50202-2002 工程施工图纸岩土工程勘察报告 及按建设单位要求,本工程采用管井井点降水,根据工程现场实际情况及地质报告编制以下施工方案。 一、工程概况(详见方案说明) 二、施工准备 1、材料 无砂混凝土管(滤管)、滤网、2~4mm砂碎石混合料、潜水钻机、泥浆车、泥浆泵、清水泵、潜水泵等。 2、作业条件 (1)现场三通一平已完成。 (2)地质勘测资料齐全,根据地下水位埋深、土层分布和基坑放坡系数,确定井点位置、数量和降水深度。 三、井点设置及计算 本工程按建设单位要求及地质情况,采用管井井点降水,呈矩形布置。井点沿基坑周围离边坡上缘1.5—1.0米呈矩形布置,井点深入透水层6-9米,还应比所需降水的深度深6—8米,井距采用25-30米。以均质调节池为例进行计算: 四、工艺流程

井点测量定位→挖井口→安护筒→钻机就位→钻孔→回填井底砂垫层→吊放井管→回填井管与孔壁间的碎石过滤层→洗井→井管内下设水泵、安装抽水控制电路→试抽水→降水井正常工作→降水完毕拔井管→封井 五、操作要点及技术要求 1.定位:根据设计的井位及现场实际情况,准确定出各井位置,并做好标记。 2.采用循环钻成孔,孔径一为300mm,用泥浆护壁,孔口设置护筒、,以防孔口塌方,并在一侧设排泥沟、泥浆池。成孔后立即清孔,并安装井管。井管下入后,井管的滤管部分应放置在含水层的适当范围内;并在井管与孔壁间填充碎石滤料。 3.安装水泵前,用压缩空气洗井法清洗滤井,冲除尘渣,直到井管内排出的水由浑变清,达到正常出水量为止。 4.采用DN50水泵,及DN50塑料管将地下水排到建设单位指定的排水沟。水泵安装后,对水泵本身和控制系统做一次全面细致的检查,合格后进行试抽水,满足要求后转入正常工作。 5.观测井中地下水位变化,做好详细记录。 六.质量要求 1.基坑周围井点应对称,同时抽水,使水位差控制在要求限度内。 2.井管安放应力求垂直并位于井孔中间,井管顶部应比自然地面高0.5m。

管井井点降水的施工方案

牧马山污水处理厂工程降水专项方案 编制: 审核: 审批: 北京桑德环境工程有限公司

目录 一、编制依据 (3) 二、施工准备 (3) 三、井点设置及计算 (3) 四、工艺流程 (3) 五、操作要点及技术要求 (4) 六、质量要求 (4) 七、安全要求 (5) 八、环保措施 (5)

管井井点降水施工方案 一、编制依据: 《建筑工程施工质量验收统一标准》GB50300-2001 《建筑地基基础工程施工质量验收规范》GB50202-2002 工程施工图纸岩土工程勘察报告及按建设单位要求,本工程采用管井井点降水,根据工程现场实际情况及地质报告编制以下施工方案。 二、施工准备 1、材料 无砂混凝土管(滤管)、滤网、2~4mm砂碎石混合料、潜水钻机、泥浆车、泥浆泵、清水泵、潜水泵等。 2、作业条件 (1)现场三通一平已完成。 (2)地质勘测资料齐全,根据地下水位埋深、土层分布和基坑放坡系数,确定井点位置、数量和降水深度。 三、井点设置及计算 本工程按建设单位要求及地质情况,采用管井井点降水,呈矩形布置。井点沿基坑周围离边坡上缘1.5—1米呈矩形布置,井点深入透水层3-7米,还应比所需降水的深度深6—8米,井距根据现场情况定,共6口降水井。 四、工艺流程

井点测量定位→挖井口→安护筒→钻机就位→钻孔→回填井底砂垫层→吊放井管→回填井管与孔壁间的碎石过滤层→洗井→井管内下设水泵、安装抽水控制电路→试抽水→降水井正常工作→降水完毕拔井管→封井 五、操作要点及技术要求 1.定位:根据设计的井位及现场实际情况,准确定出各井位置,并做好标记。 2.采用循环钻成孔,孔径一为300mm,用泥浆护壁,孔口设置护筒、,以防孔口塌方,并在一侧设排泥沟、泥浆池。成孔后立即清孔,并安装井管。井管下入后,井管的滤管部分应放置在含水层的适当范围内;并在井管与孔壁间填充碎石滤料。 3.安装水泵前,用压缩空气洗井法清洗滤井,冲除尘渣,直到井管内排出的水由浑变清,达到正常出水量为止。 4.采用DN100水泵,及DN100塑料管将地下水排到建设单位指定的排水沟。水泵安装后,对水泵本身和控制系统做一次全面细致的检查,合格后进行试抽水,满足要求后转入正常工作。 5.观测井中地下水位变化,做好详细记录。 六.质量要求 1.基坑周围井点应对称,同时抽水,使水位差控制在要求限度内。 2.井管安放应力求垂直并位于井孔中间,井管顶部应比自然地面高0.5m。

管井降水设计方案

中铁?诺德国际花园 基坑管井降水设计施工方案

编制: 审核: 编制单位:中铁建工集团包头 诺德国际花园项目部 编制时间:2010年5月25日 目录 一、场地岩土工程情况 (1) 二、降水方案的选择 (3) 三、降水模型选择及设计计算 (4) 1、降水模型的选择 (4) 2、降水设计计算 (5) 四、管井降水方案实施 (6) 1、施工工艺流程 (6) 2、关键工序说明 (6) 3、监测、维护 (8) 4、质量保证措施 (9) 5、安全保证措施 (9) 1................................................................................................. . 、环保措施6. 一、场地岩土工程情况 第①层杂填土,以粉土为主,混少量建筑垃圾和生活垃圾,呈稍湿、松散状态。该层厚度在0.3~3.2m之间,层底标高在1052.62~1057.02m之间。 第②层粉砂,黄褐色,颗粒矿物成分为长石、石英石,均粒结构,天然状态下呈稍湿,稍密状态。该层厚度在0.3~4.2m之间,层底标高在1052.02~1054.06m 之间。 第③层粗砂,黄褐色,颗粒矿物成分为长石、石英石,颗粒级配较好,混少量砾,局部分布有粉质粘士薄夹层。天然状态下呈稍湿~饱和,中密状态。-2cm/s。×10 K=1.66该层厚度在3.4~6.6m之间,渗透系数为第③层细砂,黄褐色,颗粒矿物成分为长石、石英质,均粒结构,天然状1态下呈稍湿~饱和,中密状态。该层以夹层或透镜体形式存在于第3层粗砂层中,该层厚度在0.4~2.2m之间,层底标高在1047.91~1050.61m之间,渗透系-3cm/s。10 数为K=5.64×第④层粉

相关文档
最新文档
