前言

随着这我国经济快速、稳定的增长,地质行业新一轮的发展时机已经到来,地质产业迅速增多。这些都推动了地质相关理论和施工技术的进一步发展。为了适应这一现象就必须培养大量的专业人才,而高质量的教材是培养合格人才的基本保证。大力发展高等职业教育,培养和造就适应生产、建设、管理、服务第一线需要的高等技术应用型人才,要求我们必须重视高职教材的改革与建设,编写和出版具有高职特色的教材。

《地质学实践教程》是在《地质学理论教程》的基础上,是根据高等职业专科和本科专业,以理论联系实际为向导,使学生牢固掌握地质学的理论知识的同时侧重于实践能力的培养。本教材的编辑,力图体现以下特点:一是内容要新,适当反应本学科领域内的新发展;二是教材内容要突出高职教育的特点,体现实用性和应用性;三是教材必须针对相关专业的培养目标、业务规格和教学大纲的基本要求;四是符合我国的国情,取材恰当,实用性较强;五是基础理论适度,以培养能力为主,加强实践性教学内容。不仅便于教师组织教学,又适合学生自学。教材在结构上分为必学和选学两部分:第一至第三章是基础部分,为各专业学生必学内容;第四至第十一章为专业应用部分,供不同专业学生根据需要选学。

本教材适用于地质工程、采矿工程、通风安全、测量与勘探等专业大类或方向使用,也可供有关技术人员参考。参加编写的人员有七台河职业学院教授李景霞(第三篇和第二篇的第十二、十三章),七台河职业学院高级工程师张立新(第一篇第一、二、三、四、五、六章),七台河职业学院讲师周明杰第二篇(第七、八、九、十、十一章)

在本教材的编写工程中,参阅了大量文献,引用了同类书刊中的部分资料,在此,谨向有关作者表示衷心感谢!

由于编者水平有限,价值时间紧迫,书中难免存在错漏之处,恳请广大读者不吝指正。

绪论

煤矿的生产建设主要是从事于地下作业。矿井地质工作就是研究井下地质情况,为生产提供地质情报。因此,矿井地质工作是在地质勘探的基础上,在矿井建设和生产时期,直接为煤矿生产建设服务的地质工作。它贯穿于建井、开拓、掘进、回采直至矿井报废的矿井生产建设的全过程。它关系到煤矿生产建设的正常、安全进行和高速度发展;关系到煤炭资源的合理开发和利用;它是保证老矿挖潜、新井建设、煤炭稳产、高产以及与水、火、瓦斯等自然灾害作有效斗争的一项重要的技术基础工作,是煤矿生产建设中不可缺少的重要环节。大量事实证明,哪里的矿井地质工作开展得好,生产建就能正常顺利进行;哪里的矿井地质工作跟不上,生产建设就往往由于地质情况不明而造成被动局面。因此,矿井地质工作常被称为煤矿生产建设的“尖兵”和“眼睛”。

我国的矿井地质工作主要是在解放后,随着煤炭工业的迅速发展而建立和开展起来的。二十多年来,通过生产实践,积累了丰富的地质资料,总结了矿井地质工作的实践经验,形成了一套比较完整的工作方法,对于促进煤炭工业的发展,完善矿井地质学科的内容,培养矿井地质的技术干部都具有十分重要的意义。

一、矿井地质工作的目的和基本任务

矿井地质工作的目的在于研究和解决矿井建设和生产过程中所出现的地质和水文地质问题,保证矿井生产建设的正常安全进行和高速度的发展,保证国家资源的合理开发和利用。为了实现上述目的,矿井地质工作需要完成下列各项任务:

1.研究矿区、井田的地质、水文地质情况,查明影响煤矿正常生产和建设的地质因素。

影响煤矿生产建设的地质因素很多,其中煤层厚度变化、矿井地质构造和矿井水文地质条件对很多煤矿都有影响;此外,某些矿井还受到岩浆侵入煤层、岩溶陷落柱、煤与瓦斯突出、围岩膨胀等因素的影响。随着开采深度的不断增加,地温和地压也越来越成为影响正常生产的地质因素。因此,在研究影响煤矿生产的地质因素时,要从各矿的实际情况出发,抓住所在矿井的主要地质问题,在重点地予以查明。

查明影响煤矿生产和建设的地质因素时,不仅要立足于当前生产的要求,而且还要考虑到矿井长远开拓延深的需要,把本矿井的地质问题调查清楚。

2.研究煤层的赋存情况、煤的物理化学性质,掌握煤层、煤质的变化规律。

煤层是煤矿开采的对象。煤层产状、厚度、结构、结核包裹体以及煤层顶、底板等是确定开拓方式、采煤方法的重要依据。因此,研究煤层的赋存情况,掌握煤层的变化规律是矿井地质的重要任务。

煤质决定着煤的合理利用,对多煤种的矿井需要系统地研究煤质,以便分采,分运,分别利用。

3.分析矿井充水条件,预测矿井涌水量,预防和处理水文地质问题。

在全面调查和观测矿井涌水条件的基础上,分析矿井充水的水源和通道;预测各水平、各采区及矿井总的涌水量;提出可能受到水害威胁的地段;及时编制矿井水的防治方案,并与生产部门一起做好地面和井下的防治水工作,以保证煤矿安全生产。

此外,尚须研究和解决矿区的供水水源以及矿井水的综合利用问题。

4.提供矿井生产、基本建设及新井移交生产所需要的地质、水文地质资料,参加采掘设计的审查和生产计划的编制。

煤矿生产建设计划和采掘工程设计的编制,都是以正确可靠的地质资料为基础的。矿井地质人员要根据生产建设的要求,在计划地、及时地提供所需要的地质、水文地质资料。资料提出后,矿井地质人员还要配合生产部门参预设计与计划的编制工作,审查计划是否妥当,设计是否合理,并根据自己掌握的地质情况对计划或设计提出修改意见,做到地质与生产紧

密配合,坚持地质为煤矿生产服务的方向。

5.根据地质情况,与生产部门密切配合,指导掘进和回采工作的合理进行,监督煤炭资源的充分开采。

矿井地质人员不仅要参采掘工程设计的审查,而且要与生产部门密切配合;指导采掘施工,要把地质工作做到掘进头和回采工作面,及时发现和研究地质对生产的影响,配合生产部门正确处理地质问题,从而指导采掘工作的全速进行。对于不合理的开采方法,乱采乱掘,吃肥丢瘦的现象,要坚持原则,据理提出意见,进行地质监督,使煤炭资源得到合理的开发。

6.掌握地质储量变化,进行矿井储量管理,组织补充勘探,增加矿井储量,延长矿井服务年限。

矿井储量是煤矿生产的物资基础,随着开采、损失、井田边界变化以及重新计算储量等原因,矿井储量经常发生变化。为了使安排生产、制订规划有所依据,矿井地质人员需要管理储量并定期进行储量计算。储量管理也是监督煤炭资源合理开发的有效措施。

7.研究和调查煤系地层中伴生矿产的赋存情况和利用价值。

为了贯彻综合利用的原则,矿井地质工作还要研究和调查煤系、煤层中伴生的铁、硫、铝土、油页岩、稀有元素等矿产的赋存情况和利用价值,并考虑在采煤过程中能否同时采出这些有用矿产。

矿井地质人员要很好地完成上述任务,必须坚定树立为社会主义煤炭事业服务的思想。另一方面,要认真学习煤矿生产建设的基本知识,熟悉生产对地质的要求;同时要坚持实践第一的观点,加强调查研究,注意综合分析,做到理论与实践的紧密结合;还要充分地依靠长期工作在井下的工人和采掘技术人员的支持和帮助;并注意引进先进的技术手段和新的地质理论,为不断提高我国矿井地质工作水平、迅速发展我国社会主义煤炭工业作出应有的贡献。

二、矿井地质工作的阶段和内容

煤矿开采主要分为矿井建设和生产两个阶段。矿井地质工作也相应地分为建井地质工作和生产地质工作,它们各有不同的具体任务和工作内容。

(一)建井地质工作

建井地质工作主要是在矿井建设时期为井筒、井底车场、硐室、主要运输大巷等基建工程提供物质资料,及时解决施工过程中所遇到的地质、水文地质问题,保证矿井基建工程的顺利进行,按时移交生产,并为投产后的生产地质工作奠定基础。建井地质工作的基本内容有:

1.研究和核定井田精查地质报告,复查煤矿设计决议书,进行必要的建井地质勘探工作。

2.根据井田地质勘探和建井地质勘探所获得的资料编制建井地质说明书(也称基建工程地质说明书),作为建井部门选择施工方案、编制作业规程的地质依据。

3.井筒破土施工后进行日常性的地质工作。如收集井巷揭露的地质资料,编制井筒、大巷、石门等实测剖面图;查明和处理影响基建工程的地质、水文地质问题;根据新揭露地质资料,修改井田地质剖面图、煤层底板等高线图等综合图件;采集煤系、煤层标本及样品。

4.做好井筒的防治水工作,开展井上、下的水文地质观测。当井筒穿过含水层时,根据不同情况选择采用堵、截、挡、排等方法,以防止地下水进入井筒影响施工。在施工过程中,及时观察井巷的涌水情况,定期观测各出水点、井筒、大巷以及整个矿井的涌水量,必要时,从各出水点取水样化验,以取得各含水层的水质资料。

5.新建矿井准备移交生产时,应根据井田勘探资料和建井时期所取集的资料,编制矿井地质鉴定书。鉴定书中除了扼要地叙述地质构造、煤层情况、水文地质等内容外,还应指出尚未查明的和移交生产后应该注意的地质、水文地质问题;对各级储量要重新进行计算;

要附有各种图纸资料,作为生产地质工作的基础。

(二)生产地质工作

生产地质工作是在矿井移交生产后,在井田地质勘探和建井地质工作的基础上进行的。生产地质工作的主要内容有:

1.详细分析和研究井田勘探和建井地质资料,充分了解井田内蒙古自治区地质构造、煤层赋存情况,及时查明妨碍煤矿生产的各种地质因素,尽可能掌握它们的变化规律和内在联系,做好生产地质的基础工作。同时还应熟悉矿井开拓布署、生产计划和采掘方法,了解生产、设计部门的意图产要求,以便使地质工作密切配合井下生产,保证开拓、掘进和回采工作的正常进行。

2.新区开拓前,要根据勘探、建井和已开拓区的地质资料,编制开拓区域(或水平延深)地质说明书,或为某些主要开拓巷道提交掘进地质说明书。在开拓掘进过程中,要做好巷道地质观测编录,分析判断掘进前方可能出现的地质变化,及时指导开拓巷道的施工。

3.采区设计前,根据总体开拓方案所划分的采区,编制采区地质说明书。在准备和回采巷道掘进前,对于某些地质条件复杂的主要巷道还要编制掘进地质说明书。在采准巷道掘进过程中,要继续作好巷道的观测编录,及时查明掘进中可能出现的地质问题,配合掘进部门研究处理措施,保证巷道施工达到预期的目的。在的煤矿还开展掘进地质预报,以便更及时地为掘进工作面提供预见性的地质情报资料。

4.根据采区、采面准备巷道的掘进资料,应编制回采地质说明书。在回采过程中,应及时观测采面的地质变化,与采煤人员一起研究采取有效的处理措施;要进行采面回采率的检查,保证煤炭资源的充分回收;进行原煤质量检查,分析煤质变化的原因,提出提高煤质的意见。另外,还应积极创造条件,开展采面地质预报,使地质工作直接为采煤生产第一线服务。工作面采完之后,应坚持开展采面地质总结,总结地质特点和规律,总结工作中的经验教训,不断提高地质工作水平。

5.根据生产计划,配合开拓、掘进、回采工作,有计划地组织矿井地质勘探。对新开拓区、深部水平、井田外围通过矿井地质勘探,查明影响煤矿生产的地质因素,提高储量级别,增加矿井储量,延长矿井服务年限。

当前,许多煤矿水平延深的勘探任务很重、勘探工作量很大,已引进生产部门的极大重视。实践证明:水平延深勘探工作关系到老矿打官挖潜和矿井生产的正常接续,必须抓紧抓好,为煤炭大上提供雄厚的物质基础。

6.根据新揭露的资料,修改补充各种综合性地质图件。要定期按分煤层、分水平、分采区计算储量,掌握储量变化,进行储量管理。随着新资料的不断积累,矿井地质人员对矿井地质的认识不断深化,每隔一段时期(一般是3~5年)编制一次矿井地质报告。

除了以上工作内容之外,凡是生产部门需要解决的地质问题,都要主动配合,帮助解决。

三、矿井地质工人作的特点和要求

矿井地质工作具有下列特点:

1.密切联系生产实际:矿井地质工作与煤矿生产建设有着直接的密切联系。随着煤矿生产建设的发展,生产部门向矿井地质人员提出需要及时解决的地质问题,而矿井地质人员对各种地质现象的分析判断,又直接用来指导生产工作的开展,并立即受到严格的实践检验。因此,矿井地质工作的好坏,直接关系到生产是否正常、合理和安全的进行。

2.及时发现和处理问题:煤矿生产是不断移动工作场所的多工序的综合性连续的地下作业。由于工作场所的经常移动,新的地质现象不断出现,这就需要及时收集资料,及时发现问题和解决问题。反之,如果不及时收集资料,就无法了解地质变化情况,也就不可能发现和解决地质问题,这会给煤矿生产带来严重影响。

3.提供准确的地质资料:由于煤矿生产建设中开掘了大量井巷,揭露了大量珍贵的地质资料,同时又有地质勘探成果作为基础,因此矿井地质部门作出的判断和提交的地质资料更能准确而真实地反映事物的本质。而且煤矿生产建设也要求对地质的判断和提交的地质资料尽量准确,否则不仅会造成报废巷道,损失煤量,甚至可能发生严重的安全事故。

此外,矿井地质工作环境和条件也与煤田普查勘探有所不同,如井下照明条件差,观察范围受到巷道空间的限制,观测时又受到采掘工作的干扰等。

4.预测可能发生的地质变化:矿井地质工作不能满足于出现问题之后再来查明和处理,而是要事先查明和预测到可能出现的地质变化,以便合理确定开拓方案和采掘方法。特别是随着采掘机械化程度的不断提高,对地质资料提出更高的要求,这就更加需要对地质变化有预见性。

由前述特点可看出矿井地质是实践性很强的一门学科。地质人员不仅要有地质学的基础理论和采煤、测量、制图等方面的基本知识,掌握研究影响煤矿生产、建设的地质因素和解决煤炭开采过程中的地质、水文地质问题的工作方法,而且还要求地质人员在调查研究时要由点到面、由已知到未知、由浅部到深部、由简单到复杂、由个别到一般、以辩证唯物主义的认识论作指导,通过“实践、认识、再实践、再认识”的认识过程,培养分析问题和解决问题的实际能力,为“开发矿业”作出应有的贡献。

第一篇矿井地质内业工作在煤矿生产的同时,必须系统地收集井下已被揭露的地质资料,然后通过综合整理,编出能反映井田地质和煤层赋存情况的各种综合图件,为开拓与开采提供各种地质说明书,服务于煤矿生产。对于一些尚未搞清的地质变化,需要进行必要的生产勘探予以查明。矿井储量管理是矿井地质工作的一项重要内容,要进行储量动态的统计和分析,以保证生产的持续进行、高速发展和国家资源的合理回收。所有这些日常性的、具体的矿井地质工作方法都将在本篇中分章予以系统介绍。

第一章煤矿常用地质图件

煤矿设计、建设和采掘生产所依据的地质情况,通常由煤炭资源勘探地质报告、建井地质报告、矿井地质报告及各种地质说明书等反映出来。其中的地质图件,是煤矿各种技术活动不可缺少的基础资料。煤矿综合地质图件是根据煤炭资源勘探、井巷地质编录和矿井生产勘探等所获取的资料,加以综合分析研究后编绘的,它们是编制煤矿设计、部署采掘工程、安排生产计划、指导采掘生产、进行储量管理、检查资源回收率等的重要依据。除此之外,当进行某些地质问题研究时,往往还需要编制一些专门性图件,如井田构造纲要图、煤层等厚线图、煤层顶板岩性图、岩浆侵入煤层分布图、等水位线图、瓦斯地质图等。’

煤矿综合地质图件种类很多,各矿需依据自已的具体地质条件和生产需要而定。一般常使用的有井田地形地质图、地层综合柱状图、岩煤层对比图、地质剖面图、水平切面图、煤层底板等高线图和煤层立面投影图等。本章主要讨论上述几种综合地质图件的比例尺、图面内容、识读和编制方法,以及在煤矿设计、建井和生产中的用途;此外,还简要地介绍了有关煤矿地质图件的基础知识。

第一节有关煤矿地质图件的基本知识

一、坐标系统

1.平面直角坐标系

地球表面上任一点的位置,可以用经纬度来表示。但由于经纬线是球面坐标系,所以经纬度的测量计算工作十分复杂,而且应用很不方便。因此在较小范围的测区内,可选定一个与地球表面相切的水平面作为基准面,其切点最好选在测区中央并把它当成坐标原点,以通过原点的真北方向为坐标纵轴z,以与真北方向相垂直并通过原点的正东西方向为横轴Y,组成平面直角坐标系统(图1-1)。

平面直角坐标系使用方法如下:

以原点。作为坐标计算的起点(即x=0、y=0),可用它来确定地面甲点的位置(x、y)。此外,还规定0点以北的x坐标是正值(+),以南是负值(-);0点以东的y是正值,以西是负值。图中,乙点的坐标值为:x=+250m,y=-120m。

在实际工作中,为了避免坐标值出现负值,通常在原点坐标上各加上一个适当地常数。我国领土位于北半球,纵坐标值永远是正数,为使横坐标y值不牵涉到正负号问题,将原点西移500km,使我国范围内的x、y值均为正值。这种方法并不影响本测区内所有控制点之间的相对位置。

2.高程

要确定地面上某点的空间位置,除平面位置用经纬度或平面直角坐标系决定外,还必须测定其高程,所以高程也称为点的第三坐标。

图1-1平面直角坐标与点的坐标确定

图1-2绝对高程与假定高程

1)绝对高程 它以大地水准面(平均海水面)为起算点,即标高为0。所以某点至大地水准面的竖直距离,称为该点的绝对高程,或称海拔,又称为标高。我国以黄海的平均海水面作为绝对高程的起算面。如图1-2所示.P 0P 0为大地水准

面,A H 和B H 为A 、B 两点的绝对高程。

2)假定高程 在局部地区,可以任意假定的水准面为高程的起算点。如图1-2中

的P 1P 1为一假定水准面,则A 、B 两点高出于P 1P 1,B 的距离A H '和B H '就是A 、B

两点的假定高程。

3)高程差及正负标高 两点标高之差称为高程差,它表示这两点之间的铅直距离。如图1-2所示的B A H H h -=?,h ?即为高程差。点的标高高于起点水准面的标高为正值(+),低于起点水准面的标高为负值(-)。

二、比例尺

将图上线段长度与相应实地线段(或其水平投影)的长度之比,称为图的比例尺,又称缩尺。

1.数字比例尺

用分数表示的比例尺,称为数字比例尺。它的分子永远是1,分母M 常常

是10的倍数,如1:1000、1:5000等。所以,比例尺也是图上的长度和实地长度之比。如果比例尺为已知时.就可以根据图上的长度求相应实地的长度,也可将实地长度换算为图上的相应长度。

2.图示比例尺

在图纸上绘制一条线段,用此线段长度代表实地长度的比例尺称为图示比例尺,又称线条比例尺。图示比例尺可避免图纸伸缩所引起的误差。

3.比例尺的精度

人们用肉眼在图纸上能够分辨出的最小距离为0.1mm,因此在各种比例尺图上,0.1mm所代表的实地长度,称为比例尺的精度。例如,比例尺1:1000、1:2000的精度相应为0.1m及0.2m。如果已经确定了所需测量或作图的精度,也就能确定图纸的比例尺。例如,要求在图上所表示的地面或实地距离的误差不超过0.1m,这说明应采用1:1000的比例尺来制图。

如果比例尺的精度δ=0.1mm,然后根据M便可适当选择图件的比例尺。M 为比例尺的分母,即实地水平长度缩小的倍数。若要求在图上能表示出0.5m 的煤厚,则可得出M=0.5m/0.1mm=5000,也就是说该图的比例尺应不小于1:5000。

三、直线定向

地面上点的位置可用坐标来表示,而确定地面上或井下巷道中任意两点之间的相对位置,不仅要量得它们之间的水平距离,同时还要确定该两点所连接成直线的方向。确定直线与东、西、南、北方向的关系,或确定直线与一条标准方向线之间的夹角,就称为直线定向。

四、绘图工具及绘图仪器

1.绘图工具

煤矿常用的绘图工具主要有图板、丁字尺或钢板尺、三角板、比例尺(三棱尺)、量角器(半圆仪)、曲线尺或曲线板,以及擦图片和绘图小钢笔等。

2.绘图仪器

地质制图一般用的主要仪器有直线笔、分规、普通圆规、小圈圆规(弹规)、鸭嘴笔及弹簧分规等。

五、地质绘图的基本技术

1.高程网的绘制

高程网是指剖面图中的水平标高线,它是一组等间距的平行线。高程网的精度可直接影响剖面图和利用剖面图编绘的平面图的精度。其质量标准是:高程网上各高程线必须相互平行;高程网的等高距是依据剖面图的比例尺来确定(表1-1);高程网上各高程线的间距相等,其最大误差不应超过0.2mm。绘制高程网的步骤是:首先画基线;然后作基线的垂直线,并在垂直线上截高程点;最后连接高程线,检查高程网的精度。

表1-1剖面图上高程网的等高距及间距

2.坐标格网的绘制

坐标格网是由边长100mm的纵、横正交正方形格网组成,又称图格。它是绘制地形地质图、采掘工程平面图,以及煤层等高线图等矿用平面图的基础。坐标格网的准确程度,可直接关系到有关图纸的精度和质量。

坐标格网的绘制精度要求是:不论图幅大小,每一图格的边长均为100mm.误差均不得超过士O.2mm;每一图格的对角线长为141.4mm,误差均不得超过0.25mm。图幅大于5格时,考虑误差的累计以5格图幅为单位,图幅边长误差

和对角线误差(单位:毫米,即 mm).分别以0.2N和0.25N来计算(N为

5格图幅的格数)。绘制坐标格网常用的方法有下列几种:

1)对角线法它是在长方形或正方形的图纸上,用直尺作出两条对角线;以对角线的交点为圆心.用杠规或圆规在对角线上截取等长的线段后连接成一矩形或正方形;再截取矩形或正方形各边的中点,将两条对边的中点连接起来,检查这两条对边中点连线的交点是否通过圆心(若不通过则需重新绘制);最后用分规或杠规以100mm的长度在矩形或正方形的各边上截取各点,连接相应的各点,即得要求绘制的坐标格网。

如果是5格图幅的坐标格网,则以对角线的交点为圆心,以1/2的707.1mm 为半径划弧,与对角线相交得四个点;顺序连接这四点,即得正方形图框;再以100mm长度均分其四个边,连接相应交点即成。

检查坐标格网精度是否符合要求的方法是:将每个小方格的边长与理论长(100mm)之差不应超过0.2mm,且图中每个小方格的顶点应在一条直线上。

2)坐标格网尺法坐标格网尺是一根合金钢板尺。用坐标尺绘制坐标格网的步骤与方法如图1-3所示。

图1—3用坐标格网尺绘坐标格网示意图

3)斜交图框的方格网(斜格网)的绘制坐标格网与图框正交时,图纸上方为正北方向。按顺时针方向,图框四边分别为北、东、南、西。有不少矿区,由于井田延展并非正东西或正南北方向,按上述的正方形或长方形的格网来绘图所占图幅较大。为避免这种现象,常采用斜交图框的坐标格网(斜方格网)来制图。

斜方格网的绘制方法与前述的两种绘制正方格网的方法基本相同,关键应首先考虑图框与经(纬)线要有一个交角a0 即按图框与经(纬)线交角的大小,先画出一条经(纬)线,再以这条经(纬)线为底边来绘制坐标方格网(图1-4)。

3.测点展绘

当坐标格网绘制完成后,根据所编制图件的图幅范围内要绘的各测点(如钻孔、见煤点、地质点等)的坐标值,把这些点展绘在坐标方格网内,这个工作称做展点。展点的方法可采用纵横坐标法或直角坐标尺法。

4.直线的展绘

直线展绘是根据直线上的一个端点的坐标和该直线的方位角来展绘直线。在编绘综合地质图件时,常常要根据实测资料,将煤层产状、断层走向或断煤交线、褶曲枢纽,以及设计钻孔、探巷等,展绘在平面图中,这就是直线展绘工作。

直线展绘的具体方法,一般是在平图上,先根据直线的已知端点的坐标值,将其端点展绘在图上,然后通过该点按直线的方位角绘制出该直线。或者按直线上已知两个端点的坐标值,利用测点展绘方法,在平面图上展绘出该直线的两个端点,再连接此线。

5.线段分解

在已知线段的投影上或已知标高不等两点投影的连线上,按一定的标高差数(通常为整数标高)定出一系列标高点的方法,叫做线段分解或标高内插。线段分解方法(即内插法)常用的有以下两种:

1)图解法它是采用作图的方法求得最低可采煤厚(或整数标高)点,此点是在超过最低可采厚度的煤厚点与不可采煤厚点(或两个不同标高点)之间的位置(如图1-5)。

图1—4绘制斜交图框的方格网示意图图1-5图解法求最低可采煤厚点

1-见煤可采点.2-见煤不可采点,

3-煤层最低可采厚度点;

4-煤层厚度(图中煤层最低可采厚度为0.6m)

2)格子纸法又称透明纸法。它是在一张透明图纸上画出一组间距相等的平行线,并注明0、1、2、3…等数字,然后将此透明纸覆盖在图1-6上,在高程(煤厚)为21.7m和24.9m的两点间求得整数为22、23、24的高程(煤厚)点。

图1-6用透明纸法分解线段

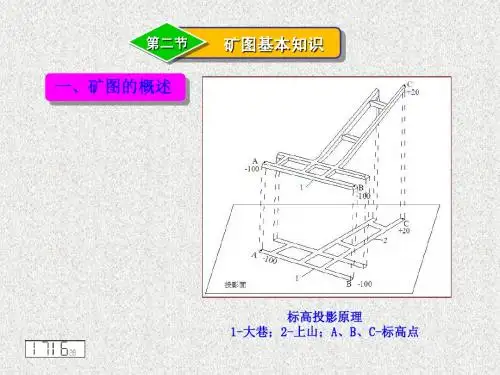

六、标高投影

1.点的标高投影

过空间一个点,向投影面作垂直线,其垂足是该点的正投影,用数字注明点的标高或距投影面的距离,即为该点的标高投影。在平面直角坐标系中,x、y 可用于确定点的平面位置。 z是点的标高,三者缺一不可,这就是点的空间位置。

2.直线的标高投影

直线的标高投影是用直线上两点的标高投影来表示。空间直线的位置通常是用该直线两端点的坐标(x、y、z)或者一个端点的坐标和该直线的方向角和倾角来确定。

3.平面的标高投影

煤矿开采过程中所遇到的煤层层面、断层面,虽然不可能都是平面,但在局部地段可以把它看作平面,因此可以用平面的标高投影来表示。平面的标高投影,通常是用平面的一组等高线的投影来表示(图1-7)。所谓等高线是指标高相等各点的连线,在平面上就是高程一定的水平线。

(a) (b)

图1-7平面的标高投影示意图

a-立体图,其中ABCD为平面.EFGK为水平投影面H,FPRG为竖直投影面V,MN为平面的倾斜方向b-平面图。其中lO、20、30线段为平面等高线.M'N'为垂直平面等高线的倾斜方向

在煤矿生产中,还经常遇到两个平面相交的问题。如煤层面与断层面相交,其交线称为断煤交线,这时必须设法求出交线上的两个点或一个点及交线方向才能确定交线(图1-8)。

(a) (b)

图1-8两个平面相交的交线标高投影示意图

a-立体图,P、Q两平面相交的交线为MN

b-平面图,P、Q两平面相交的交线的标高投影

4.曲面的标高投影

血面的标高投影与平面的标高投影的表示方法相同,都是采用等高线的投影来表示的(图1—9)。

图1-9曲面的标高投影示意图

七、编绘煤矿综合地质图件应遵循的基本原则

1.相似平行原则

由于煤层都是里层状赋存在地下,而且煤层与煤层之间的间距变化基本上呈相似平行渐变的。因此在一般情况下.在地形地质图、剖面图、水平切面图及煤层底(顶)板等高线图上按上述相似平行的特点,根据某一已知煤(岩)层迹线,可推测其附近煤(岩)层的迹线。

2.连续和不连续的原则

在一般情况下,煤层或岩层都是连续沉积的,所以在剖面图、水平切面图及煤层底板等高线图中的煤、岩层迹线及煤层等高线也应连续出现。利用这个规则,可以根据一个点或几个点的地质资料,通过分析后由点推测到线,再由线推测到

面。因此在推测煤、岩层迹线和煤层等高线时,应分别按照连续规则进行深部连线和延展。但需要指出,无论煤、岩层迹线或煤层等高线都不能直接通过断层面(指剖面图中的断层迹线水平切面图中的断层走向迹线,以及煤层等高线图中的上、下盘断煤交线)、火成岩侵入体、岩溶陷落柱、古河流冲蚀带等,这就是不连续规则。

3.断层延展和消失的原则

1)在一般情况下,可采用断层面等高线图的形式来控制断层面在空间的形态和位置。

2)由于断层的产生与发展是区域地质应力作用的结果,因此断层的性质和走向都是有规律可循。所以在地质资料不足的情况下,断层的性质和走向均可按区域地质的已知规律进行初步推断,然后通过实践再不断地加以修改,直至符合客观情况。

3)断层落差大小是受多种因素制约.比较普遍的是:断层落差无论沿走向或倾向都是从小变大,再由大变小,直至消失。通常在煤矿井下可见到在上部水平煤层中出现的断层到下部水平中消失,或上部水平煤层中没有见到断层而在下部水平煤层中出现了断层。在上述情况下,当制作地质图件过程中推测断层时,应根据已知的资料,通过分析研究后再向深部延展.或作断层尖失的推断。

4.剖面图、水平切面图、煤层等高线图间的对应原则

空间任何已知点,它在三大地质图件上的坐标(x、y、z)值必然相同。依据这种关系,可知三大地质图件之间的对应原则如下:

1)剖面图与煤层等高线图剖面图中任何煤层迹线上的已知点,根据其高程,都可在相应煤层等高线图上沿着这条剖面线找到。

2)水平切面图与煤层等高线图水平切面图上某煤层迹线,可与该煤层等高线图上相同标高的曲线相重合。

3)水平切面图与剖面图在水平切面图某一剖面线上的任一个点,根据此点高程,以及此点与经线(或纬线)间的距离,即可在该剖面图中相应位置上找到。

八、编绘煤矿综合地质图件的一般要求

1.在编制图件前,应考虑图幅大小、图的方向,以及图件所包含的内容。其中,图纸的方向一般是:平面图的正北方向应为图的上方.特殊情况下可为图的右上方或左上方;一般剖面图的南、西方向在图的左侧,而北、东方向在图的右侧,或南西(南东)方向在左侧,而北东(北西)方向在右侧。

2.各种图件除要求的基本内容外,还必须有图名、比例尺、图例、责任图签等。其中,图名、比例尺在图纸的下方;图例一般放在图纸的上方,也可视具体情况而定;责任图签一般位于图纸的右下角。

3.图件中的各种图形符号、文字符号、花纹及颜色等,必须按《煤矿地质测量图例》以及其它有关规定绘制,并且全部列入图例,说明它们所代表的含义。

4.图的比例尺。各种平面图一般用数字和图示比例尺表示,剖面图或其它图纸只用数字比例尺表示。
