电学基础知识
基础知识电学部分
电路
1．物体带电：物体有能够吸引轻小物体的性质，我们就说物体带了电。
2．摩擦起电：用摩擦的方法使物体带电。
3．自然界存在正、负两种电荷。同种电荷互相排斥，异种电荷互相吸引。
4．正电荷：用绸子摩擦过的玻璃棒所带的电荷。
5．负电荷：用毛皮摩擦过的橡胶棒所带的电荷。
6．电量(Q)：电荷的多少叫电量。（单位：库仑）。
7．1个电子所带的电量是：1.6×10 -19库仑。
8．中和：等量的异种电荷放在一起互相抵消的现象叫做中和。（中和后物体不带电）。
9．验电器：是检验物体是否带电的仪器，它是根据同种电荷互相排斥的原理制成的。
10．检验物体是否带电的方法：法一是看它能否吸引轻小物体，如能则带电；法二是利用验电器，用物体接触验电器的金属球，如果金属箔张开则带电。
11．判断物体带电性质(带什么电)的方法：把物体靠近
．．(不要接触)已知带正电的轻质小球或验电器金属球，如果排斥(张开)则带正电，如果吸引(张角减小)则带负电。（如果靠近带负电物体时，情况恰好相反）
12．物体由分子组成，分子由原子组成，原子由原子核和核外电子组成，原子核又由中子和质子组成。质子带正电，电子带负电，通常情况下质子和电子带有等量的异种电荷，则原子对外不显电性（中性）。
13．摩擦起电的原因：在摩擦过程中，电子会从一个物体转移到另一物体，得到电子的物体因有多余的电子带上负电荷，失去电子的物体因缺少电子而带上等量的正电荷。
14．电流的形成：电荷的定向移动形成电流。(任何电荷的定向移动都会形成电流)。
15．电流的方向：把正电荷定向移动的方向规定为电流方向。（而负电荷定向移动的方向和正电荷移动的方向相反，即与电流方向相反）。
16．电源：能提供持续电流（或电压）的装置。
17．电源是把其他形式的能转化为电能。如干电池是把化学能转化为电能。发电机则由机械能转化为电能。
18．有持续电流的条件：必须有电源和电路闭合。
19．导体：容易导电的物体叫导体。如：金属，人体，大地，酸、碱、盐的水溶液等。
20．绝缘体：不容易导电的物体叫绝缘体。如：橡胶，玻璃，陶瓷，塑料，油，纯水等。21．导体和绝缘体的主要区别是：导体内有大量自由移动的电荷，而绝缘体内几乎没有自由移动的电荷，但导体和绝缘体是没有绝对的界限，在一定条件下可以互相转化。
22．金属导电靠的是自由电子，它移动的方向与金属导体中的电流方向相反。
23．电路组成：由电源、导线、开关和用电器组成。
24．电路有三种状态：(1)通路：接通的电路叫通路；(2)开路：断开的电路叫开路；(3)短路：直接把导线接在电源两极上的电路叫短路。
25．电路图：用符号表示电路连接的图叫电路图。
26．串联：把元件逐个顺序连接起来，叫串联。（电路中任意一处断开，电路中都没有电流通过）27．并联：把元件并列地连接起来，叫并联。（并联电路中各个支路是互不影响的）
第四章电流强度
1．电流的大小用电流强度(简称电流)表示。电流强度等于1秒钟内通过导体横截面的电量。
电流的三个效应是：电流的热效应，电流的磁效应，电流的化学效应。
2． 定义式：t Q I =，（I
Q t It Q ==?,），式中I 是电流、单位是：安；Q 是电量、单位：库仑；t 是通电时间、单位是：秒。
3． 电流I 的单位是：国际单位是：安培(A)；常用单位是：毫安(mA)、微安(μA)。1安培=103毫安
=106微安。
4． 测量电流的仪表是：电流表，它的使用规则是：①电流表要串联在电路中；②接线柱的接法要正
确，使电流从“+”接线柱入，从“-”接线柱出；③被测电流不要超过电流表的量程；④绝对不允许不经过用电器而把电流表连到电源的两极上。
5． 实验室中常用的电流表有两个量程：①0～0.6安，每小格表示的电流值是0.02安；②0～3安，
每小格表示的电流值是0.1安。
第六章 电压
1． 电压(U):电压是使电路中形成电流的原因，电源是提供电压的装置。
2． 电压U 的单位是：国际单位是：伏特(V)；常用单位是：千伏(KV)、毫伏(mV)、微伏(μV )。1千
伏=103伏=106毫伏=109微伏。
3． 测量电压的仪表是：电压表，它的使用规则是：①电压表要并联在电路中；②接线柱的接法要正
确，使电流从“+”接线柱入，从“-”接线柱出；③被测电压不要超过电压表的量程；
4． 实验室中常用的电压表有两个量程：①0～3伏，每小格表示的电压值是0.1伏；②0～15伏，每
小格表示的电压值是0.5伏。
5． 熟记的电压值：
①1节干电池的电压1.5伏；②1节铅蓄电池电压是2伏；③家庭照明电压为220伏；④安全电压是：不高于36伏；⑤工业电压380伏。
第七章 电阻
1． 电阻(R)：表示导体对电流的阻碍作用。(导体如果对电流的阻碍作用越大，那么电阻就越大，而
通过导体的电流就越小)。
2． 电阻(R)的单位：国际单位：欧姆(Ω)；常用的单位有：兆欧(M Ω)、千欧(K Ω)。 1兆
欧=103千欧； 1千欧=103欧。
3． 决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的：材料、长度、
横截面积和温度。（电阻与加在导体两端的电压和通过的电流无关）
4． 变阻器：(滑动变阻器和变阻箱)
(1)滑动变阻器：
① 原理：改变电阻线在电路中的长度来改变电阻的。
② 作用：通过改变接入电路中的电阻来改变电路中的电流和电压。
③ 铭牌：如一个滑动变阻器标有“50Ω2A ”表示的意义是：最大阻值是50Ω，允许通过的最大电流是2A 。
④ 正确使用：A 应串联在电路中使用；B 接线要“一上一下”；C 通电前应把阻值调至最大的地方。
(2)变阻箱：是能够表示出电阻值的变阻器。
第八章 欧姆定律
1． 欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
2． 公式：R U I = （ I
U R IR U ==?;） 式中单位：I →安(A)；U →伏(V)；R →欧(Ω)。1安=1伏/欧。
3． 公式的理解：①公式中的I 、U 和R 必须是在同一段电路中；②I 、U 和R 中已知任意的两个量就
可求另一个量；③计算时单位要统一。
4． 欧姆定律的应用：
① 同一个电阻，阻值不变，与电流和电压无关 但加在这个电阻两端的电压增大时，通过的
电流也增大。（R=U/I ）
② 当电压不变时，电阻越大，则通过的电流就越小。（I=U/R ）
③ 当电流一定时，电阻越大，则电阻两端的电压就越大。（U=IR ）
5． 电阻的串联有以下几个特点：（指R 1，R 2串联）
①电流：I=I 1=I 2（串联电路中各处的电流相等）
②电压：U=U 1+U 2（总电压等于各处电压之和）
① 电阻：R=R 1+R 2（总电阻等于各电阻之和）如果n 个阻值相同的电阻串联，则有R 总=nR ② 分压作用：2
1U U =21R R ；计算U 1、U 2，可用： 总U R R R U 2111+=；总U R R R U 2
122+= ③ 比例关系：电流：I 1∶I 2=1∶1
2
121212121R R U U P P Q Q W W ====（Q 是热量） 6． 电阻的并联有以下几个特点：（指R 1，R 2并联）
①电流：I=I 1+I 2（干路电流等于各支路电流之和）
②电压：U=U 1=U 2（干路电压等于各支路电压）
③电阻：2
1111R R R +=（总电阻的倒数等于各并联电阻的倒数和）或2121R R R R R +=。 如果n 个阻值相同的电阻并联，则有R 总=n
1R ④分流作用：1
221R R I I = ；计算I 1、I 2可用：总I R R R I 2121+=；总I R R R I 2112+= ⑤比例关系：电压：U 1∶U 2=1∶1
1
221212121R R I I P P Q Q W W ====（Q 是热量） 第九章 电功和电功率
1． 电功（W ）：电流所做的功叫电功，
2． 电功的单位：国际单位：焦耳。常用单位有：度（千瓦时），1度=1千瓦时=3.6×106焦耳。
3． 测量电功的工具：电能表（电度表）
4． 电功计算公式：W=UIt （式中单位W →焦(J)；U →伏(V)；I →安(A)；t →秒）。
5． 利用W=UIt 计算电功时注意：①式中的W.U.I 和t 是在同一段电路；②计算时单位要统一；
③已知任意的三个量都可以求出第四个量。
6．
计算电功还可用以下公式：W=I 2Rt ；W=Pt ；W=UQ （Q 是电量）；t R U W 2= 7．
电功率（P ）：电流在单位时间内做的功。单位有：瓦特(国际)；常用单位有：千瓦 8． 计算电功率公式：UI t
W P ==（式中单位P →瓦(w)；W →焦；t →秒；U →伏（V ）； I →安（A ）
9． 利用t
W P =计算时单位要统一，①如果W 用焦、t 用秒，则P 的单位是瓦；②如果W 用千瓦时、t 用小时，则P 的单位是千瓦。
10．计算电功率还可用右公式：P=I 2R 和P=U 2/R
11．额定电压（U 0）：用电器正常工作的电压。
12．额定功率（P 0）：用电器在额定电压下的功率。
13．实际电压（U ）：实际加在用电器两端的电压。
14．实际功率（P ）：用电器在实际电压下的功率。
当U > U 0时，则P > P 0 ；灯很亮，易烧坏。
当U < U 0时，则P < P 0 ；灯很暗，
当U = U 0时，则P = P 0 ；正常发光。
（同一个电阻或灯炮，接在不同的电压下使用，则有22额
实额实U U P P =；如：当实际电压是额定电压的一半时，则实际功率就是额定功率的1/4。例“220V100W ”是表示额定电压是220伏，额定功率是100瓦的灯泡如果接在110伏的电路中，则实际功率是25瓦。）
15．焦耳定律：电流通过导体产生的热量跟电流
的二次方成正比，跟导体的电阻成正比，跟
通电时间成正比。
16．焦耳定律公式：Q=I 2Rt ，（式中单位Q →焦；
I →安(A)；R →欧(Ω)；t →秒。）
17．当电流通过导体做的功(电功)全部用来产生热
量(电热)，则有W=Q ，可用电功公式来计算Q 。
（如电热器，电阻就是这样的。）
第十章 生活用电
1． 家庭电路由：进户线→电能表→总开关→保险盒→用电器。
2． 两根进户线是火线和零线，它们之间的电压是220伏，可用测电笔来判别。如果测电笔中氖管发
光，则所测的是火线，不发光的是零线。
3． 所有家用电器和插座都是并联的。而开关则要与它所控制的用电器串联。
4．保险丝：是用电阻率大，熔点低的铅锑合金制成。它的作用是当电路中有过大的电流时，保险产生较多的热量，使它的温度达到熔点，从而熔断，自动切断电路，起到保险的作用。
5．引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大。
6．安全用电的原则是：①不接触低压带电体；②不靠近高压带电体。
7．在安装电路时，要把电能表接在干路上，保险丝应接在火线上（一根已足够）；控制开关也要装在火线上，螺丝口灯座的螺旋套也要接在火线上。
电学实验基础知识归纳
电学实验基础知识归纳 一．读数 1. 图甲为用螺旋测微器、图乙为用游标尺上有50个等分刻度的游标卡尺测量工件的情况，请读出它们的读数．甲：读数为 mm ；乙：读数为 mm 2、万用电表的读数一多用电表的电阻档有三个倍率，分别是×1、×10、×100。用×10档测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到 档。如果换档后立即用表笔连接待测电阻进行读数，那么缺少的步骤是 ，若补上该步骤后测量，表盘的示数如图，则该电阻的阻值是______Ω。若将该表选择旋钮置于1 mA 挡测电流，表盘仍如所示，则被测电流为 mA 。 实验七：测定金属的电阻率 由于该实验中选用的被测电阻丝的电阻较小，所以测量电路应该选用伏安法中的电流表外接法。本实验对电压的调节范围没有特殊要求，被测电阻又较小，因此供电电路可以选用限流电路。 本实验通过的由于金属的电阻率随温度的升高而变大，因此实验中通电时间不能太长(每次记录数字时最好先断开电键)，电流也不宜太大(一般选择0.6A 量程的电流表)，以免电阻丝发热后电阻率发生较明显的变化。由于选用限流电路，为保护电表和电源，闭合电键开始实验前应该注意滑动片的位置，使滑动变阻器接入电路部分的电阻值最大。 1．实验目的 用伏安法测定金属的电阻率 2．实验原理：根据欧姆定律和电阻定律。S L R ρ==L R d 42π 3.实验电路图如图所示，请根据电路图连接实物，闭合电键前，滑动片应在 。
E r s Rx R 4.实验器材 毫米刻度尺、螺旋测微器、直流电压表和直流电流表、滑动变阻器、干电池（或学生电源）、电键及导线若干、待测金属丝。 4．实验步骤 ①用螺旋测微器在导线的三个不同位置上各测一次，取直径d 的平均值. ②将金属丝两端固定在接线柱上，用最小刻度为毫米的米尺测量接入电路的金属丝长度L(即有效长度)。 ③根据电路图用导线把器材连好（保持电键断开状态），并把滑动变阻器的阻值调至最大。 ④电路经检查无误后，闭合电键S ，读出相应的电流表、电压表的示数I 和U 的值，断开电键S ，记录数据。 ⑤改变滑动变阻器滑动片的位置，闭合开关，读出相应的电流表、电压表的示数I 和U 的值，断开开关，记录数据。重复5-7次。 ⑥断开电键，S 拆去实验线路，整理好实验器材，求出电阻R 的平均值。 ⑦将测得的R ，L ，d 的值代入电阻率计算公式中，计算出金属导线的电阻率. 6．注意事项 ①金属导线的长度，应该是在连入电路之后再测量，测量的是接人电路部分的长度，并且要在拉直之后再测量。 ②用螺旋测微器测直径时应选三个不同的部位测3次，再取平均值. ③接通电源的时间不能过长，通过电阻丝的电流强度不能过大，否则金属丝将因发热而温度升高，这样会导致电阻率变大，造成误差。 ④要恰当选择电流表、电压表的量程，调节滑动变阻器的阻值时，应注意同时观察两表的读数，尽量使两表的指针偏转较大，以减小读数误差。 ⑤伏安法测电阻是这个实验的中心内容，测量时根据不同情况，根据所给器材对电流表的内接还是外接作出正确选择。 7.误差来源： ①测金属丝直径时出现的误差； ②测金属丝长度时出现的误差； ③电压表、电流表读数时出现的误差； ④电压表、电流表内阻对测量结果产生的误差； ⑤通电时间太长，电阻丝发热产生的误差；
(完整版)初中物理电学知识点总结(精华)
初中电学公式归纳与简析 初中物理电学公式繁多，且各种物理规律在串并联两种电路中有时完全不同，使得学生极易将各种公式混淆，为了使学生对整个电学公式有一个完整的了解，形成一个完整清晰的知识网络，现将初中串、并联中的物理规律以及电学公式以两个表格的形式归纳总结如下：
二、电学中各物理量求解公式表（二） 1、对于电功、电功率、电热三个物理量，它们无论是在串联电路还是并联电路中，都是总量等于各部分之和。同学们在解答这类题时应灵活选取公式进行计算。如以计算电路中的总功率为例，既可以根据P=P1+P2,也可以跟据P=UI进行计算，其它几个物理量的求解也与之类似。 2、用欧姆定律Ｉ= U R求电路中的电流，让学生明白此公式是由实验得出，是电学中最基本的公式， 但此公式只适合于纯电阻电路(所谓纯电阻电路即电路中电能全部转化为热能的电路)。 3、电功率求解公式P = W t与P=UI这两个公式为电学中计算电功率时普遍适用最基本的两个公式， 第一个为电功率的定义式，也常常作为用电能表和钟表测记家用电器电功率的公式。第二个公式是实验室用伏安法小灯泡功率的原理，也是计算用电器电功率的最基本公式。 4、虽然表中公式繁多，但电学基本公式只有4个，即：Ｉ= U R、P = W t、P = UI、Q = I 2Rt 。其他 公式都是导出公式，同学们可以在掌握这4个公式的基础上进行推导练习，很快就会熟悉并掌握。 5、应熟练掌握的几个比较重要的导出公式。具体公式：在表中分别是如下八个公式（2）I = P U（5） U = IR （6）R = U I（7）R = U2 P（12）P = U2 R(13) P = I 2R (14) W = Pt (17) Q = I2Rt 这八 个公式在电学解题中使用的频率也较高，要求学生能熟练掌握。 本资料大部分来自网络，经过格式转换，以便大家使用，并对部分内容修改整理。
高考物理电学实验复习总结
高考物理电学实验 第一讲 电学实验基础知识 近几年高考物理电学实验的考查不断推陈出新,但仍然是基于两个基本的实验原理,即R ＝U/Ｉ，和E ＝Ｕ外＋U 内．从考查的形式上看,主要表现在以下三方面:一是命题由知识立意向能力立意转变,从机械记忆向分析理解与迁移应用转变;二是在试题情景设置上多与生产、生活实际相结合,更注重综合应用能力的考查；三是注重实验中科学探究能力的考查,为学生进入高校的继续学习打下基础。 高考电学实验题是“源于教材，但又高于教材”，侧重考查实验思想和方法，考查动手操作、观察记录和数据分析处理的能力和简单的实验设计能力。电学实验虽然常考常新，但万变不离其宗,”题在书外,理在其中”，不变的实验的基本原理、基础知识、基本方法和基本技能。 理论讲解 一、明确电路结构 除“测电源电动势和内阻”外,其他实验的电路结构都可以分为测量电路和控制电路两部分,如图１。 二、电流表、电压表的选取 1.顺序问题 一般情况下电源是唯一性器材，首先由电源的电动势Ｅ出发, 由E 或所测元件的额定电压来估算所测元件的最大电压U m ,以此来 确定○Ｖ表量程；再计算电流表的最大电流I m 或者由所测元件的额定电流来确定错误!表量程。 2.可获取的实验数据宽度问题 基于实验测量精确度的 ，实验可获取的数据宽度下限是电表量程的1/3，上限是电表量程和Ｕm (I ｍ）二者中的最小值。选择电表时,能获取实验数据宽度越大的电表,就是应选择的电表。 3．选择电流表、电压表时不考虑U m (Im)超过量程的问题,因为有控制电路可以控制。 三、两种控制电路的比较 2.两种控制电路的选择 （1）根据关键词选择 凡题目中要求“测量数据从0开始”、“数据变化范围大（图象、特征曲线、多测数据）”, 电路图 负载R 上电压Ｕ调节范围 负载Ｒ上电流调节范围 闭合电键前触头处位置 相同条件下电路消耗的总功率 分压接法 R R+Ｒ0 U ０≤U ≤ Ｕ0 Ｕ0 R+Ｒ0 ≤I R ≤U 0R a Ｕ0I R 限流接法 ０≤U ≤Ｕ0 0≤I R ≤U ０ R a U 0(ＩR ＋I aP ) 比较 分压路调节范围大 分压电调节范围大 保护电路 限流电能耗较小 测量电路 控制电路 图1

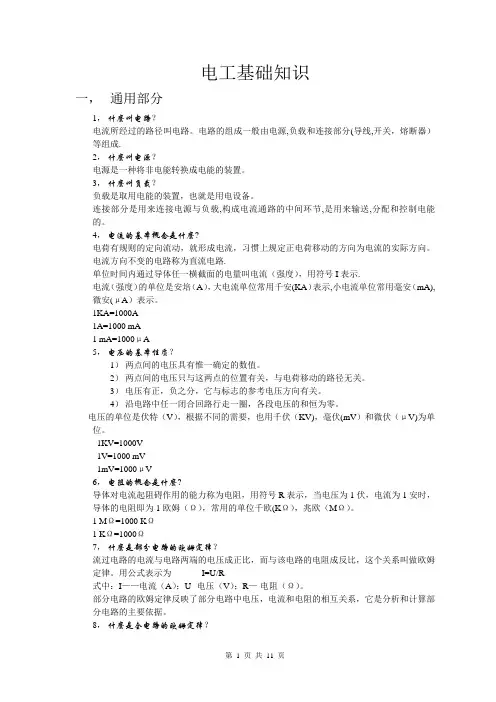

电学基础知识
