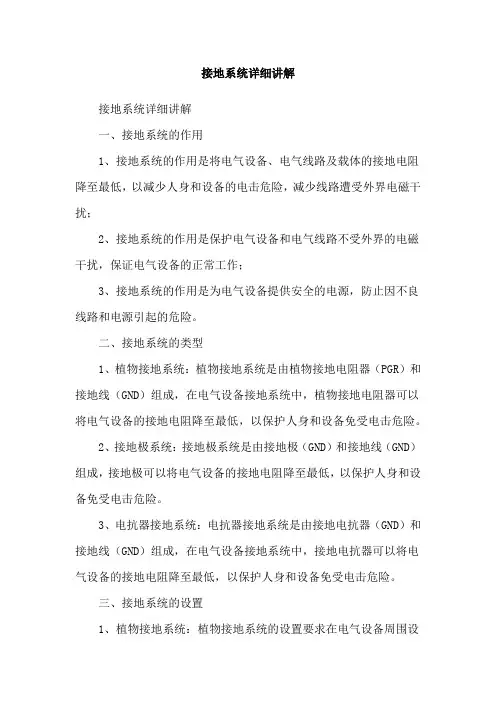

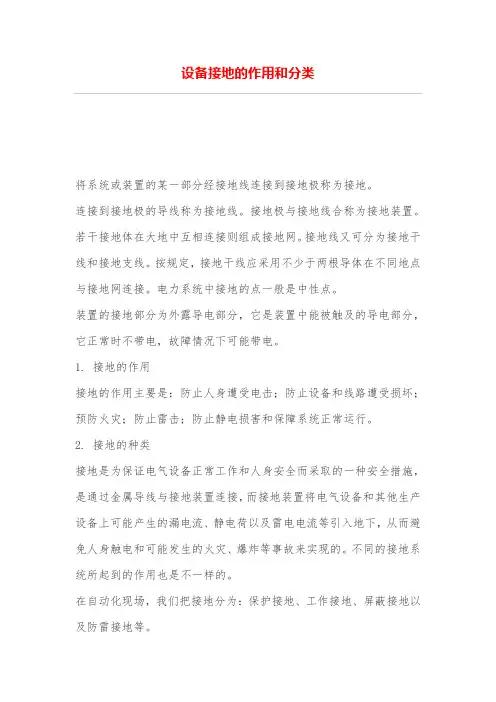

接地的分类和作用
接地的分类和作用
接地的作用总的步说只有两种：保护人和设备不受损害；抑制干扰；抑制干扰接地在有的书中又叫工作接地，而前者又叫保护接地。
①保护接地是将DCS中平时不带电的金属部分（机柜外壳，操作台外壳等)与地之间形成良好的导电连接，以保护设备和人身安全。原因是DCS 的供电是强电供电（220V或11OV），通常情况下机壳等是不带电的，当故障发生（如主机电源故障或其它故障）造成电源的供电火线与外壳等导电金属部件短路时，这些金属部件或外壳就形成了带电体，如果没有很好的接地，那么这带电体和地之间就有很高的电位差，如果人不小心触到这些带电体，那么就会通过人身形成通路，产生危险。因此，必须将金属外壳和地之间作很好的连接，使机壳和地等电位。此外，保护接地还可以防止静电的积聚。
保护接地即将高压设备的外壳与大地连接。一是防止机壳上积累电荷，产生静电放电而危及设备和人身安全。如电脑机箱的接地。二是当设备的绝缘损坏而机壳带电时，促使电源的保护动作而切断电源，以便保护工作人员的安全。三是可以屏蔽设备巨大的电场，起到保护作用。
②工作接地是为了使DCS以及与之相连的仪表均能可靠运行并保证测量和控制精度而设的接地。它分为机器逻辑地、信号回路接地、屏蔽接地，在石化和其它防爆系统中还有本安接地。机器逻辑地，也叫主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V等电源的输出地。信号回路接地，如各变送器的负端接地，开关量信号的负端接地等。 ·屏蔽接地（模人信号的屏蔽层的接地）。本安接地，是本安仪表或安全栅的接地。这种接地除了
抑制干扰外，还有使仪表和系统具有本质安全性质的措施之一。
它是为电路正常工作而提供的一个基准电位。这个基准电位一般设定为零。该基准电位可以设为电路系统中的某一点、某一段等。当该基准电位不与大地连接时，视为相对的零电位。但这种相对的零电位是不稳定的，它会随着外界电磁场的变化而变化，使系统的参数发生变化，从而导致电路系统工作不稳定。当该基准电位与大地连接时，基准电位视为大地的零电位，而不会随着外界电磁场的变化而变化。
接地线的深度要求
接地线的xx要求 电气装置安装工程接地装置施工及验收规范GB 50169－92中华人民共和国国家标准条文说明前言根据国家计委计标函 （1987）78号、建设部 （88）建标字25号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同修订的《电气装置安装工程接地装置施工及验收规范》GB50169－92，经中华人民共和国建设部 1992年12月16日以建标〔1992〕911号文批准发布。 为方便广大设计、施工、科研、学校等有关单位人员在使用本规范时能正确理解和执行条文规定，《电气装置安装工程接地装置施工及验收规范》编制组根据国家计委关于编制标准、规范条文说明的统一要求，按《电气装置安装工程接地装置施工及验收规范》的章、节、条顺序，编制了《电气装置安装工程接地装置施工及验收规范条文说明》，供有关部门和单位参考。在使用中如发现本条文说明有欠妥之处，请将意见直接函寄本规范的治理单位： 能源部电力建设研究所（北京良乡，邮政编码：102401）。本条文说明仅供国内有关部门和单位执行本规范时使用。第一章总则第 1." 0.1条本条简要地阐明了本规范编制的宗旨，是为了保证接地装置的施工和验收质量而制订。第 1." 0.2条本条明确了规范的适用范围是电气装置安装工程的接地装置。其他如电子计算机和微波通讯等接地工程应按相应的施工及验收规范执行。第 1." 0.3条施工现场必须按照设计施工，不得随意修改设计，必要时需经过设计单位的同意，并按修改后的设计执行。第
1." 0.4条为了保证工程质量，凡不符合现行技术标准的器材，均不得使用和安装。第 1." 0.5条本规范内容是以质量标准和工艺要求为主，有关施工安全问题，尚应遵守现行的安全技术规程。第 1." 0.6条电气装置接地工程应及时配合建筑施工，从而减少重复劳动，加快工程进度和提高工程质量。第二章电气装置的接地第一节一般规定第 2." 1.1条本条规定了哪些电气装置应接地或接零。第十款至第十四款根据近几年出现的新产品和征求修订意见中要求增加而制订。控制电缆的金属护层根据国标《工业与民用电力装置的接地设计规范》（GBJ65-83）和1985年版《苏联电气装置安装法规》规定而修订。第 2." 1.2条本条规定了哪些电气装置不需要接地或不需要接零，基本与原规定相同。《苏联电气装置安装法规》关于哪些电气装置需要和不需要接地或接零在电压等级上有新的规定，考虑国标《工业与民用电力装置的接地设计规范》也正在修订，为同设计规范协调一致，现规定要作相适应的修订。第 2." 1.3条当直流流经在土壤中的接地体时，由于土壤中发生电解作用，可使接地体的接地电阻值增加，同时又可使接地体及四周地下建筑物和金属管道等发生电腐蚀而造成严重的损坏。第三款根据日本技术标准和原东德接地规范的接地体以及接地线的规定，直流电力回路专用的中性线和直流双线制正极如无绝缘装置，相互间的距离不得小于1m。采用外引接地时，外引接地体的中心与配
《电力系统分析》试题
《电力系统分析》试题 一、选择题 1．采用分裂导线的目的是（A） A.减小电抗 B.增大电抗 C.减小电纳 D.增大电阻 2．下列故障形式中对称的短路故障为（ C ） A.单相接地短路 B.两相短路 C.三相短路 D.两相接地短路 3．简单系统静态稳定判据为（A） A.>0 B.<0 C.=0 D.都不对 4．应用等面积定则分析简单电力系统暂态稳定性，系统稳定的条件是（ C ）A.整步功率系数大于零 B.整步功率系数小于零 C.最大减速面积大于加速面积 D.最大减速面积小于加速面积 5．频率的一次调整是（A） A.由发电机组的调速系统完成的 B.由发电机组的调频系统完成的 C.由负荷的频率特性完成的 D.由无功补偿设备完成的 6.系统备用容量中，哪种可能不需要( A) A.负荷备用 B.国民经济备用 C.事故备用 D.检修备用
7．电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的（A）A.可靠性要求 B.经济性要求 C.灵活性要求 D.优质性要求 9．中性点不接地系统发生单相接地短路时，非故障相电压升高至（A） A.线电压 B.1.5倍相电压 C.1.5倍线电压 D.倍相电压 10.P-σ曲线被称为( D ) A.耗量特性曲线 B.负荷曲线 C.正弦电压曲线 D.功角曲线 11.顺调压是指( B ) A.高峰负荷时，电压调高，低谷负荷时，电压调低 B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高 C.高峰负荷，低谷负荷，电压均调高 D.高峰负荷，低谷负荷，电压均调低 12.潮流方程是( D ) A.线性方程组 B.微分方程组 C.线性方程 D.非线性方程组 13.分析简单电力系统的暂态稳定主要应用( B ) A.等耗量微增率原则 B.等面积定则 C.小干扰法 D.对称分量法 14.电力线路等值参数中消耗有功功率的是（A） A.电阻 B.电感 C.电纳 D.电容
电线电缆规格型代表的含义
一电缆型号-电线电缆规格型号-屏蔽电缆型号- 控制电缆型号- 通信电缆型号-矿用通信电缆型号- 铠装电缆规格型号 1) 类别：H ——市内通信电缆 HP ——配线电缆 HJ ――局用电缆 (2)绝缘：Y――实心聚烯烃绝缘 YF――泡沫聚烯烃绝缘 YP ――泡沫/实心皮聚烯烃绝缘 ( 3)内护层：A ――涂塑铝带粘接屏蔽聚乙烯护套 S――铝，钢双层金属带屏蔽聚乙烯护套 V――聚氯乙烯护套 ( 4)特征：T ――石油膏填充 G 咼频隔离 C——自承式 (5)外护层：23 ――双层防腐钢带绕包销装聚乙烯外被层 33 ――单层细钢丝铠装聚乙烯被层 43 ――单层粗钢丝铠装聚乙烯被层 53 ――单层钢带皱纹纵包铠装聚乙烯外被层 553 ――双层钢带皱纹纵包铠装聚乙烯外被层 2) BV 铜芯聚氯乙烯绝缘电线； BLV 铝芯聚氯乙烯绝缘电线；
BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线； BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线； BVR 铜芯聚氯乙烯绝缘软线； RV 铜芯聚氯乙烯绝缘安装软线； RVB 铜芯聚氯乙烯绝缘平型连接线软线； BVS 铜芯聚氯乙烯绝缘绞型软线； RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线； BYR 聚乙烯绝缘软电线； BYVR 聚乙烯绝缘聚氯乙烯护套软线； RY 聚乙烯绝缘软线； RYV 聚乙烯绝缘聚氯乙烯护套软线 3) 电缆的型号由八部分组成： 一、用途代码－不标为电力电缆，K 为控制缆，P 为信号缆； 二、绝缘代码—Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯 三、导体材料代码－不标为铜，L 为铝； 四、内护层代码—Q 铅包，L 铝包，H 橡套，V 聚氯乙稀护套 五、派生代码—D 不滴流，P 干绝缘； 六、外护层代码 七、特殊产品代码—TH 湿热带，TA 干热带； 八、额定电压—单位KV 有关电缆型号的问题 1、SYV :实心聚乙烯绝缘射频同轴电缆 2、SYWV（Y）：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、
接地作用和接地原理方法
l）接地的作用 接地的作用总的步说只有两种：保护人和设备不受损害；抑制干扰；抑制干扰接地在有的书中又叫工作接地，而前者又叫保护接地。 ①保护接地 保护接地是将DCS中平时不带电的金属部分（机柜外壳，操作台外壳等)与地之间形成良好的导电连接，以保护设备和人身安全。原因是DCS的供电是强电供电（220V或11OV），通常情况下机壳等是不带电的，当故障发生（如主机电源故障或其它故障）造成电源的供电火线与外壳等导电金属部件短路时，这些金属部件或外壳就形成了带电体，如果没有很好的接地，那么这带电体和地之间就有很高的电位差，如果人不小心触到这些带电体，那么就会通过人身形成通路，产生危险。因此，必须将金属外壳和地之间作很好的连接，使机壳和地等电位。此外，保护接地还可以防止静电的积聚。 ②工作接地 工作接地是为了使DCS以及与之相连的仪表均能可靠运行并保证测量和控制精度而设的接地。它分为机器逻辑地、信号回路接地、屏蔽接地，在石化和其它防爆系统中还有本安接地。 ·机器逻辑地，也叫主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V等电源的输出地。 ·信号回路接地，如各变送器的负端接地，开关量信号的负端接地等。 ·屏蔽接地（模人信号的屏蔽层的接地）。 ·本安接地，是本安仪表或安全栅的接地。这种接地除了抑制干扰外，还有使仪表和系统具有本质安全性质的措施之一。本安接地会因为采用的设备的本实措施不同而不同，下面以齐纳式安全栅为例，说明其接地内容，如图3．413所示：该图是一个齐纳式安全栅的接地原 理图。
安全栅的作用是保护危险现场端永远处于安全电源和安全电压范围之内。如果现场端短路，则由于负载电阻和安全栅电阻R的限流作用，会将导线上的电流限制在安全范围内，使现场端不至于产生很高的温度，引起燃烧。第二种情况，如果计算机一端产生故障，则高压电信号加入了信号回路，则由于齐纳二级的嵌位作用，也使电压位于安全范围。 值得提醒的是，由于齐纳安全栅的引入，使得信号回路上的电阻增大了许多，因此，在设计输出回路的负载能力时，除了要考虑真正的负载要求以外，还要充分考虑安全栅的电阻，留有余地。 除了上述几种接地外，在很多场合下容易引起混乱的还有一个供电系统地，也叫交流电源工作地，它是电力系统中为了运行需要设的接地(如中性点接地）。 （l）接地要求和方法： 上面介绍了六种接地：供电系统地、保护地、逻辑地、屏蔽地安全栅地、信号回路地。对这六种接地，各家有各家的要求，虽然大都强调一点接地，接地电阻必须小于1欧姆等，但具体内容上差别很大，下面给出几个例子介绍常遇到的接地要求和方法。 ①供电系统地：在很多企业，特别是电厂、冶炼厂等，其厂区内有一个很大的地线网，而通常供电系统的地是与地线网连在一起的。有的厂家强调计算机系统的所有接地必须和供电系统地以及其它（如避雷地）严格分开，而且之间至少应保持15m以上的距离。为了彻底防止供电系统地的影响，建议供电线线路用隔离变压器隔开。这对那些电力负荷很重，而且负荷经常启停的单位是应注意的。从抑制干扰的角度来看，将电力系统地和计算机系统的所有地分开是很有好处的，因为一般电力系统的地线是不太干净的。但从工程角度来看，在有些场合下单设计算机系统地并保证其与供电系统地隔开一定距离是很困难的，这时可以考虑能否将计算机系统的地和供电地共用一个，这要考虑几个因素： ·供电系统地上是否干扰很大，如大电流设备启停是否频繁，对地产生的干扰是否大；·供电系统地的接地电阻是否足够小，而且整个地网各个部分的电位差是否很小，即地网的各部分之间是否阻值很小（＜1W） ·DCS的抗干扰能力以及所用到的传输信号的抗干扰能力，例如有无小信号(电偶，热电阻）的直接传输等。 ②所有计算机接线涉及到的接地采用一点接地方式，在这一点上，也有很多争议。有的厂 家系统提出几个地：逻辑地、屏蔽地（又叫模拟地）、信号地、保护地分别自己接地在地上打接地装置，而大部分系统则指出各种地在机柜内部自己分别接地，汇于一点，然后用较粗的导体（铜）将各汇地点朕起来，接到一个公共的接地体上。这里有几点需要注意：DCS 本身是由多台设备组成的，除了控制站以外，还包括很多外设，而且数据也不止一台，这就涉及到了多台设备，多种接地的问题。此外，一般的DCS的供电是各站（控制站，操作站等)用专门一条线单独供电，即彼此之间不相互供电。图3．4．14是一种常用的多站接地图。

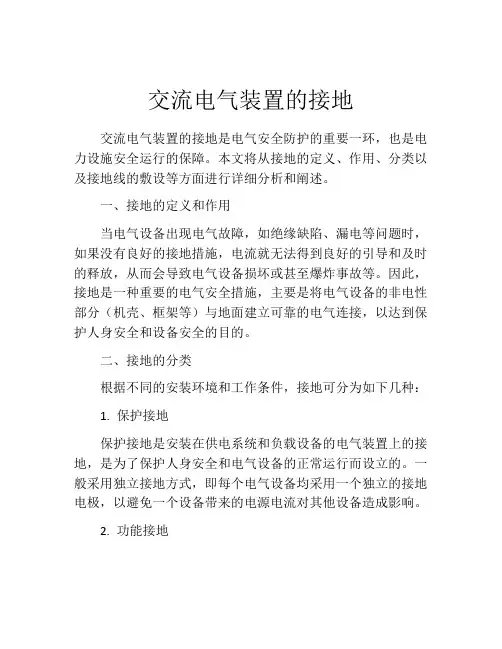

低压电力系统的保护接地分析 李荣根
低压电力系统的保护接地分析李荣根 摘要：接地在电气技术上具有很高的重要性、普遍性和复杂性。各种系统均有 多种复杂的接地要求，而且是与系统紧密联系的组成部分。 关键词：接地：保护；低压电力系统； 从功能性接地和非功能性接地两方面解析了接地的作用及保护原理，说明了 防止电击措施有多种，等电位联结只是其中使用最广泛、方便和经济的一种。 一、低压系统接地分类 低压系统接地分为TN、TT和IT。第一种代表变压器中性点接地（工作接地）方式，第二种代表用电设备外壳接地方式。T－直接接地；I－不接地；N－外壳与中性点金属连接；第一种决定电力系统的工作接地方式，第二种决定了设备的保 护接地方式。高压系统只是说工作接地包含有效接地和非有效接地，而低压系统 不仅表明电源侧工作接地，同时还表明了用户侧的保护接地。由于低压系统有中 性线引出，因此，在分析计算时需考虑接地电流和接零电流，两者大小可能不一样。高压系统的电气设备金属外壳都要求直接接地，低压系统设备金属外壳实质 上也是要求直接接地。那么外壳接地是不是就能起到保护作用呢？回答是否定的，只有满足一定的条件才是安全的。根据《交流电气装置的接地设计规范》推荐： 短时间（15 s）内体重50 kg的人承受的最大交流电流有效值是Ib＝116/t（mA），体重70 kg的人承受的最大交流电流有效值是Ib＝157/t（mA）。长时间内作用在人身上的电压小于50 V（通过电流30 mA）是安全的。出现接地故障时人体是否 安全，小电流接地系统按照长时间接触验算。大电流接地系统按照短时间接触验算。 1.保护接地。为电气安全，将系统、装置或设备的一点或多点接地。 2.接地电压。电气设备发生接地故障时，其接地部分与大地零电位点之间的 电位差称之为接地电压。 3.转移电压。接地故障电流流过接地系统时，由一端与该接地系统连接的金 属导体传递的接地系统对参考地之间的电位差。 4.接触电压。接地故障电流通过接地装置时，地表面形成电位分布，设备垂 直距离2 m和地面水平距离1 m处之间的电位差。此处1 m处容易误导，设备往 往距离其接地装置相当远，用接地线连接的设备外壳电位与接地装置一样，虽然 人距离设备水平距离1 m，实际人与设备外壳的电位差应是人与接地装置之间的 电位差，绝不是1 m的电位差。 5.跨步电压。接地故障电流通过接地装置在地面水平距离为1 m的两点之间 的电位差。人体能够承受的电压不仅与电流还与人体电阻有关，人体电阻变化范 围很大，我国采用1.5 kΩ作为参考值，人体单脚接地等效金属圆盘电阻3ρ。 二、高压配电装置接地 由于开关站和变电所的进线电源一般是10 kV及以上的高压，亦有可能出现 接地故障，所以有必要简单介绍高压配电装置的接地。高压电力系统的接地分为 有效接地和非有效接地。非有效接地系统向1 kV以下低压装置供电的高压配电装 置的保护接地电阻R≤50/I且不应大于4Ω，高压配电装置金属外壳的对地电压不 得超过50 V。接触电压和跨步电压小于接地电压，自然满足安全性要求。非有效 接地系统单相接地故障电流是线路电容电流，数值较小，所以一般容易做到。有 效接地系统向1 kV以下低压装置供电的高压配电装置的保护接地电阻R≤2 000/I。故障时接地电压允许值可达2 000 V，切除故障时间0.4 s，应该考虑均压措施。利
常见的电缆电线种类及工程知识
常见的电缆电线种类及工程知识 1、常用的电线、电缆按用途分有哪些种类？ 答：按用途可分为裸导线、绝缘电线、耐热电线、屏蔽电线、电力电缆、控制电缆、通信电缆、射频电缆等。 2、绝缘电线有哪几种？ 答：常有的绝缘电线有以下几种：聚氯乙烯绝缘电线、聚氯乙烯绝缘软线、丁腈聚氯乙烯混合物绝缘软线、橡皮绝缘电线、农用地下直埋铝芯塑料绝缘电线、橡皮绝缘棉纱纺织软线、聚氯乙烯绝缘尼龙护套电线、电力和照明用聚氯乙烯绝缘软线等。 3、电缆桥架适合于何种场合？ 答：电缆桥架适用于一般工矿企业室内外架空敷设电力电缆、控制电缆，亦可用于电信、广播电视等部门在室内外架设。 4、电缆附件有哪些？ 答：常用的电附件有电缆终端接线盒、电缆中间接线盒、连接管及接线端子、钢板接线槽、电缆桥架等。 5、什么叫电缆中间接头？ 答：连接电缆与电缆的导体、绝缘屏蔽层和保护层，以使电缆线路连接的装置，称为电缆中间接头。
电缆的型号由八部分组成： 一、用途代码－不标为电力电缆，K为控制缆，P为信号缆； 二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯 三、导体材料代码－不标为铜，L为铝； 四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套 五、派生代码－D不滴流，P干绝缘； 六、外护层代码 七、特殊产品代码－TH湿热带，TA干热带； 八、额定电压－单位KV 有关电缆型号的问题 1、SYV：实心聚乙烯绝缘射频同轴电缆 2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程 SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯） 3、RVV护套线、RVVP屏蔽线信号控制电缆适用于楼宇对讲、防盗报警、消防、自动抄表等工程 RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯 用途：仪器、仪表、对讲、监控、控制安装 4、RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号 5、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量 6、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明 7、AVVR聚氯乙烯护套安装用软电缆
电力系统中性点接地方式分类、特征及应用
电力系统中性点接地方式分类、特征及应用 摘要：供电系统的中性点接地方式涉及电网的安全运行，供电可靠性，过电压和绝缘的配合，继电保护，接地设计等多个因素，而且对通信和电子设备的电子干扰、人身安全等方面有重要影响。目前供配电系统的接地方式主要有中性点不接地、中性点直接接地、中性点经电阻接地和中性点经消弧线圈接地四种，本文对这四种中性点接地方式进行了分类、分析与比较，并针对发展中城市配电系统中接地变的应用进行分析和建议。 关键词：中性点接地系统接地变 电力系统中性点接地方式是指电力系统中的发电机和变压器的中性点与地的连接方式。可以分为大接地电流系统和小接地电流系统，前者即中性点直接接地电流系统，后者又分为中性点不接地系统和中性点经消弧线圈或电阻接地系统。 1.大接地电流系统 大接地电流系统，即将中性点直接接地。该系统运行中若发生一相接地故障时，就形成单相接地短路，线路上将流过很大的短路电流，使线路保护装置迅速动作，断路器跳闸切除故障。大电流接地系统在发生单相接地故障时，中性点电位仍为零，非故障相对地电压基本不变，这是它的最大优点。因此在这种系统中的输电设备绝缘水平只需按电网的相电压考虑，较为经济。此外，该系统单相接地故障时，不会产生间歇性电弧引起的过电压，不会因此而导致设备损坏。大接地电流系统不装设绝缘监察装置。 中性点直接接地系统缺点也很多，首先是发生单相接地故障时，不允许电网继续运行，防止短路电流造成较大的损失，因此可靠性不如小接地电流系统。其次中性点直接接地系统在运行中若发生单相接地故障时，其接地点还会产生较大的跨步电压与接触电压。中性点直接接地系统单相接地故障时产生的接地电流较大，对通讯系统的干扰影响也大，特别是当电力线路与通讯线路平行走向时，由于耦合产生感应电压，对通讯造成干扰。 2.小接地电流系统 小电流接地系统，即中性点不接地或经消弧线圈或电阻接地系统。小接地电
电力系统接地分类
电力系统接地分类详解 电力系统接地分类详解 在电力系统中，接地是用来保护人身及电力、电子设备安全的重要措施。通常我们将接地分为工作接地、系统接地、防雷接地、保护接地，用他们来保护不同的对象，这几种接地形式从目的上来说是没有什么区别的，均是通过接地接地导体将过电压产生的过电流通过接地装置导入大地，从而实现保护的目的。现代工厂在接地上都要求形成一张严密的网，而所有的被保护对象都挂在这个安全的接地网上，但不同的接地都需要从接地装置处的等电位点连接。 对于防雷接地，主要是通过将雷电产生的雷击电流通过接地网这一有效途径引入大地，从而对建筑物起到保护作用。一般有两种避雷方式供选择，其一是避雷针接地，其二是采用法拉第笼方式接地。它们是两种不同的防雷模式，它们在防雷原理上有显著的区别。避雷针的原理是空中拦截闪电、使雷电通过自身放电，从而保护建筑物免受雷击，避雷针的保护范围是从地面算起的以避雷针高度为滚球半径的弧线下的面积，对于法拉第笼，它认为避雷针的范围很小，而且在避雷针保护的空间内仍有电磁感应作用，而且避雷针附近是强的电磁感应区，有很大的电位梯度，在它周围有陡的跨步电压存在，在这一范围内的人们有生命危险，鉴于种种观点，现在的防雷接地系统中法拉第笼占有重要地位。实验证明，一个封闭的金属壳体是全屏蔽的，在雷电流通过时，是沿着壳体的外表面流入大地，而在壳体的内部没有感应电动势及磁通，即雷电流没有对内部的设备产生干扰效应。而法拉第笼下部的环状接地环、等电位均压网也避免了人在此等电位环境中被雷击的危险。 采用保护接地是当前低压电力网中的一种行之有效的安全保护措施。通常有两种做法，即接地保护和接零保护。将设备和用电装置的中性点、外壳或支架与接地装置用导体作良好的电气连接是电气工作的一个重点，也就是我们通常说的接地。将电气设备和用电装置的金属外壳与系统零线相接叫做接零。由于电力系统中采用保护接地，是我们对用电设备、金属结构及电子等设备采取的接地保护措施，这样就可以避免电器设备漏电、线路破损或绝缘老化漏电等漏电事故造成
为什么要接地线据说不接地线后果很严重赶紧看看你们家的吧
“地线”在家庭用电中是十分重要的，但有些地区的供电网中却没有地线，很多朋友会好奇，什么三地线？地线有什么作用？不接地线又会导致哪些后果？ 什么地线？ 地线，又称避雷线，是指用来将电流引入大地的导线;电气设备漏电时，电流通过地线进入大地。地线的符号是E(Earth);可分为供电地线、电路地线两种。按我国现行标准，GB2681中第三条依导线颜色标志电路时，一般应该是相线—A相黄色，B相绿色，C相红色。零线—淡蓝色，地线是黄绿相间，如果是三孔插座，左边是零线，中间(上面)是地线，右边是火线。 1 简单的说：接地线是电气保护中的一种方式。它的作用是当你的电器设备漏电或感应带电时能够快速通过接地线将电流引入大地从而使设备外壳不再带电，从而保证了人员后设备的安全。 例如：家用电器设备由于绝缘性能不好或使用环境潮湿,会导致其外壳带有一定静电,严重时会发生触电事故.为了避免出现的事故可在电器的金属外壳上面连接一根电线,将电线的另一端接入大地,一旦电器发生漏电时接地线会把静电带入到大地释放掉.另外对于电器维修人员在使用电烙铁焊接电路时,有时会因为电烙铁带电而击穿损坏电器中的集成电路,这一点比较重要.使用电脑的朋友有时也会忽略主机壳接地,其实给电脑主机壳接根地线,在一定程度上可以防止死机现象的出现.
2 在电力系统中接地线：是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具.按部颁规定,接地线必须是25mm 2 以上裸铜软线制成. 在电器中：接地线就是接在电气设备外壳等部位及时的将因各种原因产生的不安全的电荷或者漏电电流导出的线路. 通俗点说：接地可以防止用电设备表面的静电或漏电对人造成点击伤害.大功率电器尤其需要注意.
电力系统分析-试题第二套
第二套 一、判断题 1、分析电力系统并列运行稳定性时，不必考虑负序电流分量的影响。（） 2、任何不对称短路情况下，短路电流中都包含有零序分量。（） 3、发电机中性点经小电阻接地可以提高和改善电力系统两相短路和三相短路时并列运行的暂态稳定性。（） 4、无限大电源供电情况下突然发生三相短路时，短路电流中的周期分量不衰减, 非周期分量也不衰减。（） 5、中性点直接接地系统中，发生儿率最多且危害最大的是单相接地短路。（） 6、三相短路达到稳定状态时，短路电流中的非周期分量已衰减到零，不对称短 路达到稳定状态时，短路电流中的负序和零序分量也将衰减到零。（） 7、短路电流在最恶劣短路情况下的最大瞬时值称为短路冲击电流。（） 8、在不计发电机定子绕组电阻的情况下，机端短路时稳态短路电流为纯有功性质。（） 9、三相系统中的基频交流分量变换到系统中仍为基频交流分量。（） 10、不对称短路时，短路点负序电压最高，发电机机端正序电压最高。（） 二、选择题 1、短路电流最大有效值出现在（）。 A短路发生后约半个周期时B、短路发生瞬间；C、短路发生后约1/4周期时。 2、利用对称分量法分析计算电力系统不对称故障时，应选（）相作为分析计算的基本相。 A、故障相； B、特殊相； C、A相。 3、关于不对称短路时短路电流中的各种电流分量，下述说法中正确的是 （）。 A、短路电流中除正序分量外，其它分量都将逐渐衰减到零； B、短路电流中除非周期分量将逐渐衰减到零外，其它电流分量都不会衰减： C、短路电流中除非周期分量将逐渐衰减到零外，其它电流分量都将从短路瞬间的起始值衰减 到其稳态值。 4、不管电力系统发生什么类型的不对称短路，短路电流中一定存在（）。
电线电缆分类汇总
电线电缆分类详细介绍 来源：本站更新时间:2010-11-24 15:49:57 浏览量：118 电线电缆是指用于电力、通信及相关传输用途的材料。“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。 电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。 电线电缆命名 电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？ 电线电缆产品的命名有以下原则： 1、产品名称中包括的内容 (1)产品应用场合或大小类名称 (2)产品结构材料或型式； (3)产品的重要特征或附加特征 基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。 2、结构描述的顺序 产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。 3、简化 在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。 案例： 额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 (太长了！) “额定电压8.7/15kV”——使用场合/电压等级 “阻燃”——强调的特征 “铜芯”——导体材料 “交联聚乙烯绝缘”——绝缘材料 “钢带铠装”——铠装层材料及型式(双钢带间隙绕包) “聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料) “电力电缆”——产品的大类名称 与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见下面的说明。 型号 电线电缆的型号组成与顺序如下： [1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征] 1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。 型号中的省略原则：电线电缆产品中铜是主要使用的导体材料，故铜芯代号T省写，但
电力系统接地讲解知识
电力系统的中性点接地有三种方式： 有效接地系统（又称大电流接地系统） 小电流接地系统（包含不接地和经消弧线圈接地） 经电阻接地系统（含小电阻、中电阻和高电阻） 大电流接地系统 用于110kV及以上系统及。该系统在单相接地时，另外两相对地电压基本不变，系统过电压较低，对110kV及以上系统抑制过电压有利，但此时接地电流很大，运行设备很难长时间通过此电流，接地相对地电压很低，甚至为零，系统电压严重不平衡，许多电气设备无法正常工作，必须及时切除接地点。大电流接地系统要求部分主变的中性点接地，避免单相接地时短路电流过大。这些主变必须有一个三角形接线的绕组，以构成零序通路，降低零序阻抗。主变的零序阻抗一般为正序阻抗的1/3，线路的零序阻抗一般为正序阻抗的3倍。 作为220kV枢纽变电站的主变必须并列运行。其中一台主变的220kV侧中性点和110kV侧中性点必须直接接地，其他主变中性点通过间隙接地。好处是110kV侧零序阻抗稳定，有利于该110kV系统零序定值的计算和整定，零序过流保护的保护范围变化很小，容易保持其阶梯特性；未220kV系统提供稳定的零序电源，保持220kV系统零序保护的方向性和稳定性。主变220kV侧中性点和110kV侧中性点均加装间隙保护，保护动作跳开各侧断路器。 作为220kV负荷变电站的主变必须分列运行。此时所有主变的220kV侧中性点必须通过间隙接地，110kV侧中性点全部接地运行。所有主变不能相220kV系统提供零序电流，110kV 侧零序阻抗稳定。主变220kV侧中性点加装间隙保护，保护动作跳开各侧断路器。 作为链式接线的220kV变电站，其220kV侧母线并列运行并有两个电源。虽然主变分列运行，但必须有一台主变的220kV侧中性点直接接地，其他主变的220kV侧中性点通过间隙接地。110kV侧中性点必须全部直接接地。主变220kV侧中性点加装间隙保护，保护动作跳开各侧断路器。 目前运行的110kV变电站全部主变均分裂运行，其电源侧母线为单电源。所以主变110kV 侧中性点通过间隙接地，并且不再加装间隙保护。 0.4kV系统均采用大电流接地运行。对于Y/Y0接线的变压器，零序阻抗很大。虽然接入的负荷多为单相负荷，由于每个负荷较小，并不一定会造成三相负荷电流严重不一致（中性点电流小于额定电流的25％），不会造成三相电压严重不平衡。但当线路出现对地短路时，短路电流较小，往往不能使断路器（空气开关）跳开或熔断器熔断，致使事故扩大，许多情况下形成火灾。此时应在变压器中性点引线处加装过流保护，跳开高压侧断路器。显然这是比较复杂的。 使用△/Y0接线的变压器，可以克服这一缺点。但充油变压器的分接开关制作比较困难，尤
2019国家电网电力系统分析笔试题2
2019国家电网电力系统分析笔试题2 湖北国家电网招聘笔试即将来临，接下来就要耐心等待招聘笔试的公告发布啦!对于没有笔试经验的同学来说一定是没有头绪的，中公国企小编在这里整理了有关湖北国家电网招聘笔试的各类习题，大家可以来参考一下，满满的都是干货哦！试题内容/详情如下： ★何谓潜供电流?它对重合闸有何影响?如何防止? 【中公解析】 当故障线路故障相自两侧切除后,非故障相与断开相之间存在的电容耦合和电感耦合,继续向故障相提供的电流称为潜供电流。由于潜供电流存在,对故障点灭弧产生影响,使短路时弧光通道去游离受到严重阻碍,而自动重合闸只有在故障点电弧熄灭且绝。 缘强度恢复以后才有可能重合成功。潜供电流值较大时,故障点熄弧时间较长,将使重合闸重合失败。 为了减小潜供电流,提高重合闸重合成功率,一方面可采取减小潜供电流的 措施:如对500kV中长线路高压并联电抗器中性点加小电抗、短时在线路两侧投入快速单相接地开关等措施;另一方面可采用实测熄弧时间来整定重合闸时间。 ★什么叫电力系统理论线损和管理线损? 【中公解析】 理论线损是在输送和分配电能过程中无法避免的损失,是由当时电力网的负荷情况和供电设备的参数决定的,这部分损失可以通过理论计算得出。管理线损是电力网实际运行中的其他损失和各种不明损失。例如由于用户电能表有误差,使电能表的读数偏小;对用户电能表的读数漏抄、错算,带电设备绝缘不良而漏电,以及无电能表用电和窃电等所损失的电量。 ★什么叫自然功率? 【中公解析】 运行中的输电线路既能产生无功功率(由于分布电容)又消耗无功功率(由于串联阻抗)。当线路中输送某一数值的有功功率时,线路上的这两种无功功率恰好能相互平衡,这个有功功率的数值叫做线路的"自然功率"或"波阻抗功率"。
电线电缆是如何分类
——资料摘自东莞市恩瑞实业有限公司 电线电缆该如何分类 电线电缆是如何分类的呢?电线电缆行业按照国家统计局的分类，属于电气机械及器材制造业。按用途分类，主要包括裸导线、绕组线、电气装备用电缆、电力电缆、通信电缆与光缆。 电线电缆产品按电压等级划分，可分为低压、中压、高压、超高压和特高压等不同电压等级。在我国是按照以下电压等级分类的： 110KV—1000KV之间的电压被称为输电电压，完成电能的远距离传输功能。 输电电压中， 1000KV交流及直流正负660KV以上等级的电压被称为特高压。 330KV—750KV等级的输电电压为超高压， 110KV—220KV之间的电压为高压。 110KV以下的电压被称为配电电压，完成对电能进行降压处理并按一定方式分配至电能用户的功能。 普通线缆企业主要是通过赚取加工费来获得利润。企业在与客户签订销售合同时，一般以铜(铝)杆的采购价格加上一定比例毛利作为销售价格。在铜(铝)杆的采购方面，采购价格有的采用现价模式，有的采用铜铝现货价加铜铝杆加工费的定价模式，不同的采购与销售模式使得线缆企业在应对原材料价格波动时会产生不同的风险敞口。 东莞市恩瑞实业有限公司，是一家主要专业从事于研发、生产和销售安防通信线缆和智能弱电综合布线的高科技现代化企业。公司采取全球范围内渠道分销为主，工程为辅的销售模式;主要产品有：网线,电视线,闭路线,电源线,电梯线等智能建筑弱电布线系统电缆和配套件、高速数字网络通信系统电缆和配套件、高级音响系统电缆和配套件、智能家居监控楼宇对讲系统电缆和配套件、电脑周边数据连接电线电缆和配套件。 公司总部位于世界制造业名城—东莞市。旗下拥有品牌：…Enri-Link 恩瑞光电?，公司以一流的技术研发团队和管理精英、全套国外先进生产线和检测设备、现代化厂房设施和先进的技术研发能力为后盾，坚持“顾客至上、价值为本、人才第一”的经营理念，推出配套工程“一站式采购”项目，赢得了广大客户的认可和好评，客户战略合作伙伴遍及全国各地。 公司领导高瞻远瞩，着眼互惠互利长远合作，坚持…厚德务实，和谐共赢?的人生准则，进行了各方面的资源整合并实现了有效利用，达到利益共享化。
电力系统的接地形式(图示)
N = N eutral Conductor PE = P rotection- E arth Conductor PEN = P rotectitive- E arth- N eutral- Conductor T = T erre = Earthing I = I solation S = S eparated Neutral and Protective Conductor C = C ombined Neutral and Protective Conductor Abb. 6 TN-S-System Abb. 7 TN-C System Abb. 8 TN-C-S System Abb.9 TT System Abb. 10 IT System Network configuration Power systems Network configuration Network configurations are differed as per kind of – direct current, alternating current – “number of active conductors and the kind of earth connection” using the following characters: First letter: earthing of the current source (part 300, VDE 0100): T – direct earthing of a point I - insulation of all active parts of earth or connection of a point with the earth via an impedance. Second letter: earthing of elements of electrical machine: T – element is directly earthed, independent of the earthing of a point of a current source N – element is directly connected to the operating earth electrode (in networks of alternating voltage the earthed point is mostly the neutral point). Further letters: arrangement of neutral conductor and protective conductor in the TN-system: S – functions of neutral and protective conductor by separate conductors C – functions of neutral and protective conductor combined in one conductor (PEN). In TN-systems a point is directly earthed (operating earth electrode). The elements of the electrical machine are connected to this point via PE- or PEN-conductor. Three types of TN-systems are to be differed (part 300, VDE 0100): TN-S-system - Separated neutral and protective conductor in the entire network (diagram 6)TN-C-system - Functions of neutral and protective conductor are combined in the entire network in one conductor, the PEN- conductor (diagram 7).TN-C-S-system - In one part of the network the neutral and the protective conductor are combined (PEN- conductor) (diagram 8). In the TT-system a point is directly earthed (operating earth electrode). The elements of the electrical machine are connected with earth electrodes, that are separated from the operating earth electrode (diagram 9). The IT-system has no direct connection between active conductors and earthed parts. The elements of the electrical machine are earthed (diagram 10).
接地线的作用是什么
接地线的作用是什么？？不接地有什么后果？？（实验教学法） 接地线的作用是把有可能带电金属壳上的电引到大地中，以免人触到发生触电事故。不接地，一旦设备发生漏电现象，人一旦碰到带电体，就有可能发生触电事故。 接地线可以把泄露的电流分导到地面，避免触电。 接地线主要是为了防止漏电伤人，对机器的本身到没有什么影响 接地线的结构 验电、接地极的深度，挂接要求，拆掉要求。接地线的捆扎方法，（演示教学法） 学生分组练习：情景教学法，角色扮演 评价打分及要求 主题：接地线的作用和使用应注意事项 挂接地线是保护检修人员的一道安全屏障，是电力员工的生命线，可防止突然来电对人体的伤害。但实际工作中，由于接地线使用频繁且操作看似简单，容易使人产生麻痹思想，其重要性也往往被人忽视，经常出现不正确的使用情况，以致降低甚至有时失去了接地线的安全保护作用，必须引起足够重视。 挂接地线是一项重要的电气安全技术措施，其操作过程应该严肃、认真、符合技术规范要求，千万不可马虎大意。因此，要正确使用接地线，规范挂、拆接地线的行为，自觉培养严谨的安全工作作风，提高自身的安全素质，才能拒危险隐患于千里之外，才能避免由于接地线原因引起的电气事故。 现根据实际工作中，接地线的使用应注意以下事项。 1、工作之前必须检查接地线。软铜线是否断头，螺丝连接处有无松动，线钩的弹力是否正常，不符合要求应及时调换或修好后再使用。 2、挂接地线前必须先验电，未验电挂接地线是基层中较普遍的习惯性违章行为，在悬挂时接地线道体不能和身体接触。 3、在工作地点两段两端悬挂接地线，以免用户倒送电、感应电的可能，深受其害的例子不少。
4、在打接地桩时，要拨能借地体能快速疏通事故大电流，保证接地质量。 5、要爱护接地线。接地线在使用过程中不得扭花，不用时应将软铜线盘好，接地线在拆除后，不得从空中丢下或随地乱摔，要用绳索传递，注意接地线的清洁工作。 6、新工作人员必须经过对接地线使用的培训、学习，考核合格后，方能单独从事接地线操作或使用工作。 7、按不同电压等级选用对应规格的接地线。 8、严禁使用其它金属线代替接地线。 9、现场工作不得少挂接地线或者擅自变更挂接地线地点。 10、接地线具有双面性，它具有安全的作用，使用不当也会产生破坏效应，所以工作完毕要及时拆除接地线。带接地线合开关会损坏电气设备和破坏电网的稳定，会导致严重的恶性电气事故。
单点接地和多点接地剖析
有三种基本的信号接地方式：浮地、单点接地、多点接地。 1 浮地目的：使电路或设备与公共地线可能引起环流的公共导线隔离起来，浮地还使不同电位的电路之间配合变得容易。缺点：容易出现静电积累引起强烈的静电放电。折衷方案：接入泄放电阻。 2 单点接地方式：线路中只有一个物理点被定义为接地参考点，凡需要接地均接于此。缺点：不适宜用于高频场合。 3 多点接地方式：凡需要接地的点都直接连到距它最近的接地平面上，以便使接地线长度为最短。缺点：维护较麻烦。 4 混合接地按需要选用单点及多点接地。 PCB中的大面积敷铜接地其实就是多点接地所以单面Pcb也可以实现多点接地 多层PCB大多为高速电路地层的增加可以有效提高PCB的电磁兼容性是提高信号抗干扰的基本手段，同样由于电源层和底层和不同信号层的相互隔离减轻了PCB的布通率也增加了信号间的干扰。 在大功率和小功率电路混合的系统中，切忌使用，因为大功率电路中的地线电流会影响小功率电路的正常工作。另外，最敏感的电路要放在A点，这点电位是最稳定的。解决这个问题的方法是并联单点接地。但是，并联单点接地需要较多的导线，实践中可以采用串联、并联混合接地。
将电路按照特性分组，相互之间不易发生干扰的电路放在同一组，相互之间容易发生干扰的电路放在不同的组。每个组内采用串联单点接地，获得最简单的地线结构，不同组的接地采用并联单点接地，避免相互之间干扰。 这个方法的关键：绝不要使功率相差很大的电路或噪声电平相差很大的电路共用一段地线。 这些不同的地仅能在通过一点连接起来。
为了减小地线电感，在高频电路和数字电路中经常使用多点接地。在多点接地系统中，每个电路就近接到低阻抗的地线面上，如机箱。电路的接地线要尽量短，以减小电感。在频率很高的系统中，通常接地线要控制在几毫米的范围内。 多点接地时容易产生公共阻抗耦合问题。在低频的场合，通过单点接地可以解决这个问题。但在高频时，只能通过减小地线阻抗（减小公共阻抗）来解决。由于趋肤效应，电流仅在导体表面流动，因此增加导体的厚度并不能减小导体的电阻。在导体表面镀银能够降低导体的电阻。 通常1MHz以下时，可以用单点接地；10MHz以上时，可以用多点接地，在1MHz和10MHz之间时，可如果最长的接地线不超过波长的1/20，可以用单点接地，否则用多点接地。
