注塑机工作原理及构造
第一章 注塑机工作原理及构造
第一节 注塑机工作原理

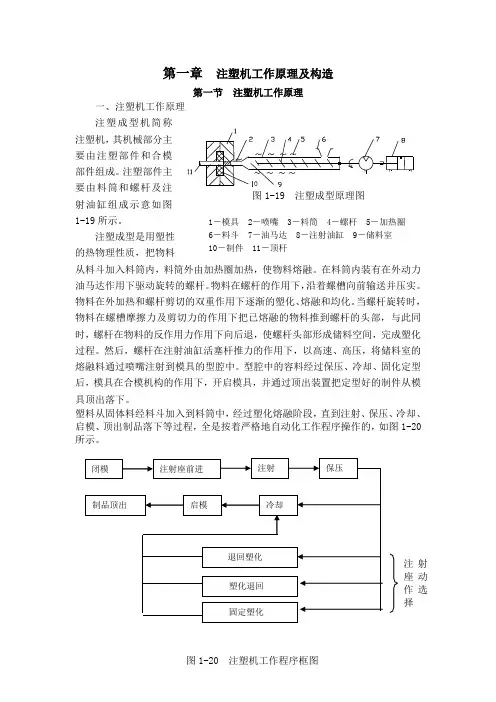

一、注塑机工作原理 注塑成型机简称注塑机，其机械部分主要由注塑部件和合模部件组成。注塑部件主要由料筒和螺杆及注射油缸组成示意如图1-19所示。
注塑成型是用塑性 的热物理性质，把物料
从料斗加入料筒内，料筒外由加热圈加热，使物料熔融。在料筒内装有在外动力油马达作用下驱动旋转的螺杆。物料在螺杆的作用下，沿着螺槽向前输送并压实。物料在外加热和螺杆剪切的双重作用下逐渐的塑化、熔融和均化。当螺杆旋转时，物料在螺槽摩擦力及剪切力的作用下把已熔融的物料推到螺杆的头部，与此同时，螺杆在物料的反作用力作用下向后退，使螺杆头部形成储料空间，完成塑化过程。然后，螺杆在注射油缸活塞杆推力的作用下，以高速、高压，将储料室的熔融料通过喷嘴注射到模具的型腔中。型腔中的容料经过保压、冷却、固化定型后，模具在合模机构的作用下，开启模具，并通过顶出装置把定型好的制件从模具顶出落下。
塑料从固体料经料斗加入到料筒中，经过塑化熔融阶段，直到注射、保压、冷却、启模、顶出制品落下等过程，全是按着严格地自动化工作程序操作的，如图1-20所示。
1－模具 2－喷嘴 3－料筒 4－螺杆 5－加热圈
6－料斗 7－油马达 8－注射油缸 9－储料室 10－制件 11－顶杆
图1-19 注塑成型原理图
注射座动作选择
第二节 注塑机组成
注塑机根据注塑成型工艺要求是一个机电一体化很强的机种，主要由注塑部件、合模部件、机身、液压系统、加热系统、冷却系统、电气控制系统、加料装置等组成，如图1-21所示。
第二节注 塑 机 结 构
注塑机总体结构
公司目前主力机型为HTFX 系列，该机型主要可分为注射部分（01
注塑机
注塑部件
塑化装置 注射座 注射油缸 螺杆驱动装置 注射座油缸 螺杆 料筒 螺杆头 喷嘴
合模部件
合模装置 调模装置 制品顶出装置
机身
液压系统
泵、油马达、阀
蓄能器、冷却器、过滤装置 管路、压力表
冷却系统 入料口冷却、模具冷却 润滑系统 润滑装置、分配器
电器控制系统
动作程序控制；料筒温度控制；泵电机控制
安全保护；故障监测、报警；显示系统
机械手
加料装置
图1-21 注塑机组成示图
部分）、合模部分（02部分）、安全防护门（03部分）、液压传动部分（04部分）、润滑部分（05部分）、电器控制部分（06部分）和机身部分（07部分），括号内为公司内部简称。
注射部分
该部分功能要求在规定时间内将规定数量的塑料均匀地熔融塑化到成型温度，以一定压力和速度将熔
料注射到模具成型腔内，并对其
压力保持。
按注射、储料
结构
可以分为柱塞式、螺杆式和复合式（双料筒，螺杆储料，柱塞注射），其中螺杆式传输效率高、结构简单，是最为广泛应用的一种，公司采用既是该种结构，如图（）。
图（）
该部分可分为塑化组件、注射油缸组件、预塑组件、料斗组件、注射座及射座油缸组件。
塑化组件结构如图（）所示，主要有⑤喷嘴（01-01）、⑧前机筒（01-02）、⒃螺杆头（01-03）、⒄止逆环（01-04）、⒅推力环（01-05）、⑦料筒（01-06）、⒆螺杆（01-07）和⒅混炼环（01-09）。通过对料筒加热，螺杆旋转，将原料从下料口输送到料筒前端并熔融，接着将螺杆向前推进，使熔融态的塑料经喷嘴射入模具成型腔内。
图（）
下面对核心零件螺杆作简单介绍：以传统三段式单棱螺杆，如图（）所示：
图（）
L：螺杆有效螺纹段总长， D S：螺杆直径，L3：计量段长度，L2：压缩段长度，L1：加料段长度，h3：计量段螺槽深度，h1：加料段螺槽深度，s：螺距，e：螺棱宽度，θ：螺纹升角。
螺杆直径D S ：从保证注塑机的主参数──注射量V 来确定螺杆直径D S ，从而再校核其塑化能力（单位时间塑化塑料的能力）； 注射量V 是螺杆的截面积与注射行程之积，注射行程一般4D S ～5D S ，现取4D S 计算。
V=π/4×D s 2
×4D S ×α=π×D s 3×α D S =V
πα
?3
式中α为注射系数，根据塑料类型和螺杆结构来确定，一般取值范围～，通常取。
螺杆有效螺纹总长L （长径比L/ D S ）和分段长：螺杆预塑时要发生轴向位移，所以开始进入和最后进入塑料经过螺纹长度不同，为保证得到等温均质的熔体，对于通用型螺杆，螺纹段总长一般选取18～22 D S ，以前考虑成本问题，推荐取小值，但近来更多考虑整体效果，长径比有加大趋势，例如公司大型机上有些达到25，一般习惯选20D S 左右，计量段L 3取20～30%L ，压缩段L 2=20～30%L ，加料段L 1=50～60%L 。
螺槽深度h 3和螺杆压缩比i ：计量段螺槽深度是由加工塑料性能及塑化时压力等因素所定，是螺杆的重要参数之一，螺槽浅，剪切热大，工作稳定性较好，但在其他条件不变情况下，塑化能力较低，通用型螺杆h 3一般取～（小直径螺杆取大值）。较大螺杆的螺槽深度一般不宜超过6mm 。
螺杆压缩比约为加料段深h 1与计量段h 3之比（压缩比i ），小压缩比有利于提高塑化能力，而剪切塑化效果较差，在工艺上对背压调节
反映较为敏感，通用型螺杆压缩比一般为2～，通常取，即加料段深为h1=。由于加料段为螺杆底径最小，从而必须对其校合剪切应力τ，τ<τ0。经计算得h1 螺棱宽度e：一般取～，在保证螺棱强度的条件下，e值取小些，因为比较大的e值不但占据一部份螺槽容积，而且增加螺杆的功率消耗，容易引起物料的局部过热，当然e值也不能过小，否则会削弱螺棱的强度，增大漏流量，从而降低生产效率，特别对低粘度塑料更为明显。 螺纹升角θ的确定：根据权威机构实验证明，要达到最佳螺纹副输送物料能力，比较合理的螺纹升角为17°20’～19°,有趣的是，当螺纹导程（单头螺纹即为螺距）等于螺杆直径D S时，这样θ角可用下式解得为°，从而设计上一般螺距s取为1 D S。 tgθ=s π? D s θ=arctg s π? D s ≈° θ=arctg1 π 若s=D S，即螺距等于螺杆直径。 螺杆与料筒间隙：从固体输送理论考虑，小的间隙能提高输送效率，但要提高精度增加制造成本，而且小的间隙会使磨损加剧，一般我们将间隙控制在 D S。 公司一般在每种吨位注塑机都配有三根或四根直径不同的螺杆，以提供多种不同的注射量和注射压力来满足用户对不同产品的要求。 能加工PP、PE、PS、ABS等多种塑料。由于螺杆处于比较恶劣的条件下工作，它不仅要承受注射时的高压，同时还要经受熔料的磨蚀作用和预塑时的频繁负载启动，注射螺杆的磨损是相当严重的，对于小直径螺杆也常会发生疲劳断裂破坏，所以螺杆材料要选用耐磨蚀，高强度，传统选用优质合金钢并经整体热处理，表面硬化、防腐处理，或采用双金属材料，螺杆加工表面要求良好的光洁度；螺杆头部还有螺杆头、推力环、止逆环、混炼环等零件，根据其工作状况，同样选用优质合金钢并经整体热处理，表面硬化、防腐处理。 注射油缸组件结构如图（）所示，主要零件有射台前板，1注射缸后盖，3注射活塞，4注射活塞杆，5注射油缸筒，6导向套，8注射缸前盖，9端盖，11射胶杆紧母，14压盖，17、18、19、22、23、24、25为油缸密封件（O型圈、Y型圈、防尘圈、活塞环等）。 公司采用双缸平衡注射，既有二个注射油缸推动螺杆实现注射，该结构注射压力高，结构紧凑，注射平稳。当注射活塞右方油缸筒内通压力油时，带动预塑座（射台后板），将螺杆向左方前进，图示位置为注射到极限位置。当活塞左方油缸筒内通压力油时，带动预塑座向右退，既为射退动作（倒索功能）。当预塑时，随着原料的向前输送，螺杆带动预塑座向右后退，通过控制活塞右方油缸筒内的油液压力来实现预塑背压。 另外，公司有些机型在活塞左方也设计活塞杆，一般直径较注射活塞杆大，既所谓的注射双出杆，此方法能有效提高注射速度和油缸 图（） 预塑组件结构如图（）所示，主要零件有射台后板，预塑马达，1联轴节，3推力轴承，5向心轴承，6圆锥滚子轴承，13轴承迫母， 图（） 注射座组件结构如图（）所示，主要零件有2射台前板，3前板 盖，5射台后板，6液压马达连接法兰，7液压马达，9导杆支座，10定位轴，11射台导杆，12导向套，13导杆支座，14定位挡块，19射台调节螺丝等。 该结构简单可靠，能保证射台前板与射台后板良好的同心度，并带有水平、垂直位置调节的微调装置，以便喷嘴与模具良好对中。大机采用拖板式结构，承载能力大，如图（）所示。并配有射座旋转装置，可使料筒水平向转过一定角度后，避开头板，直接拆装螺杆组件。 图（） 图（） 料斗组件既为料筒的进料暂存筒，其容积通常为注塑机1～2小时的用料量即可。公司在中大型机器上配置了带烘干功能的干燥料斗，并带真空自动吸料机。 注射座油缸组件既为注射座的牵引机构，保证注射时注射座的喷嘴与模具的进浇口紧密接触，不漏料，公司小机采用单油缸，中大机采用双油缸，牵引力大且平衡性好。 合模部分 该部分功能是：快速平稳地操纵活动模板，用来开启和闭合成型模具，要求足够大的模板面积、足够长的模板行程及模板开距；足够 的锁模力和机构钢性保持模具闭合，不使模腔内的高压熔融塑料外溢而造成飞边等缺陷。（机构钢性的倒数为机构内各零件钢性的倒数和）该部分按实现锁模力的方式分为机械式、液压式和液压-机械复合式，公司HTK系列采用液压式合模机构，HTFX系列属于液压-机械复合式，我们称其为斜排五支点内卷式双曲轴合模机构，既用较小合模油缸产生的推力经曲轴连杆机构放大达到足够的锁模力，并且机构本身能实现活动模板慢-快-慢的运动特性，模具锁紧后机构自锁（即使撤掉合模油缸推力，模具依旧锁紧）。结构如图（）所示。 图（） 根据活动模板行程与油缸活塞行程的比值（行程比）大小，大于1，称其为增速型；小于1，称其为扩力型。一般小型机选用扩力型，扩力比24～30，行程比～，机构受力小，容易达到锁模力要求，使用寿命长；中大型选用增速型，行程比一般～之间，机构轴向长度小，重量相对轻，结构紧凑，钢性好，模板速度快，实现更低能耗、更高效率。。 由于合理的利用了曲轴连杆的机械特性，该种合模机构与液压式 比较特点见表（），国内中大型机器大多数厂家采用液压机械式机构。 表（） 合模部分按功能可分解为：曲轴模板连接组件、调模装置组件、锁模油缸组件、顶出组件、机械保险组件、二板滑块及尾板滑座组件。 曲轴模板连接组件可分为模板连接装置和曲轴连接装置，如图（）、图（）所示。 图（） 模板连接装置主要有①拉杆、②尾板、③二板、④导向套、⑤密封圈、⑥压盖、⑧头板、⑨拉杆螺母、⑩拉杆压紧圈等零件。⒂⒃为二板滑块零件。 曲轴连接装 置主要有①②后 连杆、④前连杆、 ⑤⑥小连杆、⑧ 夹板拉杆、⑨导 向套、⑿小锁轴、 ⒀小钢套、⒁推 力座、⒆(23)大 钢套、⒇大锁轴。 图（） 下面介绍一下该单元的主关件拉杆和模板。 拉杆主要承受机构锁模的反向力——拉应力，另受开模冲击——压应力（一般比拉力小一个数量级），既在使用中拉杆承受交变应力作用（所以一般断裂分析都是疲劳破坏），甚至因模板变形等引起的弯距作用。另外，拉杆对二板的移动起导向作用。所以拉杆材料要求有良好的抗拉强度和抗疲劳强度，晶相组织细化均匀，一般采用优质 合金钢并经整体热处理。结构设计上加卸荷槽，表面光洁度要求高，避免因细小裂缝而引起应力集中，表面镀铬处理提高耐磨性。拉杆直径大小设计按抗拉强度计算，校核以抗疲劳强度为依据。 模板主要承受合紧模具的反作用力，材料需要有良好压应力特性，并有足够钢度，因模板一般结构复杂，要求材料有良好的铸造工艺特性。公司曾经采用铸钢件，其压应力大，钢性好，使用寿命长，但其浇铸流动性较差，难以实现目前越来越复杂的造型设计和表面质量要求。随着工业技术的发展，铸铁件能完全适合模板的使用要求，目前公司系列产品采用中等延伸率的球墨铸铁，能适合集成化箱体式模板的成型要求，表面光洁度高，铸件心部球化好，并具有良好的压应力特性和钢性。 调模装置组件能调节定模板与动模板的装模距离，调节过程中能保持两模板的平行度（四拉杆的同步性）。其结构如图（）所示。 图（） ⑦调模丝母，⑥⑧调模丝母垫，⑿向心球轴承，⒀啤呤定位销，⒁调模大齿圈，⒂液压马达，⒃调模马达齿轮，(23)液压马达座。另外大型机器的调模大齿圈与调模丝母之间还有4个调模介轮过渡，以使调模大齿圈的直径不至太大。 锁模油缸组件结构如图（）所示。主要零件有②锁模缸后盖，③锁模油缸拉杆，⑧锁模缸前盖，⑩锁模缸前盖铜套，⑿锁模油缸筒， ⒀锁模活塞杆，⒂锁模活塞，⑤、⑨、⑾、⒁、⒃、⒄、⒅为油缸密封件（O型圈、Y型圈、防尘圈、活塞环等）。 图（） 顶出组件结 构如图（）所示。 主要零件有①顶 出缸拉杆，②顶 出缸后盖，③顶 出油缸筒，④顶 出活塞，⑤顶出 活塞杆，⑥顶出 缸固定套，⑦顶 （一）注塑机结构分析及其工作原理 0…… 一、注塑机的工作原理 注塑成型机简称注塑机。 注塑成型是利用塑料的热物理性质，把物料从料斗加入料筒中，料筒外由加热圈加热，使物料熔融，在料筒内装有在外动力马达作用下驱动旋转的螺杆，物料在螺杆的作用下，沿着螺槽向前输送并压实，物料在外加热和螺杆剪切的双重作用下逐渐地塑化，熔融和均化，当螺杆旋转时，物料在螺槽摩擦力及剪切力的作用下，把已熔融的物料推到螺杆的头部，与此同时，螺杆在物料的反作用下后退，使螺杆头部形成储料空间，完成塑化过程，然后，螺杆在注射油缸的活塞推力的作用下，以高速、高压，将储料室内的熔融料通过喷嘴注射到模具的型腔中，型腔中的熔料经过保压、冷却、固化定型后，模具在合模机构的作用下，开启模具，并通过顶出装置把定型好的制品从模具顶出落下。 注塑机作业循环流程如图1所示。 图1 注塑机工作程序框图 二、注塑机的分类 按合模部件与注射部件配置的型式有卧式、立式、角式三种 （1）卧式注塑机：卧式注塑机是最常用的类型。其特点是注射总成的中心线与合模总成的中心线同心或一致，并平行于安装地面。它的优点是重心低、工作平稳、模具安装、操作及维修均较方便，模具开档大，占用空间高度小；但占地面积大，大、中、小型机均有广泛应用。 （2）立式注塑机：其特点是合模装置与注射装置的轴线呈一线排列而且与地面垂直。具有占地面积小，模具装拆方便，嵌件安装容易，自料斗落入物料能较均匀地进行塑化，易实现自动化及多台机自动线管理等优点。缺点是顶出制品不易自动脱落，常需人工或其它方法取出，不易实现全自动化操作和大型制品注射；机身高，加料、维修不便。 （3）角式注塑机：注射装置和合模装置的轴线互成垂直排列。根据注射总成中心线与安装基面的相对位置有卧立式、立卧式、平卧式之分：①卧立式，注射总成线与基面平行，而合模总成中心线与基面垂直；②立卧式，注射总成中心线与基面垂直，而合模总成中心线与基面平行。角式注射机的优点是兼备有卧式与立式注射机的优点，特别适用于开设侧浇口非对称几何形状制品的模具。 全电动注塑机工作原理(多图) [ 来源：机电论文| 类别：技术| 时间：2006-11-8 12:27:05 ] [字体：大中小] 近年来以手机壳和记录数据的介质（光盘CD、数字影像光盘DVD、磁光盘MD以及微型光盘MDS）为代表的薄壁产品需求旺盛，市场的发展潜力巨大。全电动注塑机节能、节材、环保、高效、精密、高速（注塑速度标准的为300mm/s，高速的达到700mm/s到750mm/s），适用于做各种塑胶薄壁产品及医药产品，生产市场前景广阔。 注塑行业正面临着一个飞速发展的机遇，然而在注塑产品的成本构成中，电费占了相当的比例，依据注塑机设备工艺的需求，注塑机油泵马达耗电占整个设备耗电量的比例高达50%-65%，因而极具节能潜力，设计与制造新一代"节能型"注塑机，就成为迫切需要关注和解决的问题。全电动注塑机正好满足这种需要。 一、全电动注塑机电控原理 1. 伺服电机 伺服：一词源于希腊语"奴隶"的意思。人们想把"伺服机构"当个得心应手的驯服工具，服从控制信号的要求而动作。在讯号来到之前，转子静止不动；讯号来到之后，转子立即转动；当讯号消失，转子能即时自行停转。由于它的"伺服"性能，因此而得名。 伺服系统：是使物体的位置、方位、状态等输出被控量能够跟随输入目标（或给定值）的任意变化的自动控制系统。伺服的主要任务是按控制命令的要求、对功率进行放大、变换与调控等处理，使驱动装置输出的力矩、速度和位置控制的非常灵活方便。 力劲PT60V伺服系统原理 力劲PT60V伺服系统原理: 伺服电机：伺服电动机又称执行电动机，在自动控制系统中，用作执行元件，把所收到的电信号转换成电动机轴上的角位移或角速度输出。其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降。 伺服电机的优点：大扭力、控制简单、装配灵活。 伺服电机的结构：一个伺服电机内部包括了一个直流电机；一组变速齿轮组；一个反馈可调电位器；及一块电子控制板。其中，高速转动的电机提供了原始动力，带动变速（减速）齿轮组，使之产生高扭力的输出，齿轮组的变速比愈大，伺服电机的输出扭力也愈大，也就是说越能承受更大的重量，但转动的速度也愈低。 锁模伺服电机 伺服电机的工作原理： 伺服电机是一个典型闭环反馈系统，减速齿轮组由电机驱动，其终端（输出端）带动一个线性的比例电位器作位置检测，该电位器把转角坐标转换为一比例电压反馈给控制线路板，控制线路板将其与输入的控制脉冲信号比较，产生纠正脉冲，并驱动电机正向或反向地转动，使齿轮组的输出位置与期望值相符，令纠正脉冲趋于为0，从而达到使伺服电机精确定位的目的。 注塑机工作原理及构造 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998 从料斗加入料筒内，料筒外由加热圈加热，使物料熔融。在料筒内装有在外动力油马达作用下驱动旋转的螺杆。物料在螺杆的作用下，沿着螺槽向前输送并压实。物料在外加热和螺杆剪切的双重作用下逐渐的塑化、熔融和均化。当螺杆旋转时，物料在螺槽摩擦力及剪切力的作用下把已熔融的物料推到螺杆的头部，与此同时，螺杆在物料的反作用力作用下向后退，使螺杆头部形成储料空间，完成塑化过程。然后，螺杆在注射油缸活塞杆推力的作用下，以高速、高压，将储料室的熔融料通过喷嘴注射到模具的型腔中。型腔中的容料经过保压、冷却、固化定型后，模具在合模机构的作用下，开启模具，并通过顶出装置把定型好的制件从模具顶出落下。 塑料从固体料经料斗加入到料筒中，经过塑化熔融阶段，直到注射、保压、冷却、启模、顶出制品落下等过程，全是按着严格地自动化工作程序操作的，如图1-20所示。 第二节 注塑机组成 注塑机根据注塑成型工艺要求是一个机电一体化很强的机种，主要由注塑 部件、合模部件、机身、液压系统、加热系统、冷却系统、电气控制系统、加料装置等组成，如图1-21所示。 第二节注 塑 机 结 构 注塑机总体结构 注塑 注塑部件 塑化装置 注射座 注射油缸 螺杆驱动装置 注射座油缸 螺杆 料筒 螺杆头 喷嘴 合模部件 合模装置 调模装置 制品顶出装置 机身 液压系统 泵、油马达、阀 蓄能器、冷却器、过滤装置 管路、压力表 冷却系统 入料口冷却、模具冷却 润滑系统 润滑装置、分配器 电器控制系统 动作程序控制；料筒温度控制；泵电机控制 安全保护；故障监测、报警；显示系统 机械手 加料装置 图1-21 注塑机组成示图 图1-20 注塑机工作程序框图 燃气锅炉的工作原理 燃气锅炉是一种供暖、提供工业用途的特种设备。在家用供暖方面，主要有提供热水和蒸汽两种，例如家用生活热水、洗浴用水。工业主要提供蒸汽为其他设备提供制冷、动力等服务，例如船舶、机车、矿场等场所。锅炉工作原理比较复杂，主要有燃料系统、烟风系统、汽水系统等构成。不同类型的锅炉其工作原理也是不同的。下面就为您介绍燃气锅炉的工作原理。图1-1给出了燃气锅炉系统的原理图。水通过进水口进入锅炉，经过锅炉加热后的符合供热标准的水质通过循环水泵送入室内散热器，通过辐射和对流换热来供暖。流过散热器的水重新回到锅炉里面进行加热，然后重新流入散热器，如此循环往复的进行。用户还可以根据供热范围的大小，选择合适的循环水泵，比较经济方便。而且锅炉系统还可以供给用户热水，满足用户基本的热水需求，损失的水量可以通过进水口自动添加。锅炉内水质的温度和室内温度经过温度传感器处理后，把温度信号传送给单片机，通过相应的驱动电路来调节相应管道阀门的大小，进而通过控制水量来控制水温，达到供暖的目的。 燃气锅炉的进水口的阀门是单向阀，是为了避免锅炉内的热水倒流回自来水管道，影响经济效率。 炉温和室温的测量都采用集成的温度传感器，集成温度传感器测量比较方便，精确度也比较高，测温范围也符合本次设计的要求。燃烧器里的进气量由控制器发出的控制信号通过固体继电器的动作来控制进气阀门的大小来保证天然气充分的燃烧。散热器可以根据自己个人的喜好选择，选择外形美观便于清扫的散热器，一般为了三个效果比较好可以选择铝制的散热器，散热器的入水口的强制循环水泵保证了散热器内的水压，从而也保证了散热片的散热效果。 第一章注塑机工作原理及构造 第一节注塑机工作原理 一、注塑机工作原理 注塑成型机简称 注塑机，其机械部分主 要由注塑部件和合模部 件组成。注塑部件主要 由料筒和螺杆及注射油 缸组成示意如图 1-19所示。 注塑成型是用塑性 的热物理性质，把物料 从 料斗加入料筒内，料筒外由 加热圈加热，使物料熔融。在料筒内装有在外动力 油马达作用下驱动旋转的螺杆。物料在螺杆的作用下，沿着螺槽向前输送并压实。 物料在外加热和螺杆剪切的双重作用下逐渐的塑化、熔融和均化。当螺杆旋转时, 物料在螺槽摩擦力及剪切力的作用下把已熔融的物料推到螺杆的头部，与此同 时，螺杆在物料的反作用力作用下向后退， 使螺杆头部形成储料空间，完成塑化 过程。然后，螺杆在注射油缸活塞杆推力的作用下，以高速、高压，将储料室的 熔融料通过喷嘴注射到模具的型腔中。 型腔中的容料经过保压、冷却、固化定型 后，模具在合模机构的作用下，开启模具，并通过顶出装置把定型好的制件从模 具顶出落下。 塑料从固体料经料斗加入到料筒中，经过塑化熔融阶段，直到注射、保压、冷却、 启模、顶出制品落下等过程，全是按着严格地自动化工作程序操作的，如图1-20 所示。 1—模具 2—喷嘴 3—料筒 4—螺杆 5—加热圈 6—料斗7 —油马达 8—注射油缸 9 一储料室 10 —制件 11—顶杆 注射 ＞ 座动 作选 择 第二节注塑机组成 注塑机根据注塑成型工艺要求是一个机电一体化很强的机种，主要由注塑 部件、合模部件、机身、液压系统、加热系统、冷却系统、电气控制系统、加料 装置等组成，如图 1?21所示。 厂螺杆 料筒 r 塑化装置 s 螺杆头 注射座 丿 i 喷嘴 A 注射油缸 螺杆驱动装置 I 注射座油缸 r 合模装置 合模部件x 调模装置 I 制品顶出装置 厂泵、油马达、阀 S 蓄能器、冷却器、过滤装置 ?管路、压力表 冷却系统 —— 入料口冷却、模具冷却 润滑系统——润滑装置、分配器 「动作程序控制；料筒温度控制；泵电机控制 、" 1安全保护；故障监测、报警；显示系统 加料装置 机械手 图1-21注塑机组成示图 注塑部件 机身 液压系统 注塑机类型 注塑机的类型有：立式、卧式、全电式，但是无论那种注塑机，其基本功能有两个： 卧式注塑机 (1)加热塑料，使其达到熔化状态； (2)对熔融塑料施加高压，使其射出而充满模具型腔。 注塑机螺杆式注塑机 螺杆式注塑机由4部分组成：注射装置、合模装置、液压传动和电气控制系统。 注射装置，由料筒、螺杆、喷嘴、料斗、计量装置、螺杆传动装置、注塑压缸和注射座移动压缸等部件组成。其主要作用是使塑料熔融并塑化均匀，再在一定压力和温度作用下将定量的熔融料注入注塑模中。 合模装置，又称锁模装置。由合模压缸、动模板、定模板、合模机构、拉杆、脱模装置安全栅门等组成。其主要作用是保证模具按规定程序和速度开启和闭合、并保证有足够的合模力使模具紧密闭合。合模装置分液压式、机械式和液压/机械混合式三大类。 液压传动和电气控制系统，保证注塑机按注塑工艺所规定程序的压力、速度、温度和时间准确无误地工作。液压传动系统由动力油泵、方向阀、节流阀、压力阀和油箱等组成。电气控制系统由动力控制、动作过程控制和加热控制等系统组成。 注塑机结构和功能 立式注塑机 注塑机通常由注射系统、合模系统、液压传达动系统、电气控制系统、润滑系统、加热及冷却系统、安全监测系统等组成。 (1)注塑系统 注射系统的作用：注射系统是注塑机最主要的组成部分之一，一般有柱塞式、螺杆式、螺杆预塑柱塞注射式3种主要形式。应用最广泛的是螺杆式。其作用是，在注塑料机的一个循环中，能在规定的时间内将一定数量的塑料加热塑化后，在一定的压力和速度下，通过螺杆将熔融塑料注入模具型腔中。注射结束后，对注射到模腔中的熔料保持定型。 注射系统的组成：注射系统由塑化装置和动力传递装置组成。 螺杆式注塑机塑化装置主要由加料装置、料筒、螺杆、射咀部分组成。动力传递装置包括注射油缸、注射座移动油缸以及螺杆驱动装置(熔胶马达)。 (2)合模系统 合模系统的作用：合模系统的作用是保证模具闭合、开启及顶出制品。同时，在模具闭合后，供给予模具足够的锁模力，以抵抗熔融塑料进入模腔产生的模腔压力，防止模具开缝，造成制品的不良现状。 合模系统的组成：合模系统主要由合模装置、调模机构、顶出机构、前后固定模板、移动模板、合模油缸和安全保护机构组成。 (3)液压系统 液压传动系统的作用是实现注塑机按工艺过程所要求的各种动作提供动力，并满足注塑机各部分所需压力、速度、温度等的要求。它主要由各自种液压元件和液压辅助元件所组成，其 第一章 注塑机工作原理及构造 第一节 注塑机工作原理 一、注塑机工作原理 注塑成型机简称注塑机，其机械部分主要由注塑部件和合模部件组成。注塑部件主要由料筒和螺杆及注射油缸组成示意如图1-19所示。 注塑成型是用塑性 的热物理性质，把物料 从料斗加入料筒内，料筒外由加热圈加热，使物料熔融。在料筒内装有在外动力油马达作用下驱动旋转的螺杆。物料在螺杆的作用下，沿着螺槽向前输送并压实。物料在外加热和螺杆剪切的双重作用下逐渐的塑化、熔融和均化。当螺杆旋转时，物料在螺槽摩擦力及剪切力的作用下把已熔融的物料推到螺杆的头部，与此同时，螺杆在物料的反作用力作用下向后退，使螺杆头部形成储料空间，完成塑化过程。然后，螺杆在注射油缸活塞杆推力的作用下，以高速、高压，将储料室的熔融料通过喷嘴注射到模具的型腔中。型腔中的容料经过保压、冷却、固化定型后，模具在合模机构的作用下，开启模具，并通过顶出装置把定型好的制件从模具顶出落下。 塑料从固体料经料斗加入到料筒中，经过塑化熔融阶段，直到注射、保压、冷却、启模、顶出制品落下等过程，全是按着严格地自动化工作程序操作的，如图1-20所示。 1－模具 2－喷嘴 3－料筒 4－螺杆 5－加热圈 6－料斗 7－油马达 8－注射油缸 9－储料室 10－制件 11－顶杆 图1-19 注塑成型原理图 注射座动作选择 第二节 注塑机组成 注塑机根据注塑成型工艺要求是一个机电一体化很强的机种，主要由注塑部件、合模部件、机身、液压系统、加热系统、冷却系统、电气控制系统、加料装置等组成，如图1-21所示。 第二节注 塑 机 结 构 注塑机总体结构 公司目前主力机型为HTFX 系列，该机型主要可分为注射部分（01 注塑机 注塑部件 塑化装置 注射座 注射油缸 螺杆驱动装置 注射座油缸 螺杆 料筒 螺杆头 喷嘴 合模部件 合模装置 调模装置 制品顶出装置 机身 液压系统 泵、油马达、阀 蓄能器、冷却器、过滤装置 管路、压力表 冷却系统 入料口冷却、模具冷却 润滑系统 润滑装置、分配器 电器控制系统 动作程序控制；料筒温度控制；泵电机控制 安全保护；故障监测、报警；显示系统 机械手 加料装置 图1-21 注塑机组成示图 锅炉的工作原理及工作特性 1)工作原理 锅炉由“锅”和“炉”以及相配套的附件、自控装置、附属设备组成。“锅”是指锅炉接受热量，并将热量传给水的受热面系统，是锅炉中储存或输送锅水或蒸汽的密闭受压部分。“锅”主要包括：锅筒(或锅壳)、水冷壁、过热器、再热器、省煤器、对流管束及集箱等。“炉”是指燃料燃烧产生高温烟气，将化学能转化为热能的空间和烟气流通的通道——炉膛和烟道。“炉”主要包括：燃烧设备和炉墙等。 2)工作特性 (1)爆炸的危害性。锅炉具有爆炸性。锅炉在使用中发生破裂，使内部压力瞬时降至等于外界大气压的现象叫爆炸。 (2)易于损坏性。锅炉由于长周期运行在高温高压的恶劣工况下，因而经常受到局部损坏，如不能及时发现处理，会进一步导致重要部件和整个系统的全面受损。 (3)使用的广泛性。由于锅炉为整个社会生产、生活提供能源和动力，因而其应用范围极其广泛。 (4)连续运行性。锅炉一旦投用，一般要求连续运行，不能任意停用；否则，会影响一条生产线、一个厂，甚至一个地区的生活和生产，其间接经济损失巨大， 有时还会造成恶劣的后果。 3)锅炉的分类 (1)按用途分为：电站锅炉、工业锅炉、生活锅炉、机车锅炉，船舶锅炉等。 (2)按锅炉产生的蒸汽压力和蒸发量分为：高压锅炉、中压锅炉、低压锅炉及大型、中型、小型锅炉。工业锅炉一般是小型低压锅炉，电站锅炉一般为大中型、中高压锅炉。 (3)按载热介质分为：蒸汽锅炉、热水锅炉和有机热载体锅炉。 (4)按热能来源分为：燃煤锅炉、燃油锅炉、燃气锅炉、废热锅炉。 (5)按锅炉结构分为：锅壳式锅炉、水管锅炉。 (6)在燃煤锅炉中按燃烧方式分为：·层燃炉、沸腾炉、煤粉炉(室燃炉)。层燃炉又分手烧炉、链条炉、往复炉、抛煤机炉、振动炉排炉。 (7)按蒸发段工质循环动力分为：自然循环锅炉、强制循环锅炉和直流锅炉。 注塑机调试法 一、注塑成型的基本原理：注塑机利用塑胶加热到一定温度后,能熔融成液体的性质,把熔融液体用高压注射到密闭的模腔内,经过冷却定型,开模后顶出得到所需的塑体产品。 二、注塑成型的四大要素: 1.塑胶模具 2.注塑机 3.塑胶原料 4.成型条件 三、塑胶模具大部份使用二板模、三板模，也有部份带滑块的行位模。基本结构: 1.公模（下模）公模固定板、公模辅助板、顶针板、公模板。2.母模（上模) 母模板、母模固定板、进胶圈、定位圈。3.衡温系统冷却.稳（衡）定模具温度。 四、注塑机主要由塑化、注射装置，合模装置和传动机构组成；电气带动电机，电机带动油泵，油泵产生油压，油压带动活塞，活塞带动机械，机械产生动作；1、依注射方式可分为： 1.卧式注塑机 2.立式注塑机3.角式注塑机 4.多色注塑机2、依锁模方式可分为： 1.直压式注塑机 2.曲轴式注塑机 3.直压、曲轴复合式3、依加料方 式可分为： 1.柱塞式注塑机 2.单程螺杆注塑机3.往复式螺杆注塑机 4、注塑机四大系统：1.射出系统a.多段化、搅拌性及耐腐蚀性。 b.射速、射出、保压、背压、螺杆转速分段控制。c.搅拌性、寿命长的螺杆装置。 d.料管互换性，自动清洗。 e.油泵之平衡、稳定性。2.锁模系统a.高速度、高钢性。b.自动调模、换模装置。c.自动润滑系统。 d.平衡、稳定性。 3.油压系统 a.全电子式回馈控制。 b.动作平顺、高稳定性、封闭性。 c.快速、节能性。 d.液压油冷却，自滤系统。 4.电控系统 a.多段化、具记忆、扩充性之微电脑控制。 b.闭环式电路、回路。 c.SSR(比例、积分、微分)温度控制。d.自我诊断.警报功能。e.自动生产品质管制、记录。 5、国内注塑机现有的品牌： 1.国外品牌：巴顿德马格三菱日钢东芝等等； 2.港台品牌：震雄全力发富强鑫舜展台中精机亿利达综纬丰铁百塑今机德 润等等； 第一章注塑机工作原理及构造 一、注塑机工作原理 注塑成型机简称注塑机，其机械部分主要由注塑部件和合模部件组成。注塑部件主要由料筒和螺杆及注射油缸组成示意如图 1-19 所示。 注塑成型是用塑性的热物理性质，把物料第一节注塑机工作原理 图 1-19注塑成型原理图 1－模具2－喷嘴3－料筒4－螺杆5－加热圈6－料斗7 －油马达8－注射油缸9－储料室 10－制件11－顶杆 从料斗加入料筒内，料筒外由加热圈加热，使物料熔融。在料筒内装有在外动力油马达作用下驱动旋转的螺杆。物料在螺杆的作用下，沿着螺槽向前输送并压实。物料在外加热和螺杆剪切的双重作用下逐渐的塑化、熔融和均化。当螺杆旋转时，物料在螺槽摩擦力及剪切力的作用下把已熔融的物料推到螺杆的头部，与此同 时，螺杆在物料的反作用力作用下向后退，使螺杆头部形成储料空间，完成塑化 过程。然后，螺杆在注射油缸活塞杆推力的作用下，以高速、高压，将储料室的 熔融料通过喷嘴注射到模具的型腔中。型腔中的容料经过保压、冷却、固化定型后，模具在合模机构的作用下，开启模具，并通过顶出装置把定型好的制件从模 具顶出落下。 塑料从固体料经料斗加入到料筒中，经过塑化熔融阶段，直到注射、保压、冷却、启模、顶出制品落下等过程，全是按着严格地自动化工作程序操作的，如图1-20 所示。 闭模注射座前进注射保压 制品顶出启模冷却 退回塑化塑化退回固定塑化注射座动作选择 图 1-20注塑机工作程序框图 第二节注塑机组成 注塑机根据注塑成型工艺要求是一个机电一体化很强的机种，主要由注塑部件、合模部件、机身、液压系统、加热系统、冷却系统、电气控制系统、加料装置等组成，如图1-21 所示。 注塑部件 合模部件 机身 注 塑 液压系统机 冷却系统 润滑系统 螺杆 料筒 塑化装置 螺杆头 注射座 喷嘴 注射油缸 螺杆驱动装置 注射座油缸 合模装置 调模装置 制品顶出装置 泵、油马达、阀 蓄能器、冷却器、过滤装置 管路、压力表 入料口冷却、模具冷却 润滑装置、分配器 动作程序控制；料筒温度控制；泵电机控制 电器控制系统 安全保护；故障监测、报警；显示系统 加料装置 机械手 图 1-21注塑机组成示图 第二节注塑机结构 注塑机总体结构 公司目前主力机型为HTFX系列，该机型主要可分为注射部分（01 锅炉结构及工作原理 锅炉结构及工作原理锅：是指锅炉的水汽系统，由汽包、下降管、联箱、水冷壁、过热器和省煤器等设备组成。（1）锅的任务是使水吸热，最后变化成一定参数的过热蒸汽。其过程是：给水由给水泵打入省煤器以后逐渐吸热，温度升高到汽包工作压力的沸点，成为饱和水；饱和水在蒸发设备（炉）中继续吸热，在温度不变的情况下蒸发成饱和蒸汽；饱和蒸汽从汽包引入过热器以后逐渐过热到规定温度，成为合格的过热蒸汽，然后到汽轮机做功。 汽包：汽包俗称锅筒。蒸汽锅炉的汽包内装的是热水和蒸汽。汽包具有一定的水容积，与下降管，水冷壁相连接，组成自然水循环系统，同时，汽包又接受省煤器的给水，向过热器输送饱和蒸汽；汽包是加热，蒸发、过热三个过程的分解点。 下降管：作用是把汽包中的水连续不断地送入下联箱，供给水冷壁，使受热面有足够的循环水量，以保证可靠的运行。为了保证水循环的可靠性，下降管自汽包引出后都布置在炉外。 联箱：又称集箱。一般是直径较大，两端封闭的圆管，用来连接管子。起汇集、混合和分配汽水保证各受热面可靠地供水或汇集各受热面的水或汽水混合物的作用。（位于炉排两侧的下联箱，又称防焦联箱）水冷壁下联箱通常都装有定期排污装置。 水冷壁：水冷壁布置在燃烧室内四周或部分布置在燃烧室中间。它由许多上升管组成，以接受辐射传热为主受热面。作用：依靠炉膛的高温火焰和烟气对水冷壁的辐射传热，使水（未饱和水或饱和水）加热蒸发成饱和蒸汽，由于炉墙内表面被水冷壁管遮盖，所以炉墙温度大为降低，使炉墙不致被烧坏。而且又能防止结渣和熔渣对炉墙的侵蚀；筒化了炉墙的结构，减轻炉墙重量。水冷壁的形式：1.光管式2.膜式 过热器：是蒸汽锅炉的辅助受热面，它的作用是在压力不变的情况下， 注塑机操作实用教程 注塑机具有能一次成型外型复杂、尺寸精确或带有金属嵌件的质地密致的塑料制品，被广泛应用于国防、机电、汽车、交通运输、建材、包装、农业、文教卫生及人们日常生活各个领域。注射成型工艺对各种塑料的加工具有良好的适应性，生产能力较高，并易于实现自动化。在塑料工业迅速发展的今天，注塑机不论在数量上或品种上都占有重要地位，从而成为目前塑料机械中增长最快，生产数量最多的机种之一。 我国塑料加工企业星罗其布，遍布全国各地，设备的技术水平参差不齐，大多数加工企业的设备都需要技术改造。这几年来，我国塑机行业的技术进步十分显著，尤其是注塑机的技术水平与国外名牌产品的差距大大缩小，在控制水平、产品内部质量和外观造型等方面均取得显著改观。选择国产设备，以较小的投入，同样也能生产出与进口设备质量相当的产品。这些为企业的技术改造创造了条件。 要有好的制品，必须要有好的设备。设备的磨损和腐蚀是一种自然规律，人们掌握了这种规律，就可以预防或减少设备的磨损和腐蚀，延长设备的使用周期，保证设备的完好率。 为加强塑料机械的使用、维护和管理工作，我国有关部门已制订了有关标准和实施细则，要求各设备管理部门和生产企业对设备的管理和使用做到“科学管理、正确使用、合理润滑、精心维护、定期保养、计划检修，提高设备完好率，使设备经常处于良好状态。 本文撰写了注塑机维护、保养的有关知识和技术资料可供设备管理部门和生产企业的管理人员和技术人员参考。 塑料注射成型技术是根据压铸原理从十九世纪末二十世纪初发展起来的,是目前塑料加工中最普遍采用的方法之一。该法适用于全部热塑性塑料和部分热固性塑料（约占塑料总量的1/3）。 1.1 注塑成型机的工作原理 注塑机的工作原理与打针用的注射器相似，它是借助螺杆（或柱塞）的推力，将已塑化好的熔融状态（即粘流态）的塑料注射入闭合好的模腔内，经固化定型后取得制品的工艺过程。 注射成型是一个循环的过程，每一周期主要包括：定量加料—熔融塑化—施压注射—充模冷却—启模取件。取出塑件后又再闭模，进行下一个循环。 1.2 注塑机的结构 注塑机根据塑化方式分为柱塞式注塑机和螺杆式注塑机；按机器的传动方式又可分为液压式、机械式和液压—机械（连杆）式；按操作方式分为自动、半自动、手动注塑机。 （1）卧式注塑机：这是最常见的类型。其合模部分和注射部分处于同一水平中心线上，且模具是沿水平方向打开的。其特点是：机身矮， 锅炉结构及工作原理锅炉结构及工作原理锅：是指锅炉的水汽系统，由汽包、下降管、联箱、水冷壁、过热器和省煤器等设备组成。（1）锅的任务是使水吸热，最后变化成一定参数的过热蒸汽。其过程是：给水由给水泵打入省煤器以后逐渐吸热，温度升高到汽包工作压力的沸点，成为饱和水；饱和水在蒸发设备（炉）中继续吸热，在温度不变的情况下蒸发成饱和蒸汽；饱和蒸汽从汽包引入过热器以后逐渐过热到规定温度，成为合格的过热蒸汽，然后到汽轮机做功。汽包：汽包俗称锅筒。蒸汽锅炉的汽包内装的是热水和蒸汽。汽包具有一定的水容积，与下降管，水冷壁相连接，组成自然水循环系统，同时，汽包又接受省煤器的给水，向过热器输送饱和蒸汽；汽包是加热，蒸发、过热三个过程的分解点。 下降管：作用是把汽包中的水连续不断地送入下联箱，供给水冷壁，使受热面有足够的循环水量，以保证可靠的运行。为了保证水循环的可靠性，下降管自汽包引出后都布置在炉外。 联箱：又称集箱。一般是直径较大，两端封闭的圆管，用来连接管子。起汇集、混合和分配汽水保证各受热面可靠地供水或汇集各受热面的水或汽水混合物的作用。（位于炉排两侧的下联箱，又称防焦联箱）水冷壁下联箱通常都装有定期排污装置。 水冷壁：水冷壁布置在燃烧室内四周或部分布置在燃烧室中间。它由许多上升管组成，以接受辐射传热为主受热面。作用：依靠炉膛的高温火焰和烟气对水冷壁的辐射传热，使水（未饱和水或饱和水）加热蒸发成饱和蒸汽，由于炉墙内表面被水冷壁管遮盖，所以炉墙温度大为降低，使炉墙不致被烧坏。 而且又能防止结渣和熔渣对炉墙的侵蚀；筒化了炉墙的结构，减轻炉墙重量。水冷壁的形式：1.光管式2.膜式 过热器：是蒸汽锅炉的辅助受热面，它的作用是在压力不变的情况下，从汽包中引出饱和蒸汽，再经过加热，使饱和蒸汽成为一定温度的过热蒸汽。 省煤器：布置在锅炉尾部烟道内，利用烟气的余热加热锅炉给水的设备，其作用就是提高给水温度，降低排烟温度，减少排烟热损失，提高锅炉的热效率。 减温装置：保证汽温在规定的范围内。汽温调节：1、蒸汽侧调节（采用减温器）2、烟气侧调节（采用摆动式喷燃器）炉炉就是锅炉的燃烧系统，由炉膛、烟道、喷燃器及空气预热器等组成。工作原理：送风机将空气送入空气预热器中吸收烟气的热量并送进热风道，然后分成两股：一股送给制粉系统作为一次风携带煤粉送入喷煤器，另一股作为二次风直接送往喷煤器。煤粉与一、二次风经喷燃器喷入炉膛集箱燃烧放热，并将热量以辐射方式传给炉膛四周的水冷壁等辐射受热面，燃烧产生的高温烟气则沿烟道流经过热器，省煤器和空气预热器等设备，将热量主要以对流方式传给它们，在传热过程中，烟气温度不断降低，最后由吸风机送入烟囱排入大气。 炉膛：炉膛是由一个炉墙包围起来的，供燃料燃烧好传热的主体空间，其四周布满水冷壁。炉膛底部是排灰渣口，固态排渣炉的炉底是由前后水冷壁管弯曲而形成的倾斜的冷灰斗，液态排渣炉的炉底是水平的熔渣池。炉膛上部是悬挂有屏式过热器，炉膛后上方烟气流出炉膛的通道叫炉膛出口。 空气预热器：是利用锅炉排烟的热量来加热空气的热交换设备。它是装在锅炉尾部的垂直烟道中。 注塑机基本理论及工艺流程 一：注塑成型是将注射原料（一般是粒状）置于加热料筒（俗称塑化器）内加热压塑化后用螺杆或柱塞施加压，使溶体经料筒的末端的喷嘴注入到所需形状的模具中填满模腔，经冷却后脱模取出制品，这一过程是通过注射成机和模具来实现的。 一般的把塑料、注塑成型机、和模具称为注射成三要素。把成型压力、成型温差和成型周期称为注射成型三原则。 二注射成型基本原理： 1 注塑机工作原理是指将树脂加入热料筒的加料装置中，料筒中设由注射油缸带动的柱塞或螺杆，将物料送到料筒的加热区（预注射或储料）物料在加热区软化并被加热到所需的温度，柱塞或螺杆推移时热塑性塑料在熔体压力的作用下被注入闭合的模具内。注模模具被固定在动模板和定模板上。锁模系统保证模具的闭合，并提供注射时所必需的锁模压力，注塑机上设有时间、压力、流量、调节系统可以控制制品的成型周期。 2螺杆注塑机，它的特点是热塑性塑料的塑化、充模和制品的冷却是同时进行。物料的塑化是在料筒中和螺杆端部（一般成螺旋或锥状体）与料筒的间隙中进行。在喷嘴以前的这一锥状的间隙中能产生很高的剪切力，从而保证熔体临近进入模具前能受到进一步的均化与加热。3热塑性塑料的物理状态：一般分为晶态或玻璃态、高弹性和粘流态。4热塑性塑料的物理性能：它的物理性能对注射过程的加热热塑性塑 料的物理注射和冷却阶段起决定的作用。 加热物料时热量不但反消耗于升高温度而也消耗于聚合物聚集态的变化，加热热塑性塑料的物理结晶聚合物所需的热量要比加热非晶态聚合物所需的聚合物大的多，这样就会对料筒的塑化能力产生形响。 热塑性塑料熔体的凝固时间对注射成型过很重要，它不仅决定注塑机的生产能力还决定制品的质量、模具温度与冷却时间。 三：注射成型工艺 注射成型工艺过程包括三个阶段。 1成型准备： （1）原料（粒料）预热及干燥：在一般的情况下，塑料树脂都具有一定的水性，当吸水性高于成型加工允许值 时，在成型前必进行干燥处理。水份的存在是塑料在 高温下产生交联反应和降解的原因之一，往往造成制 成品性能及外观质量下降。 （2）料筒的清洗：在注塑机生产过程中，当更改产品时或更换原料时及颜色进均需清洗料筒，（清洗料筒必须在 低压、低速下进行） 2成型过程： 注射成型过程包加料、加热塑化、合模、加压注射、保压、冷却定型、开模、脱模（制品取出）其中加热塑化、加压注射、冷却定是成型过程的三个基本步骤。 锅炉设备供货范围清单3T/H以下锅炉含3t/h 锅炉设备供货范围清单4T/H 锅炉设备供货范围清单6T/H~20T/H 产品制造、安装、验收标准 《蒸汽锅炉安全技术监察规程》 GB/T10180《工业锅炉热工性能试验规程》 GB713《锅炉用钢板》 GB/T699《优质碳素结构钢》 GB3087《工业锅炉用无缝钢管》 JB/T10094《工业锅炉通用技术条件》 GB/T16508《锅壳锅炉受压元件强度计算》 JB/T1612《锅炉水压试验技术条件》 JB/T1609《锅炉锅筒技术条件》 JB/T1613《锅炉受压元件焊接技术条件》 JB/T1619《锅壳锅炉本体总装技术条件》 JB/T1625《工业锅炉焊接管孔》 GB1576《工业锅炉水质标准》 GB13271《锅炉大气污染物排放标准》 GB3095《大气环境质量标准》 GB3096《城市区域环境噪声标准》 JB/T1615《锅炉油漆和包装技术条件》 GB12348《工业企业厂界噪声标准》 GB50273《工业锅炉安装工程施工及验收规范》 锅炉本体结构介绍 一、结构介绍 1、组合式快装结构，布局紧凑合理、重量轻、占地少、安装简便快捷、检修方便； 2、燃烧室低位、对称布置，使蒸汽锅炉的安全水位范围增大，可最大限度地减少缺水 事故的危害； 3、前、后管板均为扳边平管板，管板、筒体、炉胆、回燃室等采用扳边对接结构，热 应力小； 4、二、三流程的烟管以炉胆为中心依次、对称布置，可改善前、后管板的应力状况； 5、扳边对焊和全湿背式结构，对改善锅炉运行环境，提高锅炉效率、延长锅炉使用寿 命大有益处； 6、采用波形炉胆，对流区用螺纹管与光管的优化组合形式，烟气流程长，传热效果好 减少锅炉体积； 7、精心设计的烟箱，采用双密封结构确保了烟气的密封性；双开门结构，方便检修； 注塑机基础知识 注塑机（又名注射机）是将热塑性塑料或热固性料利用塑料成型模具制成各种形状的塑料制品的主要成型设备。注射成型是通过注塑机和模具来实现的。 注射机的结构和功能 注塑机通常由注射系统、合模系统、液压阀传达动系统、电气控制系统、润滑系统、加热及冷却系统、安全监测系统等组成。 液压系统 液压阀系统的作用是实现注塑机按工艺过程所要求的各种动作提供动力，并满足注塑机各部分所需压力、速度、温度等的要求。它主要由各自种液压阀和液压辅助阀所组成，其中油泵和电机是注塑机的动力来源。各种液压阀控制油液压力和流量，从而满足注射成型工艺各项要求。 加热/冷却系统 加热系统是用来加热料筒及注射喷嘴的，注塑机料筒一般采用电热圈作为加热装置，安装在料筒的外部，并用热电偶分段检测。热量通过筒壁导热为物料塑化提供热源；冷却系统主要是用来冷却油温，油温过高会引起多种故障出现所以油温必须加以控制。另一处需要冷却的位置在料管下料口附近，防止原料在下料口熔化，导致原料不能正常下料。 润滑系统 润滑系统是注塑机的动模板、调模装置、连杆机铰等处有相对运动的部位提供润滑条件的回路，以便减少能耗和提高零件寿命，润滑可以是定期的手动润滑，也可以是自动电动润滑； 安全保护与监测系统 注塑机的安全装置主要是用来保护人、机安全的装置。主要由安全门、液压阀、限位开关、光电检测元件等组成，实现电气——机械——液压的联锁保护。 监测系统主要对注塑机的油温、料温、系统超载，以及工艺和设备故障进行监测，发现异常情况进行指示或报警。 电气控制系统 电气控制系统与液压阀系统合理配合，可实现注射机的工艺过程要求（压力、温度、速度、时间）和各种程序动作。主要由电器、电子元件、仪表、加热器、传感器等组成。一般有四种控制方式，手动、半自动、全自动、调整。 合模系统 合模系统的作用：合模系统的作用是保证模具闭合、开启及顶出制品。同时，在模具闭合后，供给予模具足够的锁模力，以抵抗熔融塑料进入模腔产生的模腔压力，防止模具开缝，造成制品的不良现状。 合模系统的组成：合模系统主要由合模装置、调模机构、顶出机构、前后固定模板、移动模板、合模油缸和安全保护机构组成。 注塑系统 注射系统的作用：注射系统是注塑机最主要的组成部分之一，一般有柱塞式、螺杆式、螺杆预塑柱塞注射式3种主要形式。目前应用最广泛的是螺杆式。其作用是，在注塑料机的一个循环中，能在规定的时间内将一定数量的塑料加热塑化后，在一定的压力和速度下，通过螺杆将熔融塑料注入模具型腔中。注射结束后，对注射到模腔中的熔料保持定型。 注射系统的组成：注射系统由塑化装置和动力传递装置组成。 注射机 1.注塑成型机的工作原理 注塑机的工作原理与打针用的注射器相似，它是借助螺杆（或柱塞）的推力，将已塑化好的熔融状态（即粘流态）的塑料注射入闭合好的模腔内，经固化定型后取得制品的工艺过程。 注射成型是一个循环的过程，每一周期主要包括：定量加料—熔融塑化—施压注射—充模冷却—启模取件。取出塑件后又再闭模，进行下一个循环。 1.2 注塑机的结构 注塑机根据塑化方式分为柱塞式注塑机和螺杆式注塑机；按机器的传动方式又可分为液压式、机械式和液压—机械（连杆）式；按*作方式分为自动、半自动、手动注塑机。 （1）卧式注塑机：这是最常见的类型。其合模部分和注射部分处于同一水平中心线上，且模具是沿水平方向打开的。其特点是：机身矮，易于*作和维修；机器重心低，安装较平稳；制品顶出后可利用重力作用自动落下，易于实现全自动*作。目前，市场上的注塑机多采用此种型式。 （2）立式注塑机：其合模部分和注射部分处于同一垂直中心线上，且模具是沿垂直方向打开的。因此，其占地面积较小，容易安放嵌件，装卸模具较方便，自料斗落入的物料能较均匀地进行塑化。但制品顶出后不易自动落下，必须用手取下，不易实现自动*作。立式注塑机宜用于小型注塑机，一般是在60克以下的注塑机采用较多，大、中型机不宜采用。 （3）角式注塑机：其注射方向和模具分界面在同一个面上，它特别适合于加工中心部分不允许留有浇口痕迹的平面制品。它占地面积比卧式注塑机小，但放入模具内的嵌件容易倾斜落下。这种型式的注塑机宜用于小机。 （4）多模转盘式注塑机：它是一种多工位*作的特殊注塑机，其特点是合模装置采用了转盘式结构，模具围绕转轴转动。这种型式的注塑机充分发挥了注射装置的塑化能力，可以缩短生产周期，提高机器的生产能力，因而特别适合于冷却定型时间长或因安放嵌件而需要较多辅助时间的大批量塑制品的生产，但因合模系统庞大、复杂，合模装置的合模力往往较小，故这种注塑机在塑胶鞋底等制品生产中应用较多。 一般注塑机包括注射装置、合模装置、液压系统和电气控制系统等部分。 注射成型的基本要求是塑化、注射和成型。塑化是实现和保证成型制品质量的前提，而为满足成型的要求，注射必须保证有足够的压力和速度。同时，由于注射压力很高，相应地在模腔中产生很高的压力（模腔内的平均压力一般在20~45MPa之间，见表1），因此必须有足够大的合模力。由此可见，注射装置和合模装置是注塑机的关键部件。 2.注射机塑化的部件介绍 注射机塑化的部件主要有：螺杆、机筒、分流梭、止逆环、射咀、。下面分别就其在塑化过程中的作用与影响加以说明。 2.1、螺杆 螺杆是注塑机的重要部件。它的作用是对塑料进行输送、压实、熔化、搅拌和施压。所有这些都是通过螺杆在机筒内的旋转来完成的。在螺杆旋转时，塑料对于机筒内壁、螺杆螺槽底面、螺棱推进面以及塑料与塑料之间在都会产生摩擦及相互运动。塑料的向前推进就是这种运动组合的结果，而摩擦产生的热量也被吸收用来提高塑料温度及熔化塑料。螺杆的结构将直接影响到这些作用的程度。 普通注塑螺杆结构，也有为了提高塑化质量设计成分离型螺杆,屏障型螺杆或分流型螺杆。 机筒的结构其实就是一根中间开了下料口的圆管。 在塑料的塑化过程中，其前进和混合的动力都是来源于螺杆和机筒的相对旋转。根据塑料在螺杆螺槽中 注塑机结构分析及其工作原理 注塑机结构分析及其工作原理 一、注塑机的工作原理： 注塑成型是利用塑料的热物理性质，把物料从料斗加入料筒中，料筒外由加热圈加热，使物料熔融，在料筒内装有在外动力马达作用下驱动旋转的螺杆，物料在螺杆的作用下，沿着螺槽向前输送并压实，物料在外加热和螺杆剪切的双重作用下逐渐地塑化，熔融和均化，当螺杆旋转时，物料在螺槽摩擦力及剪切力的作用下，把已熔融的物料推到螺杆的头部，与此同时，螺杆在物料的反作用下后退，使螺杆头部形成储料空间，完成塑化过程，然后，螺杆在注射油缸的活塞推力的作用下，以高速、高压，将储料室内的熔融料通过喷嘴注射到模具的型腔中，型腔中的熔料经过保压、冷却、固化定型后，模具在合模机构的作用下，开启模具，并通过顶出装置把定型好的制品从模具顶出落下，其作业循环流程如图1所示。 图1 注塑机工作流程图 二、注塑机的分类： 按合模部件与注射部件配置的型式有卧式、立式、角式三种。 （1）卧式注塑机：卧式注塑机是最常用的类型。其特点是注射总成的中心线与合模总成的中心线同心或一致，并平行于安装地面。它的优点是重心低、工作平稳、模具安装、操作及维修均较方便，模具开档大，占用空间高度小，但占地面积大，大、中、小型机均有广泛应用。 闭模 注射座前进 注射 保压 冷却 启模 制品顶出 退回塑化 塑化退回 固定塑化 （2）立式注塑机：其特点是合模装置与注射装置的轴线呈一线排列而且与地面垂直。具有占地面积小，模具装拆方便，嵌件安装容易，自料斗落入物料能较均匀地进行塑化，易实现自动化及多台机自动线管理等优点。缺点是顶出制品不易自动脱落，常需人工或其它方法取出，不易实现全自动化操作。 （3）角式注塑机：注射装置和合模装置的轴线互成垂直排列。根据注射总线与基面垂直，而合模总成中心线与基面平行。角式注射机的优点是兼备有卧式与立式注射机的优点，特别适用于开设侧浇口非对称几何形状制品的模具。 三、注塑机的组成结构分析 注塑机根据注射成型工艺要求是一个机电一体化很强的机种，主要由注射部件、合模部件、机身、液压系统、加热系统、控制系统、加料装置等组成。如图2所示。 （一）、注塑部件 1．注射部件的组成： 目前，常见的注塑装置有单缸形式和双缸形式，并且都是通过液压马达直接驱动螺杆注塑。因不同的厂家、不同型号的机台其组成也不完全相同。 其工作原理为：预塑时，在塑化部件中的螺杆通过液压马达驱动主轴旋转，主轴一端与螺杆键连接，另一端与液压马达键连接，螺杆旋转时，物料塑化并将塑化好的熔料推到料筒前端的储料室中，与此同时，螺杆在物料的反作用下后退，并通过推力轴承使推力座后退，通过螺母拉动活塞杆直线后退，完成计量，注射时，注射油缸的杆腔进油通过轴承推动活塞杆完成动作，活塞的杆腔进油推动活塞杆及螺杆完成注射动作。 注塑机电气控制系统 第一节 概述 注塑机控制系统是一套以控制器为控制核心，包括各种电器、电子元件、仪表、加热器、传感器等组成，与液压系统配合，正确实现注塑机的压力、温度、速度、时间等各工艺过程以及调模、手动、半自动、全自动等各程序动作的系统设备。控制系统在注塑机中以独立部分而存在。 第一节 注塑机工作原理 一、注塑机工作原理 注塑成型机简称注塑机，其机械部分主要由注塑部件和合模部件组成。注塑部件主要由料筒和螺杆及注射油缸组成示意如图1-19所示。 注塑成型是用塑性 的热物理性质，把物料 从料斗加入料筒内，料筒外由加热圈加热，使物料熔融。在料筒内装有在外动力油马达作用下驱动旋转的螺杆。物料在螺杆的作用下，沿着螺槽向前输送并压实。物料在外加热和螺杆剪切的双重作用下逐渐的塑化、熔融和均化。当螺杆旋转时，物料在螺槽摩擦力及剪切力的作用下把已熔融的物料推到螺杆的头部，与此同时，螺杆在物料的反作用力作用下向后退，使螺杆头部形成储料空间，完成塑化过程。然后，螺杆在注射油缸活塞杆推力的作用下，以高速、高压，将储料室的熔融料通过喷嘴注射到模具的型腔中。型腔中的容料经过保压、冷却、固化定型后，模具在合模机构的作用下，开启模具，并通过顶出装置把定型好的制件从模具顶出落下。 塑料从固体料经料斗加入到料筒中，经过塑化熔融阶段，直到注射、保压、冷却、启模、顶出制品落下等过程，全是按着严格地自动化工作程序操作的，如图1-20所示。 1－模具 2－喷嘴 3－料筒 4－螺杆 5－加热圈 6－料斗 7－油马达 8－注射油缸 9－储料室 10－制件 11－顶杆 图1-19 注塑成型原理图 闭模 注射座前进 注射 保压 制品顶出 启模 冷却 注射座动注塑结构及工作原理
