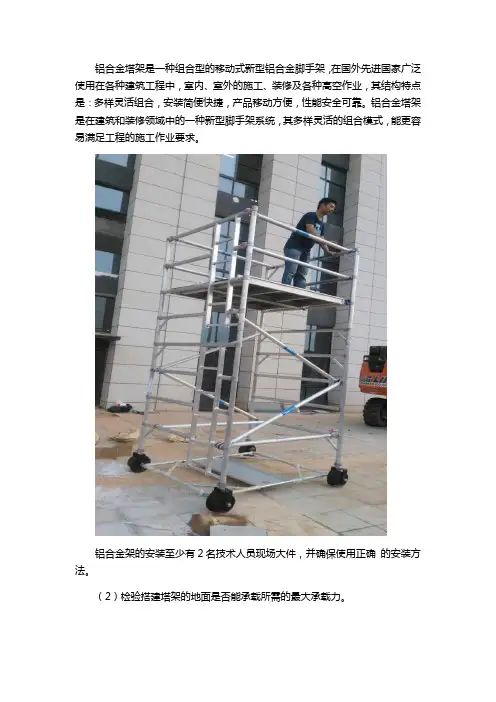

铝合金脚手架使用说明书

铝合金脚手架使用说明书
铝合金脚手架使用说明书

铝合金脚手架使用说明书

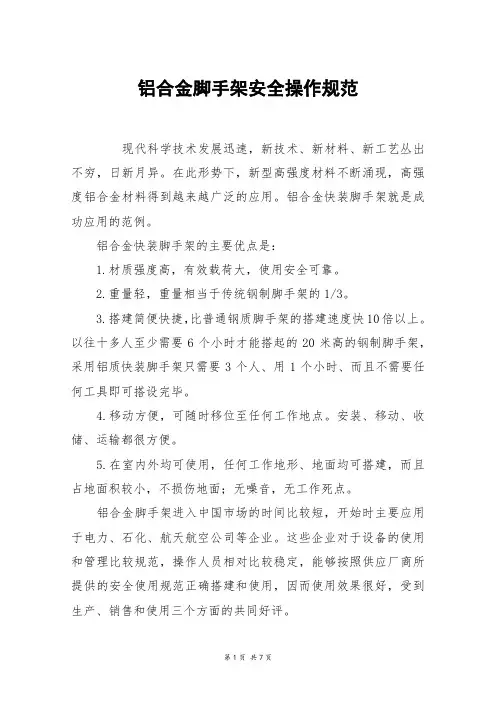

脚手架作业安全警示:

1、该脚手架工作时风速不应大于5.5m/s(四级风)。严禁雷雨天作业。脚手架在未放置于平整、坚固的地面上且水平未调整完毕时不得搭建业。

2、工作时,严禁从脚手架外侧向上攀登。

3、移动脚手架时,地面要求平坦、光滑、架子不得高于10.2米,四个外支撑离地距离不得大于12.5米。同时应缓慢移动,严禁快速推移。

4、移动脚手架时,平台上严禁站人。

5、在脚手架上工作时,严禁跨出平台外栏或踩在护栏上。身体因工作需要探出护栏时,操作人员应系安全带(安全带一头应系在护栏上)。

6、工作时在作业范围内不得有高压电缆及其他影响作业安全的障碍物。

安装程序:

1、确保所要工作的场地合适,无障碍,且够坚实。

2、准备好4个6寸纤维轮及调校脚,将轮装的调校角上,确保锁紧,可调螺母能够灵活转动。

3、将4个脚上的可调螺母调至螺丝纹底下。

4、准备好一个级架并放好。

5、在级架两边装上事先准备好的脚。

6、取出另一个级架放好,并装入2只脚。

7、放好框架,并用两只横向支撑杆HB1的一端扣入框架的第一层上的垂直杆上。

8、将此框架靠近HB1的自由端,并将此端扣入该框架第一格的垂直杆上。这样两个框架就可立稳而不倾倒。

9、取一对斜支撑杆DB1,将一端扣最在其中一个框架底部,另一个扣在对应的第二个格上,两只DB1按相反方安装,以外面看,两只DB1成“X”型。

10、调节各脚,使整个框架处于水平位置,两边框架处于垂直状态。

11、取两个框架准备安装。

12、将一块平台板临时装在每对框架第一格上,站在此板上将另外两个框架上好,并以连接扣锁好。

13、按照原先的方式交叉将DB1接着装上。

14、准备4个外支撑。

15、将4个外支撑的扣连接在搭架四角,锁紧以45度安放固定于地面。

16、检查框架是否水平及垂直,若有必要可调节四只调校角。

17、重复11-13步骤,搭建至所需高度。

18、最顶层预留2格约一米作围栏,将平台(TP1及PP1宽架),(TP1及PP1窄架)安装于顶层预留2格之下。

19、将4条HB1横放扣好于围栏上。

20、安装踢脚板式块于平台之上。

21、拆卸时必须由顶层开始向下。

注意事项:

1、检查所有配件是否齐全及操作良好。

2、确保工作场地合适,无障碍,且够坚实。

3、于搭建时,必须佩戴安全带及建议使用围栏。

4、搭建最大负重为2KN/m2,安全工作负重:每层平台分配272KG,全套搭架900KG。

5、不可于平台上使用其他物件以增加高度。

6、搭建或使用塔架时必需于塔内提供楼梯爬上。

7、吊起铝架配件时,必需使用可靠稳定工具如绳索或钢索。

8、搭架高度不可超过底层长度4备倍(室内),3.5倍(室外)

移动搭架:

1、可于底层以人力推动。

2、档移动塔架时,小心有障碍物的阻碍,特别如电力装置、电线或运动中得机械等。

3、移动时不可又人或物件于塔架上。

4、于不平地面,斜路移动塔架时需特别留意地面环境,支撑脚必需升起至合适高度避过地面障碍物。

5、建议当风速超过17英里/小时,应停止于搭架上工作;当风速超过25英里/小时,应将搭架与坚固的物件如大外墙或灯柱等一起绑好;如风速超过40英里/小时,应将搭架拆卸。

使用铝架时应注意:

1、不要使用损坏、不合适配件搭建铝架。

2、如使用绳索吊升、放低配件、工具、物料时,必需于塔架内升降,注意不要超过安全负载。

3、不应使用搭架作为接驳其他物件工具。

4、于搭架上使用有动力工具时,需注意水平力不可大于20KG。
