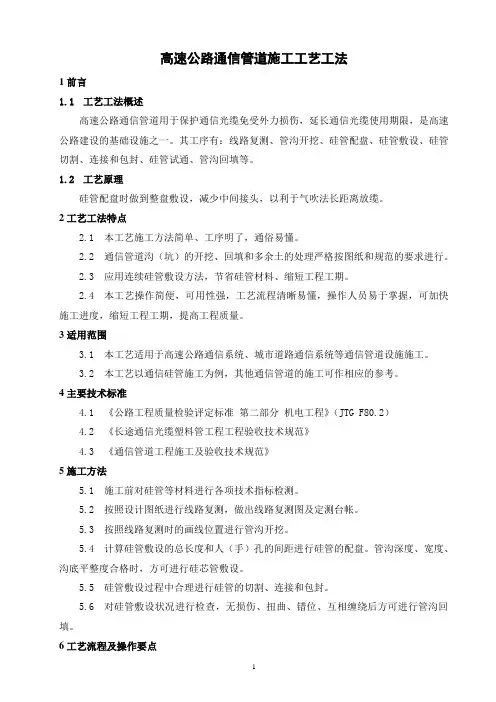

通信光纤管道工程施工工艺图解
光纤通信论文毕业设计
光纤通信 专业: 通信技术班级: 0701 姓名: 学号: 完成日期: 2009 年11 月30 日
摘要本文简要介绍了光纤通信发展的历史及现状,较全面的向大家展现了制作"光缆开剥与接续"多媒体课件的过程。与此同时,还对课件制作过程中使用的工具和器材及作者的心得体会作了基本介绍,希望能给读者以启发. 一、前言 光纤通信自问世以来,通过其通信容量大、传输距离长、抗电磁干扰、保密性好、重量轻、资源丰富等优点,已经广泛应用于市内局间中继,长途通信和海底通信等公用通信网以及铁道、电力等专用通信网,同时在公用电话、广播和计算机专用网中得到应用.并已逐渐用于用户系统.光缆将取代过去用户系统无法实现宽频信息传输的传统线路,这样便可提供高质量的电视图像和高速数据等新业务,以满足人们广泛的生活和业务的需要. 光缆线路,是光纤通信系统组成的重要部分.光缆线路的建设质量是确保光通信系统性能良好和长期稳定的关键,而光缆开剥接续则是光缆线路施工中工程量大,技术要求复杂的一道重要工序,其质量好坏直接影响线路的传输质量和寿命,光缆开剥、接续、封合的快慢将影响整个工期的进程,对于20
芯以上光缆的接续不仅要求施工人员技术熟练,而且要求施工组织严密,在保证质量的前提下,确保施工的时间。 . 二、光纤通信的发展概况及动向 2-1发展概况 光波是人们最熟悉的电磁波,其波长在微米级,频率为100000亿HZ数量级.由电磁波谱中可以看出,紫外线、可见光、红外线均属于光波的范畴.目前光纤通信使用的波长范围是在近红外区内,即波长为0.8-1.8um可分短波长波段和长波长波段,短波长波段是指波长为0.85um,长波长波段是指1.31um和1.51um,这是目前采用的三个通信窗口. 利用光导纤维作为光的传输介质的光纤通信其发展只有二、三十年的历史,它的发展以1960年美国人Mainman发明的红宝石激光器和1966年英籍华人高琨博士提出利用SIO2石英玻璃可制成低损耗光纤的设想为基础,直到1970年美国康宁公司研制出损耗为20db/km的光纤,才使光纤进行远距离传输成为可能.自此以后,光纤通信在世界范围内展开并得到迅猛发展,在短短的一、二十年的时间中,以从0.85um短波长多模光纤发展到1.31um-1.55um的长波长单模光纤,同时开发出许多新型光电器件,激光器寿命已达十万小时甚至百万小时,许多国家相继建成了长距离的光纤通信系统.
光纤光缆工程熔接技术规范
光纤光缆工程熔接技术规范及工艺 一、熔接、测试设备： 1、藤仓FSM—50s光纤熔接机 ●适用光纤：sm（单模），mm（多模），ds（色散位移），nz—ds（非零色散位移） ●光纤切割长度：外包层直径250um：8to16mm外包层直径介于250um —1000um16mm（使用可选组件并经过校正：8to16mm） ●实际熔接损耗：标准0.02db sm fiber；标准0.01db mm fiber；标准0.04db ds fiber ●光纤规格符合itu—tg.652，g.651 and g.653 并进行分别测量，方法符合itu—t and iec 规定的标准 ●熔接时间：平均9秒（标准sm）；加热时间：平均35秒； ●回损>>60db；熔接损耗估算、纤心轴位移，纤心变形and mfd 误差（模场直径） ●衰减熔接方式：自动衰减模式：0.1db to 15db（0.1db step）；手动衰减模式：0.8um to 20.0um（0.1um step） ●熔接结果存储：最近2000熔接结果存储并包含损耗估算、所选择熔接模式、日期、熔接条件以及注释； ●光纤放大倍数：147（x/y同时观测）or 295（超大放大倍数） ●工作条件：海拔0 to 5,000 m，湿度0 to 95% rh，工作温度—10 to 50°c； ●机械特性验证：约2n（标准）/约4.4n（可选）
●可用保护管长度：60mm、40mm and 微型保护管；滑入式电源组件交流适配器 adc—11：100 to 240v ac ●电池：btr—06s：dc 13.2v，4.5ah，可熔接/可加热最少60次；btr—061：dc13.2v，9.0ah，可熔接/加热最少120次。 ●防风最大风力：15m/s；尺寸150（w）×150（d）×150w（h）； ●重量 2.3kg 2、PK7500 便携式光时域反射仪 主要测试功能： 单根光纤和光缆的衰耗；光连接和光纤接头的损耗；光缆、光纤及光缆线路的长度； 光纤连接器、光纤接头和光纤断点的位置。 PK7500主机指标： 获取距离范 4,8,16,32,64,128,256 围 距离精度±0.8meters±0.01%×被测光纤长度 10.0cm 距离读出分 辨率 折射范围 1.4000to1.7000 db线性度0.05db/db 损耗模式2pt，1sa（db/km），自动，手动熔接损耗（db）
《光纤通信》课程设计
《光纤通信》课程设计报告 设计名称：光纤中光孤子传输特性 专业：08光信息科学与技术 成员姓名：张XX、胡X、 成员学号： 指导老师：李X
光纤中光孤子传输特性 光孤子理论的出现，对于现代通信技术的发展起到了里程碑的作用。因为现代通信技术的发展一直朝着两个方向的努力：一是大容量的传输，二是延长中继距离。光孤子传输不变形的特点决定了他在通信领域的应用前景。普通的光纤通信必须每隔几十千米设立一个中继站，经对信号的脉冲整形放大误码检查后再发射出去，而用光孤子通信则可不设中继站，只要对光纤损耗进行增益补偿，即可把光信号无畸变的传输到很远的地方。 光孤子形成的机理 光孤子是光纤中两种最基本的物理现象，即群速度色散和SPM 共同的作用形成的。光纤中的强度引起的折射率非线性ＳＰＭ效应（光学柯尔效应），在反常区导致的光脉冲压缩可以抵消ＧＶＤ效应形成的光脉冲展宽，从而保持光脉冲传输过程中的形状不变。光孤子的形成机理是光纤中群速度色散和自相位调制效应在反常区的精确平衡。二而光纤耗损造成的脉冲能量的损失，则用每一段传输距离后的光放大器来补偿，保持其非线性效应作用的存在。 光孤子传输 １．系统的构成 将光孤子作为信息的载波可实现光孤子通信，其传输系统如下图： 图 光纤孤子传输系统的基本构成 该系统由5个基本功能组成： １．光孤子发送终端（TX ） ２．光孤子接受终端（RX ） ３．光孤子传输光纤（STF ） ４．光孤子能量补偿放大器（ＯＡ，ＯＡ１－ＯＡｎ） ５．光孤子传输控制装置（ＴＣＳ） 图中ＳＳ为光孤子源，ＭＯＤ为光调制器，ＴＳ为测试设备。 系统中的ＴＸ由超短脉冲半导体或掺饵光纤激光器，光调制器，信息源和光纤功率放大器构成，用于产生光孤子脉冲信号；ＲＸ由宽带光接收机或频谱分析仪，误码仪与条纹相机构成，用于测试系统的传输特性或通信能力；ＳＴＦ由普通单模光纤或色散位移光纤ＤＳＦ构成，OA1--ＯＡｎ由ＥＤＦＡ或ＳＯＡ组成，ＴＣＳ由导频滤波器，强度或相位调制器，非线性元件和色散补偿光纤等组成，设置在沿传输系统不同的区域，用于克服或降低由放大器放大带来的放大自 ｓｓ ｍｏｄ ＯＡ ＯＡ1 STF ＯＡ2 STF STF TCS ＯＡn STF TS TX RX
光缆熔接施工方案
110kV沙岭-文武砂I、II回#30~#82线路缆化电气市政工程 （光缆部分） 施 工 安 全 技 术 组 织 措 施 施工单位: 福建省创星电力建设工程有限公司 2015年1月28日
目录 一、编制依据 (3) 二、工程概况与工程实施条件分析 (3) 1. 工程概述 (3) 2. 施工实施条件及自然环境 (3) 3、施工准备 (3) 4、施工组织 (4) 5、OPGW架空光缆拆、装施工 (6) 6、施工注意事项 (12)
工程名称：110kV沙岭-文武砂I、 II回#30~#82线路缆化电气市政工程 一、编制依据 1.《110kV沙岭-文武砂I、II回#30--#82线路缆化工程》施工合同及图纸 2.《国家电网公司电力安全工作规程（线路部分）》（Q/GDW1799.2-2013） 3.《生产作业现场风险管控办法（试行）》闽电运检〔2014〕491号 4.《福州电业局施工组织措施、技术措施、安全措施管理规定》 5.《110～500KV 架空送电线路施工及验收规范(GB 50233-2005)》 二、工程概况与工程实施条件分析 1. 工程概述 长乐市两港线漳港环岛至松下路面拓宽改造工程，新建路径长度6.4公里，电缆采用三回埋管（预留一回）敷设长度5.81公里，拉管长度约0.275公里，电缆采用双回埋管（预留一回）敷设长度约0.16公里，拉管长度约0.155公里.桥架约200米检查井87座，转角井1座，三通井1座，中间接头井9座，电缆终端井1座。拆除钢管杆52基，110kV 线路6.4公里。起点#30塔终点82#塔全程电缆YJLW03-Z 64/110 1X1000, 路径长度6.4公里 拆除110kV沙岭-文武砂I、II回30~#31，#82~#83线路线路及接地线，新建新立2基双回终端塔，安装OPGW终端接头盒3个 2. 施工实施条件及自然环境 2.1 交通条件一般，运输方便。人力运输0.5km，汽车运输20km 。 2.2本线路通过平地地带, 其中平地100%。 2.3架线、跨越普通公路1次。 2.4气象条件施工基本风速33m/s（10米基准高度风速）、覆冰为0mm、最低气温为-5℃。长乐属海洋性气侯,时有大风暴雨产生,施工应躲过大风暴雨时段,组塔、架线在无风或风速小于10.0m/s的条件下进行。○3本线路使用光缆型号:OPGW24芯光缆。 3、施工准备 3.1 施工人员应熟悉设计图及相关的技术要求；光缆开断前需提前一小时向运行部门通知确认，在许可以后才能施工作业。 3.2 认真了解OPGW架空光缆拆、装施工的内容及要点，详情见《杆塔明细表》；
“可见光通信设计报告”
全国大学生电子设计大赛 自由空间光通信 作品类别：xxxxxxxxxxxxx 队长：队员： 指导教师：
自由空间光通信 摘要：本系统完成了自由空间光通信的设计。采用激光作为载波将手机加收到的信号发给接收端，通过TL494芯片所产生的方波对信号进行调制解调，利用硅光电池接收信号，再由功率放大器将信号输出。经过测试，我们的系统满足设计要求。 关键词：激光； TL494芯片；功率放大器 1 方案论证与比较 任务要求中明确提出，设计的系统的通讯距离要达到20m。针对题目要求，硬件主要处理的问题是信号的预处理、信号的发射、信号的调制、信号的解调与驱动和信号的接收。以下将对各方案进行分析论证。 1.1 发射部分载波方案论证与选择 方案一：非激光通信，如：红外线通信、紫外线通信。 方案二：激光通信。 方案选择论证： 方案一非激光红外线、紫外线通信的原理是一样的，就拿红外线通信来说，它可传输语言、文字、数据、图像等信息，适用于沿海岛屿间、近距离遥控、飞行器内部通信等。其通信容量大、保密性强、抗电磁干扰性能好，设备结构简单，体积小、重量轻、价格低。但在大气信道中传输时易受气候影响。 方案二激光通信，由于激光具有相干性好、准直性好，采用激光作为通信系统中信号的载波，可使信号稳定传输，不易受外界环境的干扰。本系统采用方案二。 1.2 信号调制解调部分方案论证与选择 方案一：PWM脉宽调制，用硬件设计可调PWM脉宽调制，利用可调的脉宽信号控制载波。PWM脉宽调制的设计图如图1。 方案二：采用TL494芯片产生占空比可调的方波，用这个方波也可以控制载波。TL494的内部电路图如图2所示。
光纤接续规范
光纤接续是一项细致的工作，特别在端面制备、熔接、盘纤等环节，要求操作者仔细观察，周密考虑，操作规范。 光纤接续方法及操作步骤如下： 一、接头盒制作 剥除护套。用小钢锯锯掉光缆的端头（通常去除1m）；用横向剖刀在标刀处横向切割PE外护套和皱纹纵包钢带（长度一般约为1.5m）；轻折光缆，使皱纹钢带在切割处完全断裂；用钢丝钳剪断加强芯；安装固定接头盒。 二、端面的制备 光纤端面的制备包括剥覆、清洁和切割这几个环节。合格的光纤端面是熔接的必要条件，端面质量直接影响到熔接质量。 1．光纤涂面层的剥除 去除光纤套塑（长度一般约为90cm，根据盒子的类型决定）；光纤涂面层的剥除,要掌握平、稳、快三字剥纤法。“平”，即持纤要平。左手拇指和食指捏紧光纤，使之成水平状，所露长度以5cm为准，余纤在无名指、小拇指之间自然打弯，以增加力度，防止打滑。“稳”，即剥纤钳要握得稳。“快”即剥纤要快，剥纤钳应与光纤垂直，上方向内倾斜一定角度，然后用钳口轻轻卡住光纤右手，随之用力，顺光纤轴向平推出去，整个过程要自然流畅，一气呵成。2．裸纤的清洁 裸纤的清洁，应按下面的两步操作： 1）观察光纤剥除部分的涂覆层是否全部剥除，若有残留，应重新剥除。如有极少量不易剥除的涂覆层，可用绵球沾适量酒精，一边浸渍，一边逐步擦除。 2）将棉花撕成层面平整的扇形小块，沾少许酒精（以两指相捏无溢出为宜），折成“V”形，夹住以剥覆的光纤，顺光纤轴向擦拭，力争一次成功，一块棉花使用2～3次后要及时更换，每次要使用棉花的不同部位和层面，这样即可提高棉花利用率，又防止了探纤的两次污染。3．裸纤的切割 裸纤的切割是光纤端面制备中最为关键的部分，精密、优良的切刀是基础，而严格、科学的操作规范是保证。 1）切刀的选择 切刀有手动（如日本CT—07切刀）和电动（如爱立信FSU—925）两种。前者操作简单，性能可靠，随着操作者水平的提高，切割效率和质量可大幅度提高，且要求裸纤较短，但该切刀对环境温差要求较高。后者切割质量较高，适宜在野外寒冷条件下作业，但操作较复杂，工作速度恒定，要求裸纤较长。熟练的操作者在常温下进行快速光缆接续或抢险，采用手动切刀为宜；反之初学者或在野外较寒冷条件下作业时，采用电动切刀。 2）操作规范 操作人员应经过专门训练掌握动作要领和操作规范。首先要清洁切刀和调整切刀位置，切刀的摆放要平稳，切割时，动作要自然、平稳、勿重、勿急，避免断纤、斜角、毛刺及裂痕等不良端面的产生。另外学会“弹钢琴”，合理分配和使用自己的右手手指，使之与切口的具体部件相对应、协调，提高切割速度和质量。 3）谨防端面污染 热缩套管应在剥覆前穿入，严禁在端面制备后穿入。裸纤的清洁、切割和熔接的时间应紧密衔接，不可间隔过长，特别是以制备的端面，切勿放在空气中。移动时要轻拿轻放，防止与其他物件擦碰。在接续中应根据环境，对切刀“V”形槽、压板、刀刃进行清洁，谨防端面污染。
光纤连接器的标准要求
光纤连接器，是光纤与光纤之间进行可拆卸（活动）连接的器件，它把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。在一定程度上，光纤连接器影响了光传输系统的可靠性和各项性能。 光纤是传光的纤维波导，裸纤一般分为三层：中心高折射率玻璃芯，折射率较高，用来传送光；中间为低折射率硅玻璃包层，与纤芯一起形成全反射条件；最外是保护用的树脂涂层。 光纤分类方法很多，可以按照传输模式、工作波长、折射率分布、等进行分类。 （一）按传输模式 多模光纤：可传输多种模式的光，外径一般为125微米(一根头
发平均100微米)，典型纤芯直径为50或62.5微米。 单模光纤：只能传输一种模式的光，外径与多模光纤相同，但纤芯直径较细，一般为9微米。 如何辨别单模光纤与双模光纤呢？最常规的分辨方法就是：黄色的光纤线一般是单模光纤，橘红色或者灰色的光纤线一般是多模光纤。 单模光纤不存在模间时延差，且模场直径仅几微米，带宽一般比渐变型多模光纤的带宽高一两个数量级。因此，它适用于大容量、长距离通信。 （二）按工作波长 短波长光纤：光纤的工作波长为850nm。 长波长光纤：光纤的工作波长为1300nm和1550nm。 光纤损耗一般是随波长加长而减小，850nm的损耗约为2.5dB/km,1300nm的损耗约为0.35dB/km，1550nm的损耗约为0.20dB/km，这是光纤的最低损耗，波长1650nm以上的损耗趋向加大。 （三）按光纤材料 石英光纤：一般是指由掺杂石英芯和掺杂石英包层组成的光纤。这种光纤有很低的损耗和中等程度的色散。目前通信用光纤绝大多数是石英光纤。 全塑光纤：用高度透明的聚苯乙烯制成的，成本低，使用方便，但损耗较大、带宽较小，只适合短距离低速率通信。
毕业设计100光纤通信+课程设计报告
课程设计报告 课程名称光纤通信 课题名称通信系统综合实验 一、设计内容与设计要求 1、设计内容 1）多路数据＋多路电话光纤综合传输系统的实现 2）多路数据＋多计算机＋单路图像/语音全双工光纤综合传输系统的实现3）*多路计算机＋双路图像/语音全双工光纤综合传输系统的实现 2、设计目的 掌握变速率时分复用的原理、实现方法； 学习并掌握计算机RS232通信技术； 掌握时分复用技术和波分复用技术的灵活搭配使用； 实现数字和语音同时通信。 3、实验仪器与设备 1.光纤通信实验系统2台。 2.示波器1台。 3.波分复用器2个。 4.电话2部。 I
5.FC/FC光纤跳线2根。 6.计算机若干台串口通信电缆若干根。 7.1310nm/1550nm波长波分复用器2个。 8.摄像头1个。 9.监视器1个（或用电话代替）。 4、设计原理 《多路数据＋多路电话光纤综合传输系统》综合了固定速率时分复用、解固定速率时分复用、PCM编译码、波分复用等几个子系统，具体的实验原理可以参看《光纤通信原理教学系统实验指导书》中的实验二十一、实验二十四、实验二十五、实验二十的方法； 《多路数据＋多计算机＋单路图像图像/语音全双工光纤综合传输系统》拟实现模拟图像、数据在同一光纤中传输。即在光纤中同时传输数字数据和模拟信号。一种解决方案综合了《光纤通信原理教学系统实验指导书》中的实验二十六、实验二十七、实验十六的知识； 《多路计算机＋双路图像/语音全双工光纤综合传输系统》综合了固定速率时分复用、解固定速率时分复用、变速率时分复用、解变速率时分复用、位时钟提取（数字锁相环DPLL）原理及实现五个实验，具体的实验原理可以参看《光纤通信原理教学系统实验指导书》中的实验二十一、实验二十三、实验二十四、实验二十五、实验二十六、实验二十七。 5、设计要求 掌握结构化系统设计的主体思想，以自下而上逐步完善的方法实现指定的通信系统功能，并按要求测试相关参数、波形等实验数据，以积累一些典型的通信子系统的功能、性能、参数等知识以及系统集成的知识。 (1)在规定的时间内以小组为单位完成相关的系统功能实现、数据测试和记录并进行适当的分析。 (2)按本任务书的要求，编写《课程设计报告》（Word文档格式）。并用A4纸打印并装订； II
通信主要施工工艺流程图
通信施工工艺流程脚本 1基本要求 1）施工现场的各项管理制度应齐全，管理机制健全，岗位职责明确到人；施工人员数量、机具仪表配备应满足“施工组织设计”的要求。 2）针对具体工程施工特点，制定安全保障措施；开工前进行必要的安全培训，并进行安全考试，考试合格后方可上岗作业。 3）对于通信线路工程，施工前要及沿线相关部门及单位取得联系，办理相关手续、签订安全配合协议等。项目部要教育施工人员遵守当地法律法规、风俗习惯、施工现场的规章制度，保证施工现场的良好秩序。 4）对于通信设备安装工程，应了解通信机房的管理制度，服从机房管理人员的安排，提前办理必要的准入手续。对于既有机房，调查机房内在用设备的使用情况，制定在用设备的安全防护措施。施工过程中严禁乱动及工程无关的在用设备、设施。 5）GSM-R及列车无线调度通信工程铁塔安装、漏泄同轴吊挂等需要在车站站台、隧道、路肩等处进行施工，应提前及有关部门联系，签订安全配合协议。6）对于铁路车站客运服务信息系统工程，应了解车站的管理制度，提前办理准入证等各种相关手续。 7）技术交底的重点根据工程实际情况确定，一般应包括主要施工工艺及施工方法；进度安排、工程质量、安全措施等。交底要交到施工操作人员。交底必须在作业前进行，要有交底记录，交底人及被交底人都要在记录上签字。8）对于通信工程，施工项目及工程特点不同，其施工工艺及施工方法也有所不同。因此，通信工程施工作业指导书要根据工程具体情况进行编写。 9）做好物资的进场和标识工作，物资应整齐码放，要注意防火、防盗。还应做好进货、领用的账目记录工作。 10）安排仪器仪表存放地点，建立管理台帐，采取防潮、防火、防盗措施，严格按照其说明书的要求进行保管和维护。 11）对于各种设备安装工程，施工现场应配备消防器材，通信机房内及其附近严禁存放易燃、易爆等危险物品。 2工艺实施主要内容 2.1总施工流程 通信工程施工总流程图：
光缆敷设工程施工方案
光缆敷设工程施工方案 一．编制说明 本施工方案系我公司对光缆敷设工程的构思和部署，用来指导工程施工，确保工程的优质高效的完成。 二．编制依据 1.现行有关施工管理的法律法规、标准规范。 2.本公司依据GB/T19001-2000标准建立的质量管理体系和《质量手册》。 3.本公司历年来在工程施工中积累的施工经验、技术和管理资料。 4.本公司的资源情况和施工能力。 5.本工程的性质、特点以及实地考察的情况。 三．工程概况 1.工程名称：青龙寺煤矿安防视频监控系统工程 2.工程地点：陕西榆林府谷青龙寺煤矿 3.建设单位：榆林神华能源有限责任公司青龙寺煤矿 四．施工部署 （一）组织机构及职能 鉴于本工程的性质和特点，我们施工组织的指导思想是以质量为中心，建立工程质量保证体系，编制项目质量计划，选配高素质的项目经理和工程技术人员，按照国际标准实施项目管理，积极推广运用新技术、新工艺、新材料、新设备。工程项目部将成为一个充满活力、专业性强，具有全面管理能力的领导集体。根据我公司的质量管理体系和《质量手册》，本项目管理组织机构图规划如下： 项目经理：负责工程管理以及内外部的协调工作。 技术员：负责工程的质量和技术管理。 材料员：负责工程所需要的材料工机具的供应和调配。 预算员：负责工程的合同管理以及预决算管理。
工长：负责生产计划的安排、生产协调以及文明施工和安全生产。（二）施工部署 第一阶段：线路复核 第二阶段：光缆敷设 第三阶段：光缆熔接 第四阶段：系统调试 （三）人力资源 人力资源供应计划 （四）施工机具 施工机具供应计划 （五）施工进度 施工进度计划
五．施工方案 （一）光缆敷设 A．光缆的户外施工 较长距离的光缆敷设最重要的是选择一条合适的路径。这里不一定最短的路径就是最好的，还要注意土地的使用权，架设的或地埋的可能性等。必须要有很完备的设计和施工图纸，以便施工和今后检查方便可靠。施工中要时时注意不要使光缆受到重压或被坚硬的物体扎伤。光缆转弯时，其转弯半径要大于光缆自身直径的20倍。 1.户外管道光缆施工 A.施工前应核对管道占用情况，清洗、安放塑料子管，同时放入牵引线。 B.计算好布放长度，一定要有足够的预留长度。详见下表： 注：其它余留按设计预留 C.一次布放长度不要太长(一般2KM)，布线时应从中间开始向两边牵引。 D.布缆牵引力一般不大于120kg，而且应牵引光缆的加强心部分，并作好光缆头部的防水加强处理。 E.光缆引入和引出处须加顺引装置，不可直接拖地。 F.管道光缆也要注意可靠接地 2.建筑物内光缆的敷设 A.垂直敷设时，应特别注意光缆的承重问题，一般每两层要将光缆固定一次。 B.光缆穿墙或穿楼层时，要加带护口的保护用塑料管，并且要用阻燃的填充物将管子填满。 C.在建筑物内也可以预先敷设一定量的塑料管道，待以后要敷射光缆时再用牵引或真空法布光缆 5.光缆在楼内的敷设
光通信课程设计
光通信技术课程设计 一、系统功能描述 此系统是一个通过红外通信进行简单信号传输的装置，分为发送和接收两部分。发送装置接有简易键盘，按下按键后，单片机采集信号处理后通过红外发送出去。接收装置收到信号后，进行解析，然后通过数码管显示出相应的码型。 二、系统所用元器件及设备 发送端： AT89C52×1、红外发射二极管×1、8050×1、按键开关×10、11.0592M晶振×1 电容：10μF×1、20pF×2 电阻：1k?×2、100?×1 接收端： 74LS273×1、AT89C52×1、按键开关×1、7段共阳极数码管×2、8550×2、11.0592M晶振×1、红外接收器SM0038×1 电容：10μF×2、20pF×2 电阻：100?×2、1k?×1、4.7k?×2 设备： 稳压电源5v 示波器 三、系统实现功能原理 发送端： 输入方式采用3×3阵列（9按键）键盘，一共6根信号线，接入单片机P1口。每个按键在单片机P1口上对应唯一8位2进制值。当按下键盘上的不同按键时，通过编码器产生与之相应的特定的二进制脉冲码信号。将此二进制脉冲码信号先调制在38KHz的载波上，经过放大后，激发红外发光二极管转发成波长940nm的红外线光传输出去。 接收端： 红外接收器采用一体化红外遥控接收器SM0038,红外线数字信号则经过红外接收器取出数字信号数据经单片机译码，最后送到显示电路。 主要芯片AT89C51： 引脚图： 功能介绍： AT89C51是一个低电压，高性能CMOS 8位单片机，片内含4K BYTES的可反复擦写的只
读程序存储器（PEROM）和128 BYTES的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器和FLASH存储单元，内置功能强大的微型计算机的AT89C51提供了高性价比的解决方案。 AT89C51是一个低功耗高性能单片机，40个引脚，32个外部双向输入/输出（I/O）端口，同时内含2个外中断口，2个16位可编程定时计数器,2个全双工串行通信口，AT89C51可以按照常规方法进行编程，也可以在线编程。其将通用的微处理器和FLASH存储器结合在一起，特别是可反复擦写的FLASH存储器可有效地降低开发成本。 管脚说明： VCC：供电电压。 GND：接地。 P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门流。当P1口的管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。 P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL 门电流。P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。在FLASH编程和校验时，P1口作为第八位地址接收。 P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL 门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。并因此作为输入时，P2口的管脚被外部拉低，将输出电流。这是由于内部上拉的缘故。P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。P2口在FLASH编程和校验时接收高八位地址信号和控制信号。 P3口：P3口管脚是8个带内部上拉电阻的双向I/O口，可接收输出4个TTL门电流。当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。作为输入，由于外部下拉为低电平，P3口将输出电流（ILL）这是由于上拉的缘故。 P3口也可作为AT89C51的一些特殊功能口，如下表所示： 口管脚备选功能 P3.0 RXD（串行输入口） P3.1 TXD（串行输出口） P3.2 /INT0（外部中断0） P3.3 /INT1（外部中断1） P3.4 T0（记时器0外部输入） P3.5 T1（记时器1外部输入） P3.6 /WR（外部数据存储器写选通） P3.7 /RD（外部数据存储器读选通） P3口同时为闪烁编程和编程校验接收一些控制信号。 RST：复位输入。当振荡器复位器件时，要保持RST脚两个机器周期的高电平时间。 /ALE/PROG：当访问外部存储器时，地址锁存允许的输出电平用于锁存地址的地位字节。在FLASH编程期间，此引脚用于输入编程脉冲。在平时，ALE端以不变的频率周期输出正脉冲信号，此频率为振荡器频率的1/6。因此它可用作对外部输出的脉冲或用于定时目的。然而要注意的是：每当用作外部数据存储器时，将跳过一个ALE脉冲。如想禁止ALE的输出可
通信工程施工工艺设计
通信光电缆工程施工工艺 第一节长途通信电缆线路 一、操作程序 1、操作要领 （1 ）、线路路径定测 ①线路路径定测人员组成： 设计单位专项设计人员 建设单位代表 维修单位电务、公务人员 施工单位施工负责人（各区段工班长）、技术负责人各一名，工人3至4人。 ②定测内容 a、测量电缆径路长度和确定电缆线路设备设置地点，确定机房及电缆引入位置。线路设备一般指通话柱位置，气门标石、底线位置及传感器设置位置。通话柱安装标准：以区间为单位，每个区间进（出）站 信号机为基准点，以后每 1.5Km设置一个。气门标石以区间为单位，每4K每设置一个。地线以区间为单位，每4Km设一个。传感器设置以充气段为单位，在最靠近充气设备的两个接头内各设一个（包括终端气闭头），然后每2Km设置一个。 b、核定设置标准位置和确定电缆过轨地点，引入方式。 c、基本确定线路本质情况及过桥、过隧道的防护措施及施工要求。 d、做好径路测量台账。 （2）、电缆单盘测试 ①直流特性测试 a、绝缘电阻测试。 测试内容：单线对地（A-E, B-E） 线间绝缘（A-B）测试值：》500MQ
测试仪表：500V兆欧表 b、环阻及不平衡电阻 测试值、环阻：0.9芯线w 57 Q /Km 0.7 芯线w 57 Q /Km 不平衡电阻：w 2 Q 测试仪表：直流电桥 注：测环阻时，测量档应板向*0.01档或0.1档 测不平衡时，测量档板向*1档 （可交流特性测试 高频电缆组应测K1 k2 k3 el e2 低频电缆组应测k1 el e2 本工艺仅以低频对称电缆为例（下同） 测试仪表：电容耦合测试仪 测试时，将测量档分别板向k1 el e2值，再分别读出数据即可。 测试目的：k1 el e2是低频电缆配盘所必须的依据。 ◎单缆A B端判别 判别方法： a、以四线组绑扎丝带判另U：绿组在红组的顺时针方向为A端，反之则为B端。 b、以四线判别：绿芯线在红芯线的顺时针方向为A端，反之则为B端。 c、以信号线对判别：绿组信号线在红组信号线对的顺时针方向为A端，反之则为以 B端。上三种判别方法用任何一种判别即可。 当A B端判别清楚后，用红线在电缆盘上标明外A货外B。 ◎电缆配盘
光缆熔接操作规范
阳泉数字电视有限公司光缆熔接操作规范 QB/YQDTV—JS08—003 （一）熔接前准备 光缆熔接前，首先要准备好剥线钳、切刀、熔接机、热缩套管，酒精棉等必要操作设备、工具盒必要材料，查看熔接机电源是否充足，各种材料是否齐全。 （二）熔接过程： 第一步，开剥光缆，将光缆固定到接续盒内。 开剥光缆前要去除施工时受损部分，然后剥除长度为1—1.3m的外护套，加强芯开剥后留长度为3.5—4cm左右。固定光缆： 1）当光缆小于进出孔时，建议最好用剥除的光缆外套增大外径或用自粘胶布包好夹紧，直至与光缆压板相匹配，然后将光缆固定，压紧光缆压板。 2）同时加强芯（钢绞线和粗钢丝）也应用加强芯固定螺丝固定牢靠。而且加强芯固定时弯曲方向要与光纤束管相反，不能有松动。否则，有可能造成光缆打滚纤芯。 第二步，将光纤穿过热缩管 1）用松套钳剥掉松套管，或用美工刀等锋利刀具代替松套钳。 2）用蘸有酒精的药棉（卫生纸）清洁光纤涂覆层。 3）将不同管束、不同颜色的光纤分开，穿过热缩管。在
特殊情况下，也可以几根光纤穿一根热缩管，但不易过多，限定在5芯以下。 第三步，光纤端面制作。光纤端面制备包括剥覆、清洁和切割3个环节。 1）光纤涂覆层的剥除 光纤是圆柱形介质波导，由纤芯、包层、涂层3部分组成，涂层的剥除，要掌握平、稳、快。 平：持纤要平，左手拇指和食指捏紧光纤，使之成水平状，所露长度约5cm，余纤在无名指、下拇指之间自然打弯，以增加力度，防止打滑。 稳：即剥纤要握的稳，不能摇晃。 快：即剥纤要快，剥纤钳应与光纤垂直，上方向内倾斜一定角度，然后用钳口轻轻卡住光纤，右手随之用力，顺光纤轴向平推出去，整个过程自然流畅，一气呵成。涂覆层剥除长度约3cm左右。 2）裸纤的清洁。裸纤的清洁，应按下面的两步操作： A）观察光纤剥除部分的涂覆层是否全部剥除，若有残留，应重新剥除。如有极少量不易剥除的涂覆层，可用棉球沾适量酒精，一边浸渍，一边逐步擦除。 B）将棉花撕成层面平整的扇形小块，沾少许酒精（以两指相捏无溢出为宜），折成“V”形，夹住以剥覆的光纤，顺光纤轴向擦拭，力争一次成功，一块棉花使用2—3次后要
光纤连接器检验技术标准
一、外观检验： 二、组装性能：2.1插芯：突出长度正常，弹性良好，有明显倒角，表面无任何脏污、缺陷及其他不良。2.2散件：各散件与适配器之间配合良好，无松脱现象，机械性能良好，有良好的活动性，表面无任何脏污、缺陷、破损、裂痕，颜色与产品要求相符，同批次产品无色差。2.3压接：对光缆外皮及凯夫拉线的压接固定要牢固，压接金属件具有规则的压痕，无破损、弯曲，挤压光缆等不良。 三、端面标准：根据附录1《光纤连接器端面检验规范》检验。 四、插损、回损技术标准： 五、端面几何形状(3D)标准：
六、合格品标识：合格产品标识包括：出厂编号(每个产品对应唯一的出厂编号，由生产任务计划号加流水号组成)、型号规格、条码标签(根据客户要求可选)、产品说明书(根据客户要求可选)、3D报告(根据客户要求可选)、环保标识(根据客户要求可选)、插/回损测试数据等。 七、产品包装：7.1产品基本包装是：将光纤连接器盘绕成15-18cm直径的圈，连接头两端用扎带固定于线圈的对称中部，根据产品的不同型号扎紧方式有“8”和“1”字型扎法，以不松脱为原则，不能在光缆上勒出痕迹，0.9光缆使用蛇形管绑扎。特殊型号产品可根据相应《包装作业指导书》进行操作。将绑扎好的连接器头朝下放入对应已贴好标识的包装袋中封好袋口，并将包装袋中的空气尽量排除但不能将连接器挤压变形。7.2基本包装完成后以整数为单位装入包装箱内，包装箱内部用卡板或气泡袋或珍珠棉或其他防挤压保护辅料隔开，特殊型号产品可根据相应《包装作业指导书》进行操作。包装箱外贴上装箱清单和其他产品标识后封箱打包并放置到指定成品区。 八、各零部件技术标准： 8.1插芯： 8.1.1产品符合以下标准：YDT 1198-2002 《光纤活动连接器插针体技术要求》Telcordia GR-326-CORE 8.1.2详细技术要求见附录2《常规插芯技术标准》。 8.2光纤/光缆： 8.2.1产品符合以下标准：YDT 1258.1-2003 《室内光缆系列第一部分总则》YDT 1258.2-2003 《室内光缆系列第二部分单芯光缆》YDT 1258.3-2003 《室内光缆系列第三部分双芯光缆》YDT 1258.4-2005 《室内光缆系列第四部分多芯光缆》YDT 1258.5-2005 《室内光缆系列第五部分光纤带光缆》YDT 1258.3-2009 《室内光缆系列第3部分：房屋布线用单芯和双芯光缆》YDT 908-2000 《光缆型号命名方法》 8.2.2性能、尺寸、材质、颜色、环保等符合国家相关行业标准。产品颜色在同一批次的同一规格型号上必须保持一致。 8.3连接器： 8.3.1产品性能指标符合以下国家标准：GBT 12507.1-2000 《光纤光缆连接器第一部分：总规范》GBT 12507.2-1997 《光纤光缆连接器第二部分：F-SMA 型光纤光缆连接器分规范》YDT 1272.1-2003 《光纤活动连接器第1部分：LC 型》YDT 1272.2-2005 《光纤活动连接器第2部分：MT-RJ型》YDT 1272.3-2005 《光纤活动连接器第3部分：SC型》YDT 1272.4-2007 《光纤活动连接器第4部分：FC型》YDT 1272.5-2009 《光纤活动连接器第5部分：MPO型》YD987-1998 《ST/PC型单模光纤光缆活动连接器技术规范》YDT 2152-2010 《光纤活动连接器可靠性要求及试验方法》
架空光缆施工方案(正式)
编订：__________________ 单位：__________________ 时间：__________________ 架空光缆施工方案(正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-2490-23 架空光缆施工方案(正式) 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 曲沃秦岗LNG加气站工程在施工中，在厂区处有一处根国防光缆通过：厂区北侧架空式国防光缆。因光缆在施工范围内，为了保护国防光缆通讯畅通，需对其进行维护处理。 1．适用范围本方案适用于曲沃县秦岗LNG加气站国防光缆加固工程的运输、展放、敷设、紧挂线和附件安装等项目的施工。 2．目的 目的是阐明设计意图和技术要求，确保光缆施工质量满足规程要求。 3．编制依据 GB/T12357 通信用多模光纤系列 GB/T 9771-2000（所有部分）通信用单模光纤系列
GB/T15972-1998（所有部分）光纤总规范（ IEC 60793-1-1995） GB/T 7424.1-1998 光缆第1部分总规范（IEC794-1-1-1996） GB/T 7424.4-2003 光缆-第4部分：分规范光纤复合架空地线 GB/T 12507.1-2000 光纤光缆连结器第1部分：总规范 DL/T 832-2003 光纤复合架空地线 DL/T 788-2001 全介质自承式光缆 DL/T 767-2003 全介质自承式光缆（ADSS）用预绞丝金具技术条件和试验方法 DL/T 766-2003 光纤复合架空地线（OPGW）用预绞丝金具技术条件和试验方法 YD 5102-2005 长途通信干线光缆传输系统线路工程设计规范 YD 5137-2005本地通信线路工程设计规范 YD 5138-2005本地通信线路工程验收规范
光纤活动连接器技术及指标要求
光纤活动连接器技术及指标要求 一、引言 光纤活动连接器，俗称活接头，国际电信联盟（ITU）建议将其定义为“用以稳定地，但并不是永久地连接两根或多根光纤的无源组件”。主要用于实现系统中设备间、设备与仪表间、设备与光纤间以及光纤与光纤间的非永久性固定连接，是光纤通信系统中不可缺少的无源器件。正是由于连接器的使用，使得光通道间的可拆式连接成为可能，从而为光纤提供了测试入口，方便了光系统的调测与维护；又为网路管理提供了媒介，使光系统的转接调度更加灵活。由于光纤活动连接器在光纤通信系统中具有如此重要的作用，因此各国的厂家对此投入了大量的人力、物力，进行了积极和深入的研究，研制开发出了多种光纤活动连接器，现已广泛地应用于各类光纤通信系统中。 二、光纤活动连接器的一般特征大多数的光纤活动连接器是由三个部分组成的：两个配合插头和一个耦合管。两个插头装进两根光纤尾端；耦合管起对准套管的作用。另外，耦合管多配有金属或非金属法兰，以便于连接器的安装固定。光纤活动连接器的对准方式有两种：用精密组件对准和主动对准。高精密组件对准方式是最常用的方式，这种方法是将光纤穿入并固定在插头的支撑套管中，将对接端口进行打磨或抛光处理后，在套筒耦合管中实现对准。插头的支撑套管采用不锈钢、镶嵌玻璃或陶瓷的不锈钢、陶瓷套管、铸模玻璃纤维塑料等材料制作。插头的对接端进行研磨处理，另一端通常采用弯曲限制构件来支撑光纤或光纤软线以释放应力。耦合对准用的套筒一般是由陶瓷、玻璃纤维增强塑料（FRP）或金属等材料制成的两半合成的、紧固的圆筒形构件做成的。为
使光纤对得准，这种类型的连接器对插头和套筒耦合组件的加工精度要求很高，需采用超高精密铸模或机械加工工艺制作。这一类光纤活动连接器的介入损耗在（0.18～3.0）dB范围内。主动对准连接器对组件的精度要求较低，可按低成本的普通工艺制造。但在装配时需采用光学仪表（显微镜、可见光源等）辅助调节，以对准纤芯。为获得较低的插入损耗和较高的回波损耗，还需使用折射率匹配材料。在广电网络应用中，经常用到的光纤活动连接器从外形上有：FC型连接器和SC型连接器,其中根据连接端面的不同又分别分为PC、APC、UPC三种。FC型光纤活动连接器最早是由日本NIT研制。其中FC是Ferrule Connector的缩写，表明其外部加强件是采用金属套，紧固方式为螺丝扣。SC型光纤活动连接器是一种模塑插拔耦合式单模光纤活动连接器。其外壳采用模塑工艺，呈矩型；插头套管（也称插针）由精密陶瓷制成，耦合套筒为金属开缝套管结构，其结构尺寸与FC型相同，紧固方式是采用插拔销闩式，不需旋转。SC型连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高。 三、光纤活动连接器的性能光纤活动连接器的性能指标，首先是光纤活动连接器的光学性能；另外为保证光纤活动连接器的正常使用，还要考虑光纤活动连接器的互换（同型号间）性能、机械性能、环境性能和寿命（即最大可拔插次数）等。1、光学性能 光纤连接器的光学特性指标主要是插入损耗、回波损耗。插入损耗是指因连接器的介入而引起传输线路有效功率减小的量值，该值越小越好。对于该项性能，ITU建议应根据20个样品的测试，确定出平均损耗、标准偏差和样品最大损耗。其中平均损耗值应不大于0.5dB。回波损耗（或称反射衰减、回损、回程损耗）是衡量从连接器反射回来并沿输入通道返回的输入功率分量的一个量度，其典型值应不小于25dB。对于光纤通信系
光纤熔接工艺流程及施工方法
光纤熔接工艺流程及施工方法 1、前言 光纤是圆柱形介质波导由纤芯、包层和涂敷层3部分组成，一般单模和多模光纤的纤芯直径分别为5～15μm和40～100μm，包层直径大约为125~600μm。经过处理的光纤端面，理想状态是一个光滑平面。但实际中，光纤端面的加工往往不能达到理想状态，例如抛光不理想、有划痕、表面或边缘破碎损伤等等，都将使端面情况复杂化。对于光纤与激光器中其它元件的耦合以及光纤之间的熔接来说，要求光纤端部必须有光滑平整的表面，否则会增大损耗。 2、光纤损耗种类 2.1光纤本征损耗 光纤本征损耗即光纤固有损耗，主要由于光纤机基质材料石英玻璃本身缺陷和含有金属过渡杂质和OH-，使光在传输过程中产生散射、吸收和色散，一般可分为散射损耗，吸收损耗和色散损耗。其中散射损耗是由于材料中原子密度的涨落，在冷凝过程中造成密度不均匀以及密度涨落造成浓度不均匀而产生的。吸收损耗是由于纤芯含有金属过渡杂质和OH-吸收光，特别是在红外和紫外光谱区玻璃存在固有吸收。光纤色散按照产生的原因可分为三类，即材料色散、波导色散和模间色散。其中单模光纤是以基模传输，故没有模间色散。在单模光纤本征因素中，对连接损耗影响最大的是模场直径。单模光纤本征因素引起的连接损耗大约为0.014dB，当模场直径失配20%时，将产生0.2dB的连接损耗。多模光纤的归一化频率V>2.404，有多个波导模式传输，V值越大，模式越多，除了材料色散和波导色散，还有模间色散，一般模间色散占主要地位。所谓模间色散，是指光纤不同模式在同一频率下的相位常数β不同，因此群速度不同而引起的色散。 此外，光纤几何参数如光纤芯径、包层外径、芯/包层同心度、不圆度，光学参数如相对折射率、最大理论数值孔径等，只要一项或多项失配，都将产生不同程度的本征损耗。
