阀门材料基本知识
阀门的试验压力：根据ASME B16.34规定，壳体强度试验压力按1.5倍的工作压力并圆整到下一个25PSI，水密封试验压力按1.1倍的工作压
美国ASTM材料
（4）金属色石墨垫片由薄金属包覆环形石棉垫片而成。一般用在凹凸式法兰密封面。适用于较高温度和压力的阀门。
（5）金属垫片主要有三种形式：a.八角形和椭圆形垫—适用于梯形槽式法兰密封面。b.齿形垫—是在金属平垫片密封面上加工出锥齿形波纹。适用于凹凸式法兰密封面。c.透镜垫—适用于透镜式法兰密封面。金属垫片有纯铁、极软钢、不锈钢、铝等多种材料。金属垫片密封面的加工精度和表面粗糙度要求很高，螺栓压紧力很大，适用于高温高压阀门。
金属垫片的材料见表3－31
c) O形圈
NBR VITON BUNA-N HSN
d) 软密封阀座
PTFE NYLON1010 PEEK NYLON 12 对位聚苯(PARYLENE)
阀门基本知识介绍
阀门基本知识培训 1．阀门的分类 1.1按阀门的用途分 a)截断用：截断管路中介质。如：闸阀、截止阀、球阀、旋塞阀、蝶阀等 b)止回用：防止介质倒流。如：止回阀 c)调节用：调节压力和流量。如：调节阀、减压阀、节流阀、蝶阀、V形开口 球阀、平衡阀等 d)分配用：改变管路中介质流向，分配介质。如：分配阀、三通或四通球阀、 旋塞阀等 e)安全用：用于超压安全保护。如：安全阀、溢流阀。 f)其它特殊用途：如蒸汽疏水阀、空气疏水阀、排污阀、放空阀、呼吸阀、排 渣阀、温度调节阀等。 1.2按驱动形式分 a)自动阀门。靠介质本身的能力而动作。 b)驱动阀门。包括手动、电动、气动、液动等 1.3按压力分 a)真空阀：小于标准大气压 b)低压阀门：PN≤1.6MPa c)中压阀门：PN2.5~6.4MPa d)高压阀门：PN10.0~80.0MPa e)超高压阀门：PN≥100Mpa 1.4按工作温度分 a)超低温阀：t<100°C b)低温阀：-100°C≤t≤-40°C c)常温阀：-40°C
按阀瓣分：锥面密封、球面密封、抛物线型、平面密封、刀型密封、V型、针型截止阀、柱塞式截止阀 按中法兰分：螺栓连接阀盖、压力密封阀盖、螺纹焊接阀盖止回阀 介质单向流动 按结构形式分：旋启式止回阀、升降式止回阀、蝶式止回阀、对夹式 止回阀 球阀 流阻小，使用温度不高，节流性差 按结构形式分：浮动球阀、固定球阀 按中腔结构分：一片式球阀、两片式球阀、三片式球阀、上装式球阀蝶阀 启闭力小，流阻小，调节性能好，使用压力和温度范围小 按结构形式分：中心蝶阀、单偏心蝶阀、双偏心蝶阀、三偏心蝶阀 按连接形式分：对夹式蝶阀、法兰式蝶阀、支耳式蝶阀、焊接式蝶阀2．阀门的主要性能参数 公称通径（口径）1/2~36” 工作压力、工作温度与公称压力的关系： 工作压力并圆整到下一个25PSI，水密封试验压力按1.1倍的工作压力，气密封试验压力按0.6Mpa
阀 门 基 础 知 识
阀门基础知识 一、阀门的概况 阀门在国民经济中无所不有，它与生产、建设、国防和人民生活都有着密切关系。比如在石油、天然气、煤炭、矿山的开采、提炼和输送；化工、医药、轻工、造纸、食品的加工；水电、火电、核电的电力系统；农业灌溉；冶金系统；城市和工业企业的给排水，供热、供气、排污系统；船舶、车辆、航天、国防系统；各种运动机械的流体系统等等均离不开阀门产品。 阀门安装在各种管路系统中，作为一种管路附件，主要用来控制流体的压力、流量和流向，比如截断、调节、止回、分流、安全、减压等。实际上由于流体的压力、温度、流量及化学物理性质不同，对流体系统控制要求和使用要求也不同。正是由于阀门的特殊性，也决定了阀门的复杂性，所以阀门的种类和数量之大是任何一种机械产品无法比拟的。 为了对阀门有一个系统、概况的了解，下面对几个基本知识阐述如下： 一）、阀门的分类 阀门的种类繁多，国内外对阀门的分类方法也很多，为了掌握阀门的类别，目前国内外最常用的分类方法是按工作原理、作用、按结构不同来划分。即将阀门分为：闸阀、截止阀、止回阀、球阀、蝶阀、旋塞阀、隔膜阀、安全阀、疏水阀、节流阀、减压阀和调节阀。 在此基础上，每种阀门又因连接方式、压力、温度、口径、介质、驱动方式等参数的不同而派生出不同的结构。 二）、阀门具备的基本性能 阀门具备的最基本性能是强度，其次是针对不同的阀类应具备密封功能、调节功能、动作性能（如安全阀、疏水阀的起跳性能，减压阀的动作灵敏性等）和流通性能（如阀门的流量、流阻性能等）。 三）阀门的结构组成 对任何一种阀门，不管其结构如何复杂，基本上可概括为以下几部分组成： 1）、承压件：如阀体、阀盖等零件； 2）、关闭件：如闸板、阀瓣、球体等零件； 3）、密封件：如密封副、法兰间、圆柱面间的密封零件； 4）、运动机构：如使关闭件达到需要动作的螺旋传动，往复运动，凸轮传动等； 5）、驱动装置：驱动阀门关闭件运动的电动、气动、液动、电液联动、气液联动、齿轮传动、手轮传动等装置； 6）、紧固件：将阀门零件连接在一起的螺栓、螺母等零件。 四）、几个基本概念 1、公称通径： 公称通径是人为制定的用作参考的经过圆整的表示阀门的流通通道尺寸的数据。其规定的目的是简化阀门口径规格的数量。在选用时，不管通道通径怎样，生产企业、使用单位、设计院所均要遵循向规定的最临近的规格尺寸靠的原则。由于公称通径是阀门选用和制造的关键参数，因此各国均已制定了相应系列标准。公称通径最常用的表示方法可分为两大类： 1）、公制系列 用“DN”表示，单位为毫米，我国在GB1407标准中，对公称通径作了明确规定：
阀门基本知识
阀门基本知识介绍、选用及维护 第一节阀门的有关基本常识概述：阀门是流体管路的控制装置。其基本功能是接通或切断管路介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路和设备的正常运行。 一、阀门的分类： 按用途和作用可分为： 1、截断阀：截断或接通管道介质。如：闸阀、截止阀、球阀、蝶阀、隔膜阀、旋塞阀。 2 、止回阀：防止管道中的介质倒流。 3 、分配阀：改变介质的流向，分配、分离或混合介质的作用。如分配阀、疏水阀、三通球阀。 4 、调节阀：调节介质的压力和流量。如减压阀、调节阀、节流阀。 5 、安全阀：防止装置中介质压力超过规定值，提供超压安全保护作用。 按公称压力分类： 1）真空阀：工作压力低于标准大气压。2）低压阀：公称压力≤1.6。3）中压阀：公称压力为 2.5～6.4 。4）高压阀：公称压力为10～80.0 。5）超高压阀：公称压力≥100。 按工作温度分类： 1）常温阀：用于介质工作温度 -40℃≤t≤120℃2）中温阀：用于介质工作温度120℃＜
t≤450℃3）高温阀：用于介质工作温度t＞ 450℃4）低温阀：用于介质工作温度 -100℃≤t≤-40℃5）超低温阀：用于介质工作温度t＜ -100℃ 二、阀门的基本参数 阀门的基本参数是：公称通径、公称压力、压力一温度等级以及阀门适用介质。 1、阀门的公称通径 公称通径是指阀门与管道连接处通道的名义直径，用表示，在字母“”后紧跟一个数字标志。如公称通称200应该标志为200，它表示阀门规格，是阀门最主要的参数。 2、阀门的公称压力 公称压力是指与阀门的机械强度有关的设计给定压力，它是阀门在基准温度下允许的最大工作压力。公称压力用表示，它表示阀门的承载能力，是阀门最主要的性能参数。公称压力用来度量。 3、阀门的压力与温度等级 当阀门工作温度超过公称压力的基准温度时，其最大工作压力必须相应降低，阀门的工作温度和相应的最大工作压力变化表简称温压表。是阀门设计和选用的基准。 4、适用介质 工业阀门广泛地应用于石油、化工、冶金、电力、核能等部门，通过管道阀门的介质气体(如空气、蒸气、氨气、氮气、氢气、煤气、石油
阀门的基础知识及选择
筑龙网 W W W .Z H U L O N G .C O M 阀门 蝶阀 蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。 蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。 采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。 如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。 常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。 阀门的强度性能是指阀门承受介质压力的能力。阀门是承受内压的机械产品，因而必须具有足够的强度和刚度，以保证长期使用而不发生破裂或产生变形。 球阀 球阀是由旋塞阀演变而来。它具有相同的旋转90度提动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。 球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等
阀门基本知识培训
阀门基本知识培训 阀门概念：阀门是流体输送系统中的控制部件，具有导流、截流、调节、节流、防止倒流、分流或溢流卸载等功能。 阀门原理：依靠驱动或自动机构使启闭件做升降、滑移、旋摆或回转运动，从而改变其流道面积的大小以实现其控制功能。 1．阀门的分类 1.1按阀门的用途分 a)截断用：截断管路中介质。如：闸阀、截止阀、球阀、旋塞阀、蝶阀等 b)止回用：防止介质倒流。如：止回阀 c)调节用：调节压力和流量。如：调节阀、减压阀、节流阀、蝶阀、V形开口球阀、平衡阀等 d)分配用：改变管路中介质流向，分配介质。如：分配阀、三通或四通球阀、旋塞阀等 e)安全用：用于超压安全保护。如：安全阀、溢流阀。 f)其它特殊用途：如蒸汽疏水阀、空气疏水阀、排污阀、放空阀、呼吸阀、排渣阀、温度调节阀等。 1.2按驱动形式分 a)自动阀门:靠介质本身的能力而动作。 b)驱动阀门:包括手动、电动、气动、液动等 1.3按压力分 a)真空阀：小于标准大气压 b)低压阀门：PN≤ c)中压阀门：~ d)高压阀门：~ e)超高压阀门：PN≥100Mpa 1.4按工作温度分 a)超低温阀：t<100°C b)低温阀：-100°C≤t≤-40°C c)常温阀：-40°C
阀门基础知识培训资料
阀门基础知识 培训资料 企业 培训 手册
目录 前言 (1) 第一篇：基础篇 (2) 第一节：阀门的分类 (2) 第二节：阀门的术语 (3) 第三节：阀门的参数 (4) 第四节：阀门的编号 (6) 第五节：各种阀门连接 (7) 第六节：常用材料的密度 (8) 第二篇：阀门的结构和原理 (10) 闸阀： (10) 截止阀 (13) 节流阀 (14) 止回阀 (15) 旋塞阀 (17) 球阀 (19) 蝶阀 (21) 第三篇：材料 第一节：主体材料 (22) 第二节：常见零件材料 (31) 第三节：焊材 (39) 第四节：垫片 (41) 第五节：填料 (42) 第六节：紧固件 (44) 第四篇：阀门常用标准 第一节：产品标准 (44) 第二节：材料标准 (46) 第三节：其它标准 (46) 第五篇：阀门检验 (47) 第六篇：阀门的安装与操作 (48) 第七篇：阀门报价事项 (49) 参考文献 (50)
前言 阀门是流体管路的控制装置，其基本功能是接通或切断管路介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路的设备的正常运行。 随着现代工业的不断发展，阀门需求量不断增长，一幢现代高楼需要大量的阀门。 一个现代化的石油化工装置就需要上万只各式各样的阀门，但往往由于制造、使用选型、 维修不当，发生跑、冒、滴、漏现象，由此引起火焰、爆炸、中毒、烫伤事故，或者造 成产品质量低劣，能耗提高，设备腐蚀，物耗提高，环境污染，甚至造成停产等事故， 已屡见不鲜，因此人们希望获得高质量的阀门，同时也要求提高阀门的使用，维修水平， 这时对从事阀门操作人员，维修人员以及工程技术人员，提出新的要求，除了要精心设 计、合理选用、正确操作阀门之外，还要及时维护、修理阀门，使阀门的“跑、冒、滴、 漏”及各类事故降到最低限度。阀门选择原则有以下三个方面： 一、满足使用性能为了满足使用性能，就要根据阀门的工作条件即介质的温度、压力、介质 的性质, 例如有无腐蚀、有无颗粒、是否会被金属离子污染以及阀门零件在阀门中所起的作用， 受力情况等来选择材料。而最最关键的是要保证阀门在相应的环境中可靠的工作。二、 有良好的工艺性 工艺性包括铸造、锻造、切削、热处理、焊接等性能。 三、有良好的经济性 经济性即是要用尽可能低的成本制造出符合性能要求的产品。评价经济性的好坏可以用价值与性能（功能）成本三者关系表示： F（性能） V（价值）= G（成本） 因此提高产品价值有三个途径：性能不变成本降低；成本不变提高性能；增加一定的 成本带来性能更大的提高。
阀门基本知识概要
第一章阀门的基础知识 第一节概述： 阀门是流体管路的控制装置。其基本功能是接通或切断管路介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路和设备的正常运行。 一、阀门的分类： （一）按用途和作用可分为： 1 截断阀：截断或接通管道介质。如：闸阀、截止阀、球阀、蝶阀、隔膜阀、旋塞阀。 2 止回阀：防止管道中的介质倒流。 3 分配阀：改变介质的流向，分配、分离或混合介质的作用。如分配阀、疏水阀、三通球阀。 4 调节阀：调节介质的压力和流量。如减压阀、调节阀、节流阀。 5 安全阀：防止装置中介质压力超过规定值，提供超压安全保护作用。 （二）按公称压力分类： 1）真空阀：工作压力低于标准大气压。 2）低压阀：公称压力PN≤1.6MPa。 3）中压阀：公称压力PN为2.5～6.4 MPa。 4）高压阀：公称压力PN为10～80.0 MPa。 5）超高压阀：公称压力PN≥100 MPa。
（三）按工作温度分类： 1）常温阀：用于介质工作温度-40℃≤t≤120℃ 2）中温阀：用于介质工作温度120℃＜t≤450℃ 3）高温阀：用于介质工作温度t＞450℃ 4）低温阀：用于介质工作温度-100℃≤t≤-40℃ 5）超低温阀：用于介质工作温度t＜-100℃ （四）按连接方法分类： 1）螺纹连接阀门：阀体有内或外螺纹，与管道螺纹连接。2）法兰连接阀门：阀体带有法兰，与管道法兰连接。 3）焊接连接阀门：阀体带有焊接坡口，与管道焊接连接。4）卡箍连接阀门：阀体带有夹口，与管道夹箍连接。 5）卡套连接阀门：与管道采用卡套连接。 6）对夹连接阀门：用螺栓直接将阀门及两头管道穿夹在一起的连接方式。 二、阀门的基本参数 1）公称直径：是指阀门与管道连接处通道名义直径。DN表示。 2）公称压力：是指阀门的机械强度有关的设计压力。用PN 表示。 3）阀门的压力与温度等级：当阀门的工作温度超过公称压力的基准温度时，其最大工作压力必须相应降低。
阀门基础知识
阀门基础知识 Revised by Petrel at 2021
第一章阀门的基础知识 第一节阀门概述 阀门是流体管路的控制装置。其基本功能是接通或切断管路介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路和设备的正常运行。 随着现代科学技术的发展，阀门在工业、建筑、农业、国防、科研以及人民生活等方面使用日益普遍，现已成为人类活动的各个领域中不可缺少的通用机械产品。 工业用阀门诞生在蒸汽机发明之后，近二三十年来，由于石油、化工、电站、冶金、船舶、核能、宇航等方面的需要，对阀门提出了更高的要求，促使人们研究和生产高参数的阀 门，其工作温度从超低温一269℃到高温1200℃，甚至高达3430℃；工作压力从超真空1.33×10-8Pa(1×10-10mmHg)到超高压1460MPa；阀门的通径从lmm到6000mm，甚至达到9750mm。阀门的材料从铸铁、碳素钢，发展到钛及钛合金钢等，还有高强耐腐蚀钢、低温钢和耐热钢阀门。阀门的驱动方式从手动发展到电动、气动、液动直至程控、数控、遥控等。阀门的加工工艺从普通机床到流水线、自动线。为便于生产、安装、更换，阀门的品种规格正向标准化、通用化、系列化方向发展。 随着现代工业的不断发展，阀门的需求量不断增长，一个现代化的石油化工装置就需上万只各式各样的阀门，一座现代住宅楼也需上千只阀门。阀门使用量大，开闭频繁，但往往由于使用维修不当，发生跑、冒、滴、漏现象。由此引起的火灾、爆炸、中毒、烫伤事故或者造成产品质量低劣、能源浪费、设备腐蚀、物料增耗、环境污染，甚至造成停产等事故，已是屡见不鲜。事故教育了人们，希望获得高质量阀门，同时也要求提高阀门的使用维修水平，这对从事阀门操作人员、维修人员以及工程技术人员提出了新的、严格的要求：除了要精心设计、合理选用、正确操作阀门外，还要及时维护、修理阀门，使阀门的“跑、冒、滴、漏”现象降低到最低限度。 阀门的基础知识： ?阀门是管道中用来控制天然气流量的设备。 ?阀门的主体部分是阀门外壳，它使关闭件处于其中。阀体的形状决定天然气在阀门中的流动。 ?阀帽是阀门的外壳。维护工人需打开阀帽对阀门进行维修。
常用阀门基础知识
工程中常用阀门的有关基础知识 1-1 概述 阀门是流体管路的控制装置，其基本功能是接通或切断管路介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路和设备的正常运行。 1-2 阀门的分类 阀门的用途广泛，种类繁多，分类方法也比较多。总的可分两大类： a. 自动阀门：依靠介质（液体、气体）本身的能力而自行动作的阀门。 如止回阀、安全阀、疏水阀、减压阀等。 b. 驱动阀门：借助手动、电动、液动、气动来操纵动作的阀门。如闸阀， 截止阀、蝶阀、球阀、旋塞阀等。 此外，阀门的分类还有以下几种方法,： 1）按用途，根据阀门的不同用途可分： a. 开断用：用来接通或切断管路介质，如截止阀、闸阀、球阀、蝶阀等。 b. 调节用：用来调节介质的压力和流量，如调节阀、减压阀。 c. 止回用：用来防止介质倒流，如止回阀。 d. 分配用：用来改变介质流向、分配介质，如三通阀、分配阀等。 e. 安全阀：在介质压力超过规定值时，用来排放多余的介质，保证管路 系统及设备安全，如安全阀、事故阀。 f. 其它特殊用途：如疏水阀、自动排气阀、呼吸阀等。 2）按与管道连接方式分，根据阀门与管道连接方式可分； a. 法兰连接阀门：阀体带有法兰，与管道采用法兰连接的阀门。此时需 要注意法兰的制式和压力等级。 b. 螺纹连接阀门：阀体带有内螺纹或外螺纹，与管道采用螺纹连接的阀 门。 c. 焊接连接阀门：阀体带有焊口，与管道采用焊接连接的阀门。其中塑
料焊接要注意区分为对焊和承插焊。 d. 承插粘接：主要是指塑料阀门。 e. 法兰夹持：由管路中的两片法兰夹持的，例如对夹式蝶阀，蝶型止回 阀等。 f. 夹箍连接阀门：阀体上带有夹口，与管道采用夹箍连接的阀门。常见 的是卫生级阀门，用于制药行业和饮用水行业。 g. 卡套连接阀门：采用卡套与管道连接的阀门，可能用于软管连接的情 况。 3）按驱动方式，根据不同的驱动方式可分： a. 手动：借助手轮、手柄、杠杆或链轮等，由人力驱动，传动较大力矩 时，装有蜗轮、齿轮等减速装置。 b. 电动：借助电机或其他电气装置来驱动。 c. 液动：借助（水、油）来驱动。 d. 气动：借助压缩空气来驱动。 4）按结构特征，根据关闭件相对于阀座移动的方向可分： a. 截门形：关闭件沿着阀座中心移动。 b. 闸门形：关闭件沿着垂直阀座中心移动。 c. 旋塞和球形：关闭件是柱塞或球，围绕本身的中心线旋转。 d. 旋启形：关闭件围绕阀座外的轴旋转。 e. 碟形：关闭件的圆盘，围绕阀座内的轴旋转。 f. 滑阀形：关闭件在垂直于通道的方向滑动。 5）按压力，根据阀门的公称压力可分：真空阀、低压阀、中压阀、高压阀和超高压阀（我们选用的最高压力为中压阀） 6）按介质的温度分，根据阀门工作时的介质温度可分：超低温阀门、低温阀门、普通阀门（-40℃～425℃）、高温阀门和耐热阀门7）按公称通径分，根据阀门的公称通径可分：小口径阀门（DN<40mm）、中口径阀门（DN50~300mm）、大口径阀门和特大口径阀门 1-3 Cv值和Kv值 Cv值是美国使用的衡量阀门通量的一个无量纲系数，代表该阀门全
阀门材料基本知识培训

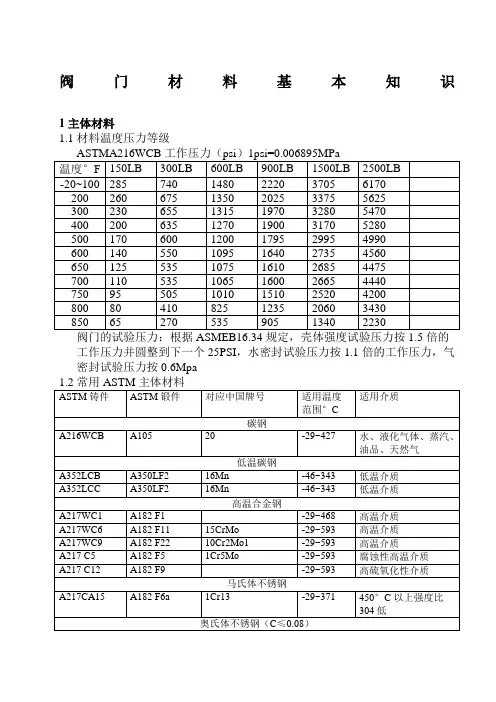

1主体材料 1.1材料温度压力等级 ASTM A216WCB 工作压力（psi）1psi=0.006895MPa 阀门的试验压力：根据ASME B16.34规定，壳体强度试验压力按1.5倍的工作压力并圆整到下一个25PSI，水密封试验压力按1.1倍的工作压力，气密封试验压力按0.6Mpa 1.2常用ASTM主体材料
2内件材料 内件（Trim）:阀瓣密封面、阀座密封面、阀杆（销轴）、上密封座及与介质接触的小零件。 常用内件材料列表
阀门常用内件材料及使用温度 阀门常用密封面材料及适用介质 3螺栓、螺母材料 常用螺栓螺母材料
4密封件 a ）填料 阀门用填料一般常用石墨和 PTFE 填料 石墨填料可分为编织填料和成型填料 成型石墨圈 夹不锈钢丝编织柔性石墨 四氟乙烯浸石墨 低泄漏石墨组合填料 PTFE b ）中腔垫片 PTFE 板 石墨板 强力石墨垫 含石墨不锈钢缠绕垫 含PTFE 不锈钢缠绕垫 RTJ 金属垫 压力密封金属密封环 c ） O 形圈 NBR -30~121° C EPDM -45~120° C VITON A -30~204° C VITON B -30~204° C VITON AED (anti explosion decompression -30~204° C 高压，小分 子如： CO2 -250~650° C -250~650° C -200~280° C -250~650° C -200~200° C
d）软密封阀座 PTFE -200~200° C PCTFE -250~150° C NY LON 1010 ~120° C NY LON PA12 -50~120° C DEVLON V -100~150c C PEEK -100~260° C 对位聚苯（聚苯撑）（Polyphe nyle ne）~400° C （扬中市扬子塑料厂）e）软密封材料使用介质及温度
阀门材料基本知识培训
1 主体材料 1.1 材料温度压力等级 工作压力并圆整到下一个25PSI，水密封试验压力按1.1倍的工作压力，气密封试验压力按0.6Mpa
2 内件材料 内件（Trim）：阀瓣密封面、阀座密封面、阀杆（销轴）、上密封座及与介质接触的小零件。
3 螺栓、螺母材料
4 密封件 a)填料 阀门用填料一般常用石墨和PTFE填料 石墨填料可分为编织填料和成型填料 成型石墨圈-250~650°C 夹不锈钢丝编织柔性石墨-250~650°C 四氟乙烯浸石墨-200~280°C 低泄漏石墨组合填料-250~650°C PTFE -200~200°C b)中腔垫片 PTFE板 石墨板 强力石墨垫 含石墨不锈钢缠绕垫 含PTFE不锈钢缠绕垫 RTJ金属垫 压力密封金属密封环 c)O形圈 NBR -30~121°C EPDM -45~120°C VITON A -30~204°C VITON B -30~204°C VITON AED（anti explosion decompression）-30~204°C 高压,小分子如：CO2 HNBR（HSN）-30~180°C
d)软密封阀座 PTFE -200~200°C PCTFE -250~150°C NYLON 1010 ~120°C NYLON PA12 -50~120°C DEVLON V -100~150°C PEEK -100~260°C 对位聚苯(聚苯撑)(Polyphenylene) ~400°C（扬中市扬子塑料厂）
1：优2：良3：一般4：不推荐 5. 蝶阀材料及允许压力 5．1 灰铸铁（ASTM A216-B） 125LB 2~12”法兰允许工作压力200psi（1.4Mpa）最高不超过1.6Mpa； 14~48”法兰允许工作压力150psi（1.0Mpa）; PTFE阀座允许工作压力125psi（0.86Mpa） 5．2 球墨铸铁 150LB 法兰最高许用压力250psi 6.NACE阀门材料 常用主体材料：碳钢、不锈钢 常用内件材料：CR13、304、316 材料硬度≤22HRC 对于CR13热处理淬火+二次回火≤22HRC 17-4PH固溶淬火，二次时效≤33HRC 焊接所有母材、热影响区、焊缝硬度≤22HRC 焊条含镍<0.1% A105硬度≤187HB 7．低温-46°C用材料 主体材料：LCB、LCC、LF2 内件材料：304、316 （F6a不常用，低于-29°C应做冲击试验） 8．低温-196°C用材料 主体材料：CF8、CF8M、304、316 内件材料：304、316 密封面：双面钴基防止擦伤 9.高温阀用材料 主体材料：WC6、WC9、C5、C12 内件材料：1Cr13（在454°C以上的许用应力不如F304、F316）、ASTM A638 660（0Cr15Ni25Ti2MoAlVB）、20Cr1Mo1V1A
常用阀门基础知识介绍
常用阀门基础知识介绍 日常生活、生产中，凡是用来控制流体在管道内流动的装置一般统称为阀门或阀件。 阀门的主要作用是： （1）启闭作用：通过的开关动作来完成接通或截断管路中的流通介质； （2）调节作用：通过阀门的开度来控制流体介质通过阀门的流速与流量； （3）节流作用：使流体通过阀门后产生很大的阻力降。 一、阀门的分类 1、按结构分： 阀门可分为：闸阀、截止阀、蝶阀、节流阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀等等。 2、按其用途分 （1）截断阀类：主要用于截断或接通介质。包括闸阀、截止阀、隔膜阀、旋塞阀、球阀和碟阀等。 （2）调节阀类：主要用于调节介质的流量、压力等。包括调节阀、节流阀、减压阀等。 （3）止回阀类：用于阻断介质倒流。止回阀也称单向阀。包括各种类型的止回阀。 （4）分流阀类：用于分配、分离或混合介质。包括各种结构的分配阀和疏水阀、疏气阀等 （5）安全阀类：用于容器超压保护。包括各种类型的止回阀。 3、按压力分 （1）真空阀：公称压力PN＜0.101325 MPa（一个标准大气压） （2）低压阀：公称压力PN≤1.6 MPa （3）中压阀：公称压力PN=2.5～6.4 MPa （4）高压阀：公称压力PN=10～80 MPa （5）超高压：公称压力PN≥100 MPa
4、按工作温度分 （1）低温阀：T＜–30℃ （2）常温阀：–30℃≤T≤120℃ （3）中温阀：120＜T≤450℃ （4）高温阀：T＞450℃ 二、阀门的基本参数 1、公称直径DN 公称直径也称为公通直径，是指阀门与管道连接处通道的名义直径，用DN 表示。多数情况下，DN为连接处通道的实际直径。 2、公称压力PN 公称压力是指阀门名义上能承受的压力，用PN表示。公称压力是人为规定的，其目的是为了与公称直径保持一直。由于阀门的材质不同，操作温度不同，实际上阀门所能承受的最大工作压力将低于公称压力。 三、阀门型号表示方法 阀门的型号由七年单元顺序组成。举例如下：
阀门材料基本知识
阀门材料基本知识 SANY GROUP system office room 【SANYUA16H-
阀门材料基本知识 1主体材料 1.1材料温度压力等级 ASTMA216WCB工作压力（psi）1psi=0.006895MPa 工作压力并圆整到下一个25PSI，水密封试验压力按1.1倍的工作压力，气密封试验压力按0.6Mpa
内件（Trim）：阀瓣密封面、阀座密封面、阀杆（销轴）、上密封座及与介质接触的小零件。
a)填料 阀门用填料一般常用石墨和PTFE填料 石墨填料可分为编织填料和成型填料 成型石墨圈-250~650°C 夹不锈钢丝编织柔性石墨-250~650°C 四氟乙烯浸石墨-200~280°C 低泄漏石墨组合填料-250~650°C PTFE-200~200°C b)中腔垫片 PTFE板 石墨板 强力石墨垫 含石墨不锈钢缠绕垫 含PTFE不锈钢缠绕垫 RTJ金属垫 压力密封金属密封环 c)O形圈 NBR-30~121°C EPDM-45~120°C VITONA-30~204°C VITONB-30~204°C VITONAED（antiexplosiondecompression）-30~204°C高压,小分子如：CO2 HNBR（HSN）-30~180°C d)软密封阀座 PTFE-200~200°C PCTFE-250~150°C NYLON1010~120°C NYLONPA12-50~120°C DEVLONV-100~150°C PEEK-100~260°C 对位聚苯(聚苯撑)(Polyphenylene)~400°C（扬中市扬子塑料厂）
阀门的基础知识
阀门的基础知识 概述 阀门是流体管路的控制装置，其基本功能是接通或切断管路介质的流通，改变介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路的设备的正常运行。 随着现代工业的不断发展，阀门需求量不断增长，一个现代化的石油化工装置就需要上万只各式各样的阀门，阀门使用量大。开闭频繁，但往往由于制造、使用选型、维修不当，发生跑、冒、滴、漏现象，由此引起火焰、爆炸、中毒、烫伤事故，或者造成产品质量低劣，能耗提高，设备腐蚀，物耗提高，环境污染，甚至造成停产等事故，已屡见不鲜，因此人们希望获得高质量的阀门，同时也要求提高阀门的使用，维修水平，这时对从事阀门操作人员，维修人员以及工程技术人员，提出新的要求，除了要精心设计、合理选用、正确操作阀门之外，还要及时维护、修理阀门，使阀门的“跑、冒、滴、漏”及各类事故降到最低限度。 一．阀门的分类 阀门的用途广泛，种类繁多，分类方法也比较多。总的可分两大类：第一类自动阀门：依靠介质(液体、气体)本身的能力而自行动作的阀门。如止回阀、安全阀、调节阀、疏水阀、减压阀等。 第二类驱动阀门：借助手动、电动、液动、气动来操纵动作的阀门。如闸阀，截止阀、节流阀、蝶阀、球阀、旋塞阀等。此外，阀门的分类还有以下几种方法 1. 按结构特征，根据关闭件相对于阀座移动的方向可分 2. 按用途，根据阀门的不同用途可分. 3. 按驱动方式，根据不同的驱动方式可分 4. 按压力，根据阀门的公称压力可分 (1) 真空阀：绝对压力<0.1Mpa 即760mm汞柱高的阀门，通常用 mm汞柱或mm 水柱表示压力。 (2) 低压阀：公称压力PN≤1.6Mpa 的阀门(包括PN≤1.6MPa的钢阀) (3) 中压阀：公称压力PN2.5—6.4MPa的阀门。 (4) 高压阀：公称压力PN10.0—80.0MPa的阀门。 (5) 超高压阀：公称压力PN≥100.0MPa的阀门。 5. 按介质的温度分，根据阀门工作时的介质温度可分： (1) 普通阀门：适用于介质温度-40 ℃～425℃的阀门。 (2) 高温阀门：适用于介质温度425℃～600℃的阀门。 (3) 耐热阀门：适用于介质温度600℃以上的阀门。
阀门基础知识测试题
阀门基础知识测试题 （满分：100，时间：90分钟） 姓名：分数： 一、填空题（每空2分，共30分） 1.阀门按管道连接方式分为：、、。 2.“DN100”表示的含义是。 3.写出下面编号的阀门类型: H 、D 、J 、A Z 4.通常为了使离心泵启动在底部装的阀门叫。 5.球阀的基本结构由、、、、组成。 二、选择题（每题2分，共24分） 1.下列哪项不是阀门的作用（） A、接通和截断介质 B、调节介质的流量 C、调节介质的温度 D、调节管道压力 2.下列哪项不是调节阀（） A、减压阀 B、调压阀 C、节流阀 D、疏水阀 3.公称压力～的阀门称为什么阀( ) A、低压阀 B、中压阀 C、高压阀 C、超高压阀 4.下列哪项是阀门密封的形式（） A、平面密封 B、侧面密封 C、球面密封 D、锥面密封 5.下面哪项不是旋塞阀的结构部件（） A、阀板 B、塞子 C、填料 D、阀体 6.旋塞阀可以改变介质方向或进行介质分配的阀体形式为（） A、直通式 B、双通式 C、三通式 D、四通式 7.下列哪项不是止回阀的结构部件（） A、阀盖 B、填料 C、阀瓣 D、摇杆
8.圆盘式疏水阀的工作原理是（） A、水的密度和蒸汽的密度差 B、蒸汽的冷凝水液位的变化 C、液体与气体的流速不同 D、液体温度的变化动作 9.安装法兰或者螺纹的阀门时，阀门应该在（）状态下。 A、打开 B、关闭 C、半开半闭 D、打开或者关闭 10.通过查看阀门的型号可以知道阀门的（） A、连接方式 B、体积大小 C、阀体材料 D、出厂日期 11.下面是截止阀的特点为（） A、可以调节液体的流量 B、流体阻力损失大 C、开闭力矩较大 D、通常有两个密封面 12.止回阀的结构有（） A、单瓣式 B、双瓣式 C、三瓣式 D、多瓣式 三、判断题（每题2分，共26分） 1.闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。 （） 2.低压闸阀的阀体形状成椭圆或圆状。 （） 3.闸阀有流体阻力小、开闭所需外力大及体形庞大复杂的特点。 （） 4.DN50～300的阀门称为大口径阀门。 （） 5.蝶阀的结构简单，外形尺寸小，体积小，适用用于大口径的阀门。 （） 6.旋塞阀在管路中主要用作切断、分配和改变介质的流动方向，主要用于中压、小口径温 度高的情况下。 （） 7.安全阀是自动阀门，它所控制的压力是固定的，它的灵敏度高，使用前需到有关部门检
阀门知识2
化工常用阀门的原理及其使用方法《阀门基础知识》 阀门是化工管路上控制介质流动的一种重要附件，阀门由阀体、启闭机构、阀盖三大部分组成，本次着重介绍常用阀门的结构特点及其正确使用注意事项。 一、阀门的作用 1、启闭作用——切断或沟通管内流体的流动； 2、调节作用——调节管内流量、流速； 3、节流作用——使流体通过阀门后产生很大的压力降； 4、其他作用——a.自动启闭b.维持一定压力c.阻汽排水。 二、阀门的种类 1、按用途分：截断阀类、调节阀类、分流阀类、止回阀类、安全阀类； 2、按作用力分：他动作用阀门、自动作用阀门。 三、阀门的主要参数 PN 公称压力（允许流体通过的最大的压力）； DN 公称直径； TN 温度范围（允许流体的温度范围）。 四、阀门使用前的检查 检查项目包括： 1、阀体内外表面有无砂眼、裂纹等缺陷；
2、阀座与阀体接合是否牢固，阀芯与阀座是否吻合，密封面有无缺陷； 3、阀杆与阀芯连接是否灵活可靠、阀杆有无弯曲，螺纹有无损坏、腐蚀； 4、填料、垫圈是否老化损坏； 5、阀门开启是否灵活等。 五、阀门使用过程中常出现的问题 1、与管道连接处的法兰、螺纹泄漏； 2、填料涵泄漏、腰垫泄漏及阀杆开不动； 3、阀芯与阀座间关不严形成内泄漏。 六、化工常用阀门的特点及其使用注意事项 （一）旋塞阀（考克） 特点：TN 小于150度PN 小于1.6 Mpa 其结构简单、启闭迅速、操作方便、流体阻力小等优点 使用注意事项： 1、阀杆外端为正方形，对角线标注的直线垂直与阀体方向为关闭状态，与阀体方 向一致为开启状态； 2、正常开关阀门用考克专用扳手，避免与阀杆打滑造成安全事故；尽量不用活动 扳手从而造成打滑；
阀门基本知识讲义 讲解
阀门基本知识讲座 编写：舒义 校核：孙斌 湖南宜化化机部
2008-9-19 一、阀门的作用与分类 1、作用 阀门famen 用来控制管道内介质流动的,具有可动机构的机械产品的总称 通用阀门tongyong 各工业企业中管道上普遍采用的阀门 2、阀门的主要技术性能 1.强度性能 阀门的强度性能是指阀门承受介质压力的能力。阀门是承受内压的机械产品，因而必须具有足够的强度和刚度，以保证长期使用而不发生破裂或产生变形。 2.密封性能 阀门的密封性能是指阀门各密封部位阻止介质泄漏的能力，它是阀门最重要的技术性能指标。阀门的密封部位有三处：启闭件与阀座两密封面间的接触处；填料与阀杆和填料函的配和处；阀体与阀盖的连接处。其中前一处的泄漏叫做内漏，也就是通常所说的关不严，它将影响阀门截断介质的能力。对于截断阀类来说，内漏是不允许的。后两处的泄漏叫做外漏，即介质从阀内泄漏到阀外。外漏会造成物料损失，污染环境，严重时还会造成事故。对于易燃易爆、有毒或有放射的介质，外漏更是不能允许的，因而阀门必须具有可靠的密封性能。 3.流动性能 介质流过阀门后会产生压力损失（既阀门前后的压力差），也就是阀门对介质的流动有一定的阻力，介质为克服阀门的阻力就要消耗一定的能量。从节约能源上考虑，设计和制造阀门时，要尽可能降低阀门对流动介质的阻力。 4.动作性能 1）.动作灵敏度和可靠性 这是指阀门对于介质参数变化，做出相应反应的敏感程度。对于节流阀、减压阀、调节阀等用来调节介质参数的阀门以及安全阀、疏水阀等具有特定功能的阀门来说，其功能灵敏度与可靠性是十分重要的技术性能指标。 2).启闭力和启闭力矩 启闭力和启闭力矩是指阀门开启或关闭所必须施加的作用力或力矩。关闭阀门时，需要使启闭件与发座两密封面间形成一定的密封比压，同时还要克服阀杆与填料之间、阀杆与螺母的螺纹之间、阀杆端部支承处及其他磨擦部位的摩擦力，因而必须施加一定的关闭力和关闭力矩，阀门
阀门材料基本学习知识
阀门材料基本知识 1 主体材料 1.1 材料温度压力等级 工作压力并圆整到下一个25PSI，水密封试验压力按1.1倍的工作压力，气密封试验压力按0.6Mpa
2 内件材料 内件（Trim）：阀瓣密封面、阀座密封面、阀杆（销轴）、上密封座及与介质接触的小零件。
3 螺栓、螺母材料
4 密封件 a)填料 阀门用填料一般常用石墨和PTFE填料 石墨填料可分为编织填料和成型填料 成型石墨圈-250~650°C 夹不锈钢丝编织柔性石墨-250~650°C 四氟乙烯浸石墨-200~280°C 低泄漏石墨组合填料-250~650°C PTFE -200~200°C b)中腔垫片 PTFE板 石墨板 强力石墨垫 含石墨不锈钢缠绕垫 含PTFE不锈钢缠绕垫 RTJ金属垫 压力密封金属密封环 c)O形圈 NBR -30~121°C EPDM -45~120°C VITON A -30~204°C VITON B -30~204°C VITON AED（anti explosion decompression）-30~204°C 高压,小分子如：CO2 HNBR（HSN）-30~180°C
d)软密封阀座 PTFE -200~200°C PCTFE -250~150°C NYLON 1010 ~120°C NYLON PA12 -50~120°C DEVLON V -100~150°C PEEK -100~260°C 对位聚苯(聚苯撑)(Polyphenylene) ~400°C（扬中市扬子塑料厂）
1：优2：良3：一般4：不推荐 5. 蝶阀材料及允许压力 5．1 灰铸铁（ASTM A216-B） 125LB 2~12”法兰允许工作压力200psi（1.4Mpa）最高不超过1.6Mpa； 14~48”法兰允许工作压力150psi（1.0Mpa）; PTFE阀座允许工作压力125psi（0.86Mpa） 5．2 球墨铸铁 150LB 法兰最高许用压力250psi 6.NACE阀门材料 常用主体材料：碳钢、不锈钢 常用内件材料：CR13、304、316 材料硬度≤22HRC 对于CR13热处理淬火+二次回火≤22HRC 17-4PH固溶淬火，二次时效≤33HRC 焊接所有母材、热影响区、焊缝硬度≤22HRC 焊条含镍<0.1% A105硬度≤187HB 7．低温-46°C用材料 主体材料：LCB、LCC、LF2 内件材料：304、316 （F6a不常用，低于-29°C应做冲击试验） 8．低温-196°C用材料 主体材料：CF8、CF8M、304、316 内件材料：304、316 密封面：双面钴基防止擦伤 9.高温阀用材料 主体材料：WC6、WC9、C5、C12、C12A 内件材料：1Cr13（在454°C以上的许用应力不如F304、F316）、ASTM A638 660（0Cr15Ni25Ti2MoAlVB）、20Cr1Mo1V1A
阀门基础知识试试试题库讲解学习
阀门基础知识试试试 题库
2013年度中控流体技术有限公司技能比武考试大纲 （装配车间） 一、填空题 （1）调节阀按其能源方式可分为__气动___、___液动__、_电动_三大类，由_执行机构_和___阀___两部分组成。 （2）对气动薄膜执行机构，信号增加，推杆往下运动的称为_正作用_______式，往上运动的称为____反作用____式。前者以__A__型号表示，后者以__B_____型号表示。 （3）常见的4种上阀盖形式是__普通型__、__散热型_、__长颈型、_波纹管密封型___。 （4）阀芯形式按动作来分，有__角行程_____、直行程__两种。直行程阀芯按其导向来分：有_双导向_、单导向_两种。双导向阀芯更换气开、气闭，不需要更换执行机构，单导向阀芯更换气开、气闭___需要_更换执行机构。 （5）单、双座阀相对比较而言，单座阀具有泄漏_小__、许用压差小___、流量系数、小等特点；双座阀具有泄漏_大__、许用压差_大___、流量系数_大__等特点。故单座阀不能用于压差较__大__的场合，双座阀不能用于泄漏要求较___严__的场合。 （6）蝶阀广泛使用于_含悬浮颗粒物_和__浓浊浆状_流体，特别适用于_大口径、_大流量___、低压差_的场合。 （7）刚度越大，阀稳定性_（越好）__。 （8）CV＝___1.167__Kv （9）FL称_压力恢复__系数和___临界流量_系数，是新的KV值计算公式中最重要__系数。
（10）球阀主要由（球体）、（阀体）、（密封结构）、（执行机构）等几大件组成。 （11）止回阀的作用是（防止介质倒流）。 （12）标准孔板中平衡阀的作用是（平衡上下腔压力）。 （13）阀门加注密封脂的作用是（防止阀门内漏）。 （14）场站工艺区排污管线排污时，应先开（球阀），后开（截止）阀。（15）阀门的开关方法是顺时针方向为（关），逆时针方向为（开）。（16）安全阀的出厂试验包括（壳体强度试验）、（密封性试验）和(调整开启压力)。 （17）排污的操作应平稳，排污阀不能（猛开猛关）。 （18）阀门按用途可分为(闸阀)，(截止阀)，(止回阀)等。 （19）气开阀无信号时，阀处全闭位置；气闭阀无信号时，阀处关开位置。（20）流量系数是在一定条件下，表示介质水通过调节阀的流量，其单位是/h 或T/h。 （21）仅由工作压力即可确定公称压力。（不能） （22）按20～100kPa弹簧范围调整出厂的气闭阀，不带定位器，在现场使用不调整就有输出力克服不平衡力，保证阀关闭。（应调整才有） （23）阀门按管道连接方式分为：法兰连接、螺纹连接、焊接连接 （24）“DN100”表示的含义是阀门口径为4寸（或者阀门大小为 100mm）。 （25）球阀的基本结构由阀杆、上轴承、球体、下轴承、阀体组成。（26）阀门基本参数为：公称压力PN 、公称通经DN （27）阀门基本功能：截断接通介质，调节流量，改变流向
