避雷器放电计数器测试仪说明书

FS型避雷器放电计数器动作检测仪

一、原理

图1所示为JS型动作记数器的原理接线图。图1（a）为JS型动作记数器的基本结构，即所谓的双阀片式结构。当避雷器动作时，放电电流流过阀片R1，在R1上的压降经阀片R2给电容器C 充电，然后C再对电磁式记数器的电感线圈L放电，使其转动1格，记1次数。改变R1及R2的阻值，可使记数器具有不同的灵敏度。一般最小动作电流为100A（8／20μs）的冲击电流。因R1上有一定的压降，将使避雷器的残压有所增加，故它主要用于40kV以上的高压避雷器。

图1（b）表示JS－8型动作记数器的结构，系整流式结构。避雷器动作时，高温阀片R1上的压降经全波整流给电容器C充电，然后C 再对电磁式记数器的 L 放电，使其记数。该记数器的阀片 R1的阻值较小（在10kA时的压降为 1.1kV），通流容量较大（1200A方波），

最小动作电流也为100A（8／20μs）的冲击电流。JS－8型记数器可用于6.0～330kV系统的避雷器，JS－8A型记数器可用于500kV系统的避雷器。

二、动作的检查方法及计数器检测仪原理

由于密封不良，动作记数器在运行中可能进入潮气或水分，使内部元件锈蚀，导致记数器不能正常动作，所以《规程》规定，每年应检查1次。现场检查记数器动作的方法有电容器放电流支、交流法和标准冲击电流法。研究表明，以标准冲击电流法最为可靠，其原理接线如图2所示。

将冲击电流发生器发生的8／20μs、100A的冲击电流波作用于动作记数器，若记数器动作正常，则说明仪器良好，否则应解体检修。例如某电业局曾用此法对27只记数器进行检测，其中有3只不动作，解体发现内部元件受潮、损坏。

《规程》规定，连续测试3～5次，每次应正常动作，每次时间间隔不少于30s。测试后记录器应调到0。

三、本仪器电压精度为：2级

四、操作方法

1. 将仪器输出端与避雷器计数器两端相连（连结线要尽量短），红色端接上端，黑色端接地端。

2.将电源线接好后(使用直流电源时无须接电源线)，检查仪器及接线是否正确，确认无误后即可开始试验。

3.合上电源开关（电源灯亮），待表头指针达到600V以上后，即可开始校验。

4.按下核验键，输出电压立即下降，此时可观察计数器的动作情况。

5.如需多次试验，可待输出电压达600V以上时，再按校验键，并观察计数器的动作情况。

6.检验完毕后，立即关掉电源，待输出电压完全回零时，才能拆除接线。

7. 如按检验键、，输出电压没有下降，应关掉电源，待电压指示回零后，检查是否回路有断点，或者是放电计数器不适合技术指标中规定的型号。

五、注意事项

1.拆除接线时，若输出电压没有回零，操作人员不能碰测试线

非绝缘部分，以免造成人身事故。

2.被试品不允许带电。

3.仪器在使用完直流电源测试后，应及时对机内的电池进行充电维护。

4.在直流测试过程中，发现欠压指示灯亮，应停止使用直流电源，改用交流电源测试。

5.仪器长期不用时，应定期（两个月）对仪器内的电池组进行充电维护，一般充电14小时左右，直至“充满”指示灯亮为止。

六、装箱清单

1. 主机: 1 台

2. 电源线: 1 根

3. 测试线： 2 根；

4. 说明书： 1 份;

5. 合格证: 1 份;

避雷器在线监测系统

运行中的避雷器在线监测器经采样后将泄漏电流、雷击动作计数的信号传输。经光纤或电缆传送至信号转换器，经信号转换器处理后再将信号经通信电缆发送至避雷器在线监测服务器，服务器可设定变电站名称、组数、线路名称以及上限报警值等。系统启动后循环采集避雷器A\B\C三相泄漏电流及雷击次数，并在服务器上显示、存储数据库。由于这种系统具有安全、即时、准确的特点，因此，为避雷器安全运行提供了一个可靠的保障手段。 ES型避雷器在线监测器 ES-3B型上限动作电流（KA）（峰值）：10 下限动作电流（A）（峰值）：5 标称冲击电流（KA）（峰值）：10 全电流表量程（mA）(有效值)：3 计数器最大动作次数：99 正常漏电流下计数器两端电压（V）（有效值）：<80 信号转换器工作电压：220V/AC 工作温度：1）室外：-30—+50℃； 2）室内：0—+60℃。工作环境：周围空气中不会有对监测装置起腐蚀作用的有害介质。与上位工控机通讯模式：RS485通讯与计数器传输方式：电缆 ES-TS在线监测系统服务器工作电压：220V/AC

尺寸：19英寸可上架，符合EIA RS-310C 标准。通讯模式：RS485 TCP/IP网络传输通讯规约：方式：串行异步、半双工通讯方式数据格式：共10位,1位起始位，8位数据位，1位停止位。波特率：9600 接口标准：RS485通讯校验方式：累加和校验 1、保留了原有的雷击计数器，现场指针式泄漏电流指示等功能。 2、控制室可直接通过观察每组避雷器的泄漏电流大小，并可向监控中心发送信号。 3、可以在服务器上整定泄漏电流超标报警值，一旦漏电流异常变大，可即时报警。 4、可以在客户端查看各变电站避雷器运行情况。 5、可以查询和打印历史电流报表。 6、可以查看避雷器允许趋势，判断避雷器状态。

避雷器放电计数器测试仪说明书

FS型避雷器放电计数器动作检测仪一、原理图1所示为JS型动作记数器的原理接线图。图1（a）为JS型动作记数器的基本结构，即所谓的双阀片式结构。当避雷器动作时，放电电流流过阀片R1，在R1上的压降经阀片R2给电容器C 充电，然后C再对电磁式记数器的电感线圈L放电，使其转动1格，记1次数。改变R1及R2的阻值，可使记数器具有不同的灵敏度。一般最小动作电流为100A（8／20μs）的冲击电流。因R1上有一定的压降，将使避雷器的残压有所增加，故它主要用于40kV以上的高压避雷器。图1（b）表示JS－8型动作记数器的结构，系整流式结构。避雷器动作时，高温阀片R1上的压降经全波整流给电容器C充电，然后C 再对电磁式记数器的 L 放电，使其记数。该记数器的阀片 R1的阻值较小（在10kA时的压降为 1.1kV），通流容量较大（1200A方波），

最小动作电流也为100A（8／20μs）的冲击电流。JS－8型记数器可用于6.0～330kV系统的避雷器，JS－8A型记数器可用于500kV系统的避雷器。二、动作的检查方法及计数器检测仪原理由于密封不良，动作记数器在运行中可能进入潮气或水分，使内部元件锈蚀，导致记数器不能正常动作，所以《规程》规定，每年应检查1次。现场检查记数器动作的方法有电容器放电流支、交流法和标准冲击电流法。研究表明，以标准冲击电流法最为可靠，其原理接线如图2所示。将冲击电流发生器发生的8／20μs、100A的冲击电流波作用于动作记数器，若记数器动作正常，则说明仪器良好，否则应解体检修。例如某电业局曾用此法对27只记数器进行检测，其中有3只不动作，解体发现内部元件受潮、损坏。《规程》规定，连续测试3～5次，每次应正常动作，每次时间间隔不少于30s。测试后记录器应调到0。

避雷器在线监测器仪原理

避雷器在线监测器校验仪原理 FCZ-3避雷器在线监测仪是针对变电站、水火电厂、大型厂矿自备电厂中避雷器下端的放电计数器进行检测的专用仪器，既可对雷击次数进行检验，还可对泄露电流（最大值）进行校验，一机两用。一、原理：图1所示为JS型动作记数器的原理接线图。图1（a）为JS型动作记数器的基本结构，即所谓的双阀片式结构。图1 JS型动作记数器的原理接线 (a)JS型；(b)JS-8型 R1、R2-非线形电阻；C-贮能电容器 L-记数器线圈；D1~4一硅二极管当避雷器动作时，放电电流流过阀片R1，在R1上的压降经阀片R2给电容器C充电，然后C再对电磁式记数器的电感线圈L放电，使其转动1格，记1次数。改变R1及R2的阻值，可使记数器具有不同的灵敏度。一般最小动作电流为100A （8/20μs）的冲击电流。因R1上有一定的压降，将使避雷器的残压有所增加，

故它主要用于40kV以上的高压避雷器。图1（b）表示JS－8型动作记数器的结构，系整流式结构。避雷器动作时，高温阀片R1上的压降经全波整流给电容器C充电，然后C再对电磁式记数器的L放电，使其记数。该记数器的阀片R1的阻值较小（在10kA时的压降为1.1kV），通流容量较大（1200A方波），最小动作电流也为100A（8/20s）的冲击电流。JS －8型记数器可用于6.0～330kV系统的避雷器，JS－8A型记数器可用于500kV 系统的避雷器。二、检查方法及原理由于密封不良，动作记数器在运行中可能进入潮气或水分，使内部元件锈蚀，导致记数器不能正常动作，所以《规程》规定，每年应检查1次。现场检查记数器动作的方法有直流法、交流法和标准冲击电流法。研究表明，以标准冲击电流法最为可靠，其原理接线如图2所示。图2 标准冲击电流检测法的原理接线（虚线框内为冲击电流发生器） C-充电电容；R-充电电阻；L-阻尼电感 D-整流硅二极管；r-分流器；B-试验变压器 V-静电电压表；CRO-高压示波器

HY5WX-51避雷器使用说明书

一、用途交流系统用瓷（复合）外套无间隙金属氧化物避雷器是用来保护相应等级的交流电气设备免受雷电过电压和操作过电压损害的保护电器。产品执行标准：GB11032/IEC60099-4 （交流系统用无间隙金属氧化物避雷器）二、使用条件 1.适用户内、户外 2.环境温度（-40℃～+48℃） 3.太阳光最大辐射强度1.1kW/㎡ 4.海拔高度不超过2000m 5.电源频率（48-62）Hz 6.地震强度8度及以下地区 7.最大风速不超过35m/s 8.长期施加在避雷器端子间的工频电压应不超过避雷器的持续运行电压三、结构和特性该类避雷器由非线性金属氧化物电阻片叠加组装，密封于绝缘瓷外套内，无任何放电间隙。在正常运行电压下，避雷器呈高阻绝缘状态；当受到过电压冲击时，避雷器呈低阻状态，迅速泄放冲击电流入地，使与其并联的电气设备上的电压限制在规定值，以保证电气设备的安全运行。该避雷器设有压力释放装置，当其在超负载动作或发生意外损坏时，内部压力剧增，使其压力释放装置动作，排除气体，避免瓷外套爆炸。本避雷器具有陡波响应特性好，冲击电流耐受能力大，残压低、动作可靠、耐污秽能力强、维护简便等特点。四、型号说明 1.1、型号含义 HY□W □□—□/□ ││││││└─标称电流下残压（kV） │││││└───避雷器额定电压（kV） ││││└─────设计序号，不表明产品的先进程度 │││└──────使用场所（S－配电型；Z－电站型；T－电气化铁道； │││R－保护电容，X线路型） ││└───────无间隙 │└─────────标称放电电流（kA） └──────────复合绝缘金属氧化物避雷器 Y □W □□—□/□ ││││││└─标称电流下残压（kV） │││││└───避雷器额定电压（kV） ││││└─────设计序号，不表明产品的先进程度 │││└──────使用场所（S－配电型；Z－电站型；T－电气化铁道； │││R－保护电容） ││└───────无间隙 │└─────────标称放电电流（kA） └──────────金属氧化物避雷器

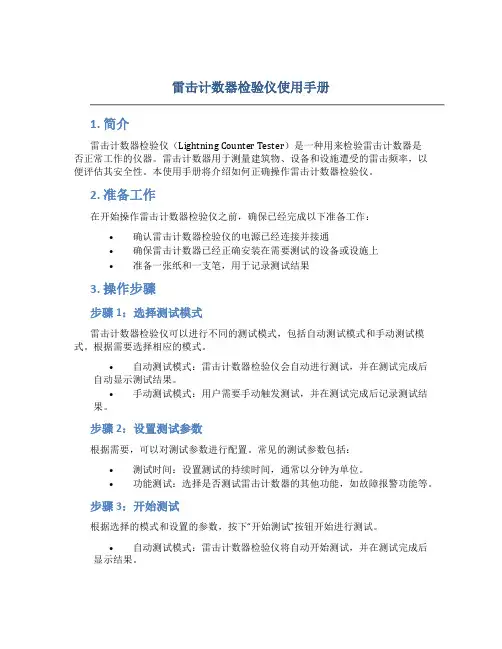

避雷器放电计数器检测仪说明书-(1)

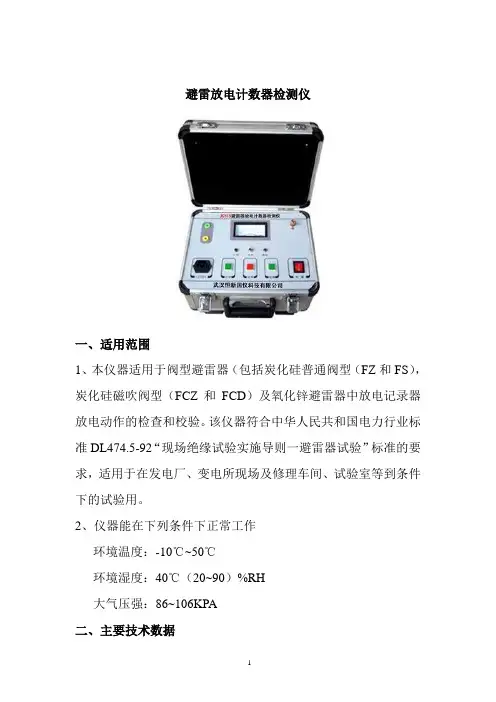

避雷放电计数器检测仪一、适用范围 1、本仪器适用于阀型避雷器（包括炭化硅普通阀型（FZ和FS），炭化硅磁吹阀型（FCZ和FCD）及氧化锌避雷器中放电记录器放电动作的检查和校验。该仪器符合中华人民共和国电力行业标准DL474.5-92“现场绝缘试验实施导则一避雷器试验”标准的要求，适用于在发电厂、变电所现场及修理车间、试验室等到条件下的试验用。 2、仪器能在下列条件下正常工作环境温度：-10℃~50℃ 环境湿度：40℃（20~90）%RH 大气压强：86~106KPA 二、主要技术数据放电试验电压：在于2KV 充电时间：小于1分钟仪器的供电电源：AC220±10% 50HZ 消耗功率小于30V A 仪器尺寸：300×220×180（mm）仪器重量：6K

三、仪器的使用 (a)仪器操作机构位置和作用：见图1 图1 面板布位图 1-电源插座（代熔断器）2-电源开关3-合闸按键 4-分闸按键5-放电检测按键6-合闸状态指示类7-分闸状态指示灯8-放电检测指示灯9-电压表 10-输出插座11-按地装置（b）仪器的使用 1)仪器在使用之前，操作者应先仔细阅读使用说明书，熟悉仪器各种操作机构的布局和作用。每次使用前，仪器电源开关均应置于断开位置。 2)将仪器的输出端用联接线与被检避雷器的放电记录器的输入端相连。 3)供电电源核对无误后，将仪器电源线接入。 4)接通仪器的电源开关，电源指示灯亮，此时分闸指示灯亮，

仪器处于分闸状态。 5)按合闸按钮后，合闸灯亮，仪器开始充电工作，电压表指示开始上升；待电压表指示数值大于2.0KV值时，即可按下放电检测按钮，观察和记录放电记录器的动作情况，每按支一次，记录器动作一次，放电检测后，充电回路能自动进行充电。 6)放电记录器计数试验检测完毕后，按动分闸按钮，合闸灯灭，分闸灯亮，此时仪器充电回路停止工作。试验结束，待输出电压完全零时关断电源开关才能拆除接线。四、注意事项 1、拆除接线时，若输出电压没有回零，操作人员不能碰测试线非绝缘部分，以免造成人身事故。 2、被试器不允许带电。五、仪器的保管，贮存维护注意事项 1、仪器在保管和贮存中必须注意防止潮湿，以防止义器的绝缘度降低。 2、仪器出现异常须由对仪器及电子线路较熟悉并有一定专业知识的维修人员进行检修。六、仪器的成套性放电计数器效验仪1台电源线1根输出线1副

避雷器在线监测系统说明书

五、现场安装将电流传感器套装于变压器铁芯接地线上并固定，将装置安装固定在变压器旁边的线杆上，固定方式选用钢带固定(装置后板图如图七)，然后将电流传感器二次引线接入装置，最后将装置可靠接地。六、售后服务 (1)本公司产品随机携带产品保修单，订购产品交货时，请当场检验并填好保修单。 (2)自购机之日起，凭保修单保修一年，终身维护。在保修期内，维修不收维修费；保修期外，维修调试收取适当费用。 (3)属下列情况之一者不予保修： 1、用户对产品有自行拆卸或对产品工艺结构有人为改变。 2、因用户保管或使用不当造成产品的严重损坏。 3、属于用户其它原因造成的损坏。服务电话：1 ES-2010线路避雷器监测单元使用说明

书福州亿森电力设备有限公司 TEL：5 （Ver2.0）目录一、概述 (2) 二、安装尺寸 (3) 三、安全措施 (4) 四、现场安装 (5) 五、售后服务 (5) 一概述: ES-2010系列带485通讯线路避雷器监测单元 ES-2010系列带485通讯线路避雷器监测单元，是福州亿森电力设备有限公司最新设计的具有RS485双向通讯功能的避雷器监测器。技术性能完全满足国际标准IEC的要求。技术参数与原JSH/JCQ型相同，可记录避雷器的动作次数和在线监测避雷器漏电流，并带有485通讯接口，可将避雷器运行参数：漏电流大小，动作次数、动作时间等随时传输主控室。从而可提前发现事故隐患，避免发生事故。通讯接口分类：485线接口和光纤接口。485线接口型对现场的布线相对比较简单，只需要将485线首尾相连至控制室上位机即可。光纤接口型需在监测器下端水泥柱增加一光纤转换器，将A\B\C三相光信号转换后再连接至控制室上位机。性能参数表（订货时注明485接口型货光纤接口型）：二:安装尺寸图及接线方式：安装尺寸图及接线方式：需采用RS485转RS232串口转换器，电源电压DC5-12V接信号输出接口1（红正）、2（黄负）端，通讯线A＋接4（绿）端、B－接3（蓝）端，转换器插计算机串口。 ES-2010避雷器泄露电流监视仪通讯协议

10-35KV金属氧化物避雷器说明书剖解

金属氧化物避雷器安装使用说明书

一概述 (1) 二正常使用条件 (1) 三型号及意义 (1) 四复合外套金属氧化物避雷器主要技术参数 (2) 1、电站用无间隙金属氧化物避雷器 (2) 2、配电用无间隙金属氧化物避雷器 (3) 3、并联补偿电容器用无间隙金属氧化物避雷器 (3) 4、发电机、电动机、电机中性点保护用无间隙金属氧化物避雷器 (4) 5、变压器中性点用无间隙金属氧化物避雷器 (5) 6、带串联间隙的金属氧化物避雷器 (5) 7、电气化铁道无间隙的金属氧化物避雷器 (6) 8、线路用复合外套无间隙的金属氧化物避雷器 (6) 五复合外套金属氧化物避雷器外形结构及安装尺寸图 (7) 六瓷外套金属氧化物避雷器 (11) 七瓷外套金属氧化物避雷器外形结构及安装尺寸图 (13) 八用户须知 (16)

一、概述金属氧化物避雷器（MOA）是用于保护输变电设备的绝缘免受过电压危害的重要保护电器，它具有响应快、伏安特性平坦、性能稳定、通流容量大、残压低、寿命长、结构简单等优点，广泛使用于发电、输电、变电、配电等系统中。复合外套金属氧化物避雷器是用硅橡胶复合材料做外套，和传统的瓷外套避雷器相比，具有尺寸小、重量轻、结构坚固、耐污性强、防爆性能好等优点。本厂产品规格齐全，各类繁多。不但有各种常规产品，而且各种非标的、大容量的、大爬距的、高原防污的、全绝缘内出线式的等都可生产。本厂避雷器产品采用标准为：IEC60099-4：1991、GB11032-2000、JB/T6479-1992 。为适应国际市场的需要，本厂还可以按英标、美标或出口商指定的技术标准进行生产。二、正常使用条件 1、环境温度不低于－40℃，不高于＋40℃； 2、海拔高度不超过2000m（瓷套式不超过1000 m）； 3、电源频率不小于48 Hz、不大于62 Hz； 4、安装地点凤速不超过35m/s； 5、长期施加在避雷器上的工频电压不超过避雷器的持续运行电压（无间隙MOA）或额定电压（串联间隙MOA）。 6、地震裂度8度以下地区；三、型号及意义

LTWI8.13B 氧化锌避雷器用放电计数器检验标准

浙江雷泰电气有限公司氧化锌避雷器用放电计数器检验标准文件编号：LTWI/8.13/JL-B 文件版次：01 发布日期：2008-09-05 持有人编号：

指示：GCWI/8.13/JL-B 版号：01 氧化锌避雷器用放电计数器检验标准页数：共5页第1 页1.0目的控制进厂放电计数器（监测仪）的质量。 2.0适用范围适用于氧化锌避雷器用的放电计数器（也叫放电监测仪）的检验。 3.0引用标准 JB2440-91 避雷器、绝缘子、电瓷用原料标准 4.0技术要求 4.1 计数器应符合本标准的要求，并应按照规定程序批准的图样和工艺文件进行制造。 4.2计数器的指示应清晰，利于观察。 4.3当标称放电电流通过计数器时，计数器两端的残压应不大于3kV（峰值）。注：如用户有更低残压要求时可与制造厂协商确定。 4.4计数器在波头不小于8μs和波长不小于20μs的冲击波作用下，在表1规定的上、下限电流幅值范围内，以及连续两次冲击时间间隔为1s的情况下均应能可靠动作。 4.5计数器非线性电阻片耐受方波电流、冲击电流和冲击大电流的电流幅值的能力应符合表1规定。 4.6计数器干、湿工频耐受电压应不低于4kV(有效值)。

指示：GCWI/8.13/JL-B 版号：01 氧化锌避雷器用放电计数器检验标准页数：共5页第2 页4.7计数器应有可靠的密封性能。 4.8计数器的外露金属零件及内部黑色金属零件均应有防腐蚀措施。 5.0试验方法除另有规定，试验应在计数器上进行，试品应是新的、清洁的、干燥的、装配完整的。并尽可能按实际运行情况安装。除本标准规定外，测量装置和其准确度应符合GB311.45的要求。 5.1 电流波形的规定试验用4/10、8/20、18/40冲击电流与2000μs方波电流波形及幅值的误差应符合GB7327或GB11032的规定。 5.2标称放电电流下残压试验型式试验时在完整计数器上进行，出厂试验允许只对非线性电阻片进行，其电流幅值为计数器的标称放电电流，残压试验方法。 5.3计数器的动作性能试验试验采用波形8/20的冲击电流，用表1所规定的电流幅值通过计数器。 5.3.1下限动作电流下的动作性能试验出厂试验时，计数器应通过动作电流下限值正负极性各5次；型式试验时，计数器应通过动作电流下限值正负极性各10次；同一极性每相邻两次试验的时间间隔为1s，计数器每次均应能准确地作出指示。 5.3.2上限动作电流下的动作性能试验抽样试验时，试品数量按每批产品的3%抽取，但最低不得少于3只，每只产品应通过动作电流上限值正负极性各1次；型式试验时，计数器应通过动作电流上限值正负极性各10次；每相邻两次试验的时间间隔为50～60s，每3次试验后冷却到室温，计数器每次均能准确地作出指示。抽样试验中，如果试品中有1只不合格，则该批产品转为逐个试验，在逐个试验中，如果仍发现有1只产品不合格时，则本产品转为逐个试验的时间值历时1个月，在此期间，如不再出现不合格产品时，方可转为抽样试验，否则应再延长1个月，余类推。 5.4计数器的外绝缘工频耐压试验本试验应在干、湿状态下进行。试验时，应移去计数器内部的零件，施加按本标准第5.6条规定的电压幅值，试验方法应符合GB311.2～311.4中的规定。 5.5计数器的密封试验

避雷器在线监测仪作用用途及原理介绍

书山有路勤为径；学海无涯苦作舟避雷器在线监测仪作用用途及原理介绍避雷器在线监测仪作用用途及原理介绍氧化锌避雷器的泄漏电流可以被分为两部分：容性部分和阻性部分，正常情况下阻性电流在全电流的分量比较小，所以阻性电流的增加，对全电流的增加很小，全电流的监测对阻性电流的变化不是很灵敏。为了监测阀片的非线性电阻特性最好的办法是直接监测阻性电流。根据变电站的发展需求与发展方向，切实提高无人 /少人值守变电站的安全水平，在变电站配置氧化锌避雷器泄露电流在线监测系统。用于实时监控以下情况：1. 实时监控氧化锌避雷器泄露全电流； 2. 实时监控氧化锌避雷器泄露阻性电流；3. 实时记录发生雷击的次数和时间，以便于查找原因时能作为依据。避雷器在线监测器在监测氧化锌避雷器全电流、阻性电流、雷击次数和时间的运行次数时，不断向控制室发送实时数据，达到远程监测的目的。1）在运行电压下流过高压避雷器的泄漏全电流包含了阻性泄漏电流分量、容性泄漏电流分量两部分。在避雷器处于正常运行电压状态下阻性电流分量远远小于容性分量，一般阻性泄漏电流分量占全电流的比例不会超过1015%的数值，所以阻性分量即使增加一倍，全电流的变化不会超过5.0%。所以采用全电流的测量方法，在线监测仪就不能有效监视避雷器的内部性能劣化的趋势。2）在运行电压下的测量，由于运行电压的变化幅度将达到大于5%以上，所以产生的全电流的变化由于电容分量的线性变化影响使测量全电流数值的结果也有5% 以上幅度的变化，从而淹没了由于阻性电流变化而引起全电流变化5.0%的比例。3）如果氧化锌避雷器在运行中由于内部元件发生劣化，引起阻性泄漏电流的增加，即有功损失分量不断加大，如此继续劣化下去，达到一定程度后会导至避雷器的热崩溃，若不能迅速将不正常的避雷器及时退出专注下一代成长，为了孩子

避雷器说明书修订稿

避雷器说明书 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-

一、用途交流系统用瓷（复合）外套无间隙金属氧化物避雷器是用来保护相应等级的交流电气设备免受雷电过电压和操作过电压损害的保护电器。产品执行标准：GB11032/IEC60099-4 （交流系统用无间隙金属氧化物避雷器）二、使用条件 1.适用户内、户外 2.环境温度（-40℃～+48℃） 3.太阳光最大辐射强度㎡ 4.海拔高度不超过2000m 5.电源频率（48-62）Hz 6.地震强度8度及以下地区 7.最大风速不超过35m/s 8.长期施加在避雷器端子间的工频电压应不超过避雷器的持续运行电压三、结构和特性该类避雷器由非线性金属氧化物电阻片叠加组装，密封于绝缘瓷外套内，无任何放电间隙。在正常运行电压下，避雷器呈高阻绝缘状态；当受到过电压冲击时，避雷器呈低阻状态，迅速泄放冲击电流入地，使与其并联的电气设备上的电压限制在规定值，以保证电气设备的安全运行。该避雷器设有压力释放装置，当其在超负载动作或发生意外损坏时，内部压力剧增，使其压力释放装置动作，排除气体，避免瓷外套爆炸。本避雷器具有陡波响应特性好，冲击电流耐受能力大，残压低、动作可靠、耐污秽能力强、维护简便等特点。四、型号说明、型号含义 HY□ W□□—□ /□ ││││││└─标称电流下残压（kV） │││││└───避雷器额定电压（kV） ││││└─────设计序号，不表明产品的先进程度 │││└──────使用场所（S－配电型；Z－电站型；T－电气化铁道； │││R－保护电容，X线路型） ││└───────无间隙 │└─────────标称放电电流（kA） └──────────复合绝缘金属氧化物避雷器 Y□ W□□—□ /□ ││││││└─标称电流下残压（kV） │││││└───避雷器额定电压（kV） ││││└─────设计序号，不表明产品的先进程度 │││└──────使用场所（S－配电型；Z－电站型；T－电气化铁道； │││R－保护电容） ││└───────无间隙 │└─────────标称放电电流（kA） └──────────金属氧化物避雷器、～低压避雷器

避雷器阻性电流测试说明

避雷器阻性电流测试技术说明 1 范围本技术说明规定了避雷器阻性电流在线监视仪（以下简称监视仪）的适用范围、技术要求、试验方法、检验规则。本技术说明适用于交流电力系统中与金属氧化物避雷器（标称放电电流20kA及以下、额定电压500kV及以下）相串联用的监视仪。监视仪可显示金属氧化物避雷器的动作次数和阻性泄漏电流值。 2 规范性引用文件 GB11032-2000 交流无间隙金属氧化物避雷器 GB3797-89 电控设备第二部分装有电子器件的电控设备 GB4208-1993 外壳防护等级 GB/ 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验 JB2440-1991 避雷器用放电计数器 3 基本测试功能： 1）测量避雷器的全电流功能(有效值) 2）测量避雷器的阻性电流功能(峰值) 3）记录避雷器放电次数记录功能 4 监视仪的测试使用条件

1)环境温度 +50°C — -10°C 2)相对湿度≤85% （25°C） 3)海拔高度≤1000米 4)使用场所户内、户外 5)耐太阳光辐射 6)被检测系统电源频率：50HZ 48-52HZ 60HZ 58-62HZ 7)可使用在高电场场合 5 仪器特性指标： 1）测量精度：全电流 Ix（有效值）测量精度±% 阻性电流 Ir（峰值）测量精度±% 2）泄漏电流测量有效范围: — mA 3）放电电流次数记录动作电流：30A — 10KA 4) 电流传感器标称放电电流下残压: 10KA等级≤1500V 20KA等级≤2500V 5) 工作电源: 24VDC±10%(仅对有源仪器适用)

6) 监视仪在规定的放电电流范围内任意值作用下应能准确地计数,二次放电电流的时间间隔应不小于1s。 6 试验方法 1）测量精度试验在有效测量信号范围内，任意模拟避雷器的泄漏电流输入该系统，并进行7次重复测量，其测量结果的误差率应在规定范围内。图中：信号源：SB-868型多功能校准仪 C：333K 250V CJ8 R：DNR 7D101 A：交流电流表，测量范围0~20mA，准确度等级级 2）动作性能试验动作性能试验分上限动作电流下的动作性能试验和下限动作电流下的动作性能试验，上限动作电流下的性能试验按JB2440第条规定进行，下限动作电流下的动作性能试验按JB2440第条规定进行。 3）环境温度性能试验环境温度性能试验按GB3797第的规定进行。其中：TA= 50℃； T0= -10℃；tS= 60min。

避雷器在线监测系统用户手册

FYZ-BLQ10避雷器在线监测系统用户手册淄博福益电气科技有限公司

目录一、前言 (3) 二、系统概述 (3) 三、系统特点 (4) 四、系统架构 (5) 五、注意事项 (9) 六、完善售前服务方案选择 (9) 七、售后服务 (9)

FYZ-BLQ10型 MOA避雷器状态监测管理系统一、前言近年来，金属氧化物（MOA）无间隙避雷器具有优越的保护特性，通流容量大，内部结构简单，自身重量轻，维护少等优点，因此在电力系统中获得了广泛的运用。 MOA避雷器性能的好坏直接影响电力系统安全运行，因MOA避雷器长期在工频高电压的作用下，会逐渐老化，而靠一年一次预试来发现MOA避雷器的老化是不够的，即使在预试中合格的MOA避雷器，在运行中可能发生击穿损坏，保护特性下降，则将会产生极其严重的后果，为保障MOA避雷器安全运行，必须对MOA 避雷器进行严格监测。目前监测MOA避雷器的方法采用漏电流及动作记录器实现在线监测，它的工作原理在正常的运行电压下，通过避雷器的漏电流的变化由电流表测得，当流过强大的动作电流时将从漏电流测量回路中被转到计数器回路，计数器的动作利用通过动作电流的能量来实现记录动作的次数。装有MOA避雷器漏电流及动作记录器后，导则规定每天抄表一次，除记录漏电流外，还应记录时间、运行电压、环境温度、气候状况等参数，进行监督和管理。这些方法都必须依靠大量人力来完成，而且有一定的局限性，难免疏忽大意，在人工巡查还有一个时效性差的弊端，往往不能及时发现隐患。如不及时发现，就成为事故的苗头和隐患，要彻底解决并及时掌握MOA避雷器运行状态，必须采用一种“在线、实时、远传、智能、可靠”的监测方式，但目前常用的MOA避雷器漏电流及动作记录器都不能实现分级报警及数据的传输。对无人值班变电站综合自动化系统和变电站运行管理系统均不能支持。二、系统概述随着电力企业的技术进步，110kV变电站已大量实现无人值班，220kV变电站的无人值班也已进入实施阶段。采用技术手段，实现让无人值班变电站的监测中心的值班人员对变电站内设备的运行状态能有效地进行状态监测。 FYZ-BLQ10型MOA避雷器状态监测管理系统（以下简称本系统），是我公司针对电力系统无人值班变电站的需要而研发的高科技新产品。本系统主要用于实时监测高压交流无间隙MOA避雷器在运行电压下的全电流（漏电流）、放电动作的日

JS-III放电计数器使用说明书

JS-III型使用说明书 JS-III过电压动作计数器是对过电压保护器工作状态进行实时及累计数的装置，通过本产品可以详细监视过电压保护器及所保护的设备状态，预知事故前异常情况。达到分析异常动作原因，预防事故发生的效果。每个JS-III过电压动作计数器为两分体结构，通过RJ45接口用网线连接，可根据现场需要采取不同的安装方式，该计数器采用STN点阵式液晶显示、高速率数据处理单元、软件数字滤波。具有抗干扰能力强、安装方便、计数准确等特点。可以实时准确记录过电压保护器三相之间动作次数，所记录的数据分相累计。 JS-III过电压动作计数器运行维护：电池JS-III过电压动作计数器为无源设计，无须外接电源，本体附带电池可以使用3年，电量不足时请立即与我单位联系供应。电池位于数据显示盒内，打开后盖即可更换。统计软件设计采用了实时省电模式，需要观察数据时，请轻触一次读数按键，将依次显示“AB、AC、AD、BC、BD、CD”各相之间的过压累计次数，依序出现完毕后，液晶显示将自动关闭。清除，需要清除数据，长按按键一秒，当出现“ERASE”时，一秒将出现一个点，三个点都出现后，则说明清除数据已完成。在此过程中，如需要放弃清除，在第三个点出现之前松开按键，清零将被取消。 JS-III过电压动作计数器安装方式： 1、整体安装过电压保护器本体安装计数器的显示部分直接挂装在保护器上。 2、分体安装显示部分柜门安装计数器的显示部分可挂装在柜门上，因此要考虑保护器到计数器显示部分的信号线长度（订货时务必注明）和柜门的孔位置和尺寸。如下图所示：备注:虚线为计数器显示部分的外形尺寸，共开三个小圆孔和一个大圆孔。上海昌开电器有限公司

电网氧化锌避雷器在线监测和带电测试技术规定

电网氧化锌避雷器在线监测和带电测试技术规定一、总则 1．电网35～110kV变电站过电压保护采用氧化锌避雷器。为了做好氧化锌避雷器的在线监测和带电测试这项工作，保证避雷器与电网设备的安全运行，特制定本规定。 2.本规定适用于35kV及以上氧化锌避雷器的在线监测；110kV氧化锌避雷器带电测试。公司所属各部门、基建安装单位均应按此规定执行。二、在线监测（一）在线监测装置的技术要求 1．带有避雷器动作次数计数器的在线监测装置应符合JB2440-91《避雷器用放电记数》标准的规定，其表面清晰、直观、密封可靠，上下端与接地线应能可靠连接。 2．在线监测装置准确测量的量程应能满足下表要求，超过准确测量量程后应具有限幅功能，在最大量程内，限幅的电流应满足下表要求：

1.在线监测装置应安装在易于观察处，在保证安全要求的前提下，高度宜低些。 2．在线监测装置上部引线与避雷器底部的引下线宜采用软连接过渡，或带有伸缩结构的硬连接。为排除由于MOA 底座用4个小瓷瓶支撑，螺栓孔易积水分流所致在线监测仪数值明显降低，底座选用单个大瓷柱支撑。 3.避雷器的底座无论气候状况如何变化应保持绝缘良好，否则应采用防雨等措施。 4.在避雷器爬距留有裕度的条件下，在线监测装置宜采用屏蔽安装。（三）运行监测 1.安装在线监测装置后，应每天抄表一次（无人值守站至少每周抄表一次），除记录泄漏电流外，还应记录时间、运行电压、环境温度、气候状况等参数。在雷电季到来之前，各站应对避雷器进行全面检查，登记避雷器放电次数，同时检修部应及时消缺，保证避雷器保持可投状态。 2.变电部在避雷器投运后，应确定所安装避雷器在晴天时运行电流正常值的变化范围（可以以两周记录的电流值变化范围来确定）。若在正常运行状态下，晴天或采用屏蔽安装的避雷器的运行电流增加到正常值上限的1．1倍；雨天或湿度大于85%时，避雷器的运行电流增加到正常值上限的1．2

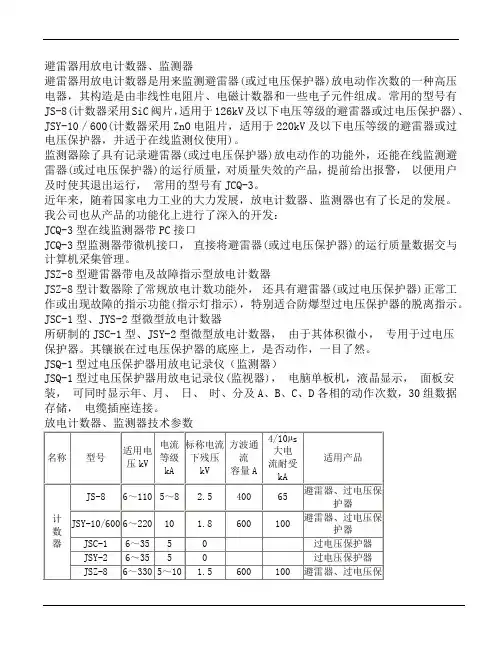

JS-8A放电计数器说明书

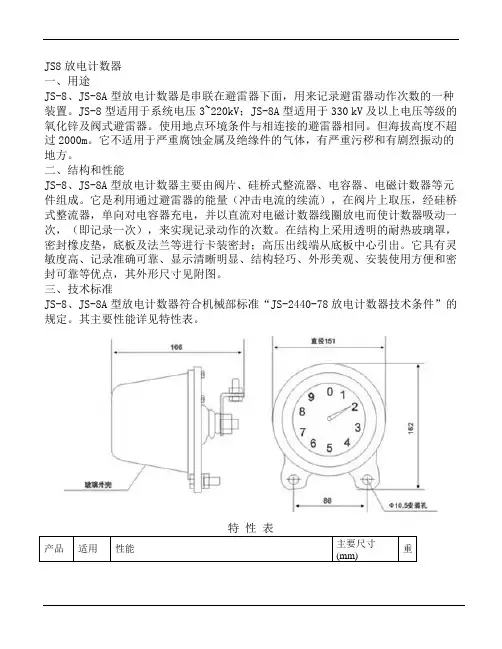

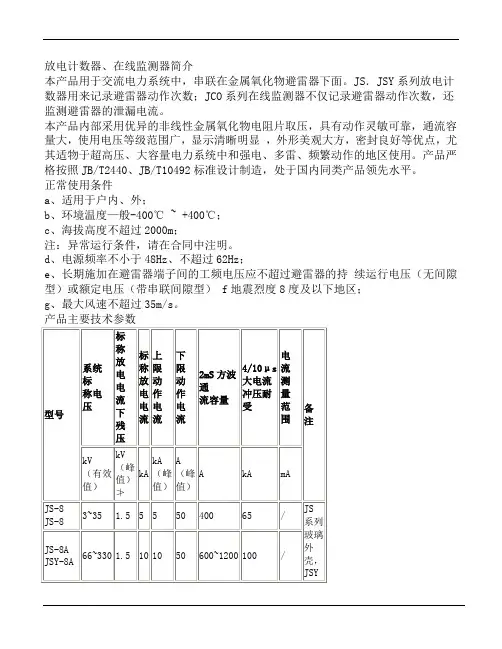

一、用途 JS-8、JS-8A型放电计数器是串联在避雷器下面，用来记录避雷器动作次数的一种装置。JS-8型适用于系统电压3~220kV；JS-8A型适用于330 kV及以上电压等级的氧化锌及阀式避雷器。使用地点环境条件与相连接的避雷器相同。但海拔高度不超过2000m。它不适用于严重腐蚀金属及绝缘件的气体，有严重污秽和有剧烈振动的地方。二、结构和性能 JS-8、JS-8A型放电计数器主要由阀片、硅桥式整流器、电容器、电磁计数器等元件组成。它是利用通过避雷器的能量（冲击电流的续流），在阀片上取压，经硅桥式整流器，单向对电容器充电，并以直流对电磁计数器线圈放电而使计数器吸动一次，（即记录一次），来实现记录动作的次数。在结构上采用透明的耐热玻璃罩，密封橡皮垫，底板及法兰等进行卡装密封；高压出线端从底板中心引出。它具有灵敏度高、记录准确可靠、显示清晰明显、结构轻巧、外形美观、安装使用方便和密封可靠等优点，其外形尺寸见附图。三、技术标准 JS-8、JS-8A型放电计数器符合机械部标准“JS-2440-78放电计数器技术条件”的规定。其主要性能详见特性表。特性表四、使用注意事项 1．放电计数器投入运行之前和运行1~2年以后，应进行一次检测，其项目有：（1）用万用表测量放电计数器高压出线端对地之间的直流电阻，即阀片电阻，在万用表电池电压足够的情况下，有一定阻值，不是零或无限大（一般约为10~50Ω）以证实它没有短路或断路现象。（2）检测放电计数器动作性能，需用500V摇表一只，600V、9-10μF电容器一只。
