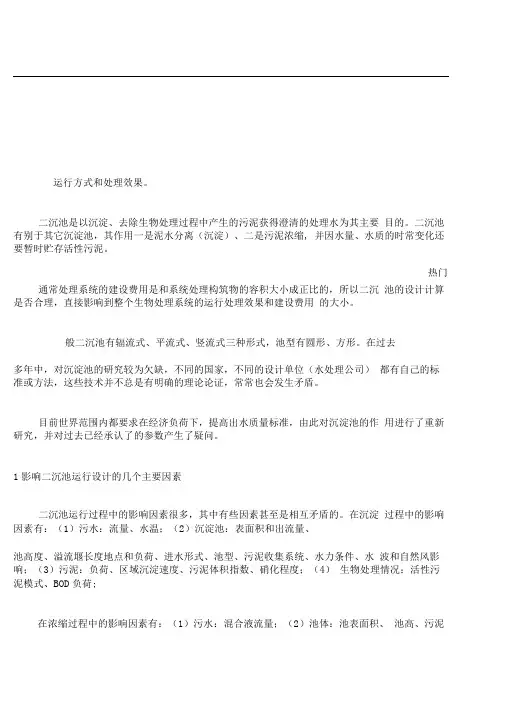

运行方式和处理效果。

二沉池是以沉淀、去除生物处理过程中产生的污泥获得澄清的处理水为其主要

目的。二沉池有别于其它沉淀池,其作用一是泥水分离(沉淀)、二是污泥浓缩,

并因水量、水质的时常变化还要暂时贮存活性污泥。

热门通常处理系统的建设费用是和系统处理构筑物的容积大小成正比的,所以二沉

池的设计计算是否合理,直接影响到整个生物处理系统的运行处理效果和建设费用

的大小。

一般二沉池有辐流式、平流式、竖流式三种形式,池型有圆形、方形。在过去

多年中,对沉淀池的研究较为欠缺,不同的国家,不同的设计单位(水处理公司)

都有自己的标准或方法,这些技术并不总是有明确的理论论证,常常也会发生矛盾。

目前世界范围内都要求在经济负荷下,提高出水质量标准,由此对沉淀池的作

用进行了重新研究,并对过去已经承认了的参数产生了疑问。

1影响二沉池运行设计的几个主要因素

二沉池运行过程中的影响因素很多,其中有些因素甚至是相互矛盾的。在沉淀

过程中的影响因素有:(1)污水:流量、水温;(2)沉淀池:表面积和出流量、

池高度、溢流堰长度地点和负荷、进水形式、池型、污泥收集系统、水力条件、水波和自然风影响;(3)污泥:负荷、区域沉淀速度、污泥体积指数、硝化程度;(4)生物处理情况:活性污泥模式、BOD负荷;

在浓缩过程中的影响因素有:(1)污水:混合液流量;(2)池体:池表面积、池高、污泥收集系统;(3)污泥:沉速(ZSV)、SVI、混合液浓度和负荷、回流比、污泥槽高度。

欲获得满意的二沉池运行效果,就必须适当的满足二沉池运行的诸多的条件,就目前研究的情况,设计中主要考虑因素有如下几点:

活性污泥的沉降性能

在生物处理系统中,活性污泥的特性,特别是污泥的沉降性能,直接影响着二沉池的工艺设计与运行。

衡量活性污泥沉降性能的参数有二个:一是污泥指数SVI(mL/g);二是污泥沉降比:SV%。

SVI的物理意义是:曝气池出口混合液经30min静沉后,每克干污泥所形成的沉淀污泥所占的容积(mL)。

SV%又称30分钟沉降比,混合液在量筒内静置30 分钟后所形成的沉淀污泥的容积占原混合液容积的百分率。

SVI、SV%与混合液污泥浓度MLSS(g/L)之间有下列关系:

SVI=SV / MLSS (mL/g)(1-1)

或SV=SVI×MLSS (mL/L)

SVI值能反应出活性污泥的凝聚、沉淀性能,过低说明泥粒细小,无机物含量高,污泥缺乏活性;过高则说明污泥沉降性能不好,并具有产生膨胀现象的可能。其沉降性能一般区别如下:

SVI< 100 沉降性能好;

100 < SVI< 200 沉降性能一般;

SVI > 200 沉降性能不好。

从式(1-1)可看出:要想获得适当的SVI值,则需在设计时选用适当的污泥浓度(MLSS)值,当进入生物反应器中的有机物量一定时,污泥浓度愈高,则污泥负荷(F/M)愈小,所以在设计时必须正确选择污泥负荷(F/M)。

污泥浓度(MLSS)、污泥负荷(F/M)与曝气池体积(V)之间有下列关系:F/M= Q·S0/V·MLSS

式中: Q —污水流量(m3/h);

S0— BOD5浓度(kg/m3);

V —曝气池体积m3。其它同前。

曝气池的生物量,是用来维持系统所要求的污泥浓度,降解进入系统中的有机物质。有机物越多,需要的生物量越大,要想维持系统所要求的污泥浓度,就必须保证回流污泥的量。

在生物系统物料平衡中有如下关系式存在:

X= X r·R/(1+R)

式中:R ---污泥回流比%;

X r---回流污泥浓度kg/m3;

X ---混合液污泥浓度MLSS kg/m3

由此式可看出:(1)想要得到预期的X(MLSS)值,就必须保证有一定的回流污泥浓度和回流污泥量;(2)X

回流污泥浓度在很大程度上与活性污泥的性质和二沉池内污泥浓缩条件有关,活性污泥的浓缩性能不仅取决于SVI,还受到浓缩区高度、停留时间的影响。浓缩区的高度和停留时间与下列因素有关:固体负荷;二沉池进、配水方式;刮泥机种类与性能;污泥回流量及二沉池的池型等。

在我国一般认为,混合液在量筒中沉淀30min后形成的污泥浓度基本上可代表混合液在二沉池所形成的污泥浓度,也即为回流污泥浓度。回流污泥浓度(X r)与

二沉池表面积计算方法

计算二沉池沉淀部分水面常用方法有表面负荷法和固体通量法,固体通量法在理论上与污泥浓缩过程更为贴切,更是用于浓缩池的计算。

在许多沉淀池的设计计算中,依据试验测得的污泥沉降曲线给人以精确和复杂的印象,但对于大多数的设计来说,并没有条件对处理工艺所生成的污泥进行沉降试验,因此二沉池的设计一般都采用经验值。

一般设计中沉淀池的面积确定在我国简化为A =Q/q′,《室外排水设计规范》中不仅规定了表面水力负荷值,而且规定了二沉池的径深比。

英国WRC出版的TR11和TR144(STOM用户手册)对于面积计算都很简单,且为工艺核查提供了图表,使沉淀池面积计算大为简化,同时,此表格还是一种比较沉淀池运行情况的方法,通过表格也可清楚的看到沉淀池微小变化影响着MLSS和SVI。

二沉池的高度设计

我国目前《室外排水设计规范》规定,沉淀池的有效水深宜采用2-4米,设计手册和教科书对二沉池高度设计,只作了二沉池有效水深和二沉池污泥区容积计算二项描述。

有效水深按沉淀时间计算,一般沉淀时间取。而污泥区容积按2h贮泥量计算。

事实上这一规定是无法进行二沉池高度的详细计算的,例如:污泥区与池边高度的关系。

国内某些设计研究院对辐流式二沉池总高度计算采用:超高、有效水深、缓冲层高度、刮泥板高度、沉淀池底锥体部分高度之和。其中有效水深计算沉淀时间一般采用3小时,水力表面负荷采用我国设计规范所规定的1-1.5m3/。缓冲层高度取0.5米。(除去池底锥体部分高度,其它均为池边深度)在生产运行中取得良好效果。

英国WRC设计最大的缺陷同样是缺少沉淀池的高度数据,但在欧洲一般采用德国ATV(污水处理协会)高度分区方法加以补充。

德国ATV制定的设计规范(A131)规定的二沉池深度计算,把二沉池深度方向按其作用分为4个区:清水区、分离区、储存区、浓缩及刮泥区。

(1)清水区(h1)

为安全保证区,减轻风、密度差、溢流堰对污泥絮体的抽吸作用和不均匀界面沉降等不可避免的影响因素。h1 = 0.5m

(2)分离区(h2)

混合液在分离区泥水分离,该区存在絮凝和沉淀二个过程,分离区的沉淀过程会受进水的紊流影响。

分离区计算停留时间。

计算公式:h2 = ·Q max(1+R)/[1-(SVI×MLSS)](m)

式中:SVI——污泥指数(m3/kg);

MLSS—混合液悬浮固体浓度(kg/m3)

R———回流比(%);

Q max——污水设计流量(m3/h)

(3)储存区(h3)

作用是在雨季储存污泥,以免曝气池中污泥浓度大幅度下降,造成处理效果下降,储存区与分离区是连续一体的。储泥区所储存的污泥可保证雨季曝气池中污泥浓度不低于旱季污泥浓度的70%,其差值ΔMLSS=。储存区的大小,应满足雨季时在内能接纳从曝气池内多流出的污泥量,污泥体积浓度按500L/m3计(经验数据),在此期间,污泥在储存区进行浓缩,并分布于整个二沉池面积上,二沉池污泥量的增加量为:

ΔN=ΔMLSS·SVI·Q max·(1+R)·(L)

ΔN的体积V3 = ΔN/500 (m3)

h3 = ·q v·(1+R)/500(m)

式中:500L/m3 —污泥体积浓度。

ΔMLSS—污泥浓度变化值= (kg/m3)

SVI——污泥指数(L3/kg);

q v——污泥体积负荷(L/m2·h);

q v =q′·MLSS·SVI。

(4)浓缩及刮泥区(h4)

浓缩区是保证污泥底流浓度的区域。

h4 = q v·(1+R)t E/C(m)

式中:t E—浓缩时间h,一般;

C—浓缩区污泥浓度值(L/m3);

C = 300·t E+500

浓缩区内污泥可视为由一层层的等浓度层叠加在一起的,该浓度为单层浓度的平均值,单层浓度为C n =(103/SVI)·(t E)1/3。

二沉池总深度h = h1+ h2+h3+ h4 (m)对辐流式二沉池计算总池深为其水平流程

2/3处的池深,如图1所示。同时还应满足池边深度h min≥2.5m,计算总池深h≥3.0m,中心斗边深度h max≥4.0m。

3结论

1.二沉池是目前活性污泥系统中使用最广泛的构筑物,但其设计计算在我国乃至世界范围内,都存在着不同程度的理论和实际上的不完善,还需进一步的研究探讨。

2.辐流式二沉池竖向设计计算方法建议采用一下二种方法:

(1)德国分区计算法计算,我国规范数据校核;

(2)用上述某设计院计算方法计算,按我国设计规范规定深度与德国深度规定相结的方法进行校核。

3.据国外报道,已有集漂浮和沉淀与一体的构筑物也开始使用,漂浮物作为回流活性污泥被回流,节省了常规回流污泥泵的扬程,并有污泥浓度比较高,池子直径比较小的优点。

膜技术和微滤法也可作为常规沉淀池的替代,现在此技术正在发展中,他们的优点是占地面积小。

沉淀池设计计算

沉淀池 沉淀池是利用重力沉降作用将密度比水大的悬浮颗粒从水中去除的处理构筑物,是废水处理中应用最广泛的处理单元之一,可用于废水的处理、生物处理的后处理以及深度处理。在沉砂池应用沉淀原理可以去除水中的无机杂质,在初沉池应用沉淀原理可以去除水中的悬浮物和其他固体物,在二沉池应用沉淀原理可以去除生物处理出水中的活性污泥,在浓缩池应用沉淀原理分离污泥中的水分、使污泥得到浓缩,在深度处理领域对二沉池出水加絮凝剂混凝反应后应用沉淀原理可以去除水中的悬浮物。 沉淀池包括进水区、沉淀区、缓冲区、污泥区和出水区五个部分。进水区和出水区的作用是使水流均匀地流过沉淀池,避免短流和减少紊流对沉淀产生的不利影响,同时减少死水区、提高沉淀池的容积利用率;沉淀区也称澄清区,即沉淀池的工作区,是沉淀颗粒与废水分离的区域;污泥区是污泥贮存、浓缩和排出的区域;缓冲区则是分隔沉淀区和污泥区的水层区域,保证已经沉淀的颗粒不因水流搅动而再行浮起。 沉淀池的原理 沉淀池是利用水流中悬浮杂质颗粒向下沉淀速度大于水流向卜流动速度、或向下沉淀时间小于水流流出沉淀池的时间时能与水流分离的原理实现水的净化。 理想沉淀池的处理效率只与表面负荷有关,即与沉淀池的表面积有关,而与沉淀池的深度无关,池深只与污泥贮存的时间和数量及防止污泥受到冲刷等因素有关。而在实际连续运行的沉淀池中,由于水流从出水堰顶溢流会带来水流的上升流速,因此沉淀速度小于上升流速的颗粒会随水流走,沉淀速度等于卜-升流速的颗粒会悬浮在池中,只有沉淀速度大于上升流速的颗粒才会在池中沉淀下去。而沉淀颗粒在沉淀池中沉淀到池底的时间与水流在沉淀池的水力停留时间有关,即与池体的深度有关。 理论上讲,池体越浅,颗粒越容易到达池底,这正是斜管或斜板沉淀池等浅层沉淀池的理论依据所在。为了使沉淀池中略大于上升流速的颗粒沉淀下去和防止已沉淀下去的污泥受到进水水流的扰动而重新浮起,因而在沉淀区和污泥贮存区之间留有缓冲区,使这些沉淀池中略大于上升流速的颗粒或重新浮起的颗粒之间相互接触后,再次沉淀下去。 用沉淀池的类型 按水流方向划分,沉淀池可分为平流式、辐流式和竖流式三种,还有根据“浅层理论”发展出来的斜板(管)沉淀池。各自的优缺点和适用范围见表3—3。

辐流式二沉池的设计参数

辐流式二沉池的设计参数 辐流式二沉池的设计参数如下[1]: (1)池子直径(或者正方形的一边)与有效水深的比值大于6; (2)池径不宜小于16m ; (3)池底坡度一般采用0.05~0.1m ; (4)一般采用机械刮泥,也可附有空气提升或净水头排泥设施; (5)当池径(或正方形的一边)较小(小于20m )时,也可采用多斗排泥; (6)停留时间2.5~3h ; (7)表面负荷:0.6~1.5m 3/(m 2·h )。 4.5.3设计计算 辐流式二沉池的设计计算过程如下[1]: (1)沉淀部分水面面积 nq Q F = 式中: Q —设计日平均流量m 3/h ; 池数(个) —n ,本设计设置2座沉淀池; q —表面负荷,m 3/(m 2·h),本设计取1.5m 3/(m 2 ·h) 23333.31111.1m 2 1.5 Q F nq ===? (2)池子直径 37.62m D === 采用周边传动吸泥机,为了符合型号规格,取直径为 m 37=D ,由《给水排水设计手册(第2版) 》第11册P592查知(D >20,采用周边传动的刮泥机),选取周边传动吸泥机37-ZBG ,其性能参数如下表8示: 表8 35-ZBG 性能参数

(3)实际水面面积 22 2 m 67.10744374=?=='ππD F 实际负荷 323222443333.3m /m h 1.6m /m h 237 Q q n D ππ?==?=???()() (4)沉淀区有效水深 qt h =2 式中: 2h —沉淀区有效水深,m ; t —沉淀时间,1.5~4.0h ;取3.0h 2 1.6 3.0m 4.8m h qt ==?= (5)校核径深比2377.74.8 D h ==,在6—12内,符合要求 (6)沉淀部分有效容积 333333.3'3m 4999.95m 2 Q V t n = =?= (7)沉淀区的容积 n SNT V 1000= 式中: S —每人每日污泥量,L/(人·d )一般为0.3~0.8,取=S 0.8 L/(人·d ) N —设计当量人口数,=N 25万 T —两次清除污泥像个时间,d ;取h 2=T n —沉淀池座数,2=n

二沉池设计说明书

目录 第一章绪论 一、水资源----------------------------------------------------------------------------2 二、设计背景--------------------------------------------------------------------------2 三、水污染处理技术发展状况-------------------------------------------------------3 四、设计意义和目的-----------------------------------------------------------------5 五、设计内容-------------------------------------------------------------------------6 六、设计要求-------------------------------------------------------------------------6 第二章设计参数选择 -------------------------------------------------------------------------6第三章工艺计算 一、主要尺寸计算-------------------------------------------------------------------7 二、进水系统计算-----------------------------------------------------------------10 三、出水部分计算-----------------------------------------------------------------11 四、排泥部分计算----------------------------------------------------------------14 五、设计工艺分析及讨论---------------------------------------------------------15 六、设计感想------------------------------------------------------------------------17

城市污水处理中的沉淀池工艺设计

水污染工程课程设计 设计说明书 一. 基本情况 设计规模:日处理城镇污水10 万m3 处理工艺:污水处理采用氧化沟工艺设计内容:针对进出水要求,提出合理可行的污水处理工艺;针对工艺中的沉淀池进行设计计算;针对工艺中的沉淀池进行工艺设计 设计结果:设计说明书,CAC设计图纸2张(包括:(1)处理工艺流程图(2)构筑物工艺图) 根据设计任务书提供的进出水水质指标情况,特别是对氮、磷的去除,在初步讨论阶段,通过对A2/O 工艺和氧化沟在实际运行条件下的运行状况进行了详细的比较论证,最终确定选用氧化沟作为污水处理主体工艺,用于脱氮除磷并去除COD Cr、BOD5。 二. 污水水质及污水处理程度 进水水质:pH值6-8 ;BOD= 180mg/L ;COD=250 mg/L; SS=300 mg/L; NH-N=30 mg/L;T=25 C 出水水质:pH值6-8 ; BOI5<30mg/L; COD<100mg/L; SS<30mg/L NH3-N<3 mg/L;T=20 C 三. 污水处理工艺流程设计进行 (1 )污水处理后必须达到排放标准。 (2)要尽量采用成熟的、先进的、可靠的、效率高的处理技术。城市污水处理成熟的处理路线一般为:预处理、一级处理、二级处理、三级处理和污泥处理,其中核心部分二级处理要求比较高,不仅要求去除有机污染物,而且要求能够脱N除P,主要技术有A-B法,A2/0法,SBR法,氧化沟法等。 (3)防止处理污染物过程中产生二次污染或污染转移。要避免和抑制污染物无组织排放,特别是剩余污泥的处理。设置溢流、事故排除口应慎重合理。 (4)要充分利用和回收能源。污水处理高程安排应尽量考虑利用自然地势。 (5)处理量较大时宜选择连续处理工艺。 (6)处理量较小时宜选用间歇处理工艺。 (7)尽可能回收利用有用物质。 四. 污水处理工艺选择 (1)此废水具有如下特点: (a)BOD5/COD Cr=150/250=0.6 ,说明废水可生化性很好;

二沉池设计说明

课程设计 题目某城市11×104m3/d污水处理厂 设计——二沉池设计 学院资源与环境学院 专业环境工程 姓名吴运鹏 学号 指导教师卫静许伟颖 二O一五年七月二十日

学院资源与环境学院专业环境工程 吴运鹏学号 题目某城市11×104m3/d污水处理厂设计——二沉池设计 一、课程设计的容 (1)污水处理厂的工艺流程比选,并对工艺构筑物选型做说明; (2)主要处理设施二沉池的工艺计算; (3)确定污水处理厂平面和高程布置; (4)绘制主要构筑物图纸。 二、课程设计应完成的工作 (1)确定合理的污水处理厂的工艺流程,并对所选择工艺构筑物选型做适当说明; (2)确定主要处理构筑物二沉池的尺寸,完成设计计算说明书; (3)绘制主要处理构筑物二沉池的设计图纸。

学院资源与环境学院专业环境工程 吴运鹏学号 题目某城市11×104m3/d污水处理厂设计——二沉池设计指导小组或指导教师评语: 评定成绩 2015年7月31日指导教师

目录 1总论 (2) 1.1设计简介 (2) 1.2设计任务和容 (2) 1.3基本资料 (2) 1.3.1处理水量及水质 (2) 1.3.2 处理要求 (2) 1.3.3 处理工艺流程 (2) 1.3.4 气象与水文资料 (3) 1.3.5 厂区地形 (3) 2污水处理工艺流程的确定 (4) 3 处理构筑物设计 (5) 3.1设计要求及参数 (5) 3.2设计计算 (5) 3.2.1二沉池主要尺寸的计算..............…………………………….…..…….. .5 3.2.2贮泥容积的计算 (7) 3.3进出水设计 (8) 3.3.1二沉池进水设计 (8) 3.3.2二沉池出水设计 (9) 结论 (11) 参考文献 (12)

沉淀池设计与计算

第六节、普通沉淀池 沉淀池可分为普通沉淀池和浅层沉淀池两大类。按照水在池内的总体流向,普通沉淀池又有平流式、竖流式和辐流式三种型式。 普通沉淀池可分为入流区、沉降区、出流区、污泥区和缓冲区5个功能区。入流区和出流区的作用是进行配水和集水,使水流均匀地分布在各个过流断面上,为提高容积利用、系数和固体颗粒的沉降提供尽可能稳定的水力条件。沉降区是可沉颗粒与水分离的区域。污泥区是泥渣贮存、浓缩和排放的区域。缓冲层是分隔沉降区和污泥区的水层,防止泥渣受水流冲刷而重新浮起。以上各部分相互联系,构成一个有机整体,以达到设计要求的处理能力和沉降效率。 一、平流沉淀池 在平流沉淀池内,水是按水平方向流过沉降区并完成沉降过程的。图3-16是没有链带式刮泥机的平流沉淀池。废水由进水槽经淹没孔口进入池内。在孔口后面设有挡板或穿孔整流墙,用来消能稳流,使进水沿过流断面均匀分布。在沉淀池末端没有溢流堰(或淹没孔口)和集水槽,澄清水溢过堰口,经集水槽排出。在溢流堰前也设有挡板,用以阻隔浮渣,浮渣通过可转动的排演管收集和排除。池体下部靠进水端有泥斗,斗壁倾角为50°~60°,池底以0.01~0.02的坡度坡向泥斗。当刮泥机的链带由电机驱动缓慢转动时,嵌在链带上的刮泥板就将池底的沉泥向前推入泥斗,而位于水面的刮板则将浮渣推向池尾的排渣管。泥斗内设有排泥管,开启排泥阀时,泥渣便在静水压力作用下由排泥管排出池外。[显示图片] 链带式刮泥机的缺点是链带的支承和驱动件都浸没于水中,易锈蚀,难保养。为此,可改用桥式行车刮泥机,这种刮泥机不但运行灵活,而且保养维修都比较方便。对于较小的平流沉淀池,也可以不设刮泥设备,而在沿池的长度方向设置多个泥斗,每个泥斗各自单独排泥,既不相互干扰,也有利于保证污泥浓度。 沉淀池的设计包括功能构造设计和结构尺寸设计。前者是指确定各功能分区构件的结构形式,以满足各自功能的实现;后者是指确定沉淀池的整体尺寸和各构件的相对位置。设计良好的沉淀池应满足以下三个基本要求;有足够的沉降分离面积:有结构合理的人流相出流放置能均匀布水和集水;有尺寸适宝、性能良好的污泥和浮渣的收集和排放设备。 进行沉淀池设计的基本依据是废水流量、水中悬浮固体浓度和性质以及处理后的水质要求。因此,必须确定有关设计参数,其中包括沉降效率、沉降速度(或表面负荷)、沉降时间、水在池内的平均流速以及泥渣容重和含水率等。这些参数一般需要通过试验取得;若无条件,也可根据相似的运行资料,因地制宜地选用经验数据。以-萨按功能分区介绍设计和计算方法。 1.入流区和出流区的设计 入流和出流区设计的基本要求,是使废水尽可能均匀地分布在沉降区的各个过流断面,既有利于沉降,也使出水中不挟带过多的悬浮物。

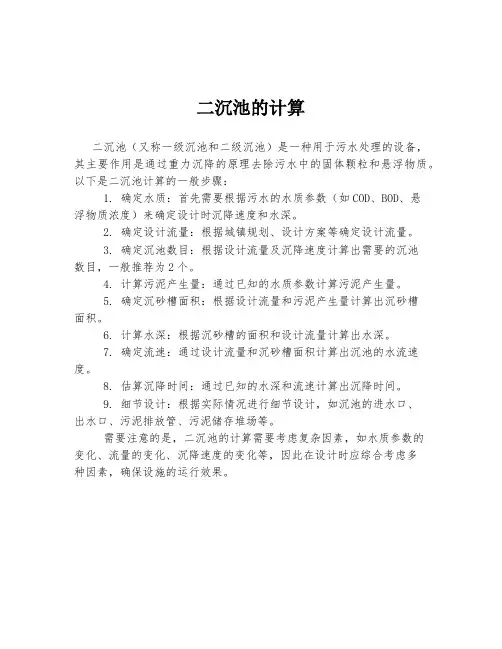

二沉池计算

运行方式和处理效果。 二沉池是以沉淀、去除生物处理过程中产生的污泥获得澄清的处理水为其主要 目的。二沉池有别于其它沉淀池,其作用一是泥水分离(沉淀)、二是污泥浓缩, 并因水量、水质的时常变化还要暂时贮存活性污泥。 热门通常处理系统的建设费用是和系统处理构筑物的容积大小成正比的,所以二沉 池的设计计算是否合理,直接影响到整个生物处理系统的运行处理效果和建设费用 的大小。 一般二沉池有辐流式、平流式、竖流式三种形式,池型有圆形、方形。在过去 多年中,对沉淀池的研究较为欠缺,不同的国家,不同的设计单位(水处理公司) 都有自己的标准或方法,这些技术并不总是有明确的理论论证,常常也会发生矛盾。 目前世界范围内都要求在经济负荷下,提高出水质量标准,由此对沉淀池的作 用进行了重新研究,并对过去已经承认了的参数产生了疑问。 1影响二沉池运行设计的几个主要因素 二沉池运行过程中的影响因素很多,其中有些因素甚至是相互矛盾的。在沉淀 过程中的影响因素有:(1)污水:流量、水温;(2)沉淀池:表面积和出流量、

池高度、溢流堰长度地点和负荷、进水形式、池型、污泥收集系统、水力条件、水波和自然风影响;(3)污泥:负荷、区域沉淀速度、污泥体积指数、硝化程度;(4)生物处理情况:活性污泥模式、BOD负荷; 在浓缩过程中的影响因素有:(1)污水:混合液流量;(2)池体:池表面积、池高、污泥收集系统;(3)污泥:沉速(ZSV)、SVI、混合液浓度和负荷、回流比、污泥槽高度。 欲获得满意的二沉池运行效果,就必须适当的满足二沉池运行的诸多的条件,就目前研究的情况,设计中主要考虑因素有如下几点: 活性污泥的沉降性能 在生物处理系统中,活性污泥的特性,特别是污泥的沉降性能,直接影响着二沉池的工艺设计与运行。 衡量活性污泥沉降性能的参数有二个:一是污泥指数SVI(mL/g);二是污泥沉降比:SV%。 SVI的物理意义是:曝气池出口混合液经30min静沉后,每克干污泥所形成的沉淀污泥所占的容积(mL)。 SV%又称30分钟沉降比,混合液在量筒内静置30 分钟后所形成的沉淀污泥的容积占原混合液容积的百分率。 SVI、SV%与混合液污泥浓度MLSS(g/L)之间有下列关系:

周进周出辐流式二沉池工艺设计

周进周出辐流式二沉池的工艺设计 4.1 配水系统的设计 配水系统的设计是周边进水周边出水辐流式二沉池的关键所在。周进式辐流式二沉池的只有沿圆周各点的进出水量一至,布水均匀,才能发挥其优点。而常用的配水系统为配水槽和布水孔。 4.1.1 配水槽的设计 目前的配水槽大多采用环状和同心圆状如图,也有牛角配水槽如图。布水孔的形状分为圆形和方形。布水孔间距有等距,也有不等距。 图3.3 环状配水槽图3.4 牛角配水槽由于配水槽是混凝土施工,宽度曲线的施工精度不容易保证,牛角配水槽不易实现,因此本次设计选用环形平底配水槽,布水孔孔径和孔距不变的配水系统。孔径为800mm,孔距为1040mm,并在槽底设短管,且短管长度为50~100mm。配水槽宽600mm。 根据结构设计分析,配水槽底厚一般为壁厚度的2倍,分别为0.3m和0.15m。配水槽和集水槽总宽为(从沉淀池池壁边计算)δ2 B(δ为配水槽壁和集水 + +b 槽堰壁厚度)。 4.1.2 进水区挡水裙板的设计 挡水裙板延伸至水面下1.5m处,以保证良好的澄清絮凝效果。与池壁的距离

与配水槽的宽度相等。 4.2 出水装置的设计 出水装置由集水槽和挡板组成。 4.2.1 二沉池集水槽的设计 二沉池集水槽是污水沉淀过程中泥水、固液分离的最后一道环节和工序, 在实际的工程设计中, 常见有3 种布置形式: 置双侧堰式、置单侧堰式、外置单侧堰式, 见图3.5。置单侧堰式、外置单侧堰式均为单侧堰进水, 设计堰上负荷基本一致, 从构造和水力条件来看, 两者没有明显的优劣之分。置双侧堰式的集水槽因堰上负荷小、出水水质好而应用较多。但在最近几年的工程设计与应用中发现双侧堰进水集水槽主要存在2个现象[27]: (1) 集水槽两侧水质检测时, 侧水质优于外侧。 (2) 因集水槽平衡孔开孔过大使三角堰均匀集水作用降低。 置双侧堰式置单侧堰式外置单侧堰式 图3.5 二沉池集水槽布置形式 在实际运行中, 可常观察到一种现象:靠近池壁的出水溢流堰一侧, 挟带较多的活性污泥絮体杂质, 而侧出水溢流堰的絮体杂质相对较少。侧溢流堰的出水优于外侧溢流堰,因此本设计采用置单侧堰进水。 集水槽设自由溢流堰,溢流堰严格水平,即可保证水流均匀,又可控制沉淀

平流式沉淀池计算例题

平流沉淀池的设计: 已知设计水量Q=300000m 3/d 。设计平流式沉淀池。 2.设计计算 (1)池容积W (2)单池容积W (3)单池池面积F (4)池深H (5)池长L (6)池宽B 1.Q=300000m 3/d=12500m 3/h=3.472 m 3/s ,沉淀时间t=2h ,面积负荷u 0‘=40m 3/ (m 2.d ),沉淀池个数 n=6个。 2.设计计算 (1)池容积W W=Qt=12500?2=25000m 3 (2)单池容积W W 1=7.41666 25000==n W m 3 (3)单池池面积F F=12504050000'0 ==u Q m 2 (4)池深H 33.31250 7.41661===F W H m (5)池长L 水平流速取v=10mm/s ,则池长 L=3.6vt=3.6?10?2=72m (6)池宽B (7)校核长宽比 (8)校核长深比 (9)进水穿孔花墙设计 (10)出水渠 (11)排泥设施

B 1=4.1772 1250==L F m 采用17.8m 。沉淀池的池壁厚采用300mm ,则沉淀池宽度为18.4m,与絮凝池吻合。 (7)校核长宽比 4045.48 .1772>==B L (8)校核长深比 106.2133 .372>==H L (9)进水穿孔花墙设计 ①沉淀池进口处用砖砌穿孔墙布水,墙长17.8m ,超高取0.3m ,积泥高度取0.1m ,则墙高3.73m. ②穿孔花墙孔洞总面积A 孔洞处流速采用v 0=0.24m/s ,则 A=41.224 .036003.208336000=?=v Q m 2 ③孔洞个数N 孔洞采用矩形,尺寸为15cm ?18cm ,则 N=903.8918 .015.041.218.015.0≈=?=?A 个。 则孔洞实际流速为: 238.018.015.09036003.208318.015.0'0=???=??= N Q v m/s ④孔洞布置 1.孔孔布置成6排,每排孔洞数为90÷6=15个 2.水平方向孔洞间净距取1m,即4块砖的长度,则所占的宽度为: 0.18?15+1?15=17.7m ,剩余宽度17.8-17.6=0.2m ,均分在各灰缝中。 3.垂直方向孔洞净距取0.378m ,即6块砖厚。最上一排孔洞的淹没水深为162mm ,则孔洞的分布高度为: H=6?0.15+6?0.378+162=3.33mm (10)出水渠 ①采用矩形薄壁堰出水

二沉池计算23653

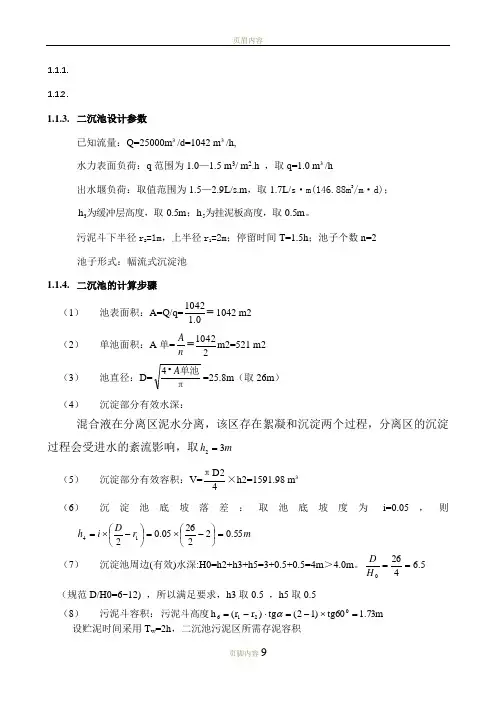

1.1.1. 二沉池设计参数 已知流量:Q=25000m 3/d=1042 m 3/h, 水力表面负荷:q 范围为1.0—1.5 m 3/ m 2.h ,取q=1.0 m 3/h 出水堰负荷:取值范围为1.5—2.9L/s.m ,取1.7L/s ·m(146.88m 3/m ·d); 。为挂泥板高度,取;为缓冲层高度,取5m .0h 5m .0h 53 污泥斗下半径r 2=1m ,上半径r 1=2m ;停留时间T=1.5h ;池子个数n=2 池子形式:幅流式沉淀池 1.1. 2. 二沉池的计算步骤 (1) 池表面积:A=Q/q=0 .11042 = 1042 m2 (2) 单池面积:A 单=n A =2 1042m2=521 m2 (3) 池直径:D= π 单池 A 4=25.8m (取26m ) (4) 沉淀部分有效水深: 混合液在分离区泥水分离,该区存在絮凝和沉淀两个过程,分离区的沉淀过程会受进水的紊流影响,取m h 32= (5) 沉淀部分有效容积:V=4 D2 π×h2=1591.98 m 3 (6) 沉淀池底坡落差:取池底坡度为i=0.05,则 m r D i h 55.0222605.0214=?? ? ??-?=??? ??-?= (7) 沉淀池周边(有效)水深:H0=h2+h3+h5=3+0.5+0.5=4m >4.0m 。 5.64 26 0==H D (规范D/H0=6~12) ,所以满足要求,h3取0.5 ,h5取0.5 (8) 污泥斗容积:73m .1tg60)12(tg )r r (h 0216=?-=?-=α污泥斗高度 设贮泥时间采用T w =2h ,二沉池污泥区所需存泥容积 378725000 36003600 1042)5.01(22)1(2m X X QX R T V r w w =+??+??=++= 则污泥区高度为

三种沉淀池设计计算设计参数

平流式沉淀池的基本要求有哪些 平流式沉淀池表面形状一般为长方形,水流在进水区经过消能和整流进入沉淀区后,缓慢水平流动,水中可沉悬浮物逐渐沉向池底,沉淀区出水溢过堰口,通过出水槽排出池外。 平流式沉淀池基本要求如下: (1)平流式沉淀池的长度多为30~50m,池宽多为5~10m,沉淀区有效水深一般不超过3m,多为2.5~3.0m。为保证水流在池内的均匀分布,一般长宽比不小于4:1,长深比为8~12。 (2)采用机械刮泥时,在沉淀池的进水端设有污泥斗,池底的纵向污泥斗坡度不能小于0.01,一般为0.01~0.02。刮泥机的行进速度不能大于1.2m/min,一般为0.6~0.9m/min。 (3)平流式沉淀池作为初沉池时,表面负荷为1~3m3/(m·h),最大水平流速为7mm/s;作为二沉池时,最大水平流速为5mm/s。 (4)人口要有整流措施,常用的人流方式有溢流堰一穿孔整流墙(板)式、底孑L人流一挡板组合式、淹没孔人流一挡板组合式和淹没孔人流一穿孔整流墙(板)组合式等四种。使用穿孔整流墙(板)式时,整流墙上的开孔总面积为过水断面的6%~20%,孔口处流速为0.15~0.2m/s,孔口应当做成渐扩形状。 (5)在进出口处均应设置挡板,高出水面0.1~0.15m。进口处挡板淹没深度不应小于0.25m,一般为0.5~1.0m;出口处挡板淹没深度一般为0.3~0.4m。进口处挡板距进水口0.5~1.0m,出口处挡板距出水堰板0.25~0.5m。 (6)平流式沉淀池容积较小时,可使用穿孔管排泥。穿孔管大多布置在集泥斗内,也可布置在水平池底上。沉淀池采用多斗排泥时,泥斗平面呈方形或近于方形的矩形,排数一般不能超过两排。大型平流式沉淀池一般都设置刮泥机,将池底污泥从出水端刮向进水端的污泥斗,同时将浮渣刮向出水端的集渣槽。 (7)平流式沉淀池非机械排泥时缓冲层高度为0.5m,使用机械排泥时缓冲层上缘宜高出刮泥板0.3m。 例:某城市污水处理厂的最大设计流量Q=0.2m3/s,设计人数N=10万人,沉淀时

周进周出二沉池设计之探讨

周进周出二沉池设计之探讨 沉淀池是水处理工程中常用的构筑物,为提高水处理能力、稳定出水水质、降低运行成本和控制基建投资,各种类型的沉淀池都有了较大的改进和革新。笔者在某污水处理厂工程的设计中,针对出水水质要求高、用地面积少的情况,二沉池选用了圆形周边进水周边出水幅流式沉淀池。该工程总设计规模17×104m3/d,近期实施10 ×104m3/d。4座周进周出的沉淀池作二沉池,单池处理能力Qd=3.25×104m3/d。下文对周进周出沉淀池的选择及配水系统的设计谈一些具体做法。 1 周进周出与中进周出沉淀池的比较 1.1 沉淀区的流态二次沉淀池进水为活性污泥混合液,悬浮物固体MLSS的质量浓度在3000-4000mg/L之间,远高于池内的澄清水。由于二者间的密度差、温度差而存在二次流和异重流现象。中进周出和周进周出两种不同池型内的混合液流态各不相同,详见图1与图2:

在中进式沉淀池中,活性污泥混合液从池中心进水管以相对较高的流速进入池内,形成涡流,经布水筒逐渐下降到污泥层上,再沿沉淀区中部向池壁方向流动并壅起环流。分离出的澄清水部分溢流入出水槽,部分在上面从池边向池中心回流;密度大的混合液则在下面从池边向池中心流动,形成了反向流动的环流。这种环流不利于沉淀,限制了池子的水力负荷。 而在周边进水周边出水的沉淀池中,密度流的方向与中心进水式相反。混合液经进水槽配水孔管流入导流区后经孔管挡板折流,下降到池底污泥面上并沿泥面向中心流动,汇集后呈一个平面上升,在向池中心汇流和上升过程中分离出澄清水,并反向流到池边的出水槽,形成大环形密度流,污泥则沉降到池底部。因此,周进周出沉淀池的异重流流态改变了沉淀区的流态,有利于固液分离。 1.2 容积利用率 异重流现象在中进式沉淀池中会形成短流,部分容积没有得到有效利用,池子的实际负荷比设计负荷大得多。而周进式由于大环形密度流的形成,容积利用率要高得多。 对应进。出水槽位置的不同,中心进水与周边进水沉淀池的容积利用率各不相同,详见表1。 表1 幅流式沉淀池容积利用率[1]

平流式沉淀池

第一章总论 本次课程设计主要任务是对某城市50000m3/d污水处理厂三级处理工艺及部分构筑物进行设计。本设计所处理的原水,属于市政污水经过二级生物处理后的出水(中水),水的浊度、CODcr、SS等,均符合国家污水排放标准。但是作为景观用水和部分工业补充用水,其浊度和卫生指标偏高,需要进行进一步的深度处理,本次课程设计的目的就是以活性污泥法处理后的出水作为原水,采用混凝—沉淀工艺进一步处理,达到景观和部分工业用水的要求。 第一节设计任务和内容 一、设计任务 1、本次课程设计为初步工艺设计及部分构筑物设计计算,设计要求如下: (1)工艺设计:给出污水混凝—沉淀处理工艺流程图,并说明理由;给出设计高程图,要求为一次提升,自然流动。 (2)给出所要求单个构筑物结构设计,并设计计算,给出设计图。包括平面图、A- A、B- B、高程图以及工艺流程图。 2、处理工艺流程 来自于二级生物处理的污水,经格栅截留大颗粒有机物和漂浮物后,通过剂量槽后,经过泵提升后进入三级污水处理厂,经三级污水处理后符合要求的出水进入城市工业用水管道。 第二节基本资料 一、污水处理水量与水质 进入水处理厂的城市中水的水量与水质为: 设计流量:日处理废水50000m3 中水水质:PH值~7.0

水温4.5~25℃ ≤ 50 mg/L COD Cr ≤ 20 mg/L BOD 5 SS ≤ 250 mg/L TN ≤ 5 mg/L TP ≤ 0.05 mg/L 二、处理要求 中水经深度处理后应符合以下要求: PH值~7.0 ≤20 mg/L COD cr BOD ≤15 mg/L 5 SS ≤ 10 mg/L TN ≤ 5 mg/L TP ≤ 0.05 mg/L 三、气象及水文资料: 风向:冬季主导风向为西北风,夏季主导风向为东南风。风速:平均风速 < 2m/s, 最大风速 20m/s。 气温:年平均温度为6℃ 最冷月平均为-13.5 ℃ (1月) 最热月平均为22 ℃(7月) 水文:年平均降水量:417.5mm 年平均蒸发量:1824.2mm 地下水初见水位: 6~8m 地形地貌:厂区地势由西向东呈下降趋势。

二沉池设计

课程设计报告 设计课题: 某经济开发区污水处理二沉池的设计 学生姓名:陈培农学号: 010302122 专业班级:环工101 指导教师:黄建辉 环境与生命工程学院制 2013年 11 月

目录 一、设计原始资料................................................. . (3) 二、设计原则................................................. .. (3) 三、设计依据................................................. .. (4) 四、二沉池的设计计算................................................. .. (4) 1 二沉池的主要设计................................................. (4)

2 二沉池的进水设计.......................................... ...... ..6 3 二沉池的出水设计................................................. (7) 4 污泥部分计算................................................. .. (8) 五、设计总结或结论................................................. . (9) 参考文献................................................. .. (9)

二沉池设计

课程设计

姓名吴运鹏 _________________________ 学号186 __________________ 题目某城市11 x 104m3/d污水处理厂设计一一二沉池设计____________ 一、课程设计的内容 (1)污水处理厂的工艺流程比选,并对工艺构筑物选型做说明; (2)主要处理设施二沉池的工艺计算; (3)确定污水处理厂平面和高程布置; (4)绘制主要构筑物图纸。 二、课程设计应完成的工作 (1)确定合理的污水处理厂的工艺流程,并对所选择工艺构筑物选型做适当说明; (2)确定主要处理构筑物二沉池的尺寸,完成设计计算说明书; (3)绘制主要处理构筑物二沉池的设计图纸。

姓名吴运鹏 ____________________ 学号二86 ______________________ 题目某城市11 X 104m3/d污水处理厂设计一一二沉池设计____________ 指导小组或指导教师评语:

评定成绩 2015年7月31日指导教师

目录 1 总论 ..... ..................... 设计简介.............. ........... 设计任务和内容.................. …基本资料.............. ........... 处理水量及水质............... ?…… 处理要求 .............. 艺流程…………………………… 气象与水文资料............ ………………厂区地形.............. …………… 2污水处理工艺流程的确定 .......... 3处理构筑物设计 ............. … 设计要求及参数.............. .................... .. (2) ............ …. ...... (2) ............ …. ...... :. ... ...“... ............... :......:......2...处理工 (2) ..... .... ... . (3) ???????????????? Y ■ ■ ■ ■ ■?■■■■:…....................... :4 ?…????????????

三级水处理厂工艺流程设计_平流式沉淀池、

总论 本次课程设计主要任务是对某城市50000m3/d污水处理厂三级处理工艺及部分构筑物进行设计。本设计所处理的原水,属于市政污水经过二级生物处理后的出水(中水),水的浊度、CODcr、SS等,均符合国家污水排放标准。但是作为景观用水和部分工业补充用水,其浊度和卫生指标偏高,需要进行进一步的深度处理,本次课程设计的目的就是以活性污泥法处理后的出水作为原水,采用混凝—沉淀工艺进一步处理,达到景观和部分工业用水的要求。 本次课程设计的目的在于加深理解所学专业知识,培养学生运用所学专业知识,进一步培养其独立分析问题和解决问题的能力,培养学生综合运用所学知识的能力,在设计、计算、绘图方面得到锻炼。 三级处理又称高级处理、深度处理。其目的是进一步去除二级处理未能脱除的污染物质,包括残留的微细颗粒物、溶解性有机物、无机盐类(如氮、磷、重金属等)、色素、细菌、病毒等。三级处理根据出水的不同回用要求而采用不同的方法,如混凝沉淀法、砂滤法、生物除磷脱氮法、活性炭吸附、离子交换和电渗析、反渗透等。三级处理后出水水质进一步提高可除去大部分氮和磷。三级处理出水具有更高的回用价值,如回用作电厂锅炉补给水的原水、循环冷却水等,且不受限制的农业回用和安全排入水体进入给水管网等。三级处理投资和运行费用明显较高,即使在发达国家应用也不是很多,是一种对处理水质要求高和成本高的处理工艺。 第一节设计任务和内容 一、设计任务 1、本次课程设计为初步工艺设计及部分构筑物设计计算,设计要求如下: (1)工艺设计:给出污水混凝—沉淀处理工艺流程图,并说明理由;给出设计高程图,要求为一次提升,自然流动。 (2)给出所要求单个构筑物结构设计,并设计计算,给出设计图。包括平面图、A- A、B- B、高程图以及工艺流程图。 2、处理工艺流程 来自于二级生物处理的污水,经格栅截留大颗粒有机物和漂浮物后,通过剂量槽后,

二沉池的设计计算讲解

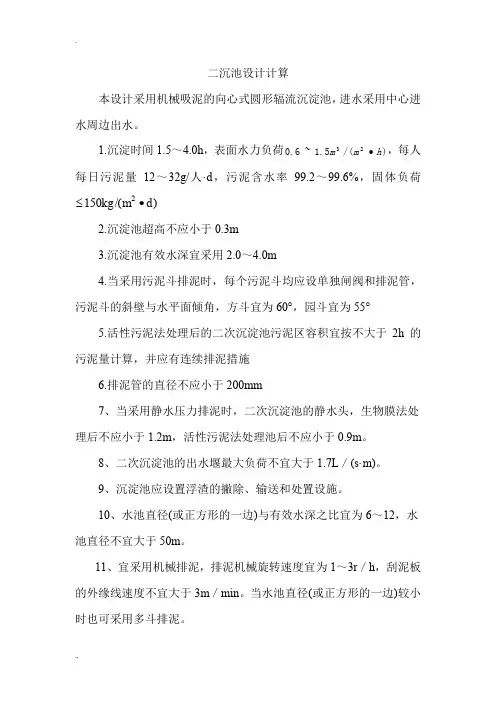

二沉池设计计算 本设计采用机械吸泥的向心式圆形辐流沉淀池,进水采用中心进水周边出水。 1?沉淀时间1.5?4.0h,表面水力负荷0.6?1.5m3/(m2?h),每人每日污泥量12?32g/人d,污泥含水率99.2?99.6%,固体负荷 < 150kg/(m2 *d) 2.沉淀池超高不应小于0.3m 3.沉淀池有效水深宜采用2.0? 4.0m 4.当采用污泥斗排泥时,每个污泥斗均应设单独闸阀和排泥管,污泥斗的斜壁与水平面倾角,方斗宜为60°圆斗宜为55° 5.活性污泥法处理后的二次沉淀池污泥区容积宜按不大于2h的污泥量计算,并应有连续排泥措施 6.排泥管的直径不应小于200mm 7.当采用静水压力排泥时,二次沉淀池的静水头,生物膜法处理后不应小于1.2m,活性污泥法处理池后不应小于0.9m。 &二次沉淀池的出水堰最大负荷不宜大于 1.7L / (sm)。 9、沉淀池应设置浮渣的撇除、输送和处置设施。 10、水池直径(或正方形的一边)与有效水深之比宜为6?12,水池直径不宜大于50m。 11、宜采用机械排泥,排泥机械旋转速度宜为1?3r/h,刮泥板的外缘线速度不宜大于3m/ min。当水池直径(或正方形的一边)较小时也可米用多斗排
