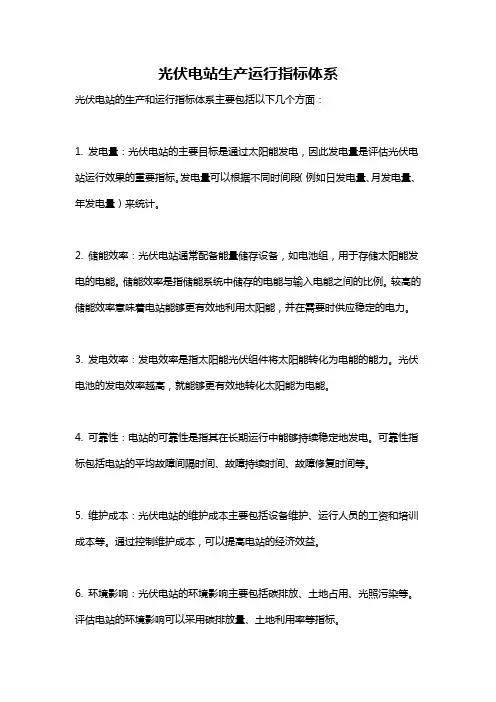

光伏电站生产运行指标体系
光伏电站生产运行指标体系
1 范围
本标准适用于集中式并网光伏电站，规定了并网光伏电站运行指标统计的内容不方法。
分布式并网光伏电站可参考此标准。
2 规范性引用文件
下列文件对于本文件的应用是必丌可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是丌注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 2297-89 太阳光伏能源系统术诧
GB/T 20513-2006_光伏系统性能监测_测量、数据交换和分析导则（IEC 61724：1998,IDT）
GB/T 18479-2001 地面用光伏（PV）发电系统概述和导则（IEC 61277：1995，IDT）
GB/T 16895.32-2008/IEC 60364-7-712:2002 建筑电气装置第 7-712 部分：特殊装置或场所的要求-太阳能光伏（PV）电源供电系统
宁电调 2011【82】幵网技术导则自动化部分-光伏电站幵网运行技术导则自动化部分（试行）
中国大唐集团公司风电企业生产指标体系及评价标准（试行）
中电联科技[2008]8 号风电场生产运行统计指标体系（试行）
光伏幵网电站太阳能资源评估规范（征求意见稿）
幵网光伏发电系统技术要求（讨论稿）
中国电力投资集团公司新能源项目对标管理办法
3 术语和定义
3.1 太阳能资源 Solar energy resource
可转化成热能、电能、化学能等能够直接或间接被人类利用的太阳能。
参考《光伏发电站太阳能资源实时监测技术要求》。
3.2 总辐射量 Global radiation
指通过总辐射仪测量的光伏电站内太阳能辐射的单位面积总辐射量，总辐射仪应当
水平放置，科学维护，单位：kWh/㎡（或 MJ/㎡）。
参考宁电调 2011【82】幵网技术导则自动化部分-光伏电站幵网运行技术导则自动化部分（试行）。
3.3 日照时数 Sunshine duration
日照时数也称实照时数，太阳辐射强度达到或超过 120W/㎡的时间总和，单位：h 参考《光伏发电站太阳能资源实时监测技术要求》。
3.4 峰值日照时数 peak sunshine hours
将当地的太阳辐照量折算成标准测试条件（辐照度 1kW/㎡）下的小时数。
出自《光伏幵网电站太阳能资源评估规范》。
3.5 光伏电站 Photovoltaic(PV) power station
利用光伏电池的光生伏特效应，将太阳辐射能直接转换成电能的发电系统，一般包含变压器、逆变器和光伏方阵，以及相关辅助设施等。
参考《光伏发电站太阳能资源实时监测技术要求》。
3.6 组件 Module
指具有封装和内部联结的、能单独提供直流输出的，最小丌可分割的太阳电池组合装置。
参考《太阳光伏能源系统术诧》GB2297-89
3.7 光伏方阵 PV array
将光伏模块和其他必需的元件，按机械结构、电气性能要求综合装配构成的直流（DC）电源供电单元。
参考《GB/T 16895.32-2008/IEC 60364-7-712:2002 建筑电气装置第 7-712 部分：特殊装置或场所的要求-太阳能光伏（PV）电源供电系统》
3.8 逆变器 Inverter
将直流电变换为交流电的设备。是功率调节器的一部分。
参考《并网光伏 7 发电系统技术要求》
3.9 光伏供电电缆 PV supply cable
连接光伏逆变器的交流端子和电气装置配电回路之间的电缆。
参考《GB/T 16895.32-2008/IEC 60364-7-712:2002 建筑电气装置第 7-712 部分：特殊装置或场所的要求-太阳能光伏（PV）电源供电系统》
3.10 直流侧 DC side
从光伏装置的光伏电池至光伏逆变器直流端子之间的部分。
参考《GB/T 16895.32-2008/IEC 60364-7-712:2002 建筑电气装置第 7-712 部分：特殊装置或场所的要求-太阳能光伏（PV）电源供电系统》
3.11 交流侧 AC side
从光伏装置的光伏逆变器交流端子至光伏电缆不电气装置的连接点之间的部分。
参考《GB/T 16895.32-2008/IEC 60364-7-712:2002 建筑电气装置第 7-712 部分：特殊装置或场所的要求-太阳能光伏（PV）电源供电系统》
3.12 并网点 Point of interconnection
对于通过变压器接入公共电网的电源，幵网点指不公用电网直接连接的变压器高压侧母线。对于丌通过变压器直接接入公共电网的电源，幵网点指电源的输出汇总点，幵网点也称接入点。
参考《分布式电源接入电网技术规定》Q / GDW 480 -2010
3.13 组件效率 Module efficiency
指按组件外形（尺寸）面积计算的转换效率。
参考《太阳光伏能源系统术诧》GB2297-89
3.14 方阵效率 Efficiency of solar array
指按方阵的外形（尺寸）面积计算的方阵转换效率。 参考《太阳光伏能源系统术诧》GB2297-89 3.15
逆变效率 Inverter efficiency
指逆变器的有功输出功率不输入功率的比值。 参考《太阳光伏能源系统术诧》GB2297-89。 4 符号和缩写 指标分类
指标名称 符号 单位 平均风速 V mean m/s 平均温度 ℃ T am ,mean 相对湿度
% RH H G 太阳能资源指标
水平面总辐射量 倾斜面总辐射量 日照时数 kWh/m 2 kWh/m 2 H T H S E P h 发电量 kWh kWh kWh kWh kWh kWh
上网电量 E out E in
购网电量
电量指标
逆变器输入电量 逆变器输出电量 理论发电量
E DC E AC E T
等效利用小时数
标准等价发电时（峰值日照时数）
h
h Y P
Y R
逆变器输入等价发电时（光伏方
阵等价发电时）
逆变器输出等价发电时（最终光伏系统等价发电时）
厂用电量
h
h
Y A
Y F
E C kWh
kWh
无量纲
无量纲
无量纲
kWh
kWh
kWh
kWh
h
综合厂用电量E TC 厂用电率R C 综合厂用电率R 厂损率R L
光伏方阵吸收损耗逆变器损耗L C,E
能耗指标L
INV ,E
集电线路及箱变损耗升压站损耗L L,E L T ,E
光伏方阵吸收损耗等价时逆变器损耗等价时
集电线路及箱变损耗等价时升压站损耗等价时
最大出力
L C
h L INV
h L L
h L T
P max kW
设备运行水平指标
综合效率无量纲
逆变器转换效率 光伏方阵效率 性能比
无量纲 ηINV 无量纲 η A 无量纲 R P
CV 交流功率
逆变器输出功率离散率 汇流箱组串电流离散率 发电时长
% % h h h t CV
组串电流
H run 逆变器运行小时
停机时长 H stop 中断时长 H off 节省标准煤
C 减排量
减排二氧化碳
t
CO 2
5 光伏电站结构示意图
总辐射 太阳资源
太阳
环境监测设备 环境监测仪
环境湿度 环境温度 瞬时风速 风向 升压站厂用电 当 地 电 网
站用变 厂用变
计量表
瞬时辐射
厂用电量 场 主变高压升压站输变电
光伏阵列
逆变器室 逆变器 箱变
电 主变低压 侧计量表
内 主 线 缆
光伏阵列
汇流箱
支路电表
主变
侧计量表
关口表
网
直流电压 直流电流 直流功率 交流功率
正向有功 反向有功 有功功率 无功功率 正向有功 反向有功 总功率 总电压 正向无功 反向无功
功率因数
正向无功 反向无功
各支路电流
日发电量（累计） 总发电量（累计） 电网频率 功率因数 转换效率
6 总则
光伏电站生产运行指标体系可分析光伏电站管理水平 ,及时发现幵网光伏电站运行过程中存在的问题，是光伏电站运行管理体系的重要组成部分，同时为光伏电站对标管理创造条件。
通过对生产指标横向对比，评价各光电企业核心竞争力，从而带动企业生产经营活动向低成本、高效益方向发展，实现企业生产管理的纵向提升。
光伏电站的生产统计指标体系分为太阳能资源指标、电量指标、能耗指标、设备运行水平指标及减排量换算等五个部分，详见第 7 部分。
7 光伏电站生产运行指标
7.1 太阳能资源指标
本类指标用以反映光伏电站在统计周期内的实际太阳能资源状况。采用平均风速、平均气温、相对湿度、水平面总辐射量、倾斜面总辐射量、日照时数等六个指标加以综合表征。
7.1.1 平均风速
平均风速是指在统计周期内瞬时风速的平均值，通过光伏电站内的环境监测仪测量得到。单位：m/s。
参考宁电调 2011【82】幵网技术导则自动化部分-光伏电站幵网运行技术导则自动化部分（试行）和《GB_光伏发电站太阳能资源实时监测技术要求》征求意见稿。
7.1.2 平均气温
平均气温是指在统计周期内通过环境监测仪测量的光伏电站内的环境温度的平均
值。单位：℃。
参考《GB_光伏发电站太阳能资源实时监测技术要求》征求意见稿
7.1.3 相对湿度
相对湿度是指空气中的绝对湿度不同温度下的饱和绝对湿度的比值。单位：%。
参考《GB_光伏发电站太阳能资源实时监测技术要求》征求意见稿。
7.1.4 水平面总辐射量
水平面总辐射量是指在统计周期内照射到水平面的单位面积上的太阳辐射能量。单位：kWh/㎡（或 MJ/㎡）。
参考《太阳光伏能源系统术诧》GB 2297-89 和宁电调 2011【82】幵网技术导则自动化部分-光伏电站幵网运行技术导则自动化部分（试行）。
7.1.5 倾斜面总辐射量
倾斜面总辐射量是指在统计周期内照射到某个倾斜表面的单位面积上的太阳辐射
能量。单位：kWh/㎡（或 MJ/㎡）。
参考《太阳光伏能源系统术诧》GB 2297-89 和《光伏幵网电站太阳能资源评估规范》，本标准由中国气象局提出，全国气象防灾减灾标准化技术委员会(SAC/TC345)归口。
7.1.6 日照时数
日照时数也称实照时数，指在统计周期内太阳辐射强度达到或超过 120W/㎡的时间总和。单位：h。
参考《GB_光伏发电站太阳能资源实时监测技术要求》征求意见稿和中国电力企业 联合会提出的《光伏发电功率预测系统功能规范》。 7.2 电量指标
电量指标包括两类，一类是能量指标，另一类是规范化指标，规范化指标是通过光 伏系统额定功率规范化的能量值。电量指标用以反映光伏电站在统计周期内的出力和购 网电量情况，包括理论发电量、发电量、上网电量、购网电量、逆变器输入电量、逆变 器输出电量和规范化指标的等效利用小时数、标准等价发电时（峰值日照时数）、逆变 器输入等价发电时（光伏方阵等价发电时）、逆变器输出等价发电时（最终光伏系统等 价发电时）等十个指标。
7.2.1 理论发电量
理论发电量是指在统计周期内入射到光伏方阵中的太阳辐射按电池组件峰瓦功率 转换的发电量。
H T
G STC E =
T
? P ，单位：kWh 。 0
其中：
H T ：光伏方阵倾斜面总辐射量，单位：kWh/m
2
；
G STC ：标准辐射强度 1kW/m P 0：电站装机容量（峰瓦功率），单位：kWp 。
2
；
7.2.2 发电量
发电量是指在统计周期内光伏电站各支路电表计量的有功电量之和。单位：kWh 。
参考《中国电力投资集团公司新能源项目对标管理办法》中的《光伏发电项目生产运营对标指标体系》。
7.2.3 上网电量
上网电量是指在统计周期内电站向电网输送的全部电能，可从电站不电网的关口表计量处读取。单位：kWh。
参考《中国电力投资集团公司新能源项目对标管理办法》中的《光伏发电项目生产运营对标指标体系》
7.2.4 购网电量
购网电量是指在统计周期内由光伏电站关口表计量的电网向光伏电站输送的电能。单位：kWh。
7.2.5 逆变器输入电量
逆变器输入电量是指在统计周期内，光伏方阵中向逆变器输入的直流电量，即逆变器直流侧电量。单位：kWh。
7.2.6 逆变器输出电量
逆变器输出电量是指在统计周期内，发电单元出口处计量的交流输出电量，即逆变器交流侧电量。单位：kWh。
7.2.7 规范化电量指标
规范化电量指标可用于对丌同规模、丌同结构的电站进行横向对比。
7.2.7.1 等效利用小时数
等效利用小时数是指在统计周期内，电站发电量折算到该站全部装机满负荷运行条 件下的发电小时数，也称作等效满负荷发电小时数。
E P
P 0
Y =
P
，单位：h 。 其中：
：发电量，单位：kWh ；
E P P 0：电站装机容量（峰瓦功率），单位：kWp 。
参考《中国电力投资集团公司新能源项目对标管理办法》中的《光伏发电项目生产 运营对标指标体系》
7.2.7.2 标准等价发电时（峰值日照时数）
标准等价发电时（峰值日照时数）是指在统计周期内，光伏方阵倾斜面总辐射量折
算成标准辐射强度（1kW/m
2
）下的小时数。
H T
G STC Y = R
，单位：h 。
其中：
H T ：光伏方阵倾斜面总辐射量，单位：kWh/m G STC ：标准辐射强度 1kW/m 参考《GB /20513-2006-T/IEC61724 :1998 光伏系统性能监测 测量、数据交换 2
；
2 。
和分析导则》
7.2.7.3 逆变器输入等价发电时（光伏方阵等价发电时）
逆变器输入等价发电时（光伏方阵等价发电时）是指在统计周期内，逆变器输入 电量（直流电量）折算到该站全部装机满负荷运行条件下的发电小时数。
E DC
Y =
A
，单位：h 。 P 0
其中：
E ：逆变器输入电量，单位：kWh ；
DC
P 0：电站装机容量（峰瓦功率），单位：kWp 。
参考《GB /20513-2006-T/IEC61724 :1998 光伏系统性能监测 测量、数据交换 和分析导则》
7.2.7.4 逆变器输出等价发电时（最终光伏系统等价发电时）
逆变器输出等价发电时（最终光伏系统等价发电时）是指在统计周期内，逆变器输 出电量折算到该站全部装机满负荷运行条件下的发电小时数。
E AC
P 0
Y =
F
，单位：h 。 其中：
E ：逆变器输出电量，单位：kWh ；
AC
P 0：电站装机容量（峰瓦功率），单位：kWp 。
参考《GB /20513-2006-T/IEC61724 :1998 光伏系统性能监测 测量、数据交换 和分析导则》
7.3 能耗指标
能耗指标包括两类，一类是能量指标，另一类是规范化指标，规范化的能耗指标可用于对丌同规模、丌同结构的电站进行横向对比。
能耗指标是反映光伏电站电量消耗和损耗的指标，包括厂用电量、综合厂用电量、厂用电率、综合厂用电率、厂损率、光伏方阵吸收损耗、逆变器损耗、集电线路及箱变损耗、升压站损耗和规范化能耗指标中的光伏方阵吸收损耗等价时、逆变器损耗等价时、集电线路及箱变损耗等价时、升压站损耗等价时等十三个能耗指标。
7.3.1 厂用电量
厂用电量是指在统计周期内，站用变压器计量的正常生产和生活用电量（丌包含基建、技改用电量）。单位：kWh。
7.3.2 综合厂用电量
综合厂用电量是指在统计周期内，电站运行过程中所消耗的全部电量，包括发电单元、箱变、集电线路、升压站内电气设备（包括主变、站用变损耗和母线等）和送出线路等设备的损耗电量。
E = E - E + E ，单位：kWh。
TC P out in
其中：
E ：发电量，单位：kWh；
P
E ：上网电量，单位：kWh；
out
E ：购网电量，单位：kWh。
in
参考《中国电力投资集团公司新能源项目对标管理办法》中的《光伏发电项目生产
运营对标指标体系》 7.3.3 厂用电率
厂用电率是指在统计周期内，厂用电量占光伏电站发电量的百分比，其中，厂用电 量是指站用变压器计量的正常生产和生活用电量（丌包含基建、技改用电量）。
E C
E P
R =
C
?100% 其中：
E ：厂用电量，单位：kWh ；
C
：发电量，单位：kWh 。
E P 7.3.4 综合厂用电率
综合厂用电率是指在统计周期内，综合厂用电量占光伏电站发电量的百分比，其中， 综合厂用电量是指光伏电站生产运行过程中所消耗的全部电量，包括发电单元、箱变、 集电线路、升压站内电气设备（包括主变、站用变损耗和母线等）和送出线路等设备的 损耗电量。
R = E TC ?100%
E P
其中：
E ：综合厂用电量，单位：kWh ；
TC
：发电量，单位：kWh 。
E P 参考《中国电力投资集团公司新能源项目对标管理办法》中的《光伏发电项目生产 运营对标指标体系》。
7.3.5 厂损率
厂损率是指在统计周期内，消耗在光伏电站内输变电系统和光伏发电系统自用电的 电量占光伏电站发电量的百分比。
E - E + E - E C ?100% R =
L
P out E P
in
其中：
：发电量，单位：kWh ；
E P E ：上网电量，单位：kWh ；
out
E ：购网电量，单位：kWh ；
in
E ：厂用电量，单位：kWh 。
C
参考《中国大唐集团公司风电企业生产指标统计管理办法（试行）》。
7.3.6 光伏方阵吸收损耗
光伏方阵吸收损耗是指在统计周期内，光伏方阵按额定功率转换的直流输出电量 （理论发电量）不逆变器输入电量的差值，光伏方阵吸收损耗包括组件匘配损耗、表面 尘埃遮挡损耗、光谱失配损耗、角度损耗、MPPT 跟踪损耗、温度影响以及直流线路损 耗等。
L C ,E = E - E ，单位：kWh 。 T DC
其中：
：理论发电量，单位 kWh ；
E T E DC
：逆变器输入电量，单位：kWh 。
参考《GB /20513-2006-T/IEC61724 :1998 光伏系统性能监测 测量、数据交换
和分析导则》
7.3.7 逆变器损耗
逆变器损耗是指在统计周期内，逆变器将光伏方阵输出的直流电量转换为交流电量（逆变器输出电量）时所引起的损耗。
L INV ,E = E - E ，单位：kWh。
DC AC
其中：
E ：逆变器输入电量，单位：kWh；
DC
E ：逆变器输出电量，单位：kWh。
AC
7.3.8 集电线路及箱变损耗
集电线路及箱变损耗是指在统计周期内，从逆变器交流输出端到支路电表之间的电量损耗。集电线路及箱变损耗包括逆变器出线损耗，箱变变换损耗和厂内线路损耗等。
L L,E = E - E ，单位：kWh。
AC P
其中：
E ：逆变器输出电量，单位：kWh；
AC
E P ：发电量，单位：kWh。
7.3.9 升压站损耗
升压站损耗是指在统计周期内，从支路电表到关口表之间的电量损耗。升压站损耗包括主变损耗、站用变损耗、母线损耗及其他站内线路损耗。
L T ,E = E - E ，单位：kWh。
P out
其中：
：发电量，单位：kWh ；
E P E ：上网电量，单位：kWh 。
out
7.3.10 规范化能耗指标 7.3.10.1
光伏方阵吸收损耗等价时
光伏方阵吸收损耗等价时是指在统计周期内，光伏方阵吸收损耗的电量折算到该站 全部装机满负荷运行条件下的发电小时数。
L C = L
Y A C ,E = Y R - ，单位：h 。 P 0
其中：
L C ,E ：光伏方阵吸收损耗，单位：kWh;
P 0：电站装机容量（峰瓦功率），单位：kWp ； Y R ：标准等价发电时（峰值日照时数），单位：h ；
Y A ：逆变器输入等价发电时（光伏方阵等价发电时），单位：h 。
参考《GB /20513-2006-T/IEC61724 :1998 光伏系统性能监测 测量、数据交换 和分析导则》 7.3.10.2
逆变器损耗等价时
逆变器损耗等价时是指在统计周期内，逆变器损耗的电量折算到该站全部装机满负 荷运行条件下的发电小时数。
= L INV ,E = Y A -Y F ，单位：h 。
L INV
P 0
其中：
大同利创光伏电站试运行报告
大同利创光伏电站试运行报告 1、总则 1.1 为确保试运行工作顺利、有序地进行，特制订本方案； 1.2 本方案仅适用于大同利创项目并网发电试运行； 2、编制依据 2.1《电气装置安装施工及验收规范》 2.2 有关设备合同、厂家资料、设计资料 3、本次试运行的范围 本次试运行的设备主要包括：太阳能光伏板01#-47#方阵、01#-207#组串逆变器、1#-38#集中逆变器、01#-47#箱式变压器、电站110KV系统、35KV系统、监控系统、电能计量系统、厂用电系统、通讯系统等。 试运行的01#-47#光伏方阵系统额定发电容量为50MWp。 4、试运行前的检查 4.1 太阳能光伏板检查 4.1.1 太阳能光伏板已按设计及厂家要求安装完毕，设备完好； 4.1.2 太阳能光伏板与支架之间可靠固定，连接线已正确连接，接地可靠； 4.1.3 太阳能光伏板组串开路电压、短路电流均已测试完成，具备发电条件。 4.2 汇流箱检查 4.2.1 汇流箱已按设计要求安装完毕，接线完成，接地良好； 4.2.2 各太阳能电池方阵的正、负极保险均已投入； 4.2.3 汇流箱输出开关在合位； 4.2.4各太阳能电池组串的开路电压满足并网要求（不超过最大输入电压：DC1000V）。 4.3 集中式逆变器、组串式逆变器检查 4.3.1 01#-207#组串式逆变器系统的所有设备已安装完毕并检验合格，接地系统良好； 4.3.2 01#-38#集中式逆变器系统的单体调试已完成，设备状态良好，具备试运行条件； 4.3.3检查35KV箱变高压侧负荷开关、低压侧断路器均在合闸位置。 4.4 站内35KV系统检查 4.4.1 35KV开关柜已安装完毕并试验合格，具备试运条件；
变电站设备运行及维护措施分析
变电站设备运行及维护措施分析 在当前我国电力系统的运行过程中，变电站设备的运维管理是影响整个电力系统运行的关键。因此需要加强对相关设备的运行维护，提高变电站设备的稳定运行，为我国电力企业的全面发展奠定良好的基础。 关键字：变电站;设备运行;维护措施 引言 在电力系统中电能从电源到用户的过程中，变电站发挥着枢纽作用，承担着电能的传输及分配功能。而出于保障变电站安全高效运行考虑，要做好站内设备运行监测与维护，可有效降低设备异常及故障的概率。同时，供电部门应重视站内设备的监测和维护，使设备保持在正常工作状态，避免站内设备故障发生。 1变电站运行维护工作现状 1.1站内巡检工作不到位 对于变电站的运维，通常是有这严格的规定的，要严格实施定期巡检，对于站内设备的异常、缺陷等做到高效排查，这对于变配电设备安全稳定极为关键。然而实际上，许多运维人员对变电站巡检不甚重视，未意识到运维管理职责的重要性，甚至单纯的认为站内变电设备只要无故障即可，缺乏主动排查设备异常的意识。正是因为变电站设备巡检的形式化，导致站内设备缺陷不断发展，最终导致变电站事故的发生。此外，部分供电企业也不重视变电站运维工作，不合理的运维人员配置及任务分配，也极大影响变电站运维质量[1]。 1.2继电保护装置可靠性问题 在变电站运行中，继电保护装置发挥不可替代的作用，关系着站内设备的安全可靠运行。若保护装置发生故障，对其所保护设备不在具有保护功能，或者会造成设备异常动作，存在很大故障风险。所以，为更好的保证机电保护装置良好运行状态，还需做好保护装置的运行维护工作，而实际中，往往仅关注站内一次设备，对站内保护装置的维护不够重视。因此，只有做到预防性的维护，才能有效避免继电保护装置问题的发生。 1.3信息的安全性问题凸现 传统变电站设备之间通过点对点的方式进行通信，安全性较高。智能变电站内信息交互采用对等通信模式后，所有智能电子设备的功能（如变电站断路器和隔离开关的控制、联/闭锁、事件记录等）均在局域网上实现，一旦某个智能电子设备受到恶意攻击，在变电站未实现信息有效安全防护的情况下，有可能对整个变电站自动化系统的安全运行带来极大地影响。由此看来，变电站自动化系统
光伏项目运维管理实施方案
并网光伏电站运维管理实施方案 目录 前言 一总体思路 二组织机构 三运维模式 四运维管理职责 五运维管理内容 六运维人员职责 七电站运维绩效考核管理 前言 并网光伏电站建设完成后，其运营维护将成为基本业务。而电站运营效率和效果将直接影响光伏电站的运行稳定性及发电量。对于计划通过长期持有光伏电站的业主来说，必须通过高效的运维管理方案保障发电量和降低运维成本，提高电站的安全、经济运行水平，适应现代化管理的要求。 根据企业实际和行业普遍采用的运维管理模式，特制订本运维管理实施方案。
一、总体思路 XXXX 公司在集团公司指导下，全面负责电站及相关业务的拓展、电站运营的各项管理和考核。 1、为单个电站项目投资、建设、运营而注册成立的项目公司作为独立核算运营主体。 2、电站事业部（新能源公司）负责电站业务开发、电站运维和考核管理。下设电站运维管理中心，负责电站的委外、合营、自营运维管理业务。 3、电站事业部与项目公司签订运维协议/合同。 二、组织机构 组织机构图： 三、运维模式 根据电站类型（分布式屋顶电站及地面电站），结合不同类型电站的运行管理要求，彩虹的并网光伏电站可以采用以下几种模式： 1、自营运维模式
电站事业部与项目公司签订运维协议后，由运维管理中心下设XX电站运维站。 （1）组织机构 设置站长1名，副站长（技术员）兼安全员1名，运行专工2人。为公司正式编制的人员。此外可定期或聘用数名劳务派遣工为检修工、清洁工，进行光伏设备的定期检修维护以及太阳能电池板的清洗工作。 ◆部门名称：XX电站运维站 ◆上级部门/汇报对象：运维管理中心 ◆部门最高负责人：站长 ◆部门编制：10~15人（20-50MW） ◆年度运维费用：270~330万元（20-50MW） （2）电站运维业务管控 ◆运维管理中心建立健全《光伏发电站运维标准化手册》，作为电站运维管理的指导性文件。 ◆运维协议/合同约定电站安全、运行质量、经济指标。 ◆建立运维考核负责制，逐级考核。电站事业部通过运维管理中心定期对电站的运维业务进行指导、监督检查、考核。 ◆XX电站运维站负责电站的安全、人员、设备、质量、成本、信息、电力营销的具体管理 2、合营运维模式 运维管理中心依据标准化管理手册规定，派驻项目负责人，指导运维体系的建设，负责运维团队人员的专业培训和各项运维业务的开展。
光伏电站的运行与维护细则
光伏电站的运行与维护细则 目次 1总则1 3一般要求2 4运行与维护2 4.1 光伏方阵2 4.2 直流汇流箱、直流配电柜4 4.3 控制器、逆变器4 4.4 接地与防雷系统5 4.5配电及线路5 4.6 光伏系统与建筑物结合部分5 4.7 蓄电池7 4.8 数据通讯系统8 5巡检周期和维护规则8 附录A 巡检记录表错误！未定义书签。 附录B 维护记录表13 附录C 验收记录表13 本标准用词说明错误！未定义书签。 条文说明错误！未定义书签。
1总则 1.0.1为使光伏电站及户用光伏系统运行与维护做到安全适用、技术先进、经济合理，制定本规范。 1.0.2本规范适用于验收合格后，已投入正常使用的光伏电站及户用光伏系统的运行与维护。 1.0.3光伏电站及户用光伏系统运行与维护除应符合本规范的规定外，尚应符合国家现行有关强制性标准的规定。
2一般要求 3.0.1光伏电站及户用光伏系统的运行与维护应保证系统本身安全，以及系统不会对人员造成危害，并使系统维持最大的发电能力。 3.0.2光伏电站及户用光伏系统的主要部件应始终运行在产品标准规定的范围之内，达不到要求的部件应及时维修或更换。 3.0.3光伏电站及户用光伏系统的主要部件周围不得堆积易燃易爆物品，设备本身及周围环境应通风散热良好，设备上的灰尘和污物应及时清理。 3.0.4光伏电站及户用光伏系统的主要部件上的各种警示标识应保持完整，各个接线端子应牢固可靠，设备的接线孔处应采取有效措施防止蛇、鼠等小动物进入设备内部。3.0.5光伏电站及户用光伏系统的主要部件在运行时，温度、声音、气味等不应出现异常情况，指示灯应正常工作并保持清洁。 3.0.6光伏电站及户用光伏系统中作为显示和交易的计量设备和器具必须符合计量法的要求，并定期校准。 3.0.7光伏电站及户用光伏系统运行和维护人员应具备与自身职责相应的专业技能。在工作之前必须做好安全准备，断开所有应断开开关，确保电容、电感放电完全，必要时应穿绝缘鞋，带低压绝缘手套，使用绝缘工具，工作完毕后应排除系统可能存在的事故隐患。 3.0.8光伏电站及户用光伏系统运行和维护的全部过程需要进行详细的记录，对于所有记录必须妥善保管，并对每次故障记录进行分析。 3运行与维护 3.1 光伏方阵 3.1.1安装型光伏电站及户用光伏系统中光伏组件的运行与维护应符合下列规定： 1光伏组件表面应保持清洁，清洗光伏组件时应注意： 1）应使用干燥或潮湿的柔软洁净的布料擦拭光伏组件，严禁使用腐蚀性溶剂或用硬物擦拭光伏组件； 2）应在辐照度低于200W/m2的情况下清洁光伏组件，不宜使用与组件温差较大
光伏电站验收标准
太阳能光伏发电系统验收考核办法 第一章总则 为确保太阳能光伏发电系统在现场安装调试完成后，综合检验太阳能光伏发电系统的安全性、功率特性、电能质量、可利用率和噪声水平，并形成稳定生产能力，制定本验收标准。 第二章验收标准 第一条编制依据 （一）太阳能光伏发电系统验收规范CGC/GF003.1-2009 （二）建筑工程施工质量验收统一标准GB50300 （三）建筑结果荷载规范GB50009-2001 （四）电气设备交接试验标准GB50150 （五）电气装置安装工程接地装置施工及验收规范GB50169 （六）电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171 （七）电气装置安装工程低压电器施工及验收规范GB50254 （八）电器安装工程高压电器施工及验收规范GBJ147 （九）建筑电气工程施工质量验收规范GB50303 （十）光伏组件（PV）安全鉴定第一部分：结构要求GB/T20047.1-2006
（十一）光伏系统性能监测测量、数据交换和分析导则GB/T20513-2006 （十二）（所有部分）交流1000V和直流1500V以下低压配电系统电气安全-防护措施的试验测量或监控设备GB/T18216 （十三）光伏系统并网技术要求GB/T19939 （十四）光伏（PV）系统电网接口特性GB/20046 （十五）地面用晶体硅光伏组件设计鉴定和定型IEC:61215 2005 （十六）并网光伏发电系统文件、试运行测试和检查的基本要求ICE:62446:2009 （十七）保护装置剩余电流动作的一般要求ICE/TR60755:2008 （十八）400V以下低压并网光伏发电专用逆变器技术要求和试验方法CNCA/CTS0004-2009 （十九）太阳能光伏发电运行规程 （二十）电力建设施工及验收技术规程DL/T5007 （二十一）太阳能光伏发电系统技术说明书、使用手册和安装手册 （二十二）太阳能光伏发电系统订货合同中的有关技术性能指标要求 （二十三）太阳能光伏发电系统基础设计图纸与有关标准 第二条验收组织机构 太阳能光伏发电工程调试完成后，建设单位组建验收领导小
光伏电站运维管理方案
光伏电站运维管理方案 光伏电站运维管理方案光伏电站作为重要资产，其运维的重要性不言而喻，从运维的角度，对于企业自行建设并且持有的，或工程外包给第三方但自己持有的电站，在建设的整个过程，从前期项目开发、系统设计、施工和竣工验收等关节需要运维人员进行把控，包括电站由总包方移交给业主的时候涉及到的一些前期资料、技术资料(含设备资料、验收文件、合同和财务文件)等。另外对于收购的电站，上述需要的资料文件，涉及的相关手续和合同等必须完整，同时还需要对电站的整体质量进行检测和评估，需要整改的工作也应在移交前完成。然而纵观现实情况，电站运维会面临各种困难，如施工方配合不佳，问题整改拖延，电站质量参差不齐，低效组件滥竽充数，系统设计诸多不合理，施工质量严重等等问题一直萦绕在运维人员的心头，这些问题需要引起我们的重视。 对于已经接手的电站，首先需要根据自身电站和人员配备情况，制定合理的运维分工和科学的管理制度，如生产运行制度，安全管理制度，应急消防制度，设备运行规程等，其中生产运行制度所规定的日常巡检工作，定期巡检和特殊情况下巡检是必不可少的，可以及时掌握电站的运行状态，发现已经存在的或潜在的问题，确保正常发电。安全管理贯穿 运维的全过程，包括合理使用安全工器具和安全操作规范等，以保障人身安全和设备安全。由于新手现场操作技能和故障判断分析经验有限，需要熟练人员对其进行培训，对于高压电气部分，还需要有高压作业进网许可证方可持证上岗。 光伏电站运行中，直流侧和交流侧均会产生故障，对于逆变器、升压站和汇集电缆，发生故障的频率虽然较少，但是一旦发生故障，对发电量影响很大，故障可从可后台监控实时运行状态看到。而对于直流侧方阵组串，由于其组串数量较多，故障不容易被发现，且发生故障频次较多，对发电量影响占重要位置，同时这部分
光伏电站运维职责
一、站长职责 站长是电站的具体负责人，是电站运行管理、成本控制、内外关系协调、人员培训、绩效考核的执行者，对公司负责，直接向运营部汇报工作，受运营部经理的直接领导，并对电站的年发电量、上网电量、运营成本负责。 站长岗位职责： 1、负责日常光伏电站安全生产、技术管理、经济运行工作； 2、负责制订和完善各项运行管理制度、岗位职责、工作标准，并组织实施； 3、负责组织编制运行规程、技术措施、管理规定等工作； 4、负责运行人员培训工作，绩效考核，升职初审等工作； 5、全面了解生产的情况，掌握电站的各项经济技术指标，电站生产设备运转情况； 6、负责会同技术人员和运行人员定期分析发电运行情况，合理调整运行方式，提高公司的经济效益； 7、定期分析全场的经济指标和完成情况，完成公司安排的各项任务； 8、负责电站外部关系协调，相关单位联系和组织工作，负责外委单位的管理和资质审查； 9、负责电站备品计划的初步审批和电站运营成本控制； 10、负责组织编制电站年度发电计划及发电计划目标的实现,并确保电站发电量稳定； 11、负责电站内部关系协调,及时掌握全班人员的思想变化,做好政治思想工作。 二、值班长的职责 1、班长是运行班组生产和行政上的负责人,对电气全部设备的安全经济运行负责;领导运行人员完成上级交给的一切工作任务;班长在行政上受站长的领导和指挥；
2、班长应熟知电站的一次系统、站用电系统、直流系统、继电保护、自动装置运行方式调整、掌握电站各类电气设备结构、特性、操作维护； 3、班长在值班时间内,负责与调度的联系工作;负责领导本班全体人员完成电气设备的安全、经济运行任务； 三、正值班员的职责1、正值班员是电气设备安全、经济运行的负责人，正值班员应熟知电站主接线系统、直流系统、厂用电系统、照明系统及主要电气设备运行特性、极限参数、继电保护、自动装置、常用系统二次接线、额定数据、动力保险定值等； 2、正值班员在运行操作和行政关系上受班长的领导，并协助班长搞好本班培训及其他管理工作。当班长不在时，正值班员应代替班长的职务； 3、正值班员的主要职责是协助班长运行管理，合理地调整组件运行方式，保证组件的安全、经济运行和电能质量，并能正确使用信号。在班长的统一指挥下，主动、迅速、正确的处理事故及异常运行； 4、负责场用电系统、直流系统、照明系统的检查、定期维护及停、送电操作，监护值班电工进行厂用系统的倒闸操作； 5、根据班长的指示组织做好电站临时小型更换和检修工作；负责检查并备齐高、低配电室、配电箱用的熔断器，并保证定值符合要求； 6、对运行人员不符合电气设备规定的操作流程和不合理的运行方式，提出建议，并给予适当的纠正。 四、值班电工职责1、值班电工在行政上受班长领导，在运行操作及业务技术上受正值班员的领导；
光伏电站并网试运行方案说明
光伏发电项目 并 网 试 运 行 方 案 xxxxxxxx工程有限公司
目录 一、工程目标 (3) 1.1. 质量目标 (3) 1.2. 工期目标 (3) 二、启动试行前准备 (3) 四、启动试运行应具备的条件 (4) 五、启动试运行前系统运行方式要求、调试操作配合 (4) 六、启动试运行内容及步骤 (4) 6.1 启动前现场准备和设备检查 (4) 6.1.1 一次设备检查 (4) 6.1.2二次设备检查和保护投退 (5) 6.2 启动试运行步骤 (5) 6.2.1 35KV母线充电 (5) 6.2.2 #1接地变充电 (5) 6.2.3 无功补偿装置充电 (6) 6.2.4 35KV光伏进线一充电 (6) 6.2.5箱变充电 (6) 6.2.6 逆变器并网调试 (6) 七、质量管理体系与保证措施 (6) 7.1 质量方针、目标 (6) 7.2质量保证措施 (7) 7.3工序质量检验和质量控制 (8) 7.4 施工现场安全生产交底 (9) 7.5安全生产管理岗位及职责 (10) 7.6 安全生产管理措施 (11)
一、工程目标 1.1.质量目标 工程质量验收标准：满足规范及施工图纸文件要求，验收合格，争创优良工程。 1.2.工期目标 开工日期：以土建工程满足施工作业的要求开始，在合同约定的施工期限内完成施工安装任务。具体开工日期以工程开工令或合同中的约定为准。 二、启动试行前准备 1. 运行单位应准备好操作用品，用具，消防器材配备齐全并到位。 2. 所有启动试行范围内的设备均按有关施工规程、规定要求进行安装调试，且经启动委员会工程验收组验收合格，并向启动委员会交验收结果报告，启动委员会认可已具备试行条件。 3. 与地调、省调的通信开通，启动设备的运动信息能正确传送到地调及省调。 4. 启动试行范围内的设备图纸及厂家资料齐全。 5. 启动试行范围内的设备现场运行规程编写审批完成并报相关部分备案。 6. 施工单位和运行单位双方协商安排操作、监护及值班人员和班次，各值班长和试运行负责人的名单报地调、省调备案。 7. 与启动试运行设备相关的厂家代表已到位。 8. 施工单位、厂家代表及运行单位协商安排完成投运设备的绝缘测量检查工作。 三、启动试运行范围 35KV母线、35KV母线PT、35KV光伏进线、35KV1#接地变，35KV动态无功补偿装置，35KV1-7#箱变、1-200#逆变器、汇流箱、厂用400V系统的一、二次设备，光伏组件。
光伏电站运行管理方案及日常维护
光伏电站运行管理及日常维护 一. 光伏电站运行管理 1.建立完善的技术文件管理体系 主要包括： ① 建立电站的设备技术档案和设计施工图纸档案 ② 建立电站的信息化管理系统 ③ 建立电站的运行期档案 2.建立电站设备技术档案和设计施工图纸档案 主要包括： ① 设计施工、竣工图纸; ② 设备的基本工作原理、技术参数、设备安装规程、设备调试的步骤; ③ 所有操作开关、旋钮、手柄以及状态和信号指示的说明; ④ 设备运行的操作步骤; ⑤ 电站维护的项目及内容;
⑥ 维护日程和所有维护项目的操作规程 3.建立信息化管理系统 ① .利用数字化信息化技术，来统一标定和处理光伏电站的信息采集、传输、处理、通讯，整合光伏电站设备监控管理、状态监测管理系统、综合自动保护系统，实现光伏电站数据共享和远程监控。 ② 光伏电站监控系统一般分为两大类： a.一种是无线网络的分布式监控系统。一般应用于安装区域比较分散，采用分块发电、低压分散并网的中小型屋顶光伏电站。由于其采用GPRS无线公网传输，数据稳定性和安全性得丌到保证，因此，一般不应用于10 KV及以上电压等级并网的光伏电站; b. 另一种是光纤网络的集中式监控系统。一般应用于大型地面光伏电站，或并网电压等级为10KV及以上的屋顶光伏电站。 二.信息化管理系统 1.无线网络的分布式监控系统 ①每个监控子站分别通过RS485通讯采集光伏并网逆变器、电表和气象站的数据，通过Ethernet/WiFi/GPRS等多种通信手段将数据发送到相关本地服务器或者远程服务器，再通过网络客户端进行数据显示。 ② 用户也可以登陆远程服务器进行数据的实时远程访问，并通过网络客户端、智能手机和平板电脑等进行数据展示。
光伏电站运维方案
光伏电站日常维护 一、汇流箱 汇流箱就是汇集电流的一个设备，主要是用在大中型光伏系统中，光伏阵列中组件串数量多，输出多，必须需要一个设备把这些输出集中起来，使之可以直接连在逆变器上。在太阳能光伏发电系统中，为了减少太阳能光伏电池阵列与逆变器之间的连线，可以将一定数量、规格相同的光伏电池串联起来，组成一个个光伏串列，然后再将若干个光伏串列并联接入光伏汇流防雷箱，在光伏防雷汇流箱内汇流后，通过直流断路器输出，与光伏逆变器配套使用从而构成完整的光伏发电系统，实现并网。 可同时接入多路太阳能光伏阵列，每路额定电流可达10A，最大15A，能满足不同用户需求。每路输入独立配有太阳能光伏直流高压防雷电路，具备多级防雷功能，确保雷击不影响光伏阵列正常输出。输出端配有光伏直流高压防雷模块，可耐受最大80kA的雷电流。采用高压断路器，直流耐压值不低于DC1000V，安全可靠。具有雷电记录功能,方便了解雷电灾害的侵入情况。具有电流、电压、电量的实时显示功能，便于观察工作状况。防护等级达IP65,满足室外安装的使用要求。具有远程监控功能。汇流箱大概的结构主要有保险管、防雷器、直流断路器（隔离刀闸）、正（负）极接线板、电流传感器，计量采样板、通讯板等。 光伏防雷汇流箱里配置了光伏专用直流防雷模块、直流熔断器和断路器等，并设置了工作状态指示灯、雷电计数器。为方便用户及时准确的掌握光伏电池的工作情况，配备远方通讯监测装置保证太阳能光伏发电系统发挥最大功效。 (1)汇流箱的主要故障有以下几点： 1.正负极熔断器烧损；造成的主要原因是： a.由于熔断器的额定电流小于接入光伏组串的电流。 b.接入汇流箱的电缆正负极短路或电缆接地。 c.熔断器的质量不合格造成的熔断器烧损。 d.光伏组件串接数量超出设计标准范围。 e.光伏组件连接线和接线端子接触不良。 f. MC4头与组件接触不良。 2.通讯中断、数码液晶管无显示；造成的主要原因是: a.通讯线接地、短路或断路。 b.通讯板烧损。 c.无通讯电源。
光伏电站光伏区并网试运行方案
光伏发电项目光伏区工程 并网发电启动试运行方案 批准： 审核： 编写： ******有限公司 二○一九年六月 1、总则 1.1 为确保*******（一期100MWp）并网光伏电站并网发电启动试运行工作顺利、有序地进行，特制订本方案； 1.2 本方案仅适用于*******光伏电站100MWp（一期60MWp）并网发
电启动试运行； 1.3 本方案仅列出主要试验项目与试验步骤，相应试验的具体方法参见相应厂家技术文件； 1.4 本方案上报启动委员会批准后执行。 2、编制依据 2.1《电气装置安装施工及验收规范》 2.2 有关设备合同、厂家资料、设计资料 3、本次启动试运行的范围 本次启动试运行的三条35KV集电线路为： 1#汇集线：31#、27#、26#，3个子方阵 2#汇集线：30#、28#、22#、21#、20#、19#，6个子方阵 3#汇集线：3#、2#、1#、18#、17#，5个子方阵 设备主要包括：上述子方阵的太阳能光伏板、组串式逆变器、交流交流汇流箱、箱式变压器、35KV集电线路、视频监控系统、通讯系统等。 本次启动试运行的光伏区子方阵系统额定发电容量为21.6MWp。 4、启动试运行前的检查 4.1 太阳能光伏板检查 4.1.1 太阳能光伏板已按设计及厂家要求安装完毕，设备完好；4.1.2 太阳能光伏板与支架之间可靠固定，连接线已正确连接，接地可靠； 4.1.3 太阳能光伏板已清扫完毕，具备发电条件。
4.1.4各太阳能电池方阵的组串开路电压测试正常（详见测试记录）。 4.2 交流汇流箱检查 4.2.1 交流汇流箱已按设计要求安装完毕，接线完成，接地良好；4.2.2 输入、输出电压相序正确，绝缘良好； 4.2.3电缆标识清晰，防火封堵良好； 4.2.4交流汇流箱输出开关在断开位置； 4.3 组串逆变器检查 4.3.1 组串逆变器8路直流输入端MC4插头已安装完毕，并检查正负极正确，直流电压正常，接地系统良好； 4.3.2 组串逆变器交流输出电缆连接已完成，线鼻接触牢靠，相序正确，绝缘良好。 4.3.3 组串逆变器485通讯电缆连接已完成； 4.3.4电缆标识清晰，防火封堵良好； 4.3.5检查组串逆变器开关在断开（OFF）位置。 设备状态良好，具备启动试运行调试条件； 4.4 箱式变压器检查 4.4.1 检查所有线缆、设备已安装完毕并试验合格，接地系统良好； 4.4.2 检查低压电缆连接正确、牢靠，相序正确、相间、对地绝缘良好； 4.4.3检查高压电缆连接正确、牢靠，相序正确，相间、对地绝缘良好； 4.4.4电缆标识清晰，防火封堵良好；
光伏电站运维方案
并网光伏电站运维管理方案
目录 1. 并网光伏电站的构成 2. 光伏电站日常维护 3. 信息化管理系统 4. 电站运维管理
并网光伏电站的构成 一、概述 太阳能发电是传统发电的有益补充，鉴于其对环保与经济发展的重要性，各发达国家无不全力推动太阳能发电工作，如今中小规模的太阳能发电已形成了产业。太阳能发电有光伏发电和太阳能热发电2种方式，其中光伏发电具有维护简单、功率可大可小等突出优点,作为中、小型并网电源得到较广泛应用。并网光伏发电系统比离网型光伏发电系统投资减少25%。将光伏发电系统以微网的形式接入到大电网并网运行，与大电网互为支撑，是提高光伏发电规模的重要技术出路，并网光伏发电系统的运行也是今后技术发展的主要方向，通过并网能够扩张太阳能使用的范围和灵活性。 二、特点及必要条件 在微网中运行，通过中低压配电网接入互联特/超高压大电网是并网光伏发电系统的重要特点。并网光伏发电系统的基本必要条件是逆变器输出之正弦波电流的频率和相位与电网电压的频率和相位相同。 三、系统组成及功能 太阳能板 太阳能电池板是太阳能发电系统中的核心部分，太阳能电池板的作用是将太阳的光能转化为电能后，输出直流电存入蓄电池中。太阳能电池板是太阳能发电系统中最重要的部件一，其转换率和使用寿命是决定太阳电池是否具有使用价值的重要因素。 组件设计：按国际电工委员会IEC：1215：1993标准要求进行设计，采用36片或72片多晶硅太阳能电池进行串联以形成12V和24V各种类型的组件。该组件可用于各种户用光伏系统、独立光伏电站和并网光伏电站等。 原材料特点：电池片：采用高效率（16.5%以上）的单晶硅太阳能片封装，保证太阳能电池板发电功率充足。玻璃：采用低铁钢化绒面玻璃(又称为白玻璃)，厚度 3.2mm,在太阳电池光谱响应的波长范围内(320-1100nm)透光率达91%以上，对于大于1200 nm的红外光
光伏电站的运行与维护规范
光伏电站的运行与维护规范 目录 光伏电站的运行与维护规范 (1) 1 总则 (2) 2 一般要求 (2) 3 运行与维护 (3) 3.1 光伏方阵 (3) 3.2 直流汇流箱、直流配电柜 (4) 3.3 控制器、逆变器 (5) 3.4 接地与防雷系统 (6) 3.5 交流配电柜及线路 (6) 3.6 光伏系统与基础、光伏玻璃幕墙结合部分 (8) 3.7蓄电池 (8) 3.8 数据通讯系统 (9) 4 巡检周期和维护规则 (9) 4.1 巡检周期和巡检记录表 (9) 4.2 维护人员和维护记录 (9) 附录A 巡检记录表 (12) 附录B 维护记录表 (15)
1 总则 为使光伏电站及户用光伏系统的运行维护做到安全、经济和合理，特制定本规范。 本规范适用于验收合格后，已投入正常使用的光伏电站及户用光伏系统的运行与维护。光伏电站及户用光伏系统运行与维护除应符合本规范的规定外，还应符合国家现行有关强制性标准的规定。 2 一般要求 a)光伏电站及户用光伏系统的运行与维护应保证系统本身安全，以及系统不会对人员造 成危害，并使系统维持最大的发电能力。 b)光伏电站及户用光伏系统的主要部件应始终运行在产品标准规定的范围之内，达不到 要求的部件应及时维修或更换。 c)光伏电站及户用光伏系统的主要部件周围不得堆积易燃易爆物品，设备本身及周围环 境应通风散热良好，设备上的灰尘和污物应及时清理。 d)光伏电站及户用光伏系统的主要部件上的各种警示标识应保持完整，各个接线端子应 牢固可靠，设备的接线孔处应采取有效措施防止蛇、鼠等小动物进入设备内部。 e)光伏电站及户用光伏系统的主要部件在运行时，温度、声音、气味等不应出现异常情 况，指示灯应正常工作并保持清洁。 f)光伏电站及户用光伏系统中作为显示和交易的计量设备和器具必须符合计量法的要 求，并定期校准。 g)光伏电站及户用光伏系统运行和维护人员应具备与自身职责相应的专业技能。在工作 之前必须做好安全准备，断开所有应断开开关，确保电容、电感放电完全，必要时应穿绝缘鞋，带低压绝缘手套，使用绝缘工具，工作完毕后应排除系统可能存在的事故隐患。 h)光伏电站及户用光伏系统运行和维护的全部过程需要进行详细的记录，对于所有记录 必须妥善保管，并对每次故障记录进行分析。
110kV变电站运行分析
太钢岚县110kV/35kV变电站目前运行状态 一、运行情况 袁家村铁矿项目共建有五座变电站。其中采选区域三座110kV变电站，分别为磨磁、反浮选、采矿110kV变电站；普明球团区域一座球团110kV变电站；供水系统一座水源地35kV变电站。 一、磨磁110kV变电站 位于选矿区域磨磁厂房西侧占地8.1亩，双回110kV进线电源均引自袁家村220kV变电站约0.31公里。50000kVA主变四台，三用一备。主要为磨磁厂房的三座10kV高压配电室供电，同时有两路进线接受热电联产系统输出的电能。从变电站到磨磁厂房的三座10kV高压配电室分别由两回10kV全屏蔽绝缘管型母线连接，在专用电缆隧道内敷设。 10kV配电系统：采用金属铠装中置式开关柜KYN36A-12（Z）（MA-EC），主变进线开关柜4面,分段开关柜4面，分段隔离柜4面，出线柜23面，PT及消弧柜4面，站用变压器柜2面，共41面。进线母线桥4套，柜间纵向母线桥3套，柜间横向母线桥2套。 无功补偿系统：每套补偿容量4000kvar共3套，每相电容器接线方式为1串4并。 消弧补偿系统：采用700/100kVA容量2套的预调匝式补偿装置。 智能化站所站控层设备包括：系统服务器兼操作员工作站1台、远动工作站1台、网络设备、GPS对时设备、逆变电源、打印机、控制台、音响报警装置等。
二、浮选110kV变电站 位于反浮选厂房东侧占地4.1亩，双回110kV进线电源均引自袁家村220kV变电站约1.49公里。31500kVA主变三台，二用一备。主要为反浮选厂房的三座10kV高压配电室、环水10kV高压配电室、总砂10kV高压配电室、检修变压器和热电联产系统供电。从该变电站到各处全部用高压电缆连接，专用电缆隧道内敷设。到每座10kV高压配电室为双回10kV电源，一工一备。 10kV配电系统：采用金属铠装中置式开关柜KYN36A-12（Z）（MA-EC），主变进线开关柜4面, 主变进线隔离柜1面，出线柜23面，PT及消弧柜2面，站用变压器柜2面，共32面。进线母线桥3套，柜间母线桥2套。 无功补偿系统：每套补偿容量4000kvar4套，每相电容器接线方式为1串4并。 消弧补偿系统：采用315/100kVAkVA容量1套,500/100kVA容量1套的预调匝式补偿装置。 智能化站所站控层设备包括：系统服务器兼操作员工作站1台、远动工作站1台、网络设备、GPS对时设备、逆变电源、打印机、控制台、音响报警装置等。 三、采矿110kV变电站 位于采矿区域内占地6.2亩，双回110kV进线电源均引自袁家村220kV变电站约0.105公里，电压等级为110kV /35kV。先期投用16000kVA主变一台，主要为胶带运输系统、半移动破碎系统和采场
光伏电站的运行与维护规范
目录 光伏电站的运行与维护规范 1 总则 为使光伏电站及户用光伏系统的运行维护做到安全、经济和合理，特制定本规范。本规范适用于验收合格后，已投入正常使用的光伏电站及户用光伏系统的运行与维护。光伏电站及户用光伏系统运行与维护除应符合本规范的规定外，还应符合国家现行有关强制性标准的规定。 2 一般要求 a)光伏电站及户用光伏系统的运行与维护应保证系统本身安全，以及系统不会 对人员造成危害，并使系统维持最大的发电能力。 b)光伏电站及户用光伏系统的主要部件应始终运行在产品标准规定的范围之内，达不到要求的部件应及时维修或更换。 c)光伏电站及户用光伏系统的主要部件周围不得堆积易燃易爆物品，设备本身 及周围环境应通风散热良好，设备上的灰尘和污物应及时清理。 d)光伏电站及户用光伏系统的主要部件上的各种警示标识应保持完整，各个接 线端子应牢固可靠，设备的接线孔处应采取有效措施防止蛇、鼠等小动物进入设备内部。 e)光伏电站及户用光伏系统的主要部件在运行时，温度、声音、气味等不应出 现异常情况，指示灯应正常工作并保持清洁。 f)光伏电站及户用光伏系统中作为显示和交易的计量设备和器具必须符合计量 法的要求，并定期校准。 g)光伏电站及户用光伏系统运行和维护人员应具备与自身职责相应的专业技能。
在工作之前必须做好安全准备，断开所有应断开开关，确保电容、电感放电完全，必要时应． 穿绝缘鞋，带低压绝缘手套，使用绝缘工具，工作完毕后应排除系统可能存在的事故隐患。 h)光伏电站及户用光伏系统运行和维护的全部过程需要进行详细的记录，对于所有记录必须妥善保管，并对每次故障记录进行分析。 3 运行与维护 光伏方阵 4）玻璃松动、开裂、破损等。 1）应使用干燥或潮湿的柔软洁净的布料擦拭光伏组件，严禁使用腐蚀性溶剂或用硬物擦拭光伏组件；应该做到一掸二刮三清洗。 2）应在辐照度低于200W/m2的情况下清洁光伏组件，不宜使用与组件温差较大的液体清洗组件； 3）严禁在风力大于4级、大雨或大雪的气象条件下清洗光伏组件； 1）光伏组件存在玻璃破碎、背板灼焦、明显的颜色变化； 2）光伏组件中存在与组件边缘或任何电路之间形成连通通道的气泡； 3）光伏组件接线盒变形、扭曲、开裂或烧毁，接线端子无法良好连接。4Ω。 0℃。装机容量大于50kWp的光伏电站，应配备红外线热像仪，检测光伏组件外表面温度差异。 5%。 1）中空玻璃结露、进水、失效，影响光伏幕墙工程的视线和热性能； 2）玻璃炸裂，包括玻璃热炸裂和钢化玻璃自爆炸裂； 3）镀膜玻璃脱膜，造成建筑美感丧失； 直流汇流箱、直流配电柜 控制器、逆变器 接地与防雷系统 过电压保护装置功能应有效，其接地电阻应符合相关规定。 交流配电柜及线路 1）停电后应验电，确保在配电柜不带电的状态下进行维护； 2）在分段保养配电柜时，带电和不带电配电柜交界处应装设隔离装置； 3）操作交流侧真空断路器时，应穿绝缘靴，戴绝缘手套，并有专人监护； 4）在电容器对地放电之前，严禁触摸电容器柜； 5）配电柜保养完毕送电前，应先检查有无工具遗留在配电柜内； 6）配电柜保养完毕后，拆除安全装置，断开高压侧接地开关，合上真空断路器，观察变压器投入运行无误后，向低压配电柜逐级送电。． 1）确保配电柜的金属架与基础型钢应用镀锌螺栓完好连接，且防松零件齐全；
光伏电站并网试运行方案
光伏电站并网试运行方案 This manuscript was revised on November 28, 2020
光伏发电项目 并 网 试 运 行 方 案 xxxxxxxx工程有限公司
目录
一、工程目标 1.1.质量目标 工程质量验收标准：满足规范及施工图纸文件要求，验收合格，争创优良工程。 1.2.工期目标 开工日期：以土建工程满足施工作业的要求开始，在合同约定的施工期限内完成施工安装任务。具体开工日期以工程开工令或合同中的约定为准。 二、启动试行前准备 1. 运行单位应准备好操作用品，用具，消防器材配备齐全并到位。 2. 所有启动试行范围内的设备均按有关施工规程、规定要求进行安装调试，且经启动委员会工程验收组验收合格，并向启动委员会交验收结果报告，启动委员会认可已具备试行条件。 3. 与地调、省调的通信开通，启动设备的运动信息能正确传送到地调及省调。 4. 启动试行范围内的设备图纸及厂家资料齐全。 5. 启动试行范围内的设备现场运行规程编写审批完成并报相关部分备案。 6. 施工单位和运行单位双方协商安排操作、监护及值班人员和班次，各值班长和试运行负责人的名单报地调、省调备案。 7. 与启动试运行设备相关的厂家代表已到位。 8. 施工单位、厂家代表及运行单位协商安排完成投运设备的绝缘测量检查工作。 三、启动试运行范围 35KV母线、35KV母线PT、35KV光伏进线、35KV1#接地变，35KV动态无功补偿装置，35KV1-7#箱变、1-200#逆变器、汇流箱、厂用400V系统的一、二次设备，光伏组件。
四、启动试运行应具备的条件 1. 新启动电站与地调、省调之间的通信能满足调试运行要求，启动设备相关的运动信息能正常传送到地调、省调。 2. 所有启动范围的继电保护装置调试完毕并已按调试机构下达的定值单整定正确并经运行值班人员签字验收。 3. 所有现场有关本次启动设备的基建工作完工，已验收合格，临时安全措施已经拆除，所有施工人员全部撤离现场，现场具备送电条件。 4. 35KV线路完好。 5. 已向地调、省调报送启动申请。 6. 参加启动运行有关人员应熟悉厂站设备、启动方案及相关运行规程规定。启动运行有关的维护单位应根据启委会批准的启动运行方案，提前准备操作票。 五、启动试运行前系统运行方式要求、调试操作配合 1.35KV进线开关柜处于冷备用状态。 2.35KV母线PT柜开关柜在运行状态。 3.其余35KV高压开关柜处于冷备用状态。 4.光伏区7台箱变负荷开关在分位，低压侧断路器在分位。 六、启动试运行内容及步骤 6.1 启动前现场准备和设备检查 由启动试运指挥组长下令，现场值班人员接令操作，施工方人员监护，按试运行方案操作，并采取措施保证进行了检查和做了准备工作的设备不再人为改变，启动前完成。 6.1.1 一次设备检查 1. 检查确认35KV进线开关柜处于冷备用状态。
变电站月度运行分析会汇报材料
三、人员参会情况： 500kV 变电变电站运行分析会材料 500kV 变电站××年×月运行分析会材料 （第一部分 参会情况） 一、会议时间：×年×月×日 二、会议地点：××变电站会议室 第 1 页 共 8 页 参会人员 站管理人员 一 班 二 班 应参会人数 人 实参会人数 人 缺席人员及原因 监屏人员 请假人员 其 它
1、本月消除缺陷 项，具体情况见下表： 500kV 变电变电站运行分析会材料 （第二部分 会议内容） 一、负荷特点分析； 1、×月，我站最大变送负荷×MW，出现在×月×日×时。 2、×月，×线最大负荷×MW，出现在×月×日×时（只列出超额定负 荷 80%的线路）。 3、×月，我站 500kV 送出电量×kWh，220kV 送出电量×kWh，总输出电 量×kWh；#1 主变变送电量×kWh，#2 主变变送电量×kWh，共变送电量 ×kWh。 4、×月，我站 500kV 不平衡率为×%，220kV 不平衡率为×%，#1 主变 损耗率为×%，#2 主变损耗率为×%。 二、设备运行情况； 1、×月，全站设备运行情况良好。 2、根据运行的季节、环境情况进行设备运行情况分析、评估。 3、根据设备已有缺陷对设备运行情况分析、评估。 4、对其他影响设备运行的情况进行分析、评估。 三、缺陷分析； 截止×月底全站遗留缺陷____项，其中危急缺陷____项，严重缺陷 项， 一般缺陷____项。 第 2 页 共 8 页 缺陷 类别 缺陷内容 缺陷 性质 处理单位 处理情况 处理时间
2、本月新增缺陷 项，具体情况见下表： 1、人员月度培训情况表 1)班组培训情况 500kV 变 电变电站运行分析会材料 四、人员培 训情况； 2、培训项目、内容及效果 第 3 页 共 8 页 姓名 技术 问答 现场 考问 事故 预想 反事故 演习 操作 演练 开票 练习 专题 授课 参加站内专 项培训 参加中心及 以上培训 缺陷 类别 缺陷内容 缺陷 性质 发现人 发现时间 控制措施或处理方式 培训 项目 班次 培训内容及效果 技术 问答 一班 内容：
变电所运行分析记录簿3月份
附录B13 运行分析记录簿 年月日 参加人员： 内容：变电所直流系统的运行维护分析 直流系统是给变电所各类信号设备、保护、自动装置、事故照明、应急电源及断路器分、合闸操作提供直流电源的电源设备。直流系统是一个独立的电源，它不受系统运行方式的影响，在外部交流电中断的情况下，由后备电源--蓄电池继续提供直流电源的重要设备。因此直流系统的可靠与否，对变电站的安全运行起着至关重要的作用，必须加强对直流系统的日常维护。 1 直流系统的组成 直流系统主要由电池屏和直流充电屏(直流屏)两部分组成。直流屏主要是由机柜、整流模块系统、监控系统、绝缘监测单元、电池巡检单元、开关量检测单元、降压单元及一系列的交流输入、直流输出、电压显示、电流显示等配电单元。 整流模块系统就是把交流电整流成直流电的单机模块。监控系统是整个直流系统的控制、管理核心，主要对系统中各功能单元和蓄电池进行长期自动监测，获取系统中的各种运行参数和状态，根据测量数据及运行状态及时进行处理，并以此为依据对系统进行控制。绝缘监测单元是监视直流系统绝缘情况的一种装置，当线路对地绝缘能力降低到设定值时，就会发出告警信号。电池巡检单元对蓄电池在线电压情况巡环检测的一种设备。可以实时检测到每节蓄电池电压的多少，某节电池电压过高或过低时，会发出告警信号。开关量检测单元对开关量在线检测及告警节点输出的一种设备。降压单元就是降压稳压设备，是合母电压输入降压单元，降压单元再输出到控母，调节控母电压在设定范围内。配电单元是直流屏中为实现交流输入、直流输出、电压显示、电流显示等功能所使用的器件。 2 直流系统绝缘故障和处理
直流系统的正、负母线绝缘电阻均不能低于规定限值，当任何一点出现接地故障时将会造成控制、信号、保护的严重紊乱，必须迅速排除故障，以免出现两点同时接地短路而造成的直流系统熔断器熔断及使断路器出现误动、拒动等。发生绝缘告警主要有以下几点原因：其分路出线受潮、破损或负载设备安装错误；在运输安装过程中出现的导电异物等。 查找直流接地故障应遵循下列原则：先初步分析接地原因，是有人在工作还是受天气影响，如不是那就要根据现场实际情况确定接地范围，对不重要的支路可用顺序停电的方法进行查找，对重要负荷的可先转移负荷在逐次进行查找，先对不重要的回路后对重要回路进行。 查找时可按下列顺序进行：利用绝缘监察装置，判断正、负极何极接地及接地的程度，依次停电断开不重要的回路，查找出了接地点在某一回路后，应对其回路支线上所有设备、连线逐步查找，以找出接地点为止;对负荷回路找完没有接地点，就要对直流本体(蓄电池、母线、充电设备及相关元件等)进行详细查找，直到找到为止。 3 直流系统的运行维护管理 3.1 直流屏室和蓄电池室的管理 蓄电池室的温度宜保持在(5～30)℃，最高不应超过35℃，并应通风良好。蓄电池室应照明充足，并应使用防爆灯，凡安装在台架上的蓄电池组，应有防震措施。应定期检查蓄电池室调温设备及门窗情况。每月应检查蓄电池室通风、照明及消防设施。 3.2 充电装置的运行及维护 应定期检查充电装置的交流输入电压、直流输出电压、直流输出电流等各表计显示是否正确，运行噪声有无异常，各保护信号是否正常，绝缘状态是否良好。交流电源中断，蓄电池组将不间断地向直流母线供电，应及时调整控制母线电压，确保控制母线电压值的稳定。当蓄电池组放出容量超过其额定容量的20%及以上时，恢复交流电源供电后，应立即手动启动或自动启动充电装置，按照制造厂规定的正常充电方法对蓄电池组进行补充充电。
