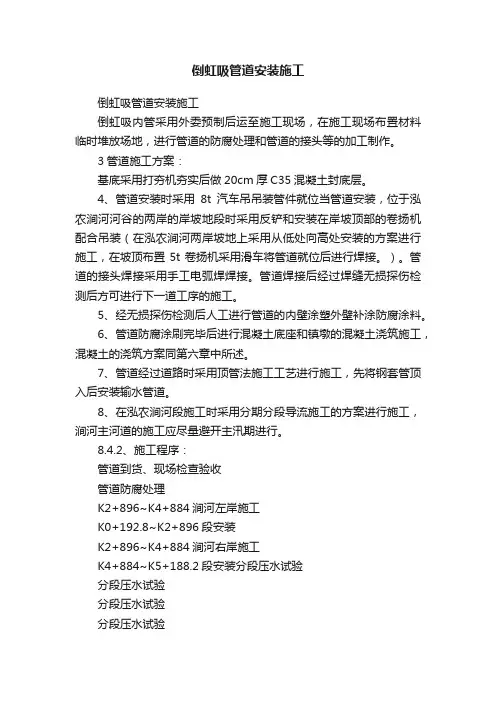

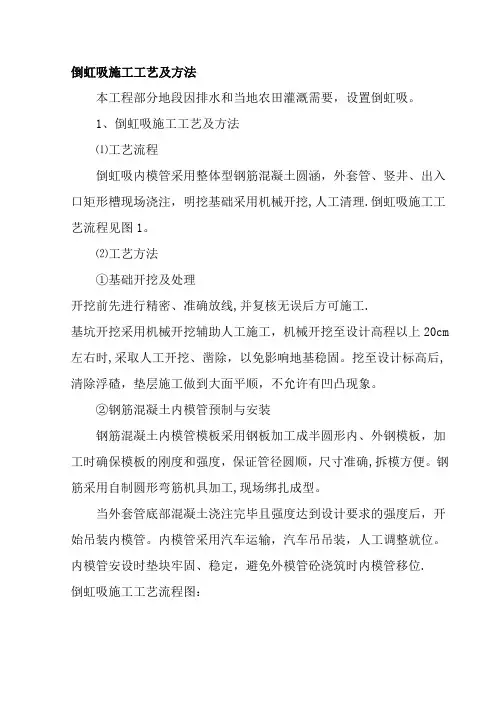

倒虹吸管施工工艺流程图

倒虹吸管施工工艺流程图
倒虹吸管施工工艺流程图

安全性

□对信息系统安全性的威胁

任一系统,不管它是手工的还是采用计算机的,都有其弱点。所以不但在信息系统这一级而且在计算中心这一级(如果适用,也包括远程设备)都要审定并提出安全性的问题。靠识别系统的弱点来减少侵犯安全性的危险,以及采取必要的预防措施来提供满意的安全水平,这是用户和信息服务管理部门可做得到的。

管理部门应该特别努力地去发现那些由计算机罪犯对计算中心和信息系统的安全所造成的威胁。白领阶层的犯罪行为是客观存在的,而且存在于某些最不可能被发觉的地方。这是老练的罪犯所从事的需要专门技术的犯罪行为,而且这种犯罪行为之多比我们想象的还要普遍。

多数公司所存在的犯罪行为是从来不会被发觉的。关于利用计算机进行犯罪的任何统计资料仅仅反映了那些公开报道的犯罪行为。系统开发审查、工作审查和应用审查都能用来使这种威胁减到最小。

□计算中心的安全性

计算中心在下列方面存在弱点:

1.硬件。如果硬件失效,则系统也就失效。硬件出现一定的故障是无法避免的,但是预防性维护和提供物质上的安全预防措施,来防止未经批准人员使用机器可使这种硬件失效的威胁减到最小。

2.软件。软件能够被修改,因而可能损害公司的利益。严密地控制软件和软件资料将减少任何越权修改软件的可能性。但是,信息服务管理人员必须认识到由内部工作人员进行修改软件的可能性。银行的程序员可能通过修改程序,从自己的帐户中取款时漏记帐或者把别的帐户中的少量存款存到自己的帐户上,这已经是众所周知的了。其它行业里的另外一些大胆的程序员同样会挖空心思去作案。

3.文件和数据库。公司数据库是信息资源管理的原始材料。在某些情况下,这些文件和数据库可以说是公司的命根子。例如,有多少公司能经受得起丢失他们的收帐文件呢?大多数机构都具有后备措施,这些后备措施可以保证,如果正在工作的公司数据库被破坏,则能重新激活该数据库,使其继续工作。某些文件具有一定的价值并能出售。例如,政治运动的损助者名单被认为是有价值的,所以它可能被偷走,而且以后还能被出售。

4.数据通信。只要存在数据通信网络,就会对信息系统的安全性造成威胁。有知识的罪犯可能从远处接通系统,并为个人的利益使用该系统。偷用一个精心设计的系统不是件容易的事,但存在这种可能性。目前已发现许多罪犯利用数据通信设备的系统去作案。

5.人员。用户和信息服务管理人员同样要更加注意那些租用灵敏的信息系统工作的人。某个非常无能的人也能像一个本来不诚实的人一样破坏系统。

□信息系统的安全性

信息系统的安全性可分为物质安全和逻辑安全。物质安全指的是硬件、设施、磁带、以及其它能够被利用、被盗窃或者可能被破坏的东西的安全。逻辑安全是嵌入在软件内部的。一旦有人使用系统,该软件只允许对系统进行特许存取和特许处理。

物质安全是通过门上加锁、采用防火保险箱、出入标记、警报系统以及其它的普通安全

设备就能达到的。而作为联机系统的逻辑安全主要靠“口令”和核准代码来实现的。终端用户可以使用全局口令,该口令允许利用几个信息系统及其相应的数据库;终端用户也可使用只利用一个子系统或部分数据库的口令。

□安全分析过程

大多数公司的办公人员询问关于信息和计算中心的安全时,往往问“一切都行了吗?”其实他们应该问“对于信息和计算中心的安全,我们应该做什么?”。

用户管理人员应该与信息服务管理人员定期地共同研究,进行安全分析,这种安全分析为各方都愿意接受。简言之,这种安全分析意指决定要多大的一把“挂锁”。遗憾的是,某些公司乐意承担巨大的风险,但又侥幸地希望不要出现自然灾害或预先考虑到的祸患。“难得出现”并不等于“永不出现”,关于这一点某些公司发现得太晚了。

倒虹吸管施工工艺流程图

N

挡土墙专项施工方案51853

挡土墙施工方案 1、工程概述 工程概况 本工程停车场挡土墙采用悬臂式路肩墙B,基础采用C15垫层+C30混凝土,混凝土挡土墙墙身采用C30 现浇砼,挡土墙每隔20米设一道2cm宽沉降伸缩缝,墙身设置泄水孔PVCΦ100@2000,墙顶设置碎石盲沟和排水沟排水系统; 悬臂式挡土墙断面,具体结构详见附图 2、施工方案 2.1 方案概述 本项目挡土墙施主要采用悬臂式挡土墙施工,钢筋混凝土结构。混凝土浇筑时采用砼运输罐车运到施工现场,由汽车泵入模,分层浇筑。 挡土墙基底承载力需满足设计要求,现场实测基底承载力不满足设计要求时需及时上报进行基底处理。

挡墙模板采用木模板结构,对拉固定安装。 3.2 整体施工工艺流程 整体施工工艺流程详见施工工艺流程图 挡土墙施工工艺流程图 3.3 施工准备 (1)所有进场材料经试验室检测均满足设计、规范要求,施工设备完好。 (2)在开工前组织技术人员认真学习了挡土墙施工方案,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。制定施工安全保证措施,提出应急

预案。对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗。 (3)现场施工机械、人员配置满足施工需要及工期要求。 (4)施工前清除表面浮土和障碍物,开挖至设计标高,平整施工场地,并对现场地形地质进行核验。 (5)施工场地设置临时排水沟,做好防排水系统。 (6)合理堆放材料和机具。 (7)根据施工坐标及设计提供的导线点,挡土墙基坑进行定位放线。 3.4施工过程 根据设计要求及现场实际情况,挡墙施工流程如下:测量放样——基坑开挖——碎石垫层——模板安装——基础混凝土——墙身混凝土——养护——墙背回填 1.测量放样 施工前,根据施工图纸,放出边线桩及挡墙基槽开挖范围,在开挖边界外0.5m 处设保护桩,便于施工中随时检查。 2.基坑开挖 挡墙开挖采用挖机配合人工进行开挖,结合施工实际情况。挡土墙开挖施工做到了以下工作细节工作: (1)挡土墙开挖前做好场地截、排水工作。 (2)严格按照设计图纸进行开挖,确保挡土墙基础深度。基坑开挖后,进行地基承载力试验,若基底地质情况与图纸所示不符时,及时提出地基处理方案或加固措施,报设计及监理工程师批准并加以实施。施工基础前做好基础排水、夯实工作,保证基础干燥、平整、坚实。 (3)挡土墙基坑应分段开挖,并及时施工墙身,墙身不应有水平通缝,斜基底不得改缓或改陡。沉降缝按照图纸设计要求分段设置,宽度2cm,挡土墙施工时,按沉降缝位置分段施工,挡土墙施工完成后,沉降缝用沥青麻絮沿内、外、顶三方填塞,深度不小于20cm。 (4)基坑检查验收:基坑底在挖至近设计标高时,按设计和规范要求,检查基底地质情况和基底承载力是否满足设计规定;检查基坑的平面位置、断面尺寸、高程、倒坡等是否与设计相符合;检查基底处理和排水情况是否符合规范要求。只

锚索(套管成孔)施工方案

锚索施工工艺 § 1.1.1 施工工艺要求 1、本工程由于淤泥质砂层较厚,泥浆护壁成孔困难时,须加套管跟进成孔; 2、锚索采用nx7φ5钢绞线,钢绞线强度标准值为1860MPa。成孔直径为150mm; 3、一次注浆材料选用水灰比为0.5~0.55的纯水泥浆,并加入适量的早强剂、及膨胀剂,一次注浆压力为0.5~1.5MPa;二次注浆材料选用水灰比为0.50~0.55的纯水泥浆,注浆压力为2~3MPa; 4、钢绞线锚固段架线环与紧箍环每隔1m间隔设置,紧箍环系16号铁丝绕制,不少于两圈,自由段每隔2m设置一道架线环,以保证钢绞线顺直; 5、待注浆体及压顶梁砼达到设计强度的70%后方可进行锚索张拉; 6、锚索锁定前先张拉至设计抗拔力的1.1倍,保持15min,然后卸荷至零,再重新张拉至锁定荷载预应力进行锁定作业。锚索张拉荷载分级及观测时间应遵守规范进行。 7、锚索施工过程中为尽可能减少成孔对地层产生的影响,应尽量进行跳打。 § 1.1.2 施工工艺流程

锚索套管施工工艺流程图 § 1.1.3 施工方法及技术措施 1、场地平整 土方开挖至锚索标高以上30~50cm时留设施工平台,施工平台宽6~8米,平台平整干爽。然后复核每排锚索的水平标高,按设计的锚索水平间距要求拉通线进行布孔,并用木桩或钢筋作为标记并编号。锚索孔位置允许偏差±50mm。锚索定位后向监理及业主申请复验。 2、钻机就位 根据锚索孔位移机就位,用木枋或钢板将钻机垫平稳,保证施钻过程中钻机不会有较大的晃动而影响成孔质量。对淤泥质场地应换填或铺设钢板保证钻机在施钻过程中不发生移位。 3、套管安装 安装前先检查潜孔锤及套管直径,要求直径偏差小于10mm。然后先安装第一节钻杆,装好后安装首节带牙套管,然后将带牙套管及钻头对准所要施工的锚索孔位。最后用罗盘仪按设计图纸的要求调整好钻机角度,角度偏差±1°。 4、成孔 成孔的质量直接影响到锚索的锚固效果及有效时间,本工程采用DPJ-300型履带式潜孔钻机,钻孔直径为150mm,钻孔位偏差不得大于±50mm,钻机就位后,按35°的设计角度

(完整版)挡土墙施工工艺流程

挡土墙施工工艺流程 1、工艺流程 施工准备→测量放样→基坑开挖→报检复核→砌筑基础→基坑回填→安设沥青麻絮沉降缝→选修面石拌砂浆→砌筑墙身→填筑反滤层回填土→清理勾缝 2、施工方法 2.1施工场地准备 施工前,做好场地平整,为片石及周转材料的运输、堆放准备好场地。 清除挡墙用地范围内的树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水沟,排除地表水。 2.2测量放样 测量放线,定出桩位中心线及开挖边界线。由施工队埋设护桩。 2.3基槽开挖 1、挡墙基槽开挖时机械不得碰撞旋喷桩和破坏复合地基,坐落在原状土层中的挡墙不得扰动基底原状土、如有超挖,应按施工规范要求或监理工程师批准的方法处理,并按道路压实度标准夯实。 2、确保基槽边坡稳定,防止塌方; 3、做到排降水设施,保持基底干槽施工; 2.4挡墙砌筑 砌块在使用前必须浇水湿润,表面如有泥土、水锈,应清洗干净。砌筑时,先铺底浆,再放石块(先将石块的尖锐部分敲去),经左右轻

轻揉动几下后,再轻击石块,使灰缝砂浆被压实。在已砌筑好的石块侧面安砌时,在相邻侧面先抹砂浆,后砌石,并向下及侧面用力挤压砂浆,使灰缝挤实,砌体被贴紧。砂浆的铺砌见下图。 度 砂浆的铺砌示意图 以分段分层进行为原则。底层极为重要,它是以上各层的基石,若底层质量不符合要求,则要影响以上各层。较长的砌体除分层外,还要分段砌筑,两相邻段的砌筑高差不应超过1.2m ,分段处设置在沉降缝或伸縮缝的位置。分层砌筑时,先角石,后边石或面石,最后才填腹石(如下图)

护坡砌体自下而上逐层砌筑,其泄水孔、砂砾垫层同步进行。泄水孔可预留孔洞或埋设铁管,反滤层在砌高一层后,即填筑一层,当达到耳环墙位置时,清理边坡后进行耳墙砌筑。砌筑要求砂浆饱满、密实,其内不得填碎石,应填以块石,以保证其强度。砌体表面平整,砌缝完好、无开裂现象,勾缝平顺、无脱落现象。 2.5沉降缝及泄水孔设置 沉降缝、泄水孔、反滤层的设置位置、质量和数量应符合设计要求。泄水孔采用梅花阵布置。 挡土墙的伸缩缝和沉降缝宽3cm(施工时缝内夹3公分厚的泡沫板或木板,施工完后抽出木板或泡沫板)从墙顶到基底沿墙的内、外、顶三侧填塞沥青麻丝,厚100~200cm。 挡墙背泄水孔入口处采用碎石层进行过滤,以免泄水孔堵塞,影响排水。泄水孔坡度向外,无堵塞现象;沉降缝整齐垂直,上下贯通。 挡土墙泄水孔为ф100PVC管,泄水孔进口周围铺设0.5m3/m碎砾石,碎石外包土工布,下排泄水孔进口的以下铺设0.5m3/m的粘土层并历夯实。 2.6勾缝 墙面勾缝采用M7.5水泥砂浆勾带子缝。 2.7挡墙压顶施工 2.7.1挡墙压顶模板 (1)、支安模板,必须牢固,不得松动,跑模; (2)、模板拼缝严密不漏浆,模内保持清洁; (3)、模板隔离剂涂刷均匀,不得污染钢筋。

挡土墙施工工艺流程培训资料

挡土墙施工工艺流程

挡土墙施工工艺流程 1、工艺流程 施工准备→测量放样→基坑开挖→报检复核→砌筑基础→基坑回填→安设沥青麻絮沉降缝→选修面石拌砂浆→砌筑墙身→填筑反滤层回填土→清理勾缝 2、施工方法 2.1施工场地准备 施工前,做好场地平整,为片石及周转材料的运输、堆放准备好场地。 清除挡墙用地范围内的树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水沟,排除地表水。 2.2测量放样 测量放线,定出桩位中心线及开挖边界线。由施工队埋设护桩。 2.3基槽开挖 1、挡墙基槽开挖时机械不得碰撞旋喷桩和破坏复合地基,坐落在原状土层中的挡墙不得扰动基底原状土、如有超挖,应按施工规范要求或监理工程师批准的方法处理,并按道路压实度标准夯实。 2、确保基槽边坡稳定,防止塌方; 3、做到排降水设施,保持基底干槽施工; 2.4挡墙砌筑 砌块在使用前必须浇水湿润,表面如有泥土、水锈,应清洗干净。砌筑时,先铺底浆,再放石块(先将石块的尖锐部分敲去),经

左右轻轻揉动几下后,再轻击石块,使灰缝砂浆被压实。在已砌筑好的石块侧面安砌时,在相邻侧面先抹砂浆,后砌石,并向下及侧面用力挤压砂浆,使灰缝挤实,砌体被贴紧。砂浆的铺砌见下图。 度 砂浆的铺砌示意图 以分段分层进行为原则。底层极为重要,它是以上各层的基石,若底层质量不符合要求,则要影响以上各层。较长的砌体除分层外,还要分段砌筑,两相邻段的砌筑高差不应超过1.2m ,分段处设置在沉降缝或伸縮缝的位置。分层砌筑时,先角石,后边石或面石,最后才填腹石(如下图)。角石安放好后,从两边至中心进行,然后由边向中。

护坡砌体自下而上逐层砌筑,其泄水孔、砂砾垫层同步进行。泄水孔可预留孔洞或埋设铁管,反滤层在砌高一层后,即填筑一层,当达到耳环墙位置时,清理边坡后进行耳墙砌筑。砌筑要求砂浆饱满、密实,其内不得填碎石,应填以块石,以保证其强度。砌体表面平整,砌缝完好、无开裂现象,勾缝平顺、无脱落现象。 2.5沉降缝及泄水孔设置 沉降缝、泄水孔、反滤层的设置位置、质量和数量应符合设计要求。泄水孔采用梅花阵布置。 挡土墙的伸缩缝和沉降缝宽3cm(施工时缝内夹3公分厚的泡沫板或木板,施工完后抽出木板或泡沫板)从墙顶到基底沿墙的内、外、顶三侧填塞沥青麻丝,厚100~200cm。 挡墙背泄水孔入口处采用碎石层进行过滤,以免泄水孔堵塞,影响排水。泄水孔坡度向外,无堵塞现象;沉降缝整齐垂直,上下贯通。

市政工程施工工艺流程图

市政工程施工工艺流程 图 Revised as of 23 November 2020

道路工程施工工艺流程图

Y 1 2 3 4 5 6 7 8 9 10 11 12

13、《竣工图》 14、《竣工报审表》及《竣工验收证明》 以上资料,有些部分采用国家通用表格,其余部分采用相关地方质量监督站监制的表格。 道路施工工艺 主要施工方法 (一)、人行道块料铺设 1、放样 人行道铺砌前,根据设计的平面及高程,沿人行道中线(或边线)进行测量放线,每5m~10m安测一块砖作为控制点,并建立方格网,以控制高程及方向。 2、垫层 根据测量测设的位置及高程,进行垫层施工。人行道垫层采用15cm厚C15非泵送商品混凝土垫层。 3、铺砌 (1)一般采用“放线定位法”顺序铺砌,彩砖应紧贴垫层,不得有“虚空”现象。 (2)经常用三米直尺沿纵横和斜角方向测量面层平整度,发现不符要求,及时整修。 (3)铺砌必须平整稳定,纵横缝顺直,排列整齐,缝隙均匀。 4、灌缝及养生 铺筑完成后,经检查合格后方可进行灌缝。用过筛干砂掺水泥拌和均匀将砖缝灌满,并在砖面洒水使砂灰下沉,表面用符合设计要求的水泥砂浆勾缝,勾缝必须勾实勾满,并在表面压成凹缝;待砂浆凝固后,洒水养生7d方可通行。 (二)水泥混凝土路面施工 1、施工放样 施工前根据设计要求利用水稳层施工时设置的临时桩点进行测量放样,确定板块位置和做好板块划分,并进行定位控制,在车行道各转角点位置设控制桩,以便随时检查复测。 2、支模 根据砼板纵横高程进行支模,模板采用相对应的高钢模板,由于是在水泥稳定碎石层上支模,为便于操作,先用电锤在水泥稳定碎石层上钻孔,孔眼直径与深度略小于支撑钢筋及支撑深度,支模前根据设计纵横缝传力杆拉力杆设置要求对钢模进行钻孔、编号,并严格按编号顺序支模,孔眼位置略大于设计传力杆,拉力杆直径,安装时将钢模垫至设计标高,钢模与水泥稳定砂石层间隙用细石砼填灌。以免漏浆,模板支好后进行标高复测,并检查是否牢固,水泥砼浇筑前刷脱模剂。 3、砼搅拌、运输 砼采用现场集中搅拌砼,由我司提前按照设计要求进行试验配合比设计,要求搅拌时严格按试验室提供的配合比准确下料。砼采用砼运输车运送。 4、钢筋制作安放 钢筋统一在场外按设计要求加工制作后运至现场,水泥砼浇筑前安放。 自由板边缘钢筋安放 自由板边缘钢筋安放,离板边缘不少于5cm,用预制砼垫块垫托,垫块厚度为4cm,垫块间距不大于80cm,两根钢筋安放间距不少于10cm。在浇筑砼过程中,钢筋中间保持平直,不变形挠曲,并防止移位。

预应力锚索施工工艺及方法

预应力锚索施工工艺及方法 ⑴锚孔测放 ±20mm。如 下,适当放宽定位精度或调整锚孔定位。 ⑵钻孔设备 岩层中采用潜孔钻机成孔;在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中施工,必要时采用跟管钻进技术。 ⑶钻机就位锚孔钻进施工,搭设满足相承载能力和稳固条件的脚手架,根据坡面测放孔位,准确安装固定钻机,并严格认真进行机位调整,确保锚孔开钻就位纵横误差满足规范要求。 ⑷钻进方式 钻孔要求须采用风动钻进,禁止采用水冲钻进,确保锚索施工不致于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。钻孔速度根据使用钻机性能和锚固地层控制,防止钻孔扭曲和变径,造成下锚困难或其它意外事故。 ⑸钻进过程 钻进过程中对每个孔的地层变化、钻进状态(钻压、钻速)、地下水等情况作好施工记录。如遇塌孔缩孔等不良钻进现象时,立即停钻,及时进行固壁灌浆处理(灌浆压力0.1~0.2MPa),待水泥砂浆初凝后,重新扫孔钻进。 ⑹孔位孔深

钻孔孔位、孔深、斜度符合设计要求。为确保锚孔直径,要求实际使用钻头直径不得小于设计孔径。为确保锚孔深度,孔深不小于设计孔深并且实际钻孔深度大于锚索设计长度0.5m以上。 ⑺锚孔清理 钻进达到设计深度后,不能立即停钻,要求稳钻1~2分钟,防止孔底尖灭、达不到设计孔径。在钻孔完成后,使用高压空气(风压0.2~0.4MPa)将孔内岩粉及水体全部清除出孔外,以免降低水泥砂浆与孔壁岩土体的粘结强度。除相对坚硬完整之岩体外,不得采用高压水冲洗。若遇锚孔中有承压水流出,待水压、水量变小后方可下安锚筋与注浆,必要时在周围适当部位设置排水孔处理。如果设计要求处理锚孔内部积聚水体,一般采用灌浆封堵二次钻进等方法处理。 ⑻锚孔检验 锚孔钻造结束并经现场监理检验合格后,进行下道工序。孔径、孔深检查一般采用设计孔径、钻头和标准钻杆在现场监理旁站的条件下验孔,要求验孔过程中钻头平顺推进,不产生冲击或抖动,钻具验送长度满足设计锚孔深度,退钻要求顺畅,用高压风吹验不存明显飞溅尘碴及水体现象。同时要求复查锚孔孔位、倾角和方位,全部锚孔施工分项工作合格后,即可认为锚孔钻造检验合格。 ⑼锚索体制作及安装 安装前,要确保每根钢绞线顺直,不扭不叉,排列均匀,除锈、除油污,对有死弯、机械损伤及锈坑处剔出。锚索在锚固端,每隔1.0m设置一个对中支架,使锚索居中,自由端每隔1.0m用细铁丝绑扎,并要求涂强力防腐涂料,套Φ20~22mm的PVC管,套管两端10~20cm长度范围内用黄油充填,外绕工程胶布固定。锚索的防锈、防腐处理满足铁路路基支挡结构设计规范中提出的各项技术要求。锚头顶面必须与锚索轴线垂直。安装锚索体前再次认真核对锚孔编号,确认无误后再用高压风吹孔,人工缓缓将锚索体放入孔内,用钢尺量出孔外露出的钢绞线长度,计算孔内锚索长度(误差控制在50mm范围内),确保锚固长度。 ⑽锚固注浆 注浆采用一次注浆,孔底返浆法,将自由端涂满防锈油,套上波纹管,管内注满黄油,并严格封闭两端,一次将锚索的锚固段和张拉段注满,不能留空隙。砂浆经试验比选后确定施工配合比。实际注浆量一般要大于理论的注浆量,或以锚具排气孔不再排气且孔口浆液溢出浓浆作为注浆结束的标准。注浆结束后,将注浆管、注浆枪和注浆套管清洗干净,施工过程中,做好注浆记录。 ⑾框架梁(锚梁、锚墩或十字架梁)施工

挡土墙施工工艺流程图

混凝土挡土墙施工工艺 1、基槽挖土方:本工程挖基槽土方采用人工配合挖掘机进行开挖。挖基配合墙体施工分段进行,先测量放线,定出开挖中线及边线,起点及终点,设立标桩,注明高程及开挖深度,用1m3反铲挖掘机开挖,多余的土方装车外运弃土。在施工过程中,应根据实际需要设置排水沟及集水抗进行施工排水,保证工作面干燥以及基底不被水浸。 2、地基处理:当挖基发现有淤泥层或软土层时,需进行换土处理,报请监理工程师批准后,才能进行施工。 3、碎石垫层施工:根据设计图纸现浇钢筋砼挡土墙。基底铺20公分厚碎石垫层,并用打夯机夯入地基土。以增加基底摩擦系数。混凝土挡土墙的基础垫层为C10砼垫层10公分厚。 4、钢筋安装: 现浇钢筋基础先安装基础钢筋,预理墙身竖向钢筋,待基础浇灌砼完后且砼达到2.5Mpa后,进行墙身钢筋安装。 预制钢筋砼挡土墙的基础钢筋分二次安装,第一次安装最底层的钢筋,基础达到一定强度,安装好预制墙身后,再安装第二阶的基础钢筋。 5、现浇砼基础:按挡土墙分段长,整段进行一次性浇灌,在清理好的垫层表面测量放线,立模浇灌。 6、现浇墙身砼:现浇钢筋砼挡土墙与基础的结合面,应按施工缝处理,即先进行凿毛,将松散部分的砼及浮浆凿除,并用水清洗干净,然后架立墙身模板,砼开始浇灌时,先在结合面上刷一层水泥浆或垫一层2—3公分厚的1:2水泥砂浆再浇灌墙身砼。 墙身模板采用光面七夹板拼装,竖枋用8×10cm枋间距为40cm,用钢管作围楞,用8×10c m的木枋作斜撑进行支撑,侧模用ф16的螺栓对拉定位,螺栓间距为80cm,螺栓穿孔可采

用内径为20—25cm的硬塑料管,拆模时,将螺栓拔出,再用1:2水泥砂浆堵塞螺栓孔,墙身模板视高度情况分一次立模到顶和二次立模的办法,一般4米高之内为一次立模,超过4米高的可分二次立模,亦可一次立模。当砼落高大于2.0m时,要采用串筒输送砼入模,或采用人工分灰,避免砼产生离析。砼由砼搅拌站加工,用砼运输车运至现场,在墙顶搭设平台,用吊机吊送砼至平台进行浇灌,砼浇灌从低处开始分层均匀进行,分层厚度一般为30c m,采用插入式振捣器振捣,振捣棒移动距离不应超过其作用半径的1.5倍,并与侧模保持5—10cm的距离,切勿漏振或过振。在砼浇灌过程中,如表面泌水过多,应及时将水排走或采取逐层减水措施,以免产生松顶,浇灌到顶面后,应及时抹面,定浆后再二次抹面,使表面平整。 砼浇灌过程中应派出木工、钢筋工、电工及试验工在现场值班,发现问题及时处理。 砼强度件制作应在现场拌和地点或浇灌地点随机制取,每工作班应制作不少于2组试件(每组3块)。 砼浇灌完进行收浆后,应及时洒水养护,养护时间最少不得小于7天,在常温下一般24小时即可拆除墙身侧模板,拆模时,必须特别小心,切莫损坏墙面。 7、伸缝缩、沉降缝及泄水孔的处理 现浇灌钢筋砼挡土墙的伸缩缝和沉降缝宽2cm(施工时缝内夹2公分厚的泡沫板或木板,施工完后抽出木板或泡沫板)从墙顶到基底沿墙的内、外、顶三侧填塞沥青麻丝,深15cm。 挡土墙泄水孔为ф10cm的硬质空心管,泄水孔进口周围铺设50×50×50cm碎石,碎石外包土工布,下排泄水孔进口的底部铺设30cm厚的粘土层并历夯实。 挡土墙施工工艺流程图

建筑工程施工工艺流程图(最全面).docx

百度文库给水系统施工工艺流程图 施工准备材料检查管道放线支架预制施工准备 管道安装 水压试验调试交验冲洗消毒排污管网通水 安装前检查 洁具安装 排水系统施工工艺流程图 施工准备熟悉图纸资料管线放线 排污管安装支 架 灌水试验排粪管安装安装 洁具安装透气管安装 通水试验外排灌系统管道 放线、安装室 排灌系统试水、回 竣工验收填土施工

电气安装工程主要工艺流程 配合土建专业预埋防雷和接地系统安装电管敷设、箱盒安装插接式母线槽安装桥架安装 电管敷设、箱盒安装桥架安装 电管敷设、箱盒安装插接式母线槽安装桥架安装 插接式母线槽安装插接式母线槽安装 插接式母线槽安装 插接式母线槽安装 插接式母线槽安装

土建基础工程主要工艺流程: 施工准备 测量放线 场地平整土方调配 桩基工程 基坑支护降水 土方工程 桩基静载测试 基础垫层 桩基动载测试桩基验收 基础工程 地下防水 基础验收 回填土

土建主体工程主要工艺流程(混凝土结构): 施工准备 模板安装工程 管线预埋及预留 脚手架搭设 钢筋安装工程 混凝土工程 模板拆除工程 管线预埋填充墙工程 门窗框安装 主体验收

装饰装修工程主要工艺流程: 施工准备 基层处理找规矩、基准线 外墙找平层屋面找平层内墙找平层 外墙保温屋面保温内墙抹灰 外墙饰面层屋面防水层内墙饰面层 外脚手架拆除楼地面工程室外工程 门窗扇安装器具安装 油漆玻璃 分部工程验收

市政道路工程主要工艺流程: 施工准备 路基 挖填土地基处理 路基压实 垫层 砂砾垫层碎石垫层 基层 粉煤灰三渣二灰土水泥或沥青稳定石 人行道侧平石 面层人行道面层水泥混凝土面层沥青混凝土面层 验收

人行道施工工艺

四、施工工艺 人行道结构自下而上依次为素土夯实、12cm厚水泥稳定碎石、3cm M7.5水泥砂浆40*40*5cm 彩砖;按设计图纸,在车行道侧设有路缘石,在人行道侧设有侧边石。 1、施工作业顺序安排: 测量放样→人行道路基土方→安放路缘石、侧边石→水泥混凝土垫层→步道板铺砌→养护 2、主要施工技术方案: 人行道采用两个施工队伍流水面施工的工艺,同时在路面两边依次从起点向终点推进,以加快工程进度。 ①测量放样:根据设计要求和路面标高,初步控制标高;并根据路面宽度放出人行道边桩直线段每隔10米(弯道不大于5米)设木桩,拉水平线,为安放路缘石、侧边石作准备。 ②人行道路基土方 1、人行道土方开挖:使用挖掘机将灰土挖出至人行道外侧,对平基槽进行整平、碾压。 2、路基土方填筑前清表:用装载机配合人工对填方范围内的垃圾、有机物残渣及原地面线以下30cm的草皮、树根、农作物的根系和表土予以清除,清除物用挖掘机配合自卸汽车运往废土场并堆放好;清除后的路基进行全面碾压。 3、路基填方:施工时根据汽车的容积,按松铺系数计算出每车土的摊铺面积,确定方格网的平面尺寸。在填土前划出方格网,卸土时由专人指挥倒入方格网内。同时打好松铺厚度的控制桩,在边线处挂线控制松铺厚度、线形和填筑宽度。填筑时,层层碾压,最大松铺厚度不超过30cm。 4、检验 压实度检验:碾压后应及时进行压实度检验,合格后报监理工程师抽检,经监理工程师抽验合格后方可进行下道工序施工。③安放路缘石、侧边石在道路两侧根据已拉好的水平标高线,进行预制混凝土路缘石、侧边石安装工作。安装前先挖槽并严格控制基底标高,然后进行埋设工作;安装时须保证上口找平、找直。 1、路缘石施工 在路缘石靠行车道一侧,按照设计每10m定一平面控制标记在安置路缘石的位置。采用人工开挖基坑,然后铺砌M7.5砂浆,砌筑路缘石;安装路缘石时,在相邻间隔10m的路缘石顶面挂线以控制上口标高,保证上口平齐;路缘石内侧以C15混凝土砌筑。采用M7.5砂浆勾缝,勾缝宽≤1cm,缝宽均匀,勾缝密实。 2、侧边石施工 A、侧边石的预制 侧边石在专业预制厂预制,汽车运输到现场安装。 B、侧边石的放样、安装、铺砌 在侧边石靠人行道一侧,按照设计每10m定一平面控制标记在安置侧边石的位置,下挖3cm 水泥稳定碎石底基层后铺砌M7.5砂浆,砌筑侧边石。安放侧边石时,在相邻间隔10m的侧边石顶面挂线以控制标高,保证上口平齐;侧边石外侧以C15混凝土砌筑。采用M7.5砂浆勾缝,勾缝宽≤1cm,缝宽均匀,勾缝密实。 ④人行道面砖施工 1.水泥稳定碎石基层施工: 水泥稳定碎石底基层厚度为12cm,含水泥4%,采用WDB500型搅拌机拌合,自卸车运输至现场施工。 1.1 下承层完成后,提前进行检查,确保各项指标达到设计及规范要求; 1.2 路面级配碎石

61重力式挡土墙施工工艺

重力式挡土墙施工工艺重力式挡土墙施工技术是在多年路基挡护工程施工总结研究基础上发展起来的,是利用墙身自重承受土侧压力,从而达到挡护边坡的作用。 工艺特点 1 工艺形式简单、取材容易、施工简便,是较常用的挡土墙形式。 2 适用范围 (1)适用于一般地区、浸水地区、地震地区的边坡挡护工程。 (2)广泛应用于路基明挖基础砌石挡土墙的施工。 3 工艺原理 重力式挡土墙主要依靠墙身自重承受土侧压力,增加了墙身的稳定性,对地基承载力要求一般。主要用于地面横坡路段拦挡落石的路堑墙。 4 工艺流程 重力式挡土墙施工工艺流程见图1。 5 操作要点 5.1 施工准备工作 5.1.1 现场核对 熟悉施工图,进行现场核对,重点是对地形地貌、地表和地下水源、边坡稳定、山坡裂缝、滑动面、气象等变化情况作详细调查了解,根据实际地形,核查施工图中挡土墙沉降缝与伸缩缝、泄水孔等设置是否合理,基础埋深及地质描述与实际地基情况是否相符,挡土墙与路基或构造物连接是否平顺、稳定等。当施工图与实际情况不相符时,应及时报批处理。 5.1.2 编制施工组织设计 根据核对的工程量、工程特点、工期要求以及施工条件,结合设备能力,编制实施性施工组织设计,应包括施工工艺和相应的技术措施、工程数量、所需劳动力、机械设备、材料数量、临时工程、场地布置以及车辆运输等。根据施工组织设计编制施工工艺设计、工序质量控制设计、作业指导书,对操作人员进行技术交底。 5.1.3 材料及砂浆试验 对采购的材料进场前,应先通过试验检验,合格后方可采用。提前做好砂浆配合比设计、墙背填料的击实试验等。. 5.1.4 劳力和料具准备根据挡土墙的数量、施工的难度以及进度要求,合理组织劳动力。挡土墙施工所需的水泥、砂、石、块石料等需要在施工现场有一定的储备,以满足需要。砂浆搅拌机根据施工组织设计平面布置要求正确配置。

基坑锚索及腰梁施工方案

基坑锚索及腰梁施工方案 编制: 审核: 批准:

一、工程概况 1.项目概况 本项目分为A、B、C、D四个区,本项目的地块总用地面积约15.83万平方米,其中规划用地面积约12.18万平方米,总建筑面积约100.5万平方米,其中地上建筑面积80万平方米,二层地下室建筑面积20.5万平方米。 腰梁共设置三道,三道腰梁的竖向间距为2300~2500mm,槽钢和各构件钢板均采用A3钢,制作各构件的钢板厚度均为20mm,钢板槽钢焊接满足规范要求。2.施工难点 本工程工期紧。四道锚索近35000m,三道腰梁总长大约1500m,喷射砼约10000㎡,业主规定工期只有40天左右。施工期间正是长沙雨季,雷雨天气频繁,同时还要面临长沙高温天气的考验。 3.选用机械设备 根据本工程的特点和工期要求,选用钢筋切断机3台、锚索钻机12台、压力注浆机8台、压力喷浆机6台、液压张拉设备4套、电焊机8台、挖掘机2台。各种机械设备根据施工现场的进度需要过程中及时增加。 4、施工准备 1 )锚索施工区段的支护桩、旋喷止水桩完成,并且已经达到一定强度。 2)用挖掘机将操作面开挖平整出来。

3)锚索材料、注浆管、水泥等材料准备就位。 4)机械设备及劳动力准备到位。 二、 锚索腰梁及挂网喷砼施工工艺 (一)、锚索施工工艺 本工程的锚索是通过外端固定于坡面,另一端锚固在滑动面以内的稳定岩体中。穿过边坡滑动面的预应力锚索(钢绞线),直接在滑面上产生抗滑阻力,增大抗滑摩擦阻力,使结构面处于压紧状态,以提高边坡岩体的整体性,从而从根本上改善岩体的力学性能,有效地控制岩体的位移,促使其稳定,达到整治顺层、滑坡及危岩、危石的目的。 1.施工工艺及流程图如下: 2.钻孔。钻孔是锚索施工中控制工期的关键工序。为确保钻孔效率和保证钻孔质量,采用全套管锚索钻机,钻头直径为150mm 。钻机钻孔时,按锚索设计长度将钻孔所需钻杆摆放整齐,钻杆用完,孔深也恰好到位。 3.渗水的处理。在钻孔过程中或钻孔结束后吹孔时,从孔中吹出的都是一

隧道开挖施工方法及施工要点讲解

隧道开挖施工方法及施工要点讲解 1、全断面开挖法 全断面开挖法就是按照设计轮廓一次爆破成形,然后修建衬砌的施工方法。 适用条件: (1)I~IV级围岩,在用于Ⅳ级围岩时,围岩应具备从全断面开挖到初期支护前这段时间内,保持其自身稳定的条件。 (2)有钻孔台车或自制作业台架及高效率装运机械设备。 (3)隧道长度或施工区段长度不宜太短,根据经验一般不应小于lkm,否则采用大型机械化施工,其经济性较差。隧道机械化施工,有三条主要作业线,见表 施工特点: (1)开挖断面与作业空间大、干扰小; (2)有条件充分使用机械,减少人力; (3)工序少,便于施工组织与管理,改善劳动条件; (4)开挖一次成形,对围岩扰动少,有利于围岩稳定。 施工工序流程图:隧道全断面开挖施工工序流程见图1-1

施工要点: (1)配备钻爆台车或多功能台架及高效率装运机械设备,由于开挖断面大,围岩相对稳定性降低,且每循环相对工作量较大,要求具有较强的开挖、出碴和相应的支护能力。 各工序使用的机械设备务求配套。以缩短循环作业时间,合理采用平行交叉作业工序,提高施工进度。 (2)利用深孔爆破增加循环进尺,控制周边眼间距及角度改善光面爆破效果,减少超欠挖。 (3)及时施做初期支护,摸清开挖面前方地质情况,及时准备好应急措施,围岩条件变化时及时调整施工方法,以确保施工安全。 (4)有条件时采用导洞超前的开挖方法,合理组织施工保证隧道施工安全。 (5)二次衬砌及时施作,Ⅰ~Ⅱ级围岩二次衬砌距掌子面距离≤200m,Ⅲ级围岩≤80m。 (6)在软弱破碎围岩中使用全断面开挖时,应加强辅助施工方法设计与检查,加强动态量测与监控。 施工图片:

挡土墙施工工艺

挡土墙施工工艺 1、工艺流程 测量放样→基坑开挖、整修→基础砌筑→挡土墙墙体砌筑→沉降缝处理→墙体勾缝→墙背回填碎块石→清理→验收。 2、施工方法 (1)基坑开挖 本工程土方工程特点 当降水达到设计标高时,开始土方开挖。土方开挖应与护坡协调穿插施工,采取分段分层开挖和分段分层支护的原则。 施工方法及技术措施:本工程基槽开挖采用机械开挖,人工配合随挖随运。 ①施工顺序:平整场地→测量放线→引测水准点→基坑开挖 ②挖土前做好主轴线的轴线控制桩,校验合格后做永久性保护,根据±0.000 标高位置做好水平控制网。

③挖土时要严格控制基坑开挖边线位置,随时测定水准点标高,不允许有超挖现象,保证基底不受扰动。 ④在基础范围外挖通长排水沟,设集水井,将基坑内水由排水沟排集水井。用水泵抽排水,保证基底干槽施工。 本工程挖基槽土方采用挖掘机及人工配合进行开挖。挖基配合墙体施工分段进行。先测量放线,定出开挖中线及边线,起点及终点,设立桩标,注明高程及开挖深度。开挖时,应按确保边坡稳定,施工安全的原则进行。在施工过程中,应根据实际需要设置排水沟及集水抗进行施工排水,保证基底不被水浸。 (1)地基处理:当基底达到设计标高后,首段基坑地基承载力应经设计、施工、监理三方共同验检合格后方可进行下道工序施工。 (2)砌浇块石基础:按挡土墙分段长,整段进行一次性砌筑,在清理好的基底表面测量放线,砌筑块石基础。为了保证和墙身之间的连接,砌筑基础块石时应预埋接茬石。 (3)砌筑块石墙身:将松散砂浆凿除并用水清洗干净,

然后放线,砌筑时组砌方法要正确,石砌体应上下错缝,内外搭砌,第一皮块石应丁砌,坐浆砌筑,踏步形基础上级块石应压下级块石三分之一。砌体的砂浆厚度宜控制在5-30mm 之间。为防止雨水冲刷墙体,下班收工时应覆盖砌体上表面,每天砌筑高底不宜超过1米。砂浆强度件制作应在现场拌和地点随机制取,试作组数应符合设计及规范要求。 (4)伸缝缩、泄水孔的处理 沉降缝每20米设置一道,墙身和基础沉降缝上下对齐,成一条直线。挡土墙泄水孔为ф10cm的硬质空心管,墙身高出地面部分,每隔2~3m上下左右交错泄水孔。成梅花状布置,泄水孔进口周围铺设50×50×50cm碎石,碎石外包土工布,下排泄水孔进口的底部铺设30cm厚的粘土层并历夯实。 (5)勾缝:勾缝具有防止有害气体和风、雨等侵蚀砌体内部,延长构筑物使用年限及装饰外形美观等作用。本分项工程挡土墙勾缝采用凹缝进行施工。勾缝宜采用1:1.5~1:2的水泥砂浆,并应嵌入砌缝内约2cm。勾缝前,应先清理缝

道路施工工艺流程

道路施工工艺流程 主要施工方法 (一)、人行道块料铺设 1、放样 人行道铺砌前,根据设计的平面及高程,沿人行道中线(或边线)进行测量放线,每 5m~10m 安测一块砖作为控制点,并建立方格网,以控制高程及方向。 2、垫层 根据测量测设的位置及高程,进行垫层施工。人行道垫层采用 15cm 厚 C15 非泵送商品混凝土垫层。 3、铺砌 (1)一般采用“放线定位法”顺序铺砌,彩砖应紧贴垫层,不得有“虚空”现象。(2 )经常用三米直尺沿纵横和斜角方向测量面层平整度,发现不符要求,及时整修。 (3 )铺砌必须平整稳定,纵横缝顺直,排列整齐,缝隙均匀。 4、灌缝及养生 铺筑完成后,经检查合格后方可进行灌缝。用过筛干砂掺水泥拌和均匀将砖缝灌满,并在砖面洒水使砂灰下沉,表面用符合设计要求的水泥砂浆勾缝,勾缝必须勾实勾满,并在表面压成凹缝;待砂浆凝固后,洒水养生 7d 方可通行。 (二)水泥混凝土路面施工 1、施工放样施工前根据设计要求利用水稳层施工时设置的临时桩点进行测量放样,确定板块位置和做好板块划分,并进行定位控制,在车行道各转角点位置设控制桩,以便随时检查复测。 2、支模根据砼板纵横高程进行支模,模板采用相对应的高钢模板,由于是在水泥稳定碎石层上支模,为便于操作,先用电锤在水泥稳定碎石层上钻孔,孔眼直径与深度略小于支撑钢筋及支撑深度,支模前根据设计纵横缝传力杆拉力杆设置要求对钢模进行钻孔、编号,并严格按编号顺 序支模,孔眼位置略大于设计传力杆,拉力杆直径,安装时将钢模垫至设计标高,钢模与水泥稳定砂石层间隙用细石砼填灌。以免漏浆,模板支好后进行标高复测,并检查是否牢固,水泥砼浇筑前刷脱模剂。 3、砼搅拌、运输砼采用现场集中搅拌砼,由我司提前按照设计要求进行试验配合比设计,要求搅拌时严格按试验室提供的配合比准确下料。砼采用砼运输车运送。 4、钢筋制作安放钢筋统一在场外按设计要求加工制作后运至现场,水泥砼浇筑前安放。 5.1 自由板边缘钢筋安放 自由板边缘钢筋安放,离板边缘不少于 5cm ,用预制砼垫块垫托,垫块厚度为4cm ,垫块 间距不大于 80cm ,两根钢筋安放间距不少于 10cm 。在浇筑砼过程中,钢筋中间保持平直,不变形挠曲,并防止移位。

锚索施工工艺及流程图修订稿

锚索施工工艺及流程图 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-

锚索施工工艺及流程 流程: 1、锚索制作 2、钻孔 3、锚索安装 4、锚固段注浆 5、立锚墩 6、张拉 7、封孔注浆 8、外部保护 1.钻孔 钻孔是锚索施工中控制工期的关键工序。为确保钻孔效率和保证钻孔质量,采用潜孔冲击式钻机。钻机钻井时,按锚索设计长度将钻孔所需钻杆摆放整齐,钻杆用完,孔深也恰好到位。钻孔深度要超出锚索设计长度左右。 钻孔结束,逐根拔出钻杆和钻具,将冲击器清洗好备用。用一根聚乙烯管复核孔深,并以高压风吹孔,待孔内粉尘吹干净,且孔深不少于锚索设计长度时,拔出聚乙烯管,塞好孔口。 两种特殊情况的处理: 渗水的处理。在钻孔过程中或钻孔结束后吹孔时,从孔中吹出的都是一些小石粒和灰色或黄色团粒而无粉尘,说明孔内有渗水,岩粉多贴附于孔壁,这时,若孔深已够,则注入清水,以高压风吹净,直至吹出清水;若孔深不够,虽冲击器工作,仍有进尺,也必须立即停钻,拔出钻具,洗孔后再继续钻进,如此循环,直至结束。有时孔内渗水量大,有积水,吹出的是泥浆和碎石,这种情况岩粉不会糊住孔壁,只要冲击器工作,就可继续钻。如果渗水量太大,以至淹没了冲击器,冲击器会自动停止工作,应拔出钻具进行压力注浆。 塌孔、卡钻的处理。当钻孔穿越强风化岩层或岩体破碎带时,往往发生塌孔。塌孔的主要标志是从孔中吹出黄色岩粉,夹杂一些原状的(非钻头碎的、非新鲜的、无光泽的)石块,这时,不管钻进深度如何,都要立即停止钻进,拔出钻具,进行固壁注浆,注浆压力采用 MPa,浆液为水泥砂浆和水玻璃的混合液,24小时后重新钻孔。雨季,常常顺岩体破碎带向孔内渗流泥浆,固壁注浆前,必须用水和风把泥浆洗出(塌入钻孔的石块不必清除),否则,不仅固壁注浆效果差,还容易造成假象。 2.锚索制作 锚索在钻孔的同时于现场进行编制,内锚固段采用波纹形状,张拉段采用直线形状。钢纹线下料长度为锚索设计长度、锚头高度、千斤顶长度、工具锚和工作锚的厚度以及张拉操作余量的总和。正常情况下,钢绞线截断余量取 50mm。将截好的钢绞线平顺地放在作业台架上,量出内锚固段和锚索设计长度,分别作出标记;在内锚固段的范围内穿对中隔离支架,间距60--100cm,两对中支架之间扎紧固环一道;张拉段每米也扎一道紧固环,并用塑料管穿套,内涂黄油;最后,在锚索端头套上导向帽。 3.锚索安装 向锚索孔装索前,要核对锚索编号是否与孔号一致,确认无误后,再以高压风清孔一次,即可着手安装锚索。 安装下倾锚索比较简单,没有更多的技术问题。
