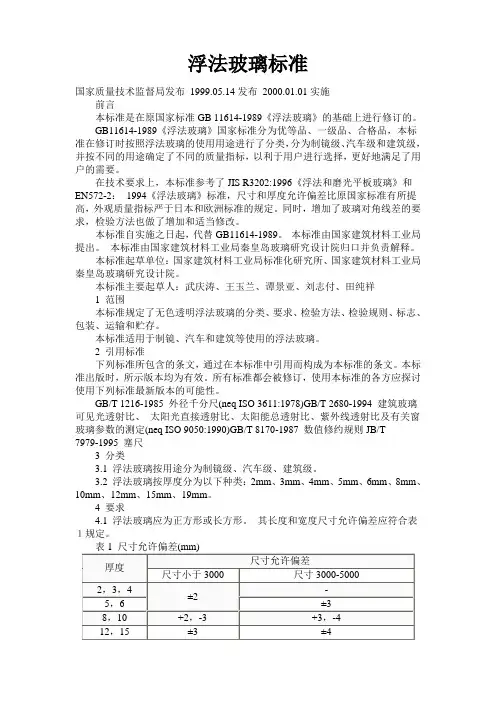

浮法玻璃检验标准
国家质量技术监督局1999-05-14发布2000-01-01实施
GB 11614-1999
本标准是在原国家标准11614-1989《浮法玻璃》的基础上进行修订的。
GB11614-1989《浮法玻璃》国家标准分为优等品、一级品、合格品,本标准在修订时按照浮法玻璃的使用用途进行了分类，分为制镜级、汽车级和建筑级，并按不同的用途确定了不同的质量指标，以利于用户进行选择，更好地满足了用户的需要。
在技术要求上，本标准参考了JIS R3202：1996《浮法和磨光平板玻璃》和EN 572-2；1994《浮法玻璃》标准，尺寸和厚度允许偏差比原国家标准有所提高，外观质量指标严于日本和欧洲标准的规定。同时，增加了玻璃对角线差的要求，检验方法也做了增加和适当修改。本标准自实施之日起，代替GB 11614-1989。
本标准由国家建筑材料工业局提出。
1 范围
本标准规定了无色透明浮法玻璃的分类、要求、检验方法、检验规则、标志、包装、运输和贮存。
本标准适用于制镜、汽车和建筑等使用的浮法玻璃。
2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方探讨使用下列标准最新版本的可能性。
GB/T 1216-1985 外径千分尺（neq ISO 3611: 1978）
GB/T 2680-1994 建筑玻璃可见光透射比、太阳光直接透射比、太阳能透射比、紫外线透射比及有关窗玻璃参数的测定（neq ISO 9050：1990）
GB/T 8170-1987 数值修约规则
JB/T 7979-1995 塞尺
3 分类
3.1 浮法玻璃按用途分为制镜级、汽车级和建筑级。
3.2 浮法玻璃按厚度分为以下种类：
2 mm、
3 mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、19mm。
4 要求
4.1 浮法玻璃应为正方行或长方形.其长度和宽度尺寸允许偏差应符合表1规定。
表1 尺寸允许偏差mm
厚度
尺寸允许偏差
尺寸小于3000 尺寸3000～5000
2，3，4
+2 _
5，6 +3
8，10 ＋2，－3 ＋3，－4
12，15 +3 +4
19 +5 +5
国家质量技术监督局1999-05-14批准2000-01-01 实施
4.2 浮法玻璃的厚度允许偏差应符合表2规定。同一片玻璃厚薄差,厚度2 mm、3 mm为0.2mm；厚度4 mm、5mm、6mm、8mm、10mm为0.3 mm。
表2 厚度允许偏差mm
厚度允许偏差
2，3，4，5，6 +0.2
8，10 +0.3
12 +0.4
15 +0.6
19 +1.0
4.3 建筑级浮法玻璃的外观质量应符合表3的规定
4.4 汽车级浮法玻璃厚度以2 mm、3 mm、4 mm、5 mm、6 mm为主。其外观质量应符合
表4的规定。
4.5 制镜级浮法玻璃厚度以2 mm、3 mm、5 mm、6 mm为主。其外观质量应符合表5的
规定。
表3 建筑级浮法玻璃外观质量
缺陷种类质量要求
气泡
长度及个数允许范围
长度,L
0.5mm≤L≤1.5mm
长度,L
1.5mm＜L≤
3.0mm
长度,L
3.0mm＜L≤
5.0mm
长度,L
L＞5.0mm
5.5×S，个 1.1×S，个0.44×S，个0，个
夹杂物
长度及个数允许范围
长度,L
0.5mm≤L≤1.0mm
长度,L
1.0mm＜L≤
2.0mm
长度,L
2.0mm＜L≤
3.0mm
长度,L
L＞3.0mm
2.2×S，个0.44×S，个0.22×S，个0，个
点状缺陷密集度长度＞1.5mm的气泡和长度＞1.0mm的夹杂物：气泡与气泡、夹杂物与夹杂物或气泡与夹杂物的间距应大于300mm
线道按5.3.1检验肉眼不应看见
划伤
长度及宽度允许范围及条数
宽0.5mm,长60mm,3×S,条
光学变形入射角:2mm 40°; 3mm 45°；4mm以上50°
表面裂纹按5.3.1检验肉眼不应看见
断面缺陷爆边、凹凸、缺角等不应超过玻璃板的厚度
注：S为以平方米为单位的玻璃板面积,保留小数点后两位。气泡、夹杂物的个数及划伤条数允许范围为各系数与S相乘所得的数值,应按GB/T 8170修约至整数
4.6 浮法玻璃对角线差应不大于对角线平均长度的0.2%。
4.7 浮法玻璃弯曲度不应超过0.2%。
4.8 浮法玻璃的可见光透射比应不小于表6的规定。
4.9 对有特殊要求的浮法玻璃由供需双方商定。
表4 汽车级浮法玻璃外观质量 5 检验方法 5.1 尺寸测定
用最小刻度为1 mm 的钢卷尺,测量两条平行边的距离。 5.2 厚度测定
用符合GB/T1216规定的精度为0.01mm 的外径千分尺或具有相同精度的仪器,在距玻璃板边15mm 内的四边中点测量。同一片玻璃厚薄差为四个测量值中最大值与最小值之差。 5.3 外观质量测定
缺陷种类
质量要求 气泡
长度及个数允许范围
长度,L 0.3mm ≤L ≤长度,L 0.5mm ＜L ≤长度,L 1.0mm ＜L ≤长度,L L ＞1.5mm 3×S ，个
2×S ，个
0.5×S ，个
0，个
夹杂物
长度及个数允许范围
长度,L 0.3mm ≤L ≤0.5mm
长度,L 0.5mm ＜L ≤1.0mm
长度,L L ＞1.0mm 2×S ，个
1×S ，个
0，个
点状缺陷 密集度 长度＞1.0mm 的气泡和长度＞0.5mm 的夹杂物：气泡与气泡、夹杂物与夹杂物或气泡与夹杂物的间距应大于300mm
线道 按5.3.1检验肉眼不应看见 划伤 长度及宽度允许范围及条数 宽0.2mm,长40mm,2×S,条
光学变形 入射角:2mm 45°; 3mm 50°； 4mm 、5mm 、6mm 60°
表面裂纹 按5.3.1检验肉眼不应看见
断面缺陷
爆边、凹凸、缺角等不应超过玻璃板的厚度
注：S 为以平方米为单位的玻璃板面积,保留小数点后两位。气泡、夹杂物的个数及划伤条
数允许范围为各系数与S 相乘所得的数值,应按GB/T 8170修约至整数
5.3.1 气泡、夹杂物、线道、划伤及表面裂纹测定
在不受外界光线的影响下,如图1所示,将试样玻璃垂直放置在距屏幕（安装有数支40W、间距为300mm的平行荧光灯,并且是黑色无光泽屏幕）600mm的位置,打开荧光灯,距试样玻璃600mm处正面进行观察。
气泡、夹杂物的长度测定用放大10倍、精度为0.1mm的读数显微镜测定。
表5 制镜级浮法玻璃外观质量
缺陷种类质量要求
气泡
2mm玻璃长度及个数允许范围3、5、6mm玻璃长度及个数允许范围长度,L
0.3mm
≤L≤
0.5mm
长度,L
0.5mm
＜L≤
1.0mm
长度,L
1.0mm＜
L≤
1.5mm
长度,L
L＞
1.5mm
长度,L
0.3mm
≤L≤
0.5mm
长度,L
0.5mm
＜L≤
1.0mm
长度,L
1.0mm
＜L≤
1.5mm
长度,L
L＞
1.5mm 2×S，个1×S，个0.5×S，个0，个3×S，个
2×S，
个
0.5×S，
个
0，个
夹杂物
2mm玻璃长度及个数允许范围3、5、6mm玻璃长度及个数允许范围长度,L
0.3mm≤L≤
0.5mm
长度,L
0.5mm＜L
≤1.0mm
长度,L
L＞1.0mm
长度,L
0.3mm≤L≤
0.5mm
长度,L
0.5mm＜L
≤1.0mm
长度,L
L＞
1.0mm 2×S，个0.5×S，个0，个1×S，个0.5×S，个0，个
点状缺陷
密集度
长度＞0.5mm的气泡及杂物的间距应大于300mm
线道按5.3.1检验肉眼不应看见
划伤
长度及宽度允许范围及条数
宽0.1mm,长3 0mm,2×S,条
光学变形入射角:2mm 45°; 3mm55°；5mm、6mm 60°表面裂纹按5.3.1检验肉眼不应看见
断面缺陷爆边、凹凸、缺角等不应超过玻璃板的厚度
注：S为以平方米为单位的玻璃板面积,保留小数点后两位。气泡、夹杂物的个数及划伤条数允许范围为各系数与S相乘所得的数值,应按GB/T 8170修约至整数
表6 浮法玻璃可见光透射比
厚度，mm 可见光透射比，％
2 89
3 88
4 87
5 86
6 84
8 82
10 81
12 78
15 76
19 72
5.3.2 光学变形测定
图略, 试样按拉引方向垂直放置,视线透过观察屏幕条纹,首先让条纹明显变形,然后慢慢转动试样直到变形消失,记录此时的入射角度。
5.3.3 断面缺陷测定
用钢直尺测定爆边、凹凸最大部位与板边之间的距离。缺角沿原角等分线向内测量。图略。
5.4 对角线差测定
用最小刻度为1mm的钢卷尺，测量玻璃板与对应角顶之间的距离。
5.5 可见光透射比测定
浮法玻璃的可见光透射比按GB/T2680进行测定。
5.6 弯曲度测定
将玻璃垂直放置，不施加外力，沿玻璃表面任意放置长1000m 的钢直尺，用符合JB/T7979-1995塞尺测量直尺边与玻璃板之间的最大间隙。
图1 检查缺陷的布置图
荧光灯
黑色无光泽墙壁
300 300 300 300
600mm 6 检验规则
6.1 玻璃出厂必须检验第4章要求规定的所有项目。 6.2 产品检验按表7规定的玻璃批量和抽样数随机取样。 表7 抽样表
6.3 判定规则
6.3.1 一片玻璃检验结果,各项指标均达到该等级的要求为合格.
6.3.2 一批玻璃检验结果,如不合格片数大于或等于表7不合格判定数,则认为该批产品不 合格。
7 标志、包装、运输、贮存
批量范围 样本大小
合格判定数
不合格判定数
≤50 51-90
91-150 151-280
281-500
501-1000
8 13 20 32 50 80
1 2 3 5 7 10
2 3 4 6 8 11
供检测玻璃
7.1 玻璃应用木箱或集装箱（架）包装，箱（架）应便于装卸、运输。每箱（架）的包装数量应与箱（架）的强度相适应。一箱（架）应装同一厚度、尺寸、级别的玻璃，
之间应采取防护措施。
7.2 包装箱（架）应附有合格证，标明生产厂名或商标、玻璃级别、尺寸、厚度、数量、生产日期、本标准号和轻搬正放易碎防雨怕湿的标志或字样。
7.3 运输时应箱（架）防止倾倒滑动。在运输和装卸时需有防雨措施。
7.4 玻璃必须贮存在不结露或有防雨设施的地方。
浮法玻璃缺陷产生原因与消除方法
浮法玻璃缺陷产生原因与消除方法 一. 概述 1952年至1959年间英国皮尔金顿兄弟有限公司创造了浮法玻璃生产工艺，可以看作是平板玻璃制造中的一次革命。开始时还只打算用它来代替当时流行的成本很高的镜面玻璃制造方法。不久就发现，它完全可以代替全部或绝大部分各种常用的平板玻璃制造方法。浮法是一种新型的工业制造方法，它本身已具有全自动化生产的可能条件。我国也于1970年独自研制成功了“洛阳浮法玻璃工艺技术”。伴随着我国经济腾飞，浮法玻璃也得到迅猛发展，截止到2005年底，我国已建成140多条浮法玻璃生产线。 浮法的原理是：冷却到1100℃的玻璃液，从玻璃熔窑冷却部经流液道进入锡槽。锡槽用电加热保持所要求的温度。为了防止锡的表面层氧化，在锡槽空间充满氮气加一定比例氢气的保护气体。液态玻璃在自身重量的作用下在锡液的表面铺开。在表面张力的作用下玻璃层的平衡厚度保持在6～7㎜左右。当要求玻璃带的厚度小于6㎜时，可在玻璃带的两边用拉边机机头将玻璃拉伸。要求厚度大于7㎜时拉边机头则设置成负角度，将玻璃向中部推，从而堆厚。玻璃带离开锡槽后则由过渡辊台提升辊引入退火窑。 当生产厚度小于平衡厚度的玻璃时，玻璃带要受拉伸的作用。与传统的引上法类似，玻璃中存在的化学不均匀或热学不均匀都会显示出特别明显的光学畸变。玻璃板上的厚度差别，表面不平整或玻璃中存在的不均匀物，都会在透视光或反射光中出现光学的不正常现象。浮法玻璃的像畸变可分为平行于拉制方向、横向或斜向等类。属于第一类的有不连续线上的变形。它是在拉制方向的线上断断续续出现的形变。有时也在连续的线上出现或只有一段变形（脊形歪痕，英文ridge distortion），但出现在玻璃带行进的方向上。横向形变是在横跨玻璃带的线上出现变形区。斜向畸变（鲱鱼骨型扭曲变形，英文herringbone distortion）一般出现在玻璃带的两侧而向倾斜的方向发展。 在玻璃带的上面或下面还可能出现线道（拉引线道，英文ream）。下面有时还出现“冷玻璃线”（粗筋，英文ripple）。 在保护气体（掺有少量氢的氮气）气氛中，虽然在操作的高温下玻璃是不会与锡发生反应的，可是如果有少量的氧或硫进入系统中就会形成SnO或SnS，一部分挥发进入锡槽的气氛中或凝结在槽顶，最后聚积成滴落在玻璃带上面使玻璃变形。玻璃上的锡滴坑（英文drip crater）就是这样形成的缺陷，它与小滴的锡或锡的化合物有关。在显微镜下能分辨出，周围有一道有色的反应环，玻璃表面出现轻微的变形。 浮法玻璃带下方在辊子转动时按转动周期有少量锡的化合物附着在玻璃带上形成印纹，还可能造成微裂纹，称为滚轴印纹（英文roller imprints）或锡印纹（带裂纹的锡渣斑，英文dross spots）。 由于浮法操作的化学变化可能既在玻璃带的下方出现开口气泡，又在上方出现表面气泡，玻璃内部带熔液环的气泡也会使玻璃表面轻微变形。 至于玻璃生产中因原料系统和熔化系统造成的玻璃缺陷，如与平拉法和引上法完全共同的缺陷，像澄清气泡、结石、线道等，限于篇幅，则不在本文讨论之列。 应该说，经过多年的摸索和研究，大部分浮法玻璃的特征缺陷都已在很大程度上解决了，但在浮法研制与发展过程中，有些缺陷还顽固地存在，长期困扰着从事浮法玻璃生产和研究设计的人们。我们应该感谢浮法玻璃行业的前辈们，由于他们的不懈努力，积累了大量宝贵的经验，才使我们今天能够在面对浮法缺陷的时候能够有成熟的方法消除它，使浮法玻璃的质量日益提高。 二. 浮法玻璃成形缺陷的外观描述、产生原因与消除方法 1．锡滴
波形护栏质量检验评定表、报告单
富顺县福善镇黑竹坝渡改桥新建工程 分项工程质量检验评定表 名称：波形护栏所属分部工程名称：富顺县福善镇黑竹坝渡改 桥新建工程 所属建设项目：附属工 ：黑竹坝桥承包单位：四川万通路桥建筑安装有限公司监理单位：四川省华建 有限公司 （桩号、墩台号、孔号）表11.4.2 波形粱钢护栏产品应符合《高速公路波形粱钢护栏》(JT/T281)及《公路三波形梁钢护栏》(JT/T457)的规定。2)护栏立柱、波形粱、防阻块及托架的安装应求。3)为保证护栏的整体强度，路肩和中央分隔带的土基压实度不应小于设计值。达不到压实度要求的路段不应进行护栏立柱打入施工。石方路段和挡土深及基础处理应符合设计要求。4)波形梁护栏的端头处理及与桥梁护栏过渡段的处理应满足设计要求。 检查项目规定值或允许偏差 实测值或实测偏差值质量评1 2 3 4 5 6 7 8 9 10 平均值 代表值 合格率 （%） 波形梁板基底金属厚度（mm）±0.16 √√√√√√√√√√100 立柱壁厚（mm） 4.5±0.25 4.4 4.3 4.5 4.2 4.4 4.3 4.4 4.4 4.3 4.2 4.34 80 镀（涂）层厚度（um）符合设计√√√√x√√√√√9 90 拼接螺栓（45号钢）抗拉强度（Mpa）≥600 立柱埋入深度符合设计规定√√x√√√√x√√8 80 立柱外边缘距路肩边线距离（mm）±20 12 13 0 -12 3 14 12 -16 -9 8 2.4 100 立柱中距（mm）±50 -12 -16 -21 -3 9 21 17 -32 12 23 0.7 100 立柱竖直度（mm）±10 8 5 3 9 2 -3 -8 -3 11 7 3.4 90 横梁中心高度（mm）±20 -12 23 14 -3 -19 -16 0 7 4 16 1.7 90 护栏顺直度（mm/m）±5 4 -3 2 3 0 -5 -3 0 6 -2 0.4 90 合计85 外观鉴定竖向平整度较差减分 1 监理意见质量保证资料齐全减分0 工程质量等级评定合格评分：84质量等级：合格 检验负责人：检测：记录：复核：年月日 富顺县福善镇黑竹坝渡改桥新建工程 分项工程质量检验报告单 ：富顺县福善镇黑竹坝渡改桥桩号及部位：波形护栏合同段：施工日期：
浮法玻璃标准

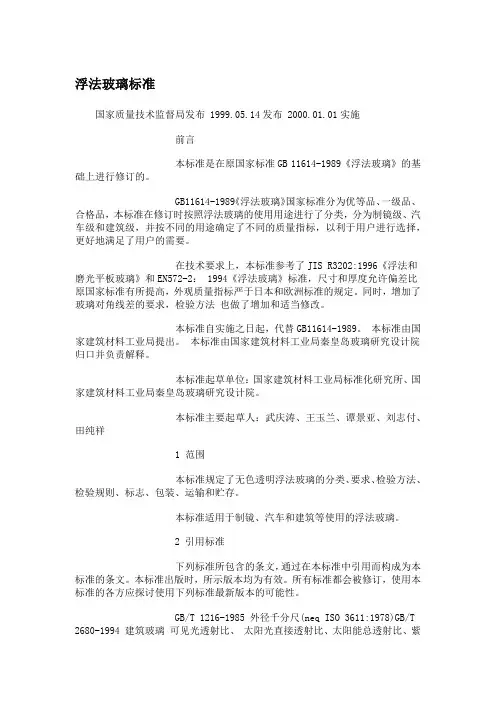

浮法玻璃标准 国家质量技术监督局发布1999.05.14发布2000.01.01实施 前言 本标准是在原国家标准GB 11614-1989《浮法玻璃》的基础上进行修订的。 GB11614-1989《浮法玻璃》国家标准分为优等品、一级品、合格品，本标准在修订时按照浮法玻璃的使用用途进行了分类，分为制镜级、汽车级和建筑级，并按不同的用途确定了不同的质量指标，以利于用户进行选择，更好地满足了用户的需要。 在技术要求上，本标准参考了JIS R3202:1996《浮法和磨光平板玻璃》和EN572-2：1994《浮法玻璃》标准，尺寸和厚度允许偏差比原国家标准有所提高，外观质量指标严于日本和欧洲标准的规定。同时，增加了玻璃对角线差的要求，检验方法也做了增加和适当修改。 本标准自实施之日起，代替GB11614-1989。本标准由国家建筑材料工业局提出。本标准由国家建筑材料工业局秦皇岛玻璃研究设计院归口并负责解释。 本标准起草单位：国家建筑材料工业局标准化研究所、国家建筑材料工业局秦皇岛玻璃研究设计院。 本标准主要起草人：武庆涛、王玉兰、谭景亚、刘志付、田纯祥 1 范围 本标准规定了无色透明浮法玻璃的分类、要求、检验方法、检验规则、标志、包装、运输和贮存。 本标准适用于制镜、汽车和建筑等使用的浮法玻璃。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 1216-1985 外径千分尺(neq ISO 3611:1978)GB/T 2680-1994 建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定(neq ISO 9050:1990)GB/T 8170-1987 数值修约规则JB/T 7979-1995 塞尺 3 分类 3.1 浮法玻璃按用途分为制镜级、汽车级、建筑级。 3.2 浮法玻璃按厚度分为以下种类：2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、19mm。 4 要求 4.1 浮法玻璃应为正方形或长方形。其长度和宽度尺寸允许偏差应符合表１规定。
波形梁护栏质量检验评定表
高速公路波形梁护栏质量检验评定表
分项工程名称： 工程部位（桩号）： 基本要求 项次 1△ 2△ 实测项目 3△ 4 5△ 6△ 7△ 合计 波形梁钢护栏 所属单位工程名称： 养护施工单位： 的埋深及基础处理应符合设计要求。4.护栏的端头处理及桥梁护栏过渡段的应满足设计要求。 检查项目 波形梁板基底 金属厚度 （mm) 立柱壁厚 （mm) 镀（涂）层厚 度（mm) 立柱埋入深度 立柱竖直度 （mm/m) 横梁中心高度 (mm) 护栏顺直度 （mm/m) 规定值或允许偏差 规定：3 允许偏差：±0.16 规定：4.5 允许偏差：±0.25 不小于设计值 0.084 符合设计 ±10 ±20 ±5 检查方法和频率 板厚千分尺：每张测 1～2 个点 测厚仪、千分尺：每根 测 1～2 个点 测厚仪、每张（根）测 1～2 个点 过程检查，直尺：100% 检查 垂线、直尺：100%检查 直尺：100%检查 拉线、直尺：100%检查 实测值或实测偏差值 1
-0.01 0 0.086
交通安全设施工程
所属管理处： 对应验收单编号：
1.护栏产品应符合《高速公路波形梁钢护栏》JT/T281）的规定。2.护栏立柱、波形梁、防阻块及托架的安装应符合设计及施工的要求。3.护栏立柱 质量评定 6 7 合格率（％） 100 100
0.085 0.086 0.084
2
+0.01 -0.01 0.086
3
-0.01 -0.01 0.086
4
-0.01 +0.01 0.086
5
+0.01
权值 2 2 2 1 2 2 2
得分 100 100 100 100 100 100 100 100
100 100
符合设计 +2 -2 +2 -1 -2 -1 -1 -2 0 -1 -2 -2 1 -2
100 100 100
备注：各检查项目得分为其合格率×100，分项工程得分（即合计得分）＝∑〔检查项目得分×权值〕/∑检查项目权值 1.焊接钢管的焊缝应平整，镀锌层表面应均匀完整、颜色一致，无肉眼可分辨的小孔、 空洞、孔隙、裂缝、脱皮等缺陷，不符合要求时，每处减 2 分。2.直线段护栏不得有明 显凹凸、起伏，曲线护栏应圆滑顺畅，不符合要求时，每处减 2 分。3.梁板搭接方向正 确，垫圈齐备，螺栓紧固，不符合要求时，每处减 2 分。4.防阻块、托架、端头的安装 不得有明显变形、倾斜、扭转，不符合要求时，每处减 2 分。5.梁板和立柱不得现场焊 割和钻孔，不符合要求时，每处减 2 分。6.立柱及柱帽安装牢固，顶部无明显塌边、变 形、开裂等缺陷，不符合要求时，每处减 2 分。 产品是否有出厂合格证、检测证书、质保书等，如没有应酌情减分
评分：98 质量等级：合格
外观鉴定
减分
2
管理 处意 见
质量保证资料 工程质量等级评定 验收人员：
减分
0
（备注：分项工程评分值＝分项工程得分－外观缺陷减分－资料不全减分；评分值小于 75 分者为不合格，不小于 75 分者为合格）
日期：
（备注：项次中带“△”标识的为关健项目，其合格率不得低于 90%，否则必须返工处理）
浮法玻璃检验标准
国家质量技术监督局1999-05-14发布2000-01-01实施 GB 11614-1999 本标准是在原国家标准11614-1989《浮法玻璃》的基础上进行修订的。 GB11614-1989《浮法玻璃》国家标准分为优等品、一级品、合格品,本标准在修订时按照浮法玻璃的使用用途进行了分类，分为制镜级、汽车级和建筑级，并按不同的用途确定了不同的质量指标，以利于用户进行选择，更好地满足了用户的需要。 在技术要求上，本标准参考了JIS R3202：1996《浮法和磨光平板玻璃》和EN 572-2；1994《浮法玻璃》标准，尺寸和厚度允许偏差比原国家标准有所提高，外观质量指标严于日本和欧洲标准的规定。同时，增加了玻璃对角线差的要求，检验方法也做了增加和适当修改。本标准自实施之日起，代替GB 11614-1989。 本标准由国家建筑材料工业局提出。 1 范围 本标准规定了无色透明浮法玻璃的分类、要求、检验方法、检验规则、标志、包装、运输和贮存。 本标准适用于制镜、汽车和建筑等使用的浮法玻璃。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方探讨使用下列标准最新版本的可能性。 GB/T 1216-1985 外径千分尺（neq ISO 3611: 1978） GB/T 2680-1994 建筑玻璃可见光透射比、太阳光直接透射比、太阳能透射比、紫外线透射比及有关窗玻璃参数的测定（neq ISO 9050：1990） GB/T 8170-1987 数值修约规则 JB/T 7979-1995 塞尺 3 分类 3.1 浮法玻璃按用途分为制镜级、汽车级和建筑级。 3.2 浮法玻璃按厚度分为以下种类： 2 mm、 3 mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、19mm。
浮法玻璃成形缺陷及解决办法
浮法玻璃成形缺陷及解决办法 熔融的玻璃经流道、流槽进入锡槽，在锡槽中成形后由过渡辊台进入退火窑，在这一过程中玻璃液（板）要与闸板、唇砖、锡液、拉边机、保护气体过渡辊台等直接接触，同时与锡槽水包、顶盖砖、底砖等密切相关，很容易形成与成形相关的各种缺陷，包括锡石、锡点（顶锡）、光畸变点（脱落物）、粘锡、虹彩、雾点、气泡等，除气泡之外的可统称为锡缺陷，这些成形缺陷严重制约着玻璃的质量等级与加工性能。本文对其成因及防止措施作些探讨，以期有助于改善浮法玻璃质量。 1锡缺陷的成因分析 1.1锡与锡槽中锡化合物的性质 纯净的锡的熔点是232℃，沸点为2271℃，在600～1050℃的温度范围内锡具有较低的熔点和较高的沸点，较低的饱和蒸汽压，同时还具有较大的密度和容易还原的性质，以及锡液与玻璃液之间具有较大的浸润角（175°）几乎完全不浸润等性质，锡用来作为玻璃成形的良好载体。 氧化锡SnO2，密度6.7～7.0g/cm3，熔点2000℃，高温时的蒸汽压非常小，不溶于锡液，正常生产时在锡槽的温度条件下为固体，往往以浮渣形式出现在低温区的液面上，通常浮渣都聚集在靠近出口端。如果氧化严重，浮渣会延伸很长，容易形成玻璃板下表面划伤。 氧化亚锡SnO，熔点为1040℃，沸点为1425℃，固体为蓝黑色粉末，能溶解于锡液中，SnO的分子一般为其聚合物（SnO）x形式。在中性气氛中SnO只有在1040℃以上才是稳定的，1040℃以下会发生分解反应。在锡槽的还原性气氛中SnO可以存在，它往往溶解于锡液中和以蒸汽形式存在于气氛中。 硫化亚锡SnS，密度5.27g/cm3，固体为蓝色晶体，熔点为865℃，沸点为1280℃，具有较大的蒸汽压，800℃时为81.3Pa，正常生产时，在高温区易挥发进入气氛，低温区易凝聚滴落。 1.2锡槽中的硫、氧污染循环 氧的污染主要来源于气氛中的微量氧和水蒸汽以及从锡槽缝隙漏入和扩散的氧。在锡槽工况下，它们使锡氧化成SnO和SnO2浮渣，SnO溶解于锡液和挥发进入气氛，并在顶盖、水包处冷凝、聚集而落到玻璃表面。另外，玻璃本身也是一个污染源，玻璃中的氧部分进入锡液，同样会使锡氧化，玻璃的上表面会有水蒸汽进入气氛，增加了气氛中的氧化气氛。 硫的污染在使用氮、氢保护气体时主要由玻璃带入，一是来源于玻璃组分及熔窑气氛，再者来源于锡槽出口处的二氧化硫处理玻璃下表面技术。在锡槽工况下，玻璃的上表面以H2S形式释放进入气氛，在玻璃下表面硫进入锡液被氧化成SnS，气氛中的H2S与锡反应生成SnS，这些SnS溶于锡液并部分挥发进入气氛中，SnS蒸汽同样使玻璃产生锡缺陷。这是硫的污染循环，如图2所示。其中主要化学反应为：（略） 与氧、硫污染相关的化学反应在锡槽的不同温度区域保持着动态平衡，平衡状态与保护气体的组成和锡槽工况密切相关。氧化组分高，则还原组分就低，氧化反应激烈；还原组分高，则氧化组分就低，可避免或降低锡的氧化。 2锡缺陷的判别与治理
玻璃标准合约
玻璃标准合约 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
郑州商品交易所玻璃期货合约及设计说明一、郑州商品交易所玻璃期货合约（草案） 二、郑州商品交易所玻璃期货合约设计说明 玻璃期货合约设计的基本原则是：贴近现货市场实际、遵循期货市场规律，方便现货企业套期保值，兼顾期货市场的流动性。通过对玻璃现货市场的深入调研，在反复征求玻璃生产、贸易、加工消费、仓储物流、质量检验等行业相关人士意见的基础上，结合期货公司研究人员的意见和建议，经过交易所内部反复讨论，设计出了玻璃期货合约，主要内容及设计说明如下： 1、交易单位：20吨/手 【说明】（1）玻璃运输有公路运输、铁路运输、水路运输三种主要形式。其中汽车是使用最频繁的运输工具，单次运量40吨左右，火车每车厢运量60-70吨，而水运则是几百到几千吨不等。因此每手20吨的交易单位，与主流运输工具相适应。（2）按玻璃近年主要运行价格区间
计算，20吨玻璃合约价值在4万元左右，与已上市工业品如PTA（5吨）、白糖（10吨）、PVC（5吨）、聚乙烯（5吨）等合约价值相当，方便行业企业进行套期保值交易，也有利于吸引广大投资者参与。（3）与甲醇相比，玻璃总市场规模也不及甲醇，玻璃行业实力也不如甲醇，如果设计与甲醇一样的合约交易单位，即50吨/手，仅从交易单位这点来看，必然弱于甲醇。从甲醇运行的实践来看，50吨/手的交易单位也确实为投资者带来了不小的心理压力，因此，玻璃期货不适宜采用50吨/手的交易单位。（4）玻璃行业相比其他品种对期货更加不熟悉，20吨的合约单位，与国内成功运行的PTA、PVC、聚乙烯等工业品价值相当，对行业参与期货的心理压力较小。 2、最小变动价位：1元/吨 【说明】（1）目前国内已上市的中，价格在2000元/吨左右的农产品（如小麦、早籼稻、玉米等），最小变动价位均为1元/吨。玻璃价格及价格变动范围与小麦、早籼稻、豆粕等品种接近，最小变动价位设计为1元/吨较为合适。（2）对于交易者而言，采用1元/吨为最小变动价位，一手合约20吨，每手合约的最小变动值为20元，除去交易所收取的交易手续费（拟单边3元/手）和期货公司加收的部分费用后，仍可有投资收益，有利于吸引投资者参与，提高市场流动性。（3）1元/吨为最小变动价位，报价变化均匀、合理，有利于保持价格变动的连续性，有利于价格发现功能的实现。 3、报价单位：元/吨 【说明】玻璃现货贸易的报价单位有元/平方米、元/重量箱、元/吨三种。（1）元/平方米的报价单位主要用于玻璃零售及少数玻璃品种中，不同厚度玻璃每平方米价格不一致，不利于标准化，不适宜用作期货报价单位。（2）重量箱只是玻璃行业常用的统计单位，并没有相应的实体，且元/重量箱报价单位太小，会出现小数点，会为交易系统带来麻烦，也不适合。（3）元/吨的报价单位与玻璃的交易单位相适应（20吨/手），与其他主要期货品种相同，便于投资者记忆、计算，在玻璃现货贸易中也越来越多的采用元/吨的报价方式，因此元/吨用作玻璃的期货报价单位比较合适。 4、每日价格波动限制（涨跌停板）：不超过上一交易日结算价±4％ 【说明】（1）玻璃现货价格波动幅度一般，从现货市场较有代表性的华东地区来看，上海 5mm国标一等品的平板玻璃，2007-2011年6月价格波动率情况看，旬价格波幅绝对值在3%以内的占近95%；2010年－2011年8月608个日价格数据中，日波动幅度在4％以内的占％，2％以内的95％，每日价格不波动的占65％。因此±4%的日涨跌幅度可基本覆盖现货价格波动范围，有利于控制市场风险。（2）将每日价格波动幅度限制定为±4%，既能保证玻璃期货价格有一定的波动空间，又与6%的保证金比例搭配，有利于控制风险。 5、最低交易保证金：合约价值的6%
建筑玻璃系列的国家标准
一、建筑玻璃的标准体系 1、建筑玻璃 平板玻璃是指板状的硅酸盐玻璃。它主要有用垂直引上法和平拉法生产的普通平板玻璃；用浮法工艺生产的浮法平板玻璃；采用浮法工艺生产的，成份中三氧化二铁含量不大于0.015%，具有高可见光透射率比的平板玻璃；用压延法生产的表面带有花纹图案、透光但不透明的压花平板玻璃；用压延法生产的部夹有金属丝或网的夹丝平板玻璃；并在上述玻璃成份中加入着色剂使玻璃显现一定颜色的着色平板玻璃。 曲面玻璃是在平板玻璃经二次热加工而形成的曲面玻璃也可称为热弯玻璃。 为提高玻璃的强度、保证玻璃的安全性和增加玻璃的使用功能，经二次加工制成防火玻璃；钢化玻璃（钢化玻璃又分为物理钢化玻璃和化学钢化玻璃；物理钢化玻璃又分为半钢化玻璃、钢化玻璃和均值钢化玻璃）；镀膜玻璃（可分为离线镀膜玻璃和再线镀膜玻璃）；釉面玻璃等。 为了满足建筑的需要直接采用上述玻璃的单片和采用上述玻璃经合成而形成的中空玻璃和真空玻璃。 为了满足建筑的特殊需要而制成的镶嵌玻璃、建筑用U型玻璃、光栅玻璃、防弹玻璃、空心玻璃砖贴膜玻璃、和建筑玻璃制品等。 二、建筑玻璃标准对的技术和质量要求
1、GB 11614-2009《平板玻璃》对平板玻璃质量要求（其中对尺寸偏差、对角线差、厚度偏差、厚薄 2、JC/T 511-2002《压花玻璃》对用压延法生产的表面带有花纹图案、透光但不透明的平板玻璃（花
4、GB 15763.2-2005《建筑用安全玻璃第2部份：钢化玻璃》对经热处理工艺之后的玻璃。其特点是在玻璃表面形成压应力层，机械强度和耐热冲击强度得到提高，并具有特殊的碎片状态的钢化玻璃；GB 15763.4-2009《建筑用安全玻璃第4部份：均质钢化玻璃》对经过特定工艺条件处理过的钠钙硅钢化玻璃（简称HST）的均质钢化玻璃（热浸钢化玻璃）；JC/T977-2005《化学钢化玻璃》对通过离子交换，玻
玻璃的种类大全
《玻璃的种类大全》 1、普通平板玻璃 普通平板玻璃亦称窗玻璃。平板玻璃具有透光、隔热、隔声、耐磨、、耐气候变化的性能，有的还有保温、吸热、防辐射等特征，因而广泛应用于镶嵌建筑物的门窗、墙面、室内装 饰等。 平板玻璃的规格按厚度通常分为2mm、3mm、4mm、5mm、和6mm，亦有生产8mm和10mm 的。 一般2mm、3mm厚的适用于民用建筑物，4mm--6mm的用于工业和高层建筑。 影响平板玻璃质量的缺陷主要有气泡、结石和波筋。气泡是玻璃体中潜藏的空洞，是在制造过程中的冷却阶段处理不慎而产生的。结石俗称疙瘩，也称沙粒，是存在于玻璃中的固体夹杂物，这是玻璃体内最危险的缺陷，它不仅破坏了玻璃制品的外观和光学均一性，而 且会大大降低玻璃制品的机械强度和热稳定性，甚至会使制品自行碎裂。 好的平板玻璃制品应具有以下特点： 1）是无色透明的或稍带淡绿色 2）玻璃的薄厚应均匀，尺寸应规范 3）没有或少有气泡、结石和波筋、划痕等疵点。 用户在选购玻璃时，可以先把两块玻璃平放在一起，使相互吻合，揭开来时，若使很大的 力气，则说明玻璃很平整 另外要仔细观察玻璃中有无气泡、结石和波筋、划痕等，质量好的玻璃距60厘米远，背光线肉眼观察，不允许有大的或集中的气泡，不允许有缺角或裂子，玻璃表面允许看出波筋、 线道的最大角度不应超过45度；划痕沙粒应以少为佳。 玻璃在潮湿的地方长期存放，表面会形成一层白翳，使玻璃的透明度会大大降低，挑选时要加以注意。 2、热熔玻璃 热熔玻璃又称水晶立体艺术玻璃，是目前开始在装饰行业中出现的新家族。热熔玻璃源于西方国家，近几年进入我国市场。以前，我国市场上均为国外产品，现在国内已有玻璃厂家引进国外热熔炉生产的产品。热熔玻璃以其独特的装饰效果成为设计单位、玻璃加工业主、装饰装潢业主关注的焦点。热熔玻璃跨越现有的玻璃形态，充分发挥了设计者和加工者的艺术构思，把现代或古典的艺术形态融入玻璃之中，使平板玻璃加工出各种凹凸有致、彩色各异的艺术效果。热熔玻璃产品种类较多，目前已经有热熔玻璃砖、门窗用热熔玻璃、大型墙
浮法玻璃基础知识
浮法玻璃基础知识汇总 浮法玻璃是我国上世纪70年代末，由洛阳玻璃厂率先引进英国皇家浮法玻璃生产线。 它是在锡槽里，玻璃浮在锡液的表面上出来的。因此，这种玻璃首先是平度好，没有水波纹。用于制镜、汽车玻璃。不发脸，不走形，这是它的一大优点。其次是浮法玻璃选用的矿石石英砂，原料好。生产出来的玻璃纯净、透明度好。明亮、无色。没有玻璃疔，气泡之类。第三是结构紧密、重，手感平滑，同样厚度每平方米比平板比重大，好切割，不易破损。全国30多条生产线都严格按照国家标准生产，这种玻璃是民用建筑的最好玻璃。它的价格，同等厚度相比，仅比平板玻璃每平方米高4元左右。 生产工艺: 浮法玻璃生产的成型过程是在通入保护气体（N2及H2）的锡槽中完成的。熔融玻璃从池窑中连续流入并漂浮在相对密度大的锡液表面上，在重力和表面张力的作用下，玻璃液在锡液面上铺开、摊平、形成上下表面平整、硬化、冷却后被引上过渡辊台。辊台的辊子转动，把玻璃带拉出锡槽进入退火窑，经退火、切裁，就得到平板玻璃产品。浮法与其他成型方法比较，其优点是：适合于高效率制造优质平板玻璃，如没有波筋、厚度均匀、上下表面平整、互相平行；生产线的规模不受成形方法的限制，单位产品的能耗低；成品利用率高；易于科学化管理和实现全线机械化、自动化，劳动生产率高；连续作业周期可长达几年，有利于稳定地生产；可为在线生产一些新品种提供适合条件，如电浮法反射玻璃、退火时喷涂膜玻璃、冷端表面处理等。 普通平板玻璃与浮法玻璃有什么不同 A:普通平板玻璃与浮法玻璃都是平板玻璃。只是生产工艺、品质上不同。 普通平板玻璃是用石英砂岩粉、硅砂、钾化石、纯碱、芒硝等原料，按一定比例配制，经熔窑高温熔融，通过垂直引上法或平拉法、压延法生产出来的透明五色的平板玻璃。普通平板
玻璃缺陷的分类及形成
7 浮法玻璃缺陷种类、成因及处理措施 7.1 浮法玻璃缺陷的分类 浮法玻璃的缺陷按显微结构可以分为两大类：非晶态缺陷和晶态缺陷。 7.1.1非晶态缺陷可分为： (1) 气相缺陷（气泡）。 (2) 玻璃相夹杂物（条纹和疖瘤）。 (3) 由不均匀应力产生的缺陷。 (4) 硌伤和压裂。 7.1. 2 晶态缺陷（夹杂物）可分为： (1) 未熔化的残留物。 (2) 受侵蚀的耐火材料。 (3) 玻璃熔体的析晶。 (4) 锡槽产生的上表面缺陷。 7.2原料及熔化部位产生的缺陷 本节根据其缺陷分类进行叙述。 7.2.1 气泡 气泡是玻璃中能看见的气体形态。与玻璃熔体对比，气泡属于另一种物态，在浮法玻璃中是一种较难判断和解决的缺陷。它的存在，严重影响玻璃质量的提高。 浮法玻璃中的气泡基本上可分为三类： （1）初熔和澄清之后残存在玻璃中的澄清气泡。 （2）因条件发生变化，又从玻璃中析出来的再生气泡，也叫重沸泡。 （3）外界加入到玻璃中的污染气泡，它的初态可能是气体、液体或固体，但最终以气泡形成玻璃缺陷。浮法玻璃形成的气泡根据其直径的不同又可分：气泡和微气泡；一般来说，将直径在毫米范围的称为气泡，直径十分之一毫米范围之内的称为微气泡。 7.2.1.1澄清泡 澄清过程就是在熔化结束后，使玻璃内的大气泡大量释放，这种气体的释放有很快的上升速度，这样在上升尾流中又带动小气泡上升。而这种小气泡只有在经过好长一段时间后才能达到表面。澄清过程就是消除玻璃液中所有的气泡。而没有被消除的便形成澄清泡残留在玻璃中。 这种气泡的释放可以通过化学途径在澄清剂的作用下实现，或通过物理途径在鼓泡器的作用下完成。 需要指出的是：1个半径为R的气泡，在粘度为δ和密度为d的介质中的上升速度由下式给定：V=2/9r2dg/δ，如果r=0.5mm, δ=100泊和d=2，那么该类气泡的上升速度为： V=36cm/h。 如果r=0.05mm, 那么该类气泡的上升速度为： V=0.36cm/h。因此，来不及排出的澄清泡直径一般较小。 气泡通常产生于澄清不良，它由几个零点几毫米的小气泡组成。经常这是一些因缺少澄清剂、澄清温度或澄清时间而在澄清过程中未被排除的碳酸钠的分解而产生的CO2气泡。 （1）解决措施 增强热障，将最后一对小炉调节成氧化燃烧，改善澄清条件，升温度或调整澄清剂的用量。 （2）气泡中的气体 在玻璃气泡内发现的气体中，可以例举出：CO2，CO，SO2，O2，N2，氧化氮和水蒸气。 特别是由配合料中的碳酸钠产生的CO2是最通常和最多的；氮气和氧气产生于投料颗粒中夹杂的空气； SO3产生于硫酸钠；水蒸气来自于原料或某些组成部分中的化合水。 7. 2.1.2重沸泡
浮法玻璃产品标准
浮法玻璃产品标准 国家质量技术监督局发布 1999.05.14发布 2000.01.01实施 前言 本标准是在原国家标准GB 11614-1989《浮法玻璃》的基础上进行修订的GB11614-1989《浮法玻璃》国家标准分为优等品、一级品、合格品，本标准在修订时按照浮法玻璃的使用用途进行了分类，分为制镜级、汽车级和建筑级，并按不同的用途确定了不同的质量指标，以利于用户进行选择，更好地满足了用户的需要。 在技术要求上，本标准参考了JIS R3202:1996《浮法和磨光平板玻璃》和EN572-2： 1994《浮法玻璃》标准，尺寸和厚度允许偏差比原国家标准有所提高，外观质量指标严于日本和欧洲标准的规定。同时，增加了玻璃对角线差的要求，检验方法也做了增加和适当修改。本标准自实施之日起，代替GB11614-1989。本标准由国家建筑材料工业局提出。 本标准由国家建筑材料工业局秦皇岛玻璃研究设计院归口并负责解释。 本标准起草单位：国家建筑材料工业局标准化研究所、国家
建筑材料工业局秦皇岛玻璃研究设计院。本标准主要起草人：武庆涛、王玉兰、谭景亚、刘志付、田纯祥 1 范围本标准规定了无色透明浮法玻璃的分类、要求、检验方法、检验规则、标志、包装、运输和贮存。本标准适用于制镜、汽车和建筑等使用的浮法玻璃。 2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 1216-1985 外径千分尺(neq ISO 3611:1978) GB/T 2680-1994 建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定(neq ISO 9050:1990) GB/T 8170-1987 数值修约规则 JB/T 7979-1995 塞尺 3 分类 3.1 浮法玻璃按用途分为制镜级、汽车级、建筑级。 3.2 浮法玻璃按厚度分为以下种类： 2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、19mm。 4 要求 4.1 浮法玻璃应为正方形或长方形。其长度和宽度尺寸允许偏差应符合表１规定。 表１
浮法玻璃成型工艺详解
第一部分浮法玻璃成型工艺 浮法玻璃成型工艺流程：经熔化、澄清并冷却至1100℃左右的玻璃液，经流道（包括安全闸板和流量调节闸板）和流槽流进锡槽内的熔融锡液面上，在自身重力及表面张力的作用下，玻璃液开始进行摊开、抛光、均匀降温，在拉边机的作用下，进行拉薄或积厚形成一定厚度的玻璃带，在水包的强制冷却和槽体自热的降温的双重作用下，成型后的玻璃带降温到600℃左右，通过过渡辊台，出锡槽进入退火窑。 一、锡槽的工艺分区 1.抛光区 锡槽抛光区的功能是使从流槽流入锡槽的玻璃液在这里摊平抛光。所谓抛光就是玻璃液在其重力和表面张力的作用下达到平衡，使玻璃表面光滑平整。此区必须要有足够高的温度，而且横向温度必须均匀，以使玻璃的粘度小而均匀，才能使玻璃得以充分摊平。 ●玻璃液在此区的粘度102.7---103.2Pa·s。 ●玻璃液在此区的温度1000--1065℃。 ●玻璃液在此区的冷却速度不得大于60℃/min。 ●玻璃液在此区的停留时间不得小于72秒。 玻璃带的流动和边部液流 玻璃液经唇砖流落在锡液面上，分为两部分流动，大部分玻璃液向下游流去，形成玻璃带的主体部分，很少一部分玻璃液反向流动，与背衬砖接触，然后缓慢的分成左右两股玻璃液流沿背衬砖和八字砖形成玻璃的左边部和右边部，这样与耐火材料接触的玻璃液形成的玻璃带边部质量较差，都将在冷端掰边作业中除去。 2.预冷区 ●玻璃液在此区的粘度103- 104Pa·s。 ●玻璃液在此区的温度1000-900℃。 3.成型区 ●玻璃液在此区的粘度104.25- 105.75 Pa·s。 ●玻璃液在此区的温度900-780℃。 4.冷却区 冷却区长度包括收缩段在内的后面窄段的全部长度。玻璃液在此区由于快速冷却，粘度急剧增大而不再收缩。 ●玻璃液在此区的粘度范围105.75-107 Pa·s。 ●玻璃液在此区的温度780-590℃。 二、锡槽的成型机理 1.玻璃的粘度 粘度是液体的一种内摩擦系数.当某层液体以速度ü运动时,邻近液层也将一起运动,不过速度要小些,并且距离愈远,速度愈小.这种流动称为粘滞流动。粘滞流动是用粘度来衡量，从玻璃液到固态玻璃的转变,粘度是连续变化的,其间没有数值上的突变。 粘度是玻璃的重要性质之一,它贯穿着玻璃生产的各个阶段,从熔制、澄清、均化、成型、退火都与粘度密切相关。影响玻璃粘度的主要因素是玻璃的化学成分和温度，玻璃的粘度随温度的下降而增大。在成型过程中，玻璃粘度产生的粘滞力与重力、摩擦力与表面张力形成平衡力系。
玻璃缺陷的分类及形成
玻璃缺陷的分类及形成 7 浮法玻璃缺陷种类、成因及处理措施 7.1 浮法玻璃缺陷的分类 浮法玻璃的缺陷按显微结构可以分为两大类:非晶态缺陷和晶态缺陷。 7.1.1非晶态缺陷可分为: (1) 气相缺陷(气泡)。 (2) 玻璃相夹杂物(条纹和疖瘤)。 (3) 由不均匀应力产生的缺陷。 (4) 硌伤和压裂。 7.1. 2 晶态缺陷(夹杂物)可分为: (1) 未熔化的残留物。 (2) 受侵蚀的耐火材料。 (3) 玻璃熔体的析晶。 (4) 锡槽产生的上表面缺陷。 7.2原料及熔化部位产生的缺陷 本节根据其缺陷分类进行叙述。 7.2.1 气泡 气泡是玻璃中能看见的气体形态。与玻璃熔体对比，气泡属于另一种物态，在浮法玻璃中是一种较难判断和解决的缺陷。它的存在，严重影响玻璃质量的提高。 浮法玻璃中的气泡基本上可分为三类: (1)初熔和澄清之后残存在玻璃中的澄清气泡。 (2)因条件发生变化，又从玻璃中析出来的再生气泡，也叫重沸泡。
(3)外界加入到玻璃中的污染气泡，它的初态可能是气体、液体或固体，但最 终以气泡形成玻璃缺陷。浮法玻璃形成的气泡根据其直径的不同又可分:气泡和微气泡;一般来说，将直径在毫米范围的称为气泡，直径十分之一毫米范围之内的称为微气泡。 7.2.1.1澄清泡 澄清过程就是在熔化结束后，使玻璃内的大气泡大量释放，这种气体的释放有很快的上升速度，这样在上升尾流中又带动小气泡上升。而这种小气泡只有在经过好长一段时间后才能达到表面。澄清过程就是消除玻璃液中所有的气泡。而没有被消除的便形成澄清泡残留在玻璃中。 这种气泡的释放可以通过化学途径在澄清剂的作用下实现，或通过物理途径在鼓泡器的作用下完成。 需要指出的是:1个半径为R的气泡，在粘度为δ和密度为d的介质中的上升速度由下式给定: 2V=2/9rdg/δ，如果r=0.5mm, δ=100泊和d=2，那么该类气泡的上升速度为: V=36cm/h。如果r=0.05mm, 那么该类气泡的上升速度为: V=0.36cm/h。因此，来不及排出的澄清泡直径一般较小。 气泡通常产生于澄清不良，它由几个零点几毫米的小气泡组成。经常这是一些因缺少澄清剂、澄清温度或澄清时间而在澄清过程中未被排除的碳酸钠的分解而产生的CO气泡。 2 (1)解决措施 增强热障，将最后一对小炉调节成氧化燃烧，改善澄清条件，升温度或调整澄清剂的用量。 (2)气泡中的气体
浮法玻璃成型技术
浮法玻璃成型技术 1、浮法玻璃成型的定义 浮法玻璃成型工艺过程为熔化、澄清、冷却的优质玻璃液在调节闸板的控制下经流道平稳连续地流入锡槽，在锡槽中漂浮在熔融锡液表面，在自身重力的作用下摊平、在表面张力作用下抛光、在主传动拉引力作用下向前漂浮，通过挡边轮控制玻璃带的中心偏移，在拉边机的作用下实现玻璃带的展薄或积厚并冷却、固型等过程，成为优于磨光玻璃的高质量的平板玻璃。 玻璃液在前进的过程中经历了在锡液面上的摊开、达到平衡厚度、自然抛光以及拉薄或积厚四个过程。 浮法玻璃的成型设备因为是盛满熔融锡液的槽形容器而被称作 锡槽，它是浮法玻璃成型工艺的核心，被看作为浮法玻璃生产过程的三大热工设备之一。 2、浮法玻璃成型工艺过程 池窑中熔化好的玻璃液，在1100℃左右的温度下，沿流道流入 锡槽，由于玻璃的密度只有锡液密度的1/ 3 左右，因而漂浮在锡液面上，完成玻璃的平整化过程，然后逐渐降温，在外力的作用下冷却成板。玻璃带冷却到600～620℃时，被过渡辊台抬起，在输送辊道牵引力作用下，离开锡槽，进入退火窑，消除应力，再经质量检测，纵横切割，装箱入库。为了防止锡液在高温下的氧化，通常通入弱还原性的保护气体，以提高玻璃质量。 玻璃带成型时的作用力有两种，即表面张力和自身重力，前者阻
止玻璃液无限摊开，对玻璃表面的光洁度影响极大；后者则促使玻璃液摊开。当表面张力与自身重力平衡时，漂浮在锡液面上的玻璃带就获得自然厚度。 3、浮法玻璃成型工艺因素 对浮法玻璃成型起决定作用的因素有玻璃的粘度、表面张力和自身的重力。在这3 个因素中，粘度主要起定型的作用，表面张力主要起抛光的作用，重力则主要起摊平作用。但是三者对摊平、抛光和展薄都有一定作用，这三者结合才能很好的进行浮法玻璃的生产。 玻璃液刚流入锡槽时，处于自身重力和液-液-气三相系统表面张力的作用下。随着玻璃液的不断流入，在自身重力影响下，玻璃液沿锡液表面摊开，并在锡液面上形成了玻璃液的流体静压，作为玻璃带成型的源流。在1025℃左右的温度范围内，在自身重力和表面张力的作用下，玻璃液以自然厚度（7mm 左右）向四周流动摊开，此过程称为玻璃的摊平过程。 在玻璃的摊平过程中，主要涉及玻璃液的平整化，亦即摊得平不平，这是生产优质浮法玻璃之关键。生产实践证明，欲得到平整的玻璃带，必须具备下述条件。 （1）适于平整化的均匀的温度场。玻璃液在锡液面上摊平必须有适于平整化的温度范围。适于浮法玻璃自身摊平的温度范围为1065～996℃。只有在此范围内，才能使玻璃带摊得厚度均匀、表面平整。 （2）足够的摊平时间。玻璃的平整化除必须有一定的温度范围，以达到一定的表面张力外，还必须具备足够的摊平时间，以保证表面
浮法玻璃的特征缺陷产生原因与消除方法
浮法玻璃的特征缺陷产生原因与消除方法 一. 概述 1952年至1959年间英国皮尔金顿兄弟有限公司创造了浮法玻璃生产工艺，可以看作是平板玻璃制造中的一次革命。开始时还只打算用它来代替当时流行的成本很高的镜面玻璃制造方法。不久就发现，它完全可以代替全部或绝大部分各种常用的平板玻璃制造方法。浮法是一种新型的工业制造方法，它本身已具有全自动化生产的可能条件。我国也于1970年独自研制成功了“洛阳浮法玻璃工艺技术”。伴随着我国经济腾飞，浮法玻璃也得到迅猛发展，截止到2005年底，我国已建成140多条浮法玻璃生产线。 浮法的原理是：冷却到1100℃的玻璃液，从玻璃熔窑冷却部经流液道进入锡槽。锡槽用电加热保持所要求的温度。为了防止锡的表面层氧化，在锡槽空间充满氮气加一定比例氢气的保护气体。液态玻璃在自身重量的作用下在锡液的表面铺开。在表面张力的作用下玻璃层的平衡厚度保持在6～7㎜左右。当要求玻璃带的厚度小于6㎜时，可在玻璃带的两边用拉边机机头将玻璃拉伸。要求厚度大于7㎜时拉边机头则设置成负角度，将玻璃向中部推，从而堆厚。玻璃带离开锡槽后则由过渡辊台提升辊引入退火窑。 当生产厚度小于平衡厚度的玻璃时，玻璃带要受拉伸的作用。与传统的引上法类似，玻璃中存在的化学不均匀或热学不均匀都会显示出特别明显的光学畸变。玻璃板上的厚度差别，表面不平整或玻璃中存在的不均匀物，都会在透视光或反射光中出现光学的不正常现象。浮法玻璃的像畸变可分为平行于拉制方向、横向或斜向等类。属于第一类的有不连续线上的变形。它是在拉制方向的线上断断续续出现的形变。有时也在连续的线上出现或只有一段变形（脊形歪痕，英文ridge distortion），但出现在玻璃带行进的方向上。横向形变是在横跨玻璃带的线上出现变形区。斜向畸变（鲱鱼骨型扭曲变形，英文herringbone distortion）一般出现在玻璃带的两侧而向倾斜的方向发展。 在玻璃带的上面或下面还可能出现线道（拉引线道，英文ream）。下面有时还出现“冷玻璃线”（粗筋，英文ripple）。 在保护气体（掺有少量氢的氮气）气氛中，虽然在操作的高温下玻璃是不会与锡发生反应的，可是如果有少量的氧或硫进入系统中就会形成SnO或SnS，一部分挥发进入锡槽的气氛中或凝结在槽顶，最后聚积成滴落在玻璃带上面使玻璃变形。玻璃上的锡滴坑（英文drip crater）就是这样形成的缺陷，它与小滴的锡或锡的化合物有关。在显微镜下能分辨出，周围有一道有色的反应环，玻璃表面出现轻微的变形。 浮法玻璃带下方在辊子转动时按转动周期有少量锡的化合物附着在玻璃带上形成印纹，还可能造成微裂纹，称为滚轴印纹（英文roller imprints）或锡印纹（带裂纹的锡渣斑，英文dross spots）。 由于浮法操作的化学变化可能既在玻璃带的下方出现开口气泡，又在上方出现表面气泡，玻璃内部带熔液环的气泡也会使玻璃表面轻微变形。 至于玻璃生产中因原料系统和熔化系统造成的玻璃缺陷，如与平拉法和引上法完全共同的缺陷，像澄清气泡、结石、线道等，限于篇幅，则不在本文讨论之列。 应该说，经过多年的摸索和研究，大部分浮法玻璃的特征缺陷都已在很大程度上解决了，但在浮法研制与发展过程中，有些缺陷还顽固地存在，长期困扰着从事浮法玻璃生产和研究设计的人们。我们应该感谢浮法玻璃行业的前辈们，由于他们的不懈努力，积累了大量宝贵的经验，才使我们今天能够在面对浮法缺陷的时候能够有成熟的方法消除它，使浮法玻璃的质量日益提高。 二. 浮法玻璃成形缺陷的外观描述、产生原因与消除方法 1．锡滴 锡滴（英文drip crater）是指掉落到玻璃带上表面含锡的固态或液态物，通常是SnS、SnO2或Sn，也称为“掉锡点”。掉锡点一般很小，粒径约为0.1～0.5㎜，大部分在0.3㎜左右，肉眼很难从运行的玻璃带上发现它。切割之后玻璃板在辊道上输送时，用手触摸会有触感。对静止的玻璃板仔细观察，可发现小黑点。在50倍的显微镜下观察，看得非常清晰，呈现出两种形状：一种是亮晶晶的小珠，不打光是小黑珠；另一种是带网格的薄膜，网线发亮。掉锡点虽小，但能使直径约5～10㎜的周围玻璃表面产生严重的光学扭曲，所以又称“光畸变点”，使玻璃成品成为废品。 掉锡点的形态因在锡槽内所处的温度环境而不同。900℃温度附近区域落下，形成较圆的珠状体，并嵌入玻璃板中，嵌入深度约为其粒径的三分之一左右，冷却后手指甲抠不掉。低于800℃部位落下，嵌入玻璃板中较浅，冷却后能用指甲抠去。低于700℃部位落下在玻璃板上成了边缘体，酷似贴膜，无法抠下来。
p8-4混凝土护栏质量检验评定表
P8-4 混凝土护栏质量检验评定表 所属建设项目：分项工程名称：分项工程编号：所属分部工程：所属单位工程：工程部位：
填写说明 1、分项工程应按基本要求、实测项目、外观质量和质量保证资料等检验项目分别检查。 2、分项工程质量应在所使用的原材料、半成品、成品及施工控制要点等符合基本要求的规定、无外观质量限制缺陷且质量保证资料真实齐全时，方可进行检验评定。 3、表头中“所属建设项目”“所属单位工程”“所属分部工程”“施工单位”“监理单位”可以打印；“分项工程名称”和“工程部位”须手写。 4、“实测值或实测偏差值”列： 能填写实测值的项目必须填写实测值，否则可填写偏差值；检测频率必须满足要求。《公路工程质量检验评定标准》中以路段长度规定的检查频率为双车道路段的最低检查频率，对多车道应按车道数与双车道之比增加检查数量。 5、“平均值、代表值”列： 能计算代表值的项目必须填写代表值，其它填写平均值。 6、“合格判定”列： （1）关键项目的合格率应不低于95%，否则该检查项目为不合格。 （2）一般项目的合格率应不低于80%，否则该检查项目为不合格。 （3）有规定极值的检查项目，任一单个检测值不应突破规定极值，否则该检查项目为不合格。 （4）采用《公路工程质量检验评定标准》附录B至附录S所列方法进行检验评定的检查项目，不满足要求时，该检查项目为不合格。 7、混凝土护栏的外观质量应符合下列规定： （1）混凝土护栏表面的蜂窝、麻面、裂缝、脱皮等缺陷面积不得超过该面面积的0.5%；深度不得超过10mm。 （2）混凝土护栏块件的损边、掉角长度每处不得超过20mm。 （3）护栏线形应无凹凸、起伏现象。 8、“外观质量”项：应填写该分项工程外观质量情况描述或填写“符合要求”。 9、“质量保证资料”项：填写“真实、齐全”。 10、工程质量等级评定分为合格与不合格。 11、注：H为基础的设计厚度，以mm计。
