如何选择交流接触器、空开、过热继电器、电缆截面
已知一台低压380V电动机功率，试问应如何选择交流接触器、空开、过热继电器、电缆截面
电机如何配线？选用断路器，热继电器？
如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器
三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。
1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A，
2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方，
3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。
4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。
断路器继电器电机配线
电机如何配线？
（1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。
（2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量）
（3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量）
（4）120平方以上的大电缆的电流密度要更低一些，
断路器：
（1）断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。
热继电器？热继电器的整定值是电机额定电流是1.1倍。
交流接触器：交流接触器选择是电机流的2.5倍。这样可以保证长期频繁工作。
其他答案
根据电流来选择但一定要留有余量
看电机的铭牌，电流有好大，只有热继电器要选合适的，其它东西的电流大一倍就可以了。主要取决与电动机的功率,也就是工作电流的大小,交流接触器的额定电流应该比电动机的启动电流要大些,空气开关应大于或等于接触器的额定电流,热继电器一般有调节范围,应该把电动机的工作电流包括在热继电器电流调整的范围内即可.电缆可根据电机电流的大小及长度进行选择,15KW内近距离每平方毫米铜电缆可带3.5KW左右.
额定功率就是电动机铭牌上标注的的功率,计算公式是电流等于功率除以（1.732乘以电压乘以功率因数再乘以效率）功率因数一般选0.85，效率一般选取0.9.
交流接触器接线图图解
交流接触器接线图图解 第一、交流接触器在电动机直接启动电路中的应用 直接启动是低压电动机最基本的启动方式，应用范围很广，一般中小企业和农村的农副产品加工多使用这种启动方式。所谓低压电动机．通常是指额定电压为380V或660V的异步电动机。功率22kW及以下的电动机可采用直接启动方式，选用交流接触器作主开关，不推荐用胶盖开关合闸启动。那样安全性较差，曾发生过弧光烧人的事故。 电动机直接启动的一次电路和二次电路分别见图l和图2。 图1
图２ 所谓一次电路，是电动机绕组工作电流经过的电路元件和导线：二次电路是保证设备正常运行不可缺少的辅助电路．二次电路的主要功能有控制、测量、信号和保护等。使电动机启动运行和停止运行的电路是二次电路的控制功能电路；电压、电流、功率及功率因数等电参数的测量显示是其测量功能；运行和停止指示灯、异常报警声响等是二次信号回路的电路元件：热继电器、电动机保护器等元件可以实现电动机保护功能。下面具体分析电动机直接启动电路的工作过程。 图１中，三相电源的火线(相线)Ll、L2和L3接在隔离刀开关QS上端。QS 的作用是在检修时断开电源．使受检修电路与电源之间有一个明显的断开点，保证检修人员的安全。FU是一次回路的保护用熔断器。准备启动电动机时，首先合上刀开关QS，之后如果交流接触器KM主触点闭合,则电动机得电运行：接触器主触点断开，电动机停止运行。接触器触点闭合与否．则受二次电路控制。 图2中．FUl和FU2是二次熔断器． SBl是停止按钮．SB2是启动按钮．FH是热继电器的保护输出触点。按下SB2。交流接触器KMl的线圈得电，其主触点闭合，电动机开始运行。同时，接触器的辅助触点KMl-1也闭合。它使接触器线圈获得持续的工作电源，接触器的吸合状态得以保持。习惯上将辅助触点KMl一1称做自保(持)触点。 电动机运行中．若因故出现过流或短路等异常情况，热继电器FH(见图1)
接触器与热继电器选型表--实用.docx
施耐德电动机接触器与热继电器选型表 序 直接启动星三角启动备注功率断路器 号 接触器热继电器整定值接触器 *2接触器热继电器整定值 10.15C65N 3P D16A LC1-D09M7C LRD04C 0.56A 0.63~1A 20.37C65N 3P D16A LC1-D09M7C LRD06C 1~1.6A 1.1A 30.55C65N 3P D16A LC1-D09M7C LRD07C 1.5A 1.6~ 2.5A 40.75C65N 3P D16A LC1-D09M7C LRD07C 2A 1.6~2.5A 5 1.1C65N 3P D16A LC1-D09M7C LRD08C 2.5~4A 2.8A 6 1.5C65N 3P D16A LC1-D09M7C LRD08C 2.5~4A 3.7A 7 2.2C65N 3P D16A LC1-D18M7C LRD10C 4~6 5.3A 83C65N 3P D16A LC1-D18M7C LRD12C 5.5~87A 9 3.7C65N 3P D16A LC1-D18M7C LRD14C 7~108A
10 5.5C65N 3P D20A LC1-D18M7C LRD16C 9~1312A 117.5C65N 3P D25A LC1-D18M7C LRD21C 12~1815A LC1-D12M7C LC1-D09M7C LRD14C 7~107A 129C65N 3P D25A LC1-D25M7C LRD22C 17~2418A LC1-D18M7C LC1-D09M7C LRD16C 9~139A 1311C65N 3P D32A LC1-D32M7C LRD22C 17~2423A LC1-D18M7C LC1-D09M7C LRD16C 9~1311A 1415NSE100N3P 50A MA LC1-D40M7C LRD33 53C 30A LC1-D25M7C LC1-D12M7C LRD21C 12~1814A 23~32 15 18.5NSE100N3P 50A MA LC1-D25M7C LC1-D12M7C LRD22 17~2518A 1622NSE100N3P 50A MA LC1-D32M7C LC1-D18M7C LRD-32 23~3221A 1730NSE100N3P 50A MA LC1-D38M7C LC1-D18M7C LRD-35 30~3829A 1837NSE100N 3P 100A LC1-D50M7C LC1-D25M7C LRD-33 57 40A MA30~40 1945NSE100N 3P 100A LC1-D65M7C LC1-D38M7C LRD-33 59 47A MA48~65 2055NSE160N 3P 150A LC1-D65M7C LC1-D38M7C LRD-33 59 58A MA48~65 2175NSE160N 3P 150A LC1-D95M7C LC1-D50M7C LRD-33 63 78A MA63~80 2290 NSE250N 3P 220A LC1-D115M7C LC1-D65M7C LRD-43 65 99A
空开接触器热继电器按钮等元器件的结构和原理修订稿
空开接触器热继电器按钮等元器件的结构和原 理 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
空开、接触器、热继电器、按钮等元器件的结构和原理 授课人：王凯 控制电器按其工作电压的高低，以交流1200V、直流1500V为界，可划分为高压控制电器和低压控制电器两大类。 今天我们所说的空开、接触器、热继电器、按钮都属于低压电器。低压电器是一种能根据外界的信号和要求，手动或自动地接通、断开电路，以实现对电路或非电对象的切换、控制、保护、检测、变换和调节的元件或设备。 一、空开的结构和原理 空开的全名叫做空气开关，又称自动空气断路器，是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。 1、空气开关的结构 DZ5-20型自动空气开关 以DZ5－20型自动空气开关为例，其外形及结构如图（一）（二）所示。 DZ5－20型自动空气开关其结构采用立体布置，操作机构在中间。外壳顶部突出红色分断按钮和绿色停止按钮，通过贮能弹簧连同杠杆机构实现开关的接通和分断；壳内底座上部为热脱扣器，由热元件和双金属片构成，作过载保护，还有一电流调节盘，用以调节整定电流；下部为电磁脱扣器，由电流线圈和铁芯组成，作短路保护用，也有一电流调节装置，用以调节瞬时脱扣整定电流；主触头系统在操作机构的下面，由动触头和静触头组成，用以接通和分断主电路的大电流并采用栅片灭弧；另外，还有常开和常闭触头各一对，可以作为信号指示或控制电路用；主．辅触头接线柱伸出壳外，便于接线。 2、空气开关的动作原理
交流接触器接线图例
交流接触器接线图 电动机可逆运行控制电路的调试 1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。 2、检查接线无误后，通电试验，通电试验时为防止意外，应先将电动机的接线断开。 故障现象预处理： 1、不启动；原因之一，检查控制保险FU是否断路，热继电器FR接点是否用错或接触不良，SB1按钮的常闭接点是否不良。原因之二按纽互锁的接线有误。 2、起动时接触器“叭哒”就不吸了；这是因为接触器的常闭接点互锁接线有错，将互锁接点接成了自己锁自己了，起动时常闭接点是通的接触器线圈的电吸合，
接触器吸合后常闭接点又断开，接触器线圈又断电释放，释放常闭接点又接通接触器又吸合，接点又断开，所以会出现“叭哒”接触器不吸合的现象。 3、不能够自锁一抬手接触器就断开，这是因为自锁接点接线有误。 电动机可逆运行控制电路为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。线路分析如下： 一、正向启动： 1、合上空气开关QF接通三相电源 2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。 二、反向启动： 1、合上空气开关QF接通三相电源 2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L 3、L2、L1，即反向运行。
热继电器原理
热继电器原理 热继电器是一种电气保护元件。它是利用电流的热效应来推动动作机构使触头闭合或断开的保护电器，主要用于电动机的过载保护、断相保护、电流不平衡保护以及其他电气设备发热状态时的控制。 热继电器是用于电动机或其它电气设备、电气线路的过载保护的保护电器。 电动机在实际运行中，如拖动生产机械进行工作过程中，若机械出现不正常的情况或电路异常使电动机遇到过载，则电动机转速下降、绕组中的电流将增大，使电动机的绕组温度升高。若过载电流不大且过载的时间较短，电动机绕组不超过允许温升，这种过载是允许的。但若过载时间长，过载电流大，电动机绕组的温升就会超过允许值，使电动机绕组老化，缩短电动机的使用寿命，严重时甚至会使电动机绕组烧毁。所以，这种过载是电动机不能承受的。热继电器就是利用电流的热效应原理，在出现电动机不能承受的过载时切断电动机电路，为电动机提供过载保护的保护电器。 使用热继电器对电动机进行过载保护时，将热元件与电动机的定子绕组串联，将热继电器的常闭触头串联在交流接触器的电磁线圈的控制电路中，并调节整定电流调节旋钮，使人字形拨杆与推杆相距一适当距离。当电动机正常工作时，通过热元件的电流即为电动机的额定电流，热元件发热，双金属片受热后弯曲，使推杆刚好与人字形拨杆接触，而又不能推动人字形拨杆。常闭触头处于闭合状态，交流接触器保持吸合，电动机正常运行。 若电动机出现过载情况，绕组中电流增大，通过热继电器元件中的电流增大使双金属片温度升得更高，弯曲程度加大，推动人字形拨杆，人字形拨杆推动常闭触头，使触头断开而断开交流接触器线圈电路，使接触器释放、切断电动机的电源，电动机停车而得到保护。 可见，热继电器通常是直接断开接触器的控制回路来断开主回路的 由电阻丝做成的热元件，其电阻值较小，工作时将它串接在电动机的主电路中，电阻丝所围绕的双金属片是由两片线膨胀系数不同的金属片压合而成，左端与外壳固定。当热元件中通过的电流超过其额定值而过热时，由于双金属片的上面一层热膨胀系数小，而下面的大，使双金属片受热后向上弯曲，导致扣板脱扣，扣板在弹簧的拉力下将常闭触点断开。触点是串接在电动机的控制电路中的，使得控制电路中的接触器的动作线圈断电，从而切断电动机的主电路。 热继电器的基本结构 包括加热元件、主双金属片、动作机构和触头系统以及温度补偿元件。 热继电器的种类 热继电器的种类很多，常用的有JR0、JR16、JR16B、JRS和T系列。
接触器和热继电器区别
接触器在电路里起到什么作用 1就接触器简单来说，作用就是用小电流来控制大电流负载，可以远距离控制，同时可以自锁互锁，防止误动作造成事故，由于是小电流控制，使得保护电路简单可靠 2继电器和接触器在电路中分别起到什么作用 本质区别就是承受的载荷不同，电流容量大的是接触器，小的是继电器，还有区别使用在主回路的用接触器，控制回路用继电器。 3热继电器，接触器，断路器都能躲过电机的起动电流吗？为什么啊？里面的什么装置在起作用能 热继电器，启动前双金属片是冷的。启动电流虽大，加热双金属片也要有个过程。如果时间短，不会热到跳闸的地步。 其他两种情况也类似。 4简要说明热继电器，接触器的工作原理及电路中作用 接触器和热继电器都是电动机起动工作及保护线路中的器件，它们的作用是电动机出故障或负载超过额定负荷，电动机电流超过额定电流后，热继电器触点动作，一般是常闭触点打开，切断了给电动机供电的接触器线圈回路，接触器开路，切断了电动机电源，保护了电动机，避免了损坏 5指出接触器，继电器在电路中的作用，并说明它们在实际电路应用中有何区 接触器的作用是用来接通和分断较大的电流信号，驱动电机等功率设备； 继电器的作用是用来进行信号的转换，不同电压等级的设备之间控制信号的接口，其触点承载能力一般较小，用来驱动接触器等电器元件。 6简要说明热继电器，接触器的工作原理及电路中作用 接触器和热继电器都是电动机起动工作及保护线路中的器件，它们的作用是电动机出故障或负载超过额定负荷，电动机电流超过额定电流后，热继电器触点动作，一般是常闭触点打开，切断了给电动机供电的接触器线圈回路，接触器开路，切断了电动机电源，保护了电动机，避免了损坏。 7试以三相笼型异步电动机单向Y/△降压启动为例，说明动力电路及继电器-接触器控制线路的特点 这玩意有什么特点，无非就是启动的时候电机内绕组接成星形，电机内每相绕组电压为220V。 正常运行时，电机内绕组接成三角形，电机内每相绕组电压为380，才用星三角启动，可以降低启动时的电压 8指出接触器，继电器在电路中的作用，并说明它们在实际电路应用中有何区 接触器的作用是用来接通和分断较大的电流信号，驱动电机等功率设备； 继电器的作用是用来进行信号的转换，不同电压等级的设备之间控制信号的接口，其触点承载能力一般较小，用来驱动接触器等电器元件。 举例说明自锁，互锁的作用 假设有两个接触器：A，B，分别控制两台电机。A接触器的起动接点为Qa，把A的常开辅助点，并联于Qa，即为自锁。 自锁的作用：起动接点Qa闭合，A接触器吸上，A的常开辅助点闭合，即使Qa断开，A接触器由自己的辅助点保持吸上状态，此为自锁。 把A的常闭辅助点串联在B接触器的线圈回路；同时，把B的常闭辅助点串联在A接触器的线圈回路，则为互锁。 互锁的作用：A接触器吸上；则B接触器不能吸上，反之亦然。
空开、接触器、热继电器按钮等元器件的结构和原理
空开、接触器、热继电器、按钮等元器件的结构和原理 授课人：王凯控制电器按其工作电压的高低，以交流1200V、直流1500V为界，可划分为高压控制电器和低压控制电器两大类。 今天我们所说的空开、接触器、热继电器、按钮都属于低压电器。低压电器是一种能根据外界的信号和要求，手动或自动地接通、断开电路，以实现对电路或非电对象的切换、控制、保护、检测、变换和调节的元件或设备。 一、空开的结构和原理 空开的全名叫做空气开关，又称自动空气断路器，是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。 1、空气开关的结构 DZ5-20型自动空气开关 以DZ5－20型自动空气开关为例，其外形及结构如图（一）（二）所示。 DZ5－20型自动空气开关其结构采用立体布置，操作机构在中间。外壳顶部突出红色分断按钮和绿色停止按钮，通过贮能弹簧连同杠杆机构实现开关的接通和分断；壳内底座上部为热脱扣器，由热元件和双金属片构成，作过载保护，还有一电流调节盘，用以调节整定电流；下部为电磁脱扣器，由电流线圈和铁芯组成，作短路保护用，也有一电流调节装置，用以调节瞬时脱扣整定电流；主触头系统在操作机构的下面，由动触头和静触头组成，用以接通和分断主电路的大电流并采用栅片灭弧；另外，还有常开和常闭触头各一对，可以作为信号指示或控制电路用；主．辅触头接线柱伸出壳外，便于接线。 2、空气开关的动作原理
如图（三）所示，1、2为自动空气开关的三副主触头（1为动触头，2为静触头），它们串联在被控制的三相电路中。当按下接触按钮14时，外力使锁扣3克服反力弹簧16的斥力，将固定在锁扣上面的动触头1与静触头2闭合，并由锁扣锁住搭钩4，使开关处于接通状态。 当开关接通电源后，电磁脱扣器．热脱扣器及欠电压脱扣器若无异常反应，开关运行正常。当线路发生短路或严重过载电流时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器6产生足够大的吸力，将衔铁8吸合并撞击杠杆7，使搭钩4绕转轴座5向上转动与锁扣3脱开，锁扣在反力弹簧16的作用下将三副主触头分断，切断电源。 当线路发生一般性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件13产生一定热量，促使双金属片12受热向上弯曲，推动杠杆7使搭钩与锁扣脱开，将主触头分断，切断电源。 欠电压脱扣器11的工作过程与电磁脱扣器恰恰相反，当线路电压正常时电压脱扣器11产生足够的吸力，克服拉力弹簧9的作用将衔铁10吸合，衔铁与杠杆脱离，锁扣与搭钩才得以锁住，主触头方能闭合。当线路上电压全部消失或电压下降至某一数值时，欠电压脱扣器吸力消失或减小，衔铁被拉力弹簧9拉开并撞击杠杆，主电路电源被分断。同样道理，在无电源电压或电压过低时，自动空气开关也不能接通电源。 3、使用原则 1、自动空气开关的额定工作电压≥线路额定电压。 2、自动空气开关的额定电流≥线路负载电流。 3、热脱扣器的整定电流=所控制负载的额定电流。 4、电磁脱扣器的瞬时脱扣整定电流>负载电路正常工作时的峰值电流。 二、接触器的结构和原理 1、分类 通用接触器可大致分以下两类。
常用继电器-接触器控制电路解析
常用继电器-接触器控制电路解析 1.利用速度继电器对三相异步电动机反接制动 原理：SB2按下→KM1有电且自锁→电机全压启动，转速很快达到120r/min，此时速度继电器触点动作，为反接制动做好准备→当SB1按下→KM1失电，同时KM2得电并自锁保持，串接制动电阻R反接制动（将电流消耗到电阻R上）→转速迅速下降，当转速小于100r/min时，速度继电器的触点复位→切断KM2，使其失电，制动过程结束。 2.三相异步电动机Y-?起动 原理：SB1（起动按钮）按下→KM1得电并且自锁，同时时间继电器KT得电（开始计时），KM3得电→KM1,KM3得电，三相异步电动机接成Y型起动→当设定的时间到达后，延时继电器KT的延时断开触点使KM3失电，延时继电器KT的延时接通触点使KM2得电→此时KM1得电，KM2得电，KM3失电→三相异步电动机接成?起动。
3.定子串电阻降压启动 原理：SB1按下→KM2得电，并且自锁，同时时间继电器，KT得电开始计时→KM2得电，定子串接电阻R降压启动→当设定的时间到后，KT的延时接通触点使KM1得电，并且自锁→KM1得电，在主电路中相当于短接了电阻R，三相异步电动机全压运行。 4.自耦变压器降压启动（带指示灯） 原理：SB2按下→KM1得电并且自锁，同时KT得电（开始计时）→KM1有电，在主电路中，自耦变压器抽头降压启动→当设定时间到后，延时继电器常开触点闭合，中间继电器K得电并自锁→使得KM1断电，KM2得电→三相异步电动机全压工作。 控制电路中的变压器使指示灯工作在安全电压下（一般，交流36V）→HL3为上电指示灯（K和KM1均不得电）；HL2为降压启动指示灯（K失电，但KM1得电）；HL3为全压工作指示灯（KM2得电）。

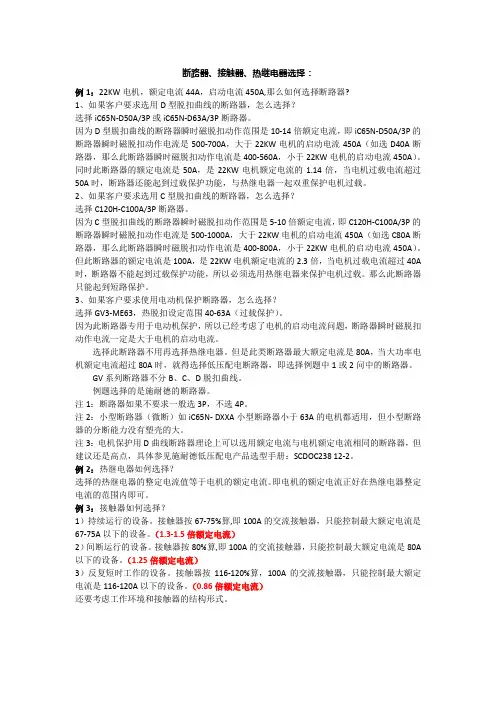

(完整版)断路器接触器热继电器如何选用
