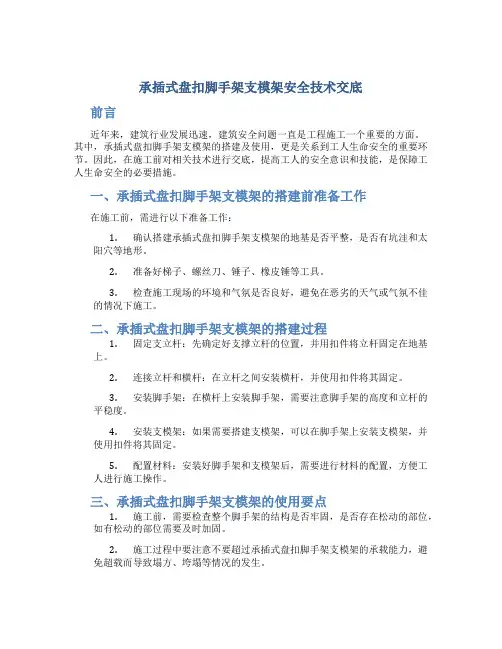

承插式盘扣脚手架支模架安全技术交底80759
安全技术交底记录
本文档部分内容来源于网络，如有内容侵权请告知删除，感谢您的配合！
支架现浇梁支架安装施工技术交底(图文并茂)
支架现浇梁支架安装施工技术交底 1.交底范围 本交底适用于斑竹互通立交匝道桥支架现浇梁支架安装施工技术交底。 2.施工准备 （1）墩柱系梁浇注完成，墩顶标高确定。并经过监理单位复核，是否与设计图纸及加工配料单相同。 （2）现浇支架搭设场地处理平整、坚实，承载力满足设计及规范要求，同时做好地面的排水处理，设置排水沟。 （3）搭设人员必须经过专业技术培训和专业考试合格后，持证上岗。 （4）进入施工现场的钢管支架及构配件质量经检验合格，构配件应按品种、规格分类堆码，并标挂数量规格铭牌备用。构配件堆放场地应排水畅通、无积水。 3.工艺流程图 4.施工步骤 施工步骤一：测量放样、支架布设 （1）支架高度测量：支架搭设前首先进行支架高度计算，搭设高度=同断面箱梁底板高程 - 现场实测地基基础高程（支架搭设平均高16m）。 （2）施工范围放线：放出现浇箱梁投影面积，由此确定支架搭设作业范围。 （3）支架布设： ①根据箱梁的单位面积平均重量, 以验算竖杆的允许荷载确定支架搭设尺寸。当步距为0.6m时，竖杆允许荷载为40KN/根；步距为1.2m时，允许荷载为30KN/根；步距为1.8m时，允许荷载为25KN/根；步距为2.4m 时，允许荷载为20kN/根。 ②支架搭设采用承插 型盘扣式钢管支架，支架布 设根据已审核通过的专项 施工方案验算结果布置，纵 向间距按1.2m布置，横向 间距按0.9m布置，腹板位 置加密至0.6m布置，水平 杆按照1.2m布置。 （4）支架定位放线：按照支架布设间距放出可调底座准确位置，带线尺量做好标记。 操作要点：模板支架布设施工前应根据施工对象情况、地基承载力、搭设高度，编制专项施工方案，经审核批准后实施。 质量标准：纵向间距按1.2m布置，横向间距按0.9m布置，腹板位置加密至0.6m布置，水平杆按照1.2m布置。 交底人：复核人：交底接收人：1
盘扣架安全技术交底(通用版)
Companies want to improve production, safety is the top priority. The occurrence of unsafe accidents must be stifled in the cradle. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 盘扣架安全技术交底(通用版)
盘扣架安全技术交底(通用版)导语：企业想要提高生产，安全问题就是重中之重。如果不具备安全管理条件，企业生产就不能顺利进行。想要企业顺利生产，就要不断更新安全技术，把不安全事故的发生扼杀在摇篮中。 一、交底内容 1、支架搭设必须按盘扣支架支撑体系施工方案施工。必须持有《特种作业人员操作证》的专业架子工进行，上岗前必须进行安全教育考试，合格后方可上岗； 2、在盘扣支架支撑体系上作业人员必须穿防滑鞋，正确佩戴使用安全带，着装灵便； 3、进入施工现场必须佩带合格的安全帽，系好下颚带，锁好带扣； 4、登高（2米以上）作业时必须系合格的安全带，系挂牢固，高挂低用； 5、盘扣支架支撑体系上作业人员应作好分工、配合，传递杆件应把握好重心，平稳传递； 6、架设材料要随上随用，以免放置不当掉落伤人； 7、在搭设作业中，地面上配合人员应避开可能落物的区域； 8、严禁在盘扣支架支撑体系上作业时嬉戏、打闹、躺卧，严禁攀
爬支架； 9、严禁酒后上岗，严禁高血压、心脏病、癫痫病等不适宜登高作业人员上岗作业； 10、搭拆盘扣支架支撑体系时，要有专人协调指挥，地面应设警戒区，要有旁站人员看守，严禁非操作人员入内； 11、搭设盘扣支架支撑体系时模板支架立杆搭设位置应按专项施工方案放线确定，不得任意搭设。 12、支架水平方向搭设，首先应根据立杆位置的要求布置可调底座，接着插入四根立杆，将水平杆、斜杆通过扣接头上的楔形插销扣接在立杆的连接盘上形成基本的架体单元，并以此向外扩展搭设成整体支撑体系。垂直方向应搭完一层以后再搭设次层，以此类推。 13、调底座和垫板应准确地放置在定位线上，并保持水平，垫板应平整、无翘曲，不得采用已开裂垫板。 14、立杆应通过立杆连接套管连接，在同一水平高度内相邻立杆连接套管接头的位置应错开；水平杆扣接头与连接盘通过插销连接，应采用榔头击紧插销，保证水平杆与立杆连接可靠。 15、每搭完一步支模架后，应及时校正水平杆步距，立杆的纵、横距，立杆的垂直偏差与水平杆的水平偏差。控制立杆的垂直偏差不
内盘扣式脚手架方案交底讲课讲稿
内盘扣式脚手架方案 交底
技术交底记录 表C2-1 资料编号 工程名称 北京新机场南航基地第一标段机务维修设施项目 施工单位 北京建工集团有限责任公 司 审核人 分包单位 孝感双德 □施组总设计交底 □单位工程施组交底 □施工方案交底 □专项施工方案交底 □施工作业交底 交底部位 内操作架 接受交底范围 承插型盘扣式钢管支架 交底内容： 一、工程概况 根据施工现场实际情况搭设双排盘扣式钢管脚手架作为室内砌体施工操作架，立杆纵距1.5m ，横距1.2m ，步距1m ，每5跨通高布置竖向剪刀撑，水平斜杆应每隔5跨对向通高设置。作业层满铺钢脚手板，防护栏杆高于作业层1米，且在0.5米高处设置防护中栏杆，作业层设置180mm 高挡脚板，且作业层两侧满布密目网。脚手架整跨布置，连墙件3步3跨设置，与结构柱或钢结构柱抱柱连接，中间设置一道连墙件，有结构梁或钢结构梁时，与之抱梁连接，无结构梁或钢结构梁时，墙体两侧双排架对拉连接。砌筑外墙时，为保证砌筑操作距离，室内操作架在结构柱或钢柱处断开靠近柱一侧脚手架，同时采用抱柱形式连接，如图所示。 室内二次结构墙体砌筑可采用可移动式门式架，架体高度不得大于8m 。立杆距离墙面不得大于150mm ，满足施工操作。
班组的选择都要提高标准和要求。 本工程工期紧张，脚手架施工是确保工期的主要因素，应尽可能优化脚手架施工方案为工期提供保障。 二次结构墙体形式多样，操作架需根据墙体形式局部调整，并采取相应加固措施。 2#航材库操作架较高，按要求与结构钢柱刚性连接，四周立面剪刀撑连续设置，保证操作架整体刚度。 二次结构操作架要随墙体砌筑高度同步提升，同时脚手架下通长铺设垫板。 3.2.1 使用限定 本工程脚手架只限于操作使用，不得将重物堆于架体上。作业层活荷载标准值不得大于 3kN/㎡，同时施工层数为2层，总作业层活荷载标准值不大于5kN/㎡。脚手板铺设层数为3层。基本风压按0.3kN/㎡取值。 3.2.2 脚手架搭设技术内容 3.2.2.1脚手架基础施工 本工程脚手架基础为回填土地基、混凝土地面，脚手架搭设前应清除障碍物，回填土地基应平整，且承载力应不小于150kPa，做好排水措施，验收合格后，放线定位。对于回填土地基，垫板采用标准脚手板，对于混凝土地面，垫板采用钢制垫片。 3.2.2.2 架体施工 （1）落地式外脚手架 操作架平面图
高支模安全技术交底(标准版)
高支模安全技术交底(标准版) Establish a safety production responsibility system. Implement specific work safety divisions, clearly distinguish rewards and punishments, and assign responsibilities to individuals. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0691
高支模安全技术交底(标准版) 一、支撑架搭设的要求： 1.严格按照设计尺寸搭设，立杆和水平杆的接头均应错开在不同的框格层中设置； 2.确保立杆的垂直偏差和横杆的水平偏差小于《扣件架规范》的要求； 3.确保每个扣件和钢管的质量是满足要求的，每个扣件的拧紧力矩都要控制在45-60N.m，钢管不能选用已经长期使用发生变形的； 4.地基支座的设计要满足承载力的要求。 二、模板支架的设计、搭设、拆除与使用 模板支架的设计、搭设、拆除与使用必须遵守国家有关建筑安装工程施工安全、防火、临电等规范和规定。 1、模板支架的搭设和拆除前必须对工人进行安全交底，并形成
交底文件。 2、搭、拆模板必须有稳固的登高工具；工人登高作业必须佩戴好安全带；在模板的紧固件、连接件、支撑件未安装完毕前，不得站立在模板上操作。 3、搭拆模板支架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。 4、模板的预留孔洞、电梯井口等处应架设防护架、防护网，防止人员和物体坠落； 5、操作工具及模板的连接件要随手放入工具袋内，严禁放在模板支架或操作平台上； 6、拆下的模板等严禁抛掷，要有人接应传递，按指定地点堆放。 7、不得任意改变构架结构及尺寸；不得使用不合格杆配件和材料；不得任意减少或改变防护设施；必须在规定的时间按规定操作程序搭设；搭设过程中必须及时设置拉撑杆件；拆除过程中不得过早拆除拉撑杆件。 8、不得随意增加上架人员和材料，引起超载；不得随意拆除构
盘扣脚手架技术交底记录
技术交底书表格编号1310 项目名称新建上海至南通铁路HTZQ-Ⅵ标第页 共页交底编号HTZQ6B+2+JSJD+ 工程名称跨宝钱公路特大桥DK125+415.44-DK130+294.68 设计文件图号沪通平安施（桥）-33 施工部位墩身施工防护脚手架 交底日期2015年4月15日 技术交底内容： 1、墩身施工防护脚手架搭设 附件及附图： 脚手架布置图
技术交底书 单位：中铁一局集团有限公司沪通铁路Ⅵ标二分部编号：HTZQ6B-2-JSJD- 工程名称跨宝钱公路特大桥交底日期 交底项目墩身防护脚手架搭设交底号JSJD- 交底内容： 一、工程概况 （直壁墩及45:1二分部跨宝钱公路特大桥共有圆端型桥墩149个,桥台1个， 坡度墩），墩高3～16.96m。 二、采用新型盘扣脚手架简介 我分部选取的是最新型的墩身防护脚手架，他是一种新型的便捷式支撑脚手架，主要有以下优点： 1、具有可靠的双向自锁能力； 2、无任何活动零件，运输、存储、搭设、拆除方便快捷； 3、受力性能合理，可以自由调节，安全性、稳定性优于碗扣式和门式。 4、其他材料均符合相应的行业标准和标准化施工要求。 盘扣式脚手架参数表
三、脚手架布置及施工工艺步骤 3.1脚手架布置 墩身施工选择盘扣式脚手架，具体布置图见附件。 以109#墩搭设脚手架为例：墩身脚手架采用10m高墩身形式进行布置，脚手架顶部高出墩顶 1.2m。墩身采用双排盘扣式脚手架，施工时应满足《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010中相关要求。脚手架距墩顶每侧距离为500mm，双排间距为900mm；脚手架扫地杆高度为200mm，底部设置100*100mm底托；脚手架立杆的纵距为1.5m，横距为0.9m，立杆的高度为2m；在每孔脚手架内设置一道斜杆支撑。上下人行通到沿脚手架内逐级上升布置，采用定制材料挂接。具体布置见后附图。 3.2工艺流程 1．脚手架搭设工艺流程：场地平整、夯实基础承载力检测材料准备定位设置底座纵向扫地杆立杆横向扫地杆小横杆大横杆剪刀撑铺跳板安装防护栏及安全网。 2．定距定位：根据模板构造要求，在墩身四角用尺量出内、外立杆离墩身的距离，并做好标记；分出立杆位置，标记；垫板（垫木）、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。 3.3施工步骤 3.1．1地基处理
支模架拆除安全技术交底 -
模板支架拆除安全技术交底 工程名称：张江集电港四期西块新建项目 施工单位上海建工二建集团建设单位张江集成电路产业区开发有限公司交底部门交底人施工期限年月日 接受交底班组或员工签名： 交底内容： 第一节模板支架拆除 1、拆模板前班组长组织施工人员进行针对性的安全技术交底学习，熟悉拆除工序流程和技术要领。 2、支拆模板时，2米以上高处作业设置可靠的立足点，并有相应的安全防护措施。拆模顺序应遵循先支后拆，后支先拆，从上往下的原则。 3、模板拆除前必须有混凝土强度报告，强度达到规定要求后方可拆模。 ①侧模在混凝土强度能保证构件表面及棱角不因拆除模板而受损坏后方可拆除。 ②底模拆除梁长≥6米，混凝土强度达到100%；＜6米混凝土强度达到75%；悬臂 构件达到100%后方可拆除。 ③板底模＜2米，混凝土强度达到50%，＞2米＜8米混凝土强度达到75%方可拆除。 4、模板拆除前必须办理拆除模审批手续，经技术负责人、监理审批签字后方可拆除。 5、板模拆除，先拆除斜拉杆或斜支撑再卸掉柱箍和串心螺杆，然后用撬棍轻轻撬动模板使模板与混凝土脱离，然后一块块往下传递到地面。 6、墙模板拆除，先拆除穿墙螺丝，再拆水平撑和斜撑，再用撬棍轻轻撬动模板，使模板离开墙体，然后一块块往下传递，不得直接往下抛。 7、楼板、梁模拆除，应先拆除楼板底模，再拆除侧帮模，楼板模板拆除应先拆除水平拉杆，然后拆除板模板支柱，每排留1～2根支柱暂不拆，操作人员应站在已拆除的空隙，拆去近旁余下的支柱使木档自由坠落，再用钩子将模板钩下。等该段的模板全部脱落后，集中运出集中堆放，木模的堆放高度不超过2米。楼层较高，支模采用双层排架时，先拆除上层排架，使木档和模板落在底层排架上，上层钢模全部运出后再拆底层排架，有穿墙螺丝的应先拆除穿墙螺杆，再拆除梁侧模和底模。 第二节安全要求（含防雷措施） 1、进入施工现场人员必须戴好安全帽，高空作业人员必须佩带安全帽，并应系牢。
内盘扣式脚手架方案交底
技术交底记录 表C2-1 资料编号 工程名称 北京新机场南航基地第一标段机务维修设施项目 施工单位 北京建工集团有限责任公司 审核人 分包单位 孝感双德 □施组总设计交底 □单位工程施组交底 □施工方案交底 □专项施工方案交底 □施工作业交底 交底部位 内操作架 接受交底范围 承插型盘扣式钢管支架 交底内容： 一、工程概况 根据施工现场实际情况搭设双排盘扣式钢管脚手架作为室内砌体施工操作架，立杆纵距1.5m ，横距1.2m ，步距1m ，每5跨通高布置竖向剪刀撑，水平斜杆应每隔5跨对向通高设置。作业层满铺钢脚手板，防护栏杆高于作业层1米，且在0.5米高处设置防护中栏杆，作业层设置180mm 高挡脚板，且作业层两侧满布密目网。脚手架整跨布置，连墙件3步3跨设置，与结构柱或钢结构柱抱柱连接，中间设置一道连墙件，有结构梁或钢结构梁时，与之抱梁连接，无结构梁或钢结构梁时，墙体两侧双排架对拉连接。砌筑外墙时，为保证砌筑操作距离，室内操作架在结构柱或钢柱处断开靠近柱一侧脚手架，同时采用抱柱形式连接，如图所示。 室内二次结构墙体砌筑可采用可移动式门式架，架体高度不得大于8m 。立杆距离墙面不得大于150mm ，满足施工操作。
3.2.2 脚手架搭设技术内容 3.2.2.1脚手架基础施工 本工程脚手架基础为回填土地基、混凝土地面，脚手架搭设前应清除障碍物，回填土地基应平整，且承载力应不小于150kPa，做好排水措施，验收合格后，放线定位。对于回填土地基，垫板采用标准脚手板，对于混凝土地面，垫板采用钢制垫片。 3.2.2.2 架体施工 （1）落地式外脚手架 操作架平面图
盘扣式脚手架技术交底
一、交底内容： l.脚手架搭设必须按盘扣脚手架支撑体系施工方案施工。必须持有《特种作业人员操作证》的专业架子工进行，上岗前必须进行安全教育考试，合格后方可上岗； 2.在盘扣脚手架支撑体系上作业人员必须穿防滑鞋，正确佩戴使用安全带，着装灵便； 3.进入施工现场必须佩带合格的安全帽，系好下颚带，锁好带扣； 4.登高（2米以上）作业时必须系合格的安全带，系挂牢固，高挂低用； 5.盘扣脚手架支撑体系上作业人员应作好分工、配合，传递杆件应把握好重心，平稳传递； 8.架设材料要随上随用，以免放置不当掉落伤人； 9.在搭设作业中，地面上配合人员应避开可能落物的区域； 10.严禁在盘扣脚手架支撑体系上作业时嬉戏、打闹、躺卧，严禁攀爬脚手架； 11.严禁酒后上岗，严禁高血压、心脏病、癫痫病等不适宜登高作业人员上岗作业； 12.搭拆盘扣脚手架支撑体系时，要有专人协调指挥，地面应设警戒区，要有旁站人员看守，严禁非操作人员入内； 13搭设盘扣脚手架支撑体系时模板支架立杆搭设位置应按专项施工方案放线确定，不得任意搭设。 14、支架水平方向搭设，首先应根据立杆位置的要求布置可调底座，接着插入四根立杆，将水平杆、斜杆通过扣接头上的楔形插销扣接在立杆的连接盘上形成基本的架体单元，并以此向外扩展搭设成整体支撑体系。垂直方向应搭完一层以后再搭设次层，以此类推。 15、调底座和垫板应准确地放置在定位线上，并保持水平，垫板应平整、无翘曲，不得采用已开裂垫板。 16、立杆应通过立杆连接套管连接，在同一水平高度内相邻立杆连接套管接头的位置应错开；水平杆扣接头与连接盘通过插销连接，应采用榔头击紧插销，保证水平杆与立杆连接可靠。 17、每搭完一步支模架后，应及时校正水平杆步距，立杆的纵、横距，立杆的垂直偏差与水平杆的水平偏差。控制立杆的垂直偏差不应大于H/500，且不得大于50mm。 18、模板支架搭设应与模板施工相配合，可利用可调底座和可调托座调整底模标高。 19、建筑楼板多层连续施工时，应保证上下层支撑立杆在同一轴线上。 20、支架搭设完成后混凝土浇筑前应由项目技术负责人组织相关人员进行验收，符合专项施工方案后方可浇筑混凝土21、盘扣脚手架支撑体系在使用期间，严禁拆除与架子有关的任何杆件，必须拆除时，应经项目部主管领导批准； 22.盘扣脚手架支撑体系基础必须平整夯实，具有足够的承载力和稳定性，立杆下必须放置垫座和通板； 23.搭盘扣脚手架支撑体系时必须设置物料提上、吊下设施，严禁抛掷； 24.盘扣脚手架支撑体系搭设完后，要经有关人员验收，填写验收合格单后方可投入使用； 25.遇6级（含）以上大风天、雪、雾、雷雨等特殊天气应停止架子作业。雨雪天气后作业时必须采取防滑措施； 26. 盘扣脚手架支撑体系必须与建筑物拉结牢固，需安设防雷装置，接地电阻不得大于4Ω； 27.模板支架可调托座伸出顶层水平杆或双槽钢托梁的悬臂长度严禁超过650mm，且丝杆外露长度严禁超过400mm，可调托座插入立杆或双槽钢托梁长度不得小于150mm。 28.其材质应符合现行国家标准《钢管脚手架扣件》（GB/15831）的规定，采用其它材料制作的扣件，应有试验证明其质量符合该材料规定方可使用。搭设和验收必须符合（建筑施工承插型盘扣式钢管支架安全技术规范）JGJ231-2010。二、安全措施： 1、设现场安全监护人员明确其职责； 2、作业区周边设置安全围挡及警示牌或警戒线； 3、登高（2米以上）作业时必须系合格的安全带，系挂牢固，高挂低用，应穿防滑鞋，应把手头工具放在工具袋内；高处拆除作业应设计搭设专用的脚手架或作业平台。若作业人员在拟拆除的建筑物结构、部分上操作，必须确定其结构是稳固的； 4、全面检查盘扣脚手架支撑体系连接，连墙件、支撑体系等是否牢固。 5盘扣脚手架支撑体系拆除安全技术措施应由工长逐级进行书面技术交底；拆除中途不得换人，如更换人员必须重新进行安全技术交底。 6、拆除前，班组要学习安全技术操作规程，
承插式盘扣脚手架支模架安全技术交底
1.3.5 安全技术交底记录表 编号：
21、盘扣脚手架支撑体系在使用期间，严禁拆除与架子有关的任何杆件，必须拆除时，应经项目部主管领导批准； 22.盘扣脚手架支撑体系基础必须平整夯实，具有足够的承载力和稳定性，立杆下必须放置垫座和通板； 23.搭盘扣脚手架支撑体系时必须设置物料提上、吊下设施，严禁抛掷； 24.盘扣脚手架支撑体系搭设完后，要经有关人员验收，填写验收合格单后方可投入使用； 25.遇6级（含）以上大风天、雪、雾、雷雨等特殊天气应停止架子作业。雨雪天气后作业时必须采取防滑措施； 26. 盘扣脚手架支撑体系必须与建筑物拉结牢固，需安设防雷装置，接地电阻不得大于4Ω； 27.模板支架可调托座伸出顶层水平杆或双槽钢托梁的悬臂长度严禁超过 650mm，且丝杆外露长度严禁超过400mm，可调托座插入立杆或双槽钢托梁长度不得小于150mm。 28.其材质应符合现行国家标准《钢管脚手架扣件》（GB/15831）的规定，采用其它材料制作的扣件，应有试验证明其质量符合该材料规定方可使用。搭设和验收必须符合（建筑施工承插型盘扣式钢管支架安全技术规范）JGJ231-2010。 二、安全措施： 1、设现场安全监护人员明确其职责； 2、作业区周边设置安全围挡及警示牌或警戒线； 3、登高（2米以上）作业时必须系合格的安全带，系挂牢固，高挂低用，应穿防滑鞋，应把手头工具放在工具袋内；高处拆除作业应设计搭设专用的脚手架或作业平台。若作业人员在拟拆除的建筑物结构、部分上操作，必须确定其结构是稳固的； 4、全面检查盘扣脚手架支撑体系连接，连墙件、支撑体系等是否牢固。 5盘扣脚手架支撑体系拆除安全技术措施应由工长逐级进行书面技术交底；拆除中途不得换人，如更换人员必须重新进行安全技术交底。 6、拆除前，班组要学习安全技术操作规程，班组必须对拆架人员进行安全交底，交底要有记录，交底内容要有针对性，拆盘扣脚手架支撑体系的注意事项必须讲清楚。 7、拆盘扣脚手架支撑体系前在地上用安全警示带先设好安全警示范围，并设专人进行监护，没有监护人，没有安全员或工长在场，外架不准拆除；另指派一个责任心强、技术水平高的班组长担任指挥，负责拆除工作的全部安全作业；严禁一切非操作人员入内。 8、清除盘扣脚手架支撑体系上的杂物及地面障碍物；如盘扣脚手架支撑体系上的混凝土、砂浆块、扣件、活动钢管及材料等，过程中防止物体高空坠落伤人。9、划出工作区，并作明显标志，设专人看管，禁止行人入内。 10、拆除高处盘扣脚手架支撑体系的作业人员，必须戴安全帽，系安全带，穿软底防滑鞋。 三、盘扣脚手架支撑体系拆除工艺拆除工艺流程： 1、严格遵守拆除顺序，由上而下，后搭者先拆，先搭者后拆。 2、专人统一指挥，上下呼应，动作协调。拆除的盘扣脚手架支撑体系材料：钢管、配件、安全网等立即人工转运到指定堆放场地。 四、盘扣脚手架支撑体系拆除要求及注意事项，拆盘扣脚手架支撑体系原则：由
承插型盘扣式钢管支架技术交底大全
承插型盘扣式钢管支架 （技术交底） 1、施工前准备 a)、认真做好承插型盘扣式支撑的施工安全、技术交底资料。 b)、项目部组织现场管理人员和施工工人认真学习施工图纸和建筑施工承插型盘扣式钢管支架安全技术规程。 c)、组织插型盘扣式支架的材料进场并按计划堆放。 2、施工部署 根据施工平面图，施工组织设计，架体的平面、立面、剖面和节点构造详图计算每一施工区域所需要的配件数量。在平面图中给房间编号，按照每个房间的模板配置图及各房间构配件的用量。严格按其施工。 3、施工工艺 3.1 施工工艺 ①将第一根主梁支起，可以由下面两人递与上面两人，而后由下面2人将顶杆插入主梁销片并旋转锁紧，也可由下边2人先将顶杆插入主梁销片，直接将主梁举起，其主梁离边墙的距离以计划料时的尺寸为准，同时保证主梁上平面与梁帮上平面高度一致。将第二根主梁支起，将副梁安装在两根主梁之间，依此类推，将整个房间支完。 ②通过调整顶杆上的空心丝杠或底座丝杠将主梁上平面调整到与梁帮上面水平一致。
③铺模，以1220×2440mm规格的模板为例，铺模板时，模板2440 mm平行于主梁，以主梁外套顶端开始，以保证通过调整活节位置使另一1220mm边落在1根副梁的中心线上。当模板出现翅曲等变形时，可用Φ2.5*25的钢钉（水泥钉）将模板边钉在副梁上，严格禁止在主梁上钉钉以免影响抽拉。 ④模板安装完毕后，全面检查扣件螺栓，斜撑是否坚固稳定，模板拼逢是否严密。 在剪力墙结构中使用顶板支撑结构，第一根主梁要紧贴墙体，当最后一根主梁与墙体出现空隙大于100mm时，采取加一根独立的主梁解决，以免影响支撑质量。 在框架或框剪结构中使用不带横拉杆的顶板模板支撑结构最后的方 法就是先做明柱和悬空梁模而后再做顶模。 3.2立杆在房间的定位方法：以房间的任意一个墙角为起始点，根据方案中立杆到墙面的距离用尺子设定立杆（具体方法见立杆定位示意图），另沿十字线或T字线互相垂直的两个方向立两根立杆，用所需要长度的两根横杆将三根立杆插卡连接起来，然后在四边形的第四个角立一根立杆，再用两根横杆将四根立杆插卡连接成四边形。安装三角架时必须用榔头将插卡敲击到位。（最忌讳的：就是立杆和横杆未形成四边形及未调方正，即垂直度未调准以前，用榔头敲击插卡！）按上述方法完成支架的支搭。
支模架安全技术交底
附件26 安全技术交底 表格编号 技术交底书 项目名称宁波至奉化城际铁路土建工程TJFH04标第 1 页 交底编号共 3 页 工程名称现浇箱梁支模架施工 设计文件图号 施工部位箱梁 交底日期 2017.10.1 技术交底内容： 一、技术交底范围：现浇箱梁支模架施安全交底。 二、现场实际情况：当前施工正处大干时期，现场劳动强度较大，易产生疲劳，且天气逐渐变冷，不确定环境因素较多，处于安全事故高发时段，现场安全施工，不容忽视。 三、安全要求 交底内容：碗扣式钢管脚手架搭设与拆除 1.碗扣式钢管脚手架搭设的安全技术要求 (1)脚手架搭设前，要先学习脚手架施工组织设计。明确使用荷载，确定脚手架平面、如布置，列出构件用量表，制订构件供应和周转计划等。 (2)所有构件，必须经检验合格后方能投人使用。 (3)立杆基础施工应满足要求，清除组架范围内的杂物，平整场地，做好排水处理。 (4)接头搭设： 1)接头是立杆同横杆、斜杆的连接装置，应确保接头锁紧。搭设时，先将上碗扣搁置在限位销上，将横杆、斜杆等接头插入下碗扣，使接头弧面与立杆密贴，待全部接头插入后，将上碗扣套下，并用榔头顺时针沿切线敲击上碗扣凸头，直至上碗扣被限位销卡紧不再转动为止。 2)如发现上碗扣扣不紧，或限位销不能进^上碗扣螺旋面，应检查立杆与横杆是否垂直，相邻的两个碗扣是否在同一水平面上(即横杆水平度是否符合要求)；下碗扣与立杆的同轴是否符合要求；下碗扣的水平面同立杆轴线的垂直度是否符合要求；横杆接头与横杆是否变形；横杆接头的弧面中心线同横杆轴线是否垂直；下碗扣内有无砂浆等杂物充填等；如是装配原因，则因调整后锁紧；如是杆件本身原因，则应拆除，并送去整修。 (5)杆件搭设顺序：
盘扣脚手架技术交底.doc
技术交底书 项目名称新建上海至南通铁路 HTZQ-Ⅵ标 交底编号HTZQ6B+2+JSJD+ 工程名称跨宝钱公路特大桥 DK125++ 设计文件图号沪通平安施（桥） -33 施工部位墩身施工防护脚手架 交底日期2015年 4月 15日 技术交底内容： 1、墩身施工防护脚手架搭设 附件及附图： 脚手架布置图表格编号1310 第页共页
技术交底书 单位：中铁一局集团有限公司沪通铁路Ⅵ标二分部工程名称跨宝钱公路特大桥交底项目墩身防护脚手架搭设 编号： HTZQ6B-2-JSJD- 交底日期 交底号JSJD- 交底内容： 一、工程概况 二分部跨宝钱公路特大桥共有圆端型桥墩149 个, 桥台 1 个，（直壁墩及 45:1 坡度墩），墩高 3～。 二、采用新型盘扣脚手架简介 我分部选取的是最新型的墩身防护脚手架，他是一种新型的便捷式支撑脚手架，主要有以下优点： 1、具有可靠的双向自锁能力； 2、无任何活动零件，运输、存储、搭设、拆除方便快捷； 3、受力性能合理，可以自由调节，安全性、稳定性优于碗扣式和门式。 4、其他材料均符合相应的行业标准和标准化施工要求。 盘扣式脚手架参数表
三、脚手架布置及施工工艺步骤 脚手架布置 墩身施工选择盘扣式脚手架，具体布置图见附件。 以 109#墩搭设脚手架为例：墩身脚手架采用10m高墩身形式进行布置，脚手架顶部高出墩顶。墩身采用双排盘扣式脚手架，施工时应满足《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010 中相关要求。脚手架距墩顶每侧距离为500mm，双排间距为900mm；脚手架扫地杆高度为200mm，底部设置100*100mm底托；脚手架立杆的纵距为，横距为，立杆的高度为2m；在每孔脚手架内设置一道斜杆支撑。上下人行通到沿脚手架内逐级上升布置，采用定制材料挂接。具体布置见后附图。 测杆工艺流程 1．脚手架搭设工艺流程：场地平整、夯实 材料准备定位设置底座 立杆横向扫地杆小横杆 基础承载力检纵 向扫地大横 杆剪刀撑铺跳板安装防护栏及安全网。 2．定距定位：根据模板构造要求，在墩身四角用尺量出内、外立杆离墩身 的距离，并做好标记；分出立杆位置，标记；垫板（垫木）、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。 施工步骤 ．1 地基处理 根据现场实际情况，承台边缘距墩身距离足够的情况下，脚手架立杆可直接立在承台上，只需设钢垫板垫木，不需要进行地基处理。若承台范围不够，则按设计安装 I200 双拼工字钢临时支墩，在支墩上摆放［ 200 槽钢，将脚手架立杆底部放置在［ 200 槽钢内，接触密实；立杆不得悬空。 排水设置 根据需要在距脚手架外排立杆外处设置排水沟，引至基坑范围以外，防止雨水对基础浸泡，存在安全隐患。 立杆设置 ⑴ 脚手架采用双排立杆，立杆顶端高出结构，立杆接头采用对接扣件连接立杆与横杆采用直角扣件连接。 ⑵ 脚手架立杆纵距，横距；扫地杆与原地面距离；内侧立杆底部距模板边缘按 50cm控制。本桥桥墩有变截面桥墩，随着墩身高度增加，截面不断缩小，脚手架与墩身距离也会不断变大，此时在脚手架与墩身模板或钢筋之间搭设横向钢管，钢管上面铺设木板，横向钢管两端与脚手架和墩身模板或钢筋牢固固定，
盘扣式脚手架及支撑架专项施工方案
一、工程概况 工程名称：*** 建设单位：*** 监理单位：*** 设计单位：*** 勘察单位：*** 施工单位：*** 建设地点：*** ***工程位于***，合同总价约***万元，总建筑面积约8.9万平方米，地下3层约3.6万平方米，地上8层约5.3万平方米的商业楼。 ***工程建筑结构的安全等级为二级，属于钢筋混框架结构。所在地区抗震设防烈度为7度，地上部分抗震等级一级，地下负一层塔楼相关范围抗震等级一级，地下负一层非塔楼相关范围抗震等级三级，地下负二层抗震等级二级，地下负三层抗震等级三级。结构使用年限为50年。地下室防水等级为Ⅱ级，屋面防水等级一级。建筑物防火分类一类，耐火等级一级。建筑物人防等级6级，人防建筑面积7830平方米。 本工程为1栋商业楼，地下3层，地上8层，其中地下负二、三层高均为4米，地下负一层高为5米，地上一层高为5米，地上2至7层高均为4.8米，地上8层高为4.65米。建筑总高度43.25米。 本方案为采用盘扣式脚手架的模板及支撑架专项施工方案。适用于5m及以下支模区域。本工程盘扣支模位置为：
因该工程模板结构种类较多。该工程选取400*900（层高5.m）、300*1000（层高5.m）、180板（层高5m）、人防300板（层高5m）进行计算，计算设计按最不利状况设计。自动扶梯、夹层中庭等位置支模高度超过5m及以上区域另编制高大支模专项方案。 另：梁高700-1000mm加对拉螺杆一道。间距900mm。
二、编制依据 1．《建筑施工承插型套扣式钢管脚手架安全技术规程》DBJ 15-98-2014 2．《混凝土结构工程质量验收规范》GBJ50202-2002（2011版）。 3、《建筑施工扣件式钢管脚手架安全技术规范》JGJ33-2011。 4、《建筑工程模板施工手册》 5、《建筑工程施工质量验收统一标准》（GB50300-2013） 6、《建筑施工模板安全技术规范》(JGJ126-2008) 7、《钢管脚手架扣件》(GB15831) 8、《建设工程项目管理规范》GB/T50326-2006 9、《建筑施工安全检查标准》（JGJ59—2011）； 10、《建筑施工高处作业安全技术规范》（JGJ80-91） 11、《危险性较大的分部分项工程安全管理办法》（建质[2009]87号） 12、《建筑工程高大模板支撑系统施工安全监督管理导则》（建质[2009]254号） 三、盘扣式脚手架介绍 盘扣式脚手架全称为多功能盘扣式脚手架，广东省地方规范标准称其为承插型套扣式钢管脚手架。它是由承插型盘扣式钢管支架衍生出来的一种新型建筑支撑系统。与盘扣式钢管支架相比具有承载力大，搭建速度快，稳定性强，易于管理等特点。 盘扣式脚手架在脚手架发展史上实现了三个第一：即“第一个”实现了钢管脚手架在结构上无任何专门的锁紧零件；“第一个”实现了在钢管脚手架上无任何活动零件；“第一个”实现了我国对整体新型钢管脚手架的自主知识产权。该产品已被普遍使用于路桥、市政工程中，在房建工程中正被广泛运用。 （一）、盘扣式脚手架的特点 盘扣式脚手架是新型的一种便捷式支撑脚手架，它有点类似盘扣架又优于盘扣架，其主要特点是： 1、具有可靠的双向自锁能力； 2、无任何活动零件； 3、运输、储存、搭设、拆除方便快捷； 4、受力性能合理； 5、可以自由调节； 6、产品标准化包装； 7、组装合理，它的安全性、稳定性好于、优于门式脚手架；
