MLPR-10H3-w型微机线路保护装置
用户手册
文件编号：WLD[K]-JY-01-312-2004 2005年6月
前言
前言
前言
1.版本说明
1.1硬件版本：V1.0
1.2软件版本：V1.1
1.3通讯发码表：《300系列保护装置通讯发码表》（WLD[K]-JF-01-301-2004）
2.型号说明
MLPR-10H3-w型线路保护具有A、B、C三相电流输入；MLPR-10H3-w型线路保护具有A、C两相电流输入。
3.引用标准
《静态继电保护及安全自动装置通用技术条件》 DL 478-2001
MLPR-310Hb-3(2)型微机线路保护装置用户手册 WLD[K]-JY-01-312-2004
1.产品说明
MLPR-10H3-w型微机线路保护测控装置主要用于35KV及以下电压等级的线路的综合保护和测控。该装置的特点：采用高档16位单片机作控制器，计算速度快，保护功能齐全，动作可靠。具有掉电记忆芯片存储保护定值；具有掉电实时时钟；可准确记录8次保护动作信息；具有完善自检功能。采用汉化液晶显示，通过键盘对各项菜单进行操作，操作简便，显示直观。该装置带有高速的CAN、RS485通讯接口，所有保护动作信息可通过CAN网或RS485通讯网上传到后台计算机监控系统。装置完成保护功能的同时把远动三遥功能集成于机箱内，保护、测量电流分别从不同CT引入，所有的保护动作信息、遥信、遥测、遥控均可通过通讯网实现。装置内配有完善的操作箱功能，可直接对断路器进行操作。该装置为插件式结构，体积小，接线简单，防震、防电磁干扰能力强，可组屏或直接安装于开关柜，是变电站自动化系统的理想设备。
2.功能描述
2.1电流速断保护
A、B、C相保护电流中任何一相的幅值大于整定值并达到整定延时保护动作于跳闸和信号，可选方向元件闭锁和复合电压闭锁。
2.2限时速断保护
原理同速断。
2.3过电流保护
原理同速断。
2.4复合电压闭锁元件
采用低电压和负序电压闭锁，以提高电流保护的灵敏度。当系统发生三相对称短路时，系统电压会降低；当发生不对称短路时，会产生负序电压。
2.5过负荷保护
A、B、C相保护电流中任何一相的幅值大于整定值并达到整定延时保护动作于信号。
2.6零序保护及小电流接地选线
可采用零序电压闭锁的零序电流保护，可带零序方向。
采用分散式接地选线，由各出线保护装置和后台系统组成。当某一出线接地后，后台根据上传信息可在画面上指出是哪一条出线接地，此功能适用于中性点不接地系统。
2.7低周减载
当系统的频率下降到低周频率定值以下时，低周元件启动进行判别。为防止系统发生
负荷反馈等引起装置误动，采用欠流、欠压闭锁功能。
2.8重合闸
采用三相一次重合闸，启动方式分保护跳闸启动和接点不对应启动两种，可检无压和同期。2.9后加速
当三相一次重合闸动作或手动合闸于故障线路时，加速保护跳闸。可带延时，用以躲过电缆线路合闸时瞬间的充电电流；并可选择某些情况（速断、过流、零序、手合）与后加速相关联。
2.10PT断线的检测
采用传统的判据：
|UA+UB+UC|>7V时，且任两个线电压的模差大于36V时,认为PT断线；
MAX{UA，UB，UC}<7V且IA>0.1In 时，认为PT三相断线。
PT断线时，将闭锁电流方向元件及复合电压闭锁元件。
2.11母充保护（用于分段保护）
在手合3秒内，A、B、C相保护电流中任何一相的幅值大于整定值并达到整定延时保护动作于跳闸和信号。手合3秒后，母充保护自行退出。
2.12低电压保护
当三相线电压的最大值低于低电压整定值且断路器在合位时，并达到整定延时时保护动作于跳闸和信号。PT断线闭锁低电压保护。
2.13故障录波
记录保护三相电流、三相电压、零序电流，故障前2个周波、故障后30个周波的数据。
2.14积分电度
由软件实时地将有功功率、无功功率累积成有功电度、无功电度。
3.工作原理
本装置首先通过电流互感器、电压互感器将本侧保护电流、测量电流、零序电流、三相电压、零序电压输入至信号调理电路转换成对应的电压信号，然后将电压信号送至模数转换电路，由CPU读入各通道数据进行运算、处理，并与各参数整定值比较以判断线路是否发生故障，若有故障发生，则控制相应出口继电器动作，并在显示屏上显示保护动作信息，同时将保护动作信息写入掉电记忆芯片以供查询。
4.装置描述
4.1显示
正常运行情况下，循环交替显示保护IA1、IB1、IC1，测量IA2、IB2、IC2电流，Uab、Ubc、Uca 电压，有功功率P、无功功率Q。在“查看”菜单项里可监视各种实时电参数。屏幕最下一行显示提示信息：定值区号、通讯地址、重合闸充电状态、各个键的状态（是否有效）。
4.2键盘
装置面板上共有8个键： 、 、 、 、确认、取消、信号复归、复位。
键：菜单选择，光标上移。
键：菜单选择，光标下移。
键：菜单选择，光标左移。
键：菜单选择，光标右移。
“确认”键：菜单确认，数据确认。
“取消”键：取消操作，返回上级菜单。
“信号复归”键：复归信号继电器，将故障显示画面恢复到正常显示画面。
“复位”键：装置复位
4.3信号灯
装置面板上共有信号灯5只，分别为：电源、通讯、告警信号、保护动作、装置故障。当保护通讯正常时，“通讯”灯应该闪烁；当“装置故障”灯点亮时，说明保护装置自检发现出错。
4.4通讯接口
背板串口为RS485或CAN 。

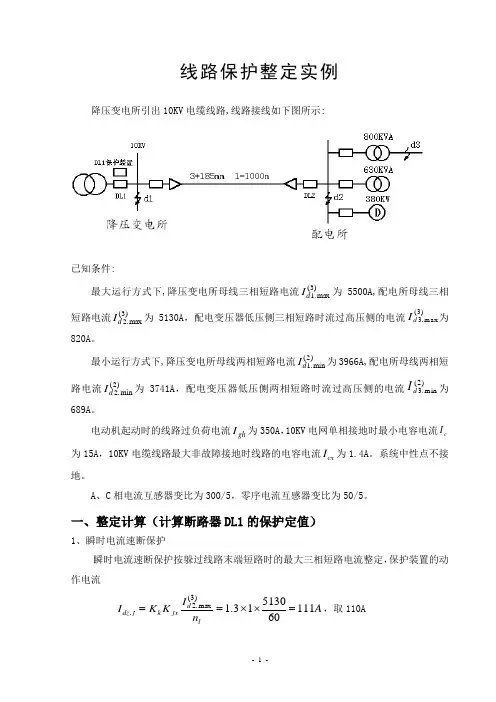

5.定值清单
定值名称范围说明
母线保护投退投入：动作于信号和跳闸；退出：此功能退出
(出厂设为退出)
速断保护投退投入：动作于信号和跳闸；退出：此功能退出
(出厂设为退出)
速断方向投退投入：方向投入，退出：方向退出(出厂设为退出) 速断电流定值0.5-99.99A 整定级差：0.1A(出厂设为99.99A)
速断延时定值0-10s 整定级差：0.1s(出厂设为10s)
限时速断保护投退投入：动作于信号和跳闸；退出：此功能退出
(出厂设为退出)
限时速断方向投退投入：方向投入，退出：方向退出(出厂设为退出) 限时速断电流定值0.5-99.99A 整定级差：0.1A(出厂设为99.99A)
限时速断延时定值0.1-10s 整定级差：0.1s(出厂设为10s)
过流保护投退投入：动作于信号和跳闸；退出：此功能退出
(出厂设为退出)
过流方向投退投入：方向投入，退出：方向退出(出厂设为退出) 过流电流定值0.5-99.99A 整定级差：0.1A(出厂设为99.99A)
过流延时定值0.1-10s 整定级差：0.1s(出厂设为10s)
复合电压闭锁投退投入：复压闭锁投入。退出：复压闭锁退出
(出厂设为退出)
低电压定值10-90V 整定级差：0.1V(出厂设为10V)
负序电压定值1-30V 整定级差：0.1V(出厂设为30V)
过负荷投退信号：动作于信号；退出：此功能退出(出厂设为退出) 过负荷定值0.5-99.99A 整定级差：0.1A(出厂设为99.99A)
过负荷延时0.5-60S 整定级差：0.1s(出厂设为10s)
零序保护投退投入：动作于信号和跳闸；退出：动作于信号
(出厂设为退出)
零序方向投退投入：方向投入，退出：方向退出(出厂设为退出)
零序电压闭锁投退投入：有零序电压闭锁，退出：无零序电压闭锁
(出厂设为退出)
零序电流定值0-2A 整定级差：0.1A(出厂设为2A) 零序延时定值0.1-10s 整定级差：0.1S(出厂设为10s) 零序电压定值10-90V 整定级差：0.1V(出厂设为90V)
低周减载投退投入：动作于信号和跳闸；退出：此功能退出
(出厂设为退出)
低周频率定值45-49.5Hz 整定级差：0.01Hz(出厂设为45Hz) 低周延时定值0.2-10s 整定级差：0.1s(出厂设为10s) 低周欠压闭锁值（Uab）10-90V 整定级差：0.1V(出厂设为10V) 低周欠流闭锁值0.2-5A 整定级差：0.1A(出厂设为0.2A)
保护启动投退投入：此方式投入，退出：此方式退出
(出厂设为退出)
接点不对应启动投退投入：可起动重合闸；退出：不可起动重合闸
(出厂设为退出)
重合闸检无压投退投入：检无压；退出：不检无压(出厂设为退出) 重合闸检同期投退投入：检同期；退出：不检同期(出厂设为退出) 检同期电压方式线压：检测线电压；相压：检测相电压检无压定值10-90V 整定级差：0.1V(出厂设为10V)
检同期角度 20-50°整定级差：0.1°(出厂设为20°)
重合闸延时定值0.1-3s 整定级差：0.1s(出厂设为3s)
速断后加速投退投入：该功能有效；退出：该功能无效
(出厂设为退出)
限时速断后加速投退投入：该功能有效；退出：该功能无效
(出厂设为退出)
过流后加速投退投入：该功能有效；退出：该功能无效
(出厂设为退出)
零序后加速投退投入：该功能有效；退出：该功能无效
(出厂设为退出)
手合后加速投退投入：该功能有效；退出：该功能无效
(出厂设为退出)
后加速延时0-3s 整定级差：0.1s(出厂设为3s)
母充保护投退投入：动作于信号和跳闸；退出：此功能退出
(出厂设为退出)
母充电流定值0.5-99.99A 整定级差：0.1A(出厂设为99.99A)
母充延时定值0.1-3s 整定级差：0.1s(出厂设为3s)
低电压保护投退投入：该功能有效；退出：该功能无效(出厂设为退出) 低电压保护定值10－90V 整定级差：0.1V(出厂设为10V)
低电压保护延时0-60S 整定级差：0.1s(出厂设为60s)
PT断线投退投入：该功能有效；退出：该功能无效
(出厂设为退出)
显示一次投退投入：显示一次电流电压，退出：显示二次
(出厂设为退出)
PT变比1-5000 整定级差：1(出厂设为1)
CT变比1-5000 整定级差：1(出厂设为1)
通讯地址1-99 保护装置的通讯地址(出厂设为1)
通讯波特率（485方式）0-4 0-9600；1-4800；2-2400；3-1200；4-600
(出厂设为0)
管理机地址（CAN方式）1-99 管理机地址(出厂设为1) 定值区号0-1 整定级差：1，有两个定值区(出厂设为0)
6.校验方法
6.1校验准备
6.1.1通电前检查
外接线正确，外观没损坏，插件接触良好。
6.1.2上电检查
合上保护电源，液晶屏幕循环显示正常运行情况下，循环交替显示保护IA1、IB1、IC1，测量IA2、IB2、IC2电流，Uab、Ubc、Uca电压，有功功率P、无功功率Q。
6.1.3装置自检
在“自检”菜单项里，对装置进行自检，自检清单及说明如下：
自检项目自检结果自检出现故障的可能原因
自检CPU 好或坏CPU 内部RAM 故障或CPU 故障
自检RAM 好或坏62256 RAM 故障
自检EPROM 好或坏29C512 ROM 故障
自检EEPROM 好或坏24C04 EEPROM 故障
自检A/D 好或坏AD774 故障或电源±12V 故障
自检定值好或坏定值改变或24C04 故障
自检开出好或坏跳闸回路光耦故障或8255故障
6.1.4检查开入
在“开入”菜单项里，对开入回路进行检查，开入清单及说明如下：开入量端子开入量名称检查方法
端子62、66 手动跳闸端子62接操作电源－、端子66接操作电源＋，
显示由分到合
端子62、63 手动合闸端子62接操作电源－、端子63接操作电源＋，
显示由分到合
操作回路外接操作回路后，显示由分到合
端子52、53 小车位置短接端子52、53，显示由分到合
端子52、54 开关状态短接端子52、54，显示由分到合
端子52、55 接地刀状态短接端子52、55，显示由分到合
端子52、56 弹簧储能状态短接端子52、56，显示由分到合
端子52、57 出线故障短接端子52、57，显示由分到合
端子52、58 分段故障短接端子52、58，显示由分到合
端子52、59 备用一短接端子52、59，显示由分到合
端子52、60 备用二短接端子52、60，显示由分到合
6.1.4检查开出
在“开出”菜单项里，对开出回路进行检查，开出清单及说明如下：
开出名称检查方法检查输出端子的闭合启动继电器按“确认”键，光标移至“合”
保护跳闸出口按“确认”键，光标移至“合”端子78、79闭合重合闸出口按“确认”键，光标移至“合”端子80、81闭合遥跳出口按“确认”键，光标移至“合”端子82、83闭合遥合出口按“确认”键，光标移至“合”端子84、85闭合
保护动作信号按“确认”键，光标移至“合”端子29、30；34、35闭合，
保护动作灯亮
重合闸信号按“确认”键，光标移至“合”端子29、31；34、36闭合接地信号按“确认”键，光标移至“合”端子29、32；34、37闭合
母线保护继电器按“确认”键，光标移至“合”端子39、40；41、42闭合信号复归按“确认”键，光标移至“合”信号继电器均返回，相应信号灯灭
说明：
检查开出继电器，应先驱动启动继电器，使其处于“合“状态。
6.1.5模拟量的监测及调节
在“查看”菜单项里，对模拟量进行监测，通过调节CT板上的电位器来调节显示值。测量电流以1倍额定调准，保护电流以2倍额定调准；测量电压监视以60V调准；零序电流以1.00A 调准。“查看”清单及说明如下：
模拟量端子模拟量名称检查方法
端子1、2 保护A相电流加2倍额定，显示偏差不超过3%
端子3、4 保护B相电流加2倍额定，显示偏差不超过3%
端子5、6 保护C相电流加2倍额定，显示偏差不超过3%
端子7、8 测量A相电流加1倍额定，显示偏差不超过1%
端子9、10 测量B相电流加1倍额定，显示偏差不超过1%
端子11、12 测量C相电流加1倍额定，显示偏差不超过1%
端子13、14 测量Ua电压加60.00V，显示偏差不超过3%
端子15、16 测量Ub电压加60.00V，显示偏差不超过3%
端子17、18 测量Uc电压加60.00V，显示偏差不超过3%
端子19、20 零序U0电压加60.00V，显示偏差不超过3%
端子21、22 零序I0电流加 1.00A，显示偏差不超过1%
端子23、24 线路UL电压加60.00V，显示偏差不超过3%
端子13、14 系统频率（取自UA）加50Hz、60V, 显示偏差不超过0.02Hz 端子7、8；11、12按极性加
入电流；13、14；17、18按
极性加入电压三相有功功率
电流加入1倍额定，线电压加100V
改变相位角，功率显示偏差不超过2%
端子7、8；11、12按极性加
入电流；13、14；17、18按
极性加入电压三相无功功率
电流加入1倍额定，线电压加100V
改变相位角，功率显示偏差不超过2%
端子47、48短接，
49、52点接
有功脉冲每点接一次，计数值增一端子 47、50短接，
51、52点接
无功脉冲每点接一次，计数值增一
按测试功率的方法加入
电流电压正有功电度显示偏差不超过5% 正无功电度显示偏差不超过5%
按测试功率的方法加入
电流电压负有功电度显示偏差不超过5% 负无功电度显示偏差不超过5%
注：Hb-2型无B相保护和测量电流。
6.1.6实时时钟的设置
装置内部设有掉电实时时钟，可通过通讯网实现远方校时，也可在“时钟”菜单里实现就地校时。
6.1.7故障报告的查询
装置按先进先出的原则保存8次详细的事故记录，“报告”菜单就是为用户查询事故记录而设置的，当按下确认键后，则按时间从后到前的顺序显示事故记录，即第一条信息为最后一次发生的事件，这样可方便事故后的查询。按下移键则显示上一次事故记录，连续按下移键，则可依次显示8次事故记录。
6.1.8口令的设置
口令菜单用于修改进入整定、口令、开出子菜单的口令。初始的口令由厂家提供，万能口令为“1000”。
6.2保护功能校验
6.2.1速断保护定值校验
按图6-1接好线，将速断电流保护投入，速断方向投入，复合电压闭锁投入。
图 6-1
按下表进行整定，测量动作电流值，记入表6-1，速断动作时，测量78-79端子应导通，同时端子29-30、34-35、39-40、41-42应分别导通。
表6-1
加A相电流UBC 加30V 以电压相位为基准，检查动作区速断定值(A) 1倍额定2倍额定5倍额定10倍额定动作值
动作区
加B相电流UCA 加30V 以电压相位为基准，检查动作区速断定值(A) 1倍额定2倍额定5倍额定10倍额定动作值
动作区
加C相电流UAB 加30V 以电压相位为基准，检查动作区速断定值(A) 1倍额定2倍额定5倍额定10倍额定动作值
动作区
速断定值为5A，加6A电流
低电压定值(V) 20 40 60 80 低压闭锁值
负序电压定值(V) 5 10 15 20
MLPR-10H3-w
1(3,5)
2(4,6) 25
13
15
17 27
14(16,18)
IA1’(IB1’、IC1’)
IA1(IB1、IC1)
UA
UB
装置电源UC
UA’(UB’、UC’)
负压闭锁值
6.2.2限时速断保护定值校验
按图6-1接好线。将限时速断保护投入，限时速断方向投入，复合电压闭锁投入。按下表进行整
定，测量动作电流值，记入表6-2。限时速断保护动作时，测量78-79端子应导通，同时端子29-30、
34-35、39-40、41-42应分别导通。
表6-2
加A相电流UBC 加30V 以电压相位为基准，检查
动作区限时速断定值(A) 1倍额定2倍额定5倍额定10倍额定动作值
动作区
加B相电流UCA 加30V 以电压相位为基准，检查
动作区限时速断定值(A) 1倍额定2倍额定5倍额定10倍额定动作值
动作区
加C相电流UAB 加30V 以电压相位为基准，检查
动作区限时速断定值(A) 1倍额定2倍额定5倍额定10倍额定动作值
动作区
限时速断定值为
5A，
加6A电流
低电压定值(V) 20 40 60 80 低压闭锁值
负序电压定值(V) 5 10 15 20 负压闭锁值
6.2.3过流保护定值校验
按图6-1接好线。将过流保护投入，过流方向投入，复合电压闭锁投入。按下表进行整定，测量动作电流值，记入表6-3。过流保护动作时，测量78-79端子应导通，同时端子29-30、34-35、 39-40、
41-42应分别导通。
表6-3
加A相电流UBC 加30V 以电压相位为基准，检查动作区过流定值(A) 1倍额定2倍额定5倍额定10倍额定动作值
动作区
加B相电流UCA 加30V 以电压相位为基准，检查动作区过流定值(A) 1倍额定2倍额定5倍额定10倍额定动作值
动作区
加C相电流UAB 加30V 以电压相位为基准，检查动作区过流定值(A) 1倍额定2倍额定5倍额定10倍额定动作值
动作区
过流定值为5A，低电压定值(V) 20 40 60 80
加6A 电流
低压闭锁值 负序电压定值(V) 5 10 15 20 负压闭锁值
6.2.4 过负荷定值校验
按图6-1接好线。将过负荷保护投入，按下表进行整定，测量动作电流值，记入表6-4。过负荷动作时，“告警”信号灯点亮；过负荷返回时，“告警”信号灯熄灭。
表6-4
过负荷定值(A) 1倍额定
2倍额定
5倍额定
10倍额定
动 作 值
6.2.5 零序电流保护定值校验
按图6-2接好线，将零序电流保护和零序方向投入。投入零序电压闭锁时，将带零序电压闭锁功能；投入零序方向时，同样带零序电压闭锁功能。
按下表进行整定，测量动作电流值，记入表6-5。零序保护动作时，测量78-79端子应导通，同时端子29-30、29-32、34-35、34-37、39-40、41-42均应分别导通。
表6-5
U0(V) ≥15 ≥15 ≥15
≥15 零序电流定值(A) 0.20 0.50 1.00 1.50 动 作 值 动 作 区
6.2.6 低周减载校验
MLPR-10H3-w 19 25 20 21 22 27
装置电源
3U0 3U0’ 3I0 3I0’
图6-2
按图6-3接好线，将低周减载投入。按表6-6进行整定，测量动作频率值及欠压和欠流闭锁值，记入表中。低周动作时，测量端子78-79应导通，同时端子29-30和34-35均导通。
图 6-3
表6-6
频率定值(Hz) 48 48.5 49 49.5 动 作 值 低周欠压定值(V) 50 60 70 80 实 测 值 低周欠流定值(A) 1 2 3 4 实 测 值
6.2.7 重合闸后加速校验
按图6-4接好线，按下述方法进行试验。
图 6-4
保护启动方式校验：将保护启动重合闸方式投入，重合闸延时整定为2.00S ，将后加速所有关联项均投入，后加速延时整定为0.00S ；短接端子52、54，等待15秒后充电标识出现，加入故障电流使速断或过流保护动作，退故障电流，等待2秒后重合闸动作，再加故障电流，紧接着后加速保护动作。
接点不对应启动方式校验：当断路器跳闸而没有手动跳闸或遥控跳闸时，将启动重合闸。将不对应启动重合闸方式投入；短接52、54端子，等待15秒后充电标识出现，断开52、54短接线（模
IA1 IA1’ UA(UB)
MLPR-10H3-w
1 25 2
13(15) 27
14(16)
UA ’(UB ’) 装置电源 MLPR-10H3-w
1 25 2
52 27
54
IA1 IA1’
装置电源
DL
拟断路器跳闸），等待2秒后重合闸动作。
重合闸可选择检无压和检同期，将检无压投入，当UL 电压高于检无压定值时，闭锁重合闸。将检同期投入，同期电压方式选择相压，当UL 电压与UA 电压相位差大于检同期角度时，闭锁重合闸；同期电压方式选择线压，当UL 电压与UAB 电压相位差大于检同期角度时，闭锁重合闸。 6.2.8 手动或遥控跳闸闭锁重合闸校验
将不对应启动重合闸方式投入；手动或遥控跳闸时，重合闸应不动作。 6.2.9 手动或遥控合闸到故障线路加速跳闸校验
将保护出口延时整定为一个较大值，将后加速所有关联项均投入，后加速延时整定为0.00S ；手动或遥控合闸后迅速加故障电流，此时断路器应无延时跳闸。 6.2.10 PT 断线功能校验
加三相对称电压，电压值大于36V ，拉掉任一相或两相，装置应报PT 断线；不加电压，加A 相电流大于0.5A ，装置应报PT 断线。 6.2.11 母充保护定值校验
按图6-5接好线，1、2为A 相电流输入，3、4为B 相电流输入，5、6为C 相电流输入。将母充保护投入。62端子接-KM,瞬时短接+KM 和63端子，模拟手合；3秒内加入故障电流，母充保护应动作，3秒后加入故障电流，母充保护应不动作。按下表进行整定，测量动作电流值，记入表6-7，母充动作时，测量78-79端子应导通，同时29-30端子和34-35端子均导通。当母充故障发生时，快母接点39-40、41-42端子闭合。
图6-5
表6-7
母充电流定值(A) 1倍额定
2倍额定
5倍额定
10倍额定
动 作 值
6.2.12 低电压保护功能校验
按图6-6接好线，将A 、B 、C 三相电压接入，低电压保护投入，闭合断路器。 按下表进行整定，测量动作电压值，记入表6-8，低电压保护动作时，测量78-79端子应导通，同时29-30端子和34-35
MLPR-10H3-w
1(3,5) 25
2(4,6)
62 27
63
IA1(IB1、IC1) I A1’(IB1’、IC1’)
装置电源
-KM +KM
端子均导通。PT 断线时,闭锁低电压保护。
图 6-6
表6-8
低电压定值(V)
30 50 70 90 动 作 值
6.2.13 快速母线保护功能校验
将母线保护投入，按过流保护校验接线，短接52、57或52、58，加入故障电流，母线保护应不动作。取消52、57或52、58短接线，加入故障电流，母线保护应动作。 6.2.14 故障录波功能校验
故障启动录波：给保护三相电流、三相电压、零序电流加入故障量，并有保护动作跳闸。通过后台监控系统查看上传的录波数据和相应的波形。
远方启动录波：给保护三相电流、三相电压、零序电流加入相应电量，通过后台监控系统下达远
方启动录波的命令，并查看上传的录波数据和相应的波形。 6.2.15 积分电度功能校验
通过后台监控系统下达电度设置命令，将装置积分电度值清零；给装置加入测量三相电流、三相电压，查看有功电度、无功电度的累积情况。 6.2.16 断电校验
拉掉保护电源，测量75-76端子应导通；拉掉控制电源，测量73-74端子应导通。 6.3 测控功能校验 6.3.1 遥测
测量电流验证：在端子7-8、9-10、11-12上分别加测量电流，不仅能在就地观察到测量电流Ia 、Ib 、Ic ，而且该电流的对应量值可通过通讯网传至后台。
测量电压验证：在端子13-14，15-16，17-18上加电压，不仅能在就地观察到线电压Uab 、Ubc 、
MLPR-10H3-w
13 25 15 17
27 14(16,18)
装置电源
UA
UB UC UA ’(UB ’、UC ’)
Uca，而且该电压的对应量值可通过通讯网传至后台。
有功功率、无功功率验证：加入测量电流和三相电压，不仅能在就地观察到有功功率、无功功率，而且功率的对应量值可通过通讯网传至后台。
6.3.2遥信
将52号端子分别与53、54、55、56、57、58、59、60号端子短接，“开入”菜单中相应开入量应由分变为合。并能通过通讯网络将变位信息传至后台。
6.3.3遥控
当保护通讯收到正确的遥跳命令后，端子82、83应导通；当收到正确的遥合命令后，端子84、85应导通。
7.产品维护
根据自检结果，可更换相应芯片。如果仍然不能恢复正常，请联系生产厂家处理。
8.注意事项
8.1本装置内部的操作回路只能采用直流电源供电，禁止交流供电
．．．．．．．．．．．．．．．．．．．．．．．．．．．。
8.2在做装置校验及联动试验时，不要长时间通入大电流，或将大电流通入零序
．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．CT．．。
8.3禁止带电插接各功能板，确认装置电源开关处于关闭位置才可插拔，否则可能损坏装置
．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．。
MLPR-310Hb-3(2)型微机线路保护装置用户手册 WLD[K]-JY-01-312-2004
76UB'
操作回路及跳闸出口
UB
电源消失858483828180797877
60
开入备用二
脉冲量输入
49有功脉冲
有功脉冲
24V
A 线
B 线
屏蔽
地 通 讯
--+4443遥合出口
4746454824V
无
功脉冲
无功脉冲
开入备用一
分
段故障
出线故障
弹簧储能 接地刀
状
态 断路器状态
小车位置
+
-+开关量输入
52515054535756555958遥跳出口遥合出口遥跳出口重合出口保护跳闸重合出口保护跳闸UL
3I0UC 3U0
UL'
3I0'UC'3U0'
757473727170696867666564636261 IB2、IC2为测量电流。
手跳出 线为CANL。
（3）通讯为CAN模式时，A线为CANH、B 操作回路断线电源消失合位指示操作回路断线跳位指示合位指示
跳位指示HWJ UA IC29
IB27IA2说明：（1）MLPR-310Hb-3型接A、B、C三相电流 （2）IA1、IB1、IC1为保护电流，IA2、 MLPR-310Hb-2型接A、C 两相电流。TWJ 手跳入手合出手合入-KM +KM 1
IA13IB15IC1UA'IC2'IB2'IA2'8
IA1'2IB1'4IC1'642
快母接点
就地信号
保护动作 重合闸信
号 公
共端1
装置电源
电源 +
电
源 -26252928273031接地信
号
装置故障
保护动作 重合闸信
号 快母接点 快母接点 公共端2接地信
号 装置故障 快母接点
远方信号
母线接点
37343332353638394041附录一 装置端子图
附图1 MLPR-310Hb-3(2)型微机线路保护装置端子图
附 录 二 操作回路介绍
传统操作回路一般采用电流启动，电压保持回路实现电气防跳，需根据断路器跳合闸回路的电流选择防跳继电器，通用性较差，况且对于断路器跳合闸电流较小的断路器(如德国AEG 公司的10KV 断路器，跳合闸电流不大于0.2A)往往很难实现。为简化接线，便于定型设计，提高产品的通用性，我们推出了如附图 2所示的新型操作回路。
附图 2中，KK 仍为传统的KK 开关，ZK 为转换开关，用于就地与远方控制转换，通过ZK 开关将遥合允许和遥跳允许回路接通，即装置的84端子和82端子直接接于＋KM 时，手动合闸和手动跳闸回路中的ZK 开关处于断开位置，手动合闸和手动跳闸不起作用。反之，通过ZK 开关将遥合允许和遥跳允许回路断开后，手动合闸和手动跳闸回路将回复传统的回路由手动操作。
附图2 操作回路原理图
注：虚线框为保护装置内部回路，本公司产品凡标注带“防跳回路”的装置均按此操作回路设计。
无论就地控制还是远方控制，出现跳跃现象的前提是装置的63端子与＋KM 始终连通。当手动或遥控合闸后，这时若有短路故障，保护将动作跳开断路器，尽管装置的63端子与＋KM 连通，但合闸回路被TBJ1断开，所以不会再次合闸，从而有效地防止发生断路器跳跃现象。
8069
71TWJ
HWJ TCJ 8279J16178J36683HWJ TWJ TCJ
HBJ TBJ2
85J46184J26381TBJ
TBJ1
HBJ
65跳闸位置70
72绿 灯
红 灯合闸位置6867
62
跳闸保持路
保 护手 动遥 控
闸
回跳回遥 控路重合闸
防跳
手动及闸合
64
合闸保持熔断器小母线+KM
附录三外型尺寸及安装开孔图
附图3 结构外型尺寸图附图4 结构安装开孔图
微机线路保护测控装置AM5-F
微机线路保护测控装置AM5-F 安科瑞徐孝峰 江苏安科瑞电器制造有限公司江苏江阴214405 1概述 M系列可编程型微机保护测控装置采用大容量、资源冗余设计，适用于35kV及以下的电压等级电网的保护、控制、测量和监视，可配置为线路、电容器、电动机、进线互投（贯通线备投）等不同回路提供保护功能的数字微机继电保护控制装置。它可用于不同的主接线方式，如单母线、双母线及多母线接线等方式，也支持不同类型的电网，如中性点不接地系统、经消弧线圈接地系统和小电阻接地系统。--微机线路保护测控装置AM5-F 应用行业：广泛应用于电力、化工、国防、建材、市政、学校、医院、建筑、交通、冶金等行业。 2产品特点 高可靠性设计 本产品全部采用工业级元器件，所有与外界的连接都做了充分的电气隔离，内置抗雷击保护电路和电源滤波器。专业的EMC设计，对装置输入电源、模拟和数字电源进行实时的监测，保证了其运行的可靠性。 强大的逻辑可编程 通过逻辑元件的组合，同一台装置可设计成为实现不同保护功能的综合保护装置。 灵活方便的接线方式 其输入的交流电压可接相电压、线电压、零序电压或是不平衡电压，适应各种PT接线方式。 高精度的测量和计量 保护CT和测量CT分开输入，保证了测量精度和高可靠性要求。采用频率跟踪技术，实时的检测系统的频率变化，实时的调整数据的采样时间间隔，能保证在基频偏离工频50Hz很大的情况下准确计算出当时系统的基频分量，谐波分量和零序分量。 故障录波 在每个采样点对所有交流输入量、状态量、开出量和保护模块进行实时的采集并记录。 保护定值切换 可通过面板和通讯方式进行切换，组别切换功能使其快速方便地适应多种运行方式。 通讯功能 以太网通讯规约：Modbus；TCP/IP。不同的通讯口可设不同的通讯规约，可以同时运行。 断电保持功能 间隙中断条件下，100ms内电源失电，装置不失电。电源失电50ms后，装置产生失电SOE（事件记录），并保存重要数据。 3功能配置 相瞬时速断电流保护；相限时速断电流保护；相过电流保护；相反时限过流保护；零序定时限一段、二段保护；过电压告警；过电压跳闸；三相一次重合闸；合闸后加速；控制回路断线告警；非电量保护；PT断线告警；负序定时限过流一段；负序定时限过流二段；堵转保护；启动时间过长保护；过热告警保护；过热跳闸保护；零序过压保护；不平衡电压、电流保护；低电压保护；失压重启动保护。
PSU系列微机综合保护装置校验标准规范
PS690U系列微机综合保护装置校验规程 一、总则 1.1本检验规程适用于PS690U系列微机型保护的全部检验以及部分检验的内容。 1.2本检验规程需经设备维修部电气试验专业点检员编制，设备维修部检修专工、生产设备技术部责工审核后由生产厂长或总工批准后方可使用。 1.3检验前，工作负责人必须组织工作人员学习本规程，要求熟悉和理解本规程。 1.4保护设备主要参数：CT二次额定电流Ie：5A；交流电压：100V， 50Hz；直流电压：220V。 1.5本装置检验周期为： 全部检验：每6年进行1次； 部分检验：每3年进行1次。 二、概述 PS690U系列综合保护测控装置是国电南京自动化股份有限公司生产的，是一种集保护、测量、计量、控制、通讯于一体的高性能微机综合保护测控装置。本规程规定了PSM692U型电动机微机综合保护，PST692U型低压变压器微机综合保护，PSM691U型电动机微机差动保护，PST691U型低压变压器差动微机保护。 三、引用文件、标准 3.1继电保护和电网安全自动装置现场工作保安规定 3.2设备制造厂的使用说明书和技术说明书 3.3电力系统继电保护及安全自动装置反事故措施要点
3.4继电保护和自动装置技术规程GB/T 14285—2006 3.5微机继电保护装置运行管理规程DL/T 587—1996 3.6继电保护及电网安全自动装置检验规程DLT995-2006 3.7电力系统继电保护及安全自动装置运行评价规程DL/T 623—1997 3.8火力发电厂、变电所二次接线设计技术规定NDGJ 8-89 四、试验设备及接线的基本要求 4.1试验仪器应检验合格，其精度不低于0.5级。 4.2试验回路接线原则，应使加入保护装置的电气量与实际情况相符。应具备对保护装置的整组试验的条件。 4.3试验设备：继电保护测试仪。 五、试验条件和要求注意事项 5.1交、直流试验电源质量和接线方式等要求参照《继电保护及电网安全自动装置检验规程》有关规定执行。 5.2试验时如无特殊说明，所加直流电源均为额定值。 5.3加入装置的的试验电压和电流均指从就地开关柜二次端子上加入。 5.4试验前应检查屏柜及装置接线端子是否有螺丝松动。 5.5试验中，一般不要插拨装置插件,不触摸插件电路,需插拨时,必须关闭电源。 5.6使用的试验仪器必须与屏柜可靠接地。 5.7为保证检验质量，对所有特性试验中的每一点，应重复试验三次，其中每次试验的数据与整定值的误差要求<5%，保护逻辑符合设计要求。 5.8采样误差小于5％。
最新DMP311微机线路保护测控装置汇总
D M P311微机线路保护 测控装置
1 适用范围 DMP311微机线路保护装置主要适用于35KV及以下电压等级的线路保护，可集中组屏，也可分散于开关柜。 2 主要功能 2.1保护功能 ①三相（或两相）式三段电流保护（速断、限时电流速断、过流），（带后加速、低压闭锁、方向保护） ②三相一次重合闸(不对应启动、保护启动、检无压) ③低频减载(带欠流闭锁，滑差闭锁) ④零序方向保护 ⑤低压减载（带加速功能） ⑥过负荷告警 ⑦PT、CT断线、线路PT断线报警 以上各种保护均有软件开关，可分别投入和退出。 2.2远动功能 ①遥测：Ia、Ib、Ic、P、Q、COSФ、Ula ②遥信：一个断路器（双位置遥信），六个状态遥信， 弹簧未储能，压力异常报警，压力异常闭锁 ③遥脉：本线路有功，无功电度（与两个遥信复用，可选） ④遥控：本线路遥跳、遥合 2.3录波功能 装置具有故障录波功能，记忆最新8套故障波形，记录故障前10个周波，故障后10个周波，返回前10个周波，返回后5个周波，可在装置上查看、显示故障波形，进行故障分析，也可上传当地监控或调度。 3 技术指标 3.1额定数据 交流电流 5A、1A 交流电压 100V 交流频率 50HZ 直流电压 220V、110V
3.2功率消耗 交流电流回路 IN=5A 每相不大于0.5VA 交流电压回路 U=UN 每相不大于0.2VA 直流电源回路正常工作不大于10W 保护动作不大于20W 3.3过载能力 交流电流回路 2倍额定电流连续工作 10倍额定电流允许10S 40倍额定电流允许1S 交流电压回路 1.2倍额定电压连续工作 直流电源回路 80%—110%额定电压连续工作 3.4测量误差 测量电流电压不大于±0.3% 有(无)功功率不大于±0.5% 保护电流不大于±3% 3.5温度影响 正常工作温度： -10℃～ 55℃ 极限工作温度： -25℃～ 75℃ 装置在-10℃～55℃温度下动作值因温度变化而引起的变差不大于±1%。 3.6安全与电磁兼容 ①脉冲干扰试验 能承受频率为1MHZ及100KHZ电压幅值共模2500V，差模1000V的衰减震荡波脉冲干扰试验. ②静电放电抗扰度测试 能承受IEC61000-4-2标准Ⅳ级、试验电压8KV的静电接触放电试验。 ③射频电磁场辐射抗扰度测试 能承受IEC61000-4-3标准Ⅲ级、干扰场强10V/M的幅射电磁场干扰试验。 ④电快速瞬变脉冲群抗扰度测试 能承受IEC61000-4-4标准Ⅳ级的快速瞬变干扰试验。 ⑤浪涌(冲击) 抗扰度试验 能承受IEC61000-4-5标准Ⅳ级、开路试验电压4KV的浪涌干扰试验。 ⑥供电系统及所连设备谐波、谐间波的干扰试验
MLPR-10H3-w型微机线路保护装置用户手册
MLPR-310Hb-3X型微机线路保护装置 用户手册 文件编号：WLD[K]-JY-01-313-2005 2005年 https://www.360docs.net/doc/1c4117599.html, MLPR-10H3-w型微机线路保护装置 用户手册 文件编号：WLD[K]-JY-01-312-2004 2005年6月
前言
前言 前言 1.版本说明 1.1硬件版本：V1.0 1.2软件版本：V1.1 1.3通讯发码表：《300系列保护装置通讯发码表》（WLD[K]-JF-01-301-2004） 2.型号说明 MLPR-10H3-w型线路保护具有A、B、C三相电流输入；MLPR-10H3-w型线路保护具有A、C两相电流输入。 3.引用标准 《静态继电保护及安全自动装置通用技术条件》 DL 478-2001
MLPR-310Hb-3(2)型微机线路保护装置用户手册 WLD[K]-JY-01-312-2004 1.产品说明 MLPR-10H3-w型微机线路保护测控装置主要用于35KV及以下电压等级的线路的综合保护和测控。该装置的特点：采用高档16位单片机作控制器，计算速度快，保护功能齐全，动作可靠。具有掉电记忆芯片存储保护定值；具有掉电实时时钟；可准确记录8次保护动作信息；具有完善自检功能。采用汉化液晶显示，通过键盘对各项菜单进行操作，操作简便，显示直观。该装置带有高速的CAN、RS485通讯接口，所有保护动作信息可通过CAN网或RS485通讯网上传到后台计算机监控系统。装置完成保护功能的同时把远动三遥功能集成于机箱内，保护、测量电流分别从不同CT引入，所有的保护动作信息、遥信、遥测、遥控均可通过通讯网实现。装置内配有完善的操作箱功能，可直接对断路器进行操作。该装置为插件式结构，体积小，接线简单，防震、防电磁干扰能力强，可组屏或直接安装于开关柜，是变电站自动化系统的理想设备。 2.功能描述 2.1电流速断保护 A、B、C相保护电流中任何一相的幅值大于整定值并达到整定延时保护动作于跳闸和信号，可选方向元件闭锁和复合电压闭锁。 2.2限时速断保护 原理同速断。 2.3过电流保护 原理同速断。 2.4复合电压闭锁元件 采用低电压和负序电压闭锁，以提高电流保护的灵敏度。当系统发生三相对称短路时，系统电压会降低；当发生不对称短路时，会产生负序电压。 2.5过负荷保护 A、B、C相保护电流中任何一相的幅值大于整定值并达到整定延时保护动作于信号。 2.6零序保护及小电流接地选线 可采用零序电压闭锁的零序电流保护，可带零序方向。 采用分散式接地选线，由各出线保护装置和后台系统组成。当某一出线接地后，后台根据上传信息可在画面上指出是哪一条出线接地，此功能适用于中性点不接地系统。 2.7低周减载 当系统的频率下降到低周频率定值以下时，低周元件启动进行判别。为防止系统发生 负荷反馈等引起装置误动，采用欠流、欠压闭锁功能。 2.8重合闸
NGP-700环网柜微机保护测控装置使用说明书资料
NGP-700 环网柜保护测控装置 技 术 说 明 书 V2.0 南京国品自动化设备有限公司
目录 一、概述 (1) 1.1.产品适用范围 (1) 1.2.产品特点 (1) 1.3.产品功能配置 (1) 二、主要参数和技术指标 (3) 2.1.工作电源 (3) 2.2.交流电流输入 (3) 2.3.交流电压输入 (3) 2.4.开关量输入 (3) 2.5.接点输出 (3) 2.6.模拟量输出（选配） (3) 2.7.通讯接口 (4) 2.8.环境 (4) 2.9.型式试验 (4) 2.10.保护功能性能指标 (4) 2.11.测控功能性能指标 (5) 2.12.采用的国际和国家标准 (5) 三、保护控制器外观及安装 (6) 3.1.安装 (6) 3.2.面板功能介绍 (7) 四、主要功能 (8) 4.1.保护功能 (8) 4.2.定值清单 (10) 4.3.测控功能 (11) 4.4.工程接线示意图 (11) 4.5.保护压板说明 (12) NGP-700压板清单 (12) 五、功能参数整定 (13) 5.1.各保护功能整定 (13) 5.2.系统时钟设置 (13) 5.3.CAN网络设置 (13) 5.4.RS-485网络设置(MODBU网) (13) 七、检测及试验 (14) 7.1.硬件测试 (14)
7.2.保护功能试验 (14) 八、面板控制器功能设置及信息查看 (16) 8.1.菜单概述 (16) 8.2.刻度信息查看 (17) 8.3.开入查看 (18) 8.4.开出检测 (19) 8.5.压板投退 (19) 8.6.定值整定及查看 (20) 8.7.参数设定 (22) 8.8.版本信息 (29) 8.9.事故记录 (30)
微机线路继电保护装置功能介绍及作用
微机线路继电保护装置功能介绍及作用 微机线路继电保护装置功能介绍及作用 线路保护装置主要功能有： u u u u u u u u u u u u u u 三段式过流保护（方向闭锁、低电压闭锁）过负荷保护反时限过流保护（3种标准特性方程）三段式零序方向过流保护低电压保护零序过压保护非电量保护小电流接地低压解载保护断线报警三相二次重合闸（检无压、同期、不检）；独立整定的合闸加速保护（前/后加速）；独立的操作回路及故障录波。 测控功能有： u u u u 16路遥信开入采集正常断路器遥控分合闸；模拟量的遥测；开关事故分合次数统计 保护信息功能有：
u u u u 保护定值远方/就地查看、修改；保护功能远方/就地查看、修改；装置状态的远方 /就地查看；装置保护动作信号的远方/就地复归。 以上各种保护均有软件开关，可分别投入和退出。 录波功能： 装置具有故障录波功能，记忆最新8套故障波形，记录故障前3个周波，故障后5个 周波，进行故障分析，上传当地监控或调度。微机线路保护装置解决策略 我国微机保护装置经过近二十年的发展、更新、升级，其理论、原理、性能、功能、 硬件已经相当完善，能够最大程度适应电力系统运行需要，过多对微机保护装置的干预， 对电网的安全运行反而是不利的。目前，我们运行管理的理念和观念却还处在一个趋向保 守的状态，在微机保护装置运行、管理上存在不少的误区，已经严重影响到变电站自动化 进程。本文主要分析了微机线路保护装置重合闸的充电条件及发生“异常自动重合”的主 要原因，并提出了相应的现场解决方案。 1. 故障事例 电力系统的故障中，大多数是送电线路的故障（特别是架空线路），电力系统的运行 经验表明架空线路的故障大都是瞬时的，因此， 线路保护动作跳开开关后再进行一次合闸，就可提高供电的可靠性。进入20世纪90 年代后，微机保护装置开始推广应用，继电保护微机化率已达100％。但多年的现场实际 应用中，发现中低压线路微机保护（如：10KV 线路微机保护）的控制回路与重合闸回路 之间的配合有问题，导致微机线路保护出现多次“异常自动重合”的现象。事例1：2019 年10月28日，某110kV 变电站1台10kV 出线开关（该开关为SIEMENS-8BK20手车开关，保护配置为LFP-966微机线路保护）在线路故障时重合未成，调度发令将该开关置于“试验”位置（即将线路转为检修状态），值班员在将手车开关由“工作”位置移至“试验” 位置后开关即自行合上，保护装置的保护动作报告为重合闸动作。 2019年11月1日，事例2：某220kV 变电站1台110kV 出线开 关（该开关为GIS 组合电气开关，保护配置110KV 微机线路保护）在线路故障时重 合未成，调度发令该出线改线路检修状态，值班员在将该单元的线路刀闸拉开后，将GIS 汇控柜内的“远方/就地”开关切至“远方”时开关自行合上，保护装置的保护动作报告 亦为重合闸动作。
PA140-F2微机综合保护装置技术说明书
ＰＡ１４０－Ｆ２技术说明书 一、 基本配置 PA140-F2保护装置主要应用于中低压等级的电力系统中，可以独立或者配合完成电网馈线、进线等线路和设备的保护，功能列举如下： 保护功能： ?Ⅰ段过流保护 ?Ⅱ段过流保护（可设定时限或四种反时限之一） ?Ⅲ段过流保护 ?零序过流保护 ?低电压保护（可设置电流闭锁） ?非电量保护 ?控制回路断线监测 ?装置故障、失电告警 测控功能： ?断路器遥控分、合 ?6路遥信开关量采集、装置遥信量变位、事故遥信 ?事件记录功能、故障录波上传 ?遥测量：三相电压、、三相电流、零序电压、零序电流、有功功率、无功功率、积分电度、功率因数、频率等 通信功能： ?采用485、422串行口通信，支持标准的国家电力行业103规约 二、 装置说明 外部电流及电压输入经互感器隔离变换后，由低通滤波器输入至A/D转换器。转换成的数字量经CPU进行保护逻辑运算，构成各种保护继电器，同时计算出各种遥测量显示在LCD上，并能通过通讯线传送给上位机。 Ia、Ib、Ic为保护用电流互感器输入，零序电流须用专用的零序电流互感器接入。 装置具有自检异常告警功能，当系统对RAM、ROM、定值、继电器、A/D通道、测量通道系数自检异常后发出告警信号。
本装置开入信号为有源接点，用户开入量为无源须特殊说明。 装置的所有保护均设有软压板，可以在装置本身自行设置投退，也可以通过上位机投退。 三、 技术参数 3.1、电源 3.2、计量精度 3.3、保护性能参数 内容 参数 内容 参数 Ⅰ段过流动作值误差 <±3% Ⅰ段过流动作时间误差 <±15ms Ⅱ段过流动作值误差 <±3% Ⅱ段过流动作时间误差 <±15ms Ⅲ段过流动作值误差 <±3% Ⅲ段过流动作时间误差 <±15ms 反时限过流动作值误差 <±3% 反时限过流动作时间误差 <±15ms 零序电流动作值误差 <±3% 零序电流动作时间误差 <±15ms 低电压动作值误差 <±3% 低电压动作时间误差 <±15ms 非电量保护动作时间误差 <±15ms 说明：动作时限当设置为0时，动作时间误差<35ms 3.4、实时性 类型 电压 允许偏差 波形 频率 功耗 纹波 波形失真 直流 220V -10%～+20% 直流 ——— <20W <5% ———— 交流 220V +15%～–20% 交流 50±5Hz <20W —— <5% 内容 条件 精度 ０．２～5A ＜±２％ 电流（保护） 5～100A ＜±１％ 电压 ２０％—１２０％Ｕｎ ＜±０．２％ 有功功率 —— ＜±２％ 无功功率 —— ＜±２％ 频率 ４５～55Hz ＜±0.02Hz 内容 开关动作分辨率 数据 采集 通讯 画面刷 新 调画面时间 接口报警时间 上位机到下位机命令 参数 <2ms 模拟量 ≤1s 波特率 1200～9600 （默认4800） ≤1s ≤1s ≤1s ≤1s
微机型继电保护装置的抗干扰措施
编号：SM-ZD-39953 微机型继电保护装置的抗 干扰措施 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
微机型继电保护装置的抗干扰措施 简介：该方案资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 近年来，微机型继电保护装置在电力系统中得到了广泛的运用。和常规保护相比，微机保护具有先进的原理及结构，安装调试简单，运行维护方便，保护动作迅速灵敏可靠，能自动记录故障信息等显著的优点。但是在现场运行过程中，如果运行环境差，抗干扰措施落实不当，则很容易受到外界环境的干扰，造成保护不正常，甚至发生保护误动作，严重威胁到电网的安全运行。 1 常见二次回路干扰的种类及传播途径 一般情况下，由于系统内发生接地故障、倒闸操作或者雷击等原因都将产生较强的电磁干扰。干扰电压主要是通过交流电压、电流回路，信号及控制回路的电缆进入保护二次设备，使装置的“读程序”或者“写程序”出错，导致CPU 执行非预定的指令，或者使微机保护进入死循环。常见的干扰有以下几种：
采用微机保护装置的注意事项
编号：SM-ZD-94216 采用微机保护装置的注意 事项 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
采用微机保护装置的注意事项 简介：该制度资料适用于公司或组织通过程序化、标准化的流程约定，达成上下级或不同的人员之间形成统一的行动方针，从而协调行动，增强主动性，减少盲目性，使工作有条不紊地进行。文档可直接下载或修改，使用时请详细阅读内容。 微机型继电保护装置具有功能多、灵活性好、可实现在线自动监测等优点，目前已在继电保护中广为采用。为了充分发挥其功能，保证电力系统的安全运行，笔者认为在采用微机型继电保护装置时应注意以下事项。 1 继电保护设计中应注意的事项 (1) 设计人员必须熟悉微机保护装置的型号、原理、适用范围、技术要求、软件版本号。了解线路对侧保护的程序版本。 (2) 设计过程中，必须考虑强电对弱电回路的干扰。强电、弱电不得合用一根电缆，排列保护屏端子排时，强电、弱电端子要隔开。 (3) 为防止交流电流、交流电压、直流回路进入的干扰，引起微机保护装置工作不正常，在保护的交流、直流电源入口处设计加装抗干扰电容，保护装置的电流、电压和信号引入线一定要选用屏蔽电缆。
许继WXJ系列微机保护测控装置说明书
许继集团.郑州许继自动化研究所 公司简介 Co mpa ny Profile 许继集团有限公司是国家电网公司直属产业单位，是中国电力装备行业的大型骨干和龙头企业，产品覆盖发电、输电、变电、配电、用电等电力系统各个环节，横跨一二次、高中压、交直流装备领域，国内综合配套能力最强、最具竞争力的电力装备制造商及系统解决方案提供商。核心主导业务是智能变配电、智能供用电、电动汽车充换电及驱动控制、直流输电及电力电子、新能源并网及发电、工业及军工智能供用电、轨道交通智能牵引供用电等电力装备的制造和系统解决方案的提供。 举世闻名的三峡工程、秦山核电站、西电东送、南水北调、奥运鸟巢工程，均有许继提供的优良设备。在这些世界级重大科研项目开发和重大工程设备制造的同时，许继集团荣获了多项世界第一。不但为加快我国重大装备国产化进程、推动国家能源战略实施、提升电力行业的整体运行水平做出了重要贡献，而且为人类电力建设历史增添了辉煌的一笔。 郑州许继自动化研究所专业从事电力智能化电气、电力自动化系统、微机综合保护测控装置的研发、制造、工程设计和技术服务。产品及软件适用于变电站、水电站、发电厂、工业控制、电力调度等。以电力二次设备保护、电力运行控制、远程监控调度的系列自动化系统工程广泛应用在电力、水利、冶金、石油、化工、纺织、造纸、机械、交通、环境工程等领域。公司严格贯彻质量管理体系（ISO9001）、环境管理体系（ISO14001）和职业健康安全管理体系（OHSAS18001）标准，经济效益与社会效益并举，管理体系成熟，理念先进，思维超前。
目录 Contents WXJ-800S系列微机保护测控装置 概述 产品分类 产品特点 技术参数 主要功能及技术参数 装置原理和结构 人机接口 外形及安装尺寸 WXJ-831S线路保护测控装置 WXJ-806S电容器保护测控装置 WXJ-809S配电变(站用变)保护测控装置 WXJ-813S异步电动机保护测控装置 WXJ-802S备用电源自动投切装置 WXJ-843S PT切换装置 WXJ-800系列微机保护测控装置 概述 产品分类 产品特点 技术参数 主要功能及技术参数 装置原理和结构 人机接口 外形及安装尺寸 WXJ-831线路保护测控装置 WXJ-801变压器差动保护测控装置 WXJ-803变压器高压侧保护测控装置 WXJ-805变压器低压侧保护测控装置 WXJ-806电容器保护测控装置 WXJ-807发电机（发变组）差动保护测控装置WXJ-808发电机（发变组）后备保护测控装置WXJ-809配电变(站用变)保护测控装置 WXJ-810频率电压保护测控装置 WXJ-813异步电动机保护测控装置 WXJ-843 PT切换装置 WXJ-802备用电源自动投切装置
微机线路保护
在电力系统中，输电线路是最重要的部分，因此，对输电线路的保护对于整个电力系统的稳定运行有非常重要的意义。继电保护装置是一种反映电力系统故障和不正常运行状态、并且作用于断路器跳闸和发出告警信号的设备，随着电力工业的发展和电压等级的不断升高，对微机保护装置的要求也越来越高，因此，研制出一种高性能的继电保护装置对于电力系统有重要的理论和现实意义。电压等级为220kV及以上的电力系统中，为了保证并列运行的稳定性和提高输送功率，在很多情况下要求保护装置能无延时地从线路两侧切除被保护线路任何一点的故障。WXHJ-803就是典型的光纤纵差保护装置，通过光纤把各端的电气量传送到对端，将两端的电气量比较，以判别故障在本线路保护范围之内还是之外，从而决定是否切断被保护线路。因此，从理论上讲这种差动保护有绝对的选择性。 关键字：继电保护微机保护 Abstract In the power system, the transmission line is the most important part, therefore, the protectionof the transmission line is very important for the stable operation of the power system. The relay protection device is a reflection of the power system fault and abnormal operation state,and the effect on circuit breaker trip and send alarm signal equipment, with the development of electric power industry and the increase of voltage level, the requirement for microcomputer protection device is more and more high, therefore, developed the relay protection device for high performance it has important theoretical and practical significance for electric power system. The voltage rating of 220kV and above power system, in order to ensure the stability of parallel operation and increase the transmission power, protection requirements in many cases without delay from line fault on both sides of the protected circuit is removed at any point. WXHJ-803 is a typical optical fiber longitudinal differential protection device, through the optical fiber electric quantity is transmitted to each end to end, will compare the electrical quantities of both ends, to judge the fault within the scope of protection or line, to decide whether to cut off the protected line. Therefore, the absolute selectivity in theory of the differential protection. Key words: relay protection of microcomputer protection
微机型继电保护装置的抗干扰措施(新编版)
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 微机型继电保护装置的抗干扰 措施(新编版) Safety management is an important part of production management. Safety and production are in the implementation process
微机型继电保护装置的抗干扰措施(新编 版) 近年来，微机型继电保护装置在电力系统中得到了广泛的运用。和常规保护相比，微机保护具有先进的原理及结构，安装调试简单，运行维护方便，保护动作迅速灵敏可靠，能自动记录故障信息等显著的优点。但是在现场运行过程中，如果运行环境差，抗干扰措施落实不当，则很容易受到外界环境的干扰，造成保护不正常，甚至发生保护误动作，严重威胁到电网的安全运行。 1常见二次回路干扰的种类及传播途径 一般情况下，由于系统内发生接地故障、倒闸操作或者雷击等原因都将产生较强的电磁干扰。干扰电压主要是通过交流电压、电流回路，信号及控制回路的电缆进入保护二次设备，使装置的“读程序”或者“写程序”出错，导致CPU执行非预定的指令，或者使
微机保护进入死循环。常见的干扰有以下几种： （1）变电站内发生单相或者多相接地故障时，强大的故障电流沿着接地点进入变电站的地网，使得地网上任意不同的两点之间产生很高的地电位差。这种干扰通常称之为50Hz工频干扰。 （2）当操作变电站内的开关设备，比如高压隔离开关切合带电母线时，将在二次回路上引起高频干扰。干扰电压通过母线、电容器等设备进入地网，产生频率为50Hz～1MHz不等的高频振荡，在二次回路上引起较强的高频干扰。 （3）每当进入雨季，发生雷击时，由于电与磁的耦合，也会在高压导线和大地之间感应出干扰电压，称之为雷电干扰。 （4）当断开接触器或者继电器的线圈时，会产生宽频谱的干扰波，其干扰频率甚至可达到50MHz。另外，在高压区使用对讲机、移动电话等通讯工具，也将产生高频电磁场干扰。 2抗干扰措施的实施情况 抗干扰的最基本措施就是防止干扰进入弱电系统。一方面是通过改进装置的硬件部分，增加其抗干扰能力；另一方面可以从外部
NR_610微机保护测控装置V2.01说明书
用户必读 感您使用中国?南宏电力科技生产的NR－610微机综合保护装置。在安装和使用本列产品前，请您注意以下提示： ?在您收到产品后，请核对与您所订购的型号、规格是否相符，产品的额定工作电压、额定电流是否符合使用要求； ?请检查产品是否存在损伤，所配套的说明书、出厂检验报告、合格证、接线端子台及安装附件是否齐全； ?在安装、调试前请仔细阅读本说明书，并按照说明书的相关描述进行测试、安装和操作； ?该产品由电子器件构成，为防止装置损坏，严禁私自拆卸装置插件及带电插拔外部接线端子； ?请使用合格的测试仪器和设备对装置进行试验和检测； ?该产品在测试和使用时，接地端子（E03）及外壳要可靠接地； ?产品安装完毕后，请仔细检查接线，确定正确后方可通电调试，以免造成产品的损坏； ?本产品出厂时的密码是：0000，此密码可在“定值整定→系统设置”菜单中修改，修改后请注意保存，以免遗失； ?不可在产品运行状态下进行传动试验或修改保护定值的操作； ?定值整定时要“先整定定值,后投入保护功能”以免造成误动作。
目录 一概述............................................................................... - 1 -1.1适用围.. (1) 1.2装置功能配置 (1) 二、技术参数 .......................................................................... - 4 - 2.1工作环境条件 (4) 2.2额定电气参数 (5) 2.3主要技术指标 (5) 三、保护动作原理 ...................................................................... - 8 - 四、结构和开孔尺寸 ................................................................... - 12 - 五、背板接线端子定义.................................................................. - 14 - 六、操作指南 ......................................................................... - 15 - 6.1面板说明 (15) 6.2主菜单 (17) 6.3采样数据 (17) 6.4定值整定 (20) 6.5时钟 (20)
XJGW-611微机线路保护装置说明书
XJGW-611微机线路保护装置说明书 XJGW-611 !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!L7γ!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!СЙ3\.FNPSZ4P$фζ\γР!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!γКΦэζΦγγМγν\\^ 23γ4$16ζ5γγγγγγ57ζ6(14N\7ζζζ121315172222 89:2122232425262728 \\^ ЙЙЙζζN\СЙЙNpeCvt242637383841444444454: 2! 9+(8γL7С2/2!ǖ γγγγγγγ5757ζζζ*\$04′уЙN\9+(82/3! BСCКˉи DЙ3\ζ E\ FКζΦ GγКΦ HζγРγΦ I*&$.PE#VT34ζΦγ
3! 3/2! B77C D T 6O*O*O\ 77 \\)[ T 3/3! B7\C*O\ *O\ D7\ \ Eγ8γ83/4! B ФЮ CDL1BL1BLN3/5! Bу(#5.)[L)[РL7L7уC(#5\ D(#5 E(#5
F(#5 G(#5 Hу(#5у I(#5 J*&$K*&$ L*&$3/6! B7Ф. Cζ7Й)[7NJOФ)[L7NJO Dуζ7ЙL7эуФL7эу 3/7! B(#5*Cу(#5*уD(#5*Eу(#5*уF(#5*3/8! B *O*O\77 TTC dd \TTЮNTd 3/9! BdCd DСЙ%$7NTEуЙ%$7уNT3/:! B7\8\ C7\\ 4!
γХЙζ34ζ4/2! 4/3! γ$16ζ4/4! 5\ζΘ$16 5\576B6C6D6Y N\4/5!DQV ΘγЙ777777СЙ4/6! ζ ζζ59+ζ)9+(9+108&3 Фγ#5+#)+:5+:)+γ5#+γ)#+'5+ γ 4/7! ζКζ 5! 5/2! γγ γc*B6CD*C6DB*D6BCФ*B6CDΒ 750Arg′′cc Ubc075IaejFγ OЙЙЙ\6BC6DB*B#6BC6CD*C$6CD6DB*D5757СγЙ5OOO******O5OOζγζγ 5/3!
微机保护测试装置工作原理
微机保护测试装置工作原理 一、产品概述 继电保护测试仪是在参照电力部颁发的《微机型继电保护试验装置技术条件（讨论稿）》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。它采用单机独立运行，亦可联接笔记本电脑运行的先进结构。主机内置新一代高速数字信号处理器微机、真16位DAC模块、新型模块式高保真大功率功放，自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。单机独立操作即已具有很强的功能，可进行大多数试验，联接电脑运行则具有更强大的操作功能。体积小、精度高。 华胜公司研制的新一代“FS-1000微机继电保护测试仪”是一个新型智能化测试仪器，以前的工具主要是用调压器和移相器组合而成，体积笨重，精度不高，已不能满足现代微机继电保护的校验工作。随着科学技术的不断发展，已广泛运用于线路保护，主变差动保护，励磁控制等各个领域，变电站综合自动化已成为主流。
二、产品应用 继电保护微机型测试装置是保证电力系统安全可靠运行的一种重要测试工具。随着计算机技术、微电子技术、电力电子技术的飞速发展，应用最新技术成果不断推出新型高性能继电保护测试装置是技术进步的必然趋势。 三、工作原理 继电保护测试仪器分为主回路和辅回路两个回路，主回路采用大旋钮调节，辅回路采用小旋钮调节，主回路通过面板上“输出选择”按键开关控制其输出的各种量，并且每切换一种输出的同时，仪器上的数字电压/电流表可自动监视其输出值。辅回路通过输出开关控制直接调节输出，测量可外附万用表测量。 （1）、继电保护测试仪器主回路原理 输入的AC220V电源经保险通过输出控制继电器K1进入双碳刷调压器T1输入端，通过T1大旋钮调节的电量进入隔离变压器T2（兼职升流器），升流器分三个抽头输出，一个抽头为AC0-250V输出，额定电流为3A；该抽头输出电压经整流滤波后可输出0-350V直流电压；第二个抽为15V（10A），该抽头一路经传感器通过继电器控制输出0-10A交流电流，一路经电阻输出0-500mA交流电流，一路经继电器转换可输出0-10A或0-500mA直流电流；第三个抽头为10V （100A）大电流端，该抽头穿过传感器一次侧直接输出100A电流，该回路带负载能力较强，但输出稍有过载，不能长时间处于大电流状态下。热继电器校验仪 （2）、继电保护测试仪器辅回路 继电保护测试仪器辅回路与主回路一样，AC220V电源经保险进入双碳刷调压器T1小旋钮调节的电压量，通过隔离变压器T4可直接调节输出0-20V或0-250V交流电压或0-350V直流电压，此回路额定电流为1A。按下辅回路“输出控制”开关，调节小旋钮即可输出。 （3）、测量回路 “0-100A”，直流“0-350V”、 “0-10A”、 由大旋钮调节的主回路输出量交流“0-250V”、 “0-500mA”、 “0-500mA”、“0-10A”通过设备内线路板上继电器转换，每切换一个档，便函可监视所对应的输出量。其中“0-500mA”档包括在“0-10A”档中。使用时，在“0-10A”两下即是“0-500mA”监视。 （4）、时间测量 设备内置6位数显秒表，电秒表可内部启动，也可外部启动。内部启动时，按下“输出控制”
微机保护装置的使用方法
微机保护装置的使用方法 （一）微机保护单元箱的面板布置 本试验台所设微机保护装置的面板示意图如附图2-1所示： 附图2-1 微机保护面板示意图 面板布置示意图分成五个区域： 1．面板正中上层为数据信息显示屏区域； 2．面板左上角为信号指示灯区域； 3．面板右上角为手动跳、合闸操作区域； 4．面板右下角为装置电源开关； 5．面板正中下层为保护装置进行人机对话的键盘输入区。 （二）装置面板各部分的作用 1．显示屏 微机保护的显示内容分为四个部分，即正常运行显示、故障显示、整定值浏览和整定值修改。 正常运行显示内容根据不同的保护有不同的项目，每项显示由类型 装置运行 I 段动作 II 段动作 操作电源 YHB-Ⅲ型微机保护装置 合闸 选择 分闸 ON OFF 画面 切换 ▲ ▼ 信号 复位 主机 复位 ＋ － III 段动作 变压器差动
代码和反映其测量大小的数据组成； 故障显示是在装置检测到故障并满足预先设定的条件后自动从正常显示状态切换到故障显示画面，本保护装置的故障显示由七个画面组成，相应记录过去七次故障数据，最近的故障画面在最上层，通过“▲”或“▼”键可浏览所有画面，且浏览过程是连续进行的，即当到达第七个故障画面时，再按“▼”键时将显示第一个画面，当到达第一个画面时，再按“▲”键将显示第七个画面的内容，每个故障画面包含了故障的类型、故障电流的大小； 整定值浏览可观看装置的保护设置情况，但不能够修改整定值的大小；当输入密码正确时可进入整定值修改画面，通过使用“▲”、“▼”键可观看装置的保护设置情况，通过配合使用“+”、“-”键可修改整定值的大小或设置性质，本试验台微机保护装置整定值的设置情况和具体操作方法详见后面的装置整定值设置部份说明。 DJZ-Ⅲ型电气控制及继电保护试验台所设微机保护装置正常运行时显示的内容如附表2-1所示。 附表2-1 微机保护装置正常运行显示项目 显示屏内容含意 1A-XXX 变压器一次侧A相电流幅值，XXX表示电流幅值的大小（以下同） 1B-XXX 变压器一次侧B 相电流幅值 1C-XXX 变压器一次侧C 相电流幅值 2A-XXX 变压器二次侧A相电流幅值 2B-XXX 变压器二次侧B 相电流幅值 2C-XXX 变压器二次侧C 相电流幅值 U1-XXX PT测量点AB相线电压幅值 U2-XXX PT测量点BC相线电压幅值 U3-XXX PT测量点CA相线电压幅值 由于本试验台微机保护装置设有三个方面的实验内容，为了便于区
微机型继电保护装置的抗干扰措施
微机型继电保护装置的抗干扰措施 点击：19 添加时间： 2007-8-2 16:47:25 近年来，微机型继电保护装置在电力系统中得到了广泛的运用。和常规保护相比，微机保护具有先进的原理及结构，安装调试简单，运行维护方便，保护动作迅速灵敏可靠，能自动记录故障信息等显著的优点。但是在现场运行过程中，如果运行环境差，抗干扰措施落实不当，则很容易受到外界环境的干扰，造成保护不正常，甚至发生保护误动作，严重威胁到电网的安全运行。 1 常见二次回路干扰的种类及传播途径 一般情况下，由于系统内发生接地故障、倒闸操作或者雷击等原因都将产生较强的电磁干扰。干扰电压主要是通过交流电压、电流回路，信号及控制回路的电缆进入保护二次设备，使装置的“读程序”或者“写程序”出错，导致CPU执行非预定的指令，或者使微机保护进入死循环。常见的干扰有以下几种： (1) 变电站内发生单相或者多相接地故障时，强大的故障电流沿着接地点进入变电站的地网，使得地网上任意不同的两点之间产生很高的地电位差。这种干扰通常称之为50 Hz工频干扰。 (2) 当操作变电站内的开关设备，比如高压隔离开关切合带电母线时，将在二次回路上引起高频干扰。干扰电压通过母线、电容器等设备进入地网，产生频率为50 Hz～1 MHz不等的高频振荡， 在二次回路上引起较强的高频干扰。 (3) 每当进入雨季，发生雷击时，由于电与磁的耦合，也会在高压导线和大地之间感应出干扰电压，称之为雷电干扰。 (4) 当断开接触器或者继电器的线圈时，会产生宽频谱的干扰波，其干扰频率甚至可达到50 MHz。另外，在高压区使用对讲机、移动电话等通讯工具，也将产生高频电磁场干扰。 2 抗干扰措施的实施情况 抗干扰的最基本措施就是防止干扰进入弱电系统。一方面是通过改进装置的硬件部分，增加其抗干扰能力；另一方面可以从外部环境着手，通过各种屏蔽、隔离措施，切断干扰的传播途径。 根据省公司的“反措”要求，淮北供电局对集成电路保护采取了沿电缆沟铺设截面为100 mm2接地铜排的措施，这为微机保护的反措提供了条件。并针对上述干扰问题，按“电力系统继电保护及安全自动装置反事故措施”的要求，采取了以下几种抗干扰措施。 2.1 对微机保护硬件采取相应的抗干扰措施 目前生产厂家在产品的研制过程中采取了各种优异的抗干扰措施，比如采用VFC数据采集系统，使模拟系统和数字系统在电气上完全隔离，大大增强了装置硬件的抗干扰能力。以WXB-11型微机保 护为例，装置硬件采取的抗干扰措施有： (1) CPU插件的总线不出芯片； (2) 模拟量的输入通道加光耦； (3) 所有的开入、开出加光隔； (4) 引入装置的电源加滤波措施； (5) 增加对RAM、EPROM的自检功能； (6) 装置背板的走线采用抗干扰措施。 2.2 保护屏的接地措施 微机保护屏内所有的隔离变压器一、二次绕组间应当有良好的屏蔽层，并可靠接地。微机保护装置的箱体必须经试验确定可靠接地；将保护屏底部的漆、铁锈等清除干净以后，将保护屏和底部槽钢用焊接或者螺栓固定的方式可靠连接。微机保护屏之间用不小于50 mm2的多股铜芯线将其底部的接 地小铜排相串连，而后接于截面不小于100 mm2的接地铜排上，再将接地铜排和主控室电缆层的接地网可靠连接。
