电压稳定基本概念

从80年代以来,电网运行越来越接近于极限状态。主要有几个原因:

?环保对电源建设和线路扩建的压力

?重负荷区域的用电消费增加

?电力市场下的新的系统负荷方式(潮流方式)

?。。。

无论发达国家还是发展中国家,都存在负荷、线路和电源间的矛盾

用户负荷在增加<——> 电网扩建却面临着更大的问题

由于网络运行在重载情况下,出现了慢速或快速的电压跌落现象,有时甚至产生电压崩溃,电压稳定已成为电力系统规划和运行的主要问题之一。

(介绍电压稳定的三本国际性的书籍:)

那么什么是电压失稳?(在国际上,有多种公认的定义。)在这里,我们观察文献[TVCUTSEM]的定义:

电压失稳产生于动态的负荷功率的恢复在传输网和发电系统的能力之外。

作者进一步解释道:

?电压:许多母线的电压发生明显的、不可控的下跌。

?失稳:超越了最大的传输功率极限,负荷功率的恢复变得不稳,反面降

低了功率的消耗,这是电压失稳的关键。

?动态:任何稳定问题与动态有关,可以用微分方程(连续变化)或用差

分方程(离散变化)模拟。

?负荷:是电压失稳的原动力,因此这一现象也被称为负荷失稳,但负荷

不是仅有的角色。

?传输网:有传输极限,从基本电工理论就可是到这个结论,这一极限是

电压失稳的开始。

?发电系统:发电机不是理想的电压源,其模型的准确性对正确的电压稳

定十分重要。

与电压稳定相关的另一术语是电压崩溃。电压崩溃可能不是电压失稳的最终结果。

电压稳定基本概念 1

电压稳定基本概念

2

无功功率的角色

可以注意到上述定义中没有引入无功功率。众所周知,在交流网中,电抗线路占主导,电压控制和无功功率有密切的关系。这里作者的目的是不想过于强调无功功率在电压稳定中的作用。的确,有功功率和无功功率二者同时对电压稳定有重要的作用。作者引用了一个例子,表明电压失稳与无功功率没有因果关系。

假设电源电压E 恒定,控制R L ,使功率消耗达到予定值P o :

o

L

L

P R I R

-=2 同时,我们知道最大的传输功率发生在R L = R :

R

E P 42max =

如果需求的P o 大于P max , 负荷电阻会下降比R 更小,电压失稳就会产生了。

这个范例虽然没有无功功率,没有功角稳定问题,但具有电压失稳的主要特征。在交流电力系统中,无功功率使得问题变得更复杂,但不是问题的唯一根源。传输有功功率仍然是电力系统的主要功能,而无功功率的传输和消耗也是的电力系统的不可缺少的一部分。

电压稳定VS 电力系统稳定

可以把电压稳定归到一般的电力系统稳定问题,下表显示根据时间域和失稳原因方式进行的分类。我们应该知道,可以用不同的方法对稳定问题进行分类。这里的分类可有效地分别电压稳定与功角稳定的差异。

快速稳定问题:

电压稳定基本概念

3

? 暂态功角稳定:无同步力矩,缺乏阻尼 ? 小扰动稳定:缺乏阻尼

? 短期电压稳定:感应电动机和受控负荷,包括HVDC 暂态 ? 功角稳定和快速电压稳定很难分开,负荷(负荷模型)对功角稳定

有影响,而发电机(发电机模型)对电压稳定也有作用。 长过程稳定问题:

? 频率问题:主要原因是发电与负荷的不平衡

? 电压问题:主要原因是发电与负荷的距离,取决于网络结构。

传输网

我们先回顾电网传输的基本特性。为了理解的方便,我们利用简单的模型。

假设线路是无损耗的。有功和无功的传输取决于线路两端的电压幅值和相角的。其中可计算受电端有:

X V Cos V V Q Sin P Sin X

V V P 2

2

122

1212max 122

12-===

δδδ 同样送电端有:

X Cos V V V Q P Sin P Sin X

V V P 12

212

1

1212max 122

11δδδ-====

有功功率传输

同时可以观察到最大的传输功率发生在δ=900。请注意稳定和不稳定的平衡点(SEP/UEP: Stable/Unstable Equilibrium Point ,这是电力系统稳定分析的直接法的二个重要的概念)。对于典型的功率传输和功率角,例如当δ=30o ,有Sin δ≈δ,可近似写作δmax P P =。因此,我们常说有功传输主要取决于功率角度。

电压稳定基本概念

4

无功功率传输

我们对无功功率传输特别感兴趣。如果V 1=V 2,这时两端发电机同时担任传输有功功率时所需用的无功功率。通常,我们还对二端电压幅值不同感兴趣。当Cos δ≈1时

X

V V V Q X V V V Q )

(,)(21222111-=-=

因此,我们说无功传输主要联决于电压幅值,从较高电压端注下低电压端。但是,这样的假设在重负荷的情况下就不成立了。

无功功率不能通过大功角或过大的电压落差而传输,大功角差是由于长输电线(大X )和大功率传输,而电压必须保证在100±5%之内就难了,相比于有功功率,无功功率不可能得以长距离传输。

减少无功传输的另一个原因是减少有功损耗和无功损耗。减少有功损耗,提高经济性;减少无功损耗,减少无功设备投资。

在一些情况下,减少功频过电压是考虑的因素之一,当受端开关断开时,送端电压可能急剧上升,导致设备损坏。

因此,应尽可能做到无功功率就地平衡: 在大功率输送时,传输大量的无功功率是需要太大的压降 减少有功损耗和无功损耗

功频过电压

电压稳定基本概念

5

考虑容量更大的变压器和传输线

下面我们介绍二个基本概念:最大传输功率,负荷与网络电压关系。这二个基本特性与电压失稳有很大的关系。另外,简单介绍网络元件对传输功率的影响,包括串取补偿、并联补偿和有载调压等。

单负荷无穷大母线系统

我们可以将E 和Z=R+jX 看似从某负荷点看电网的戴维宁等值电路。负荷功

率因数为:?cos 22=+==Q

P P

S P PF

最大传输功率

在开始,我们就介绍了电压失稳是因为负荷企图从传输网获得大于能提供的

最大功率,下面我们介绍各种约束条件下的最大传输功率。

无约束的最大传输功率

简化起见,假设负荷为阻抗性:jXl Rl Zl +=,当 *=Z Zl 有极值。这时从电压源端来看,阻抗为纯电阻性,电流不产生任何无功功率,负荷功率为:

R E P 42

max =,受端电压为2max E V =。

这样的推导结果对电网不适合,因为部分电网中R 几乎可忽略,而这时的最

大传输功率时电流会是无穷大;而且这时负荷具有高电容性,这又不符合实际。

给定功率因数下的最大传输功率

给定功率因数,这时负荷为)cos 1(?+=+=Rl jXl Rl Zl ,这时可导出最大传输功率发生在Z Zl =。

最大传输功率决于网络参数,与负荷特征无关。

功率-电压关系

如果说?tan P Q =,可得这样的一组曲线,也被称为鼻族曲线

失稳机理

网络对负荷的P-V特性

负荷随电压和频率变化。在电压稳定的研究中,负荷特性通常包括二部分:对电压的函数和对独立变量的函数。我们称负荷需求为:

P=μP o

对于特定的μ,它代表一条曲线并与V(P, Q)表面相交,相交点就是可能的运行点,当μ变化,则相交点也变化。如果将对所有的需求值求得交点,就得网络P-V特性。在(P, V)平面构画所有的交点,就得P-V曲线。

注意:不确定负荷功率如何随电压变化就不能确定网络特性。

失稳的现象

考虑需求μ增加的情况。在A点,高需求使得电压跌落,而负荷功率更大;在B点增加需求会更促使电压和负荷功率的同时跌落。如果负荷是静态的,则B 点运行是可以的,但由于有负荷控制器或负荷本身的特性,会增加需求以达到一定的功率,B点的运行就变得不稳定了。

(缺图)

现在我们考虑负荷在扰动之后的特性如上所述,但在很长时间内,恢复到恒功率的特性上,这根虚线就是负荷平衡点特性,或负荷静态特性。

网络稳定运行的前提是存在平衡点。有可能网络参数变化,导致平衡点的丧失,也可能是负荷增加,引起平衡点的丧失。

实际情况中,大扰动会引起失稳现象。扰动后,网络的特性会有突变,因而扰动后的网络特性曲线与负荷的无交点。

电压稳定基本概念 6

电压稳定基本概念

7

当负荷惭惭增加。曲线与网络特性曲线相切,如果继续再增加就没有交点了。

负载极限不一定与最大传输功率一致,这取决于负荷特性,对于某些数学模型的负荷可能没有负载极限。

无功补偿

一般来说,无功补偿包括注入无功功率,以改善电网运行,如维护电压;减少线路电抗因而减少网损,提高稳定性。

最常用的补偿是电容器,以平衡传输网的主导的电抗;也有用电抗器的时间,以吸收电容性无功。

除了负荷补偿之外,有网络补偿(分串取和并联补偿两类)

线路的串联补偿

串联补偿主要用于减少线路电抗、补偿后一般在0.3~0.8之间。它减少发电机与负荷的距离,于是,提高网络的最大传输功率,是暂态稳定和电压稳定的有利措施,具有的自适应的特性

并联补偿

并联电容器和电抗器是用之最广的最简单的补偿装置。并联补偿的投切可以是手动的,也可是自动的。相对于串联装置来说,动作更频繁。

向缺电的地区输送更多的功率时,必须配合更多的补偿,否则负荷端电压就没办法维护了。

补偿的另一种情况是防止超高压网的轻载过压现象,例如在500KV 线路轻载时,会产生大量的电容性无功,如果不投入电抗器进行补偿,过压现象不可避免。

SVC

所谓SVC 就是受电压控制的并联补偿装置。一般来说,SVC 装设在中压网,通过对高压网的电压测量控制并联导纳,从而控制母线电压。SVC 的昂贵成本对应着快速响应效果,对暂态功角稳定和快速电压稳定都非常重要。

在静态时,SVC 无功输出为: 2BV Q = 并联电纳按下式变化 )(0V V K B -=

其中V 为高压网的电压,V 0为设定值。

(缺图:控制特性)

在详细的仿真中应包括升压变压器的阻抗。放大系数一般为SVC额定容量的25~100倍,抛物线部分为极限状态。

静补系统(SVS)是SVC带一个机械的投切电容器,一方面可控制节点电压,同时可腾出更多的快速无功贮备。

从中可见,SVC大大改变了网络的特性曲线。在极限情况下,SVC及是常规的电容器或电抗器BV2,这对电压稳定不利,就这一点来说SVC不如极限状态下的发电机和调相机。

有载调压器

现代电网分成多个电压等级,超高网有220~735KV,高压网有60~150KV。有载调压器(LTC)的作用是保证正常的负荷端电压,因此从负荷端来看,电网具有恒定电压。

电网中的主要变压器有:

·配电变压器

·高压/中压变压器

·联络变压器,超高压/高压变压器

·发电机升压变压器

第一类变压器对负荷的动态特性有很大的影响,后三种变压器对网络特性的影响较大。LTC的电压控制作用是缩短电源和负荷的距离,有的系统有多级LTC 控制电压,原理是一样的。有的系统的电源和负荷的电气距离较远,如果没有LTC的电压控制作用就不可能运行。各级LTC的动态特性的互相影响对稳定有很大的影响。

电压崩溃的简单事例

我们来看一个简单的事例,这对于许多实际事例来说是具有代表性。

如图所示,负荷通过输电线供电,发电机G1有较好的A VR保持母线1的电压恒常,母线1通过其它方式联接到代表系统的无穷大母线2,母线2的频率和电压在任何情况下保持不变。

电压稳定基本概念8

随着负荷继续上升,发电机G1供给更多无功,直到曲线的B点其无功出力达到极限,这样母线1的电压不能再为常数,系统转移到曲线2运行,只有母线2的电压为常数,原来的临界点C1转移到C2。如果负荷继续增加,就可能发生电压崩溃了。

防止电压失稳的措施初探

这里可见,防止电压失稳的保护从规则到实时运行都需要。

在规划期间,需要决定是否建新的线路和发电机,需要怎样的线路特性和发电机特性来供给予想负荷,这必须在建线路和发电机之前完成。其它的研究是决定无功源的按装地点,是否使用有载调压器,使用什么保护装置防止电压崩溃。同时需要培训发电厂和调度中心的工程人员,以便面对电压稳定问题时胸有成竹。

运行规划时,发电机、线路、补偿装置、保护设备去已安装好,也不可能再增加新的设备。调度人员需要熟悉和充分利用现有设备。他们必须考虑电压稳定问题出现的可能性,例如对发电机G1或线路紧急维修时,系统更薄弱,这时利用负荷预报和优化程序来指导在何处提供支授和最好的拓朴方式。

最后,如果在运行时发生了事故,所有的一切都依赖于保护装置和调度员。要对事件的发展过程有一个准确的预测是很难的,因为有许多非线性的事件发生,如果调度员没有电压稳定指标的帮助,很难判断其危害和决定应该做些什么。每一个决定需要时间执行,在面对事件时,时间是极关键的。投入一组电容器的效果与时间的前后有关(时间、空间和数量的问题),因为电容器的效率是电压幅值的平方的函数,而此时又电压正在下降。甚至在切负荷太晚时也会没有效果的。事先对运行人员进行培训是非常重要的,电厂的运行人员在电压崩溃时,会将本厂的发电机从系统中切除,然而保持在线运行将对系统稳定更有利。

电压稳定基本概念9

另一种正出现的电压稳定和功角稳定问题

随着电力市场的出现,有些电力公司在网中向其它区域转送或输入更多的功率,这些潮流可能对电压稳定和安全有影响。我们以上图为例,发电端与负荷端距离较远,系统原来就有电压稳定问题,从邻近系统得到电压和无功支援有限,传输设备上的额外功率的加入将大大减低系统的安全性。

电压稳定基本概念10

无功补偿控制器及动态补偿装置工作原理

无功功率补偿装置在电子供电系统中所承担的作用是提高电网的功率因数,降低供电变压器及输送线路的损耗,提高供电效率,改善供电环境。所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。合理的选择补偿装置,可以做到最大限度的减少网络的损耗,使电网质量提高。反之,如选择或使用不当,可能造成供电系统,电压波动,谐波增大等诸多因素。 一、按投切方式分类: 1.延时投切方式 延时投切方式即人们熟称的”静态”补偿方式。这种投切依靠于传统的接触器的动作,当然用于投切电容的接触器专用的,它具有抑制电容的涌流作用,延时投切的目的在于防止接触器过于频繁的动作时,电容器造成损坏,更重要的是防备电容不停的投切导致供电系统振荡,这是很危险的。当电网的负荷呈感性时,如电动机、电焊机等负载,这时电网的电流滞带后电压一个角度,当负荷呈容性时,如过量的补偿装置的控制器,这是电网的电流超前于电压的一个角度,即功率因数超前或滞后是指电流与电压的相位关系。通过补偿装置的控制器检测供电系统的物理量,来决定电容器的投切,这个物理量可以是功率因数或无功电流或无功功率。 下面就功率因数型举例说明。当这个物理量满足要求时,如COSΦ超前且》0.98,滞后且》0.95,在这个范围内,此时控制器没有控制信号发出,这时已投入的电容器组不退出,没投入的电容器组也不投入。当检测到COSΦ不满足要求时,如COSΦ滞后且《0.95,那么将一组电容器投入,并继续监测COSΦ如还不满足要求,控制器则延时一段时间(延时时间可整定),再投入一组电容器,直到全部投入为止。当检测到超前信号如COSΦ《0.98,即呈容性载荷时,那么控制器就逐一切除电容器组。要遵循的原则就是:先投入的那组电容器组在切除时就要先切除。如果把延时时间整定为300S,而这套补偿装置有十路电容器组,那么全部投入的时间就为30分钟,切除也这样。在这段时间内无功损失补只能是逐步到位。如果将延时时间整定的很短,或没有设定延时时间,就可能会出现这样的情况。当控制器监测到COSΦ〈0.95,迅速将电容器组逐一投入,而在投

无功补偿及功率因数知识

交流电在通过纯电阻的时候,电能都转成了热能,而在通过纯容性或者纯感性负载的时候,并不做功。也就是说没有消耗电能,即为无功功率。当然实际负载,不可能为纯容性负载或者纯感性负载,一般都是混合性负载,这样电流在通过它们的时候,就有部分电能不做功,就是无功功率,此时的功率因数小于1,为了提高电能的利用率,就要进行无功补偿。 电网中的电力负荷如电动机、变压器等,大部分属于感性电抗,在运行过程中需要向这些设备提供相应的无功功率。在电网中安装并联电容器、同步调相机等容性设备以后,可以供给感性电抗消耗的部分无功功率小电网电源向感性负荷提供无功功率。也即减少无功功率在电网中的流动,因此可以降低输电线路因输送无功功率造成的电能损耗,改善电网的运行条件。这种做法称为无功补偿。 配电网中常用的无功补偿方式有哪些? 无功补偿可以改善电压质量,提高功率因数,是电网采用的节能措施之一。配电网中常用的无功补偿方式为:在系统的部分变、配电所中,在各个用户中安装无功补偿装置;在高低压配电线路中分散安装并联电容机组;在配电变压器低压侧和车间配电屏间安装并联电容器以及在单台电动机附近安装并联电容器,进行集中或分散的就地补偿。 1、就地补偿 对于大型电机或者大功率用电设备宜装设就地补偿装置。就地补偿是最经济、最简单以及最见效的补偿方式。在就地补偿方式中,把电容器直接接在用电设备上,中间只加串熔断器保护,用电设备投入时电容器跟着一起投入,切除时一块切除,实现了最方便的无功自动补偿,切除时用电设备的线圈就是电容器的放电线圈。 2、分散补偿 当各用户终端距主变较远时,宜在供电末端装设分散补偿装置,结合用户端的低压补偿,可以使线损大大降低,同时可以兼顾提升末端电压的作用。 3、集中补偿 变电站内的无功补偿,主要是补偿主变对无功容量的需求,结合考虑供电压区内的无功潮流及配电线路和用户的无功补偿水平来确定无功补偿容量。35KV变电站一般按主变容量的10%-15%来确定;110KV变电站可按15%-20%来确定。 4、调容方式的选择 (1)长期变动的负荷 对于建站初期负荷较小,以后负荷逐渐增大的情况,组装设无载可调容电容器组。户外安装时可选用可调容集合式电容器;户内安装时可选用可调容柜式电容器装

通信原理

[原创连载]深入浅出通信原理(最后更新于6月8日夜) 开场: 很多原理一旦上升为理论,常常伴随着繁杂的数学推导,很简单的本质反而被一大堆公式淹 没,通信原理因此让很多人望而却步。 非常复杂的公式背后很可能隐藏了简单的道理。 真正学好通信原理,关键是要透过公式看本质。 以复傅立叶系数为例,很多人都只是会套公式计算,真正理解其含义的人不多。对于经常出 现的“负频率”,真正理解的人就更少了。 连载1:从多项式乘法讲起 连载2:卷积的表达式 连载3:利用matlab计算卷积

连载5:著名的欧拉公式 连载6:利用卷积计算两个信号的乘积连载7:信号的傅立叶级数展开连载8:时域信号相乘相当于频域卷积连载9:用余弦信号合成方波信号 连载10:傅立叶级数展开的定义 连载11:如何把信号展开成复指数信号之和? 连载12:复傅立叶系数 连载13:实信号频谱的共轭对称性 连载14:复指数信号的物理意义-旋转向量连载15:余弦信号的三维频谱图 连载16:正弦信号的三维频谱图 连载17:两个旋转向量合成余弦信号的动画连载18:周期信号的三维频谱图 连载19:复数乘法的几何意义连载20:用成对的旋转向量合成实信号 连载21:利用李萨育图形认识复信号

连载23:利用欧拉公式理解虚数 连载24:IQ信号是不是复信号? 连载25:IQ解调原理 连载26:用复数运算实现正交解调 连载27:为什么要对信号进行调制? 连载28:IQ调制为什么被称为正交调制? 连载29:三角函数的正交性 连载30:OFDM正交频分复用 连载31:OFDM解调 连载32:CDMA中的正交码 连载33:CDMA的最基本原理 连载34:什么是PSK调制? 连载35:如何用IQ调制实现QPSK调制? 连载36:QPSK调制信号的时域波形连载37:QPSK调制的星座图 连载38:QPSK的映射关系可以随意定吗?连载39:如何使用IQ调制实现8PSK?

补偿无功功率节电原理

补偿无功功率节电原理 在交流电路中,由电源供给负载率有两种:一种是有功功率,一种是无功功率。 有功功率是保持用电设备正常运行所需的电功率,也就是将电能转换为其他形式能量(机械能、光能、热能)的电功率。比如:5.5千瓦的电动机就是把5.5千瓦的电能转换为机械能,带动水泵抽水或脱粒机脱粒;各种照明设备将电能转换为光能,供人们生活和工作照明。有功功率的符号用P 表示,单位有瓦(W )、千瓦(KW )、兆瓦(MW )。 无功功率比较抽象,它是用于电路内电场与磁场的交换,并用来在电气设备中建立和维持磁场的电功率。它不对外作功,而是转变为其他形式的能量。凡是有电磁线圈的电气设备,要建立磁场,就要消耗无功功率。比如40瓦的日光灯,除需40多瓦有功功率(镇流器也需消耗一部分有功功率)来发光外,还需80乏左右的无功功率供镇流器的线圈建立交变磁场用。由于它不对外做功,才被称之为“无功”。无功功率的符号用Q 表示,单位为乏(Var )或千乏(kVar )。 无功功率决不是无用功率,它的用处很大。电动机的转子磁场就是靠从电源取得无用功率建立的。变压器也同样需要无功功率,才能使变压器的一次线圈产生磁场,在二次线圈感应出电压。因此,没有无功功率,电动机就不会转动,变压器也不能变压,交流接触器不会吸合。为了形象地说明问题,现举一个例子:农村修水利需要挖土方运土,运土时用竹筐装满土,挑走的土好比是有功功率,挑空竹筐就好比是无功功率,竹筐并不是没用,没有竹筐泥土怎么运到堤上呢? 在正常情况下,用电设备不但要从电源取得有功功率,同时还需要从电源取得无功功率。如果电网中的无功功率供不应求,用电设备就没有足够的无功功率来建立正常的电磁场,那么,这些用点设备就不能维持在额定情况下工作,用电设备的端电压就要下降,从而影响用电设备的正常运行。 无功功率对供、用电产生一定的不良影响,主要表现在: (1) 降低发电机有功功率的输出。 (2) 降低输、变压设备的供电能力。 (3) 造成线路电压损失增大和电能损耗的增加。 (4) 造成底功率因数运行和电压下降,使电气设备容量得不到充分发挥。 从发电机和高压电线供给的无功功率,远远满足不了负荷的需要,所以在电网中要设置一些无功补偿装置来补充无功功率,以保证用户对无功功率的需要,这样用电设备才能在额定电压下工作。这就是电网需要装设无功补偿装置的道理。 2、功率因数 电网中的电力负荷如电动机、变压器等,属于既有电阻又有电感的电感性负载。电感性负载的电压和电流的相量间存在着一个相位差,通常用相位角φ的余弦cos φ来表示。Cos φ称为功率因数,又叫力率。功率因数是反映电力用户设备合理使用状况、电能利用程度和用电管理水平的一项重要指标。三相功率因数的计算公式为: P= UI θcos 3 Q=3UIcos θ S=3UI cos θ=P/S

无功功率的测量方法

四种相位的测量方法(无功功率) 一、无功功率概念的历史发展 最早的无功功率概念是建立在单相正弦交流信号的基础上。 设某线路的电压 ,电流,则 有功功率为 ,无功功率为。U 、I,分别为电压与电流的有效值。 随着半导体行业和电力工业的发展,各种整流器件、换流设备以及其他非线性负载大量安装与电力系统中,使原有的无功功率定义在工程运用中非常不方便。 现在人们对正弦信号无功功率有了新的理解。 假设某单相线路的电压为 ,电流为,则将按照与平行和垂直两个方向分解为与,那么与的积即为无功功率。 二、无功功率的测量方法 1、替代法 主要使用于无功功率变送器中,用于测量三相平衡电路的无功功率。当三相电路严格平衡对称时,此方法不存在原理性误差。在不对称与存在多谐波的情况下,此方法不适用。 2、电子移相测量法(简称模拟移相法) 多用于比较高级的综合仪器中(多用数字表) 根据三角公式变换??sin 90-cos =?)(,从而把无功功率测量转化为有功功率测量,即转化为求两个向量的内积)(???=??=90-cos U I sin U I Q ??。这已经可以比较方便的测量了。 理想情况下电子移相并不存在原理性误差。但在工程上电容与电阻是实际元件,其值及相应的效应与理想值差距巨大,所以效果并不理想。 3、数字移相测量法 在一个周期内对三相电压、三相电流均匀采样24点至64点(因生产厂家所生产的设备不同而异),然后用电压采样值乘以滞后90度点的电流采样值,做积分运算从而得到一个周期内的平均无功功率 N N N N /)j 4/(i u )j 4/(i u )j 4/(i u Q N 1j C Cj B Bj A Aj ∑=+?++?++?=)( 式中 j ——代表第j 个采样点 N ——代表一个周期的采样点数,N/4代表1/4个周期 从原理上讲,不存在理论误差。该方法的问题主要在于数字移相的适用性。当被测量是单纯的三相正弦信号,可以通过控制采样点数及其均匀的程度来实现精密的数字移相。但是如果被测信号不是严格的正弦波,有谐波含量、则数字移相就要出现误差。原因在于,数字移相90度是按基波计算的,对于三次谐波而言,则相当于移了270度,对于五次谐波而言,相当于移相90度。所以此时的无功功率测量存在着各次谐波造成的误差。 )?+=wt sin(2u U )?+=wt sin(I 2i ?cos UI P =?sin UI Q =→U →I →I →U →1I →2I →U →2I

无功补偿原理、方法

无功补偿原理、方法 前言《国家电网公司农网“十一五电压质量和无功电力规划纲要》提出,纲要指导思想为:以公司“新农村、新电力、新服务农电发展战略为指导,以安全、质量、效益为核心,坚持科技进步,全面提高农网电压无功综合管理水平,持续改善供电质量,降低电能损耗,为社会主义新农村建设提供优质、经济、可靠的电力供应。切实达到《国家电网公司电力系统电压质量和无功电力管理规定》的“无功补偿配制应按照分散就地补偿与变电站集中补偿相结合,以分散为主;高压补偿与低压补偿相结合,以低压为主;调压与降损相结合,以降损为主”的要求。 无功补偿的原理在交流电路中,由电源供给负载的电功率有两种;一种是有功功率,一种是无功功率。有功功率是保持用电设备正常运行所需的电功率,是将电能转换为其他形式能量(机械能、光能、热能)的电功率。 无功功率比较抽象,它是电路内电场与磁场的交换,在电气设备中建立和维持磁场的电功率。它不对外作功,而是转变为其他形式的能量。凡是有电磁线圈的电气设备,要建立磁场,就要消耗无功功率。 无功功率决不是无用功率,它的用处很大。电动机需要建立和维持旋转磁场,使转子转动,从而带动机械运动,电动机的转子磁场就是靠从电源取得无功功率建立的。变压器也同样需要无功功率,才能使变压器的一次线圈产生磁场,在二次线圈感应出电压。因此,没有无功功率,电动机就不会转动,变压器也不能变压,交流接触器不会吸合。 (打个比方,农村修水利需要开挖土方运土,运土时用竹筐装满土,挑走的土好比是有功功率,挑空竹筐就好比是无功功率,竹筐并不是没用,没有竹筐泥土怎么能运到堤上?) 在正常情况下,用电设备不但要从电源取得有功功率,同时还需要从电源取得无功功率。如果电网中的无功功率供不应求,用电设备就没有足够的无功功率来建立正常的电磁场,这些用电设备就不能维持在额定情况下工作,用电设备的端电压就要下降,从而影响用电设备的正常运行。 但是从发电机和高压输电线供给的无功功率远远满足不了负荷的需要,所以在电网中要设置一些无功补偿装置来补充无功功率,以保证用户对无功功率的需要,这样用电设备才能在额定电压下工作。 无功补偿是把具有容性功率负荷的装置与感性功率负荷并联接在同一电路,能量在两种负荷之间相互交换。这样,感性负荷所需要的无功功率可由容性负荷输出的无功功率补偿。 采用无功补偿可以收到以下效果: 1) 根据用电设备的功率因数,可测算输电线路的电能损失。通过现场技术改造,可使低于标准要 求的功率因数达标,实现节电目的。 2) 采用无功补偿技术,提高低压电网和用电设备的功率因数,已成为节电工作的一项重要措施。 3) 无功补偿,它就是借助于无功补偿设备提供必要的无功功率,以提高系统的功率因数,降低能 耗,改善电网电压质量,稳定设备运行。 4) 减少电力损失,一般工厂动力配线依据不同的线路及负载情况,其电力损耗约2%--3%左右,使 用电容提高功率因数后,总电流降低,可降低供电端与用电端的电力损失。 1

相电路瞬时无功功率理论

三相电路瞬时无功功率理论首先1983年由赤木泰文提出,此后该理论经不断研究逐渐完善。赤木最初提出的理论亦称pq 理论,是以瞬时实功率p 和瞬时虚功率q 的定义为基础,其主要的一点不足是未对有关的电流量进行定义。下面将要介绍的是以瞬时有功电流p i 和瞬时无功电流q i 为基础的理论体系,以及它与传统功率定义之间的关系。 设三相电路各相电压和电流的瞬时值分别为a e 、b e 、c e 和a i 、b i 、c i 。为分析问题方便,把它们变换到βα-两相正交的坐标系上研究。由下面的变换可以得到α、β两相瞬时电压αe 、βe 和α、β两相瞬时电流αi 、βi ???? ??????=??????c b a e e e C e e 32βα (6-1) ???? ??????=??????c b a i i i C i i 32βα (6-2) 式中?? ????---=23230212113232C 。 β β e i ββi q i β 图6-1 βα-坐标系中的电压、电流矢量 在图6-1所示的βα-平面上,矢量αe 、βe 和αi 、βi 分别可以合成(旋转)电压矢量e 和电流矢量i e e e e e ?βα∠=+= (6-3)

i i i i i ?βα∠=+= (6-4) 式中,e 、i 为矢量、的模;e ?、i ?分别为矢量e 、i 的幅角。 【定义6-1】三相电路瞬时有功电流p i 和瞬时无功电流q i 分别为矢量在矢量及其法线上的投影。即 ?cos i i p = (6-5) ?sin i i q = (6-6) 式中,i e ???-=。βα-平面中的p i 、q i 如图6-1所示。 【定义6-2】三相电路瞬时无功功率q (瞬时有功功率p )为电压矢量的模和三相电路瞬时无功电流q i (三相电路瞬时有功电流p i )的乘积。即 p ei p = (6-7) q ei q = (6-8) 把式(6-5)、式(6-6)及i e ???-=代入式(6-7)、式(6-8)中,并写成矩阵形式得出 ??????=????????????-=??????βαβααβ βαi i C i i e e e e q p pq (6-9) 式中?? ????-=βββα e e e e C pq 。 把式(6-1)、式(6-2)代入上式,可得出p 、q 对于三相电压、电流的表达式 c c b b a a i e i e i e p ++= (6-10) ()()()[]c b a b a c a c b i e e i e e i e e q -+-+-=3 1 (6-11) 从式(6-10)可以看出,三相电路瞬时有功功率就是三相电路的瞬时功率。 【定义6-3】α、β相的瞬时无功电流aq i 、q i β(瞬时有功电流ap i 、p i β)分别为三相电路瞬时无功电流q i (瞬时有功电流p i )在α、β轴上的投影,即 p e e e i e e i i p e p p 22cos β αααα?+=== (6-12a )

无功补偿的意义及原理

四、无功补偿的意义及原理 人们对有功功率的理解非常容易,而要深刻认识无功功率却并不轻而易举的。在正弦电路中,无功功率的概念是清楚的,而在含有谐波时,至今尚无公认的无功功率定义。但是,对无功功率这一概念的重要性和无功补偿重要性的认识,却是一致的。无功功率应包含对基波无功功率的补偿和对谐波无功功率的补偿。 无功功率对供电系统和负荷的运行都是十分重要的。电力系统网络元件的阻抗主要是电感性的。因此,粗略地说,为了输送有功功率,就要求送电端和受电端有一相位差,这在相当宽的范围内可以实现。而为了输送无功功率,则要求两端电压有一幅值差,这只能在很窄的范围内实现。不仅大多网络元件消耗无功功率,大多数负载也需要消耗无功功率。网络元件和负载所需要的无功功率必须从网络中某个地方获得。显然,这些无功功率如果都要由发电机提供并经过长距离传送是不合理的,通常也是不可能的。合理的方法应是在需要消耗无功功率的地方产生无功功率,这就是无功补偿。 无功补偿的作用主要有以下几点: (1)提高供用电系统及负载的功率因数,降低设备容量,减少功率损耗; (2)稳定受电端及电网的电压,提高供电质量。在长距离输电线路合适的地点设置动态无功补偿装置,还可以改善输系统的稳定性,提高输电能力; (3)在电气化铁道等三相负载不平衡的场合,通过适当的无功补偿可以平衡三相的有功及无功负载。 (一).无功补偿的物理意义 无功功率只是描述了能量交换的幅度,而并不消耗功率。图中的单相电路就是这

方面的一个例子,其负载为一阻感负载。电阻消耗有功功率,而电感则在一周期内的一部分时间把从电源吸收的能量储存起来,另一部分时间再把储存的能量向电源和负载释放,并不消耗能量。无功功率的大小表示了电源和负载电感之间交换能量的幅度。电源向负载提供这种功率是阻感负载内在的需要,同时也对电源的输出带来一定的影响。 下图是带有阻感负载的三相电路,为了和上图对照,假设u、R、L的参数均和上图相同,且为对称三相电路。这时无功功率的大小当然也表示了电源和负载电感之间能量交换的幅度。无功能量在电源和负载之间来回流动。

深入浅出通信基础学习知识原理

很多原理一旦上升为理论,常常伴随着繁杂的数学推导,很简单的本质反而被一大堆公式淹没,通信原理因此让 很多人望而却步。 非常复杂的公式背后很可能隐藏了简单的道理。 真正学好通信原理,关键是要透过公式看本质。 信号与系统、数字信号处理中很多复杂的公式其本质都是很简单的,我们可以通过图、动画等方式更好、更透彻地理解这些公式和原理,而不是仅仅局限于会套用这些公式(我大学毕业时就是这个水平,相信很多人和我一样)。这个帖子面向的主要是非通信专业和通信专业在大学没真正学明白的人(我就是这样的人,不是我不想学明白,大学里老师讲的太抽象了,很难理解),大部分人对“希尔伯特空间”没有什么概念,所以虽然你能用上述理论将傅立叶级数讲得很简单,但大部分人无法理解和接受。,“深入浅出通信原理”就是希望用尽可能少的公式推导和大量的图片,让大家真正理解通信原理。虽然这样有时候会显得啰嗦,但对大部分读者来讲是只有好处没有坏处的。 以复傅立叶系数为例,很多人都只是会套公式计算,真正理解其含义的人不多。对于经常出现的“负频率”,真 正理解的人就更少了。 连载1:从多项式乘法讲起 连载2:卷积的表达式

连载3:利用matlab计算卷积 连载4:将信号表示成多项式的形式 连载5:著名的欧拉公式 连载6:利用卷积计算两个信号的乘积 连载7:信号的傅立叶级数展开 连载8:时域信号相乘相当于频域卷积 连载9:用余弦信号合成方波信号 连载10:傅立叶级数展开的定义 连载11:如何把信号展开成复指数信号之和?连载12:复傅立叶系数 连载13:实信号频谱的共轭对称性 连载14:复指数信号的物理意义-旋转向量连载15:余弦信号的三维频谱图 连载16:正弦信号的三维频谱图 连载17:两个旋转向量合成余弦信号的动画连载18:周期信号的三维频谱图 连载19:复数乘法的几何意义 连载20:用成对的旋转向量合成实信号 连载21:利用李萨育图形认识复信号 连载22:实信号和复信号的波形对比 连载23:利用欧拉公式理解虚数 连载24:IQ信号是不是复信号?

无功原理分析 深入浅出超经典!

电压稳定基本概念 从80年代以来,电网运行越来越接近于极限状态。主要有几个原因: ?环保对电源建设和线路扩建的压力 ?重负荷区域的用电消费增加 ?电力市场下的新的系统负荷方式(潮流方式) ?。。。 无论发达国家还是发展中国家,都存在负荷、线路和电源间的矛盾 用户负荷在增加<——> 电网扩建却面临着更大的问题 由于网络运行在重载情况下,出现了慢速或快速的电压跌落现象,有时甚至产生电压崩溃,电压稳定已成为电力系统规划和运行的主要问题之一。 (介绍电压稳定的三本国际性的书籍:) 那么什么是电压失稳?(在国际上,有多种公认的定义。)在这里,我们观察文献[TVCUTSEM]的定义: 电压失稳产生于动态的负荷功率的恢复在传输网和发电系统的能力之外。 作者进一步解释道: ?电压:许多母线的电压发生明显的、不可控的下跌。 ?失稳:超越了最大的传输功率极限,负荷功率的恢复变得不稳,反面降 低了功率的消耗,这是电压失稳的关键。 ?动态:任何稳定问题与动态有关,可以用微分方程(连续变化)或用差 分方程(离散变化)模拟。 ?负荷:是电压失稳的原动力,因此这一现象也被称为负荷失稳,但负荷 不是仅有的角色。 ?传输网:有传输极限,从基本电工理论就可是到这个结论,这一极限是 电压失稳的开始。 ?发电系统:发电机不是理想的电压源,其模型的准确性对正确的电压稳 定十分重要。 与电压稳定相关的另一术语是电压崩溃。电压崩溃可能不是电压失稳的最终结果。 电压稳定基本概念 1

电压稳定基本概念 2 无功功率的角色 可以注意到上述定义中没有引入无功功率。众所周知,在交流网中,电抗线路占主导,电压控制和无功功率有密切的关系。这里作者的目的是不想过于强调无功功率在电压稳定中的作用。的确,有功功率和无功功率二者同时对电压稳定有重要的作用。作者引用了一个例子,表明电压失稳与无功功率没有因果关系。 假设电源电压E 恒定,控制R L ,使功率消耗达到予定值P o : o L L P R I R -=2 同时,我们知道最大的传输功率发生在R L = R : R E P 42max = 如果需求的P o 大于P max , 负荷电阻会下降比R 更小,电压失稳就会产生了。 这个范例虽然没有无功功率,没有功角稳定问题,但具有电压失稳的主要特征。在交流电力系统中,无功功率使得问题变得更复杂,但不是问题的唯一根源。传输有功功率仍然是电力系统的主要功能,而无功功率的传输和消耗也是的电力系统的不可缺少的一部分。 电压稳定VS 电力系统稳定 可以把电压稳定归到一般的电力系统稳定问题,下表显示根据时间域和失稳原因方式进行的分类。我们应该知道,可以用不同的方法对稳定问题进行分类。这里的分类可有效地分别电压稳定与功角稳定的差异。 快速稳定问题:

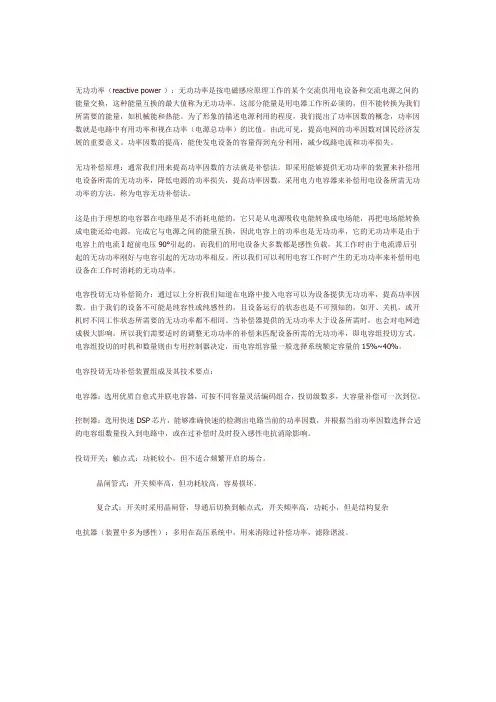

无功功率补偿投切原理
