单元二 施工图的会审和自审成绩

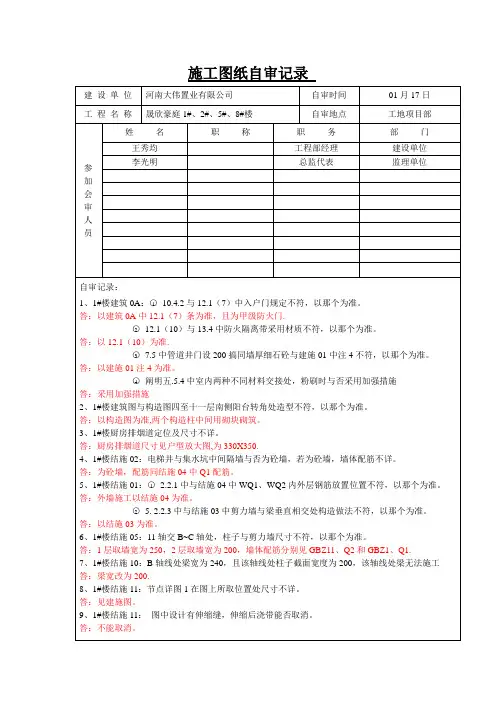

单元二施工图的会审和自审
试题1 单项选择题 (2.0分得分:2.0 难度:基本题)
单位不参加图纸会审。
正确答案学生答案建设方
设计方施工方质检方
试题2 单项选择题 (2.0分得分:0.0 难度:基本题)
一般工程的图纸会审应组织并主持会议。
正确答案
建设方
设计方
施工方
质监方
监理方
试题3 多项选择题 (3.0分得分:3.0 难度:基本题)
图纸会审应填写图纸会审记录，由共同签字、盖章，作为指导施工和工程结算的依据。
正确答案
建设方
设计方
施工方
质监方
监理方
试题4 多项选择题 (3.0分得分:3.0 难度:基本题)
施工工程中，设计变更时有发生，设计变更可能由提出。
正确答案
建设方
设计方
施工方
质监方
监理方
试题5 多项选择题 (3.0分得分:3.0 难度:基本题) 一般设计变更的处理涉及等相关单位。
正确答案
建设方
设计方
施工方
质监方
监理方
试题6 判断题 (2.0分得分:0.0 难度:基本题)
图纸会审应由施工单位主持组织
正确答案
真
假
试题7 判断题 (2.0分得分:2.0 难度:基本题)
设计变更只能由设计单位提出
正确答案
真
假
试题8 判断题 (2.0分得分:2.0 难度:基本题)
图纸会审纪要不能作为施工结算的依据
正确答案
真
假
试题9 判断题 (2.0分得分:2.0 难度:基本题)
图纸自审时应由监理单位参加
正确答案
真
假
试题10 判断题 (2.0分得分:2.0 难度:基本题)
熟悉图纸，应先看结构图，后看建筑图
正确答案
真
假
试题11 判断题 (2.0分得分:2.0 难度:基本题)
工程施工过程中如果发现结构图有问题，施工人员可擅自修改
正确答案
真
假
试题12 判断题 (2.0分得分:2.0 难度:基本题)
设计变更通知单可以作为工程结算的依据
正确答案
真
假
试题13 判断题 (2.0分得分:2.0 难度:基本题)
监理单位应参加图纸会审会议
正确答案
真
假
试题14 简答题 (10.0分得分: 难度:基本题)
简述图纸会审的程序。
首先由计单位的工程主要设计人员向与会者说明拟建施工的设计依据、意图和功能要求，并对特殊结构、新材料、新工艺和新技术提出设计要求；
然后施工单位根据会审记录以及对设计意图的了解，提出对设计图纸的疑问和建议;
最后在统一的基础上，对所探讨的问题逐一的做好记录，形成“图纸会审纪有建设单位正式行文，参加单位共同会签、盖章，作为与设计文件同时使用的技术文件和指导施工的依据，以及建设单位与施工单位进行工程结算的依据。
图纸会审管理制度
图纸会审管理制度 一、图纸会审管理制度的编制目的 为进一步加强企业技术管理工作，规范对施工图纸会审工作的管理，减少因施工图纸会审认识不够引起错误施工，使项目工期、成本、质量能够得到更好的控制，保证项目施工顺利进行，特制定本制度。 二、使用范围 公司所有的建设工程，其施工图纸会审，必须遵守本制度。 三、具体制度 1.项目内部图纸预审制度 项目接到图纸后，项目技术部应及时安排或组织有关人员进行预审（对于“重、大、特、新”项目，应通知公司或者分公司技术部门参加图纸预审），并提出预审记录。 图纸预审后，项目技术部组织参与预审的人员，针对预审发现的问题及建议进行讨论，弄清设计意图、工程特点及要求。 图纸预审的主要内容如下： 施工图的张数、编号、与图纸目录是否相符。 施工图纸、施工图说明、设计总说明是否齐全，规定是否明确，三者有无矛盾。 平面图所标注坐标、绝对标高与总图是否相符。 图面上的尺寸、标高、预留孔及预埋件的位置以及平面图、立面图、系统图是否一致、有无错误。 建筑施工图与结构施工图，结构施工图与设备基础、水、电、暖、卫、通等专业施工图的轴线、位置（坐标）、标高及交叉点是否矛盾。平面图、大样图之间有无矛盾。 图纸上材料的编号、规格型号及数量与材料一览表是否相符。 图纸经预审后，应将发现的问题以及有关建议，做好记录，待图纸会审时提交讨论解决。 2、图纸会审制度 图纸会审目的 了解设计意图，明确质量要求，将图纸上存在的问题和错误，专业之间的矛盾等，尽最大可能解决在工程开工之前。 会审参加人员
项目内部图纸预审后，由项目经理、技术负责人（对于“重、大、特、新”项目，应通知公司或者分公司技术部门参加图纸会审）参加正式图纸会审。 会审时间 一般应在工程项目开工前进行，特殊情况也可边开工边组织会审（如图纸不能及时供应时）。 会审组织 由项目技术部对接建设单位，由建设单位组织。 会审内容 基础资料齐全、可靠，正确处理远近期发展关系； 审查施工图设计是否符合国家有关技术、经济政策等有关规定。 设计说明是否完整、清楚明确，对设计和技术要求提供是否齐全； 设备参数选择是否正确，在设计文件中对设备参数提供不完整，设备材料的名称、规格、数量是否相矛盾或有无漏项等问题； 审查施工图是否符合现场实际情况，是否考虑施工、维护方便。 审查平、立、剖面图之间关系是否矛盾或标注是否遗漏，平面尺寸是否有差错，各种标高是否符合要求。 审查建设项目与地下构筑物、管线等之间有无矛盾。 审查施工图中有哪些施工特别困难的部位，采用哪些特殊材料、构件与配件，货源如何组织。 对设计采用的新技术、新结构、新材料、新工艺和新设备的可能性和应采用的必要措施进行商讨。 会审程序 会审由建设单位召集进行。由建设、设计、监理、施工单位参加。 在会审之前，应先由设计人员交底，交待设计意图、重要及关键部位，采用的新技术、新结构、新工艺、新材料、新设备等的作法、要求、达到的质量标准，而后再由各单位提出问题。 会审时，由项目技术人员提出自预时的统一意见并作记录。会审后资料员整理好图纸会审记录，由各参加会审单位签字盖章后生效。 根据实际情况，图纸也可分阶段会审，如地下管线、户内管线、穿跨越等：当图纸问题较多较大时，施工中间可重新会审，以解决施工中发现的设计问题。 会审记录（由资料员执笔） 工程项目名称（分阶段会审时要标明分项工程阶段）。 参加会审的单位（要全称）及其人员名字（禁止用职称代替）。
施工图纸审图要点(精全)
建筑施工图纸审图方法和要点（精全） 在建筑工程施工之前，需熟悉图纸、审图，再进行图纸会审工作。识图、审图的程序大致是，先熟悉拟建工程的功能，再熟悉、审查工程平面尺寸，熟悉、审查工程立面尺寸，检查施工图中容易出错的部位有无出错，检查有无改进的地方。建筑工程施工图会审是各参建单位（建设单位、监理单位、施工单位及材料、设备供货单位）在收到有效的施工图设计文件后，在设计交底之前各单位全面细致地熟悉图纸，审查出施工图中存在的问题并提交处理的一项重要活动。通过施工图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点、难点，找出需要解决的技术难题和拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。因此，图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度。只要认真做好了这项工作，图纸中存在的问题一般都可以在图纸会审时被发现和尽早得到处理，通过施工图纸会审可以提高施工质量、节约施工成本、缩短施工工期，从而提高效益。因此，施工图纸会审是工程施工前的一项必不可少的重要工作。 现以单位工程土建施工图为侧重点，结合本人的审图与施工经验，论述施工图会审工作的思路和重点审查内容： 一、单位工程建筑图、结构图与建筑总平面图一致性的审查 主要审查建筑总平面图中单位工程的控制轴线点座标值、标
高、平面定位尺寸等是否与该单位工程工程的建筑、结构施工图上标注相一致。总体规划设计和单位工程设计有时由于勘测上的误差使设计图纸与实地定位后有差异，从而导致单位工程放线定位困难或放线定位施工后却与总体规划图布置不符，这将造成返工或被迫改变规划，影响整体布局效果。处理方法是，经现场踏勘，初步定位后看实地状况是否与总平面图上规划设计的布局相符。 另外，还应注意其它专业总平面图上的设计是否与建筑规划总平面图相协调，给、排水，强、弱电等专业总图上的接入口是否与单位工程上设计的入口相衔接。 二、单位工程建筑施工图的审查 单位工程建筑施工图审查主要从以下五个方面进行： 1、审查各层平面图在同一轴线标注是否对应。查看是否有同轴线错位标注的现象，是否有不同层平面在相同轴线间尺寸标注不一致，特别要注意上下层墙、柱、梁位置变化而引起轴线编号的改变部位，弄清变化后的轴线尺寸关系是否一致。 2、审查上下各层平面图中，门窗位置、洞口尺寸是否一致。对有变化的门窗要分析是否符合满足使用功能及美观效果要求，特别是外墙上的门窗洞口，上下层有变化时，一定要仔细核对是否与该外立面图的外立面效果相符，如发现平面图与立面图不一致，就要在会审当中及时提出。在实际施工中，经常看到在装饰
施工图设计交底和图纸会审管理制度标准版本
文件编号：RHD-QB-K6148 （管理制度范本系列） 编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX 施工图设计交底和图纸会审管理制度标准版本
施工图设计交底和图纸会审管理制 度标准版本 操作指导：该管理制度文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。 1.目的 本制度规定了华电青岛发电有限公司三期2×300MW级供热机组扩建工程建设施工前的施工图设计交底和图纸会审的条件、职责、要求及实施过程。旨在使施工人员充分了解工程特点，熟悉设计内容，领会设计意图，明确设计要求的质量标准，正确地按图施工，将设计差错等问题消除在施工前，确保工程质量，避免返工浪费。 2.适用范围 本制度适用于华电青岛发电有限公司三期2×
300MW级供热机组扩建工程施工图的设计交底和图纸会审。设备制造厂家的施工图设计技术交底和图纸会审，参照本制度执行。 3.责任 3.1设计单位 3.1.1按华电青岛发电有限公司要求的时间向三期办提供规定数量的完整的正式施工图。 3.1.2向监理公司、三期办和施工承包商进行施工图设计技术交底。 3.1.3参加图纸会审，进行会审答疑。 3.1.4按设计变更程序提出设计修改通知单。 3.2华电青岛发电有限公司 3.2.1华电青岛发电有限公司安排电厂本专业及相关专业人员熟悉设计和施工图纸、参加图纸会审。 3.2.2华电青岛发电有限公司跟踪监督、检查落
实会审纪要的执行情况。 3.3监理公司 3.3.1组织施工图设计交底和图纸会审,发出会审通知。 3.3.2主持施工图设计技术交底和图纸会审。 3.3.3汇总会审情况和各单位提出的问题及审定意见。 3.3.4整理形成会审纪要并组织参加会审各单位会签。 3.3.5跟踪监督和检查落实会审纪要的实施情况。 3.4.1组织本单位各有关专业人员熟悉设计和审阅图纸，参加施工图设计技术交底和图纸会审。 3.4.2收集、整理各专业提出的问题，会审时提出质疑、咨询。
设计图纸审查管理方案.docx
设计图纸审查管理办法 1.0、目的 为了确保工程项目设计图纸得到认真、有效的审查，确保设计图纸质量，使工程 项目设计图纸符合公司的设计意图，符合现行国家规范，在满足使用功能的基础上更经 济、更合理、方便施工管理，有效地缩短施工工期，特制订本管理办法。 2.0 、适用范围 本办法适用于本公司开发的所有项目的设计图纸会审，包括方案设计、扩初设计及施工 图设计的内审、复审和会审。 3. 0、定义 : 设计图纸审查包括设计图纸内审、复审和设计图纸会审。 1、设计图纸内审:由设计部组织公司相关部门专业技术人员，对各设计阶段的设计成果 (包括中间成果 )进行审查 : 2、设计图纸复审:在设计图纸会审前由项目部组织设计部相关技术人员对设计图纸进行 复审，并将复审意见予以落实。复审重点审查内审所提出的问题的落实情况: 3、设计图纸会审：由项目部组织公司相关部门、监理单位、设计单位、施工单位在正 式施工前对施工图进行审查。 4. 0、职责 设计部 :负责组织设计图纸内审工作，并在内审结果确认后跟踪落实设计图纸内审意 见。 项目部 :负责施工阶段设计图纸复审和会审的组织安排工作，并按专业分类记录整理会 审提出的问题，形成图纸会审纪要，报各部会签公司确认后，按规定归档、跟踪落实。 合约部 :参加图纸内审和会审，配合解决图纸审查中提出的有关工程造价的问题。
办公室 :负责审查的设计图纸会审的归档和保管。 5.0、审查程序 5.1、设计图纸内审 5.1. 1、项目设计的方案、扩初和施工图设计的各阶段完成后，由设计研究部负责组织各阶段 的内审工作。项目部有关人员参加，必要时合约部有关人员参加进行内审。审核各阶段的设计 内容是否符合该阶段的设计任务书的要求。在方案、扩初和施工图设计各阶段，由设计研究部 根据设计工作的进展情况，对各阶段的设计中间成果进行内审。 5. 1. 2 、设计研究部负责整理各阶段及其中间成果内审意见，填写内审记录表(见附件二 )，并由设计研究部把内审提出的问题以及公司对设计的新要求和意图反馈到设计单位并贯彻到 1
工程施工图设计文件审查管理办法
房屋建筑和市政基础设施工程施工图设计文件审查管理办法 《房屋建筑和市政基础设施工程施工图设计文件审查管理办法》已于2004年6月29日经第37次部常务会议讨论通过，现予发布，自公布之日起施行。 部长汪光焘 二○○四年八月二十三日 第一条为了加强对房屋建筑工程、市政基础设施工程施工图设计文件审查的管理，根据《建设工程质量管理条例》、《建设工程勘察设计管理条例》,制定本办法。
第二条在中华人民共和国境内从事房屋建筑工程、市政基础设施工程施工图设计文件审查和实施监督管理的，必须遵守本办法。 第三条国家实施施工图设计文件（含勘察文件，以下简称施工图）审查制度。 本办法所称施工图审查，是指建设主管部门认定的施工图审查机构（以下简称审查机构）按照有关法律、法规，对施工图涉及公共利益、公众安全和工程建设强制性标准的内容进行的审查。 施工图未经审查合格的，不得使用。 第四条国务院建设主管部门负责规定审查机构的条件、施工图审查工作的管理办法，并对全国的施工图审查工作实施指导、监督。 省、自治区、直辖市人民政府建设主管部门负责认定本行政区域内的审查机构，对施工图审查工作实施监督管理，并接受国务院建设主管部门的指导和监督。 市、县人民政府建设主管部门负责对本行政区域内的施工图审查工作实施日常监督管理，并接受省、自治区、直辖市人民政府建设主管部门的指导和监督。 第五条省、自治区、直辖市人民政府建设主管部门应当按照国家确定的审查机构条件，并结合本
行政区域内的建设规模，认定相应数量的审查机构。 审查机构是不以营利为目的的独立法人。 第六条审查机构按承接业务范围分两类，一类机构承接房屋建筑、市政基础设施工程施工图审查业务范围不受限制；二类机构可以承接二级及以下房屋建筑、市政基础设施工程的施工图审查。 第七条一类审查机构应当具备下列条件： （一）注册资金不少于100万元。 （二）有健全的技术管理和质量保证体系。 （三）审查人员应当有良好的职业道德，具有15年以上所需专业勘察、设计工作经历；主持过不少于5项一级以上建筑工程或者大型市政公用工程或者甲级工程勘察项目相应专业的勘察设计；已实行执业注册制度的专业，审查人员应当具有一级注册建筑师、一级注册结构工程师或者勘察设计注册工程师资格，未实行执业注册制度的，审查人员应当有高级工程师以上职称。 （四）从事房屋建筑工程施工图审查的，结构专业审查人员不少于6人，建筑、电气、暖通、给排水、勘察等专业审查人员各不少于2人；从事市政基础设施工程施工图审查的，所需专业的审查人员不
施工图技术交底与图纸会审制度
XXXXXXXXXX 有限公司 XXXX 热电厂脱硫脱硝工程项目部 Q/XXHB 123404/AKS-2015 2015-4发布 2015-5实施 Q/XX HB 施工图技术交底与图纸会审制度
目次 0 前言 1目的和适用范围 2总体原则 3前提条件 4交底与会审的类别 5交底与会审的程序 6图纸会审重点内容 7相关记录
前言 施工图纸是施工和验收的主要依据，为充分领会设计意图，熟悉设计内容，正确地按图施工，明确工程质量，避免返工浪费，必须在工程开工前进行图纸会审、设计交底，以保证工程建设顺利进行。 本制度由XXXX项目部提出并归口管理。 本制度批准人： 本制度审核人： 本制度起草人：
1 目的和适用范围 1.1目的 施工图纸是施工和验收的主要依据，为充分领会设计特点和设计意图，熟悉设计内容，正确地按图施工，明确工程质量，避免返工浪费；同时，为减少图纸的差错，将图纸中的质量隐患与问题消灭在施工之前，使设计施工图纸更符合施工现场具体要求，必须在工程开工前进行设计技术交底和图纸会审，以保证工程建设顺利进行。 1.2适用范围 本制度适用于XXXXXXXX有限公司XXXXXX项目工程建设的管理。 2 总体原则 2.1施工图设计技术交底与图纸会审是保证工程质量的前提，也是保证工程顺利施工的重要步骤，有关各方应事先做好准备。未经设计交底和会审的施工图纸，不得交付施工，各有关单位必须认真执行。2.2设计交底与图纸会审由建设单位授权监理单位组织和主持，业主、监理和有关承包单位参加。设计交底和图纸会审应作详细的记录。由会议主持单位负责形成会议纪要，经与会各方签字确认后，作为工程文件予以存档。 2.3对设计交底和图纸会审中已决定必须进行设计修改的内容，由设计单位按设计变更制度提出修改设计。 3 前提条件 3.1项目设计组应以单位工程为单位提交完整的施工图进行系统或综合交底与会审。若施工单位急需分部工程施工图，必要时也可以提前进行专业交底与会审，在成套图纸到后再进行系统或综合交底与会审。 3.2交底与会审前，各有关单位包括业主、监理、项目部、施工单位应事先指定主管该项目的工程技术人员、监理工程师熟悉图纸，初步审查，并代表本单位准备意见。 3.3技术交底与图纸会审时，设计单位应派该项目的设计负责人或了解设计情况的工地代表出席，交底与会审应在该项目施工开工之前，在施工现场进行。 3.4设计技术交底与图纸会审工作，是设计图纸施工前的一次详细审核，各有关单位必须参加，其中包括业主、监理，特别是施工单位的工地、班组直接参加施工的技术人员，必须亲自参加会议，以便全面了解设计意图并审查其可操作性。
工程施工图审查管理办法
建筑工程施工图设计文件审查暂行办法 第一条为加强建筑工程勘察设计质量监督与管理，保护国家财产和人民生命安全，维护社会公众利益，做好建筑工程施工图设计文件（以下简称施工图）审查工作，根据《建设工程质量管理条例》，制定本办法。 第二条施工图审查是政府主管部门对建筑工程勘察设计质量监督管理的重要环节，是基本建设必不可少的程序，工程建设有关各方必须认真贯彻执行。 第三条国务院建设行政主管部门负责全国的施工图审查管理工作。省、自治区、直辖市人民政府建设行政主管部门负责组织本行政区域内的施工图审查工作的具体实施和监督管理工作。 第四条本办法所称施工图审查是指国务院建设行政主管部门和省、自治区、直辖市人民政府建设行政主管部门，依照本办法认定的设计审查机构，根据国家的法律、法规、技术标准与规范，对施工图进行结构安全和强制性标准、规范执行情况等进行的独立审查。 第五条建筑工程设计等级分级标准中的各类新建、改建、扩建的建筑工程项目均属审查范围。省、自治区、直辖布人民政府建设行政主管部门，可结合本地的实际，确定具体的审查范围。 第六条建设单位应当将施工图报送建设行政主管部门，由建设行政主管部门委托有关审查机构，进行结构安全和强制性标准、规范执行情况等内容的审查。 第七条施工图审查的主要内容： （一）建筑物的稳定性、安全性审查，包括地基基础和主体结构体系是否安全、可靠； （二）是否符合消防、节能、环保、抗震、卫生、人防等有关强制性标准、规范； （三）施工图是否达到规定的深度要求； （四）是否损害公众利益。 第八条建设单位将施工图报建设行政主管部门审查时，还应同时提供下列资料： （一）批准的立项文件或初步设计批准文件； （二）主要的初步设计文件； （三）工程勘察成果报告； （四）结构计算书及计算软件名称。 第九条为简化手续，提高办事效率，凡需进行消防、环保、抗震等专项审查的项目，应当逐步做到有关专业审查与结构安全性审查统一报送、统一受理；通过有关专项审查后，由建设行政主管部门统一颁发设计审查批准书。
