中央空调系统组成各部分介绍

中央空调分为冷媒系统、水系统和风系统，其中风系统中央空调使用很少，冷媒系统和水系统较多，下面将重点介绍冷媒系统和水系统中央空调系统的组成，并对中央空调系统组成的各部分进行简单的说明。

冷媒系统中央空调系统的组成：主机+冷媒管道+分歧管+冷凝排水管道+内机；水系统中央空调系统的组成：主机+膨胀水箱(闭式膨胀罐)+循环水泵+冷冻水管(阀门)+水过滤器+内机+冷凝水排水管道。这两种中央空调系统组成部分设备一样。

中央空调系统的组成：主机

主机部分由压缩机、蒸发器、冷凝器及冷媒（制冷剂）等组成，主机也是中央空调系统组成最重要的部分，主机集成了中央空调的核心技术。

中央空调系统的组成：冷媒管道

冷媒管道主要是指内机和外机的连接管、用来走冷媒的、所以叫冷媒管也叫连接管，冷媒管道是中央空调系统组成的流体，如:水\氟利昂\氨\等。

中央空调系统的组成：分歧管

分歧管是小型中央空调组机与组机、组机与室内各风口单元的连接部分，把整个空调系统连接成树型结构。

中央空调系统的组成：内机

内机也是中央空调系统组成重要部分，属于中央空调系统的尾部设备，一般一套中央空调系统由多台内机组成，内机分为风管机、天井机、壁挂机、落地机。

中央空调系统的组成：膨胀水箱

膨胀水箱是中央空调水路系统中的重要部件，它的作用是收容和补偿系统中水的胀缩量。，一般都将膨胀水箱设在系统的最高点，通常都接在循环水泵（中央空调冷冻水循环水泵）吸水口附近的回水干管上。

中央空调系统的组成：循环水泵

循环水主要是向汽轮机凝汽器供给冷却水，用以冷却凝气轮机排汽，循环水泵还要向冷油器，冷风器，锅炉冲灰水等提供水源。每台泵对应有两台旋转滤网和一个外围水闸对泵吸入口处的水源进行垃圾清理。

中央空调系统的组成：水过滤器

水过滤器由简体、不锈钢滤网、排污部分、传动装置及电气控制部分组成。过滤机工

作时，待过滤的水由水口时入，流经滤网，通过出口进入用户所须的管道进行工艺循环，水中的颗粒杂技被截留在滤网内部。

以上是中央空调系统主要组成部分，中央空调除了以上系统设备外，还有很多辅材辅料，它们也是构成整个中央空调系统组成的不可或缺的部分。

本文由舒适100网编辑部整理发布

空调原理及系统组成

空调原理及系统组成传热方式与热学定律对流、传导、辐射对流：通过流体流动把热量带走。传导：相互接触的物体之间或物体内部温差传。辐射：物体通过发出红外线方式把热量散发出去。热力学第一定律：能量是可以转换的，可以传递的，能量的总量保持不。物质吸收了热量膨胀，对外界作功把一部份能量传给了外界，热能转化为机械能。热力学第二定律：指出了在自然条件下热量只能从高温物体向低温物体转移，而不能由低温物体自动向高温物体转移，也就是说在自然条件下，这个转变过程是不可逆的。要使热传递方向倒转过来，只有靠消耗功来实现。 5?天前上传下载附件 (25.41 KB) 如：压缩机---做功，将热量从低温热源传送到高温热源，使得低温热源始终保持较低温度，类似于水泵做功实现水从低处往高处流的原理。一般空调构成及循环

5?天前上传下载附件 (26.51 KB) 压缩机：“心脏”，压缩和输送制冷剂蒸汽；膨胀阀：节流降压，并调节进入蒸发器的制冷剂流量；蒸发器：吸收热量（输出冷量）从而制冷；冷凝器：输出热量。 5?天前上传下载附件 (44.75 KB) 空调四大件蒸发器工作的过程室内的温度较高，空气流过蒸发器时冷媒蒸发带走空气中的热量，空气温度降低成为冷空气。空气被冷却时,空气中会有凝水，通过排水器排走。为了防止冷凝水流到机房内，需要挡板和排水管将其排到室外。 5?天前上传下载附件 (25.14 KB) 空调的第二个部件冷凝器（这里所指是空冷式），也就是我们通常说的室外

机室外机的工作原理是冷媒向空气放热，由气态转化为液态，向空气排热。所以冷凝器的散热条件对空调制冷有较大影响，有一定的环境及距离要求，后文将会详细讲解。 5?天前上传下载附件 (29.81 KB) 空调的第三个部件压缩机，压缩机起到的作用如下：来自蒸发器的低温低压的冷媒气体被压缩机压缩成高温高压的气体进入冷凝器。冷媒向空气放热，由气态转化为液态，这一过程，实际需要做功，做功这一过程由压缩机来完成。这一过程中压缩机压缩和输送制冷剂蒸汽（工作过程），通过做功后冷凝器再将热量带到室外。 5?天前上传下载附件 (38.94 KB) 空调的第四个部件膨胀阀膨胀阀---对制冷剂节流降压，并调节进入蒸发器的制冷剂流量，高温高压的液体变为低温低压液体膨胀阀通过感应器感应蒸发器出口温度，如果出口过热度偏高，表示蒸发器热负荷偏大，则膨胀阀阀门调节开启变大，制冷剂流量按比例增加。反之，蒸发器出口温度偏低，膨胀阀会逆向关小减少制冷剂流向蒸发器的流量，从而实现减小制冷量。通过膨胀阀的控制，实现空调制冷的动态平衡。 5?天前上传

空气调节系统组成

空气调节系统组成一个典型的空调系统应由空调冷源和热源; 空气处理设备;空调风系统;空调水系统; 空调的自动控制和调节装置这五大部分组成。（1）空调冷热源和热源冷源是为空气处理设备提供冷量以冷却送风空气。常用的空调冷源是各类冷水机组，它们提供低温水（例如7℃）给空气冷却设备，以冷却空气。也有用制冷系统的蒸发器来直接冷却空气的。热源是用来提供加热空气所需的热量。常用的空调热源有热泵型冷热水机组、各类锅炉、电加热器等。（2）空气处理设备其作用是将送风空气处理到规定的送风状态。空气处理设备（也称空调机组）可以是集中于一处，为整幢建筑物服务（小型建筑物多采用）。也可以分散设置在建筑物各层面。常用的空气处理设备有空气过滤器、空气冷却器（也称表冷器）、空气加热器、空气加湿器和喷水室等。（3）空调风系统它包括送风系统和排风系统。送风系统的作用是将处理过的空气送到空调区，其基本组成部分是风机、风管系统和室内送风口装置。风机是使空气在管内流动的动力设备。排风系统的作用是将空气从室内排出，并将排风输送到规定地点。可将排风排放至室外，也可将部分排风送至空气处理设备与新风混合后作为送风。重复使用的这一部分排风称为回风。排风系统的基本组成是室内排风口装置、风管系统和风机。在小型空调系统中，有时送排风系统合用一个风机，排风靠室内正压，回风靠风机负压。（4）空调水系统其作用是将冷媒水（简称冷水或冷冻水）或热媒水（简称热水）从冷源或热源输送至空气处理设备（也称空调机组）。空调水系统的基本组成是水泵和水管系统。空调水系统分为冷（热）水系统、冷却水系统和冷凝水系统三大类。（5）空调的自动控制和调节装置由于各种因素，空调系统的冷热负荷是多变的，这就要求空调系统的工作状况也要有变化。所以，空调系统应装备必要的控制和调节装置，借助它们可以（人工或自动）调节送风参数、送排风量、供水量和供水参数等，以维持所要求的室内空气状态海南气候特点

中央空调系统组成各部分介绍

中央空调系统组成各部分介绍中央空调分为冷媒系统、水系统和风系统，其中风系统中央空调使用很少，冷媒系统和水系统较多，下面将重点介绍冷媒系统和水系统中央空调系统的组成，并对中央空调系统组成的各部分进行简单的说明。冷媒系统中央空调系统的组成：主机+冷媒管道+分歧管+冷凝排水管道+内机；水系统中央空调系统的组成：主机+膨胀水箱(闭式膨胀罐)+循环水泵+冷冻水管(阀门)+水过滤器+内机+冷凝水排水管道。这两种中央空调系统组成部分设备一样。中央空调系统的组成：主机主机部分由压缩机、蒸发器、冷凝器及冷媒（制冷剂）等组成，主机也是中央空调系统组成最重要的部分，主机集成了中央空调的核心技术。中央空调系统的组成：冷媒管道冷媒管道主要是指内机和外机的连接管、用来走冷媒的、所以叫冷媒管也叫连接管，冷媒管道是中央空调系统组成的流体，如:水\氟利昂\氨\等。中央空调系统的组成：分歧管分歧管是小型中央空调组机与组机、组机与室内各风口单元的连接部分，把整个空调系统连接成树型结构。中央空调系统的组成：内机内机也是中央空调系统组成重要部分，属于中央空调系统的尾部设备，一般一套中央空调系统由多台内机组成，内机分为风管机、天井机、壁挂机、落地机。中央空调系统的组成：膨胀水箱膨胀水箱是中央空调水路系统中的重要部件，它的作用是收容和补偿系统中水的胀缩量。，一般都将膨胀水箱设在系统的最高点，通常都接在循环水泵（中央空调冷冻水循环水泵）吸水口附近的回水干管上。中央空调系统的组成：循环水泵循环水主要是向汽轮机凝汽器供给冷却水，用以冷却凝气轮机排汽，循环水泵还要向冷油器，冷风器，锅炉冲灰水等提供水源。每台泵对应有两台旋转滤网和一个外围水闸对泵吸入口处的水源进行垃圾清理。中央空调系统的组成：水过滤器水过滤器由简体、不锈钢滤网、排污部分、传动装置及电气控制部分组成。过滤机工

空调制冷系统组成部件及结构图

制冷循环系统的组成部件制冷循环系统中各部件在车上的安装位置如图所示，下面对各主要组成部件分别予以介绍。制冷循环系统各部件的安装位置压缩机压缩机的作用是将从蒸发器出来的低温、低压的气态制冷剂通过压缩转变为高温、高压的气态制冷剂，并将其送入冷凝器。目前在汽车空调系统中所采用的压缩机有多种类型，比较常见的有斜盘式压缩机、叶片式压缩机、涡旋式压缩机、曲轴连杆式压缩机等。此外，压缩机还可分为定排量和变排量的两种型式，变排量压缩机可根据空调系统的制冷负荷自动改变排量，使空调系统运行更加经济。叶片式压缩机（1）结构叶片式压缩机的结构见图，在叶轮上安装有若干叶片，与机体形成几个密封的空间，在机体上安装有吸气孔、排气孔和排气阀，在叶轮旋转时，密封的空间的体积会发生变化，从而完成进气、压缩和排气的过程。

叶片式压缩机的结构（2）工作过程叶片式压缩机的工作过程见图6-34。图6-34 叶片式压缩机的工作过程旋转斜盘式压缩机（1）结构旋转斜盘式压缩机的结构见图，这种压缩机通常在机体圆周方向上布置有6个或者10个气缸，每个气缸中安装一个双向活塞形成6缸机或10缸机，每个气缸两头都有进气阀和排气阀。活塞由斜盘驱动在气缸中往复运动，活塞的一侧压缩时，另一侧则为进气。

旋转斜盘式压缩机的结构 2）工作过程旋转斜盘式压缩机的工作过程见图，压缩机轴旋转时，轴上的斜盘同时驱动所有的活塞运动，部分活塞向左运动，部分活塞向右运动。图中的活塞在向左运动中，活塞左侧的空间缩小，制冷剂被压缩，压力升高，打开排气阀，向外排出，与此同时，活塞右侧空间增大，压力减小，进气阀开启，制冷剂进入气缸。由于进、排气阀均为单向阀结构，所以保证制冷剂不会倒流.

大型中央空调工作原理及系统结构图

本资料由常州好彩中央空调大卖场友情提供大型中央空调工作原理及系统结构图来源：中国节能产业网时间：2009-8-20 10:13:54 中央空调系统主要由制冷机、冷却水循环系统、冷冻水循环系统、风机盘管系统和冷却塔组成。各部分的作用及工作原理如下：制冷机通过压缩机将制冷剂压缩成液态后送蒸发器中与冷冻水进行热交换，将冷冻水制冷，冷冻泵将冷冻水送到各风机风口的冷却盘管中，由风机吹送达到降温的目的。经蒸发后的制冷剂在冷凝器中释放出热量成气态，冷却泵将冷却水送到冷却塔上由水塔风机对其进行喷淋冷却，与大气之间进行热交换，将热量散发到大气中去。中央空调系统部分组成：冷冻水循环系统该部分由冷冻泵、室内风机及冷冻水管道等组成。从主机蒸发器流出的低温冷冻水由冷冻泵加压送入冷冻水管道（出水），进入室内进行热交换，带走房间内的热量，最后回到主机蒸发器（回水）。室内风机用于将空气吹过冷冻水管道，降低空气温度，加

速室内热交换。冷却水循环部分该部分由冷却泵、冷却水管道、冷却水塔及冷凝器等组成。冷冻水循环系统进行室内热交换的同时，必将带走室内大量的热能。该热能通过主机内的冷媒传递给冷却水，使冷却水温度升高。冷却泵将升温后的冷却水压入冷却水塔（出水），使之与大气进行热交换，降低温度后再送回主机冷凝器（回水）。主机主机部分由压缩机、蒸发器、冷凝器及冷媒（制冷剂）等组成，其工作循环过程如下：首先低压气态冷媒被压缩机加压进入冷凝器并逐渐冷凝成高压液体。在冷凝过程中冷媒会释放出大量热能，这部分热能被冷凝器中的冷却水吸收并送到室外的冷却塔上，最终释放到大气中去。随后冷凝器中的高压液态冷媒在流经蒸发器前的节流降压装置时，因为压力的突变而气化，形成气液混合物进入蒸发器。冷媒在蒸发器中不断气化，同时会吸收冷冻水中的热量使其达到较低温度。最后，蒸发器中气化后的冷媒又变成了低压气体，重新进入了压缩机，如此循环往复

空调系统的主要设备组成基础知识

空调系统的主要设备组成基础知识 2008-3-26 从本质上讲，均由空气处理设备，空气输送设备，空气分布装置三大部分组成。此外还有制冷系统，供热系统及自动调节系统。 1、空气热湿处理设备空气热湿处理设备主要是对空气进行加热、加湿、冷却、除湿等处理。（1）喷水室。在民用建筑中不再采用，但在以调节湿度为主要目的的纺织厂和卷烟厂空调中仍大量使用。（2）表面式换热器。冷却器、加热器、蒸汽盘管统称为表面式换热器。 l）盘管表面式换热器有光管式和肋管式两种。根据加工方法不同，肋片管又可分成绕片管、串片管和轧片管。为了便于使用和维修，冷、热煤管路上应设阀门、压力表和温度计。在蒸汽加热器的蒸汽管路上还要设蒸汽调节阀门和疏水器。为了保证表面式换热器正常工作，在水系统的最高点应设排空气装置，而在最低点应设泄水阀门和排污阀门。 2）电加热器。它有结构紧凑、加热均匀、热量稳定、控制方便的优点。但是电加热器利用的是高品位的热能，它只宜在一部分空调

机组和小型空调系统中使用。在恒温精度要求较高的大型空调系统中，也常用电加热器控制局部加热或作末级加热使用。常用的电加热器有裸线式和管式两种。为了确保安全，设计安装电加热系统特别是采用裸线式电加热器时，必须满足下列要求： ①电加热器宜设在风管中，尽量不要放在空调器内。 ②电加热器应与送风机联锁。 ③安装电加热器的金属风管应有良好的接地。 ④电加热器前后各0．8m范围内的风管，其保温材料均应采用绝缘的不燃材料。 ⑤安装电加热器的风管与前后风管连接法兰中间须加耐热不燃材料的衬垫。 ⑥暗装在吊顶内风管上的电加热器，在相对于电加热器位置处的吊顶上应开设检修孔。 ⑦在电加热器后的风管中应安装超温保护装置。（3）常用空气湿处理设备。空气的加湿方法一般有喷水加湿、喷蒸汽加湿、电加湿、超声波加湿、远红外线加湿等。利用外热源使水变成蒸汽和空气的混合过程

空调原理及系统组成

空调原理及系统组成传热方式与热学定律对流、传导、辐射对流：通过流体流动把热量带走。传导：相互接触的物体之间或物体内部温差传。辐射：物体通过发出红外线方式把热量散发出去。热力学第一定律：能量是可以转换的，可以传递的，能量的总量保持不。物质吸收了热量膨胀，对外界作功把一部份能量传给了外界，热能转化为机械能。热力学第二定律：指出了在自然条件下热量只能从高温物体向低温物体转移，而不能由低温物体自动向高温物体转移，也就是说在自然条件下，这个转变过程是不可逆的。要使热传递方向倒转过来，只有靠消耗功来实现。 5 天前上传下载附件(25.41 KB) 如：压缩机---做功，将热量从低温热源传送到高温热源，使得低温热源始终保持较低温度，类似于水泵做功实现水从低处往高处流的原理。一般空调构成及循环

5 天前上传下载附件(26.51 KB) 压缩机：“心脏”，压缩和输送制冷剂蒸汽；膨胀阀：节流降压，并调节进入蒸发器的制冷剂流量；蒸发器：吸收热量（输出冷量）从而制冷；冷凝器：输出热量。

5 天前上传下载附件(44.75 KB) 空调四大件蒸发器工作的过程室内的温度较高，空气流过蒸发器时冷媒蒸发带走空气中的热量，空气温度降低成为冷空气。空气被冷却时,空气中会有凝水，通过排水器排走。为了防止冷凝水流到机房内，需要挡板和排水管将其排到室外。

5 天前上传下载附件(25.14 KB) 空调的第二个部件冷凝器（这里所指是空冷式），也就是我们通常说的室外机室外机的工作原理是冷媒向空气放热，由气态转化为液态，向空气排热。所以冷凝器的散热条件对空调制冷有较大影响，有一定的环境及距离要求，后文将会详细讲解。 5 天前上传

空调系统的组成与方式

1 空调系统的组成与方式 1.1 中央空调系统的组成 1.2中央空调系统的分类与比较 1.2.1中央空调系统的分类 1.2.2典型空调系统的比较 1.2.3空调系统选择的原则 1.3 全空气空调系统（AAA） 1.3.1 全空气空调过程 1.3.2 回风方式的选定 1.3.3 风量平衡 1.3.4 系统的划分 1.3.5 分区处理 1.3.6 双风道系统 1.4 变风量空调系统(VAV) 1.4.1 采用变风量的原因 1.4.2 定风量与变风量的区别 1.4.3 变风量末端装置的形式 1.5风机盘管＋新风空调系统 1.5.1 风机盘管的构造、类型和基本参数 1.5.2 系统的新风供给方式 1.5.3 系统中的新风终状态的处理方式 1.5.4 风机盘管的水系统与调节 1.6商用、户式中央空调、变流量系统 1.6.1 商用中央空调 1.6.2 户用中央空调 1.6.3 变流量系统（VRV） 1.1 中央空调系统的组成中央空调系统主要由制冷制热设备或装置（压缩机、压缩冷凝机组、冷水机组、空调箱、锅炉、喷水室等）、管路（制冷剂管路、冷媒管路、载冷剂管路等）、室内末端设备（室内风管水管、散流器、风机盘管、空调室内机等）、室外设备（室外风管、冷却塔、风冷式冷凝器等）、水泵、控制装置及附属设备等组成。中央空调系统的组成参见图1-1和图1-2，多房间的单风道全空气空调系统参见图1-3。

图1-1 中央空调系统组成示意图1 图1-2 中央空调系统组成示意图2 (多房间的单风道全空气空调系统动画演示) 中央空调系统的组成及举例参见表1-1。组成举例空气分布、输送系统送、回风管道、散流器等空气处理设备空调箱、风机盘管冷媒输送系统冷冻水泵、冷冻水管路及附件冷热源冷水机组、锅炉等热媒输送系统热水泵、热水管路及附件散热系统冷却风系统或冷却水系统

中央空调系统的组成

中央空调系统的组成中央空调系统通常由以下5个部分组成： 1.空气处理设备空气处理设备的作用是将空气处理到一定的状态，有集中处理空气的空调机组、集中处理新风的新风机组和设在空调机房内处理空气的末端设备——风机盘管机组等。 2.冷源和热源冷源和热源是实现空气处理过程所必需的。冷源是为了空气处理设备集中提供一定温度的冷媒水。工程中常见的空调用冷水机组。热源是为了空气处理设备集中提供一定温度的热媒水，工程中常见的空调热源有：锅炉房、城市热网和热交换站、燃油或燃气的中央热水机组及直燃式溴化锂吸收式冷热水机组。 3.空调风系统空调风系统的作用是将来自空气处理设备的空气通过送风风管系统送入空调房间内，同时从房间内抽回一定量的空气（即回风）。经过回风风管系统送至空气处理设备前，其中少量的空气被排至室外，而大部分被重复利用。空调送风系统包括通风机、送回风风管、风量调节阀、防火阀、消声器、风机减震器和空调房间内的送风散流器、回风口等。4．空调水系统空调水系统包括冷媒水系统和冷却水系统两部分组成，另外

还有热媒水系统。冷媒水系统是将冷水机组制出的冷冻水通过水泵输送到空气处理设备，将冷量经过热交换后返回到冷水机组进行第二次循环。该系统通常采用闭式循环系统。主要设备有：冷冻水水泵、膨胀水箱、分水器、集水器、自动排气阀、水过滤器、水量调节阀和排污阀和控制仪表等。对于冷媒水要求高的冷水机组还要相应的设置软化水设备、补水水箱和补水水泵等。冷却水系统是将冷水机组冷凝器的出水送到冷却塔，在冷却塔内散热后经水过滤器过滤杂质后进入冷却水泵，送入冷凝器对冷凝器进行降温散热。形成冷却回路。在冬季运行时，冷源机组和热源要经过切换。 5．控制、检测和保护系统为了保证空调系统制冷系统和空气调节系统正常运行，在室外环境温度发生变化时，自动或人工调节运行参数，确保空调房间的热湿负荷。当系统内发生故障时系统的保护系统动作，停机保护，确保安全。普通集中式空调系统普通集中式空调是全空气、低速、定风量、单风管的系统，也是工程中最常见的。例如一些公共建筑物，如剧院、礼堂、宾馆、商场、办公楼等场所，为了保证人们有一个舒适的环境，要求室内维持一定的温度和相对湿度(人体感觉舒适的温度大约为18――28℃，相对湿度为40～65％)。

空调系统中的四大件组成及原理分析

空调系统中的四大件组成及原理空调系统中的四大件组成及原理 2009年08月17日星期一23:39 空调系统有四大件：压缩机、冷凝器、蒸发器和节流部件。 1.压缩机压缩机是整个空调系统的核心，也是系统动力的源泉。整个空调的动力，全部由压缩机来提供，压缩机就相当于把一个实物由低势位搬到高势位地方去，在空调中它的目的就是把低温的气体通过压缩机压缩成高温的气体，最后气体在换热器中和其他的介质进行换热。所以说压缩机的好坏会直接影响到整个空调的效果。根据蒸气的原理，压缩机可分为容积型和速度型两种基本类型。容积型压缩机通过对运动机构作功，以减少压缩室容积，提高蒸气压力来完成压缩功能。速度型压缩机则由旋转部件连续将角动量转换给蒸气，再将该动量转为压力。根据压缩方式，容积型压缩机可分为活塞式和回转式两大类。回转式又可分为滚动活塞式、滑片式、单螺杆式、双螺杆式、涡旋式。速度型压缩机有离心式。从压缩机结构上来看，又可将压缩机分为开启式、半封闭式和全封闭式。开启式压缩机的主轴伸出机体外，通过传动装置（传动带或联轴节）与原动机相连接。在伸出部分必须有轴封装置，使主轴和机体间密封来防止制冷剂泄露。封闭式压缩机的结构是将电动机和压缩机连成整体，装在同一机体内，因而可以取消轴封装置，避免了泄漏制冷剂的可能。这样，电动机便处于四周是制冷剂的环境中，称为内装式电动机。封闭式压缩机又可分为半封闭和全封闭两种型式。半封闭式的机体用螺栓连接，因此和开启式一样可以拆开维修。全封闭式的机体则装在一个焊接起来的外壳中，无法拆开维修。 2.换热器根据在空调上的作用不同，可分为冷凝器和蒸发器。现在就冷凝器和蒸发器的分类和区别述说一下。（1）、冷凝器：冷凝器的作用是将压缩机排出的高温高压的制冷剂过热蒸汽冷却成液体或气液混合物。制冷剂在冷凝器种放出的热量由冷却介质（水或空气）带走。冷凝器按

中央空调基本知识

中央空调基本知识一、中央空调系统构成中央空调由冷、热源设备、送新风设备、空气处理设备、空气输送设备、空气分配设备等组成。 1、系统构成：中央空调主要由四个循环系统构成，分别为空调系统的空气循环、空调系统的冷冻水循环、空调系统制冷剂循环、空调系统冷却水循环 2、系统工作流程 1）全空气中央空调系统工作流程 1：冷却塔 2：制冷机组 3：冷冻水循环泵 4：新风入口防火阀 5：空调机 6：主回风管 7：回风口8：支回风管 9：散流器 10：房间 11：支送风管 12：主送风管 13：冷却水循环泵2）空气-水中央空调系统工作流程

1：新风入口 2：室内空气循环 3：风机盘管 4：支风管 5：房间 6：散流器 7：回风口 8：新风主风管 9：冷冻水循环系统 10：冷冻水循环泵 11：制冷机组 12：防火阀 13：空气处理机组 3、新风系统工作原理：室外的新鲜空气受到风处理机的吸引进入风柜，并经过过滤降温除湿后由风道送入每个房间，这时的新风不能满足室内的热湿负荷，仅能满足室内所需的新风量，随着室内风机盘管处理室内空气热湿负荷的同时，多余出来的空气通过回风机按阀门的开启比例一部分排出室外，一部分返回到进风口处以便再次循环利用（如图所示：） 4、盘管系统工作原理：室内的风机盘管工作时吸入一部分由风柜处理后的新风，再吸入一部分室内未处理的空气经过工艺处理后，由风口送出能够吸收室内余热余湿的冷空气，使室内温度湿度达到所需要的标准，如此循环工作。（如图所示：）

5、中央空调风道内积尘的原因：室外空气经中央空调处理时，由于大多数粗精效过滤网仅能过滤3um以上的悬浮颗粒物，其微细颗粒物则随风直接进入风道，而风道内表面虽然看似光滑，但其实际粗糙度远远高于微细颗粒物的大小，因此，这些微细的颗粒物随着空气滚动与风道内壁相互碰撞摩擦产生静电吸附越积越多，从而导致风道内壁的粗糙度越来越大，灰尘粘附加速进行，如此长年累月灰尘越积越厚最终形成较厚积尘。（如图所示：）二、中央空调分类： 1、按空气处理设备的位置分类：集中式、局部式（柜式空设机组、窗式空调器、分体式空调机组）、半集中式 2、按负担室内热湿负荷所用工作介质分类： 1）全空气中央空调系统 2）空气-水中央空调系统

空调水系统常用组成部件介绍

水系统常用组成部件介绍 ●空调水系统常用管材和管径 ●管道连接件 ●管道保温 ●压力表 ●温度计 ●水流开关(流量控制器) ●除污器和水过滤器 ●膨胀水箱 ●排气阀 ●集气罐 ●水泵 ●冷却塔 ●阀门 ●玻璃液位计 1，空调水系统常用管材和管径：空调水系统常用的管材是水、煤气输送钢管和无缝钢管。 1)、水、煤气输送钢管一般采用碳素软钢制成，俗称熟铁管，它可以分成镀锌管（白铁管）和不镀锌管（黑铁管），按压力分可以分为普通管（公称压力为1Mpa）和加厚管.一般采用公称直径（如DN50）进行表示。 2）、无缝钢管：生产检验标准为《无缝钢管》（YB231-70）。材质一般为普通碳素钢、优质碳素钢。习惯用英文字母D后续外径乘以壁厚表示（如D108x4），常用规格请参见表1。

3）管道内过高的流速会带来很大的压力损失，为此需要控制管内水流速，在一 2，管道连接件管道连接方法有螺纹接，法兰接和焊接三种，应按所选管材和最大工作压力选定。当选择与设备（或阀件）相连接的法兰时，应按设备和阀件的公称压力（注：对于空调工程范畴的水管，最大工作压力可以当作公称压力考虑来选择，否则会造成所选择的法兰与设备（或阀件）上的法兰尺寸不相符合的情况。当采用凹凸式或榫槽式法兰连接时，在一般情况下，设备和阀件上的法兰制成凹面或槽面，而配制得法兰制成凸面或榫面。在选用法兰时应优先选用标准法兰，非标准法兰是要自行设计的。我国现行法兰技术标准的公称压力（Pg）系列为0.1，0.25，0.6，1.0，1.6，2.5，4.0，6.4[Mpa]时，一般应按1.6[Mpa]等级选用。 3，管道保温为了减少管道的能量损失，防止冷水管道表面结露以及保证进入空调设备和末端空调机组的供水温度，管道及其附件均应采用保温措施，保温层的经济厚度的确定与很多因素有关，如材料的若物理特性，材料和保温结构的投资及其偿还年限、能价（还应包括上涨率因素）、系统的运行小时数等，需要详细计算时可以查阅有关技术资料。一般情况下可以参考表2选用。度一般取25[mm]。目前，空调工程中常用的保温材料及其主要技术特性列于表3。保温结构的设计和施工质量直接影响到保温效果、投资费用和使用寿命，应与重视。管道和设备的保温结构一般由保温层和保护层组成。对于敷设在地沟内的管道和和输送低温水的管道还需加防潮层。管道保温结构的施工应在管道系统试压和涂漆合格后进行。在施工前应先清除管子表面的脏物和铁锈，涂上防锈漆两道，要保护管道外表面的清洁并使其干燥。在冬、雨季进行室外管道施工时应有防冻和防雨的措施。

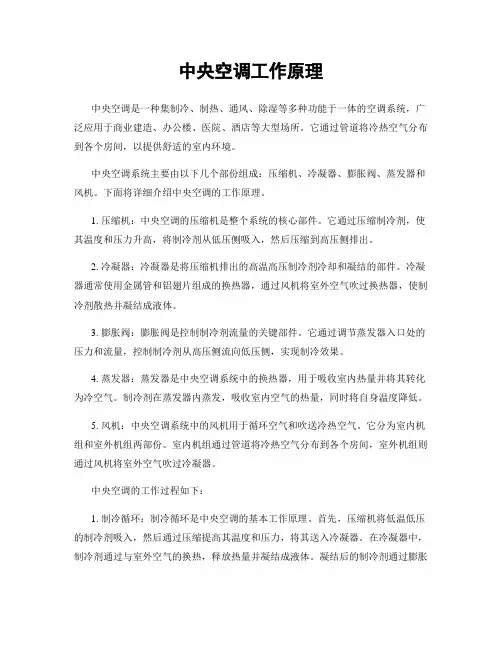

中央空调系统的构成及工作原理

中央空调系统的构成及工作原理中央空调系统的组成如图1所示。它主要由制冷机、冷却水循环系统、冷冻水循环系统、风机盘管系统和冷却塔组成。各部分的作用及工作原理如下：制冷机通过压缩机将制冷剂压缩成液态后送蒸发器中与冷冻水进行热交换，将冷冻水制冷，冷冻泵将冷冻水送到各风机风口的冷却盘管中，由风机吹送达到降温的目的。经蒸发后的制冷剂在冷凝器中释放出热量成气态，冷却泵将冷却水送到冷却塔上由水塔风机对其进行喷淋冷却，与大气之间进行热交换，将热量散发到大气中去。图1 中央空调系统的组成注：T为环境温度，即室外温度，四季不同，夏天可达35℃。中央空调工作原理户式中央空调--工作原理一户式中央空调的分类 ☆风管机一台定频室外机，一台定频室内机，通过风管把冷热风送至每个房间，可方便将室外新风引入；对空气进行加湿等集中处理也较容易，是廉价的机器，设计合理每个房间的噪声仅增加1～3分贝，卧室不必吊顶，每个房间在可高于主温控器设定的温度以上，对温度进行控制；可以有一定比例的能量转移，达到节能及加快空调冷热速度的效果。室内机局部噪声较大，根据现场不同的安装条件，实测在42～52分贝之间，对设计及安装

要求很专业。 ☆一拖多机组 (1)定频多联机把分体空调集中到一个室外机中，最多一拖三里面有三台压缩机，冷媒系统各自独立；把明装壁挂室内机改变成暗藏式；引进新风困难，是分体空调的一种变形，卧室内风机噪音由低到高要增加7～14分贝，最高达50分贝。每个卧室需增加长1.2m以上，宽0.6m，高0.3 m的吊顶，另需设检修孔；每个内机都需有冷凝水排放的管路。冷媒系统独立，但电路部分的有共用点；如发生外风机，外机温度探头、压力保护或电器局部短路等故障时，整套机器将无法运行。 (2)定、变频一拖多其中有1～2台变频压缩机或另加1台定频压缩机，电路上有射频干扰，对电脑有影响。检修孔新风引入吊顶与冷凝水与多联机相同；对氟管的分支器要求设计合理；对上，下层共用1台机器，管路要求更高；较易在全开启时出现末端内机效果太差的情况。 ☆冷热水机定频冷热水机或变频冷热水机大型中央空调的缩小，冷凝器由水冷变成风冷；用水泵将冷热水送至风机盘管。引入新风、检修孔、吊顶冷凝水排放、噪声指标与多联机相同。但又增加了冷热水管；由于温度差很大，密封问题突出，出现漏水对装潢的破坏较大。另外大型中央空调蒸发器都定时清理和酸洗；家用冷热水机对此还无良策，长期使用冷热交换器的效率将大打折扣。如能与中央水处理系统相结合，可克服上述难点。单独房间使用空调，其它房间风机盘管有冷热水管流过，也会产生能耗；现较流行采用电磁水阀来关闭水路；除去造价上的因素外；还会使局部水流速过高，产生噪声的问题。二. 户式中央空调的工作原理 1．冷(热)水机组的基本工作过程是：室外的制冷机组对冷(热)媒水进行制冷降温(或加热升温)，然后由水泵将降温后的冷媒(热)水输送到安装在室内的风机盘管机组中，由风机盘管机组采取就地回风的方式与室内空气进行热交换实现对室内空气处理的目的。

中央空调系统图

中央空调系统图1所示为一典型中央空调机组系统图，主要由冷冻水循环系统、冷却水循环系统及主机三部分组成：图1 中央空调系统原理图 ● 冷冻水循环系统该部分由冷冻泵、室内风机及冷冻水管道等组成。从主机蒸发器流出的低温冷冻水由冷冻泵加压送入冷冻水管道（出水），进入室内进行热交换，带走房间内的热量，最后回到主机蒸发器（回水）。室内风机用于将空气吹过冷冻水管道，降低空气温度，加速室内热交换。 ● 冷却水循环部分该部分由冷却泵、冷却水管道、冷却水塔及冷凝器等组成。冷冻水循环系统进行室内热交换的同时，必将带走室内大量的热能。该热能通过主机内的冷媒传递给冷却水，使冷却水温度升高。冷却泵将升温后的冷却水压入冷却水塔（出水），使之与大气进行热交换，降低温度后再送回主机冷凝器（回水）。 ● 主机主机部分由压缩机、蒸发器、冷凝器及冷媒（制冷剂）等组成，其工作循环过程如下：首先低压气态冷媒被压缩机加压进入冷凝器并逐渐冷凝成高压液体。在冷凝过程中冷媒会释放出大量热能，这部分热能被冷凝器中的冷却水吸收并送到室外的冷却塔上，最终释放到大气中去。随后冷凝器中的高压液态冷媒在流经蒸发器前的节流降压装置时，因为压力的突变而气化，形成气液混合物进入蒸发器。冷媒在蒸发器中不断气化，同时会吸收冷冻水中的热量使其达到较低温度。最后，蒸发器中气化后的冷媒又变成了低压气体，重新进入了压缩机，如此循环往复。 # 膨胀水箱是热水采暖系统和中央空调水路系统中的重要部件，它的作用是收容和补偿系统中水的胀缩量。一般都将膨胀水箱设在系统的最高点，通常都接在循环水泵（中央空调冷冻水循环水泵）吸

水口附近的回水干管上。膨胀水箱是一个钢板焊制的容器，有各种大小不同的规格。膨胀水箱上通常接有以下管道：（1）膨胀管它将系统中水因加热膨胀所增加的体积转入膨胀水箱（和回水干道相连接）。（2）溢流管用于排出水箱内超过规定水位的多余的水。（3）信号管用于监督水箱内的水位。（4）循环管在水箱和膨胀管可能发生冻结时，用来使水循环（在水箱的底部中央位置，和回水干道相连接）。（5）排污管用于排污。（6）补水阀与箱体内的浮球相连，水位低于设定值则通阀门补充水。为安全起见，膨胀管和溢流管上不允许装任何阀门。

酒店中央空调水系统构成及原理

酒店中央空调水系统构成及原理中央空调循环水系统构成如图1所示: 空调水系统主要是由制冷机组、冷冻水泵、冷却水泵、冷却塔等组成的一个系统。该系统的工作原理是制冷剂在制冷机组的蒸发器中汽化吸收冷冻水的热量，从而使载冷剂一冷冻水的温度降低，然后，在蒸发器内被汽化的制冷剂经制冷机组的压缩机时被压缩成高压高温的气体，当高温高压的制冷剂流经冷凝器时被来自冷却塔的冷却水冷却变成低温高压的气体，低温高压的制冷剂通过膨胀阀后重新变成了低温低压的液体，而后再在蒸发器内气化，完成一次循环。通过不断的循环，载冷剂不断地输送冷量到空气处理单元，同时，制冷机组产生的热量不断的被冷却水所带走，在流经冷却塔时散发到空气中，冷却塔上装有风机，对流经冷却塔的水进行降温。中央空调制热时，冷却水系统停止运行，空调机组直接对冷冻水进行加热，目前主要有电加热和燃气燃烧加热。经过加热后的水通过管道流至各个房间，风机把进风口吸进的凉空气通过热管加热在通过出风口排出，此时一吹出的便是热风，达到了制热的目的。同时变冷的水流进机组，再一次被加热，然后采暖泵迫使热水再一次流入房间管道，如此形成循环。实际中央空调应用中，由于其冷冻水和热水用一套水循环管道，所以在设计水泵时，有些设计只有两种水循环系统，即冷却水循环和冷冻水循环，此时水泵也就只有冷冻水泵和冷却水泵，夏季两种水泵均工作，而到了冬季，关闭冷却水泵，只有冷冻水泵工作。但是由于夏季的制冷量很大，所以冷冻水的流量同时也很大，因此冷冻水泵的功率设计比较大，是按最大制冷量加余量而设计。冬季时，制热量相

对较小，不需要很大的制热量，自然需要的热水循环量也就较小，如果还用冷冻水泵就会造成很大的浪费。因此有些中央空调设计时，会单独设计一个热水循环系统，它通过节流阀连接到冷冻水管道上，夏季时，关闭节流阀，使冷冻水使用循环管道，冬季时，关闭冷冻水的节流阀，打开热水节流阀，使热水使用循环管道。这样的话，热水的水泵功率就可以根据制热量加余量来设计，不会造成很大的浪费。考虑到第二种现象在目前的中央空调应用中比较常见，因此本水系统控制系统针对第二种情况设计。对于冷冻/热水系统，其出水温度取决于蒸发器的设定值，回水温度取决于大厦的热负荷。现采用蒸发器的出水管和回水管路上装有检测其温度的变送器，通过冷冻水的温差控制，即可使冷冻水泵的转速相应于热负载的变化而变化。参考目前中央空调机组设计和运行的实际情况，冷冻温差为5一7℃时最为合理。冬季的时候，由于进水温度低，出水温度高，所以温差为负值。对于冷却水系统，由于低温冷却水(冷凝器进水)温度取决于环境温度与冷却塔的工况，只需控制高温冷却水(冷凝器出水)的温度，即可控制温差。采用在冷却水出水管安装温度变送器，通过控制冷凝器出水温度，便可使冷却水泵的转速相应于热负载的变化而变化，参考目前中央空调机组设计和运行的实际情况，冷却水出水温度为37℃左右时最为合理。中央空调机组在设计时，对于冷冻和冷却水的流量有一个最小值，即机组在运行时，流量不能小于这个值，这是因为如果流量过小，可能会发生机组冻管，损坏中央空调机组。因此，我们在根据温度和温差对水泵转速进行调节时，必须要保证空调机组正常运行所需要的最小流量。如果我们要检测冷冻水和冷却水的流量，应该安装流量传感器，但是流量传感器一般采用法兰安装，串接在水管上，安装复杂并且价格昂贵。考虑到水的流量和其压力有一定的线性关系，在实际检测流量中，一般安装压力传感器，通过测量压力值来计算出流量值。压力传感器安装方便，一般为螺纹安装，并且价格适中。控制策略如图2所示:

中央空调介绍

中央空调介绍一、中央空调的分类及组成中央空调系统有主机和末端系统。按负担室内热湿负荷所用的介质可分为全空气系统、全水系统、空气-水系统、制冷剂系统。按空气处理设备的集中程度可分为集中式和半集中式。按被处理空气的来源可分为封闭式、直流式、混合式（一次回风二次回风）。主要组成设备有空调主机（冷热源）、组合式空调机组（风柜）、风机盘管等等。为了便于使用和维修，主机的冷、热煤管路上应设截至阀、止回阀、过滤器、平衡阀、压力表和温度计等。在蒸汽加热器的蒸汽管路上还要设蒸汽调节阀门和疏水器。为了保证表面式换热器正常工作，在水系统的最高点应设排空气装置（如立式和卧式排气阀），而在最低点应设泄水阀门和排污阀门。二、中央空调工作原理 1．冷(热)水机组的基本工作过程是：室外的制冷（热）机组对冷(热)媒水进行制冷降温(或加热升温)，然后由水泵将降温后的冷媒(热)水输送到安装在室内的风机盘管机组中，由风机盘管机组采取就地回风的方式与室内空气进行热交换实现对室内空气处理的目的。 2．风管(道)式机组的基本工作过程是：供冷时，室外的制冷机组吸收来自室内机组的制冷剂蒸气经压缩、冷凝后向各室内机组输送液体制冷剂。供热时，室外的制冷机组吸收来自冷凝器的制冷剂蒸气经压缩后向各室内机组输送汽体制冷剂，室内机组通过布置在天花板上的回风口将空气吸入，进行热交换后送入安装在室内各房间天花板中的风管(道)内，并通过出风口上的散流器向室内各房间输送空气。在风管(道)上设计有新风门和排风门，可以按一定比例置换空气，以保证室内空气的质量。

三、中央空调主要设备实物图冷却塔

冷却泵冷冻泵压缩机冷水机组

中央空调系统组成各部分介绍

中央空调系统组成各部分介绍公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-

中央空调系统的组成：膨胀水箱膨胀水箱是中央空调水路系统中的重要部件，它的作用是收容和补偿系统中水的胀缩量。，一般都将膨胀水箱设在系统的最高点，通常都接在循环水泵（中央空调冷冻水循环水泵）吸水口附近的回水干管上。中央空调系统的组成：循环水泵循环水主要是向汽轮机凝汽器供给冷却水，用以冷却凝气轮机排汽，循环水泵还要向冷油器，冷风器，锅炉冲灰水等提供水源。每台泵对应有两台旋转滤网和一个外围水闸对泵吸入口处的水源进行垃圾清理。中央空调系统的组成：水过滤器水过滤器由简体、不锈钢滤网、排污部分、传动装置及电气控制部分组成。过滤机工作时，待过滤的水由水口时入，流经滤网，通过出口进入用户所须的管道进行工艺循环，水中的颗粒杂技被截留在滤网内部。以上是中央空调系统主要组成部分，中央空调除了以上系统设备外，还有很多辅材辅料，它们也是构成整个中央空调系统组成的不可或缺的部分。本文由舒适100网编辑部整理发布

(完整版)暖通空调复习题

一、填空题 1、集中采暖系统主要由热源、输送管网和散热设备三部分组成。 2、根据供暖系统散热方式不同，主要可分为对流供暖和辐射供暖。 3、以对流换热为主要方式的供暖，称为对流供暖。 4、辐射供暖是以辐射传热为主的一种供暖方式。 5、利用热空气作为热媒，向室内供给热量的供暖系统，称为热风供暖系统。 6、机械循环热水采暖系统与自然循环热水采暖系统的主要区别是在系统中设置了循环水泵，主要靠水泵的机械能使水在系统中强制循环。 7、蒸汽采暖系统按干管布置方式的不同，可分为上供式、中供式和下供式蒸汽采暖系统。 8、蒸汽采暖系统按立管布置特点的不同，可分为单管式和双管式蒸汽采暖系统。 9、蒸汽采暖系统按回水动力的不同，可分为重力回水和机械回水蒸汽采暖系统两种形式。 10、集中供热系统都是由热源、供热管网和热用户三大部分组成。 11、热负荷概算法一般有两种：单位面积热指标法和单位体积热指标法。 12、我国目前常用的铸铁柱型散热器类型主要有二柱M-132、四柱、五柱三种类型 13、最常用的疏水器主要有机械型疏水器、热动力型疏水器和热静力型疏水器三种。 14、按照通风系统的作用动力可分为自然通风和机械通风。 15、通风房间气流组织的常用形式有：上送下排、下送上排、中间送上下排等。 16、局部排风系统由排风罩、风管、净化设备和风机等组成。 17、有害气体的净化方法有燃烧法、冷凝法、吸收法和吸附法。 18、自然通风可分为有组织的自然通风，管道式自然通风和渗透通风等形式。 19、风机的基本性能参数有风量、风压、轴功率、有效功率、效率、转数。 20、常见的避风天窗有矩形天窗、下沉式天窗、曲线形天窗等形式。 21、通风系统常用设计计算方法是假定流速法。 22、一般把为生产或科学实验过程服务的空调称为工艺性空调，而把为保证人体舒适的空调称为舒适性空调。

中央空调系统构成及原理

.中央空调水系统构成及原理中央空调循环水系统构成如图2一1所示: 空调水系统主要是由制冷机组、冷冻水泵、冷却水泵、冷却塔等组成的一个系统。该系统的工作原理是制冷剂在制冷机组的蒸发器中汽化吸收冷冻水的热量，从而使载冷剂一冷冻水的温度降低，然后，在蒸发器内被汽化的制冷剂经制冷机组的压缩机时被压缩成高压高温的气体，当高温高压的制冷剂流经冷凝器时被来自冷却塔的冷却水冷却变成低温高压的气体，低温高压的制冷剂通过膨胀阀后重新变成了低温低压的液体，而后再在蒸发器内气化，完成一次循环。通过不断的循环，载冷剂不断地输送冷量到空气处理单元，同时，制冷机组产生的热量不断的被冷却水所带走，在流经冷却塔时散发到空气中，冷却塔上装有风机，对流经冷却塔的水进行降温。中央空调制热时，冷却水系统停止运行，空调机组直接对冷冻水进行加热，目前主要有电加热和燃气燃烧加热。经过加热后的水通过管道流至各个房间，风机把进风口吸进的凉空气通过热管加热在通过出风口排出，此时一吹出的便是热风，达到了制热的目的。同时变冷的水流进机组，再一次被加热，然后采暖泵迫使热水再一次流入房间管道，如此形成循环。实际中央空调应用中，由于其冷冻水和热水用一套水循环管道，所以在设计水泵时，有些设计只有两种水循环系统，即冷却水循环和冷冻水循环，此时水泵也就只有冷冻水泵和冷却水泵，夏季两种水泵均工作，而到了冬季，关闭冷却水泵，只有冷冻水泵工作。但是由于夏季的制冷量很大，所以冷冻水的流量同时也很大，因此冷冻水泵的功率设计比较大，是按最大制冷量加余量而设计。冬季时，制热量相对较小，不需要很大的制热量，自然需要的热水循环量也就较小，如果还用冷冻水泵就会造成很大的浪费。因此有些中央空调设计时，会单独设计一个热水循环系统，它通过节流阀连接到冷冻水管道上，夏季时，关闭节流阀，使冷冻水使用循环管道，冬季时，关闭冷冻水的节流阀，打开热水节流阀，使热水使用循环管道。这样的话，热水的水泵功率就可以根据制热量加余量来设计，不会造成很大的浪费。考虑到第二种现象在目前的中央空调应用中比较常见，因此本水系统控制系统针对第二种情况设计。对于冷冻/热水系统，其出水温度取决于蒸发器的设定值，回水温度取决于大厦的热负荷。现采用蒸发器的出水管和回水管路上装有检测其温度的变送器，通过冷冻水的温差控制，即可使冷冻水泵的转速相应于热负载的变化而变化。参考目前中央空调机组设计和运行的实际情况，冷冻温差为5一7℃时最为合理。冬季的时候，由于进水温度低，出水温度高，所以温差为负值。对于冷却水系统，由于低温冷却水(冷凝器进水)温度取决于环境温度与冷却塔的工况，只需控制高温冷却水(冷凝器出水)的温度，即可控制温差。’采用在冷却水出水管安装温度变送器，通过控制冷凝器出水温度，便可使冷却水泵的转速相应于热负载的变化而变化，参考目前中央空调机组设计和运行的实际情况，冷却水出水温度为37℃左右时最为合理。中央空调机组在设计时，对于冷冻和冷却水的流量有一个最小值，即机组在运行时，流量不能小于这个值，这是因为如果流量过小，可能会发生机组冻管，损坏中央空调机组。因此，我们在根据温度和温差对水泵转速进行调节时，必须要保证空调机组正常运行所需要的最小流量。如果我们要检测冷冻水和冷却水的流量，应该安装流量传感器，但是流量传感器一般采用法兰安装，串接在水管上，安装复杂并且价格昂贵。考虑到水的流量和其压力有一定的线性关系，在实
