plc课程设计(水塔水位控制模拟)

成绩：

可编程控制器原理及应用课程设计报告

设计题目：水塔水位控制模拟

学生姓名：黄博新

班级：机械电子工程082

学号：200810834209

指导老师：刘芹

设计时间：2011.01

1. 系统描述及控制要求 (3)

1.1 系统描述 (3)

1.2 控制要求 (3)

2. 控制系统分析与实现 (4)

2.1 I/O分配表 (4)

2.2 I/O接线图 (4)

2.3 流程图 (5)

2.4 梯形图和指令表 (6)

2.5 程序仿真........................................ 错误!未定义书签。

2.6 程序调试 (8)

2.7时序图 (12)

3. 心得体会 ............................. 错误!未定义书签。

4. 参考文献 ............................. 错误!未定义书签。

1系统描述及控制要求

1.1系统功能描述

在水塔水位控制实验区完成本课程设计，当水池水位低于水池低水位界（S4为ON 表示），阀Y打开进水（Y为ON）定时器开始定时，4秒后，如果S4还不为OFF，那么阀Y指示灯闪烁，表示阀Y没有进水，出现故障，S3为ON后，阀Y关闭（Y为OFF）。当S4为OFF时，且水塔水位低于水塔低水位界时S2为ON，电机M运转抽水。当水塔水位高于水塔高水位界时电机M停止。

面板中S1表示水塔的水位上限，S2表示水塔水位下限，S3表示水池水位上限，S4表示水池水位下限，M1为抽水电机，Y为水阀。

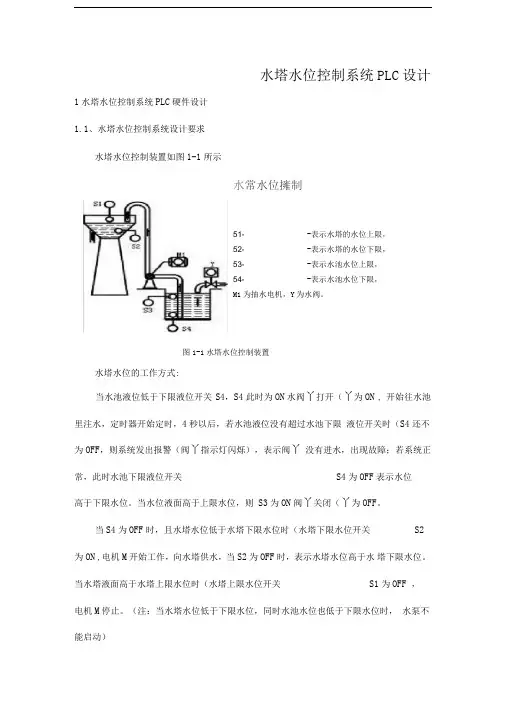

图1

S1表示水塔的水位上限，S2表示水塔水位下限，S3表示水池水位上限，S4表示水池水位下限，M为抽水电机，Y为水阀。

1.2控制要求

（1） S4为ON时，Y灯亮，四秒后，Y灯闪烁，闪烁频率为0.5秒，其中：四秒延时用定时器T2控制，0.5秒闪烁用定时器T1控制

（2） S3为ON时，Y灯熄灭

（3） S4为OFF且S2为ON时，M灯亮

（4） S1为ON时，M灯熄灭

2 控制系统分析与实现

2.1 I/O 分配表

表1

2.2 I/O 接线图

图2

X001

X002

X003

X004

COM

Y001

Y002

COM

S1 S2 S3 S4

FX1S

2.3 流程图

图3

2.4 梯形图和指令表

图4

图5

2.5 程序仿真

（1）打开GX Developer软件，并新建一个工程，选择FXCPU系列中FX1S的PLC类型，接着单击“确定”按钮；

（2）根据自己编写的程序，写入程序；

（3）写完程序，单击鼠标右键，选择“程序编译”选项，使程序由“写入状态”进入“读出状态”；

（4）单击工具栏中“梯形图逻辑测试启动/结束”按钮，进入仿真界面。

图6 创建工程图7 编写程序

2.6 程序调试

（1）在程序界面单机鼠标右键，选择“软元件测试”选项；

（2）在弹出的“软元件测试”窗口中，选择相应的软元件，按照设计要求，执行相应的动

作，然后观察实验现象；

图10 强制X004为ON 图11 Y002亮

图12 4秒后，Y002闪烁

图13 强制X003为0N 图14 Y002熄灭

图15 强制X004为OFF 图16 强制

X002WEI ON

图17 Y001运行

图18强制X001为ON 图19 Y001停止运行

2.7 时序图

图20

图21

图22

图23

3课程设计心得体会

我做的这个题目是有关与PLC系统理论与实践相结合的设计。这于我来说是对以前学习的知识的挑战与突破。在对这个设计的材料搜索进行独立搜索时，我对办公软件的应用有了进一步的提高。同时在对搜集的材料进行整核，结合所学理论知识，以及实际应用操作的情况下，提高了实际操作和独立解决问题

4参考文献

[1] 郁汉琪．《可编程序控制器及应用》．中国电力出版社，2010

[2] 王兆义．《可编程序控制器教程》．北京机械工业出版社 2005

系列《微型可编程控制器使用手册》

[3] 三菱FX

[4] 张万忠. 《可编程控制器应用技术》. 北京：化学工业出版社，2001

[5] 李俊季、赵黎明. 《可编程控制应用技术实训指导》. 北京：化学工业出版社，2001

[6] 张桂香. 《电气控制与PLC应用》. 北京：化学工业出版社，2003

[7] 钟肇新、范建东. 《可编程控制器原理及应用（第三版）》. 广州：华南理工大学出版社，2003

[8] 吕景泉. 《可编程控制器技术教程》. 北京：高等教育出版社，2000
