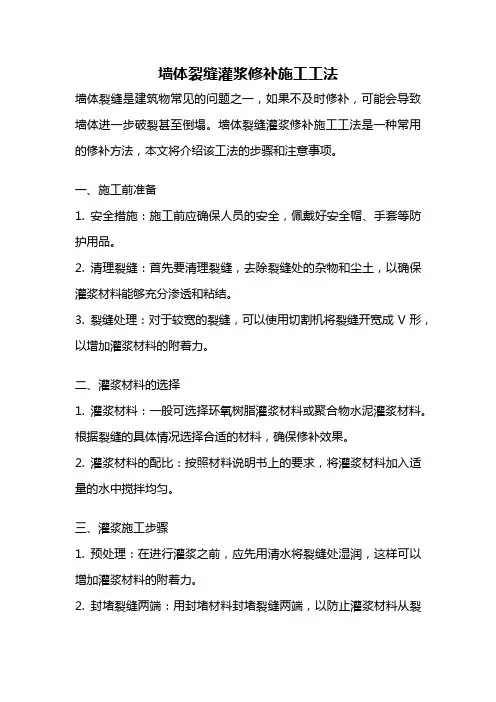

墙体裂缝灌浆修补施工工法
墙体裂缝灌浆修补施工工法
1.前言
由于墙体材料干缩徐变、结构位移、基础不均匀沉降、温度应力、施工质量等原因而产生的墙体结构裂缝，严重影响结构物的承载能力，耐久性能，本施工工法详细阐述混凝土、实心粘土砖、小型砌块等墙体裂缝修补施工工艺并结合工程实例介绍应用本工法的方法。
2. 工法特点
墙体裂缝修补施工工法是利用注浆器将配置好的化学浆液注入墙体结构密封的缝隙内，利用化学浆液固化后粘结性和优越的粘结强度，从而达到修补裂缝并使墙体回复整体受力状态。
操作直观，质量更易保证。解决了传统工艺灌注不满，不密实等缺点。
3. 适用范围
本工法适用于工业与民用建筑现浇混凝土、实心粘土砖、小型砌块等墙体结构，结构构件厚度不大于400mm,裂缝宽度在0.05mm以上的裂缝灌浆修补，适用于水平，垂直和高空等各种场合作业。
4.工艺原理
采用环氧基腻子密封裂缝并预埋灌浆嘴, 将配置好的化学浆液, 通过低压注浆器具自动注入裂缝内部, 充填缝隙, 固结后恢复结构物的整体性。
5.施工工艺流程及操作特点
5.1 施工工艺流程
5.2操作要点
521施工准备
1.根据混凝土、实心粘土砖、小型砌块等墙体结构裂缝的部位，分析裂缝产生的原因，在消除造成裂缝的原因、裂缝稳定不再继续扩大后，根据灌浆修补的工艺原理，成立质量管理小组，做好人员，材料，设备等的准备工作。
2.技术准备
1）施工技术安全要求，注浆方法，操作工艺，质量控制的交底及劳动力的组织安排。
2）岗位培训：注浆材料性能，特点及要求，注浆器的操作要求和施工工艺顺序。
3.作业条件
1）墙体结构稳定和强度达到设计要求。
2）墙体表面应干燥、洁净，杂质及破损部位处理完毕。
3）施工温度在5°C以上。
5.2.2表面处理
1.清除裂缝两侧各50mm宽范围内的浮浆，残留砂浆，油渍及松散杂物，并将粉尘，浮灰清理干净。
2.清洗：用高纯度洗洁剂（丙酮及有机溶剂）沿裂缝开口两边清洗，
使缝中粉尘挥发。保持干燥
5.2.3 埋置灌浆嘴埋置时先在灌浆嘴口抹上一层约1mm 环氧胶泥封闭胶，将灌浆嘴的进浆孔骑缝粘连在缝中心。根据裂缝的大小其灌浆口的间距一般为
150~300mm。对贯穿裂缝，当墙厚度大于150mm时，应在裂缝墙体的两侧错开埋置灌浆嘴。
5.2.4封闭裂缝
封闭裂缝应根据不同裂缝情况及注浆要求确定，用环氧胶泥封闭胶在裂缝两侧宽
20mm 范围内涂抹一层约厚1mm 的封闭胶将裂缝封闭，当裂缝度大于1mm 时，应在裂缝处粘贴一层耐碱纤维玻璃布。
5.2.5配置胶液
注浆浆液可选用专业生产厂家生产的环氧基类专用高强灌浆材料。
5.2.6注浆
1.将专用灌浆材料浆液拌匀，装入灌浆的气囊，拧紧压力筒。
2.压力灌浆器紧扣已粘结好灌浆嘴，水平裂缝自一端起向另一端逐个灌注，如由左向右。（右口岀浆再扣第二个灌浆口）逐一灌注，稳压3-5 分钟，使缝内浆液达到初凝而不外流时，可卸下灌浆嘴换上堵头。竖向裂缝、斜向裂缝自下向上逐个灌注，方法同水平裂缝施工方法。
3.浆液一般在30 分钟达到表面初凝后可拆下预埋的灌浆嘴，再用速凝封闭胶，将灌浆嘴处封堵平整，即为压力灌浆完毕
5.2.7封口
1.用沙钢纸打磨封口封闭胶，用高效洗调剂（丙酮）清洗干净。
2.在裂缝处涂抹环氧基液浆，粘贴玻璃纤维布一层，再涂环氧基浆液，
即封口完毕
528检查验收
灌浆结束后，及时检查灌浆修补的效果和质量，发现缺陷应及时补救, 确保工程质量。
5.3劳动力组织安排情况
劳动力组织安排表：
注：以上为基本配备人员，视裂缝修补工作量的大小，操作人员可做增减。
材料与设备
6.0.1
本工法无需特别说明的材料，均应采用专业生产厂家生产的环氧基高强灌浆材料。
6.0.2
采用的机具设备见表
机具设备表
7.质量控制
7.1质量控制标准
7.1.1质量执行《建筑工程施工质量验收统一标准》、《混泥土结构工程施工及验收规范》、《砌体工程施工质量验收规范》、《地下防水工程质量验收规范》、《建筑结构加固工程施工质量验收规范》7.1.2主控项目应符合以下要求1?注浆材料必须符合设计要求
检验方法：检查出厂合格证，产品质量检验报告，产品实验报告
2.注浆效果应符合设计要求和施工验收报告要求检验方法：采用钻孔取芯，压
水等方法检验7.1.3 一般项目应符合以下要求
1.灌浆修补的施工质量，应按裂缝的数量抽查10%，不得少于3 处粘结浆嘴及孔径间距应符合；规范要求检验方法：检查隐蔽工程验收记录
7.2 质量控制措施
7.2.1 注浆系统的工作能力必须达到所需的浆液流动量和注浆的工作压力
7.2.2 根据裂缝区域大小，可采用单孔灌浆或分段群孔灌浆。在一条裂缝上可由一端到另一端
7.2.3 注浆采用自动低压低速，化学浆液的灌浆压力应控制在0.2mpa 7.2.4在注浆过程中应注意观察浆液在裂缝处的流动情况
7.2.5 灌浆和粘结材料应符合《建筑结构加固工程施工质量验收规范》的标准要求，见附表。
说明：由于结构胶性能的好坏直接影响到本次加固工程的效果，特别是长期耐久性能的好坏，应选用改性环氧树脂结构胶粘剂，要求材料应由正规大厂家提供，供应商必须提供安全生产许可证，必须提供厂家开据的产品质量保证书。726有裂缝的墙体经灌浆后一般要在7d后方可加载使用
8安全措施
8.0.1遵守《建筑安装工程安全技术规程》和地方有关施工现场安全生产管理规定。认真执行建筑行业有关安全生产的法律法规，规章，确保裂缝灌浆修补过程的安全
8.0.2 坚决贯彻“安全第一、预防为主、综合治理”的安全生产方
针，按照《建筑工程安全规程》组织施工，严格执行《建筑机械使用规程》、《施工现场用电安全技术规范》等规章制度。建立安全生产管理体系，负责人
