激光干涉仪软硬件介绍讲解
激光干涉仪软硬件介绍
本次试验我们使用的仪器为：Renishaw 激光器测量系统。
这个系统由“软件”与“硬件”两个部分组成，所以我们认识他，就是搞清楚各是什么硬件和软件。
看到这个章节时，可定有人会问还有什么硬软件之分的吗？答案是肯定的！
先问大家一个问题：只有躯体的人就是一个正常的人吗？答案是否定的！
一个正常的人不但须要一个实实在在的躯体，还需要由看不见的意识性的东西——思想的存在！
3.1 激光干涉仪是由什么硬件组成
3.1.1 什么是硬件？
硬件：硬件就是我们看到的一堆由金属、塑料等材料堆成的被称之为“Renishaw 激光干涉仪”的东西(事实上，它是由一些机壳和电路板等物构成)。因为是一些看得见、摸得着的东西,又因为都是“硬”的，所以被人们形象地称为“硬件”。
3.1.2具体硬件名称以及各自的用途是什么？
一、本次使用激光检测仪主要检测螺距误差，因此我们主要使用到以下的仪器：
（1）ML10 激光器
Renishaw ML10 Gold Standard 激光器
以上四个图案为激光罩在不同的状态下的作用
A)无光束射出 B)缩小横截面光束及目标 C）最答光束及目标
D）标准测量位置射出最大光来的横截面以及反射光束的探测器孔Renishaw ML10 Gold Standard 激光器：
ML10 是一种单频 HeNe 激光器，内含对输出激光束稳频的电子线路及对由测量光学镜产生的干涉条纹进行细分和计数处理。
其主要作用简单概括为：发射红外线以及返收红外线供特定的软件做分析，记录相关的数据。
（2）三脚架
三脚架及云台可用来安装 ML10 激光器，将 ML10 激光器设置在不同的高度，并充分控制 ML10 激光束的准直。对于大多数机床校准设置，建议将 ML10 激光器安装在三脚架和云台上。
三脚架、安装云台和 ML10 激光器三合一体，可为 ML10 光束准直提供下列调整：高度调整
水平平移调整
角度偏转偏转调整
角度俯仰调整
其中高度调整是由图9上显示的高度曲柄控制的，水平平移是由图2上显示的平移控制旋钮控制，角度偏转偏移是由图2上显示的旋转微调旋钮控制。图2后的两个示意图为水平平移和角度偏移的使用方法。
（3）EC10 环境补偿装置
EC10 环境补偿装置可以补偿激光器光束波长在气温、气压、及相对湿度影响之下的变化。
大多数机床会随着温度变化膨胀或收缩，可能导致校准发生误差，为了避免校准误差，线性测量软件纳入一种称为热膨胀补偿或“归一化”的数学修正，应用在线性激光读数上。软件使用膨胀系数将测量加以归一（膨胀系数需手动输入），并使用 EC10 来测量平均机床温度。修正的目的是要评估在 20 °C (68 °F) 的温度下执行校准时应得的激光器校准结果。
（4）线性测量镜组
线性测量镜组可用于测量线性定位精度。线性测量镜组组件包括下列要件，如图 1 所示：
①分光镜
②两个线性反射镜
③两个光靶以助于光学准直
注：当您组合一个分光镜和线性反射镜后，便成为一个线性干涉镜。
（5）用于将镜组安装到机床机床上的安装组件
镜组安装组件是用来将 Renishaw 测量镜组安装到CMM 或机床上。本系统的设计可以轻易地交换不同的测量镜组，无需重新准直激光器。
组件包括：
●三个安装杆（安装杆有 M8 螺丝钉可拧上底板、标准磁基或其它 Renishaw 装置）
●M8 适配器（可连接标准磁基或 Renishaw 的 CMM 探头）
●两个底板
●两个安装块和安装螺钉（可将光学元件连接至安装杆）
镜组安装组件不包括任何可将安装的镜组夹上待测机床的元件，要这么做需视不同的机床而异。一种通用的方式是用磁性安装块直接将钢制底板或/和安装杆装上机床。
安装组件的安装杆和底板都是磁性不锈钢所制，因此可以用磁性安装块来加以牢固。
3.2 激光干涉仪是由哪些软件组成
3.1.2什么是软件？
软件：是人们为了告诉电脑要做什么事而编写的，电脑能够理解的一串指令，有时也叫代码、程序。
3.2.2 具体的软件名称以及各自的用途是什么？
（1）Renishaw Laser10是配套Renishaw 激光器测量系统的软件，此软件的资源管理器窗口：
这里面包括该仪器所有功能的配套软件，其中线性测长是我们本次研究的软件。
（2）线性测量软件
下列各表列出各种菜单选项的功能：
以下为工具栏功能：
自动设置，逐步指导您完成自动目标设置、采集初始化以及自动数据采集设置对话框并自动开始数据采集程序。
会显示打开对话框，容许您在其中为先前的数据采集会话加载参数。
会显示另存为对话框，容许您保存采集的数据。
定标激光器。
将一个预置值应用至激光读数。
在所显示的激光读数方向之间切换。
在毫米及英寸间来回切换显示单位。在角度测量模式中，单位将会在度数、毫弧度及弧秒间来回切换。
在毫米及英寸间切换误差单位。在角度测量模式中，单位将会在弧秒及毫弧度间来回切换。
会显示分辨率对话框，容许您在其中设置显示在小数点后的数字位数。
切换平均开启/关闭功能。
选择长期平均。
选择短期平均。
启动 Renishaw Laser10 分析软件。
会显示一个帮助窗口，其中包含本 Renishaw Laser10 校准系统用户手册的信息库。
结束数据采集软件。
以下为软件本体上的一些功能：
图1
图1显示当前检测到的实际位置，其中有红色背景和灰色背景的区分，红色代表当前检测过程中激光的返回光点偏移或光源受阻挡，灰色表正常。
图2主要是显示当前 ML10与EC10的工作状态，并且显示了当前使用的单位标准、测量方式、数据采集的方式。
图2
图3主要记录检测到的实际数据并且以图形的形式显示出来。
图3
图4显示为当前激光返回信号的强度，其实我们也可以使用此信号的显示情况判断当前光线是否准直，即镜子的安装是否正确。
图4
激光干涉仪报告讲解
机械工程综合实 践 实验报告 课程名称机械工程综合实践 专业精密工程 指导教师彭小强 小组成员刘强14033006 谌贵阳 吴志明 实验日期2012.4.2—2011.6.25 国防科学技术大学机电工程与自动化学院
目录 1激光干涉仪 1.1激光干涉仪介绍 1.2激光干涉仪原理 2 激光干涉仪测量机床的直线度 2.1实验器材以及平台的搭建 2.2激光干涉仪的调试 2.3直线度的测量 3 激光干涉仪测量机床的重复定位精度3.1实验器材以及平台的搭建 3.2激光干涉仪的调试 3.3重复定位精度的测量 4 实验分析与总结
目录 一、实验目的与任务 (2) 二、实验内容与要求 (2) 三、实验条件与设备 (2) 四．实验原理 (3) 1.定位精度测量 (3) 2.直线度测量 (4) 五、实验步骤 (5) 1.设定激光测量系统 (5) 2.调整激光光束，使之与机器运动轴准直。 (5) 3.数据记录与数据处理 (6) 六、实验过程和结果 (8) 1.X轴定位精度 (8) 2.X轴直线度 (9) 3.误差分析 (11) 七、实验总结与体会 (14) 1.实验总结 (14) 2.实验心得体会 (14) 3.对课程的一些建议 (14)
综合实践3 伺服系统运动精度建模与评价 一、实验目的与任务 通过对三轴机床的X轴进行定位误差实验，使学生掌握一般机构空间运动精度的测量与分析评价方法。主要内容包括了解双频激光干涉仪测量位移的基本原理，掌握利用双频激光干涉仪测量机床进给轴的定位误差的方法，深刻理解轴运动的精度的概念。在对机床进给轴运动定位误差测量的基础上，分析机床的运动误差。 二、实验内容与要求 （1）直线轴运动误差测量。利用双频激光干涉仪建立直线轴定位精度、直线度、姿态误差的测量系统，并对机床典型三维进给机构各轴的运动误差进行测量，分析测量结果的不确定度； （2）垂直度测量。任选进给机构两轴，利用双频激光干涉仪建立两轴垂直度的测量系统，并对垂直度进行测量，并对测量结果进行评价； （3）典型三维进给机构的精度建模。在分析多轴进给机构拓扑结构的基础上，用多体系统理论和变分法建立多轴进给机构运动空间各点的运动误差传递模型； （4）典型三维进给机构的精度分析与评价。在测量得到的进给机构轴运动误差的基础上，利用所建立的精度模型，对机构的典型运动轨迹如直线、圆弧、平面等的运动误差进行分析，并对分析结果的不确定度进行评价。 三、实验条件与设备 双频激光干涉仪，含直线度、定位精度测量组件。具体如图1所示。 （图1 定位精度测量组件直线度测量组件）
激光干涉仪使用技巧讲解
厨 ｆ静堂鸯溅斌技术）２００７亭第弘誊第｛Ｏ麓 激光干涉仪使用技巧 Ｐｒｅｃｉｓｅ Ｇ口洫ｔｏ Ｖｓｉｎｅ ａ Ｌａｓｅｒ Ｉｎｔｅｒｆｅｒｏｍｅｔｅｒ 魏纯 （广州市计最检测技术研究院，广东广州５１００３０） 瓣萎：本文讨论了激光予涉仪在使用巾的准直等技礴，用户在实际使用中增加葺芒件以及维护巾邋蓟的同舔。燕键词：激光平涉仪；准直 ｌ引言高性能激光干涉仪具有快速、高准确测量的优点，是校准数字机床、坐标测量机及其它定位装置精度及线性指标最常用的标准仪器，弦者所在单位使用的是英国ＲＥＮＩＳＨＡＷ公闭生产的ＭＬｌ０激光干涉仪，具有性能稳定，使罱方便等特点。 通过较长时闯使用，作者认为测量人员除了要考虑环境、温度、原理等影响测量的常规因素外，掌握一些激光干涉仪的使用技巧会使测量互作事半功倍。 ２原理介绍
ＭＬｌ０激光干涉仪是根据光学千涉基本原理设计磊成酌。从ＭＬｌ０激光器射出的激光束有单一频率，其标称波长隽０．６３３ｐＬＩｎ，且其长期波长稳定健（真空状态）要高于０．１ｐｐｍ。当此光束抵达偏振分光镜时，会被分为两道光束一一道反射光糯一道透射光。这两道光射向其反光镜，然后透过分光镜反射圈去，在激光头内的探测器形成一道干涉光束。若光程差没有任俺变讫，探测器会在樵长性秘楣潢性于涉的两极找到稳定的信号。若光程差确实有变化，探测器会在 每一次光程改变时，在相长性和相消性干涉的弼极找 到变动的信号。这些变化（援格）会被计算并用来测量两个光程闻的差异变化。测量的光程就是栅格数乘以光束大约一半的波长。 值褥注意的是，激光束的波长取决于所通过敖空气折射率。由于空气折射率会随着温度、压力和相对湿度而变化，用来计算测蹩值的波长值可能需要加以李｝偿，以配合这魍环境参数豹改变。实际上就测量准确度而言，此类补偿在进行线性位移（定位精度）测量，特别是量程较大时，非常重要。３激光干涉仪使用技巧 ３．１ Ｚ轴激光光路快速准直方法 用激光干涉仪进行线性测量时，无论是数字机 床、还是坐标测燮枫，ｚ轴测量酵激光光路的礁童榻对Ｘ、Ｙ轴准直来说，要困难的多。尤其是在ｚ轴距离较长的情况下，要保证激光光束经反射镜反射后回到激 先探测器的强度满足测量对对光强的要求，准妻激光光路往往需要很长时间。 根据作者长期使用的经验，按照“离处动尾部，低处动整体”的调整方法，将会大大缩短漆直时闻。（“尾部”是指ＭＬｌ０激光器电源接口边上的倾斜度调蹩旋钮和三兔架云台上的旋转微调控制旋锂，“整体”是指三
激光干涉仪原理及应用详解

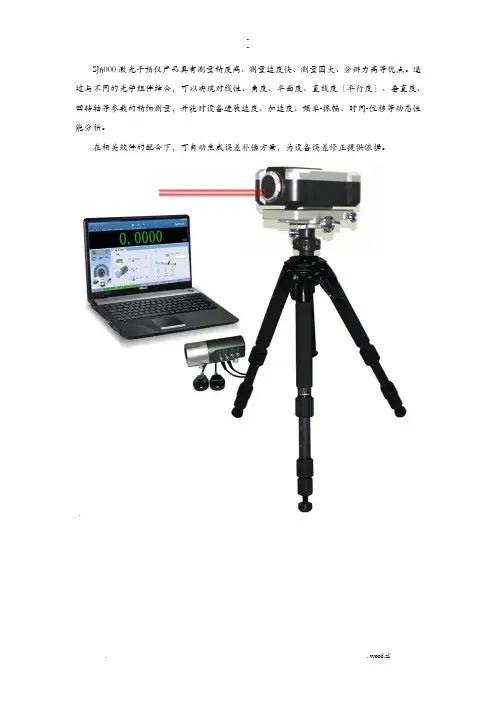

激光干涉仪概述 SJ6000激光干涉仪产品采用美国进口高稳频氦氖激光器、激光双纵模热稳频技术、高精度环境补偿模块、几何参量干涉光路设计、高精度激光干涉信号处理系统、高性能计算机控制系统技术，实现各种参数的高精度测量。通过激光热稳频控制技术，实现快速(5~10分钟)、高精度(0.05ppm)、抗干扰能力强、长期稳定性好的激光频率输出，采用不同的光学镜组可以测量出线性、角度、直线度、平面度和垂直度等几何量，并且可以进行动态分析。
SJ6000激光干涉仪产品具有测量精度高、测量速度快、最高测速下分辨率高、测量范围大等优点。通过与不同的光学组件结合，可以实现对直线度、垂直度、角度、平面度、平行度等多种几何精度的测量。在相关软件的配合下，还可以对数控机床进行动态性能检测，可以进行机床振动测试与分析，滚珠丝杆的动态特性分析，驱动系统的响应特性分析，导轨的动态特性分析等，具有极高的精度和效率，
为机床误差修正提供依据。 激光干涉仪性能特点 1.测量精度高、速度快，稳定性好 ①使用美国高性能氦氖激光器，结合伺服稳频控制系统，达到高精度稳频(0.05ppm) ②以光波长(633nm)为测量单位，分辨率可达nm级 ③使用高速光电信号采样和处理技术，测量速度可达到4m/s。 ④配合有环境补偿单元，在环境变化的情况下，也可以得到较高的测量精度 ⑤分离式干涉镜设计，避免了测量镜组由于主机发热而引起的镜组形变 2.应用范围广 ①可以实现线性、角度、直线度、垂直度、平面度等几何量的检测 ②结合我们的软件系统，可以用于速度，加速度，振动分析以及稳定度等分析 ③可实时监控精密加工机床等机器的动态数据，进行动态特性分析 3.软件界面友好 ①使用当前热门的软件界面开发工具，软件界面人性化，操作简单。 ②将静态测量和动态测量两种功能合并到一个软件中，更方便用户切换测量类型。
激光干涉仪讲解
第一章、前言 一、本次我们主要研究：如何检测机床的螺距误差。因此我们主要的任务在于： 1. 应该使用什么仪器进行测量 2. 怎么使用测量仪器 3. 怎么进行数据分析 4. 怎么将测量所得的数据输入对应的数控系统 二、根据第一点的要求，我们选择的仪器为：Renishaw 激光器测量系统，此仪器检测的范围包括： 1. 线性测量 2. 角度测量 3. 平面度测量 4. 直线度测量 5. 垂直度测量 6. 平行度测量 线性测量：是激光器最常见的一种测量。激光器系统会比较轴位置数显上的读数位置与激光器系统测量的实际位置，以测量线性定位精度及重复性。 三、根据第二点的解释，线性测量正符合我们检测螺距误差的要求。因此，我们此次使用的检测方法——线性测量。 总结以上我们的核心在于：如何操作Renishaw 激光器测量系统结合线性测量的方法进行检测，之后将检测得到的数据进行分析，最后将分析得到的数据存放到数控系统中。这样做的目的在于——提高机床的精度。 - 1 - 第二章、 2.1 什么是螺距误差？ 基础知识 开环和半闭环数控机床的定位精度主要取决于高精度的滚珠丝杠。但丝杠总有一定螺距误差，因此在加工过程中会造成零件的外形轮廓偏差。
由上面的原因可以得知： 螺距误差是指由螺距累积误差引起的常值系统性定位误差。 2.2 为什么要检测螺距误差？ 根据2.1节，检测螺距误差是为了减少加工过程中造成零件的外形轮廓偏差，即提高机床的精度。 2.3 怎么检测螺距误差？ （1）安装高精度位移检测装置。 （2）编制简单的程序，在整个行程中顺序定位于一些位置点上。所选点的数目及距离则受数控系统的限制。 （3）记录运动到这些点的实际精确位置。 （4）将各点处的误差标出，形成不同指令位置处的误差表。（5）多次测量，取平均值。 （6）将该表输入数控系统，数控系统将按此表进行补偿。 2.4 什么是增量型误差、绝对型误差？ ①增量型误差 增量型误差是指：以被补偿轴上相邻两个补偿点间的误差差值为依据来进行补偿②绝对型误差 绝对型是误差是指：以被补偿轴上各个补偿点的绝对误差值为依据来进行补偿2.5 螺距误差补偿的原理是什么？ 螺距误差补偿的基本原理就是将数控机床某轴上的指令位置与高精度位置测量系统所测得的实际位置相比较，计算出在数控加工全行程上的误差分布曲线，再将
常用激光器简介
几种常用激光器的概述 一、CO2激光器 1、背景 气体激光技术自61年问世以来，发展极为迅速，受到许多国家的极大重视。特别是近两年，以二氧化碳为主体工作物质的分子气体激光器的进展更为神速，已成为气体激光器中最有发展前途的器件。 二氧化碳分子气体激光器不仅工作波长(10.6微米)在大气“窗口”，而且它正向连续波大功率和高效率器件迈进。1961年，Pola-nyi指出了分子的受激振动能级之间获得粒子反转的可能性。在1964年1月美国贝尔电话实验室的C.K.N.Pate 研制出第一支二氧化碳分子气体激光器，输出功率仅为1毫瓦，其效率为0.01%。不到两年，现在该类器件的连续波输出功率高达1200瓦，其效率为17 %，电源激励脉冲输出功率为825瓦，采用Q开关技术已获得50千瓦的脉冲功率输出。最近，有人认为，进一步提高现有的工艺水平，近期可以达到几千瓦的连续波功率输出和30~40% 的效率。 2、工作原理 CO2激光器中，主要的工作物质由CO?，氮气，氦气三种气体组成。其中CO?是产生激光辐射的气体、氮气及氦气为辅助性气体。加入其中的氦，可以加速010能级热弛预过程，因此有利于激光能级100及020的抽空。氮气加入主要在CO?激光器中起能量传递作用，为CO?激光上能级粒子数的积累与大功率高效率的激光输出起到强有力的作用。CO?分子激光跃迁能级图CO?激光器的激发条件：放电管中，通常输入几十mA或几百mA的直流电流。放电时，放电管中的混合气体内的氮分子由于受到电子的撞击而被激发起来。这时受到激发的氮分子便和CO?分子发生碰撞，N2分子把自己的能量传递给CO2分子，CO?分子从低能级跃迁到高能级上形成粒子数反转发出激光。 3、特点 二氧化碳分子气体激光器不但具有一般气体激光器的高度相干性和频率稳定性的特点,而且还具有另外三个独有的特点： （1）工作波长处于大气“窗口”，可用于多路远距离通讯和红外雷达。 （2）大功率和高效率( 目前，氩离子激光器最高连续波输出功率为100瓦，其效率为0.17 %，原子激光器的连续波输出功率一般为毫瓦极,其效率约为0.1%，而二氧化碳分子激光器连续波输出功率高达1200瓦,其效率为17%）。 （3）结构简单，使用一般工业气体，操作简单，价格低廉。由此可见,随着研究工作的进展、新技术的使用，输出功率和效率会不断提高,寿命也会不断增长,将会出现一系列新颖的应用。例如大气和宇宙通讯、相干探测和导航、超外
典型激光器介绍
典型激光器的原理、特点及应用 摘要：本文介绍了四种典型的激光器，固体、气体、染料和半导体激光器，并分别介绍了特点及应用。 关键词：典型激光器，原理和特点，应用 一、引言 自梅曼发明了第一台红宝石激光器至今，激光器得到了飞速发展，在激光工作物质方面也得到了很大的改进，激光器根据激活媒质可分为固体、气体、染料和半导体激光器。各类激光器各有特色，并在相关的领域里发挥着重要的作用。 二、固体激光器 固体激光器是以掺杂离子的绝缘晶体或玻璃作为工作物质的激光器，基本上都是由工作物质、泵浦系统、谐振腔和冷却、滤光系统构成的。最常采用的固体工作物质仍然是红宝石、钕玻璃、掺钕钇铝石榴石(Nd3＋：Y AG)等三种。图1是固体激光器的基本结构示意图。 图1 固体激光器的基本结构示意图 1．红宝石(Cr3＋：A12O3) 红宝石是在三氧化二铝(A12O3)中掺入少量的氧化铬(Cr2O3)生长成的晶体。它的吸收光谱特性主要取决于铬离子(Cr3＋)，铬离子与激光产生有关的能级结构如图2所示。它属于三能级系统，相应于图（1-3）的简化能级模型，其激发态E3为4F1和4F2能级，激光上、下能级E2和E1分别为2E和4A2。它的荧光谱线有两条：R1线和R2线，在室温下对应的中心波长分别为694.3nm和692.9nm。由于R1线的辐射强度比R2大，在振荡过程中总占优势，所以通常红宝石激光器产生的激光谱线均为R1线(694.3nm)。
红宝石激光器的优点是机械强度高，容易生长大尺寸晶体，容易获得大能量的单模输出，输出的红颜色激光不但可见，而且适于常用硅探测器探测。红宝石激光器的主要缺点是阈值高和温度效应非常严重。随着温度的升高，激光波长将向长波长方向移动，荧光谱线变宽，荧光量子效率下降，导致阈值升高，严重时会引起“温度猝灭”。因此，在室温情况下，红宝石激光器不适于连续和高重复率工作，但在低温下，可以连续运转。目前在医学方面和动态全息方面还有应用价值。 2．掺钕钇铝石榴石(Nd 3＋：YAG) 这种工作物质是将一定比例的A12O 3、Y 2O 3，和Nd 2O 3在单晶炉中进行熔化，并结晶而成的，呈淡紫色。它的激活粒子是钕离子(Nd 3＋)，Nd 3＋与激光产生有关的能级结构如图3所示。它属于四能级系统。其激光上能级E 3为4F 3/2，激光下能级E 2为4I 13/2、4I 11/2，其荧光谱线波长为1.35μm 、1.06μm ，4 I 9/2相应于基态E 1。由于1.06μm 比1.35μm 波长的荧光强约4倍，所以在激光振荡中，将只产生1.06μm 的激光。 图3 Nd 3＋：Y AG 的能级结构 Y AG 激光器的突出优点是阈值低和具有优良的热学性质，这就使得它适于连续和高重图2 红宝石中铬离子的能级结构
各种激光器的比较
各种激光器比较 一、气体激光器 （1）：原子激光器 典型特例，He—Ne激光器，他发出的激光波长为0.6328um，输出功率几毫瓦到100毫瓦之间，能量转换功率低，约为0.01%。激光器器方向性，单色性好，谱线宽度窄。该激光器常用来外科医疗，激光美容，建筑测量，准直指示，激光陀螺等。 （2）：离子激光器 典型特例，Ar+离子激光器，波长大约为0.488um的蓝光，输出功率约为150W。能量转换功率为1%。长用此激光器用做彩色电视，信息储存，全息照相等方面。 （3）：分子激光器 典型特例，CO2激光器，波长约为10.6um的红外线。输出功率与管长成正比，1M的管长可获得100W的输出功率。能量转换效率较高，大约为30%。单色性好。能量输出强，常用来美容，工业和军事上。 （4）：准分子激光器 是稀有气体与卤素气体的混合，发出的波长是紫外波。输出功率小，大约为百微焦。能量转换功率约为1%。 总述：气体激光器，连续输出功率大，方向性好，其器件造价低廉，结构简单。 二、液体激光器 典型特例，若丹明6G染料，他的波长在紫外到红外之间，最大特点是连续可调。能量转换功率较高，这种激光器特点是制备容易，可循环操作，便宜。 三、固体激光器 典型特例，红宝石激光器。它的波长在可见光到近红外波段，输出功率高，约为20kw。能量转换率低，仅为0.1%。单色性差。但结构紧凑，牢固耐用，易于光纤耦合。这种激光器广泛用于测距，材料加工，军事等方面。 四、半导体激光器 典型特例，砷化镓，硫化镉等。他的输出波长在近红外波段。920nm到1.65um之间。输出功率小，能量转换功率高，但是单色性差。这种激光器最大特点是体积小，重量轻，结构简单，寿命长。因此，广泛使用于光纤通信，光信息储存，光信息处理等方面。
雷尼绍XL80激光干涉仪操作手册
镭射干涉仪操作手册
手册内容 一.RENISHAW 公司简介 1 二.镭射干涉仪原理 2 (1)波的速度 3 (2)干涉量测原理 3 (3)镭射干涉仪 4 (4)镭射干涉仪一般量测项目 4 三.注意事项 5 四.镭射干涉仪防止误差及保养 5 (1)镭射干涉仪防止误差 5 (2)镭射干涉仪保养方法 6 五.安全及注意事项 6 六.镭射光原理及特性7 七.镭射硬件介绍8 八.镭射架设流程图15 九.定位量测原理及操作16 (1)线性定位量测原理16 (2)量测方式17 十.镭射易发生之人为架设误差20 (1)死径误差20 (2)余弦误差21 (3)阿倍平移误差21 十一.镭射操作之步骤22 (1)软件安装之步骤22 (2)执行量测软件22 (3)定位量测硬件架设之操作23 (4)镜组架设前之注意事项24 (5)镜组架设之步骤24 十二.定位量测之程序范例29 十三.定位量测之软件操作步骤30 热漂移量测38 快速功能键44 十四.动态软件量测之操作45 (1)动态量测硬件之架设45 (2)执行量测之软件46 (3)位移与时间48 (4)速度与时间49 (5)加速度与时间50 十五.角度量设之操作52 (1)注意事项52 (2)镜组架设的种类53 (3)镜组架测之步骤54 (4)角度量测之软件操作步骤57 十六.RX10旋转轴之量测62 (1)说明62
(2)硬件配件之介绍62 (3)硬件操作之步骤64 (4)软件操作之步骤67 十七.直度量测之操作75 (1)直度之分类75 (2)直度量测之硬件架设75 (3)镜组架设之步骤75 (4)直度软件之操作步骤80 十八.Z轴直度镜组织架设方法85 十九.垂直度量测之操作89 (1)垂直度镜组架设之步骤89 (2)软件操作之步骤95 二十.平面度量测之原理与操作101 (1)硬设备101 (2)操作之原理102 (3)镜组架设之步骤102 (4)软件操作之步骤110
激光器原理及其应用讲解
激光器原理及其应用 应用化学0402班宋彬 0120414450201 摘要由于激光器具备的种种突出特点，因而被很快运用于工业、农业、精密测量和探测、通讯与信息处理、医疗、军事等各方面，并在许多领域引起了革命性的突破。关键词激光器激光工作物质激励(泵浦系统光学共振腔分类及应用 正文： 激光器 laser 能发射激光的装置。1954年制成了第一台微波量子放大器，获得了高度相干的微波束。1958年A.L. 肖洛和C.H. 汤斯把微波量子放大器原理推广应用到光频范围，并指出了产生激光的方法。1960年T.H. 梅曼等人制成了第一台红宝石激光器。1961年A. 贾文等人制成了氦氖激光器。1962年R.N. 霍耳等人创制了砷化镓半导体激光器。以后，激光器的种类就越来越多。按工作介质分，激光器可分为气体激光器、固体激光器、半导体激光器和染料激光器4大类。近来还发展了自由电子激光器，其工作介质是在周期性磁场中运动的高速电子束，激光波长可覆盖从微波到X 射线的广阔波段。按工作方式分，有连续式、脉冲式、调Q 和超短脉冲式等几类。大功率激光器通常都是脉冲式输出。各种不同种类的激光器所发射的激光波长已达数千种，最长的波长为微波波段的0.7毫米，最短波长为远紫外区的210埃，X 射线波段的激光器也正在研究中。 除自由电子激光器外，各种激光器的基本工作原理均相同，装置的必不可少的组成部分包括激励（或抽运）、具有亚稳态能级的工作介质和谐振腔（见光学谐振腔）3部分。激励是工作介质吸收外来能量后激发到激发态，为实现并维持粒子数反转创造条件。激励方式有光学激励、电激励、化学激励和核能激励等。工作介质具有亚稳能级是使受激辐射占主导地位，从而实现光放大。谐振腔可使腔内的光子有一致的频率、相位和运行方向，从而使激光具有良好的定向性和相干性。
迈克尔逊干涉仪的原理与应用
迈克尔逊干涉仪的原理与应用 在大学物理实验中，使用的是传统迈克尔逊干涉仪，其常见的实验内容是：观察等倾干涉条纹，观察等厚干涉条纹，测量激光或钠光的波长，测量钠光的双线波长差，测量玻璃的厚度或折射率等。 由于迈克尔逊干涉仪的调节具有一定的难度，人工计数又比较枯燥，所以为了激发学生的实验兴趣，增加学生的科学知识，开阔其思路，建议在课时允许的条件下，向学生多介绍一些迈克尔逊干涉仪的应用知识。这也是绝大多数学生的要求。下面就向大家介绍一些利用迈克尔逊干涉仪及其原理进行的测量。 一、传统迈克尔逊干涉仪的测量应用 1. 微小位移量和微振动的测量[11-14]；采用迈克尔逊干涉技术,通过测量ＫＤＰ晶体生长的法向速率和台阶斜率来研究其台阶生长的动力学系数、台阶自由能、溶质在边界层内的扩散特征以及激发晶体生长台阶的位错活性。He-Ne激光器的激光通过扩束和准直后射向分束镜,参考光和物光分别由反射镜和晶体表面反射,两束光在重叠区的干涉条纹通过物镜成像,该像用摄像机和录像机进行观察和记录.滤膜用于平衡参考光和物光的强度. 纳米量级位移的测量：将迈克尔逊型激光干涉测量技术应用于环规的测量中。采用633nm稳频的
He-Ne激光波长作为测量基准，采用干涉条纹计数，用静态光电显微镜作为环规端面瞄准装置，对环规进行非接触、绝对测量，配以高精度的数字细分电路，使仪器分辨力达到5nm；静态光电显微镜作为传统的瞄准定位技术在该装置中得以充分利用，使其瞄准不确定度达到30nm；精密定位技术在该装置中也得到了很好的应用，利用压电陶瓷微小变动原理，配以高精度的控制系统，使其驱动步距达到5nm。 测振结构的设计原理用半导体激光器干涉仪对微振动进行测量时,用一弹性体与被测量（力或加速度)相互作用,使之产生微位移。将这一变化引到动镜上来,就可以在屏上得到变化的干涉条纹,对等倾干涉来讲,也就是不断产生的条纹或不断消失的条纹。由光敏元件将条纹变化转变为光电流的变化,经过电路处理可得到微振动的振幅和频率。 压电材料的逆压电效应研究：压电陶瓷材料在电场作用下会产生伸缩效应,这就是所谓压电材料的逆压电现象,其伸缩量极微小。将迈克尔逊干涉仪的动镜粘在压电陶瓷片上,当压电陶瓷片受到电激励产生机械伸缩时就带动动镜移动。而动镜每移动λ/2的距离，就会到导致产生或消失一个干涉环条纹，根据干涉环条纹变化的个数就可以计算出压电陶瓷片伸缩的距离。 2. 角度测量[15-16]：刘雯等人依照正弦原理改型设计了迈克尔逊干涉仪，可以完成小角度测量。仪器的两个反射镜由三棱镜代替，反射镜组安装在标准被测转动器件的转动台上。被测转角依照正弦原
单频-双频激光干涉仪
激光干涉仪 - 单频与双频激光干涉仪比较 单频的激光器它的一个根本弱点就是受环境影响严重，在测试环境恶劣，测量距离较长时，这一缺点十分突出。其原因在于它是一种直流测量系统，必然具有直流光平和电平零漂的弊端。激光干涉仪可动反光镜移动时，光电接收器会输出信号，如果信号超过了计数器的触发电平则就会被记录下来，而如果激光束强度发生变化，就有可能使光电信号低于计数器的触发电平而使计数器停止计数，使激光器强度或干涉信号强度变化的主要原因是空气湍流，机床油雾，切削屑对光束的影响，结果光束发生偏移或波面扭曲。这种无规则的变化较难通过触发电平的自动调整来补偿，因而限制了单频干涉仪的应用范围，只有设法用交流测量系统代替直流测量系统才能从根本上克服单频激光干涉仪的这一弱点。 而双频激光干涉仪正好克服了这一弱点，它是在单频激光干涉仪的基础上发展的一种外差式干涉仪。和单频激光干涉仪一样，双频激光干涉仪也是一种以波长作为标准对被测长度进行度量的仪器，所不同者，一方面是当可动棱镜不动时，前者的干涉信号是介于最亮和最暗之间的某个直流光平，而后者的干涉信号是一个频率约为1.5MHz的交流信号；另一方面，当可动棱镜移动时，前者的干涉信号是在最亮和最暗之间缓慢变化的信号，而后者的干涉信号是使原有的交流信号频率增加或减少了△f，结果依然是一个交流信号。因而对于双频激光干涉仪来说，可用放大倍数较大的交流放大器对干涉信号进行放大，这样，即使光强衰减90%，依然可以得到合适的电信号。由于这一特点，双频激光干涉仪可以在恒温，恒湿，防震的计量室内检定量块，量杆，刻尺和坐标测量机等，也可以在普通车间内为大型机床的刻度进行标定，既可以对几十米的大量程进行精密测量，也可以对手表零件等微小运动进行精密测量，既可以对几何量如长度、角度．直线度、平行度、平面度、垂直度等进行测量，也可以用于特殊场合，诸如半导体光刻技术的微定位和计算机存储器上记录槽间距的测量等等。总之，双频激光干涉仪的优越性主要有以下几点： 1. 精度高双频激光干涉仪以波长作为标准对被测长度进行度量的仪器。即使不做细分也可达到μm 量级，细分后更可达到n m量级。(安捷伦5530激光干涉仪线性精度能达到0.4PPM) 2. 应用范围广双频激光干涉仪除了可用于长度的精密测量外，测量角度、直线度、平面度、振动距离及速度等等，还可以分光进行多路测量。 3. 环境适应力强即使光强衰减90%，仍然可以得到有效的干涉信号。由于这一特点，双频激光干涉仪既可在恒温、恒湿、防震的计量室内检定量块、量杆、刻尺、微分校准器和坐标测量机，也可以在普通的车间内为大型的机床的刻度进行标定。
双频激光干涉仪测量-14页文档资料
激光干涉仪测长原理 典型的激光干涉仪由激光器L、偏振分光镜PBS、测量反射镜M、参考反射镜R、光电检测器D、检偏器P和三个λ/4波片Q1、Q2和Q3组成。激光为线偏振光，经偏振分光镜分为E1和E2两线偏振光。当两干涉臂中λ/4波片快轴(或慢轴)与X轴夹角相等且为45度时，两束光通过λ/4波片后均成为圆偏振光，反射后再次通过λ/4波片，又转换为线偏振光，但其振动方向相对原振动方向旋转了90度，且由于两干涉臂光程产生了相位差φ，根据公式： φ=2θ=φ=4πL/λ 式中：λ为激光波长，干涉光路的作用是把位移L转变为合成光振动方向的旋转角θ，进而转换成光电信号的相位φ，信号处理器的作用就是 测量出φ，从而计算出位移L。 垂直度的测量工具在一台机器 施工实例：多轴系统
双频激光干涉仪的工作 原理 双频激光干涉仪其双频激 光测量系统由氦氖双频遥置激 光干涉仪和电子实时分解系统 所组成。它具有以下优点：稳 定性好，抗干扰能力强，可在 较快的位移速度下测量较大的距离，使用范围广，使用方便，测量精度高。 基本原理：如图11-2所示，激光双频干涉仪的氦氖激光管，在外加直流轴向磁场 的作用下， 产生塞曼效 应，将激光 分成频率为 f 1和f 2 ，旋 向相反的两圆偏振光， 经λ/4波片变为线偏振光。调整λ/4玻片的旋转角度，使f l 和f 2 的振动 平面相 互垂直，以互垂直， 以作激光干涉
图11-2 双频激光干涉仪的工作原理图 1.激光管 2.λ/4波片 3. 参考分光镜 4. 偏振分光棱境 5. 基 准锥体棱镜6.移动测量棱体7.10.12.检偏振镜8.9.11.光电管13.光电调制器 仪的光源。当两个线偏振光经过参考分光镜3时(见图11-2)，大部分则由偏振分光棱境4分成两束。偏振面垂直入射面的f 2全反射到与分光镜固定在一起的基准锥体棱镜上；偏振面在入射面内的f l 则全部通过而射到移动测量棱体6上。由这两个锥体棱镜反射回来的光束在偏振分光镜上合并，并在检偏振镜上混频。当移动锥体棱镜时，由于多普勒效应，f 1变成f 1 +△f，因而光电元件8所得到的信号是(f 1+△f)-f 2。在可逆计数器中与参考信号(f 1-f 2)相减，棱镜每移动半个波长，光程变化是整个波长。测得的位移是l=λ/2×N ，经计算机处理，所测得的位移值可在计算机显示器上读出。位移量测量原理如图11-3所示。 图11-3 位移量测量原理图 四、实验内容及步骤 1．使机床各轴回参考点 2．按图所示摆放仪器。 图11-4 激光干涉仪的使用示意图 3．决定反射镜（Linear retroreflector ）安放位置，并固定在机床上。 4．选择透射镜（Interferometer ）安放位置，使反射镜和透射镜保持在同一高度。
激光干涉仪原理【深度解析】
激光干涉仪原理 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 激光干涉仪是以干涉测量法为原理，利用激光作为长度基准，对数控设备（加工中心、三坐标测量机等）的位置精度（定位精度、重复定位精度等）、几何精度（俯仰扭摆角度、直线度、垂直度等）进行精密测量的精密测量仪器。激光具有高强度、高度方向性、空间同调性、窄带宽和高度单色性等优点。目前常用来测量长度的干涉仪，主要是以迈克尔逊干涉仪为主，并以稳频氦氖激光为光源，构成一个具有干涉作用的测量系统。激光干涉仪可配合各种折射镜、反射镜等来作线性位置、速度、角度、真平度、真直度、平行度和垂直度等测量工作，并可作为精密工具机或测量仪器的校正工作。 英文名称：laser interferometer（激光干涉仪） 激光干涉仪原理如下图所示：
一个角锥反射镜紧紧固定在分光镜上，形成固定长度参考光束。另一个角锥反射镜相对于分光镜移动，形成变化长度测量光束。 从激光头射出的激光光束①具有单一频率，标称波长为633nm，长期波长稳定性（真空中）优于0.05ppm。当此光束到达偏振分光镜时，被分成两束光——反射光束②和透射光束③。这两束光被传送到各自的角锥反射镜中，然后反射回分光镜中，在嵌于激光头中的探测器中形成干涉光束④。 如果两光程差不变化，探测器将在相长干涉和相消干涉的两端之间的某个位置观察到一个稳定的信号。 如果两光程差发生变化，每次光路变化时探测器都能观察到相长干涉和相消干涉两端之间的信号变化。这些变化（条纹）被数出来，用于计算两光程差的变化。测量的长度等于条纹数乘以激光波长的一半。 激光干涉仪种类：激光干涉仪有单频的和双频的两种。
激光器简介讲解
激光器 能发射激光的装置。1954年制成了第一台微波量子放大器，获得了高度相干的微波束。1958年A.L.肖洛和C.H.汤斯把微波量子放大器原理推广应用到光频范围，并指出了产生激光的方法。1960年T.H.梅曼等人制成了第一台红宝石激光器。1961年A.贾文等人制成了氦氖激光器。1962年R.N.霍耳等人创制了砷化镓半导体激光器。以后，激光器的种类就越来越多。按工作介质分，激光器可分为气体激光器、固体激光器、半导体激光器和染料激光器4大类。近来还发展了自由电子激光器，其工作介质是在周期性磁场中运动的高速电子束，激光波长可覆盖从微波到X射线的广阔波段。按工作方式分，有连续式、脉冲式、调Q和超短脉冲式等几类。大功率激光器通常都是脉冲式输出。各种不同种类的激光器所发射的激光波长已达数千种，最长的波长为微波波段的0.7毫米，最短波长为远紫外区的210埃，X射线波段的激光器也正在研究中。 除自由电子激光器外，各种激光器的基本工作原理均相同，装置的必不可少的组成部分包括激励（或抽运）、具有亚稳态能级的工作介质和谐振腔（见光学谐振腔）3部分。激励是工作介质吸收外来能量后激发到激发态，为实现并维持粒子数反转创造条件。激励方式有光学激励、电激励、化学激励和核能激励等。工作介质具有亚稳能级是使受激辐射占主导地位，从而实现光放大。谐振腔可使腔内的光子有一致的频率、相位和运行方向，从而使激光具有良好的定向性和相干性。
激光工作物质是指用来实现粒子数反转并产生光的受激辐射放大 作用的物质体系，有时也称为激光增益媒质，它们可以是固体（晶体、玻璃）、气体（原子气体、离子气体、分子气体）、半导体和液体等媒质。对激光工作物质的主要要求，是尽可能在其工作粒子的特定能级间实现较大程度的粒子数反转，并使这种反转在整个激光发射作用过程中尽可能有效地保持下去；为此，要求工作物质具有合适的能级结构和跃迁特性。 激励(泵浦)系统是指为使激光工作物质实现并维持粒子数反转而 提供能量来源的机构或装置。根据工作物质和激光器运转条件的不同，可以采取不同的激励方式和激励装置，常见的有以下四种。①光学激励(光泵)。是利用外界光源发出的光来辐照工作物质以实现粒子数反转的，整个激励装置，通常是由气体放电光源（如氙灯、氪灯）和聚光器组成。②气体放电激励。是利用在气体工作物质内发生的气体放电过程来实现粒子数反转的，整个激励装置通常由放电电极和放电电源组成。③化学激励。是利用在工作物质内部发生的化学反应过程来实现粒子数反转的，通常要求有适当的化学反应物和相应的引发措施。④核能激励。是利用小型核裂变反应所产生的裂变碎片、高能粒子或放射线来激励工作物质并实现粒子数反转的。 光学共振腔通常是由具有一定几何形状和光学反射特性的两块反 射镜按特定的方式组合而成。作用为：①提供光学反馈能力，使受激辐射光子在腔内多次往返以形成相干的持续振荡。②对腔内往返振荡光束的方向和频率进行限制，以保证输出激光具有一定的定向性和单
常用激光器简介
几种常用激光器的概述 一、CO 激光器 2 1、背景 气体激光技术自61年问世以来，发展极为迅速，受到许多国家的极大重视。特别是近两年，以二氧化碳为主体工作物质的分子气体激光器的进展更为神速，已成为气体激光器中最有发展前途的器件。 二氧化碳分子气体激光器不仅工作波长(10.6微米)在大气“窗口”，而且它正向连续波大功率和高效率器件迈进。1961年，Pola-nyi指出了分子的受激振动能级之间获得粒子反转的可能性。在1964年1月美国贝尔电话实验室的C.K.N.Pate研制出第一支二氧化碳分子气体激光器，输出功率仅为1毫瓦，其效率为0.01%。不到两年，现在该类器件的连续波输出功率高达1200瓦，其效率为17 %，电源激励脉冲输出功率为825瓦，采用Q开关技术已获得50千瓦的脉冲功率输出。最近，有人认为，进一步提高现有的工艺水平，近期可以达到几千瓦的连续波功率输出和30~40% 的效率。 2、工作原理 CO2激光器中，主要的工作物质由CO?，氮气，氦气三种气体组成。其中CO?是产生激光辐射的气体、氮气及氦气为辅助性气体。加入其中的氦，可以加速010能级热弛预过程，因此有利于激光能级100及020的抽空。氮气加入主要在CO?激光器中起能量传递作用，为CO?激光上能级粒子数的积累与大功率高效率的激光输出起到强有力的作用。CO?分子激光跃迁能级图CO?激光器的激发条件：放电管中，通常输入几十mA或几百mA的直流电流。放电时，放电管中的混合气体内的氮分子由于受到电子的撞击而被激发起来。这时受到激
发的氮分子便和CO?分子发生碰撞，N2分子把自己的能量传递给CO2分子，CO?分子从低能级跃迁到高能级上形成粒子数反转发出激光。 3、特点 二氧化碳分子气体激光器不但具有一般气体激光器的高度相干性和频率稳定性的特点,而且还具有另外三个独有的特点： （1）工作波长处于大气“窗口”，可用于多路远距离通讯和红外雷达。 （2）大功率和高效率( 目前，氩离子激光器最高连续波输出功率为100瓦，其效率为0.17 %，原子激光器的连续波输出功率一般为毫瓦极,其效率约为0.1%，而二氧化碳分子激光器连续波输出功率高达1200瓦,其效率为17%）。 （3）结构简单，使用一般工业气体，操作简单，价格低廉。由此可见,随着研究工作的进展、新技术的使用，输出功率和效率会不断提高,寿命也会不断增长,将会出现一系列新颖的应用。例如大气和宇宙通讯、相干探测和导航、超外差技术和红外技术等。 4、应用 二氧化碳分子激光器以其独有的特点获得广泛的应用，现就某些方面的应用介绍如下： 1、热效应的应用 可以毫不困难地把激光器的射束直径聚成100微米。在此情况下。300瓦的功率就相当于107瓦/厘米2数量级的能量密度，此值已超过太阳光的能量密度，能达到极高的温度。例如Garver公司研制的800 瓦二氧化碳激光器在2秒钟之内就能烧穿4寸厚的耐火砖。因而，可以想象这些分子激光器可以用于解决高温材料的焊接、融熔和钻孔。例如6200型二氧化碳激光器连续波输出10瓦，可用
激光干涉仪原理及应用概述
激光干涉仪 原理及应用概述 线性测量 平面度测量 直线度测量回转轴测量垂直度测量 角度测量
简介 1 - 3测量和校准产品 4 - 5干涉测量法的原理 6 - 9波长补偿 10 - 11系统概述 12 激光系统应用 13 线性测量原理 14 - 17角度测量原理 18 - 19直线度测量原理 20 - 21垂直度测量原理 22 - 23平行度测量原理 24 - 25对角线垂直度测量原理 26 平面度测量原理 27 回转轴测量原理 28 动态测量原理 29 - 32双轴激光测量 33 系统组件及附件 34 - 35常见问题解答 (FAQ) 36 - 39 XL-80激光干涉仪系统主要规格 40 - 41参考 42
公司简介 Renishaw 公司是世界领先的计量解决方案供应商，致力于提高制造业和科研的生产力。 公司成立于1973年，提供坐标测 量机、数控机床及电子和半导体行业制造自动化系统的解决方案。产品包括各种测头、校准、光栅、编码器、数字化扫描及光谱系统。 Renishaw 坚信，成功源于专利和 创新产品及工艺、高质量制造技术以及为所有市场就近提供客户支持的能力 — 这依然体现了公司成立之初的朴素理念： ? 创新的产品设计提供具有专利的突 破性解决方案 ? 创新的制造技术保证了性价比优异 的高质量产品 ? 优质的客户支持和服务，卓而不群? 通过新产品和扩大市场调研实现公 司的有机增长 Renishaw 的New Mills 总部 本应用指南全面介绍了干涉测量法和Renishaw 的相关产品，供销售代表、经销商和客户使用。 公司宗旨 Renishaw 公司设计、制造和供应最高质量和可靠性的计量系统以使全世界的用户能实现按溯源标准的几何尺寸测量。 我们提供的产品会提高您的产品 质量和效率，我们将通过优质的用户服务令全体客户满意。 我们的目标是不断鼓励创新，提 供前沿技术，以满足客户的要求。我们致力于通过不断开发产品和制造技 术，获得稳定的增长。 Renishaw 希望成为公认的行业和 社会的领导者和贡献者。 我们希望以关爱、开放和诚实的 方式实现我们的目标。 Renishaw 是一个重视环保和有 责任感的公司。我们将努力确保我公司各方面的业务不对环境产生不利影 响。 1
激光干涉仪使用方法
用激光干涉仪系统进行精确的线性测量 — 最佳操作及实践经验 1 简介 本文描述的最佳操作步骤及实践经验主要针对使用激光干涉仪校准机床如车床、铣床以及坐标测量机的线性精度。但是，文中描述的一般原则适用于所有情况。与激光测量方法相关的其它项目，如角度、平面度、直线度和平行度测量不包括在内，用于实现0.1微米即 0.1 ppm以下的短距离精度测量的特殊方法（如真空操作）也不包括在内。 微米是极小的距离测量单位。（1微米比一根头发的1/25还细。由于太细，所以肉眼无法看到，接近于传统光学显微镜的极限值）。可实现微米级及更高分辨率的数显表的广泛使用，为用户提供了令人满意的测量精度。尽管测量值在小数点后有很多位数，但并不表明都很精确。（在许多情况下精度比显示的分辨率低10-100倍）。实现1微米的测量分辨率很容易，但要得到1微米的测量精度需要特别注意一些细节。本文描述了可用于提高激光干涉仪测量精度的方法。 2 光学镜组的位置 光学镜的安放应保证其间距变化能够精确地反映待校准机器部件的线性运动，并且不受其它误差的影响。方法如下： 2.1 使Abbe（阿贝）偏置误差降至最低 激光测量光束应当与需要校准的准线重合（或尽量靠近）。例如，要校准车床Z轴的线性定位精度，应当对测量激光光束进行准直，使之靠近主轴中心线。（这样可以极大降低机床俯仰 (pitch) 或扭摆 (yaw) 误差对线性精度校准数据的影响。 2.2 将光学镜组固定牢靠 要尽量减小振动影响并提高测量稳定性，光学镜组应牢牢固定所需的测量点上。安装支柱应尽可能短，所有其它紧固件的横截面都应尽量牢固。磁力表座应直接夹到机床铸件上。 避免将其夹到横截面较薄的机器防护罩或外盖上。确保紧固件表面平坦并没有油污和灰尘。 2.3 将光学镜组直接固定在相关的点上 材料膨胀补偿通常只应用在与测量激光距离等长的材料路径长度上。如果测量回路还包括附加的结构，该“材料死程”的任何热膨胀或收缩或因承载而发生的偏斜都将导致测量误差。为尽量减少此类误差，最好将光学镜组直接固定到所需的测量点上。在机床校准中，一个光学镜通常固定在工件夹具上，而另一个光学镜组则固定在刀具夹具上。激光测量将会精确地反映刀具和工件之间发生的误差。即使机器防护系统和机器盖导致难于接近，也一定要尽量将干涉镜和角锥反射镜都固定到机器上。不要将一个光学镜安装在机器内部而另一个安装在外部如支在机器外地面的三脚架上，因为整台机器在地基上的移动可能导致校准无效。然而，是否拆下导轨防护罩时需仔细考虑，因为这可能改变机器性能。
激光干涉仪应用原理(五)——长行程高速位移测量
Precise Manufacturing Application | 精密加工应用 基于FPS3010长行程高速位移测量 Long distance and high-speed displacement measurements using the FPS3010 图1：测量旋转物体运动误差机构。当轴旋转是，采用两个干涉传感器探头测量垂直于其转轴的两个方向上的运动误差。不同的被测物体采用不同尺寸的传感器探头。 动智精密设备科技（上海）有限公司一直致力于为装备行业和科研领域提供尖端运动和测量解决方案，产品范围从超精密压电纳米扫描台，到高精度六自由度并联定位系统、皮米分辨激光干涉位移传感器，以及为工业应用设计的高精度运动模块和运动系统等。我们的产品大量应用在光电子、半导体设备、生物设备、精密、同步辐射和高端科研领域。希望通过我们的努力，帮助国内的用户在装备技术方面取得成功，并为我国产业升级和科技发展做出自己的贡献。 基于光学法珀腔传感器FPS3010干涉仪可以测量目标相对位移，测量精度达到亚纳米分辨率，实时位置输出带宽达10MHz。在工业，科研以及研发等多种应用中需要高速以及长行程精密测量。如下面所示，FPS3010可以测量距离高达3m，并且速度达2m/s。 在这些测试中，FPS3010干涉仪采用的是M12探测头，并且在被测目标安装了反射器。图1中为整体设备，包括探测头和反射器。采用商用线性电机平台，可实现目标位置多次重复测量。另外，通过采用反射器取代平面镜，安装过程更为简
易快捷：反射器相对于探测方向角度4度内都可以测出信号。反射器内部采用了3个正交式反射镜组成的几何结构。信号的高稳定性保证了FPS3010可以在全行程任意位置下进行标定，整套设备的使用方法非常友好，简易。 图2：当旋转圆柱体是测得的运动误差（黑线），结果显示为行程达微米级，分辨率可达亚纳米。中央红色线显示平均值位置（校正偏心），而每根点划线显示误差值为5微米。 第一次测试，目标距离传感器头1m。包含振动目标的0.9m振动幅度以及达1.0m/s 速度。图2（a）显示的是在振动过程中，目标位置测量和速度。 图2（b）描述了在高速运动中的测量，距离为0.5m，速度为2.0m/s。从红色曲线中可见，平台最大加速度是一个限制：在到达位置B之前，需要10毫秒才能达到2m/s速度，同时也需要10ms减速。在图2（b）中，当运动到B点位置时，FPS3010也可以记录线性位移平台的位置误差，从图中可以看到超调值为5微米。 这个应用证明了FPS3010干涉仪测量位移3m，测量速度达2.0m/s时，可以达到亚纳米的重复精度。如果需要更多的资料，请联系我们！ 更多应用文章及应用视频见官方网站！
