5. 蝶阀材料及允许压力

5．1 灰铸铁（ASTM A216-B）

125LB 2~12”允许工作压力200psi（）最高不超过；

14~48”允许工作压力150psi（）;

PTFE阀座允许工作压力125psi（）

5．2 球墨铸铁

150LB法兰最高许用压力250psi

6. NACE阀门材料

常用主体材料：碳钢、不锈钢

常用内件材料：CR13、304、316

材料硬度≤22HRC

对于CR13热处理淬火+二次回火≤22HRC

17-4PH固溶淬火，二次时效≤33HRC

焊接所有母材、热影响区、焊缝硬度≤22HRC

焊条含镍<%

A105硬度≤187HB

7．低温-46°C用材料

主体材料：LCB、LCC、LF2

内件材料：304、316 （F6a不常用，低于-29°C应做冲击试验）8．低温-196°C用材料

主体材料：CF8、CF8M、304、316

内件材料：304、316

密封面：双面钴基防止擦伤

9. 高温阀用材料

主体材料：WC6、WC9、C5、C12、C12A

对奥氏体内件，上密封面既可堆焊成分与内件材料相同的材料，也可堆焊硬质合金；对硬表面（HF）内件，上密封面可以改用堆焊硬高材料。

④和阀瓣密封面最小硬度为250HB，这时，二者的硬度至少应为50HB。

（4）金属色石墨垫片?由薄金属包覆环形石棉垫片而成。一般用在凹凸式密封面。适用于较高温度和压力的阀门。

（5）金属垫片?主要有三种形式：a.八角形和椭圆形垫—适用于梯形槽式密封面。b.齿形垫—是在金属平垫片密封面上加工出锥齿形波纹。适用于凹凸式法兰密封面。c.透镜垫—适用于透镜式法兰密封面。金属垫片有纯铁、极软钢、不锈钢、铝等多种材料。

金属垫片密封面的加工精度和表面粗糙度要求很高，螺栓压紧力很大，适用于高温。

金属垫片的材料见表3－31

c)O形圈

NBR VITON BUNA-N HSN

d)软密封阀座

PTFE NYLON1010

PEEK?NYLON 12 对位聚苯(PARYLENE)

各种燃气阀门的介绍 -

各种燃气阀门的介绍建设部十分重视对燃气阀门的规范性建设，燃气阀门的行业标准有CJ3005-1992《城镇燃气用灰铸铁阀门的通用技术要求》、CJ3055-1995《城镇燃气用阀门的试验与检验》、CJ3056--1995《城镇燃气用球墨铸铁和铸钢制阀门的通用技术条件》、 2002年6月又通过了《家用手动燃气阀门》的行业标准。这些标准的制订和颁布规范了阀门行业、推动了燃气阀门的进步和发展、促进了燃气事业的发展；为研制、生产、使用单位提供了参考依据；提高了对燃气阀门与通用阀门区别的认识，保证了燃气阀门的安全裕度；受到了燃气同行们的欢迎一、RX系列油密封式旋塞阀上世纪八十年代，我国燃气主要是人工煤制气，蝶阀人工煤制气中有较多的杂质和"煤气胶"，原来传统使用的单闸板契式水闸阀越来越不能适应燃气工况的需要，这类阀门普遍存在"关不严"和阀杆咬死的问题，我们参考日本技术研制而成的RX系列燃气用油密封式旋塞阀，解决了关不严和阀杆咬死的问题二、RZ系列燃气用平行双闸板闸阀随着燃气事业的发展和煤气厂的纷纷建立，需要较大甚至特大公称通径的燃气专用阀门，RZ系列燃气用平行双闸板闸阀针对人工煤气形成的问题给予一一解决，最大通径达1600mm 1、平行双闸板闸阀在启闭过程中能刮去密封面上的"煤气胶"，解决了煤气杂质黏附在密封面上影响阀门密封的大问题 2、装有阀杆保护套，使阀杆不受"煤气胶"的侵蚀 3、阀门下部带有排污孔侧盖，可以清扫落在阀腔底部的垃圾 4、全通径设计流阻小，又能通清管器 5、阀体采用特殊设计的"鼠笼框架式加强筋"减轻了阀门总体重量，增强了壳体强度和刚度 6、RZ系列燃气闸阀壳体选用灰铸铁制造，价格低廉；第七、该系列闸阀带有全封闭的启闭指示器，使操作者清楚了解阀门所处状态

阀门基本知识介绍

阀门基本知识培训 1．阀门的分类 1.1按阀门的用途分 a)截断用：截断管路中介质。如：闸阀、截止阀、球阀、旋塞阀、蝶阀等 b)止回用：防止介质倒流。如：止回阀 c)调节用：调节压力和流量。如：调节阀、减压阀、节流阀、蝶阀、V形开口球阀、平衡阀等 d)分配用：改变管路中介质流向，分配介质。如：分配阀、三通或四通球阀、旋塞阀等 e)安全用：用于超压安全保护。如：安全阀、溢流阀。 f)其它特殊用途：如蒸汽疏水阀、空气疏水阀、排污阀、放空阀、呼吸阀、排渣阀、温度调节阀等。 1.2按驱动形式分 a)自动阀门。靠介质本身的能力而动作。 b)驱动阀门。包括手动、电动、气动、液动等 1.3按压力分 a)真空阀：小于标准大气压 b)低压阀门：PN≤1.6MPa c)中压阀门：PN2.5~6.4MPa d)高压阀门：PN10.0~80.0MPa e)超高压阀门：PN≥100Mpa 1.4按工作温度分 a)超低温阀：t<100°C b)低温阀：-100°C≤t≤-40°C c)常温阀：-40°C450°C 1.5按通用分类闸阀流阻小，启闭力小，开启时间长按阀杆分：明杆闸阀、暗杆闸阀按闸板分：平板闸阀（单平板、双平板）、楔式闸阀（单闸板、双闸板）按中法兰分：螺栓连接阀盖、压力密封阀盖、螺纹焊接阀盖截止阀工作行程小，启闭时间短，流阻大，启闭力大按阀杆分：外螺纹截止阀、下螺纹截止阀按流道分：直通式截止阀、角式截止阀、三通截止阀，Y型截止阀

按阀瓣分：锥面密封、球面密封、抛物线型、平面密封、刀型密封、V型、针型截止阀、柱塞式截止阀按中法兰分：螺栓连接阀盖、压力密封阀盖、螺纹焊接阀盖止回阀介质单向流动按结构形式分：旋启式止回阀、升降式止回阀、蝶式止回阀、对夹式止回阀球阀流阻小，使用温度不高，节流性差按结构形式分：浮动球阀、固定球阀按中腔结构分：一片式球阀、两片式球阀、三片式球阀、上装式球阀蝶阀启闭力小，流阻小，调节性能好，使用压力和温度范围小按结构形式分：中心蝶阀、单偏心蝶阀、双偏心蝶阀、三偏心蝶阀按连接形式分：对夹式蝶阀、法兰式蝶阀、支耳式蝶阀、焊接式蝶阀2．阀门的主要性能参数公称通径（口径）1/2~36” 工作压力、工作温度与公称压力的关系：工作压力并圆整到下一个25PSI，水密封试验压力按1.1倍的工作压力，气密封试验压力按0.6Mpa

化工常用阀门基础知识讲课稿

化工常用阀门基础知识

阀门基础知识一、阀门基础 1．阀门基本参数为：公称压力PN 、公称通经DN 2．阀门基本功能：截断接通介质，调节流量，改变流向 3．阀门连接的主要方式有：法兰、螺纹、焊接、对夹 4．阀门的压力——温度等级表示：不同材质、不同工作温度下，最大允许无冲击工作压力不同 5 a管法兰标准主要有两个体系：欧州体系和美州体系。 b两个体系的管法兰连接尺寸完全不同无法互配；以压力等级来区分最合适：欧州体系为PN0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa;美州体系为PN1.0（CIass75）、2.0( CIass150）、 5.0( CIass300）、11.0 (CIass600）、15.0( CIass900）、 26.0( CIass1500）、42.0( CIass2500）MPa。 c管法兰类型主要有：整体(IF)、板式平焊(PL)、带颈平焊(SO)、带颈对焊(WN)、承插焊(SW)、螺丝(Th)、对焊环松套(PJ/SE)/(LF/SE)、平焊环松套(PJ/RJ)和法兰盖(BL)等。 d法兰密封面型式主要有：全平面(FF)、突面(RF)、凹(FM)凸(M)面、榫(T)槽 (G)面、环连接面(RJ)等二、常用（通用）阀门 1．一般工业用阀门型号编制方式，用七个单元来表示。其含义类型驱动

方式连接形式结构形式阀座密封面及衬里材料公称压力阀体材料 2．阀门类型代号的Z、J、L、Q、D、G、X、H、A、Y、S分别表示：闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水 3．阀门的连接式代号1、2、4、6、7分别表示： 1、内螺纹、 2、外螺纹、4、法兰、6、焊接、7、对夹 4．阀门的传动方式代号9、6、3分别表示： 9、电动、6、气动、3、涡轮蜗杆 5．阀体材料代号Z、K、Q、T、C、P、R、V分别表示：灰铸铁、可锻铸铁、球墨铸铁、铜及合金、碳钢、铬镍系不锈钢、铬镍钼系不锈钢、铬钼钒钢 6．阀座密封或衬里代号R、T、X、S、N、F、H、Y、J、M、W分别表示：

暖通水系统常用阀门简介

暖通水系统常用阀门简介常用阀门包括：截止阀、闸阀、蝶阀、球阀、逆止阀（止回阀）、安全阀、静态平衡阀、减压阀、疏水阀、调节阀。 1、截止阀：阀座通口的变化是与阀瓣行程成正比例关系。 1）适合于有流量调节或压力调节，但对调节精度要求不高。适合于管路直径又比较小，如DN≤50mm的管路上。 2）流体阻力较大，适用于对流体阻力要求不严的管路上，即对压力损失考虑不大的地方。 3）截止阀启闭力矩大、启闭较费力，启闭时间较短。 4）高度比闸阀小，但长度比闸阀长。 5）下进上出，左右不对称，流向不能装反。 6）结构比较简单，密封性较好，寿命较长。 2、闸阀：闸板运动方向与流体方向相垂直。 1）闸阀只能作全开和全关，不能作调节和节流，不适用于频繁操作。 2）流体阻力小，不扰流、不降低压力。密封面受介质的冲刷和侵蚀小。 3）开闭较省力，但启闭时间长。 4）结构长度短。 5）左右对称，流向不受限制。

3、蝶阀：靠改变阀瓣的角度实现调节和开关，由于阀瓣始终处于流动的介质中间，所以形成的阻力较大。它启闭方便迅速而且比较省力，低压下可实现良好的密封，具有一定的调节性。但蝶阀受密封圈材料的限制，使用压力和工作温度范围较小。 4、球阀：低压、小口径管道上用于截断水流和改变水流的分配或需快速启闭的场所，压损小。阀体高度远小于闸阀喝截止阀，密封性能好。但球阀一般采用软质密封圈，使用温度受密封圈材料限制，使用温度范围小。

5、逆止阀（止回阀）：单向阀，它允许介质单方向流动，若阀后压力高于阀前压力，则逆止阀会自动关闭。

6、安全阀：主要用于介质超压时的泄压，以保护设备和系统。常用于锅炉房、换热站、制冷机房等机房以及压力管道。 7、静态平衡阀：一种具有数字锁定特殊功能的调节型阀门，采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。同时能准确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约能源的目的。为方便调试，一般安装于回水管上，具有截止功能，安装平衡阀后无需在安装截止阀。 8、疏水阀：用于蒸汽管道上自动排除冷凝水，防止蒸汽损失或泄露。疏水阀的选择根据系统的压力、温度、流量等情况确定： 1）脉冲式宜用于压力较高的设备上。

各类阀门特点介绍

各类阀门特点介绍一、闸阀：操作执行机构，闸板沿垂直流体方向移动实现启闭功能的阀门，闸阀只能作全开和全关，不能作调节和节流。闸阀通过阀座和闸板接触进行密封，通常密封面会堆焊金属材料以增加耐磨性，如堆焊13Cr、STL、不锈钢等。优点： 1.流体阻力小； 2.启、闭所需力矩较小； 3.可以使用在介质向两方向流动的环网管路上，也就是说介质的流向不受限制； 4.全开时，密封面受工作介质的冲蚀比截止阀小； 5.形体结构比较简单，制造工艺性较好； 6.结构长度比较短。

缺点： 1.外形尺寸和开启高度较大，所需安装的空间亦较大； 2.在启闭过程中，密封面人相对摩擦，摩损较大，甚至要在高温时容易引起擦伤现象 3.一般闸阀都有两个密封面，给加工、研磨和维修增加了一些困难； 4.启闭时间长。二、蝶阀：蝶阀是蝶阀是指关闭件(阀瓣或蝶板)为圆盘,用圆盘式启闭件往复回转90°左右来开启、关闭或调节介质流量的一种阀门。优点： 1.结构简单，体积小，重量轻，耗材省，别用于大口径阀门中； 2.启闭迅速，流阻小； 3.可用于带悬浮固体颗粒的介质，依据密封面的强度也可用于粉

状和颗粒状介质。可适用于通风除尘管路的双向启闭及调节，广泛用于冶金、轻工、电力、石油化工系统的煤气管道及水道等。缺点： 1.流量调节范围不大，当开启达30%时，流量就将进95%以上。 2.由于蝶阀的结构和密封材料的限制，不宜用于高温、高压的管路系统中。一般工作温度在300℃以下，PN40以下。 3.密封性能相对于球阀、截止阀较差，故用于密封要求不是很高的地方。三、球阀：启闭件（球体）由阀杆带动，并绕球阀轴线作旋转运动实现启闭功能的阀门。亦可用于流体的调节与控制，其中硬密封V型球阀其V 型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等的介质。而多通球阀（三通、四通）在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。优点： 1.具有最低的流阻（实际为0）；

阀门基本知识

阀门基本知识介绍、选用及维护第一节阀门的有关基本常识概述：阀门是流体管路的控制装置。其基本功能是接通或切断管路介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路和设备的正常运行。一、阀门的分类：按用途和作用可分为： 1、截断阀：截断或接通管道介质。如：闸阀、截止阀、球阀、蝶阀、隔膜阀、旋塞阀。 2 、止回阀：防止管道中的介质倒流。 3 、分配阀：改变介质的流向，分配、分离或混合介质的作用。如分配阀、疏水阀、三通球阀。 4 、调节阀：调节介质的压力和流量。如减压阀、调节阀、节流阀。 5 、安全阀：防止装置中介质压力超过规定值，提供超压安全保护作用。按公称压力分类： 1）真空阀：工作压力低于标准大气压。2）低压阀：公称压力≤1.6。3）中压阀：公称压力为 2.5～6.4 。4）高压阀：公称压力为10～80.0 。5）超高压阀：公称压力≥100。按工作温度分类： 1）常温阀：用于介质工作温度 -40℃≤t≤120℃2）中温阀：用于介质工作温度120℃＜

t≤450℃3）高温阀：用于介质工作温度t＞ 450℃4）低温阀：用于介质工作温度 -100℃≤t≤-40℃5）超低温阀：用于介质工作温度t＜ -100℃ 二、阀门的基本参数阀门的基本参数是：公称通径、公称压力、压力一温度等级以及阀门适用介质。 1、阀门的公称通径公称通径是指阀门与管道连接处通道的名义直径，用表示，在字母“”后紧跟一个数字标志。如公称通称200应该标志为200，它表示阀门规格，是阀门最主要的参数。 2、阀门的公称压力公称压力是指与阀门的机械强度有关的设计给定压力，它是阀门在基准温度下允许的最大工作压力。公称压力用表示，它表示阀门的承载能力，是阀门最主要的性能参数。公称压力用来度量。 3、阀门的压力与温度等级当阀门工作温度超过公称压力的基准温度时，其最大工作压力必须相应降低，阀门的工作温度和相应的最大工作压力变化表简称温压表。是阀门设计和选用的基准。 4、适用介质工业阀门广泛地应用于石油、化工、冶金、电力、核能等部门，通过管道阀门的介质气体(如空气、蒸气、氨气、氮气、氢气、煤气、石油

阀门的用途和各种阀门的介绍

阀门的用途大全阀门是国民经济建设中使用极为广泛的一种机械产品。阀门在石油、天然气、煤炭、冶金、和矿石的开采、提炼加工和管道输送系统中；阀门在石油化工、化工产品，医药，和食品生产系统中；阀门在水电、火电和核电的电力生产系统中；阀门在城建的给排水、供热和供气系统中；阀门在冶金生产系统中；阀门在船舶、车辆、飞机、航天以及各种运动机械的使用流体系统中；阀门在国防生产以及新技术领域里；阀门在农业排灌系统中都有大量的需求。阀门分自动阀门与驱动阀门。自动阀门（如安全阀、减压阀、蒸汽疏水阀、止回阀）是靠装置或管道本身的介质压力的变化达到启闭目的的。驱动阀门（闸阀、截止阀、球阀、蝶阀等）是靠驱动装置（手动、电动、液动、气动等）驱动控制装置或管道中介质的压力、流量和方向。由于介质的压力、温度、流量和物理化学性质的不同，对装置和管道系统的控制要求和使用要求也不同，所以阀门的种类规格非常多。剧不完全统计，我过的阀门产品品种已达四千多个型号，近四万个规格，阀门在经济生活中起着非常大的作用。电磁阀电磁阀是用来控制流体的自动化基础元件，属于执行器；并不限于液压，气动。电磁阀用于控制液压流动方向，工厂的机械装置一般都由液压钢控制，所以就会用到电磁阀。而通常意义上，国内电磁阀厂家也并不以液压电磁阀为主打，一般多生产二位二通气液用电磁阀。电磁阀的工作原理，电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。球阀球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

阀门基础知识培训资料

阀门基础知识培训资料企业培训手册

目录前言 (1) 第一篇：基础篇 (2) 第一节：阀门的分类 (2) 第二节：阀门的术语 (3) 第三节：阀门的参数 (4) 第四节：阀门的编号 (6) 第五节：各种阀门连接 (7) 第六节：常用材料的密度 (8) 第二篇：阀门的结构和原理 (10) 闸阀： (10) 截止阀 (13) 节流阀 (14) 止回阀 (15) 旋塞阀 (17) 球阀 (19) 蝶阀 (21) 第三篇：材料第一节：主体材料 (22) 第二节：常见零件材料 (31) 第三节：焊材 (39) 第四节：垫片 (41) 第五节：填料 (42) 第六节：紧固件 (44) 第四篇：阀门常用标准第一节：产品标准 (44) 第二节：材料标准 (46) 第三节：其它标准 (46) 第五篇：阀门检验 (47) 第六篇：阀门的安装与操作 (48) 第七篇：阀门报价事项 (49) 参考文献 (50)

前言阀门是流体管路的控制装置，其基本功能是接通或切断管路介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路的设备的正常运行。随着现代工业的不断发展，阀门需求量不断增长，一幢现代高楼需要大量的阀门。一个现代化的石油化工装置就需要上万只各式各样的阀门，但往往由于制造、使用选型、维修不当，发生跑、冒、滴、漏现象，由此引起火焰、爆炸、中毒、烫伤事故，或者造成产品质量低劣，能耗提高，设备腐蚀，物耗提高，环境污染，甚至造成停产等事故，已屡见不鲜，因此人们希望获得高质量的阀门，同时也要求提高阀门的使用，维修水平，这时对从事阀门操作人员，维修人员以及工程技术人员，提出新的要求，除了要精心设计、合理选用、正确操作阀门之外，还要及时维护、修理阀门，使阀门的“跑、冒、滴、漏”及各类事故降到最低限度。阀门选择原则有以下三个方面：一、满足使用性能为了满足使用性能，就要根据阀门的工作条件即介质的温度、压力、介质的性质, 例如有无腐蚀、有无颗粒、是否会被金属离子污染以及阀门零件在阀门中所起的作用，受力情况等来选择材料。而最最关键的是要保证阀门在相应的环境中可靠的工作。二、有良好的工艺性工艺性包括铸造、锻造、切削、热处理、焊接等性能。三、有良好的经济性经济性即是要用尽可能低的成本制造出符合性能要求的产品。评价经济性的好坏可以用价值与性能（功能）成本三者关系表示： F（性能） V（价值）= G（成本）因此提高产品价值有三个途径：性能不变成本降低；成本不变提高性能；增加一定的成本带来性能更大的提高。

阀门基本概念

阀门基本概念 1阀门类别 1.1 按作用和用途分类 1、截断阀：又称闭路阀，其作用是接通或截断管路中的介质，包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜阀等。 2、止回阀：又称单向阀或逆止阀，其作用是防止管路中的介质倒流。 3、安全阀：其作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。 4、调节阀：其作用是调节介质的压力、流量等参数，包括调节阀、节流阀和减压阀。 5、分流阀：其作用是分配、分离或混合管路中的介质，包括各种分配阀和疏水阀等。 1.2 按公称压力分类 1、真空阀：指工作压力低于标准大气压的阀门。 2、低压阀：指公称压力PN≤1.6Mpa的阀门。 3、中压阀：指公称压力PN为2.5、4.0、6.4Mpa的阀门。 4、高压阀：指工称压力PN为10～80Mpa的阀门。 5、超高压阀：指公称压力PN≥100Mpa的阀门。 1.3 按工作温度分类 1、超低温阀：用于介质工作温度t<－100℃的阀门。 2、低温阀：用于介质工作温度－100℃≤t≤－40℃的阀门。 3、常温阀：用于介质工作温度－40℃≤t≤120℃的阀门。 4、中温阀：用于介质工作温度t＞120℃的阀门。 5、高温阀：用于介质工作温度t>450℃的阀门。 1.4 按驱动方式分类 1、自动阀：指不需要外力驱动、而是依靠介质自身的能量来使阀门动作的阀门，如安全阀、减压阀、疏水阀、止回阀、自动调节阀等。 2、动力驱动阀：可利用各种动力源进行驱动。（1）电动阀：借助电力驱动的阀门。（2）气动阀：借助压缩空气驱动的阀门。（3）液动阀：借助油等液体压力驱动的阀门。此外还有以上几种驱动方式的组合，如气-电动阀等。 3、手动阀：借助手轮、手柄、杠杆、链轮等，由人力来操纵阀门动作；当阀门启闭力矩较大时，可在手轮和阀杆之间设置转轮或蜗轮减速器；必要时，也可以利用万向接头及传动轴进行远距离操作。综上所述，阀门分类方法是很多的，但主要是按其在管路中所起的作用进行分类。工业和民用工程中的通用阀门可分成11类，即闸阀、截止阀、旋塞阀、球阀、蝶阀、隔膜阀、止回阀、节流阀、安全阀、减压阀和疏水阀等。其他特殊阀门，如仪表用阀、液压控制管路系统用阀、各种化工机械设备本体用阀等，均不在本文介绍范围之内。 1.5 按公称通径分类 1、小通径阀门：公称通径DN≤40mm的阀门。 2、中通径阀门：公称通径DN为50～300mm的阀门。 3、大通径阀门：公称阀门DN为350～1200mm的阀门。 4、特大通径阀门：公称通径DN≥1400mm的阀门。

阀门基本知识培训

阀门基本知识培训阀门概念：阀门是流体输送系统中的控制部件，具有导流、截流、调节、节流、防止倒流、分流或溢流卸载等功能。阀门原理：依靠驱动或自动机构使启闭件做升降、滑移、旋摆或回转运动，从而改变其流道面积的大小以实现其控制功能。 1．阀门的分类 1.1按阀门的用途分 a)截断用：截断管路中介质。如：闸阀、截止阀、球阀、旋塞阀、蝶阀等 b)止回用：防止介质倒流。如：止回阀 c)调节用：调节压力和流量。如：调节阀、减压阀、节流阀、蝶阀、V形开口球阀、平衡阀等 d)分配用：改变管路中介质流向，分配介质。如：分配阀、三通或四通球阀、旋塞阀等 e)安全用：用于超压安全保护。如：安全阀、溢流阀。 f)其它特殊用途：如蒸汽疏水阀、空气疏水阀、排污阀、放空阀、呼吸阀、排渣阀、温度调节阀等。 1.2按驱动形式分 a)自动阀门:靠介质本身的能力而动作。 b)驱动阀门:包括手动、电动、气动、液动等 1.3按压力分 a)真空阀：小于标准大气压 b)低压阀门：PN≤ c)中压阀门：~ d)高压阀门：~ e)超高压阀门：PN≥100Mpa 1.4按工作温度分 a)超低温阀：t<100°C b)低温阀：-100°C≤t≤-40°C c)常温阀：-40°C450°C 按通用分类闸阀(gate)：闸板由阀杆带动，沿阀座密封面做升降运动的阀门流阻小，启闭力小，开启时间长按阀杆分：明杆闸阀(outside screw-and-yoke: OS&Y) 暗杆闸阀(non rising stem: NRS) 按闸板分：平板闸阀parallel gate（单平板single gate、双平板double-disc parallel gate）楔式闸阀wedge gate（单闸板one-piece wedge、双闸板split wedge）弹性闸板flexible wedge、刚性闸板solid wedge 按中法兰分：螺栓连接阀盖(bolted bonnet: 压力密封阀盖(pressure seal bonnet) 螺纹焊接阀盖(screw-welded bonnet) 截止阀(globe):阀瓣由阀杆带动，沿阀座密封面轴线做升降运动的阀门工作行程小，启闭时间短，流阻大，启闭力大按阀杆分：外螺纹截止阀、下螺纹截止阀按流道分：直通式截止阀、角式截止阀(angle globe)、三通截止阀(three-way)，Y型截止阀(Y-type) 按阀瓣分：锥面密封(plug)、球面密封(ball)、抛物线型(parabolic)、平面密封(plain)、刀型密封、V型、针型截止阀(needle)、柱塞式截止阀按中法兰分：螺栓连接阀盖、压力密封阀盖、螺纹焊接阀盖止回阀(check)：阀瓣借介质作用力，自动阻止介质逆流的阀门介质单向流动按结构形式分：旋启式止回阀(swing check) 升降式止回阀(piston,lift-check)

阀门基础知识

阀门基础知识 Revised by Petrel at 2021

第一章阀门的基础知识第一节阀门概述阀门是流体管路的控制装置。其基本功能是接通或切断管路介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路和设备的正常运行。随着现代科学技术的发展，阀门在工业、建筑、农业、国防、科研以及人民生活等方面使用日益普遍，现已成为人类活动的各个领域中不可缺少的通用机械产品。工业用阀门诞生在蒸汽机发明之后，近二三十年来，由于石油、化工、电站、冶金、船舶、核能、宇航等方面的需要，对阀门提出了更高的要求，促使人们研究和生产高参数的阀门，其工作温度从超低温一269℃到高温1200℃，甚至高达3430℃；工作压力从超真空1.33×10-8Pa(1×10-10mmHg)到超高压1460MPa；阀门的通径从lmm到6000mm，甚至达到9750mm。阀门的材料从铸铁、碳素钢，发展到钛及钛合金钢等，还有高强耐腐蚀钢、低温钢和耐热钢阀门。阀门的驱动方式从手动发展到电动、气动、液动直至程控、数控、遥控等。阀门的加工工艺从普通机床到流水线、自动线。为便于生产、安装、更换，阀门的品种规格正向标准化、通用化、系列化方向发展。随着现代工业的不断发展，阀门的需求量不断增长，一个现代化的石油化工装置就需上万只各式各样的阀门，一座现代住宅楼也需上千只阀门。阀门使用量大，开闭频繁，但往往由于使用维修不当，发生跑、冒、滴、漏现象。由此引起的火灾、爆炸、中毒、烫伤事故或者造成产品质量低劣、能源浪费、设备腐蚀、物料增耗、环境污染，甚至造成停产等事故，已是屡见不鲜。事故教育了人们，希望获得高质量阀门，同时也要求提高阀门的使用维修水平，这对从事阀门操作人员、维修人员以及工程技术人员提出了新的、严格的要求：除了要精心设计、合理选用、正确操作阀门外，还要及时维护、修理阀门，使阀门的“跑、冒、滴、漏”现象降低到最低限度。阀门的基础知识： ?阀门是管道中用来控制天然气流量的设备。 ?阀门的主体部分是阀门外壳，它使关闭件处于其中。阀体的形状决定天然气在阀门中的流动。 ?阀帽是阀门的外壳。维护工人需打开阀帽对阀门进行维修。

各种阀门的介绍

1. 闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。它在管路中主要起切断作用。它的优点是 : 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。闸阀按阀杆螺纹分两类 , 一是明杆式 , 二是暗杆式。按闸板构造分 , 也分两类 , 一是平行, 二是模式。 2. 截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。截止阀只许介质单向流动, 安装时有方向性。它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。截止阀分为三类: 直通式、直角式及直流式斜截止阀。

3. 蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。蝶阀具有轻巧的特点, 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。蝶阀, 可以做成很大口径。能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。目前, 蝶阀在热水管路得到广泛的使用。 4. 球阀

阀门基本知识讲义讲解

阀门基本知识讲座编写：舒义校核：孙斌湖南宜化化机部

2008-9-19 一、阀门的作用与分类 1、作用阀门famen 用来控制管道内介质流动的,具有可动机构的机械产品的总称通用阀门tongyong 各工业企业中管道上普遍采用的阀门 2、阀门的主要技术性能 1.强度性能阀门的强度性能是指阀门承受介质压力的能力。阀门是承受内压的机械产品，因而必须具有足够的强度和刚度，以保证长期使用而不发生破裂或产生变形。 2.密封性能阀门的密封性能是指阀门各密封部位阻止介质泄漏的能力，它是阀门最重要的技术性能指标。阀门的密封部位有三处：启闭件与阀座两密封面间的接触处；填料与阀杆和填料函的配和处；阀体与阀盖的连接处。其中前一处的泄漏叫做内漏，也就是通常所说的关不严，它将影响阀门截断介质的能力。对于截断阀类来说，内漏是不允许的。后两处的泄漏叫做外漏，即介质从阀内泄漏到阀外。外漏会造成物料损失，污染环境，严重时还会造成事故。对于易燃易爆、有毒或有放射的介质，外漏更是不能允许的，因而阀门必须具有可靠的密封性能。 3.流动性能介质流过阀门后会产生压力损失（既阀门前后的压力差），也就是阀门对介质的流动有一定的阻力，介质为克服阀门的阻力就要消耗一定的能量。从节约能源上考虑，设计和制造阀门时，要尽可能降低阀门对流动介质的阻力。 4.动作性能 1）.动作灵敏度和可靠性这是指阀门对于介质参数变化，做出相应反应的敏感程度。对于节流阀、减压阀、调节阀等用来调节介质参数的阀门以及安全阀、疏水阀等具有特定功能的阀门来说，其功能灵敏度与可靠性是十分重要的技术性能指标。 2).启闭力和启闭力矩启闭力和启闭力矩是指阀门开启或关闭所必须施加的作用力或力矩。关闭阀门时，需要使启闭件与发座两密封面间形成一定的密封比压，同时还要克服阀杆与填料之间、阀杆与螺母的螺纹之间、阀杆端部支承处及其他磨擦部位的摩擦力，因而必须施加一定的关闭力和关闭力矩，阀门

阀门基本知识概要

第一章阀门的基础知识第一节概述：阀门是流体管路的控制装置。其基本功能是接通或切断管路介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路和设备的正常运行。一、阀门的分类：（一）按用途和作用可分为： 1 截断阀：截断或接通管道介质。如：闸阀、截止阀、球阀、蝶阀、隔膜阀、旋塞阀。 2 止回阀：防止管道中的介质倒流。 3 分配阀：改变介质的流向，分配、分离或混合介质的作用。如分配阀、疏水阀、三通球阀。 4 调节阀：调节介质的压力和流量。如减压阀、调节阀、节流阀。 5 安全阀：防止装置中介质压力超过规定值，提供超压安全保护作用。（二）按公称压力分类： 1）真空阀：工作压力低于标准大气压。 2）低压阀：公称压力PN≤1.6MPa。 3）中压阀：公称压力PN为2.5～6.4 MPa。 4）高压阀：公称压力PN为10～80.0 MPa。 5）超高压阀：公称压力PN≥100 MPa。

（三）按工作温度分类： 1）常温阀：用于介质工作温度-40℃≤t≤120℃ 2）中温阀：用于介质工作温度120℃＜t≤450℃ 3）高温阀：用于介质工作温度t＞450℃ 4）低温阀：用于介质工作温度-100℃≤t≤-40℃ 5）超低温阀：用于介质工作温度t＜-100℃ （四）按连接方法分类： 1）螺纹连接阀门：阀体有内或外螺纹，与管道螺纹连接。2）法兰连接阀门：阀体带有法兰，与管道法兰连接。 3）焊接连接阀门：阀体带有焊接坡口，与管道焊接连接。4）卡箍连接阀门：阀体带有夹口，与管道夹箍连接。 5）卡套连接阀门：与管道采用卡套连接。 6）对夹连接阀门：用螺栓直接将阀门及两头管道穿夹在一起的连接方式。二、阀门的基本参数 1）公称直径：是指阀门与管道连接处通道名义直径。DN表示。 2）公称压力：是指阀门的机械强度有关的设计压力。用PN 表示。 3）阀门的压力与温度等级：当阀门的工作温度超过公称压力的基准温度时，其最大工作压力必须相应降低。

(完整word版)阀门种类介绍

阀门按用途可分为以下几类：（1）关断类。这类阀门只用来截断或接通流体，如截止阀、闸阀、球阀等。（2）调节类。这类阀门用来调节流体的流量或压力，如调节阀、减压阀和节流阀等。（3）保护门类。这类阀门用来起某种保护作用，如安全阀、逆止阀及快速关闭门等。阀门按压力可分为：（1）低压阀，Pg≤1.6MPa（16千克/厘米2）；（2）中压阀，Pg=2.5~6.4MPa（25~64千克/厘米2）；（3）高压阀，Pg=10~80MPa（100~800千克/厘米2）；（4）超高压阀，Pg≥100 MPa（1000千克/厘米2）；（5）真空阀，Pg低于大气压力。阀门按工作温度可分为：低温阀：t＜－30℃；中温阀：120℃≤t≤450℃；高温阀：t＞450℃；常温阀：－30℃≤t＜120℃。阀门按驱动方式可分为：手动阀、电动阀、气动阀、液动阀等。电厂化学系统的常用的阀门主要有：蝶阀（包括手动蝶阀、气动蝶阀、电动蝶阀）、衬胶隔膜阀（手动、气动）、截止阀、闸阀、球阀、止回阀、减压阀、安全阀等。一、蝶阀蝶阀是用随阀杆转动的圆形蝶板作启闭件，以实现启闭动作的阀门。蝶阀主要作截断阀使用，亦可设计成具有调节或截断兼调节的功能。蝶阀主要用于低压大中口径管道上。蝶阀的主要优点：（1）结构简单、长度短，体积小、质量轻，与闸阀相比质量可减轻一半,对夹式蝶阀该优点尤其显著。（2）流体阻力小。中大口径的蝶阀，全开时的有效流通面积较大。（3）启闭方便迅速而且比较省力。蝶阀旋转90°即可完成启闭。由于转轴两侧蝶板受介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小。

（4）低压下可实现良好的密封。大多蝶阀采用橡胶密封圈，故密封性能良好。（5）调节性能良好。通过改变蝶板的旋转角度可以较好的控制介质的流量。蝶阀的主要缺点：受密封圈材料的限制，蝶阀的使用压力和工作温度范围较小，大部分蝶阀采用橡胶密封圈，工作温度受到橡胶材料的限制。随着密封材料的发展及金属密封蝶阀的开发，蝶阀的工作温度及使用压力的范围已有所扩大。二、闸阀闸阀也叫闸板阀，它是依靠闸板密封面高度光洁、平整与一致，相互贴合来阻止介质流过，并依靠顶楔来增加密封效果。其关闭件沿阀座中心线垂直方向作直线升降运动以接通或截切断管路中的介质。闸阀的主要优点：（1）流体阻力小。闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变流动方向，因而流动阻力较小。（2）启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比，闸阀的启闭较为省力。（3）介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。（4）便于安装，适用于介质的流动方向可能改变的管路中。闸阀的主要缺点：（1）高度大，启闭时间长，由于开启时需将闸板完全提升到阀座通道上方，关闭时又需将闸板全部落下挡住阀座通道，所以闸板的启闭行程很大，起高度也相应增大，启闭时间较长。（2）密封面易产生擦伤。启闭时闸板与阀座相接触的两密封面之间有相对滑动，在介质作用下易产生擦伤，从而破坏密封性能，影响使用寿命。三、隔膜阀隔膜阀是一种特殊形式的截断阀，其内部结构与其他阀门的主要区别在于无

阀门材料基本知识培训

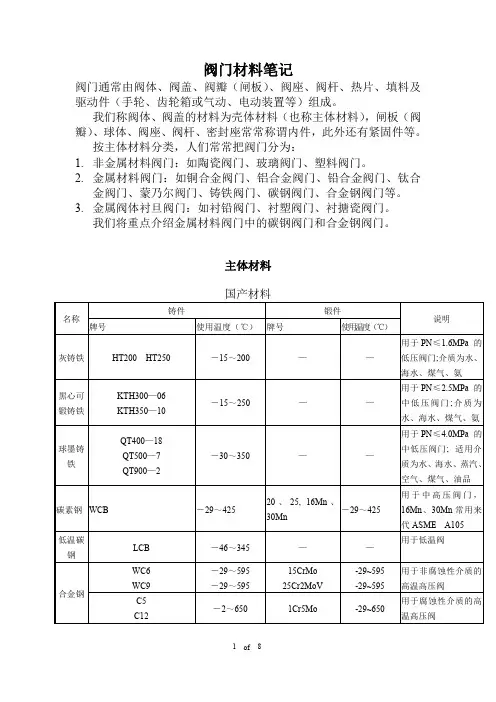

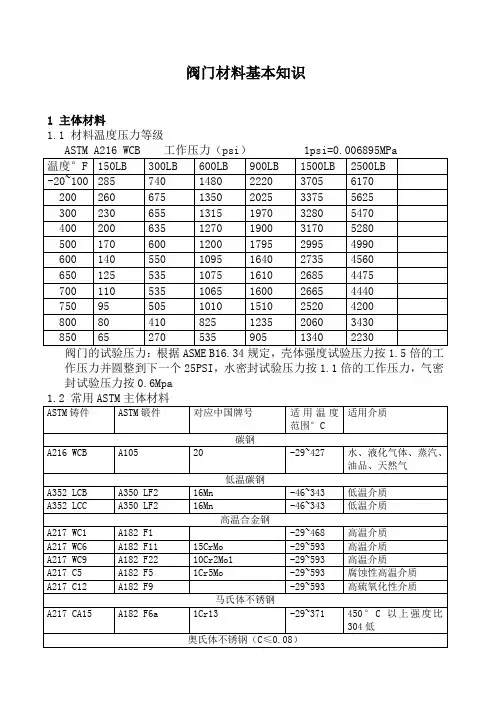

1主体材料 1.1材料温度压力等级 ASTM A216WCB 工作压力（psi）1psi=0.006895MPa 阀门的试验压力：根据ASME B16.34规定，壳体强度试验压力按1.5倍的工作压力并圆整到下一个25PSI，水密封试验压力按1.1倍的工作压力，气密封试验压力按0.6Mpa 1.2常用ASTM主体材料
