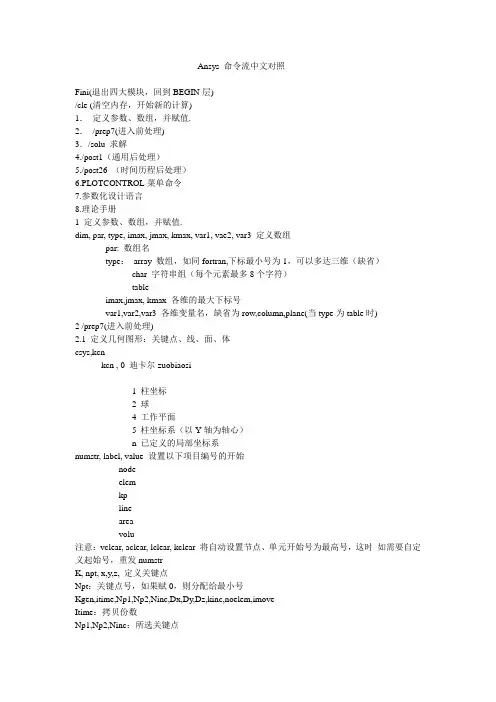

ansys命令流解释
对ansys主要命令的解释
本文给出了ansys主要命令的一些解释。
1， /PREP7 ! 加载前处理模块
2， /CLEAR,NOSTART ! 清除已有的数据, 不读入启动文件的设置(不加载初始化文件)初始化文件是用于记录用户和系统选项设置的文本文件
/CLEAR, START !清除系统中的所有数据,读入启动文件的设置/FILENAME, EX10.5 ! 定义工程文件名称
/TITLE, EX10.5 SOLID MODEL OF AN AXIAL BEARING ! 指定标题
4， F,2,FY,-1000 ! 在2号节点上施加沿着-Y方向大小为1000N 的集中力
6， FINISH ! 退出模块命令
7， /POST1 ! 加载后处理模块
8， PLDISP,2 ! 显示结构变形图,参数“2”表示用虚线绘制出原来结构的轮廓
9， ETABLE,STRS,LS,1 ! 用轴向应力SAXL的编号”LS,1”定义单元表STRS
ETABLE, MFORX,SMISC,1 ! 以杆单元的轴力为内容, 建立单元表MFORX
ETABLE, SAXL, LS, 1 ! 以杆单元的轴向应力为内容, 建立单元表SAXL
ETABLE, EPELAXL, LEPEL, 1 ! 以杆单元的轴向应变为内容, 建立单元表EPELAXL
ETABLE,STRS_ST,LS,1 !以杆件的轴向应力“LS,1”为内容定义单元表STRS_ST
ETABLE, STRS_CO, LS,1 !以杆件的轴向应力“LS,1”定义单元表STRS_CO
ETABLE,STRSX,S,X ! 定义X方向的应力为单元表STRSX
ETABLE,STRSY,S,Y ! 定义Y方向的应力为单元表STRSY
*GET,STRSS_ST,ELEM,STEEL_E, ETAB, STRS_ST !从单元表STRS_ST中提取STEEL_E单元的应力结果，存入变量STRSS_ST;
*GET, STRSS_CO,ELEM,COPPER_E,ETAB,STRS_CO”从单元表STRS_CO中提取COPPER_E单元的应力结果，存入变量STRSS_CO
10 FINISH !退出以前的模块
11, /CLEAR, START ! 清除系统中的所有数据,读入启动文件的设置
12 /UNITS, SI !申明采用国际单位制
14 /NUMBER, 2 !只显示编号, 不使用彩色
/NUMBER, 0 ! 显示编号, 并使用彩色
15 /SOLU ! 进入求解模块:定义力和位移边界条件,并求解
ANTYPE, STATIC ! 申明分析类型是静力分析(STATIC或者0)
OUTPR, BASIC, ALL ! 在输出结果中, 列出所有荷载步的基本计算结果
OUTPR,BASIC,ALL !指定输出所有节点的基本数据
OUTPR,BASIC,LAST ! 选择基本输出选项,直到最后一个荷载步OUTPR,,1 ! 输出第1个荷载步的基本计算结果
OUTPR,BASIC,1 ! 选择第1荷载步的基本输出项目
OUTPR,NLOAD,1 ! 指定输出第1荷载步的内容
OUTRES,ALL,0 !设置将所有数据不记录到数据库。
NSUBST,1 ! 指定当前求解的荷载步
16 /AUTO,1 ! 设置模型显示的最佳比例
17 /VUP,1,X ! 设置X轴向上
/ANGLE,1,0 ! 水平轴夹角0度
18 SMRT,OFF ! 关闭智能化网格功能
18 MP, EX, 1, 207E9 ! 定义第1类材料弹性模量EX=207GPa
MP,NUXY,1,0 ! 定义第1类材料的泊松比 NUXY = 0
MP,PRXY,1,0.3 ! 定义第1类材料的泊松比PRXY=0.3
19 *DIM,LABEL,CHAR,2 ! 定义两个字符型数组LABEL
*DIM,VALUE,,2,3 ! 定义2*3数值型数组VALUE
21 MP,ALPX,1,1.6E-5 ! 定义第1类材料(铜)的热膨胀系数1.6E-5
22 MAT,2 ! 改变材料类型号为2
E,2,5 ! 过节点2、5定义铁杆单元
23 CP,1,UY,5,4,6 ! 定义5、4、6这3个节点的UY为耦合自由度,即3者的UY位移总是相等
24 MP,ALPX,1,2.25E-5 定义热膨胀系数
26 /VIEW,1,1,1,1 !切换视点到等轴侧位置
27 ET,1,BEAM3,,,,,,,1 ! 定义第1类单元为二维弹性梁单元BEAM3,关闭输出选项
28 SOLCONTROL,0 ! 指定不使用(用参数0来表示)最优化的非线性求解器
29 NEQIT,250 ! 指定最大的非线性叠代次数为150次
30 ESIZE,0.2 ! 设置单元划分是单元的大小为0.2m
AMESH,1 ! 对1号面执行面单元划分操作,得到有限元模型
31
[url=mk:@MSITStore:D:\ansys10.0\v100\commonfiles\help\en-us \ansyshelp.chm::/Hlp_C_VSWEEP.html]VSWEEP[/url] - Fills an existing unmeshed volume with elements by sweeping the mesh from an adjacent area through the volume
[pre] VSWEEP,1 ! Mesh rod
[/pre][pre]32 /NOERASE !设置不清除已有图形
[/pre][pre]33 NROTAT,ALL !旋转所有节点的局部坐标系到当前的主坐标轴方向
[/pre]
34 /NOPR !关闭输入数据的反馈和解释。在默认状态下，所有输入的数据都在Ansys
的“Outout Window”中输入数据的反馈和解释性的信息
[/pre]/GOPR”重新打开输入数据的反馈和解释
[/pre][pre]35 K,62,159,102, 50*sqrt(3) ! 过
(159mm,102mm,50
mm)定义关键点62
[/pre]
1 温度场
BFUNIF,TEMP,80 ! 温度从原来的70度均匀升到80度(TREF+10) BFUNIF,TEMP,77 ! 将所有节点的温度均匀提升到77度
TREF,70 ! 设定参考温度为70度
TUNIF,80 ! 设置温度升高80度,形成温度应力
BFUNIF,TEMP, -12 !将薄膜的温度降低12度，以生成薄膜应力
2 定义实常数
ET,1,BEAM4 !定义第1类单元为空间三维弹性梁单元BEAM4
R,1,25.81E-4,55.493E-8,55.493E-8,50.8E-3,50.8E-3 !定义
三维梁单元BEAM4的截面积为25.81E-4 m2，两个方向的抗弯惯性矩55.493E-8 m4和两个方向的截面高度为50.8 mm
3 施加载荷
SFBEAM3, 1, 1, PRES, 0, 300 !(在BEAM3单元上)定义第1号单元上的(第一个面)线性分布荷载、起始值和终止值
SFBEAM,1,1,PRES,5000 ! 定义第1个单元的表面荷载
5000N/m(均布载荷)
SFE,ALL,1,PRES,,0.041370 ! 在所有线(单元)表面施加
0.041370 MPa的(均布)压力荷载
FK,1,FY,-33539 ! 在第1个关键点上施加沿着-Y方向的集中力33539 N
D, 1, ALL, 0 ! 约束1号节点的所有节点位移自由度UX和UY D, 1, UX,0,,,,,UY,ROTZ !位移约束1号节点的所有自由度
D, 5, UY, 0 ! 约束5号节点的竖向自由度UY
D,1,ALL,,,3,2 ! 约束1号节点的所有位移自由度,按增量2循环到3号节点来约束3号节点
D,1,ALL,,,3 !定义1号节点到3号节点全部固定
DL, 7, ,ALL,0 ! 固定7号直线的所有自由度
F, 6, FY, -1000 ! 对6号节点施加-Y方向的集中力1000N
4 显示图形或结果
NPLOT ! 只显示节点位置，不显示节点号码
NPLOT,1 !显示节点位置，显示节点号码
NLIST !列出节点在直角坐标系下的坐标值
PRDISP !列表显示节点位移值计算结果
PRDISP !列表显示节点位移值计算结果
PRETAB ! 显示单元表中的计算结果
PLETAB, MFORX ! 用色度图显示单元表MFORX中杆件轴力图
5 复制和填充
FILL,1,11 !在节点1和节点11之间均匀填充节点(2到10)
EGEN,10,1,1,1,1 !元素复制命令，复制10次，相对应节点增量为1，后三位数表示要复制的元素
EGEN,10,1,1 ! 按照前面单元的模式循环10次,生成其余的9个单元
NGEN,2,11,1,11,,12.7 ! 循环2次, 节点号增量11, 按1号节点到11号节点的范围, X坐标增加12.7mm。生成12号到22号节点NGEN命令的格式是“NGEN, ITIME,INC, NODE1, NODE2, NINC, DX, DY, DZ, SPACE”表示循环ITIME次(包括原来的那一批节点)，每次
节点号增加INC个，按照从NODE1到NODE2，增量为NINC的节点范围，每次循环时3个坐标增量为DX，DY和DZ，“SPACE”是间隔比
例因子
EGEN, ITIME, NINC, IEL1, IEL2, IEINC, MINC,TINC, RINC, CINC, SINC, DX, DY, DZ，各项参数的意义是按照增量NINC循环ITIME次，按照从单元IEL1到IEL2，增量为IEINC范围内的单元
EGEN,3,10, -1 !循环3次，每次单元的节点号增量为10，按照前1个单元的模式生成
单元，这里“-1”表示前面刚定义的前1个单元
AGEN,ITIME,NA1,NA2,NINC,DX,DY,DZ,KINC,NOELEM,IMOVE面积复制命令
AGEN,2,1,2,1,,62 !循环两次，从1号面到2号面，每次循环面号增加1，向Y方向平移62mm
6 提取指定位置的节点和单元，定义单元表并获取弯曲应力
MID_NODE = NODE (2,,, ) ! 选择距离(2,0,0)位置最近的节点，命名为MID_NODE
*GET,DISP,NODE,MID_NODE,U,Y ! 提取名称为MID_NODE的节点的竖向位移UY，存入变量DISP
MID_ELM = ENEARN (MID_NODE) ! 选择距离MID_NODE节点最近的单元, 命名为MID_ELM
ETABLE,STRS,LS,3 ! 以LS,3(-Y一侧的弯曲应力SBYB)为内容定义单元表STRS
*GET,STRSS,ELEM,MID_ELM,ETAB,STRS ! 提取单元表STRS中单元MID_ELM的应力，存入
STRSS
7 弯矩和剪力单元表的提取
ETABLE,IMOMENT, SMISC, 6 ! 建立元素结果表，元素I点力矩ETABLE,JMOMENT, SMISC, 12 ! 建立元素结果表，元素J点力矩ETABLE, ISHEAR, SMISC, 2 ! 建立元素结果表，元素I点剪力ETABLE, JSHEAR, SMISC, 8 ! 建立元素结果表，元素J点剪力PRETAB ! 显示单元表中数据项的计算结果
/TITLE, SHEAR FORCE DIAGRAM ! 定义图形窗口标题
PLLS, ISHEAR, JSHEAR ! 结构剪力分布图
/TITLE, BENDING MOMENT DIAGRAM ! 定义图形窗口标题
PLLS, IMOMENT, JMOMENT ! 结构弯矩分布图
8 移去前面施加的(横向)荷载和删除约束：
FDEL,11,FX
DDELE,ALL !删除所有节点的所有约束
9 显示节点应力：
/DEVICE,VECTOR,1 ! 切换显示风格为矢量线方式，便于单元网格的显示。
/Device,VECTOR,0 ! 关闭图形矢量显示开关
PLNSOL,S,X ! 在图形窗口显示节点上的X方向正应力
PLNSOL,S,XY ! 在图形窗口显示节点上的XY方向的剪应力
PLNSOL,S,Y ! 在图形窗口显示节点上的Y方向正应力
PLNSOL,S,1 ! 在图形窗口显示节点上的第一主应力(拉应力)
PLNSOL,S,3 ! 在图形窗口显示节点上的第三主应力(压应力)
PLNSOL,S,EQV ! 在图形窗口显示所有节点Mises应力
PRNSOL,S,PRIN !列表显示节点主应力(包括第一，二，三主应力和剪应力，切应力)
ETABLE,SIGY,S,Y ! 以Y方向的正应力为内容，定义单元表SIGY PRETAB,SIGY ! 显示单元表中的单元应力计算结果
PRNSOL,S,COMP ! 显示节点应力计算结果
PRNSOL,U,COMP ! 列表显示结点位移值
PRNSOL,U,Y !列表显示节点位移UY值
PRNSOL,DOF !列表显示节点位移分量结果
FSUM ! 统计汇总节点上的合力(Nsel,S,LOC,Z,0 ! 通过位置选择Z=0位置的节点)
NSORT,S,1 !对单元表按第一主应力排序
NSORT,U,Y,,1 对节点计算结果UY 排序
10 显示内存变量： *status,parm ! 显示内存变量的值
11 循环生成节点：
*DO,i,1,20,1 ! 水平方向节点的循环
*DO,j,1,10,1 ! 高度方向节点循环
n,i+(j-1)*20,(i-1)*5/19,(j-1)*1/9 ! 依次计算节点号，节点水平位置和铅直位置
*ENDDO ! 结束循环
*ENDDO ! 结束循环
*DO,i,1,19,1 ! 水平方向单元循环
*DO,j,1,9,1 ! 高度方向单元循环
E,i+(j-1)*20,i+(j-1)*20+1,i+(j-0)*20+1,i+(j-0)*20 ! 定义单元的四节点
*ENDDO ! 结束循环
*ENDDO ! 结束循环
12 圆弧命令
LARC,4,5,6,12.7 ! 以6号点为圆心,过4号点和5号点,以
12.7mm为半径定义圆弧(LARC,P1,P2,PC,RAD)
13 节点的选择
NSEL,S,LOC,X,0 !选择X=0位置处的节点
NSEL,S,LOC,X,152.4 !选择位于X=152.4面上的所有节点
NSEL,R,LOC,Y,2.54 ! 重新(继续)选择Y=2.54mm的所有节点LSEL,S,LINE,,1 ! 选择1号线
NSLL,,1 !选择1号线上的节点
NSEL,S,LOC,X,0,228.6 !选择X=0到X=228.6mm范围内的节点
14 映射网格划分
MSHK,2 !如果可能,采用映射网格剖分
MSHA,0,2D !使用四边形网格
MSHKEY,1 !设置单元网格划分类型为映射网格
AMESH,ALL ! 将所有(管道)面划分为(壳体)单元
15 定义单元表
ETABLE,STRS,LS,9 ! 以(壳体底部的)拉应力”LS,9”为内容,定义单元表STRS
ETABLE,STRS,LS,1 ! 以轴向应力”LS,1”为内容,定义单元表STRS
16 荷载步的读入
SET,1,1 !读入第一个荷载步
SET,2,1 !读入第二个荷载步
17 定义关键点、线和面,并划分为面单元
K,1 ! 在坐标原点定义第1个关键点
K,2,12 ! 在坐标(12mm,0)定义第2个关键点
K,3,12,1 ! 在坐标(12mm,1mm)定义第3个关键点
K,4,,1 ! 在坐标(0,1mm)定义第4个关键点
L,1,2 ! 过关键点1,2定义直线
L,3,4 ! 过关键点3,4定义直线
LESIZE,ALL,,,2 ! 定义所有线划分单元时划分为2段
ESIZE,,1 ! 没有指定划分段数的线划分时划分为1段
A,1,2,3,4 ! 过关键点1,2,3,4定义面
/VIEW,1,0.61,-0.64,0.47 ! 设置观察模型的视点
/VUP,1,Z ! 设置Z轴向上
AMESH,1 ! 对1号面生成面单元网格
AMESH,1,2 !对1号面到2号面进行面单元划分
18 定义集中力偶荷载
TORQ=15.708 ! 定义集中力偶荷载15.708 N〃mm
19 打开和关闭选项
NLGEOM,ON ! 打开大变形选项
SSTIF,ON ! 打开应力强化选项
PSTRES,ON !打开预应力开关(该选项对于有预应力的振动分析是非常重要的)
20 施加对称位移条件
DSYM,SYMM,X ! 施加关于X轴(YZ平面)的对称位移条件
21 等轴侧视点
/View,1,1,1,1 !将1号窗口的视点切换到等轴测视点
/REPLOT !重画图形
22 线倒圆命令
LFILLT,1,2,0.6 !定义1号线和2号线相交位置半径为0.6m的倒圆
23 绘图命令
Circle,21,0.15 ! 以21号关键点为圆心,0.15m为半径作圆(圆弧线编号依次是6,7,8,9)
23 拉伸和扫描
ADRAG,6,7,8,9,,,1,4,2,5,3 ! 开始沿前面定义的路径
1,4,2,5,3号线用圆(6，7，8，9号线)扫描形成管道
VOFFST,NAREA,DIST,KINC !拉伸地面生成体
VOFFST,1,26 !将1号面沿着工作平面法线方向平行移动26mm生成体
24 打开节点单元编号，打开开关
/PNUM, NODE, 1 ! 打开节点编号显示
/PNUM, ELEM, 1 ! 打开单元编号显示开关
/PNUM, LINE, 1 ! 打开线编号显示开关
/PNUM, KP, 1 ! 打开关键点编号显示开关
ARCLEN,ON,4 ! 打开弧长求解开关
25 显示和切换坐标系
DSYS,1 !改变显示坐标系统为圆柱坐标
DSYS !回复显示卡式坐标系统
CSYS,1 !改变坐标系统为圆柱坐标
CSYS !回复坐标系统为卡式坐标
26 重复执行前面的命令
*REPEAT,10,1 !重复执行前面的步骤10次，每次节点号增加1 27 一般后处理命令
/POST1 !进入数据库结果后处理器
SET !定义从结果文件中读入的数据
PLDISP !图形显示变形后的结构
PLESOL !用不连续单元等高线，图形显示求解结果
PINSOL !用连续等高线，图形显示求解结果
PLVECT !以矢量方式，图形显示求解结果
ETABLE !为后续处理定义单元表
PLETAB !显示单元表项目
ANDATA !生成某个结果数据范围内的一系列等高线动画ANMODE !生成模态的动画序列
28 赋值语句
PI=4*ATAN(1) !定义圆周率Pi值(π)
THETA=0.1*180/PI !将0.1弧度圆心角转换为角度值
29 合并节点
NUMMRG,NODE !将距离很近的节点合并
30 输出结果重定向命令
/OUTPUT,SCRATCH !为了关闭中间计算结果的屏幕输出，将输出重定向到文件SCRATCH
31 在时间后处理器中绘制荷载—变形曲线
见ANSYS7.0分析实例与工程应用。P302
32 模态定义与分析命令
ANTYPE,MODAL !定义当前工程的分析类型为模态(MODAL)
MODOPT,REDUC,1,,,1 !定义使用降阶方法求解，显示第1阶模态(模态分析选项定义命令)
MODOPT,REDUC,,,,1 ! 用降阶方法求解,显示第1阶振型(模态分析选项定义命令)
MODOPT,REDUC,3,,,3 !指定用降阶方法求解前3阶模态
MXPAND,1 !指定只展开第1阶模态
MXPAND,3 !指定只展开到第3阶模态
MODOPT,SUBSP,3 !指定使用子空间循环迭代方法展开前3个模态OUTPR,ALL,1 !设置输出第1阶频率的所有内容
OUTRES,ALL,0 !指定所有输出参数不用保存到数据库
SET, LIST !查看计算出的所有前(5)阶频率值
SET,FIRST !读入第1阶模态数据
SET,Next !读入下一阶振型数据(使用多次可以依次得到各阶振型和频率)
SET,FIRST ! 读入第1阶模态数据
PLDISP,1 ! 在图形窗口显示结构振型
SET,Next ! 读入下一阶振型数据,使用多次可以依次得到各阶振型和频率
PLDISP,1 ! 在图形窗口显示结构振型
ANMODE,10,0.05 ! 用10帧每隔0.05秒钟的动画显示振型(需要说明的是，动画生成之前，需要选择哪一阶模态，并使用PLDISP显示静态的模态后，才可以执行动画生成命令ANMODE)
MXPAND,1,0,100 !指定展开频率范围从0到100的第1阶频率
33 观察模态命令
*GET,FREQ1,MODE,1,FREQ !获取第1阶频率，存入变量FREQ1
34 单元类型定义命令
ET,1,COMBIN14,,,2 !定义第1 类单元为2D纵向弹簧单元COMBIN14
ET,1,COMBIN14,,,1 !定义第1类单元为三维考虑扭转效应的弹簧阻尼单元COMBIN14
R,1, 0.542337 !定义弹簧扭转刚度系数k=0.542337 N.m/rad，ET,2,MASS21,,,4 !定义第2类单元为2D质量单元MASS21
ET,2,MASS21,,,3 !定义第2类单元为带转动效应的二维质量单元MASS21
R,2,1, 0.034235 !定义质量单元的集中质量为1，转动惯量
J=0.034235 kg.m2
ET,1,LINK1 ! 定义第1类单元为二维杆单元LINK1
R,1,1.97925E-6,0.54322E-2 ! 定义杆的截面积1.97925mm^2和初应变0.54322%
ET,1,PIPE16 !定义第1类单元为直管单元PIPE16
R,1, 9.5248e-3,4.7624e-3 !表示(直管单元PIPE16)外直径9.5248mm和壁厚4.7624mm
ET,1,SHELL28 !使用考虑剪切和扭曲效应的壳单元SHELL28
ET,1,SHELL41,,1 定义第1类单元薄膜单元SHELL41，这里的选项“1”表示不使用附加形函数
ET,1,PLANE2,,,1 !定义使用轴对称平面单元PLANE2。本来PLANE2是平面单元，附加最后一个参数“1”表示使用轴对称平面单元
35 定义主自由度命令
M,2,UY !指定了2号节点的主自由度为UY方向
36 反力计算命令
RFORCE,2,1,F,X !计算1号节点在X方向的支座反力
37 删除位移约束命令
DDELE,2,UX,13 !删除(释放)2号节点到13号节点的所有X方向的自由度UX
删除体及其一下所有体素
VDELE,1,,,1 ! 用体删除命令VDELE(Volume DELEte)删除1号体及其以下所有体素
38 在时间后处理器中提取变量的值
/POST26 !进入时间历程后处理器Post26
RFORCE,2,1,F,X !计算1号节点的X方向的支座反力,存入第2个变量
STORE ! 保存数据
*GET,FORCE,VARI,2,EXTREM,VMAX ! 从数据库中提取第2个变量的值,存入变量FORCE
39 单元分段
LESIZE,1,,,1 !指定定义的1号线，单元划分段数为1
LESIZE, 1,,,9 !指定划分线单元的格数为9
LMESH,1 !对1号线执行单元网格划分
ESIZE,,4 !指定单元划分段数为4段
AMESH,1,2 !对1号面到2号面进行面单元划分
AESIZE,ALL,5 !设置所有面剖分尺寸为5mm
40 对称生成命令
ARSYM,Y,1 !关于Y坐标用1号面，对称生成2号面
41 合并关键点
NUMMRG,KP !合并重合的关键点
42 子窗口
/WINDOW,1,LTOP”在窗口的上面左侧定义第1号子图形窗口
SET,1,1”读入第1个荷载步第1个子步的计算结果(第1阶模态) PLDISP,1”带原来模型图，在1号窗口显示振动模态
/NOERASE”命令设置保持屏幕不擦除状态
*GET, F11,MODE, 0,FREQ”提取第0阶模态的频率，存入变量F11
/WINDOW,1,OFF !关闭前面定义的1号窗口
43 局部坐标系的定义
LOCAL,11,,0.254 !在圆环内侧254mm处(整体坐标系中的
(0,0.254)位置)建立11号局部坐标系。ANSYS的自定义坐标系编号应该从11开始编号
44 拉伸命令
利用面拉伸生成体的命令“VEXT,1, , ,0,0,254,,,,”按照1号面，执行体拉伸，Z方向增加DZ=254mm。利用面拉伸生成体的命令格式是：VEXT, NA1, NA2, NINC, DX, DY, DZ, RX, RY, RZ，参数的意义是拉伸面NA1到NA2增量为NINC，坐标增量分别是DX，DY和DZ，3个方向的缩放系数分别是RX，RY和RZ
45 选择所有对象
ALLSEL,ALL !选择所有对象
46 建模命令
CYL4, XCENTER, YCENTER, RAD1, THETA1, RAD2, THETA2, DEPTH 定义圆命令
BLC4,0,0,80,100 ! 在(0，0)定义宽度80mm，高度100mm的矩形区域(同时在四个角上生成四个关键点)
CYL4,80,50,50 ! 以(80mm，50mm)为中心，50mm为半径定义圆形区域
CYL4,125,-75,0,0,25,360,0 ! 定义圆心在(125mm,-75mm,0),内半径0,外半径25mm的360度的圆形区域
CYL4,5.5*cos(-45*3.14159/180),5.5*sin(-45*3.14159/180),0.5, , , ,1 ! 定义轮上半径0.5,高度为1的小圆柱
CYLIND,RAD1, RAD2, Z1, Z2, THETA1, THETA2 定义圆柱体
A,1,2,4,3 !由关键点1，2，3，4生成面
AL，5，6，7 !由线5，6，7生成面(area by line)
LARC,P1,P2,PC,RAD !定义圆弧，过点P1,P2,以PC为圆心，半径为RAD的圆弧
LARC,4,5,7,20 !过关键点4，5 以关键点7为中心，半径为20的圆弧
47 应力动画
ANCNTR,10,0.15 !用10帧每隔0.15秒显示一帧的速度动画显示Mises应力
48 面积相加，面积相减—体相加减
AADD,ALL
ASBA,1,3 !从一号面中减去三号面(一是被减面，二是减面)，(1号面大)
ASBA,3,ALL ! 从3号面积中减去其他所有面积(面减面)
Ansys常见命令流
Ansys命令流 第一天 目标:熟悉ANSYS基本关键字的含义 k --> Keypoints 关键点 l --> Lines 线 a --> Area 面 v --> Volumes 体 e --> Elements 单元 n --> Nodes 节点 cm --> component 组元 et --> element type 单元类型 mp --> material property 材料属性 r --> real constant 实常数 d --> DOF constraint 约束 f --> Force Load 集中力 sf --> Surface load on nodes 表面载荷 bf --> Body Force on Nodes 体载荷 ic --> Initial Conditions 初始条件 第二天 目标:了解命令流的整体结构,掌握每个模块的标识 !文件说明段 /BATCH /TITILE,test analysis !定义工作标题 /FILENAME,test !定义工作文件名 /PREP7 !进入前处理模块标识 !定义单元,材料属性,实常数段 ET,1,SHELL63 !指定单元类型 ET,2,SOLID45 !指定体单元 MP,EX,1,2E8 !指定弹性模量 MP,PRXY,1,0.3 !输入泊松比 MP,DENS,1,7.8E3 !输入材料密度 R,1,0.001 !指定壳单元实常数-厚度...... !建立模型 K,1,0,0,, !定义关键点 K,2,50,0,,
K,3,50,10,, K,4,10,10,, K,5,10,50,, K,6,0,50,, A,1,2,3,4,5,6, !由关键点生成面 ...... !划分网格 ESIZE,1,0, AMESH,1 ...... FINISH !前处理结束标识 /SOLU !进入求解模块标识 !施加约束和载荷 DL,5,,ALL SFL,3,PRES,1000 SFL,2,PRES,1000 ...... SOLVE !求解标识 FINISH !求解模块结束标识 /POST1 !进入通用后处理器标识 ...... /POST26 !进入时间历程后处理器 …… /EXIT,SAVE !退出并存盘 以下是日志文件中常出现的一些命令的标识说明,希望能给大家在整理LOG文件时有所帮助 /ANGLE !指定绕轴旋转视图 /DIST !说明对视图进行缩放 /DEVICE !设置图例的显示,如:风格,字体等 /REPLOT !重新显示当前图例 /RESET !恢复缺省的图形设置 /VIEW !设置观察方向 /ZOOM !对图形显示窗口的某一区域进行缩放
ANSYS命令流实例
/PREP7 !进入前处理 ANTYPE,STATIC !设置分析类型为静力结构分析 PSTRES,ON !用于后面的模态分析中考虑预应力(该开关不影响静力分析) ET,1,LINK10 !选取单元类型1(单向杆单元) KEYOPT,1,3,0 !设置仅承受拉应力，KEYOPT(3)=0 R,1,306796E-8,543248E-8 !设置实常数，包括绳索截面积(306796E-8)，初始应变(543248E-8) MP,EX,1,30E6 !定义材料的弹性模量(1号材料) MP,DENS,1,73E-5 !定义材料的密度(1号材料) N,1 ! 定义第1号节点 N,14,100 ! 定义第14号节点 FILL ! 均分填满第2号至第13号节点 E,1,2 !由节点1及节点2生成单元 EGEN,13,1,1 !依序复制生成13个单元 D,ALL,ALL ! 对所有节点施加固定约束 FINISH ! 前处理结束 /SOLU ! 进入求解模块，求解预应力引起的应力状态 SOLVE ! 求解 FINISH ! 退出求解模块 /POST1 ! 进入一般的后处理 ETABLE,STRS,LS,1 !针对LINK10单元,建立单元列表STRS,通过LS及特征号1来获得单元的轴向应力 *GET,STRSS,ELEM,13,ETAB,STRS !针对单元列表STRS, 提取13号单元的应力 FINISH ! 后处理结束 /POST26 ! 进入时间历程后处理，处理支反力 RFORCE,2,1,F,X !将1号节点上的x方向支反力提取，并存储到2号变量中 STORE ! 存储 *GET,FORCE,V ARI,2,EXTREM,VMAX !将2号变量的最大值赋给参数FORCE /SOLU ! 再次进入求解模块，模态分析 ANTYPE,MODAL ! 模态分析 MODOPT,SUBSP,3 ! 选择子空间迭代法，求3阶模态 MXPAND,3 ! 设定3阶模态扩展 PSTRES,ON ! 用于在模态分析中考虑预应力(还需在前面的静力分析中也同时打开) DDELE,2,UX,13 ! 删除从2号节点到13号节点上的UX约束 DDELE,2,UY,13 !删除从2号节点到13号节点上的UY约束 SOLVE !求解 *GET,FREQ1,MODE,1,FREQ ! 提取第1阶模态共振频率，并赋值给参数FREQ1 *GET,FREQ2,MODE,2,FREQ ! 提取第2阶模态共振频率，并赋值给参数FREQ2 *GET,FREQ3,MODE,3,FREQ ! 提取第3阶模态共振频率，并赋值给参数FREQ3 *STATUS !列出所有参数的实际内容
ansys旋转经典命令流
1 旋转摩擦 (1) 2. 电磁三d命令流实例（论坛看到） (11) 3. 帮助感应加热例子induction heating of a solid cylinder billet (15) 4. 感应加热温度场的数值模拟（论文）inducheat30命令流 (19) 5. 如何施加恒定的角速度？Simwe仿真论坛 (24) 6. 旋转一个已经生成好的物体 (27) 7. 产生这样的磁力线 (28) 8. 旋转摩擦生热简单例子（二维旋转） (32) 8.1. 原版 (32) 8.2. 部分gui操作 (35) 9. VM229 Input Listing (39) 10 轴承---耦合+接触分析 (47) 11. 板的冲压仿真 (52) 1 旋转摩擦 FINISH /FILNAME,Exercise24 !定义隐式热分析文件名 /PREP7 !进入前处理器 ET,1,SOLID5 !选择单元类型 MPTEMP,,,,,,,, MPTEMP,1,0 MPDATA,DENS,1,,7800 !定义材料1的密度 MPTEMP,,,,,,,, MPTEMP,1,0 MPDATA,C,1,,460 !定义材料1的比热 MPTEMP,,,,,,,, MPTEMP,1,0 MPDATA,KXX,1,,66.6 !定义材料1的热传导系数 MPTEMP,,,,,,,, MPTEMP,1,0 UIMP,1,REFT,,,30 !定义材料1的热膨胀系数的参考温度 MPDATA,ALPX,1,,1.06e-5 !定义材料1的热膨胀系数MPTEMP,,,,,,,, MPTEMP,1,0 MPDATA,EX,1,,206e9 !定义材料1的弹性模量 MPDATA,PRXY,1,,0.3 !定义材料1的泊松比 MPTEMP,,,,,,,, MPTEMP,1,0 MPDATA,DENS,2,,8900 !定义材料2的密度 MPTEMP,,,,,,,, MPTEMP,1,0
ANSYS命令流解释大全
A N S Y S命令流解释大 全 Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-
一、定义材料号及特性 mp,lab, mat, co, c1,…….c4 lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens） ex: 弹性模量 nuxy: 小泊松比 alpx: 热膨胀系数 reft: 参考温度 reft: 参考温度 prxy: 主泊松比 gxy: 剪切模量 mu: 摩擦系数 dens: 质量密度 mat: 材料编号（缺省为当前材料号） c 材料特性值，或材料之特性，温度曲线中的常数项 c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数二、定义DP材料： 首先要定义EX和泊松比：MP，EX，MAT，…… MP，NUXY，MAT，…… 定义DP材料单元表（这里不考虑温度）：TB，DP，MAT 进入单元表并编辑添加单元表：TBDATA，1，C TBDATA，2，ψ TBDATA，3，…… 如定义：EX=1E8，NUXY=，C=27，ψ=45的命令如下：
MP，EX，1，1E8 MP，NUXY，1， TB，DP，1 TBDATA，1，27 TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg 三、单元生死载荷步 !第一个载荷步 TIME,... !设定时间值（静力分析选项） NLGEOM,ON !打开大位移效果 NROPT,FULL !设定牛顿－拉夫森选项 ESTIF,... !设定非缺省缩减因子（可选） ESEL,... !选择在本载荷步中将不激活的单元 EKILL,... !不激活选择的单元 ESEL,S,LIVE !选择所有活动单元 NSLE,S !选择所有活动结点 NSEL,INVE !选择所有非活动结点（不与活动单 元相连的结点） D,ALL,ALL,0 !约束所有不活动的结点自由度（可 选） NSEL,ALL !选择所有结点 ESEL,ALL !选择所有单元
ansys命令流解释
对ansys主要命令的解释 本文给出了ansys主要命令的一些解释。 1， /PREP7 ! 加载前处理模块 2， /CLEAR,NOSTART ! 清除已有的数据, 不读入启动文件的设置(不加载初始化文件)初始化文件是用于记录用户和系统选项设置的文本文件 /CLEAR, START !清除系统中的所有数据,读入启动文件的设置/FILENAME, EX10.5 ! 定义工程文件名称 /TITLE, EX10.5 SOLID MODEL OF AN AXIAL BEARING ! 指定标题 4， F,2,FY,-1000 ! 在2号节点上施加沿着-Y方向大小为1000N 的集中力 6， FINISH ! 退出模块命令 7， /POST1 ! 加载后处理模块 8， PLDISP,2 ! 显示结构变形图,参数“2”表示用虚线绘制出原来结构的轮廓 9， ETABLE,STRS,LS,1 ! 用轴向应力SAXL的编号”LS,1”定义单元表STRS ETABLE, MFORX,SMISC,1 ! 以杆单元的轴力为内容, 建立单元表MFORX
ETABLE, SAXL, LS, 1 ! 以杆单元的轴向应力为内容, 建立单元表SAXL ETABLE, EPELAXL, LEPEL, 1 ! 以杆单元的轴向应变为内容, 建立单元表EPELAXL ETABLE,STRS_ST,LS,1 !以杆件的轴向应力“LS,1”为内容定义单元表STRS_ST ETABLE, STRS_CO, LS,1 !以杆件的轴向应力“LS,1”定义单元表STRS_CO ETABLE,STRSX,S,X ! 定义X方向的应力为单元表STRSX ETABLE,STRSY,S,Y ! 定义Y方向的应力为单元表STRSY *GET,STRSS_ST,ELEM,STEEL_E, ETAB, STRS_ST !从单元表STRS_ST中提取STEEL_E单元的应力结果，存入变量STRSS_ST; *GET, STRSS_CO,ELEM,COPPER_E,ETAB,STRS_CO”从单元表STRS_CO中提取COPPER_E单元的应力结果，存入变量STRSS_CO 10 FINISH !退出以前的模块 11, /CLEAR, START ! 清除系统中的所有数据,读入启动文件的设置 12 /UNITS, SI !申明采用国际单位制 14 /NUMBER, 2 !只显示编号, 不使用彩色 /NUMBER, 0 ! 显示编号, 并使用彩色 15 /SOLU ! 进入求解模块:定义力和位移边界条件,并求解 ANTYPE, STATIC ! 申明分析类型是静力分析(STATIC或者0)
ansys实例命令流-弹塑性分析命令流
/FILNAME,Elastic-Plasitc,1 /TITLE, Elastic-Plasitc Analysis !前处理。 /PREP7 !**定义梁单元189。 ET,1,BEAM189 !定义单元。 !**梁截面1。 SECTYPE, 1, BEAM, HREC, , 0 !定义梁截面。SECOFFSET, CENT SECDATA,50,100,6,6,6,6,0,0,0,0 !定义梁截面完成。 !**定义材料。 MPTEMP,,,,,,,, !定义弹塑性材料模型。MPTEMP,1,0 MPDATA,EX,1,,2.05e5 MPDATA,PRXY,1,,0.3 TB,BISO,1,1,2, TBTEMP,0 TBDATA,,150,18600,,,, !定义弹塑性材料模型。!**建立几何模型。 K,1, , , , K,2 ,900, K,3 ,,50 LSTR, 1, 2 !**网格划分。 FLST,5,1,4,ORDE,1 !定义网格密度。FITEM,5,1 CM,_Y,LINE LSEL, , , ,P51X CM,_Y1,LINE CMSEL,,_Y LESIZE,_Y1, , ,50, , , , ,1 !定义网格密度完成。CM,_Y,LINE !网格划分。 LSEL, , , , 1 CM,_Y1,LINE CMSEL,S,_Y CMSEL,S,_Y1 LATT,1, ,1, , 3, ,1 CMSEL,S,_Y CMDELE,_Y CMDELE,_Y1 LMESH, 1 !网格划分完成。 !施加载荷及求解。 FINISH /SOL
!**施加约束。 FLST,2,1,3,ORDE,1 !施加约束。FITEM,2,1 /GO DK,P51X, , , ,0,UX,UY,UZ,ROTX, , , FLST,2,1,3,ORDE,1 FITEM,2,2 /GO DK,P51X, , , ,0,UY,UZ,ROTX, , , , !施加约束完成。 !**加载。 FLST,2,50,2,ORDE,2 FITEM,2,1 FITEM,2,-50 SFBEAM,P51X,1,PRES,100, , , , , , LSWRITE,1, !定义载荷步1完成。FLST,2,50,2,ORDE,2 !定义载荷步2。FITEM,2,1 FITEM,2,-50 SFEDELE,P51X,1,PRES LSWRITE,2, !定义载荷步2完成。!设定求解步并求解。 LSSOLVE,1,2,1,
ANSYS-结构稳态(静力)分析之经典实例-命令流格式
ANSYS 结构稳态(静力)分析之经典实例-命令流格式.txt两人之间的感情就像织毛衣，建立 的时候一针一线，小心而漫长，拆除的时候只要轻轻一拉。。。。/FILNAME,Allen-wrench,1 ! Jobname to use for all subsequent files /TITLE,Static analysis of an Allen wrench /UNITS,SI ! Reminder that the SI system of units is used /SHOW ! Specify graphics driver for interactive run; for batch ! run plots are written to pm02.grph ! Define parameters for future use EXX=2.07E11 ! Young's modulus (2.07E11 Pa = 30E6 psi) W_HEX=.01 ! Width of hex across flats (.01m=.39in) *AFUN,DEG ! Units for angular parametric functions定义弧度单位 W_FLAT=W_HEX*TAN(30) ! Width of flat L_SHANK=.075 ! Length of shank (short end) (.075m=3.0in) L_HANDLE=.2 ! Length of handle (long end) (.2m=7.9 in) BENDRAD=.01 ! Bend radius of Allen wrench (.01m=.39 in) L_ELEM=.0075 ! Element length (.0075 m = .30 in) NO_D_HEX=2 ! Number of divisions on hex flat TOL=25E-6 ! Tolerance for selecting nodes (25e-6 m = .001 in) /PREP7 ET,1,SOLID45 ! 3维实体结构单元；Eight-node brick element ET,2,PLANE42 ! 2维平面结构；Four-node quadrilateral (for area mesh) MP,EX,1,EXX ! Young's modulus for material 1；杨氏模量 MP,PRXY,1,0.3 ! Poisson's ratio for material 1；泊松比 RPOLY,6,W_FLAT ! Hexagonal area创建规则的多边形 K,7 ! Keypoint at (0,0,0) K,8,,,-L_SHANK ! Keypoint at shank-handle intersection K,9,,L_HANDLE,-L_SHANK ! Keypoint at end of handle L,4,1 ! Line through middle of hex shape L,7,8 ! Line along middle of shank L,8,9 ! Line along handle LFILLT,8,9,BENDRAD ! Line along bend radius between shank and handle! 产生 一个倒角圆，并生成三个点 /VIEW,,1,1,1 ! Isometric view in window 1 /ANGLE,,90,XM ! Rotates model 90 degrees about X! 不用累积的旋转 /TRIAD,ltop /PNUM,LINE,1 ! Line numbers turned on LPLOT
ansys命令流
第一天目标： 熟悉ANSYS基本关键字的含义k --> Keypoints关键点l --> Lines线a --> Area 面v --> Volumes体e --> Elements单元n --> Nodes节点cm --> component组元et --> element type单元类型mp --> material property材料属性r --> real constant实常数d --> DOF constraint约束f --> Force Load集中力sf --> Surface load on nodes 表面载荷bf --> Body Force on Nodes体载荷ic --> Initial Conditions初始条件第二天目标： 了解命令流的整体结构,掌握每个模块的标识!文件说明段/BATCH/TILE,test analysis!定义工作标题/FILENAME,test!定义工作文件名/PREP7!进入前处理模块标识!定义单元,材料属性,实常数段ET,1,SHELL63!指定单元类型ET,2,SOLID45!指定体单元MP,EX,1,2E8!指定弹性模量MP,PRXY,1, 0.3!输入泊松比MP,DENS,1, 7.8E3!输入材料密度R,1, 0.001!指定壳单元实常数-厚度......!建立模型K,1,0,0,,!定义关键点 K,2,50,0,,K,3,50,10,,K,4,10,10,,K,5,10,50,,K,6,0,50,,A,1,2,3,4,5,6,!由关键点生成面......!划分网格ESIZE,1,0,AMESH, 1......FINISH!前处理结束标识/SOLU!进入求解模块标识!施加约束和载荷DL,5,,ALLSFL,3,PRES,1000SFL,2,PRES, 1000......SOLVE!求解标识FINISH!求解模块结束标识/POST1!进入通用后处理器标识....../POST26!进入时间历程后处理器……/EXIT,SAVE!退出并存盘以下是日志文件中常出现的一些命令的标识说明,希望能给大家在整理LOG文件时有所帮助/ANGLE!指定绕轴旋转视图/DIST!说明对视图进行缩放/DEVICE!设置图例的显示,如： 风格,字体等/REPLOT!重新显示当前图例/RESET!恢复缺省的图形设置/VIEW!设置观察方向/ZOOM!对图形显示窗口的某一区域进行缩放第三天生成关键点和线部分 1.生成关键点K,关键点编号,X坐标,Y坐标,Z坐标例：
ansys实例命令流-谱分析命令流
/FILNAME, Beam,1 ！定义工作文件名。 /TITLE, Beam Analysis ！定义工作标题。/PREP7 !定义单元。 ET,1,BEAM188 !定义材料属性。 MPTEMP,,,,,,,, MPTEMP,1,0 MPDATA,EX,1,,2.1e5 MPDATA,PRXY,1,,0.3 MPTEMP,,,,,,,, MPTEMP,1,0 MPDATA,DENS,1,,7.9e-6 ! 定义杆件截面■200。 SECTYPE, 1, BEAM, RECT, , 0 SECOFFSET, CENT SECDATA,10,10,0,0,0,0,0,0,0,0 !建立几何模型。 K,1, ,, , K,2,350,, , !生成立柱。 LSTR, 1, 2 !以上完成几何模型。 !以下进行网格划分。 FLST,5,1,4,ORDE,1 FITEM,5,1 CM,_Y,LINE LSEL, , , ,P51X CM,_Y1,LINE CMSEL,,_Y LESIZE,_Y1, , ,50, , , , ,1 !定义单元大小。!分配、划分平板结构。 LMESH, 1 !分析类型施加载荷并求解。 FINISH /SOLUTION ANTYPE,2 ！定义分析类型及求解设置。MSAVE,0 ！模态提取方法。
MODOPT,LANB,10 EQSLV,SPAR MXPAND,10, , ,0 ！模态扩展设置。 LUMPM,0 PSTRES,0 MODOPT,LANB,10,0,0, ,OFF MXPAND,10,0,0,1,0.001, !施加约束。 FLST,2,2,3,ORDE,2 FITEM,2,1 FITEM,2,-2 /GO DK,P51X, , , ,0,ALL, , , , , , !求解。 FINISH /SOL /STATUS,SOLU SOLVE !定义谱分析。 FINISH /SOLUTION ANTYPE,8 SPOPT,PSD,10,1 PSDUNIT,1,DISP,386.4, PSDFRQ,1, ,13.8,40,50.6,73,120 !定义谱—频率表。PSDFRQ,1, ,134,178,233, , PSDV AL,1,1,4,0.6,3,5 PSDV AL,1,6,2,6, , FLST,2,2,1,ORDE,2 !施加谱。 FITEM,2,1 FITEM,2,-2 D,P51X,UX,1.0 PFACT,1,BASE, !计算PSD激励参与系数。PSDRES,DISP,REL !设置输出选项。PSDRES,VELO,OFF PSDRES,ACEL,OFF
ANSYS命令流(入门必备)
ANSYS命令集 /EXIT,Slab,Fname,Ext,Dir Slab=ALL 保存所有资料 Slab=NOSA VE所有更改资料不保存 Slab=MODEL保存实体模型，有限元 模型，负载的资料（系统默认）例：/EXIT，ALL -------------------------------------------------------- /FILNAM，Fname Fname=工作文件名称，不要扩展名例：/FILNAM，Sanpangzi --------------------------------------------------------/SA VE,Fname,Ext,Dir 保存目前所有的Datebase资料，即 更新Jobname.db --------------------------------------------------------/RESUME,Fname,Ext,Dir,NOPAR 回到最后SA VE时的Datebase 状态 --------------------------------------------------------/CLEAR 清除所有Datebase资料 -------------------------------------------------------- LOCAL，KCN，KCS，XC，YC，ZC，THXY，THYZ，THZX，PAR1，PAR2 定义区域坐标系统 KCN 区域坐标系统代号，大于10的任何号码
KCS=0，1，20=笛卡儿坐标1=圆柱坐标2=球面坐标XC，YC，ZC 该区域坐标原点与整体坐标原点的关系 THXY，THYZ，THZX 该区域坐标与整体坐标XYZ轴的关系例：LOCAL，11，1，1，1，0 -------------------------------------------------------- CSYS，0，1，2声明当前坐标系统 例：CSYS，0 -------------------------------------------------------- /UNITS，LABEL 声明系统分析时所用的单位 LABEL=SI (米，千克，秒) LABEL=CGS (厘米，克，秒) LABEL=BFT (英尺) LABEL=BIN (英寸) 例：LABEL，SI -------------------------------------------------------- /PREP7进入通用前处理器-------------------------------------------------------- N，NODE，X，Y，Z，THXY，THYZ，THZX 定义节点NODE 节点号码X，Y，Z 节点在当前坐标系中位置 例：N，1，2，3，4 -------------------------------------------------------- NDELE，NODE1，NODE2，NINC 删除已建立的节点
几个ansys经典实例(长见识)
平面问题斜支座的处理 如图5-7所示，为一个带斜支座的平面应力结构，其中位置2及3处为固定约束，位置4处为一个45o的斜支座，试用一个4节点矩形单元分析该结构的位移场。 (a)平面结构(b)有限元分析模型 图5-7 带斜支座的平面结构 基于ANSYS平台，分别采用约束方程以及局部坐标系的斜支座约束这两种方式来进行处理。 (7) 模型加约束 左边施加X,Y方向的位移约束 ANSYS Main Menu: Solution →Define Loads →Apply →-Structural→Displacement On Nodes →选取2，3号节点→OK →Lab2: All DOF(施加X,Y方向的位移约束) →OK 以下提供两种方法处理斜支座问题，使用时选择一种方法。 ?采用约束方程来处理斜支座 ANSYS Main Menu：Preprocessor →Coupling/ Ceqn →Constraint Eqn ：Const :0, NODE1:4, Lab1: UX,C1:1,NODE2:4,Lab2:UY,C2:1→OK 或者?采用斜支座的局部坐标来施加位移约束 ANSYS Utility Menu：WorkPlane →Local Coordinate System →Create local system →At specified LOC + →单击图形中的任意一点→OK →XC、YC、ZC分别设定为2，0，0,THXY：45 →OK ANSYS Main Menu：Preprocessor →modeling →Move / Modify →Rotate Node CS →To active CS → 选择4号节点 ANSYS Main Menu：Solution →Define Loads →Apply →Structural →Displacement On Nodes →选取4号节点→OK →选择Lab2:UY(施加Y方向的位移约束) →OK 命令流； !---方法1 begin----以下的一条命令为采用约束方程的方式对斜支座进行处理 CE,1,0,4,UX,1,4,UY,-1 !建立约束方程(No.1): 0=node4_UX*1+node_UY*(-1) !---方法1 end --- !--- 方法2 begin --以下三条命令为定义局部坐标系，进行旋转，施加位移约束 !local,11,0,2,0,0,45 !在4号节点建立局部坐标系 !nrotat, 4 !将4号节点坐标系旋转为与局部坐标系相同 !D,4,UY !在局部坐标下添加位移约束 !--- 方法2 end
ansys命令流最全详细介绍二
三 生成关键点和线部分 1.生成关键点 K,关键点编号,X坐标,Y坐标,Z坐标 例:K,1,0,0,0 2.在激活坐标系生成直线 LSTR,关键点P1,关键点P2 例LSTR,1,2 3.在两个关键点之间连线 L,关键点P1,关键点P2 例L,1,2 注:此命令会随当前的激活坐标系不同而生成直线或弧线 4.由三个关键点生成弧线 LARC,关键点P1,关键点P2,关键点PC,半径RAD 例LARC,1,3,2,0.05 注:关键点PC是用来控制弧线的凹向 5.通过圆心半径生成圆弧
CIRCLE,关键点圆心,半径RAD,,,,圆弧段数NSEG 例:CIRCLE,1,0.05,,,,4 6.通过关键点生成样条线 BSPLIN,关键点P1,关键点P2,关键点P3,关键点P4,关键点P5,关键点P6 例:BSPLIN,1,2,3,4,5,6 7.生成倒角线 LFILLT,线NL1,线NL2,倒角半径RAD 例LFILLT,1,2,0.005 8.通过关键点生成面 A,关键点P1,关键点P2,关键点P3,关键点P4,关键点P5,关键点P6,P7,P8... 例:A,1,2,3,4 9.通过线生成面 AL,线L1,线L2,线L3,线L4,线L5,线L6,线L7,线L8,线L9,线L10 例:AL,5,6,7,8 10.通过线的滑移生成面
ASKIN,线NL1,线NL2,线NL3,线NL4,线NL5,线NL6,线NL7,线NL8,线NL9 例:ASKIN,1,4,5,6,7,8 注:线1为滑移的导向线 四 目标:掌握常用的实体-面的生成 生成矩形面 1.通过矩形角上定位点生成面 BLC4,定位点X方向坐标XCORNER,定位点Y方向坐标YCORNER,矩形宽度WIDTH,矩形高度HEIGHT,矩形深度DEPTH 例:BLC4,0,0,5,3,0 2.通过矩形中心定位点生成面 BLC5,定位点X方向坐标XCENTER,定位点Y方向坐标YCENTER,矩形宽度WIDTH,矩形高度HEIGHT,矩形深度DEPTH 注:与上条命令的不同就在于矩形的定位点不一样 例:BLC5,2.5,1.5,5,3,0 3.通过在工作平面定义矩形X.Y坐标生成面 RECTNG,矩形左边界X坐标X1,矩形右边界X坐标X2,矩形下边界Y
ANSYS建模apdl命令流实例应用
大桥全长2996.8m，其中主桥采用跨度为101.5+188.5+580+217.5+159.5+116m的钢桁梁斜拉桥；非通航孔正桥采用6孔跨径64m预应力混凝土简支箱梁；东引桥采用16孔梁长32.6m预应力混凝土简支箱梁；跨大堤桥采用48.9+86+48.8m预应力混凝土连续箱梁；西引桥采用15孔梁长32.6m预应力混凝土简支梁及2孔梁长24.6m预应力混凝土简支梁，其中宁安线采用箱梁，阜景线采用T梁。 主桥采用103+188.5+580+217.5+159.5+117.5m两塔钢桁斜拉桥方案，全长1366m。主梁为三片主桁钢桁梁，桁间距2x14m，节间长14.5m，桁高15m。主塔为钢筋混凝土结构，塔顶高程+204.00m，塔底高程-6.00m，斜拉索为空间三索面，立面上每塔两侧共18对索，全桥216根斜拉索。所有桥墩上均设竖向和横向约束，4#塔与主梁之间设纵向水平约束，3#塔与梁间使用带限位功能的粘滞阻尼器。主梁为”N”字型桁式，横向采用三片桁结构，主桁的横向中心距各为14m，桁高15m，节间距14.5m[2]。 结构构造 主桥采用两塔钢桁斜拉桥方案，主梁为三片主桁钢桁梁，主桁上下弦杆均为箱型截面，上弦杆内高1000mm，内宽1200mm，板厚20～48mm。下弦杆内高1400mm，宽1200mm，板厚20～56mm。下弦杆顶板向桁内侧加宽700mm与整体桥面板焊接。腹杆主要采用H型截面。H型杆件宽1200mm，高720和760mm，板厚20～48mm。根据不同的受力区段选用不同的杆件截面，在辅助墩附近的压重区梁段，腹杆采用箱型截面杆件。主桁采用焊接杆件，整体节点。在节点外以高强度螺栓拼接的结构形式，上下弦杆四面等强对接拼装。H型腹杆采用插入式连接。箱型腹杆采用四面与主桁节点对拼的连接形式。主桁拼接采用M30高强螺栓。
Ansys命令流大全(整理)
1、A,P1,P2,P3,P4,P5,P6,P7,P8,P9 此命令用已知的一组关键点点（P1~P9 ）来定义面（Area）， 最少使用三个点才能围成面，同时产生转围绕些面的线。 点要依次序输入，输入的顺序会决定面的法线方向。 如果超过四个点，则这些点必须在同一个平面上。Men uPaths:Ma inMenu >Preprocessor>Cre ate>Arbitrary>ThroughKPs 2、G ABBR，Abbr,String ――定义一个缩略语. Abbr:用来表示字符串"String "的缩略语，长度不超过8个字符. String :将由"Abbr "表示的字符串，长度不超过6 0个字符. 3、A BBRES，Lab，Fname，EGt —从一个编码 文件中读出缩略语. Lab :指定读操作的标题， NEW :用这些读出的缩略语重新取代当前的缩略语（默认） CHANGE :将读出的缩略语添加到当前缩略语阵列，并替代现存同名的缩略语. EGt:如果"Fname "是空的，则缺省的扩展命是"ABBR". 4、ABBSAV , Lab , Fname , EGt —将当前的 缩略语写入一个文本文件里 Lab :指定写操作的标题，若为ALL，表示将所有 的缩略语都写入文件（默认） 5、 add,ir,ia,ib,ic,name,--,--,facta,factb,f actc 将ia,ib,ic变量相加赋给ir变量 ir,ia,ib,ic :变量号 name:变量的名称 6、 Adele,na1,na2,ninc,kswp ! kswp=O 时只 删除掉面积本身，=1时低单元点一并删除。 7、 Adrag ,n 11, nl2, nl3, nl4, nl5, nl6, nlp1, nlp2, nlp3 ,n lp4, nlp5, nlp6 !面积的建立，沿某组线段路径，拉伸而成。 8、Afillt,na1,na2,rad !建立圆角面积，在两相 交平面间产生曲面，rad为半径。 9、GAFUN，Lab 在参数表达式中，为角度函数指定单位.
ANSYS 命令流解释大全
一、定义材料号及特性 mp,lab, mat, co, c1,…….c4 lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens） ex: 弹性模量 nuxy: 小泊松比 alpx: 热膨胀系数 reft: 参考温度 reft: 参考温度 prxy: 主泊松比 gxy: 剪切模量 mu: 摩擦系数 dens: 质量密度 mat: 材料编号（缺省为当前材料号） c 材料特性值，或材料之特性，温度曲线中的常数项 c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数二、定义DP材料： 首先要定义EX和泊松比：MP，EX，MAT，…… MP，NUXY，MAT，…… 定义DP材料单元表（这里不考虑温度）：TB，DP，MAT 进入单元表并编辑添加单元表：TBDATA，1，C TBDATA，2，ψ TBDATA，3，……
如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下： MP，EX，1，1E8 MP，NUXY，1，0.3 TB，DP，1 TBDATA，1，27 TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg 三、单元生死载荷步 !第一个载荷步 TIME,... !设定时间值（静力分析选项） NLGEOM,ON !打开大位移效果 NROPT,FULL !设定牛顿－拉夫森选项 ESTIF,... !设定非缺省缩减因子（可选） ESEL,... !选择在本载荷步中将不激活的单元 EKILL,... !不激活选择的单元 ESEL,S,LIVE !选择所有活动单元 NSLE,S !选择所有活动结点 NSEL,INVE !选择所有非活动结点（不与活动单 元相连的结点） D,ALL,ALL,0 !约束所有不活动的结点自由度（可 选） NSEL,ALL !选择所有结点
ansys实例命令流-实体梁分析命令流
/FILNAME,SolidBeam ,1 !定义工作文件名。/TITLE,SolidBeam Analysis !定义工作标题。/PREP7 ET,1,SOLID95 !定义材料属性。 MPTEMP,,,,,,,, !定义材料属性。MPTEMP,1,0 MPDATA,EX,1,,2.06e5 MPDATA,PRXY,1,,0.3 !建立几何模型 K,1,,,, K,2,450,,, K,3,450,-55,, K,4,,-100,, FLST,2,4,3 FITEM,2,1 FITEM,2,2 FITEM,2,3 FITEM,2,4 A,P51X VOFFST,1,45, , !网格划分。 FLST,5,4,4,ORDE,2 FITEM,5,9 FITEM,5,-12 CM,_Y,LINE LSEL, , , ,P51X CM,_Y1,LINE CMSEL,,_Y LESIZE,_Y1, , ,3, , , , ,1 !* FLST,5,4,4,ORDE,4
FITEM,5,2 FITEM,5,4 FITEM,5,6 FITEM,5,8 CM,_Y,LINE LSEL, , , ,P51X CM,_Y1,LINE CMSEL,,_Y LESIZE,_Y1, , ,6, , , , ,1 !* FLST,5,4,4,ORDE,4 FITEM,5,1 FITEM,5,3 FITEM,5,5 FITEM,5,7 CM,_Y,LINE LSEL, , , ,P51X CM,_Y1,LINE CMSEL,,_Y LESIZE,_Y1, , ,30, , , , ,1 !* CM,_Y,VOLU VSEL, , , , 1 CM,_Y1,VOLU CHKMSH,'VOLU' CMSEL,S,_Y !* VSWEEP,_Y1 CMDELE,_Y CMDELE,_Y1 CMDELE,_Y2 !加载。
ANSYS_结构稳态(静力)分析之经典实例-命令流格式
/FILNAME,Allen-wrench,1 ! Jobname to use for all subsequent files /TITLE,Static analysis of an Allen wrench /UNITS,SI ! Reminder that the SI system of units is used /SHOW ! Specify graphics driver for interactive run; for batch ! run plots are written to pm02.grph ! Define parameters for future use EXX=2.07E11 ! Young's modulus (2.07E11 Pa = 30E6 psi) W_HEX=.01 ! Width of hex across flats (.01m=.39in) *AFUN,DEG ! Units for angular parametric functions定义弧度单位 W_FLAT=W_HEX*TAN(30) ! Width of flat L_SHANK=.075 ! Length of shank (short end) (.075m=3.0in) L_HANDLE=.2 ! Length of handle (long end) (.2m=7.9 in) BENDRAD=.01 ! Bend radius of Allen wrench (.01m=.39 in) L_ELEM=.0075 ! Element length (.0075 m = .30 in) NO_D_HEX=2 ! Number of divisions on hex flat TOL=25E-6 ! Tolerance for selecting nodes (25e-6 m = .001 in) /PREP7 ET,1,SOLID45 ! 3维实体结构单元；Eight-node brick element ET,2,PLANE42 ! 2维平面结构；Four-node quadrilateral (for area mesh) MP,EX,1,EXX ! Young's modulus for material 1；杨氏模量 MP,PRXY,1,0.3 ! Poisson's ratio for material 1；泊松比 RPOLY,6,W_FLAT ! Hexagonal area创建规则的多边形 K,7 ! Keypoint at (0,0,0) K,8,,,-L_SHANK ! Keypoint at shank-handle intersection K,9,,L_HANDLE,-L_SHANK ! Keypoint at end of handle L,4,1 ! Line through middle of hex shape L,7,8 ! Line along middle of shank L,8,9 ! Line along handle LFILLT,8,9,BENDRAD ! Line along bend radius between shank and handle! 产生一个倒角圆，并生成三个点 /VIEW,,1,1,1 ! Isometric view in window 1 /ANGLE,,90,XM ! Rotates model 90 degrees about X! 不用累积的旋转 /TRIAD,ltop /PNUM,LINE,1 ! Line numbers turned on LPLOT ! Line numbers off !
