最全的开关接线图和时间控制电路详解
最全的开关接线图（单控、双控、三控）
2天前装修工艺大师
最齐全的电工接线图，一位，二位，三位，四位开关插座接线图和实物接线图，总之应有尽有的图，不过小编在这提醒大家，安全一定要放在首位，任何不安全的情况下都不要去尝试，电是无情的，生命是宝贵的，不要有任何的侥幸心理，记住安全最重要！
开关接线图
一开单控开关接线图
二三开连体单控开关接线图
四开连体单控开关接线图
二三开单控开关接线图
四开单控开关接线图
一开五孔单控插座接线图
一开五孔单控插座接线图
二开五孔单控插座接线图
一开控双灯接线图：
双开控一灯接线图
三开控一灯接线图
相序保护器接线图
相序保护器 相序保护器是一种自动相序判别的保护继电器，保证一些特殊机电设备因为电源相序接反后倒转而导致事故或设备损坏。如电梯，如果电源在维修后相序出错会导致事故的发生，必须在控制回路接入相序保护器，保证相序无误。空调压缩机，也有采用相序保护器，保证压缩机不至于在维修后发生反转的情况。 相序保护器图 一般情况下，电动机工作的接线顺序是有规定的，如果由于某种原因，导致相序发生错乱，电动机将无法正常工作甚至损坏。相序保护就是为了防止这类事故发生。 相序保护可采用相序继电器，当电路中相序与指定相序不符时，相序继电器将触发动作，切断控制电路的电源从而达到切断电动机电源、保护电动机的目的。 相序保护器优点
相序保护器是一种多功能三相电源系统或三相用电设备的监测和保护仪器。 相序保护器可实时显示三相电源电压、并可在电源发生过压保护、欠压保护、缺相保护、不平衡保护、错相保护等故障时通过继电器输出的形式,给用户提供报警输出和保护电路动作输出的触点控制信号，起到报警和保护作用。集三相电压显示、过电压保护、欠电压保护、缺相保护（断相保护）、电压不平衡保护、相序保护（错相保护）于一体，采用功能强大的微处理器芯片和非易失存储技术，显示采用高清晰超宽温中文液晶，具有功能齐全，性能稳定，显示直观、操作简便的特点。 相序保护器工作原理 取样三相电源并进行处理，在电源相序和保护器端子输入的相序相符的情况下，其输出继电器接通，设备主控制回路接通。当电源相序发生变化时，相序不符，输出继电器无法接通，从而保护了设备，避免事故的发生。 三相电源依次接入保护器的U,V,W(有的是R,S,T)三个接线点，相序保护器的辅助触点一般有一常开一常闭。接入控制回路中，具体接常开还是常闭根据控制原理或者接线图来接，.当相序错误或者缺相的时候保护器的辅助触点动作常开变常闭，常闭变常开。若起到保护作用，应该接常闭触点。 相序保护器操作指南 1、把三相电源的三相四线分别接入相序保护器的L1、L 2、L 3、N端。 2、相序保护器的常开、常闭输出端，分别接入控制设备的回路。详见相序保护器接线示意图 3、设置参数，把连接好的相序保护器通上三相电，液晶屏显示其中一相的电压。 （1）相序保护器正常情况下，按一下R/设置键，进入设置状态，设置字符闪烁，此时液晶屏上显示设置和相序字样，按▲或▼键可选择是否启用相序保护功能，ON表示开启，OFF 表示关闭。 （2）再按一下相序保护器的R/设置键，设置过电压值，液晶屏上显示设置和过压字样，按▲或▼ 键设置过电压值，过电压值在220V～300V范围内设置，步进量为1V；再按一次R/设置键，设置过电压动作时间（单位为秒），动作时间 可在0.1～20秒范围之间设置,步进量为0.1秒。接线示意图 （3）再按一下相序保护器的R/设置键，设置欠电压值，液晶屏上显示设置和欠压字样，按▲或▼ 键设置欠电压值，欠电压值在150V～220V范围内设置，步进量为1V；再按一次R/ 设置键，设置过电压动作时间（单位为秒），动作时间可在0.1～20秒范围之间设置,步进量为0.1秒。 （4）再按一下相序保护器的R/设置键，液晶屏上显示End字样，本次设置完成。 （5）当相序保护器发生电源过压、欠压、缺相、错相、不平衡等故障时，液晶屏上分别闪烁显示过压、欠压、缺相、相序、不平衡等字样，如果故障时间超过设置的动作时间，过压、欠压、缺相、相序、不平衡等字样保持常亮，同时显示故障时的电压值，这时输出触点转换。（6）由于相序保护器缺相、错相故障属于不可自动恢复性故障；故发生缺相、错相故障时，
最详细的家庭装修开关插座布置表
最详细的家庭装修开关插座布置表 首先解释一下一些常见概念！ 1、多位开关：几个开关并列，各自控制各自的灯。往往也称：双联、三联，或一开、四开等。 2、双控开关：二个开关在不同位置可控制同一盏灯，如位于楼梯口、大厅、床头等，需预先布线。 3、夜光开关：开关上带有荧光或微光指示灯，便于夜间寻找位置。注意：带灯开关较贵，与日光灯、吸顶灯配合使用时，会有灯光闪烁现象；荧光几年以后则会变暗。 4、调光开关：可开关并可通过旋钮调节灯光强弱。注意：不能与节能灯配合使用。 5、10A：满足家庭内普通电器用电限额。 6、16A：满足家庭内空调或其它大功率电器，注意：电器的插头规格。 7、插座带开关：可以控制插座通断电；也可以单独作为开关使用。多用于常用电器处，如微波炉、洗衣机等，还有用于镜前灯。
8、边框、面板：组装式开关插座，可以调换颜色，拆装方便。 9、空白面板：用来封蔽墙上预留的查线盒，或弃用的墙孔。 10、暗盒：安装于墙体内，走线前都要预埋。 11、146型：宽是普通开关插座二倍，如有些四位开关、十孔插座等。注意：长型暗盒才能安装。 12、多功能插座：可以兼容老式的圆脚插头、方脚插头等等。 13、专用插座：英式方孔、欧式圆脚、美式电话插座、带接地插座等。 14、特殊开关：遥控开关、声光控开关、遥感开关等。 15、信息插座：指电话、电脑、电视插座。因后端的接插模块正牌货市场价很高，所以都较贵。 16、宽频电视插座：(5-1000MHZ)适应个别小区高频有线电视信号。 17、TV-FM插座：功能与电视插座一样，多出的调频广播功能用的很少。 18、串接式电视插座：电视插座面板后带一路或多路电视信号分配器。 看下表：
开关电源各模块原理实图讲解
开关电源原理 一、开关电源的电路组成： 开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM F3、FDG1组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值 降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。 ②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及 杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。 当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪 涌电流。因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是 负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。 ③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。若C5 容量变小，输出的交流纹波将增大。
时Q2导通。如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增 大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。 三、功率变换电路： 1、MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET（MOS管），是利用半导 体表面的电声效应进行工作的。也称为表面场效应器件。由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。 2、常见的原理图： 3、工作原理： R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS管并接，使开关管电压应力减少，EMI减少，不发生二次击穿。在开关管Q1关断时，变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。从R3测得的电流峰值信号参与当前工作周波的占空比控制，因此是当前工作周波的电流限制。当R5上的电压达到1V时，UC3842停止工作，开关管Q1立即关断。 R1和Q1中的结电容C GS、C GD一起组成RC网络，电容的充放电直接影响着开关管的开关速度。R1过小，易引起振荡，电磁干扰也会很大；R1过大，会降低开关管的开关速度。Z1通常将MOS管的GS电压限制在18V以下，从而保护了MOS管。 Q1的栅极受控电压为锯形波，当其占空比越大时，Q1导通时间越长，变压器所储存的能量
各内开关接线图
各内开关接线图 交流接触器两个控制按钮接线图 电动机正反转控制接线图，而且是采用按钮加接触器辅助触电的双重互锁，带自保持的控制方式，控制回路电压为线电压。从原理上看是没有问题的，能够实现基本功能。但是我觉得热继电器的常闭接点一般都接在接触器线圈与电源“2”之间，这样做的目的是当热继电器动作以后其常闭接点断开，此时整个控制回路除了SB1的一端（“1”）以及热继电器常闭接点的一端（“2”）带电以外，其他元件都不带电，特别是接触器的线圈是不带电的，既有效的减少了人员因为检查动作原因而触电的危险又能使线圈彻底断电。因为通常热继电器动作都是由于主回路电流长时间过大，使得继电器内双金属片温度达到动作值后保护动作而切断主回路，达到保护电动机以及接触器的目的。 那就在远方再设置一套用来控制正反转的启动按钮与图中对应的SB1 SB2并联，停止按钮和SB3串联就行了。
HY2-15倒顺开关接线图 倒正开关接三相比较简单，一边三接点接三相电源，另一边接三相电机。 接单相的比较麻烦，如图， 补充回答：
接单相电机如图； 图1图2是一般单相电机正反转盒内接线图， 图1正转；黑U1与红V1 连接，绿Z2与黄U2连接， 图2反转；黑U1与绿Z2连接，红V1与黄U2连接； 单相电机正反转盒内接出4根线，黑U1 红V1 绿Z2 黄U2 进入倒顺开关，如上图；
外接电源AB两根线接1 和6，4和5用一段导线相连，其他2 3 5 6 接单相电机正反转盒内接出的4根线，黑U1 红V1 绿Z2 黄U2 按图接好通电即可到顺使用了。 带接触器的自锁按钮接线图
给排水泵控制箱接线图
接近开关原理及接线图
电容/电感/霍尔式接近开关的工作原理 1、电感式接近开关工作原理 电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体。工作流程方框图及接线图如下所示：
2、电容式接近开关工作原理 电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。这种接近开关的检测物体，并不限于金属导体，也可以是绝缘的液体或粉状物体,在检测较低介电常数ε的物体时，可以顺时针调节多圈电位器（位于开关后部）来增加感应灵敏度，一般调节电位器使电容式的接近开关在0.7-0.8Sn的位置动作。工作流程方框图及接线图如下所示：
3、霍尔式接近开关工作原理 当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。两端具有的电位差值称为霍尔电势U， 其表达式为U=K·I·B/d其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场（洛伦慈力Lorrentz）的磁感应强度，d是薄片的厚度。 由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。我门销售的霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。 霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度（如B1）时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。输出端一般采用晶体管输出，和接近开关类似有NPN、PNP、常开型、常闭型、锁存型（双极性）、双信号输出之分。 霍尔开关具有无触电、低功耗、长使用寿命、响应频率高等特点，内部采用环氧树脂封灌成一体化，所以能在各类恶劣环境下可靠的工作。霍尔开关可应用于接近开关，压力开关，里程表等，作为一种新型的电器配件。 霍尔开关的功能类似干簧管磁控开关，但是比它寿命长，响应快无磨损，而且安装时要注意磁铁的极性，磁铁极性装反无法工作。 内部原理图及输入/输出的转移特性和接线图如下所示：
常用家庭装修开关插座图集
实用开关插座图 第三，提醒大家，开关需要分单控和双控，单控只能在一个地方开关，双控是可以在一个地方开，另一个地方关，反过来也一样，但是所有的双控都可以当作单控使用，使用双控必须先布线（每路三个接线柱），订购的朋友一定要记得咨询电工有没有使用到双控开关（简单的说就是两个不同的地方可以控制同一个灯的就是双控），为了朋友们买到之后能辨别出双控与单控，大家注意，单控开关的按钮的上面有着红点，双控是没有红点的，后座上，单控是二个接线柱，双控是三个接线柱一组。 第四，关于三孔插座，三孔插座有10A的和16A的，还有着带开关和不带开关的区别，家中常用的电器都是普通的10A电流，家中最常用的就是五孔插座（10A）在此回答几个问题，首先带开关的三孔插座上的开关可以控制三孔的电源，也可以用作照明开关使用（具体与电工接线和实际需要有关，都是可以自由控制）空调插座（只有三孔或者三孔带开关）一般是1P 使用10A的，1.5P-2.5P的使用16A的，3P的柜机空调（厂家一般是没有配置插头的）需要使用25A三相四线插座（使用其中的三线即可）或者使用空气开关直接控制。具体空调配置多少A电流可以根据空调上佩带的插头标示来配置，大功率的电热水器也有可能使用到16A 或者20A的插座（具体看插头标示），由于10A的三孔和16A的三孔的插孔距离和大小都是不一样的，使用普通的插头不能插入16A的插座，使用16A的插头同样也不能插入10A的普通插座。所以不能共用插座面板，多大的脚穿多大的鞋，hoho~~ 第五，宽频电视和普通电视，这两种都是电视插座，都是一样使用的，普通电视插座是插线口，宽频电视是螺旋的，都是一样使用，只是宽频的信号比普通的接收广（5-5000hz），价格也要高很多，另外宽频电视适合高清的数字电视使用，还可以连接电脑使用的，需要连接
QBZ-80N开关原理详解培训资料
Q B Z-80N开关原理详 解
本教程为《防爆磁力启动器原理与维修》系列教程之一 QBZ-80N 开关的作用 QBZ-80开关的原理与维修讲完啦，我们现在讲QBZ-80N开关。这两种开关在型号上，只差了一个N字，那么这个N字代表什么意思哪。 N：代表可逆。即80N开关可以方便的使所控制的电机正转和反转。 举个例子： 上图中的绞车，是在上山的时候牵引矿车常用的设备。当牵引矿车上坡时，电机要正转。当下放矿车时，电机要反转。 电机正转与反转是通过换相实现的。 如上图，左图，假如电机按照U、V、W的相续接线电机正转，那么，你只要随便调换两根线的位置如V、U、W进行接线，电机就会反转。当然，我们不可能每改变一次电机的旋转方向，就到电机接线柱上去改接线，这也太麻烦了。 我们是通过两个接触器的切换来实现电机的正反转的。
上图中，当KM1吸合时，L1与U相连，L2与V相连、L3与W相连。当KM2吸合时，L1变为与W相连、L2不变，还是与V相连，L3变为与U相连。这就相当于改变了U与W的接线位置。从而改变了电机的旋转方向。 这就是80N开关的换相原理，他主要应用于控制需要频繁改变电机旋转方向的设备。 对于不经常改变电机旋转方向的设备，当偶尔需要改变一下旋转方向时，可以使用80、120等开关的隔离换向开关进行换向。 QBZ-80N开关原理 在上一贴，我们讲了QBZ-80N开关主电路换相的原理： 这一贴，我们来讲控制电路：
第一张图是QNZ-80N开关的原理图，第二张图是一个开关的本体，第三张是一个双联控制按钮。 主回路中的ZC、FC 接触器换相的原理，上一贴已经讲了，这里不再赘述。HK 是隔离开关，JDB-80电动机综合保护器与RC阻容保护等原理都与前几贴讲的80开关的原理是一样的，在这里也不讲了。 说说控制电路：
开关常见接线方法
开关常见接线方法： 单控开关接线方法： 1、单控一开接线方法： 火线接L L1接控制线直接连到灯具 2单控二开接线方法： 火线分别接到L1 L2 L11 L21分别接控制线直接连到灯具 3、单控三开接线方法： 火线分别接到L1 L2 L3 L11 L21 L31分别接控制线直接连到灯具 4、单控四开接线方法： 火线分别接到L1 L2 L3 L4 L11 L21 L31 L41分别接控制线直接连到灯具 双控开关接线方法： 1、双控一开接线方法： 火线接其一开关L 双控线分别由一个开关的L1接到配对开关的L1，L2接到配对开关L2，连接灯具控制线接到另一配对开关的L 2、双控二开接线方法： 双控二开由两个双控一开组成，L1 L11 L12和L2 L21 L22为两个独立的回路，接方参照双控一开 3、双控三开接线方法： 双控三开由三个双控一开组成，L1 L11 L12和L2 L21 L22和L3 L31 L32为三个独立的回路，接方参照双控一开 4、双控二开接线方法： 双控二开由两个双控一开组成，L1 L11 L12和L2 L21 L22和L3 L31 L32和L4 L41 L42为两个独立的回路，接方参照双控一开 单控一开带五孔插座接线方法： 火线接到L 再从L1接到Lc 零线接到N 地线接到E（如果没有地线可以不接） 触摸开关接线方法： 1、单控一开接线方法： 火线接L 控制线从L2接到灯具 2、单控二开接线方法： 火线接L 控制线分别从L1 L2接到灯具 3、单控三开接线方法： 火线接L 控制线分别从L1 L2 L3接到灯具 4、双控一开接线方法： 火线接L 双控线由一个开关的A接到另一个开关的A，一个开关的B接到另一个开关的B, 接灯具的控制线接到另一个开关的L2 通电30秒后按住接火线的触摸开关5秒以上，听到“嘀”的一声则配对成功。 5、双控二开接线方法： 火线接L 双控线由一个开关的A接到另一个开关的A，一个开关的B接到另一个开关的B, 接灯具的控制线接到另一个开关的L1 和L2，通电30秒后按住接火线的触摸开关5秒以上，听到“嘀”的一声则配对成功。
最新各内开关接线图
各内开关接线图
各内开关接线图 交流接触器两个控制按钮接线图 电动机正反转控制接线图，而且是采用按钮加接触器辅助触电的双重互锁，带自保持的控制方式，控制回路电压为线电压。从原理上看是没有问题的，能够实现基本功能。但是我觉得热继电器的常闭接点一般都接在接触器线圈与电源“2”之间，这样做的目的是当热继电器动作以后其常闭接点断开，此时整个控制回路除了SB1的一端（“1”）以及热继电器常闭接点的一端（“2”）带电以外，其他元件都不带电，特别是接触器的线圈是不带电的，既有效的减少了人员因为检查动作原因而触电的危险又能使线圈彻底断电。因为通常热继电器动作都是由于主回路电流长时间过大，使得继电器内双金属片温度达到动作值后保护动作而切断主回路，达到保护电动机以及接触器的目的。 那就在远方再设置一套用来控制正反转的启动按钮与图中对应的SB1 SB2并联，停止按钮和SB3串联就行了。
HY2-15倒顺开关接线图 倒正开关接三相比较简单，一边三接点接三相电源，另一边接三相电机。接单相的比较麻烦，如图， 补充回答：
接单相电机如图； 图1图2是一般单相电机正反转盒内接线图， 图1正转；黑U1与红V1 连接，绿Z2与黄U2连接，
图2反转；黑U1与绿Z2连接，红V1与黄U2连接； 单相电机正反转盒内接出4根线，黑U1 红V1 绿Z2 黄U2 进入倒顺开关，如上图； 外接电源AB两根线接1 和 6，4和5用一段导线相连，其他2 3 5 6 接单相电机正反转盒内接出的4根线，黑U1 红V1 绿Z2 黄U2 按图接好通电即可到顺使用了。 带接触器的自锁按钮接线图

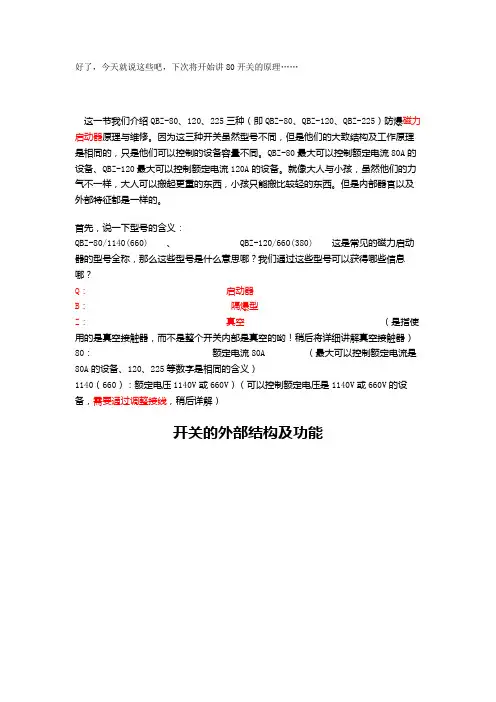

80开关工作原理详解
1996年技工学校井下电钳专业毕业后，进入煤矿从事防爆低压电器设备的维修工作，至今已有16年了。16年来，从一个什么也不懂的新工人，到现在熟练掌握了各种防爆设备的原理结构以及常见故障的维修。这期间，走了不少的弯路。每当我遇到疑难问题，想从书上找到答案的时候，却找不到关于维修防爆开关的图书，而网上的资料也是少之又少。只能抱着产品说明书、原理图、再结合其他的电工类图书对遇见的故障进行分析、解决。 为了让在煤矿工作的电工朋友们，尤其是新进入煤矿的电工朋友，尽快的了解防爆磁力启动器以及其他防爆设备的原理、结构、用途和常见的故障与维修。我将这16年来学习到的关于防爆电器的知识以及在工作中总结的维修经验与技巧在这里与整理出一套教程《防爆磁力启动器原理与维修》与大家分享。 我计划这套教程从简单的80防爆开关开始讲、然后讲解80N、照明综保、煤电钻综保、低压馈电开关、QJZ系列智能型开关、各种组合开关和移动变电站的高低压馈电开关。目前考虑是这些，以后根据情况可能还会增加。这将是一个漫长的过程，所以也请你耐心的等候，没事就来看看。这套教程会不断的更新…… 总目录 2、QBZ-80、120、225磁力启动器原理与维修 3 4 5 10、矿用隔爆型移动变电站原理与维修
11、对《煤矿电器原理与维修》系列教程编写的一次总结
煤矿防爆开关简述 【2011年12月14日】最近几天比较忙，所以没能及时的更新帖子，让大家久等了。那么现在就开讲吧。从哪里开始呢？就从防爆开关的作用开始吧。我想可能很多坛友都知道防爆开关的作用，但是我还是要讲一下的。因为我刚开始参加工作的时候，很长一段时间，都不知道这些防爆开关的具体用途。每天都在修开关，学习这些开关的原理、结构、维修方法。但是就是不知道它们是做什么用的。因为我不下井。 防爆开关的用途 防爆开关的作用，就像我们家里的开关用来开灯、关电灯一样。主要用于接通与断开井下用电设备的电源，像耙装机电机、绞车电机、皮带机电机等。有的坛友疑惑了，我们家里的开关这么小，而这里的开关怎么这么大，还有个笨重的外壳？家里的开关只有一对触点，而这个开关里面怎么这么多原件？ 我们知道，煤矿井下经常会有瓦斯涌出，瓦斯属于易燃气体，当瓦斯的浓度在5%～16% 且氧气浓度达到12%以上，在这样的环境中，万一出现明火，就会引起爆炸。而我们的开关，在每次的接通与断开的瞬间，都会产生火花。这样就有使瓦斯爆炸的危险。所以我们在降低瓦斯浓度的同时，还要采用这样的防爆开关。这种防爆开关在启动与断开的时候，产生的电火花很小。同时这种防爆开关还有许多的保护功能，像短路保护、过载保护、漏电闭锁等。这些在以后慢慢讲解。 防爆开关的防爆原理 现在，煤矿用防爆开关主要是隔爆型兼本质安全型。 隔爆型：就是使用坚实的外壳，将容易产生生火花，引起爆炸的电路部分密封起来，即使电火花在开关内部引起了爆炸，隔爆外壳会将爆炸与外部隔开。不会引起大范围的事故。 本质安全型：就是采用较低的电压，较小的电流来进行电路控制。即使控制电路发生短路引起火花，但是由于电流小，火花的较小，也不会引起爆炸。 好了，今天就说这些吧，下次将开始讲80开关的原理……
开关、插座安装施工方案
开关、插座安装工程施工方案 依据标准： 《建筑工程施工质量验收统一标准》GB50300-2001 《建筑电气工程施工质量验收规范》GB50303-2002 1、范围 本施工工艺标准适用于国家环保总局履约中心业务用房精装修工程室内电气照明的开关插座安装工程。 2、施工准备 材料要求： … 2.1.1各型开关：规格型号必须符合设计要求，并有产品合格证。 2.1.2各型插座：规格型号必须符合设计要求，并有产品合格证。 2.1.3其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。 主要机具： 2.2.1红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。 2.2.2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。 作业条件： 2.3.1各种管路、盒子已经敷设完毕。盒子收口平整。 ？ 2.3.2线路的导线已穿完，并已做完绝缘摇测。 2.3.3墙面的浆活、油漆及壁纸等内装修工作均已完成。 3、操作工艺 工艺流程： 清理——接线——安装 清理： 用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。 结线： ? 3.3.1一般结线规定： 3.3.1.1开关结线： a同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。
b电器，灯具的相线应经开关控制。 3.3.1.2插座连线： a单相两孔插座有横装和竖装两种。横装时，面对插座的右极接相线，左极接中性；竖装时，面对插座的上极接相线，下极接中性，见图3.3.1.和图.2所示。 图3.3.1.插座横装示意图 ； 图3.3.1.2..插座竖装示意图 b单相三孔及三个四孔插座结线示意，见图3.3.1.和图.保护接地线注意应接在上方。 图3.3.1.单相三孔插座示意图
开关电源各模块原理实图讲解
开关电源原理 一、 开关电源的电路组成： PWM ① 防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。 ② 输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及
杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。 当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪 涌电流。因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是 负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。 ③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。若C5 容量变小，输出的交流纹波将增大。 为安规电容，L2、L3为差模电感。 ②R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。在起机的瞬间， 由于C6的存在Q2不导通，电流经RT1构成回路。当C6上的电压充至Z1的稳压值时Q2 导通。如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大， Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。 三、功率变换电路： 1、MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET（MOS管），是利用半导体 表面的电声效应进行工作的。也称为表面场效应器件。由于它的栅极处于不导电状态，所以输 5
空气开关的安装步骤和方法详解
空气开关的安装步骤和方法详解 常用的空气开关有1P、2P、3P、4P这四种，根据供电方式选择适用的就行。 1P就是所说的单线，其实是指单相，只能保护一根火线，适用于照明或小功率的220V电器; 2P用于一火一零的接线，一般用220V的电动机之类; 3P用于三根火线的接线，也就是380V的接线，一般用于380V的电器; 4P用于三火一零的接线，通常是用于带零线的380V电器，当然也能做总开关; 至于安装方法不一定用正规的配电箱，只要能把空气开关固定就行，卖空气开关的商店一般都有用于固定空气开关的卡槽出售，可以一起采购。最简单的方法就是把卡槽固定在木板或墙壁上，再把空气开关安装在卡槽上即可.每个家庭在用电时为保证安全必不可少一件电器，那就是空气开关。当空气开关安装错误，或者购买的空气开关不适合你家中电压，又或者线路接错的话，都有可能导致线路短路而引起火灾等安全事故的发生。所以，知道空气开关的工作原理，了解如何安装空气开关、怎样正确给空气开关接线，对于家庭用电安全来说非常重要的。 空气开关原理 当线路发生一般性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件产生一定热量，促使双金属片受热向上弯曲，推动杠杆使搭钩与锁扣脱开，将主触头分断，切断电源。当线路发生短路或严重过载电流时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭
钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将三副主触头分断，切断电源。 空气开关型号 1、DZ5系列塑料外壳式空气开关适用于交流50HZ、380V、额定电流自0.15A至50A的电路中。 2、DZ10系列塑壳空气开关适用于交流50HZ、380V或直流220V以及以下的配电线路中，用来分配电能和保线路及电源设备的过载、欠电压和短路，以及在正常工作下不频繁分断和接通线路之用。 3、DZ12系列塑壳空气开关，体积小巧，结构新颖、性能优良可靠。主要装在照明配电箱中，用于宾馆、公寓、高层建筑、广场、航空港、火车站和工商企业等单位的交流50HZ单相230V。 4、DZ15系列塑料外壳式空气开关，适用于交流50HZ、额定电压380V、额定电流63A的电路中作为通断操作。 5、DZ20系列塑料外壳式空气开关适用于交流50HZ,额定绝缘电压660V,额定电压380V及以下,其额定电流至1250A。 6、四级空气开关主要用于交流50HZ、额定电压400V及以下,额定电流100至630A三相五线制的系统中,它能保证用户和电源完全断开,确保安全,从而解决其他任何空气开关不可克服的中性极电流不为零的弊端. 7、DZ47系列小型空气开关只要适用于交流50HZ/60HZ,额定工作电压为240V/415V及以下,额定电流至60A的电路中,该空气开关主要用于现代建筑物的电气线路及设备的过载、短路保护.
开关插座施工方案
铁道.金桥家园1#、2#楼 开 关 插 座 施 工 方 案 编制人： 审核人： 批准人： 郑州铁路扶轮建设工程发展有限公司 年月日
一、工程概况 1 本工程为铁道·金桥家园1#、2#楼，位于郑州市北部，北三环与西三环交汇处东北角，1#楼总建筑总面积18024.34平方米（不含地下室）2#楼建筑面积：18399.58m2（不含地下室）。 本工程结构为剪力墙结构，抗震设防烈度为7度(0.15g)，主体结构设计使用年限为50年；1#楼建筑层数地上26层，一层至二十六层层高均为2.8米，地下1层，层高为4.5米，建筑长度为55.800米，宽度为15.80米，设一道伸缩缝；2#楼建筑层数地上22层，一层至二十二层层高均为2.8米，地下1层，层高为4.5米. 建筑长度为65.6米，宽度为17.05米，设一道伸缩缝. 安装工程包括建筑给排水及采暖和建筑电气安装两分部。其中给排水及采暖安装包括给水管道、污水管道、采暖管道、雨水管道；电气部分分强电和弱电，强电包括室内照明；弱电包括电视、电话、宽带、安防及对讲 二、材料准备 所用主材、辅材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。产品应附有出厂合格证和检验报告。 三、工艺流程 接线盒检查清理→接线→安装→通电试验 四、施工工艺要点 (1)开关盒、插座盒检查清理：用錾子轻轻地将盒子内残留的水泥、灰块等杂物剔除，用小号油漆刷将接线盒内杂物清理干净。清理时注意检查有无接线盒预埋安装位置错位(即螺丝安装孔错位90°)、螺丝安装孔耳缺失、相
邻接线盒高差超标等现象。如果有这些现象，应及时修整。如果接线盒埋入较深，超过1.5cm时，应加装套盒。 (2)接线：对于开关接线，同一场所的开关切断位置应一致，且操作灵活，接点接触可靠；电器、灯具的相线应通过开关控制。对于插座接线，单相两孔插座有横装和竖装两种。横装时，面对插座的右级接相线，左级接中性线；竖装时，面对插座的上级接相线，下级接中性线。交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，不能互相代用。插座箱有多个插座导线连接时。 (3)安装开关、插座：暗装 暗装开关、插座，将盒内导线与开关、插座的面板连接好后，将面板推入，对正安装孔，用镀锌机螺丝固定牢固。固定时面板应端正，与墙面平齐。附在面上的安装孔装饰帽应事先取下备用，在面板安装调整完毕后再盖上，以免多次拆卸损坏面板。 (4)通电试验：开关、插座安装完毕，且各条支路的绝缘电阻检测合恪后，才允许进行通电试行。通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确；开关与灯具控制顺序是否对应。如果发现问题必须先断电，然后查找原因进行修复。 五、质量标准 1.主控项目 (1)当交流、直流或不同电压等级的插座安装在同一场合时，应有明显的区别，且必须选择不同结构、不同规格的插座，不能互换；配套的插头应按交流、直流或不同电压等级区别使用。
各种接触开关的接线方法
各种接触开关的接线方法 一、概述 接近开关又叫做接近传感器或是无触点行程开关，在工业中用途广泛，是工业自动化、半自动和限位、定位、速度/转速/计数等应用中经常用到的额传感器。它的特点是在工作的时候完全无机械接触，当被检测物体靠近的时候就触发开关，输出控制信号，使用的寿命长、性能稳定、功耗低、精度高、动作响应时间短、防水防尘可在恶劣条件中工作等。 二、接近开关种类 接近开关有电感式、电容式和超声波式三大类，电感式是用来感应金属的，电容式可以感应金属和非金属的物体。按电流流通可以分为直流和交流两种，直流是10-30V，交流是90-220V。按照外形来分可以分为圆形和方形，圆形有M3，M4，M5，M6，M8，M12，M18，M30，M34，方形有小拇指大小的，也有半个手掌大小的，有好多种，它的体积大小和它的感应距离有很大关系，体积越小，距离越近。体积越大，距离越远。M3，M4，M5，M6的感应距离一般是1MM，M8为2MM，M12为4MM，M18为8MM，M30为15MM。 Waytop的接近开关有方形标准型接近开关，超小形方形接近开关，超小型圆形接近开关，远距离接近开关，本安型防爆型接近开关，耐腐蚀型接近开关，全不锈钢感应面接近开关，电容式液位接近开关，涡电流位移接近传感器，超声波位移接近传感器。waytop可以订做二倍检测距离接近开关，三倍检测距离的接近开关，以及按客户要求订做各种外形的接近开关。 三、接近开关接线方式方法 接近开关的接线有两线和三线之分。两线工作电源电压为AC和DC电源。三线按照NPN和PNP分，当然现在的产品中海油四线制的产品，具体是在三线的基础上增加常开和常闭信号端。
开关电源原理图各元件功能详解
电源原理图--每个元器件的功能详解！ FS1: 由变压器计算得到Iin值，以此Iin值(0.42A)可知使用公司共享料2A/250V，设计时亦须考虑Pin(max)时的Iin是否会超过保险丝的额定值。 TR1(热敏电阻): 电源启动的瞬间，由于C1(一次侧滤波电容)短路，导致Iin电流很大，虽然时间很短暂，但亦可能对Power产生伤害，所以必须在滤波电容之前加装一个热敏电阻，以限制开机瞬间Iin在Spec之内(115V/30A，230V/60A)，但因热敏电阻亦会消耗功率，所以不可放太大的阻值(否则会影响效率)，一般使用5Ω-10Ω热敏，若C1电容使用较大的值，则必须考虑将热敏电阻的阻值变大(一般使用在大瓦数的Power上)。 VDR1(突波吸收器): 当雷极发生时，可能会损坏零件，进而影响Power的正常动作，所以必须在靠AC输入端(Fuse之后)，加上突波吸收器来保护Power(一般常用07D471K)，但若有价格上的考虑，可先忽略不装。 CY1，CY2(Y-Cap):
Y-Cap一般可分为Y1及Y2电容，若AC Input有FG(3 Pin)一般使用Y2- Cap ，AC Input若为2Pin(只有L，N)一般使用Y1-Cap，Y1与Y2的差异，除了价格外(Y1较昂贵)，绝缘等级及耐压亦不同(Y1称为双重绝缘，绝缘耐压约为Y2的两倍，且在电容的本体上会有“回”符号或注明Y1)，此电路蛭蠪G 所以使用Y2-Cap，Y-Cap会影响EMI特性，一般而言越大越好，但须考虑漏电及价格问题，漏电(Leakage Current )必须符合安规须求(3Pin公司标准为750uA max)。 CX1(X-Cap)、RX1: X-Cap为防制EMI零件，EMI可分为Conduction及Radiation两部分，Conduction规范一般可分为: FCC Part 15J Class B 、CISPR 22(EN55022) Class B 两种，FCC测试频率在450K~30MHz，CISPR 22测试频率在150K~30MHz，Conduction可在厂内以频谱分析仪验证，Radiation 则必须到实验室验证，X-Cap 一般对低频段(150K ~ 数M之间)的EMI防制有效，一般而言X-Cap愈大，EMI防制效果愈好(但价格愈高)，若X-Cap在0.22uf以上(包含0.22uf)，安规规定必须要有泄放电阻(RX1，一般为1.2MΩ1/4W)。LF1(Common Choke): EMI防制零件，主要影响Conduction 的中、低频段，设计时必须同时考虑EMI特性及温升，以同样尺寸的Common Choke而言，线圈数愈多(相对的线径愈细)，EMI防制效果愈好，但温升可能较高。 BD1(整流二极管):
五孔一开插座开关接法
五孔一开插座开关接法 五孔一开插座开关接法面板上的开关是控制插座电源 的（即按开，关，插座即有电或者没电）自己看图一不知道怎么接？按图二连线接就对了！红L火线（开关处有L1.L2 ，L和L1必须相连，L2与墙壁火线相连接）绿N零线，蓝线接地标志保护地线，这样分别与墙壁里火线，零线，地线。 电源插座插头的正确接法面对插座应按左零（N）右火（L）上地（E）的正确接法接线。火线－L（红、黄、蓝色），零线－N（蓝色或黑色），地线－E（黄绿色）在低压电网中用三相四线制输送电力，其中有三根相线(火线)分别代表A、B、C三相，一根中性线N(零线)。为了保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是接地保护线PE (地线)，它的一端是在用户区附近用金属导体深埋于地下，另一端与各用户的地线接点相连，起接地保护的作用。地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案。正确接地可提高整个系统的抗干扰能力。我们使用的电源插座大多是单相三线插座或单相二线插座。常见的插座接线极性规律如下图所示。单相2孔式插座的左极接N线（零线），右极接L线（火线）；单相三孔式插座的左极接N线，右极接L线，中间极接E线（保护地线）；三相4孔式插座
的左极接L3线（火线3），右极接L1线（火线1），上极接E线，下极接L2线（火线2）。凡外壳是金属的家用电器都采用的是单相三线制电源插头。三个插头呈正三解形排列，其中上面最长最粗的铜制插头就是地线（Earth wire），地线有个专门的接地符号。地线下面两个分别是火线（标志字母为“L” Live Wire），零线（标志字母为“N”Neutral wire），顺序是左零右火，（插头背面对着自己本人时）。 零线和地线很难区分，如果电源有漏电保护器的话，将插座插上用电器，如果跳闸，说明接零线的那根实际是地线；如果不跳，那就接对了。应用中最好使用标准规范的导线颜色：A线用黄色，B线用绿色，C线用红色，N线用淡蓝色，PE线用黄绿色。单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。火线（英文Live Wire）L 一般为红色或黄色或绿色零线（英文NEUTRAL）N（中性线）一般为蓝色地线（英文EARTH）E 一般为黄绿色或黑色三极电源插头，如下图所示，电器设备的外壳通过导线与三芯电源插头的接地端连接，这种插头需要插入三极插座中。在实际中有些老式的房屋接线没有按照国际的标准，所以在接线前最好用电笔测试一下
开关电源工作原理解析
开关电源工作原理解析 个人PC所采用的电源都是基于一种名为研关模式旧勺技术，所以我们经常会将个 人PC电源称之为------ 开关电源（Switching Mode Power Supplies，简称SMPS），它还有一 个绰号一一DC-DC转化器。本次文章我们将会为您解读开关电源的工作模式和原理、开关电源内部的元器件的介绍以及这些元器件的功能。 ?线性电源知多少 目前主要包括两种电源类型：线性电源（linear）和开关电源（switching ）。线性 电源的工作原理是首先将127 V或者220 V市电通过变压器转为低压电，比如说12V ,而且 经过转换后的低压依然是AC交流电；然后再通过一系列的二极管进行矫正和整流，并将低压AC交流电转化为脉动电压（配图1和2中的一3）11 ;下一步需要对脉动电压进行滤波，通过电容完成，然后将经过滤波后的低压交流电转换成DC直流电（配图1和2中的一4）11 ; 此时得到的低压直流电依然不够纯净，会有一定的波动（这种电压波动就是我们常说的纹波），所以还需要稳压二极管或者电压整流电路进行矫正。最后，我们就可以得到纯净的低 压DC直流电输出了（配图1和2中的一5）11
配图2:线性电源的波形 尽管说线性电源非常适合为低功耗设备供电，比如说无绳电话、 PlayStati on/Wii/Xbox 等游戏 主机等等，但是对于高功耗设备而言，线性电源将会力不从心。 对于线性电源而言，其内部电容以及变压器的大小和 AC 市电的频率成反比：也 即说如果输入市电的频率越低时， 线性电源就需要越大的电容和变压器， 反之亦然。由于当 前一直采用的是 60Hz （有些国家是50Hz ）频率的AC 市电，这是一个相对较低的频率，所 以其变压器以及电容的个头往往都相对比较大。此外， AC 市电的浪涌越大，线性电源的变 压器的个头就越大。 由此可见，对于个人PC 领域而言，制造一台线性电源将会是一件疯狂的举动， 因 为它的体积将会非常大、重量也会非常的重。所以说个人 PC 用户并不适合用线性电源。 ?开关电源知多少 开关电源可以通过高频开关模式很好的解决这一问题。对于高频开关电源而言， AC 输入电压可以在进入变压器之前升压（升压前一般是 50-60 KHz ）。随着输入电源的升 高，变压器以及电容等元器件的个头就不用像线性电源那么的大。 这种高频开关电源正是我 们的个人PC 以及像VCR 录像机这样的设备所需要的。需要说明的是，我们经常所说的 子 关电源I 其实是—高频开关电源I 的缩写形式，和电源本身的关闭和开启式没有任何关系的。
煤矿各类开关原理
QBZ6—80真空磁力起动器 一、近控回路：变压器二次回路；变压器二次36V 4#线→JDB保护4#线通过内部继电器接点→3#线→真空接触器线圈→停止按钮TA→起动按钮QA→近控开关K近→变压器二次8#线。按下起动按钮QA，真空按触器线圈得电吸合。CKJ1闭合，开关自保。 二、远控回路：变压器二次36V 4#线→JDB保护4#线通过内部继电器接点→3#线→真空接触器线圈→停止按钮TA→远控开关K远→停止按钮TA→1#线→外接压扣起动按钮→停止按钮→8#线→起动按钮QA常闭点→变压器8#线。按下起动按钮，真空接触器线圈得电吸合，CKJ1闭合开关自保。9#线、13#线通过CKJ2联锁下一台开关。 三、常见故障及处理方法：
PBG—630（400）/6(10)矿用隔爆型高压真空配电装置 一、26芯航空插头引脚说明
二、元件标志及作用 S1——门行程开关触点S2——隔离行程开关触点，正常时闭合 M——合闸电动机Y1——脱扣线圈，正常时无电 Y2——失压线圈，正常时吸合 Q1——三相桥式整流器Q2——单相桥式整流器 TA——分闸按钮，一闭两开 QA——合闸按钮YK——远控接点 SB——照明灯开关EL——照明灯 HL1——合闸显示HL2——分闸显示 ZJ——中间继电器ZJ1—4——电流护感器接地 2J5——常开失压回路FA——复位按钮 QR——位移YW——位移 LD——漏电试验HW——电度表 RY1-3——压敏电阻LX——零序电流互感器 2LHC——2相电流互感器QF——真空短路器 TV——三相电压互感器FVG——一次保险FVD——二次保险 三、工作原理 1、合闸操作：Q1正极→S1→M→QA→Q1负极 2、电动分闸回路：电压护感器二次B相对地电压58V→TA→D7→Y1→地。 3、保护动作分闸回路：保护器16角直流24V→QF常开接点→Y1保护器23 角。当过载、短路、漏电、监视、过电压、任意保护动作时，保护器16角输出直流24V正→23角负，形成回路Y1动作完成分闸。欠压保护动作时，压器释放，完成分闸。 4、失压保护回路：开关送电后，中间继电器ZJ得电吸合，电压护感器二次A 相经隔离行程开关S2→TA→整流桥Q2交流一端通过Q2交流另一端至电压护感器二次B相。 5、合闸回路：电压护感器二次A、B、C三相至三桥整流桥Q1，Q1共负极输
