地暖工程施工细部做法学习资料

地暖工程施工细部做法

常规地暖施工层次解剖图

2、卫生清理，建筑垃圾及灰尘

3、绝热层的铺设：

铺设绝热层的地面应平整、干燥、无杂物。墙面根部应平、直且无积灰现象。绝热层的铺设应平整，绝热层相互间的接缝应严密。直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。

聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层20 与土壤或室外空气相邻的地板上的绝热层40 重视边角隔热层的设置和就位

伸缩缝的设置：

1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。

2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。

3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。

发泡水泥隔热层的验收

每100立方作为一个检验批

表面质量检测

密度测定：按GB/T11970中的方法

抗压强度测定，同上

厚度测量，随机抽检

4、铺反射膜

5、卫生间施工：

卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录A。

卫生间过门处应设置止水墙，在止水墙内侧应配合土建专业作防水，以防止卫生间积水渗入绝热层，并沿绝热层渗入其它区域。加热管穿止水墙处应设防水套管，防水套管两端应加密封。

做完防水闭水试验并经过验收。

卫生间施工

过门缝处理不当

6、盘管敷设精心策划

随意性太大

敷设注意问题

1、管道敷设间距与设计相符合，设计回路相符合，如需更改，须征得设计人员同意，并在图纸上标注清楚。

2、管路回路实际铺设长度差距大于30米，应调整。

3、坚决杜绝出现管道交叉现象。

4、与分水器连接的地面部分管道必须加套管。

5、回路拐弯柔和，固定牢固。弯曲率不能小于管子外径的8倍。

6、卡丁和扎带将决定铺设盘管的质量，避免因盘管的张力而弹开变形

排列整齐

个别做法评价

铺设不均匀

应先安装分集水器

相对较好

敷设美观

厨房做法不规范

布置不清晰

地面潮湿

地暖工程施工细部做法(图解说明)讲解

3、绝热层的铺设：铺设绝热层的地面应平整、干燥、无杂物。墙面根部应平、直且无积灰现象。

绝热层的铺设应平整，绝热层相互间的接缝应严密。直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层2 0 与土壤或室外空气相邻的地板上的绝热层40 重视边角隔热层的设置和就位伸缩缝的设置： 1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。 2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。 3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。发泡水泥隔热层的验收每100立方作为一个检验批表面质量检测密度测定：按GB/T11970中的方法抗压强度测定，同上厚度测量，随机抽检

建筑住宅工程细部节点施工的改进技术分析王军

建筑住宅工程细部节点施工的改进技术分析王军摘要：当前，我国的建筑行业已经有了非常显著的发展，同时各种先进的技术也使用在了建筑工程的施工当中，这也使得建筑工程自身的性能得到了显著的优化。人们的生活质量和水平有了非常大的改善，在这样的情况下也使得人们对建筑工程提出了更加严格的要求，建筑工程施工中一些细节的把握对建筑质量而言显得尤为重要，所以一定要对建筑工程细部节点施工的改进技术予以重视。关键词：住宅；节点；隔墙；窗框某地区中还存在着一些老城区，因为城市建设的需要，必须要对其进行房屋改造，其中主要有6栋住宅楼和一些搭台车库，住宅建筑主要是钢筋混凝土剪力墙结构，车库主要是现浇框架结构，在建筑住宅改造的过程中，人们非常重视其细部节点的改造，因为这样能够更好的保证建筑自身的安全性和稳定性。 1、改进窗洞口模设计在该工程当中，原结构施工的过程中，窗口的模板主要采用的是50毫米厚的木质模板，窗口中间位置使用的是方形的木质材料当做是整个结构的斜支撑，但是这种模板在使用的过程中存在着非常大的问题，这种模板不具备非常高的刚度，所以如果受到比较多的外力影响，模板的形状就会出现非常大的改变，在使用一定的时间之后，模板还会出现明显的锚槎现象。在施工中需要很长的时间才能完工，所以混凝土结构的质量也无法很好的保证，在对施工技术进行改进之后，窗口孔洞处的模板有了非常大的转变，主要要使用4mm厚的定型钢当做是支撑结构，在完成了模板安装之后，模板的周围还要设置一层PVC材料，从而使得模板的表面中央的位置凸起，结构呈现出的形式也出现了很大的变化，。这种施工方法使得结构自身的刚度有了非常明显的提升，同时还简化了施工的工序，可以有效的减少施工的资金投入，在保证施工质量的同时，也很好的保证了企业自身的经济效益。 2、改进轻质隔墙的安装方法轻质隔墙以往的安装方法是在浇筑施工结束后的混凝土顶板和墙板上放置隔墙板的位置线，之后再将成品沿着隔墙板位置线的要求进行安装，在安装的时候经常会在其和混凝土顶板连接的位置上出现一些裂缝，这样就会在使用的过程中出现比较严重的渗水现象，给人们的生活带来众多不便。在对轻质隔墙模板的施工方法进行优化之后，其安装的方式也出现了非常明显的转变，在顶板模板距离混凝土面比较近的位置要贴上3mm后的胶合板，在施工的过程中也要对胶合板的宽度进行严格的控制，通常其厚度要比轻质墙厚10mm，胶合板的长度和轻质隔墙的长度应该是完全相同的。混凝土模板在完全成型之后还会在底部出现非常明显的一个凹槽带，技术人员在施工的过程中需要你用水平的方式将其直接偷到地面上，这样就可以清楚隔墙板地面的位置，之后再将其镶嵌到整个结构当中，这种施工方式可以有效的减少混凝土的开裂问题，同时结构自身的稳定性也比之前有了较大的提升。 3、改进阳台栏板的模板设计对阳台栏板模板的设计进行优化可以使得踹台下不的鹰嘴施工质量得到显著的提升。在施工中要将模板设计成两个独立的部分，上面要将其设计成鹰嘴的形状，下面要做成最普通的栏板模板，同时在制作的过程中还要对长度予以严格的控制，两个部分的背楞要采用螺栓连接的方式，在拆模的时候，一定要先将螺栓松开，先拆下下半部分，然后载拆下上半部分，在施工中一定要严格的按照施工的规范去操作，避免出现安全事故。这种施工的方式的优势是非常明显的，其拆除模板的时候可以分片拆除，模板接缝的位置不容易出现质量问题，模板的刚度和稳定性更大，混凝土施工中其一次成型的质量非常好，所以也避免了施工中的一些质量隐患。 4、改进铝合金外窗的固定方式铝合金外窗的传统固定方式是:按洞口尺寸缩进20mm加工铝合金窗框，安装窗框时，距离洞口两侧10mm的空隙用射钉将固定片固定在混凝土墙体上，在10mm空隙内填充发泡胶，再在四周抹灰收口。这种作法有3个弊端:一是四周抹灰易产生空鼓、开裂等质量通病；二是

地暖工程施工组织复习课程

施工组织设计（方案）报审表工程名称：贵阳远大生态风景项目一期住宅小区17#栋地暖工程编号: 致：贵州建工建设监理有限公司（监理单位）我部已根据施工合同的有关规定完成了贵阳远大生态风景项目一期住宅小区17#栋地暖工程施工组织设计（方案）的编制，并经我单位上报技术负责人审查批准，请贵单位予以审查。附件：施工组织设计（方案）承包单位（章）:______________________ 项目经理：— 日期：________________________ 监理单位审核意见: 项目监理机构：_____________________ 总/专业工程师： ______________________ 日期：______________________________

施工组织设计（施工方案）会签审批表

贵阳远大生态风景项目一期住宅小区绿建房地暖施工工程施工组织设计项目经理：_________________ 总工程师：_________________ 编制人：__________________ 编制单位：贵州鸿巨燃气热力工程有限公司

编制日期：2009年12月14日目一、编制说明 1、编制原则 2、编制依据二、概况 1、工程概况 2、工期安排三、施工组织部署 1、施工组织管理 2、质量目标 3、施工现场管理目标 4 、劳动力组织 5、施工工序控制四、施工准备工作 1、技术准备 2、施工器具准备 3、主要机具准备 4、主要材料准备五、施工管理措施

1 、技术管理措施六、质量管理措施 1、质量方针和目标 2．质量控制措施七、现场管理措施 1、安全文明措施 2、材料管理措施 3、消防、保卫管理措施 4 、环保措施

【建筑工程管理】地暖工程施工细部做法图解说明

地暖工程施工细部做法（图解说明） 1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。（专用温控器最后安装）竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。常规地暖施工层次解剖图 2、卫生清理，建筑垃圾及灰尘 3、绝热层的铺设：铺设绝热层的地面应平整、干燥、无杂物。墙面根部应平、直且无积灰现象。绝热层的铺设应平整，绝热层相互间的接缝应严密。直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层20 与土壤或室外空气相邻的地板上的绝热层40 重视边角隔热层的设置和就位

伸缩缝的设置： 1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。 2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。 3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。发泡水泥隔热层的验收每100立方作为一个检验批表面质量检测密度测定：按GB/T11970中的方法抗压强度测定，同上厚度测量，随机抽检 4、铺反射膜 5、卫生间施工：卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录A。卫生间过门处应设置止水墙，在止水墙内侧应配合土建专业作防水，以防止卫生间积水渗入绝热层，并沿绝热层渗入其它区域。加热管穿止水墙处应设防水套管，防水套管两端应加密封。

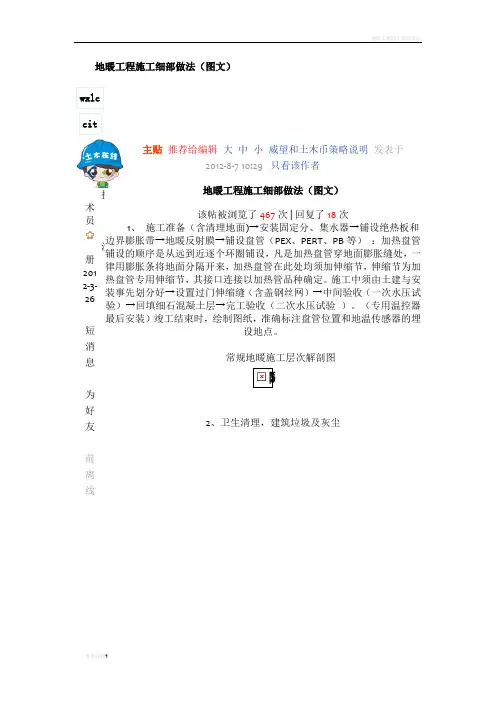

地暖工程施工细部做法模板
