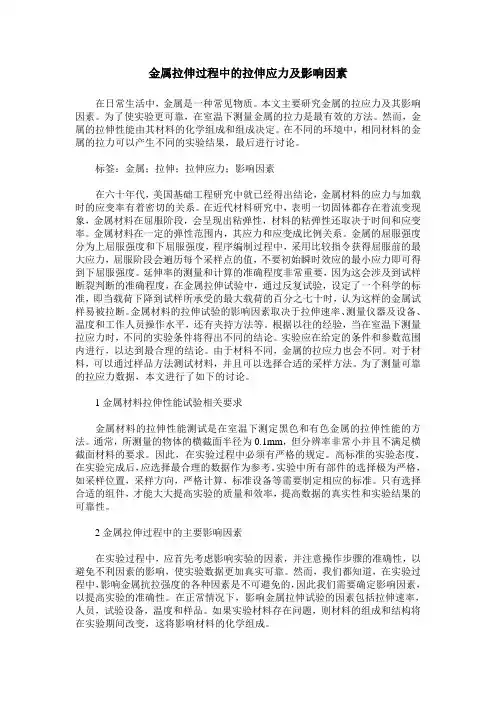

金属材料拉伸试验检测结果的主要影响因素分析
金属材料拉伸试验检测结果的主要影响因素分析摘要在实际的工作当中所遇到的可以影响材料拉伸试验的检测报告的重要内容进行研究分析，并且提出了如何降低在检验过程当中存在影响因素的发生，从而进一步提高其数据的准确性。
关键词金属；材料；拉伸；检测；结果
中图分类号tg1 文献标识码a 文章编号 1674-6708（2012）80-0119-02
所谓金属力学的性能试验主要指的就是在评定和检测金属材料的产品质量时的一种重要方法。而其中的拉伸试验也得到了最为广泛的应用，也是作为力学试验的主要方法。作为拉伸的性能指标主要指的就是对于金属材料在研制和生产以及在检验过程当中是最为重要的一个测试项目，并且在该试验的过程当中，所测试的强度以及塑性的主要性能指标也是反映出金属材料性能的参数。但是，能够影响其拉伸试验的结果也会存在很多因素，例如，有强度的极限、弹性、屈服极限等，这些虽然只是材料的一些固有属性，然而也会影响到试样的尺寸、形状，与加载的速度、加工的精度以及影响到周围的环境等。
1 试样制作的影响
由于在取样时，所存在的方向差异则会影响到在金属拉伸试验时的断后伸长率以及抗拉强度和屈服强度的性能指标，尤其在断后的伸长率方面则会受到很大的影响。比如说，当横向进行取样时，
金属拉伸实验报告
金属拉伸实验报告 【实验目的】 1、测定低碳钢的屈服强度R Eh 、R eL及R e 、抗拉强度R m、断后伸长率A和断面收缩率Z。 2、测定铸铁的抗拉强度R m和断后伸长率A。 3、观察并分析两种材料在拉伸过程中的各种现象（包括屈服、强化、冷作硬化和颈缩等现象），并绘制拉伸图。 4、比较低碳钢（塑性材料）与铸铁（脆性材料）拉伸机械性能的特点。 【实验设备和器材】 1、电子万能试验机WD-200B型 2、游标卡尺 3、电子引伸计 【实验原理概述】 为了便于比较实验结果，按国家标准 GB228—76中的有关规定,实验材料要按上述标准做成比例试件,即： 圆形截面试件： L 0 =10d (长试件)
式中: L 0 --试件的初始计算长度(即试件的标距); --试件的初始截面面积; d 0 --试件在标距内的初始直径 实验室里使用的金属拉伸试件通常制成标准圆形截面试件,如图1所示 图1拉伸试件 将试样安装在试验机的夹头中，然后开动试验机，使试样受到缓慢增加的拉力（应根据材料性能和试验目的确定拉伸速度），直到拉断为止，并利用试验机的自动绘图装置绘出材料的拉伸图（图2－2所示）。应当指出，试验机自动绘 图装置绘出的拉伸变形ΔL 主要是整个试样（不只是标距部分）的伸长，还包括机器的弹性变形和试样在夹头中的滑动等因素。由于试样开始受力时，头部在夹头内的滑动较大，故绘出的拉伸图最初一段是曲线。 1、低碳钢（典型的塑性材料） （a ）低碳钢拉伸曲线图 （b ）铸铁拉伸曲线图
当拉力较小时，试样伸长量与力成正比增加，保持直线关系，拉力超过F P 后拉伸曲线将由直变曲。保持直线关系的最大拉力就是材料比例极限的力值F P。 在F P的上方附近有一点是F c，若拉力小于F c而卸载时，卸载后试样立刻恢复原状，若拉力大于F c后再卸载，则试件只能部分恢复，保留的残余变形即为塑性变形，因而F c是代表材料弹性极限的力值。 当拉力增加到一定程度时，试验机的示力指针（主动针）开始摆动或停止不动，拉伸图上出现锯齿状或平台，这说明此时试样所受的拉力几乎不变但变形却在继续，这种现象称为材料的屈服。低碳钢的屈服阶段常呈锯齿状，其上屈服点B′受变形速度及试样形式等因素的影响较大，而下屈服点B则比较稳定（因此工程上常以其下屈服点B所对应的力值F eL作为 材料屈服时的力值）。确定屈服力值时，必须注 意观察读数表盘上测力指针的转动情况，读取测 力度盘指针首次回转前指示的最大力F eH（上屈 服荷载）和不计初瞬时效应时屈服阶段中的最小 力F eL（下屈服荷载）或首次停止转动指示的恒 定力F eL（下屈服荷载），将其分别除以试样的原 图2－3 低碳钢的冷作硬化 始横截面积（S0）便可得到上屈服强度R eH和下屈服强度R eL。即 R = F e H/S0 R e L= F e L/S0 e H 屈服阶段过后，虽然变形仍继续增大，但力值也随之增加，拉伸曲线又继续上升，这说明材料又恢复了抵抗变形的能力，这种现象称为材料的强化。在强化阶段内，试样的变形主要是塑性变形，比弹性阶段内试样的变形大得多，在达到最大力F m之前，试样标距范围内的变形是均匀的，拉伸曲线是一段平缓上升的曲线，这时可明显地看到整个试样的横向尺寸在缩小。此最大力F m为材料的抗拉强度力值，由公式R m=F m/S0即可得到材料的抗拉强度R m。 如果在材料的强化阶段内卸载后再加载，直到试样拉断，则所得到的曲线如图2－3所示。卸载时曲线并不沿原拉伸曲线卸回，而是沿近乎平行于弹性阶
材料的拉伸试验实验报告

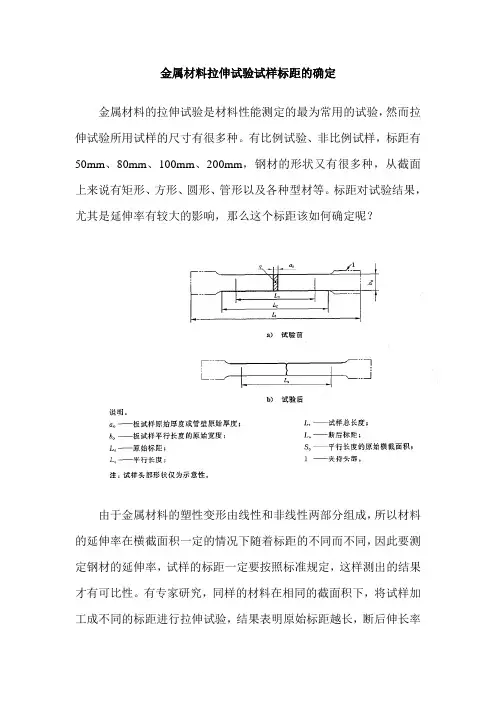

材料的拉伸试验 实验内容及目的 （1）测定低碳钢材料在常温、静载条件下的屈服强度s σ、抗拉强度b σ、伸长率δ和断面收缩率ψ。 （2）掌握万能材料试验机的工作原理和使用方法。 实验材料及设备 低碳钢、游标卡尺、万能试验机。 试样的制备 按照国家标准GB6397—86《金属拉伸试验试样》，金属拉伸试样的形状随着产品的品种、规格以及试验目的的不同而分为圆形截面试样、矩形截面试样、异形截面试样和不经机加工的全截面形状试样四种。其中最常用的是圆形截面试样和矩形截面试样。 如图1所示，圆形截面试样和矩形截面试样均由平行、过渡和夹持三部分组成。平行部分的试验段长度l 称为试样的标距，按试样的标距l 与横截面面积A 之间的关系，分为比例试样和定标距试样。圆形截面比例试样通常取d l 10=或d l 5=，矩形截面比例试样通常取 A l 3.11=或A l 65.5=，其中，前者称为长比例试样（简称长试样），后 者称为短比例试样（简称短试样）。定标距试样的l 与A 之间无上述比例关系。过渡部分以圆弧与平行部分光滑地连接，以保证试样断裂时的断口在平行部分。夹持部分稍大，其形状和尺寸根据试样大小、材
料特性、试验目的以及万能试验机的夹具结构进行设计。 对试样的形状、尺寸和加工的技术要求参见国家标准GB6397—86。 （a ） （b ） 图1 拉伸试样 （a ）圆形截面试样；（b ）矩形截面试样 实验原理 进行拉伸试验时，外力必须通过试样轴线，以确保材料处于单向应力状态。低碳钢具有良好的塑性，低碳钢断裂前明显地分成四个阶段： 弹性阶段：试件的变形是弹性的。在这个范围内卸载，试样仍恢复原来的尺寸，没有任何残余变形。 屈服（流动)阶段：应力应变曲线上出现明显的屈服点。这表明材料暂时丧失抵抗继续变形的能力。这时，应力基本上不变化，而变形快速增长。通常把下屈服点作为材料屈服极限（又称屈服强度），即A F s s =σ，是材料开始进入塑性的标志。结构、零件的应力一旦超过 屈服极限，材料就会屈服，零件就会因为过量变形而失效。因此强度
拉伸实验报告
abaner 拉伸试验报告 [键入文档副标题] [键入作者姓名] [选取日期] [在此处键入文档的摘要。摘要通常是对文档内容的简短总结。在此处键入文档的摘要。 摘要通常是对文档内容的简短总结。] 拉伸试验报告 一、试验目的 1、测定低碳钢在退火、正火和淬火三种不同热处理状态下的强度与塑性性能 2、测定低碳钢的应变硬化指数和应变硬化系数 二、试验要求： 按照相关国标标准（gb/t228-2002：金属材料室温拉伸试验方法）要求完成试验测量工 作。 三、引言 低碳钢在不同的热处理状态下的力学性能是不同的。为了测定不同热处理状态的低碳钢 的力学性能，需要进行拉伸试验。 拉伸试验是材料力学性能测试中最常见试验方法之一。试验中的弹性变形、塑性变形、 断裂等各阶段真实反映了材料抵抗外力作用的全过程。它具有简单易行、试样制备方便等特 点。拉伸试验所得到的材料强度和塑性性能数据，对于设计和选材、新材料的研制、材料的 采购和验收、产品的质量控制以及设备的安全和评估都有很重要的应用价值和参考价值 通过拉伸实验测定低碳钢在退火、正火和淬火三种不同热处理状态下的强度和塑形性能， 并根据应力-应变曲线，确定应变硬化指数和系数。用这些数据来进行表征低碳钢的力学性能， 并对不同热处理的低碳钢的相关数据进行对比，从而得到不同热处理对低碳钢的影响。 拉伸实验根据金属材料室温拉伸试验方法的国家标准，制定相关的试验材料和设备，试 验的操作步骤等试验条件。 四、试验准备内容 具体包括以下几个方面。 1、试验材料与试样 （1）试验材料的形状和尺寸的一般要求 试样的形状和尺寸取决于被试验金属产品的形状与尺寸。通过从产品、压制坯或铸件切 取样坯经机加工制成样品。但具有恒定横截面的产品，例如型材、棒材、线材等，和铸造试 样可以不经机加工而进行试验。 试样横截面可以为圆形、矩形、多边形、环形，特殊情况下可以为某些其他形状。原始 标距与横截面积有l?ks0关系的试样称为比例试样。国际上使用的比例系数k的值为5.65。 原始标距应不小于15mm。当试样横截面积太小，以至采用比例系数k=5.65的值不能符合这 一最小标距要求时，可以采用较高的值，或者采用非比例试样。 本试验采用r4试样，标距长度50mm，直径为18mm。 尺寸公差为±0.07mm，形状公差为0.04mm。 （2）机加工的试样 如果试样的夹持端与平行长度的尺寸不同，他们之间应以过渡弧相连，此弧的过渡半径 的尺寸可能很重要。 试样夹持端的形状应适合试验机的夹头。试样轴线应与力的作用线重合。 （5）原始横截面积的测定
ASTM E8M-09 中文版 金属材料拉伸试验方法E8-09
金属材料拉伸试验的标准试验方法 1范围 1.1 本方法适用于室温下任何形状的金属材料的拉伸试验。特别是对于屈服强度、屈服点延伸率、抗拉强度、延伸率和断面收缩率的测定。 1.2 对于圆形试样，标距长度等于直径的4倍【E8】或5倍【E8M】（对于E8和E8M，试样的标距长度是两个标准的最大区别，其他技术内容是一致的）。用粉末冶金（P/M）材料制成的试样无此要求，以保持工业要求的材料的压力至规定的设计面积和密度。 1.3 除本方法规定外，可对特殊材料制定单独的技术规范及试验方法，例如：试验方法和定义A370，试验方法B557，B557M。 1.4 除非另有规定，室温应定为10—38℃。 1.5 国际单位(SI)和英制单位相互独立，两个单位体系的数值并不完全相等，因此，它们应该独立使用。两个单位体系结合使用得到的数值与标准不符合。 1.6 本标准并不涉及所有安全的问题，如果有，也是与它的用途有关。在使用本标准前制定适当的安全和健康规范，确定使用的规章制度是本标准使用者的责任。 2参考文件 2.1 ASTM标准： A 356/A 356M 铸钢、碳素钢、低合金钢、不锈钢、蒸汽锅炉钢的产品规范 A370 钢产品力学性能试验方法及定义 B557 锻、铸铝合金和镁合金产品的拉伸试验方法 B557M锻、铸铝合金和镁合金产品的拉伸试验方法(公制) E4 试验机的力学校验方法 E6 力学性能试验方法相关术语
E29 用标准方法确定性能所得试验数据的有效位数的推荐方法 E83 引伸计的的校验及分级方法 E345 金属箔拉伸试验的测试方法 E691 实验室之间探讨确定试验方法精确度的实施指南 E1012 拉伸载荷下试样对中方法的确定 E1856 试验机计算机数据分析处理系统的使用指导 3 术语 3.1 定义——在E6中出现的有关拉伸测试的名词术语均可以用在该拉伸试验方法中。另外需补充以下术语： 3.1.1 不连续屈服——轴向试验中，由于局部屈服，在塑性变形开始的地方观察到力的停滞或起伏（应力-应变曲线不一定出现不连续）。 3.1.2 断后延伸率——由于断裂，使得施加的力突然降低，在此之前测得的延伸率。很多材料并不出现力突然降低的情况，这时断后延伸率通过测量力减小到最大力的10%时的应变值获得。 3.1.3 下屈服强度（LYS[FL-2]）——轴向试验中，不考虑瞬时效应的情况，不连续屈服过程中记录的最小应力。 3.1.4 均匀延伸率（EL U[%]）——在试样出现缩颈、断裂或者二者都出现之前，所承受最大力时材料的延伸率为均匀延伸率。 3.1. 4.1 说明：均匀伸长率包括弹性延伸率和塑性延伸率。 3.1.5 上屈服强度（LYS[FL-2]）——轴向试验中，伴随不连续屈服首此出现的应力最大值（首次出现零斜率时的应力）； 3.1.6 屈服点延伸率（YPE）——轴向试验中，不连续屈服过程中上屈服点（应力斜率为0时的转换/临界点）所对应得应变与均匀应变硬化转折点之间的应变差（用百分比表示）。若均匀应变硬化转折点超出应变范围，则YPE的终点是(a)(b)两条直线与横轴的交点： (a)应力—应变曲线的不连续屈服段，通过最后一个零斜率点的水平正切线； (b)应力—应变曲线的均匀应变硬化段的正切线。 若在屈服的地方或附近没有出现斜率为零的点，则材料的的屈服点延伸率为0%。
金属的拉伸实验(实验报告)
金属的拉伸实验一 一、实验目的 1、测定低碳钢的屈服强度二S、抗拉强度匚b、断后延伸率「?和断面收缩率'■ 2、观察低碳钢在拉伸过程中的各种现象，并绘制拉伸图（ F —「丄曲线） 3、分析低碳钢的力学性能特点与试样破坏特征 二、实验设备及测量仪器 1、万能材料试验机 2、游标卡尺、直尺 三、试样的制备 试样可制成圆形截面或矩形截面，采用圆形截面试件，试件中段用于测量拉伸变形，其 长度I。称为“标矩”。两端较粗部分为夹持部分，安装于试验机夹头中，以便夹紧试件。试验表明，试件的尺寸和形状对材料的塑性性质影响很大，为了能正确地比较材料力学性能，国家对试件的尺寸和形状都作了标准化规定。直径d0= 20mm ,标矩 I。=2O0nm（k 1 0或I0 =100mm（l0 =5d0）的圆形截面试件叫做“标准试件”，如因原 料尺寸限制或其他原因不能采用标准试件时，可以用“比例试件”。 四、实验原理 在拉伸试验时，禾U用试验机的自动绘图器可绘出低碳钢的拉伸曲线，见图2-11所示的F —△L曲线。图中最初阶段呈曲线，是由于试样头部在夹具内有滑动及试验机存在间隙等原因造成的。分析时应将图中的直线段延长与横坐标相交于O点，作为其坐标原点。拉伸曲 线形象的描绘出材料的变形特征及各阶段受力和变形间的关系，可由该图形的状态来判断材 料弹性与塑性好坏、断裂时的韧性与脆性程度以及不同变形下的承载能力。但同一种材料的 拉伸曲线会因试样尺寸不同而各异。为了使同一种材料不同尺寸试样的拉伸过程及其特性点 便于比较，以消除试样几何尺寸的影响，可将拉伸曲线图的纵坐标（力F）除以试样原始横 截面面积并将横坐标（伸长△ L）除以试样的原始标距I。得到的曲线便与试样尺寸无关，此曲线称为应力一应变曲线或R —；曲线，如图2 —12所示。从曲线上可以看出，它与拉伸 图曲线相似，也同样表征了材料力学性能。 爲一上屈服力：①一下屈服力'厂最尢力；叫一断裂后塑性伸恰业一彈性佃长 團2—11低碳钢拉伸曲线 拉伸试验过程分为四个阶段，如图2—11和图2-12所示。 （1 ）、弹性阶段OC。在此阶段中拉力和伸长成正比关系，表明钢材的应力与应变为线性关系，完全遵循虎克定律，如图2-12所示。若当应力继续增加到C点时，应力和应变的关系不再是线性关系，但变形仍然是弹性的，即卸除拉力后变形完全消失。
实验一金属材料的拉伸实验
实验一金属材料的拉伸 实验 集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#
实验一 金属材料的拉伸实验 拉伸是材料力学最基本的实验，通过拉伸可以测定出材料一些基本的力学性能参数，如弹性模量、强度、塑性等。 一．实验目的 1.测定低碳钢拉伸时的强度性能指标：屈服应力s σ和抗拉强度b σ。 2.测定低碳钢拉伸时的塑性性能指标：伸长率δ和断面收缩率ψ。 3.测定灰铸铁拉伸时的强度性能指标：抗拉强度b σ。 4.绘制低碳钢和灰铸铁的拉伸图，比较低碳钢与灰铸铁在拉伸时的力学性能和破坏形式。 二．实验仪器、设备 1.电子万能试验机(或液压万能材料试验机)。 2.钢尺。 3.数显卡尺。 三、实验试样 按照国家标准GB6397—86《金属拉伸试验试样》，金属拉伸试样的形状随着产品的品种、规格以及试验目的的不同而分为圆形截面试样、矩形截面试样、异形截面试样和不经机加工的全截面形状试样四种。其中最常用的是圆形截面试样和矩形截面试样。 对试样的形状、尺寸和加工的技术要求参见国家标准GB6397—86。 夹持 过渡 夹持 过渡 h 试样分为夹持部分、过渡部分和待测部分（l ）。标距（l 0）是待测部分的主体，其截面积为A 0。按标距（l 0）与其截面积（A 0）之间的关系，拉伸试样可分为比例试样和非比例试样。按国家标准GB6397-86的规定，比例试样的有关尺寸如下表1-1。 四．实验原理 （一）塑性材料弹性模量的测试： 在弹性范围内大多数材料服从虎克定律，即变形与受力成正比。纵向应力与纵向应变的比例常数就是材料的弹性模量E ，也叫杨氏模量。因此金属材料拉伸时弹性模量E 地测定是材料力学最主要最基本的一个实验。
材料拉伸与压缩试验报告
材料的拉伸压缩实验 【实验目的】 1．研究低碳钢、铸铁的应力——应变曲线拉伸图。 2．确定低碳钢在拉伸时的机械性能（比例极限R p、下屈服强度R eL、强度极限R m、延伸率A、断面收缩率Z等等）。 3. 确定铸铁在拉伸时的力学机械性能。 4.研究和比较塑性材料与脆性材料在室温下单向压缩时的力学性能。 【实验设备】 1.微机控制电子万能试验机； 2.游标卡尺。 3、记号笔 4、低碳钢、铸铁试件 【实验原理】 1、拉伸实验 低碳钢试件拉伸过程中，通过力传感器和位移传感器进行数据采集，A/D转换和处理，并输入计算机，得到F-?l曲线，即低碳钢拉伸曲线，见图1。 对于低碳钢材料，由图1曲线中发现OA直线，说明F正比于?l，此阶段称为弹性阶段。屈服阶段（B-C）常呈锯齿形，表示载荷基本不变，变形增加很快，材料失去抵抗变形能力，这时产生两个屈服点。其中，B'点为上屈服点，它受变形大小和试件等因素影响；B点为下屈服点。下屈服点比较稳定，所以工程上均以下屈服点对应的载荷作为屈服载荷。测定屈服载荷Fs时，必须缓慢而均匀地加载，并应用σs=F s/ A0（A0为试件变形前的横截面积）计算屈服极限。 图1低碳钢拉伸曲线 屈服阶段终了后，要使试件继续变形，就必须增加载荷，材料进入强化阶段。
当载荷达到强度载荷F b后，在试件的某一局部发生显著变形，载荷逐渐减小，直至试件断裂。应用公式σb=F b/A0计算强度极限（A0为试件变形前的横截面积）。 根据拉伸前后试件的标距长度和横截面面积，计算出低碳钢的延伸率δ和端面收缩率ψ，即 % 100 1? - = l l l δ，% 100 1 0? - = A A A ψ 式中，l0、l1为试件拉伸前后的标距长度，A1为颈缩处的横截面积。 2、压缩实验 铸铁试件压缩过程中，通过力传感器和位移传感器进行数据采集，A/D转换和处理，并输入计算机，得到F-?l曲线，即铸铁压缩曲线，见图2。 对铸铁材料，当承受压缩载荷达到最大载荷F b时，突然发生破裂。铸铁试件破坏后表明出与试件横截面大约成45?～55?的倾斜断裂面，这是由于脆性材料的抗剪强度低于抗压强度，使试件被剪断。 材料压缩时的力学性质可以由压缩时的力与变形关系曲线表示。铸铁受压时曲线上没有屈服阶段，但曲线明显变弯，断裂时有明显的塑性变形。由于试件承受压缩时，上下两端面与压头之间有很大的摩擦力，使试件两端的横向变形受到阻碍，故压缩后试件呈鼓形。 铸铁压缩实验的强度极限：σb=F b/A0（A0为试件变形前的横截面积）。 【实验步骤及注意事项】 1、拉伸实验步骤 （1）试件准备：在试件上划出长度为l0的标距线，在标距的两端及中部三个位置上，沿两个相互垂直方向各测量一次直径取平均值，再从三个平均值中取最小值作为试件的直径d0。 （2）试验机准备：按试验机→计算机→打印机的顺序开机，开机后须预热十分钟才可使用。按照“软件使用手册”，运行配套软件。 （3）安装夹具：根据试件情况准备好夹具，并安装在夹具座上。若夹具已 图2 铸铁压缩曲线
拉伸试验报告
ABANER 拉伸试验报告 [键入文档副标题] [键入作者姓名] [选取日期] [在此处键入文档的摘要。摘要通常是对文档内容的简短总结。在此处键入文档的摘要。摘要通常是对文档内容的简短总结。]
拉伸试验报告 一、试验目的 1、测定低碳钢在退火、正火和淬火三种不同热处理状态下的强度与塑性性能 2、测定低碳钢的应变硬化指数和应变硬化系数 二、试验要求： 按照相关国标标准（GB/T228-2002：金属材料室温拉伸试验方法）要求完成试验测量工作。 三、引言 低碳钢在不同的热处理状态下的力学性能是不同的。为了测定不同热处理状态的低碳钢的力学性能，需要进行拉伸试验。 拉伸试验是材料力学性能测试中最常见试验方法之一。试验中的弹性变形、塑性变形、断裂等各阶段真实反映了材料抵抗外力作用的全过程。它具有简单易行、试样制备方便等特点。拉伸试验所得到的材料强度和塑性性能数据，对于设计和选材、新材料的研制、材料的采购和验收、产品的质量控制以及设备的安全和评估都有很重要的应用价值和参考价值 通过拉伸实验测定低碳钢在退火、正火和淬火三种不同热处理状态下的强度和塑形性能，并根据应力-应变曲线，确定应变硬化指数和系数。用这些数据来进行表征低碳钢的力学性能，并对不同热处理的低碳钢的相关数据进行对比，从而得到不同热处理对低碳钢的影响。 拉伸实验根据金属材料室温拉伸试验方法的国家标准，制定相关的试验材料和设备，试验的操作步骤等试验条件。 四、试验准备内容 具体包括以下几个方面。 1、试验材料与试样
（1）试验材料的形状和尺寸的一般要求 试样的形状和尺寸取决于被试验金属产品的形状与尺寸。通过从产品、压制坯或铸件切取样坯经机加工制成样品。但具有恒定横截面的产品，例如型材、棒材、线材等，和铸造试样可以不经机加工而进行试验。 试样横截面可以为圆形、矩形、多边形、环形，特殊情况下可以为某些其他形状。 原始标距与横截面积有0S k L =关系的试样称为比例试样。国际上使用的比例系数k 的值为5.65。原始标距应不小于15mm 。当试样横截面积太小，以至采用比例系数k=5.65的值不能符合这一最小标距要求时，可以采用较高的值，或者采用非比例试样。 本试验采用R4试样，标距长度50mm ，直径为18mm 。 尺寸公差为±0.07mm ，形状公差为0.04mm 。 （2）机加工的试样 如果试样的夹持端与平行长度的尺寸不同，他们之间应以过渡弧相连，此弧的过渡半径的尺寸可能很重要。 试样夹持端的形状应适合试验机的夹头。试样轴线应与力的作用线重合。 （5）原始横截面积的测定 原始横截面积的测定应准确到%5.0±。比例试样的原始标距与横截面积有0S k L =关系。国际上使用的比例系数k 的值为5.65，也可以取11.3。本试验中试样的直径为10mm 。 （6）低碳钢的热处理 1）退火工艺 退火是将金属和合金加热到适当温度，保持一定时间，然后缓慢冷却的热处理工艺。退火后组织亚共析钢是铁素体加片状珠光体；共析钢或过共析钢则是粒状珠光体。总之退火组织是接近平衡状态的组织。 退火是钢厂最常用的热处理工艺，可以达到以下目的：(1)减小钢锭的成分偏析，使成分均匀化；(2)消除铸、锻件中存在的魏氏组织或带状组织，细化晶
金属材料拉伸试验报告
金属材料拉伸试验报告 一、实验目的 1.观察低碳钢和铸铁在拉伸过程中的各种现象（包括屈服，强化和颈缩等现象），特别是外力和变形间的关系，并绘制拉伸图。 2.测定低碳钢的屈服极限σs，强度极限σb，延伸率δ和截面收缩率ψ。 3.测定铸铁的强度极限σb。 4.观察断口，比较低碳钢和铸铁两种材料的拉伸性能和破坏特点。 二、实验设备和仪器 1.万能材料实验机 2.游标卡尺 三、实验原理 为了便于比较实验结果，按国家标准GB228—76中的有关规定,实验材料要按上述标准做成比例试件,即 圆形截面试件l0 =10d0 (长试件) l0 =5 d0 (短试件) 矩形截面试件 l0 =11.3 A (长试件) O l0 =5.65 A (短试件) O 式中: l0 --试件的初始计算长度(即试件的标距); --试件的初始截面面积; d0 --试件在标距内的初始直径
实验室里使用的金属拉伸试件通常制成标准圆形截面试件,如图1所示 图1拉伸试件 金属拉伸实验是测定金属材料力学性能的一个最基本的实验，是了解材料力学性能最全面，最方便的实验。本试验主要是测定低碳钢和铸铁在轴向静载拉伸过程中的力学性能。在试验过程中，利用实验机的自动绘图装置可绘出低碳钢的拉伸图（如图2所示）和铸铁的拉伸图。由于试件在开始受力时，其两端的夹紧部分在试验机的夹头内有一定的滑动，故绘出的拉伸图最初一段是曲线。 图2 试件拉伸图
对于低碳钢，在确定屈服载荷P S 时，必须注意观察试件屈服时测力度盘上主动针的转动情况，国际规定主动针停止转动时的恒定载荷或第一次回转的最小载荷值为屈服载荷P S ，故材料的屈服极限为 0 s s A P = σ 试件拉伸达到最大载荷之前，在标距范围内的变形是均匀的。从最大载荷开始，试件产生颈缩，截面迅速变细，载荷也随之减小。因此，测测力度盘上主动针开始回转，而从动针则停留在最大载荷的刻度上，给我们指示出最大载荷，则材料的强度极限为:0 A P b b = σ 试件断列后，将试件的断口对齐，测量出断裂后的标距l 1和断口处的直径d 1 ，则材料的延伸率δ和截面收缩率Ψ分别为:0 1l l l -= δ×100% 0 1 0A A A -= ψ×100% ×× 式中，l 0 , A 0分别为试验前的标距和横截面面积； l 1 , A 1分别为试验后的标距和断口处的横截面面积。 如果断口不在试件距中部的三分之一区段内，则应按国家标准规定采用断口移中法来计算试件拉断后的标距l 1 。其具体方法是：试验前先在试件的标距内，用刻线器刻划等间距的标点或圆周11个，即将标距长度分为10等份。试验后将拉断的试件断口对齐，如图3—3所示，以断口O 为起点，在长段上取基本等于短段的格数得B 点．当长段所余格数为偶数时，如图３―３（a ）所示，则取所余格数的一半得C 点，于是l 1＝AB+2BC
材料拉伸与压缩实验报告参考
碳钢与铸铁的拉伸、压缩实验（实验一） 一、实验目的 1、测定碳钢在拉伸时的屈服极限s σ，强度极限b σ，延伸率δ和断面收缩率ψ，测定铸铁拉伸时的强度极限b σ。 2、观察碳钢、铸铁在拉伸过程中的变形规律及破坏现象，并进行比较，使用绘图装置绘制拉伸图（P-ΔL 曲线）。 二、实验设备 微机控制电子万能材料试验机、液压式万能材料试验机、游标卡尺。 三、实验试祥 1. 为使各种材料机械性质的数值能互相比较，避免试件的尺寸和形状对试验结果的影响，对试件的尺寸形状GB6397-86作了统一规定，如图1所示： 图1 用于测量拉伸变形的试件中段长度（标距L 0）与试件直径d 。必零满足L 0／d 0=10或5，其延伸率分别记做和δ10和δ5 2、压缩试样：低碳钢和铸铁等金属材料的压缩试件一般做成很短的圆柱形，避免压弯，一般规定试件高度h 直径d 的比值在下列范围之内： 1≤d h ≤3 为了保证试件承受轴向压力，加工时应使试件两 个端面尽可能平行，并与试件轴线垂直，为了减少 两端面与试验机承垫之间的摩擦力，试件两端面应 进行磨削加工，使其光滑。 四、实验原理 图2为试验机绘出的碳钢拉伸P-△L 曲线图， 拉伸变形ΔL 是整个试件的伸长，并且包括机器本身 的弹性变形和试件头部在夹头中的滑动，故绘出的 曲线图最初一段是曲线，流动阶段上限B ‘受变形速度和试件形式影响，下屈服点B 则比较稳定，工程上均以B 点对应的载荷作为材料屈服时的载荷P S ，以试样的初始横截面积A0除PS ，即得屈服极限： 0A Ps S =σ 图2
屈服阶段过后，进入强化阶段，试样又恢复了承载能力，载荷到达最大值P b ，时，试样某一局部的截面明显缩小，出现“颈缩”现象，这时示力盘的从动针停留在P b 不动，主动针则迅速倒退表明载荷迅速下降，试样即将被拉断。以试样的初始横截面面积A 。除P b 得强度极限为 0A P b b =σ 延伸率δ及断面收缩率φ的测定，试样的标距原长为L 0拉断后将两段试样紧密地对接在一起，量出拉断后的标距长为L 1延伸率应为 % 100001?-=l l l δ 断口附近塑性变形最大，所以L 1的量取与断口的部位有关，如断口发生于L ο的两端或在L ο之外，则试验无效，应重做，若断口距L 。的一端的距离不在标距长度的中央31 区域内，要采用断口移中的办法；以度量试件位断后的标距，设两标点CC 1之间共有10格，断口靠近左段，如图3，从临近断口的第一刻线d 起，向右取10／2＝5格，记作a ，这就相当于把断口摆在标距中央，再看a 点到C 1点有多少格，就由a 点向左取相同的格数，记作b ， 令L ˊ表示C 至b 的长度，L ’表示b 至a 的长度，则L ′＋2L ‘′的长度中包含的格数等于 标距长度内的格数10，即 L ′＋2L ‘′=L 1。 图3 试样拉断后，设颈缩处的最小横截面面积为A 1，由于断口不是规则的圆形，应在两个相互垂直的方向上量取最小截面的直径，以其平均值计算A 1，然后按下式计算断面收缩率： 010100%ψA -A =?A 铸铁试件在变形极小时，就达到最大载荷P b 而突然发生断裂。没有屈服和颈缩现象，其强度极限远小于低碳钢的强度极限。 图4为低碳钢试件的压缩图，在弹性阶段和屈服阶段，它与拉伸时的形状基本上是一致 图4 图5
金属材料拉伸试验报告
塑料力学性能实验（拉伸实验、弯曲实验） 一、实验目的： 1、通过等速应变实验得到聚合物材料大形变的应力-应变曲线，正确理解杨氏模量、屈服强度、弯曲强度、拉伸强度和断裂伸长率等评价材料力学性能的特征参数的物理意义； 2、观察聚合物材料特有的应变软化现象和塑性不稳定性--细颈； 3、了解聚合物应力-应变曲线的各种类型和屈服点特症； 4、掌握材料试验机的使用方法。 二、实验原理： 图 14-1所示的棒，在它的两个端头A 0上受到两个大小相等、方向相反的正向拉力P ，则拉伸应力为 σt =A p 0 。如果力P 把棒从原长l 0拉长到l ，拉 伸应变ε1=l l l 00 -=l l 0 ?，σt 、ε1 之比就是杨氏模量E= ε σ1 t 。单向拉伸时，不仅在拉伸方向有外形 尺寸的变化，而且在垂直于拉力p 的方向上也 图14-1单向拉伸 伴有尺寸的变化(横向收缩)。如果横向尺寸分别出b 0、d 0变为b 、d ，则横 向应变为b b b 0 2 -= ε和d d d 0 3 -= ε。泊松比γ是将这此外形尺寸的变化相互 联系起来的常数，它定义为横向收缩对纵向拉伸之比，γ= ε ε εε1 31 2=。由此可见， 材料受力时，在外形尺寸改变的同时它的体积也发生了变化。一般来说，当材料处于拉应力下其体积增加，此时泊松比小于1／2。可以证明，如果拉伸时材料体积不变，则泊松比等于1／2。橡胶和流体的泊松比接近1／2，即它们拉伸时体积几乎不变。实验表明，对大多数聚合物，在拉伸时的体积变化相对于其形状改变来说是可以忽略不计的。因此，由单向拉伸实验得到的资料可以与简单剪切实验得到的资料相比较。在小形变时，剪切模量（G ）和杨氏模量E≈3G 的近似关系。拉伸实验是很容易实现的，从聚合物材料的拉伸图上可以得到很多有用的
材料力学性能静拉伸试验报告
静拉伸试验 一、实验目的 1、测45#钢的屈服强度s σ、抗拉强度m R 、断后伸长率δ和断面收缩率ψ。 2、测定铝合金的屈服强度s σ、抗拉强度m R 、断后伸长率δ和断面收缩率ψ。 3、观察并分析两种材料在拉伸过程中的各种现象。 二、使用设备 微机控制电子万能试验机、0.02mm 游标卡尺、试验分化器 三、试样 本试样采用经过机加工直径为10mm 左右的圆形截面比例试样，试样成分分别为铝合金和45#，各有数支。 四、实验原理 按照我国目前执行的国家 GB/T 228—2002标准—《金属材料 室温拉伸试验方法》的规定，在室温1035℃℃的范围内进行试验。将试样安装在试验机的夹头当中，然后开动试验机，使试样受到缓慢增加的拉力（一般应变速率应≤0.1m/s ），直到拉断为止，并且利用试验机的自动绘图装置绘出材料的拉伸图。 试验机自动绘图装置绘出的拉伸变形L ?主要是整个试样，而不仅仅是标距部分的伸长，还包括机器的弹性变形和试样在夹头中的滑动等因素，由于试样开始受力时，头部在头内的滑动较大，故绘出的拉伸图最初一段是曲线。 塑性材料与脆性材料的区别： （1）塑性材料： 脆性材料是指断后伸长率5%δ≥的材料，其从开始承受拉力直至试样被拉断，变形都比较大。塑性材料在发生断裂时，会发生明显的塑性变形，也会出现屈服和颈缩等现象； （2）脆性材料： 脆性材料是指断后伸长率5%δ<的材料，其从开始承受拉力直至试样被拉断，变形都很小。并且，大多数脆性材料在拉伸时的应力—应变曲线上都没有明显的直线段，几乎没有塑性变形，在断裂前不会出现明显的征兆，不会出现屈服和颈缩等现象，只有断裂时的应力值—强度极限。 脆性材料在承受拉力、变形记小时，就可以达到m F 而突然发生断裂，其抗拉强度也远远 小于45钢的抗拉强度。同样，由公式0m m R F S =即可得到其抗拉强度，而根据公式，10 l l l δ-=。 五、实验步骤 1、试样准备 用笔在试样间距0L （10cm ）处标记一下。用游标尺测量出中间横截面的平均直径，并且测出试样在拉伸前的一个总长度L 。 2、试验机准备：
材料力学性能拉伸试验报告
材料力学性能拉伸试验报告 材化08 李文迪 40860044
[试验目的] 1. 测定低碳钢在退火、正火和淬火三种不同热处理状态下的强度与塑性性能。 2. 测定低碳钢的应变硬化指数和应变硬化系数。 [试验材料] 通过室温拉伸试验完成上述性能测试工作，测试过程执行GB/T228-2002:金属材料室温拉伸试验方法： 1.1试验材料：退火低碳钢，正火低碳钢，淬火低碳钢的R4标准试样各一个。 1.2热处理状态及组织性能特点简述： 1.2.1退火低碳钢：将钢加热到Ac3或Ac1以上30-50℃，保温一段时间后，缓慢而均匀 的冷却称为退火。 特点：退火可以降低硬度，使材料便于切削加工，并使钢的晶粒细化，消除应力。1.2.2正火低碳钢：将钢加热到Ac3或Accm以上30-50℃，保温后在空气中冷却称为正 火。 特点：许多碳素钢和合金钢正火后，各项机械性能均较好，可以细化晶粒。 1.2.3淬火低碳钢：对于亚共析钢，即低碳钢和中碳钢加热到Ac3以上30-50℃，在此 温度下保持一段时间，使钢的组织全部变成奥氏体，然后快速冷却（水冷或油冷），使奥氏体来不及分解而形成马氏体组织，称为淬火。 特点：硬度大，适合对硬度有特殊要求的部件。 1.3试样规格尺寸：采用R4试样。 参数如下：
1.4公差要求 [试验原理] 1.原理简介：材料的机械性能指标是由拉伸破坏试验来确定的，由试验可知弹性阶段 卸荷后，试样变形立即消失，这种变形是弹性变形。当负荷增加到一定值时，测力度盘的指针停止转动或来回摆动，拉伸图上出现了锯齿平台，即荷载不增加的情况下，试样继续伸长，材料处在屈服阶段。此时可记录下屈服强度R 。当屈服到一定 eL 程度后，材料又重新具有了抵抗变形的能力，材料处在强化阶段。此阶段：强化后的材料就产生了残余应变，卸载后再重新加载，具有和原材料不同的性质，材料的强度提高了。但是断裂后的残余变形比原来降低了。这种常温下经塑性变形后，材料强度提高，塑性降低的现象称为冷作硬化。当荷载达到最大值Rm后，试样的某一部位截面开始急剧缩小致使载荷下降,至到断裂。 [试验设备与仪器] 1.1试验中需要测得： （1）连续测量加载过程中的载荷R和试样上某段的伸长量（Lu-Lo）数据。（有万能材料试验机给出应力-应变曲线） （2）两个个直接测量量：试样标距的长度 L o；直径 d。 1.2试样标距长度与直径精度：由于两者为直接测量量，工具为游标卡尺，最高精度为 0.02mm。 1.3检测工具：万能材料试验机 WDW-200D。载荷传感器，0.5级。引伸计，0.5级。 注1：应力值并非试验机直接给出，由载荷传感器直接测量施加的载荷值，进而转化成工程应力，0.5级，即精确至载荷传感器满量程的1/500。 注2：连续测试试样上某段的伸长量由引伸计完成，0.5级，即至引伸计满量程的1/50。
有色金属细丝拉伸试验方法
《有色金属细丝拉伸试验方法》国家标准编制说明 （征求意见稿） 国标（北京）检验认证有限公司 二〇一八年十月十八日
《有色金属细丝拉伸试验方法》 编制说明 1工作简况 1.1项目背景和立项意义 随着科学技术的进步与国民经济的发展，对于有色金属材料在数量、品种、质量及成本等方面不断提出新的要求；对其化学成分、物理性能以及产品的可靠性、稳定性等方面的要求也越来越高，这就需要高精度、高可靠性的工艺、装备、控制技术与检测技术。室温拉伸力学性能是有色金属产品的一项基础性能，国内外针对金属材料的室温拉伸力学性能检测方法，制定和实施了很多标准，例如GB/T 228.1-2010《金属材料拉伸试验第1部分：室温试验方法》、GB/T 16865-2013《变形铝、镁及其合金加工制品拉伸试验用试样及方法》、GB/T 34505-2017《铜及铜合金材料室温拉伸试验方法》、ASTM E8/E8M《金属材料拉伸试验方法》、ASTM B557/ B557M《变形及铸造铝、镁拉伸试验方法》、JIS Z 2241《金属材料拉伸试验方法》等，对规范有色金属材料的力学性能检测起到了很大作用。但是，对于有色金属细丝产品来说，由于这些产品的特殊性，不适合采用这些标准方法进行室温拉伸力学性能检测，主要原因有： 1) 横截面积很小的产品，按照标准中建议的量具分辨力测定横截面积，其准确度可能明显超过±2%的要求。例如，直径小于0.05mm的金属细丝，用分辨力0.001mm 的量具测量引起的误差超过±2%，这样，其横截面积测量误差超过±2%。 2) 试样原始标距的标记采用常规的划细线、打小冲点等方法不可行。 3) 试验机的力值范围和分辨力都很小，与常规试验机不同；常规的引伸计也不太可能直接用于这些产品试样的试验。 4) 试样的夹持方法需要特殊的方式等等。 由于上述这些原因，需要针对有色金属细丝产品，制定专门的拉伸试验方法标准，规范有色金属细丝拉伸试验，提高有色金属细丝产品力学性能检测的准确性和可靠性。 国家标准GB 10573-89《有色金属细丝拉伸试验方法》颁布实施二十多年以来，为规范我国有色金属合金丝材的性能检测提供了依据，在有色金属细丝产品的生产贸易以及质量控制方面都起到了巨大的作用。不过，随着我国有色金属合金制造行业的快速发展，有色金属丝材产品的种类也逐渐丰富，我国的有色金属及合金丝、线、条材的标准体系也在发生着不断变化，而且随着现代检测手段和设备的不断更新换代，现行的国家
钢筋拉伸试验报告
钢筋拉伸试验 实验报告 试验人：郭航吴宏康 试验时间：2015年4月20日 联系方式： 邮箱：
【实验时间和地点】 2015年4月20日，武汉理工大学土木工程结构实验室。 【实验目的】 了解钢筋在纯拉应力条件下直至破坏的整个过程；了解拉伸过程的四个阶段，即弹性阶段，屈服阶段，强化阶段和颈缩阶段；掌握钢筋拉伸试验的荷载-位移曲线，从图中得出上、下屈服强度；计算钢筋的断后伸长率、断后收缩率。【实验依据】 GBT 金属材料拉伸试验第1部分：室温试验方法 【实验材料】 HRB400（三级）钢筋四根，参数如下： 【实验设备和器材】 切割机，游标卡尺（50分度），锉刀，卷尺，拉伸试验机。 【实验过程】 一．材料准备 1.切割 钢筋长度按照l≥10*d+250mm取用，钢筋长度均满足这个条件，但是试验机高度有限，故将钢筋统一切割为500mm长。 2.标记 在钢筋中部适当位置取10*d的长度，作为拉伸区段，要求区段距离钢筋头和尾部长度均大于125mm。将区段等分为十份，在每一个等分点处用锉刀标记出来。 3.测量拉伸前直径
首先测量试样标距两端和中间这三个截面处的尺寸，对于圆试样，在每一横截面内沿互相垂直的两个直径方向各测量一次，取其平均值。用测得的三个平均值中最小的值计算试样的原始横截面面积。 4.拉伸 将准备好的钢筋试样放置到拉伸试验机中，注意上部和下部夹具夹持位置距离拉伸区域尽量短，保持在5cm左右，然后夹紧夹具，避免在加载过程中滑移。 5.试验结果 上屈服强度和下屈服强度 从力-位移曲线图读取力首次下降前的最大力和不计初时瞬时效应时屈服阶段中的最小力或屈服平台的恒定力。将其分别除以试样原始横截面积，得到上屈服强度和下屈服强度。 抗拉强度 从记录的力-位移曲线图（如图所示）读取过了屈服阶段之后的最大力。最大力除以试样原始横截面积得到抗拉强度。绘制表格如下： 钢筋编号实测直径(mm) 横截面积(mm2) 最大拉力(kN) 抗拉强度(MPa) A D E 钢筋A（14）力-位移曲线
工力实验实验报告
实验一金属材料拉伸实验 拉伸实验是测定材料在常温静载下机械性能的最基本和重要的实验之一。这不仅因为拉伸实验简便易行，便于分析，且测试技术较为成熟。更重要的是，工程设计中所选用的材料的强度、塑形和弹性模量等机械指标，大多数是以拉伸实验为主要依据。 实验目的 1、验证胡可定律，测定低碳钢的E。 2、测定低碳钢拉伸时的强度性能指标：屈服应力Rel和抗拉强度Rm。 3、测定低碳钢拉伸时的塑性性能指标：伸长率A和断面收缩率Z 4、测定灰铸铁拉伸时的强度性能指标：抗拉强度Rm 5、绘制低碳钢和灰铸铁拉伸图，比较低碳钢与灰铸铁在拉伸树的力学性能和破坏形式。 实验设备和仪器 万能试验机、游标卡尺，引伸仪 实验试样 本试验采用经机加工的直径d =10 mm的圆形截面比例试样，其是根据国家试验规范的规定进行加工的。它有夹持、过渡和平行三部分组成（见图2－1），它的夹持部分稍大，其形状和尺寸应根据试样大小、材料特性、试验目的以及试验机夹具的形状和结构设计，但必须保证轴向的拉伸力。其夹持部分的长度至少应为楔形夹具长度的3/4（试验机配有各种夹头，对于圆形试样一般采用楔形夹板夹头，夹板表面制成凸纹，以便夹牢试样）。机加工带头试样的过渡部分是圆角，与平行部分光滑连接，以保证试样破坏时断口在平行部分。平行部分的长度Lc按现行国家标准中的规定取Lo+d ，Lo是试样中部测量变形的长度，称为原始标距。 实验原理 按我国目前执行的国家GB/T 228—2002标准——《金属材料室温拉伸试验方法》的规定，在室温10℃～35℃的范围内进行试验。 将试样安装在试验机的夹头中，固定引伸仪，然后开动试验机，使试样受到缓 图2－1 机加工的圆截面拉伸试样
金属材料拉伸试验方法探讨
龙源期刊网 https://www.360docs.net/doc/2013613205.html, 金属材料拉伸试验方法探讨 作者：侯琳 来源：《科学与信息化》2020年第14期 摘要：金属材料在现代机械中的应用十分广泛，将金属材料应用到机械工程中，要注重技术材料的性能，进而使其可以的满足应用需求。在将金属材料应用到机械中，要注重金属材料的拉伸性能，金属材料的这一性能会对其应用造成直接影响。因此，在对金属材料进行应用时，要通过试验方式对金属材料的拉伸性能进行检验，明确金属材料性能，这对于应用金属材料的应用来说意义重大。 关键词：金属材料;金属性能;拉伸试验;试样 力学性能是金属材料可靠性和性能的一项关键标志，而拉伸性对金属材料的具体应用会造成直接影响。对于金属材料拉伸性能可以采取拉伸性试验进行确定，进而获取到金属材料的各项性能，实现对金属材料的合理应用。 1金属材料拉伸试验 通过拉伸试验对金属材料性能进行检查，这是对金属材料质量，以及生产进行检查的一项重要内容，通过拉伸试验对金属材料性能进行检查，可以获取到金属材料的各项指标参数内容，也是反应金属材料力学性能检测的一项重要因素。但是，从实际情况来看，在进行金属材料拉伸试验期间，拉伸试验会受各项不同因素影响，这会对最终的试验结果，以及各项参数内容造成一定影响。此外，各项影响因素不仅会对影响试验结果，而且也会对金属材料应用造成不良影响，因此，在金属材料拉伸实验室，相关作业人员要从实际情况出发，做好相应分析工作，提高试验结果准确性，确保金属材料能够满足应用需求。 2拉伸性试验的具体要求 金属材料拉伸性试验要在室温环境下完成相应的测定，测定试样的横截面大小的尺寸大小不得小于0.1mm2。而针对横截面较小的试样，例如毛细管、金属箔等各种不同类型的试样，因为横截面小，分辨率无法满足具体要求，在实际施工期间划细线、打小冲点等方法进行作业的，都无法实现对试样的准确标记，同时，在小横截面尺寸试验在进行拉伸试验时，也适合采用引伸计，因此，在具体试验时，要采取单独协议。在室温情况下对金属材料进行拉伸试验，要将室温温度控制在10-35℃以内，若温度低于10℃，或者高于35℃，则不再是室温环境。需要特别注意的是，若材料在10～35℃温度范围内十分敏感，要在更加严格的温度内进行试验，通常要将试验温度控制在18～22℃之间，进而确保最终能够获取到精准试验结果。 3金属材料拉伸性试验具体分析
