限流孔板
限流孔板
节流工作原理在充满单相连续流体的管道中，安装一个节流元件（如孔板、喷嘴等）、当流体通过节流元件的节流孔时，流束形成局部收缩，流速加快，动能增加，静压降低，在节流元件的前后产生一个静压力差，即△P=P1－P2,若节流孔面积为F,流体的质量流量为qm，体积流量qv，密度为ρ，则根据流动连续性原理和伯努利方程可推导出压力差与流体流量之间的关系式：qm=qF(△Pρ)0.5式中α是流量系数。由上述关系可知，如果节流孔面积和流体密度一定，则流量与压力差的平方根成正比，即只要测出压差值，即可算出流量值，节流装置就是根据这个原理测量流体流量的。通过测量流体流经节流装置的前后压力降，可达到测量流量流量的目的，这种测量方法是以伯努利定律和流体流动连续定律为基础的。限流孔板的基本原理和节流孔板(降压)的基本原理完全一样。由于两者所起的作用和使用条件不同，所以在考虑方法和计算精度亦有差异。
首先限流孔板非计量仪表，要求精度不高，可忽略某些影响因素。如温度对管径和开口直径的影响，雷诺数对流量系数的影响等。限流孔板只起降压限流作用。限流孔板上压力降是指永久压损。限流孔板上的压力降比节流装置上的压力降大的多。亦就是在相同的流量条件下，孔径比β的范围可扩展到0.05～0.75。
限流孔板设置在管道中用于限制流体的流量或降低流体的压力。1一般用于如下几个方面：工艺物料需要降压且精度要求不高：工艺要求调节阀上的压力降较大，而调节阀上的允许最大压力降达不到这
个要求时，可通过限流孔板降掉一部分压力，以减少调节阀上的压力降，也可减少调节阀的磨损；流体需要小流量且有谁知道如何把氯气中的水分降到10ppm以下连续通过的地方。如泵的冲洗管道、热备用泵的旁通管道（低流量保护管道）、分析取样管等场所。需要降压以减少噪声或磨损的地方，如放容系统。保证安全操作，如当压力降较大的调节阀旁路采用球阀时，为防止旁路手动操作时泄压太快，可采用限流孔板。2分类及选型要点2.1分类：限流孔板按孔板的开孔数可分为单孔孔板和多孔孔板，按板的级数可分为单级孔板和多级孔板。2.2选型要点：2.2.1气体、蒸汽。为避免使用限流孔板的管路出现噎塞流，限流孔板后压力P2不能小于孔板前压力P1的55%，即P2≥0.55P1因此当P2≤0.55P1时，不能用单级孔板，要选多级孔板。而每板的前后压力比也应遵循：2.22液体a）当液体的压降小于或等于2.5Mpa时，选择单板孔板。b)当液体压降大于2.5Mpa时,选择单板孔板，且每块孔板的压降亦应小于2.5Mpa。2.3孔数的确定2.3.1当管道公称通径DN≤150mm,采用单孔孔板；DN>150时，采用多孔孔板。2.3.2多孔孔板的孔径（do）一般可选用12.5mm,20mm,25mm,40mm。在计算多孔孔板时，首先按单孔孔板求出孔径（d）然后按下式求出多孔孔板的孔数（N）N=d2/do2式中do多孔限流孔板的孔径（mm）。
CP36C1限流孔板计算
附录C 限流孔板计算 限流孔板计算见《限流孔板计算表》，计算说明如下： 1 输入数据 介质相态：根据介质情况填写相应字母。 G—气体 L—气体 G/L—气体/液体 正常流量：根据物料和热量平衡数据表填写。 孔板前流体正常温度：根据物料和热量平衡数据表填写孔板前流体正常温度。 计算临界限流压力的公式选择说明：根据流体情况填写相应数字。 1—饱和蒸汽 2—过热蒸汽及多原子气体 3—空气及双原子气体 孔板流量系数：由本附录“限流孔板C-Re-d /D关系图”查取。 孔板作用：根据孔板作用填写相应数字：1－降压作用 2－限流作用 孔数：根据情况填写相应数字：1－单孔 2－多孔 板数：根据情况填写相应数字： 1－单板 2－多板 2 计算数据 孔板前压力 孔板前压力（P 1 ）根据管道压力降计算结果填写。 2.2 孔板后压力 a. 气体、蒸汽：根据管道压力降计算得出的孔板后压力（P 2 ）、计算的临界限流压力（Pc），取两者中的较大值。推荐的临界限流压力值计算如下： 饱和蒸汽：Pc= 过热蒸汽及多原子气体：Pc= 空气及双原子气体：Pc= b.液体：根据压力降计算结果填写。 2.3 孔板压差 孔板压差为ΔP= P 1-P 2 ，式中： ΔP—通过孔板的压降，MPa P 1 —孔板前压力，MPa(A) P 2 —孔板后压力，MPa(A)
2.4 计算孔径 a. 气体、蒸汽单板孔板 ]1)())[(1)(( 1078.43122 126120k k P P P P k k ZT M P C W d k +--????= 式中： W —流体流量，kg/h C —孔板流量系数 d 0—孔板孔径，m D —管道内径，m P 1—孔板前压力，MPa （A ） P 2—孔板后压力，MPa （A ） M —分子量 Z —压缩系数。 T —孔板前流体温度，K k —绝热指数，k=Cp/Cv Cp —流体定压热容，kJ/(kg ·K) Cv —流体定容热容，kJ/(kg ·K) b. 液体单板孔板 1000 /1045.1286 20γ??? ?= P C Q d 式中： Q —液体流量，m 3/h ΔP —通过孔板的压降，MPa γ—液体密度，kg/m 3 c.气-液两相流孔板 分别按气、液流量用各自公式计算气相和液相孔板孔径，然后按下式计算两相流孔板孔径： 2 2V L d d d += 式中： d —两相流孔板孔径，m d L —液相孔板孔径，m d V —气相孔板孔径，m
限流孔板计算表编制说明
限流孔板计算表编制说明 1范围 本标准规定了限流孔板计算表的格式和填写要求，以及限流孔板的计算方法，适用于工程设计。 2引用标准 HG／T 20570.15—95 《管路的限流孔板》 3限流孔板的使用场所 限流孔板适用于以下几个方面： 3.1工艺物料需要降压且精度要求不高。 3.2在管道中阀门上、下游需要有较大压降时，为减少流体对阀门的冲蚀，当经孔板节流不会产生气相时，可在阀门上游串联孔板。 流体需要小流量且连续流通的地方，如泵的冲洗管道、热备用泵的旁路管道(低流量保护管道)、离心泵出口返回贮槽(罐)的旁路管、分析取样管等场所。 4限流孔板计算表填写 限流孔板计算表的格式见附表1，计算表应注明工程名称和装置名称。 4.1限流孔板位号 由系统专业提出并填写。 4.2PID图号 根据PID图填写。 4.3管道号 根据限流孔板所在的管道号填写。 4.4管道类别 根据限流孔板所在的管道填写。 4.5介质 根据工艺专业提供的工艺数据填写。 4.6流量 根据工艺专业提供的工艺数据填写。 4.7孔板流量系数 由系统专业根据Re和d。／D值查附图(附图1)填写。
4.8液体密度 根据工艺专业提供的工艺数据填写。 4.9分子量 根据工艺专业提供的工艺数据填写。 4.10压缩系数 由系统专业根据流体对比压力、对比温度查气体压缩系数图求取 4.11孔板前温度 根据工艺专业提供的工艺数据填写。 4.12绝热指数 根据工艺专业提供的工艺数据填写。 4.13粘度 根据工艺专业提供的工艺数据填写。 4.14板数 见5.2中说明。 4.15孔板允许压差 见5.2中说明。 4.16孔板前绝压 见5.2中说明。 4.17孔板后绝压 见5.2中说明。 4.18开孔数 见5.1中说明。 4.19计算孔径 见5.3中说明。 4.20选用孔径 由系统专业按计算的孔径圆整后填写。 5限流孔板的计算 5.1限流孔板孔数的计算 5.1.1管道公称直径小于或等于150m时，通常采用单孔孔板；大于150m时，采用多孔板。
限流孔板
西安源典自动化设备有限公司产品说明书 LG-XLB 限流孔板 一、概述 限流孔板设置在管道中用于限制流体的流量或降低流体的压力。LG-XLB 型限流孔板根据国家标准GB2624、HG/T 20570、GD2000、GD87等标准设计制造。 二、测量原理 流体通过孔板就会产生压力降，通过孔板的流量则随压力降的增大而增大。但当压力降超过一定数值，即超过临界压力降时，不论出口压力如何降低，流量将维持一定的数值而不再增加。限流孔板就是根据这个原理用来限制流体的流量或降低流体的压力。 限流孔板按孔板上开孔数量分为单孔板和多孔板；按孔板数量可分为单级和多级。 流量计算公式： ])()[()1()(78.43112212120k k k P P P P k k T Z M P d C Qm +-?-?????= 式中:Qm ——分别为质量流量（㎏/s ）； C ——流出系数 ； M ——分子量； 0d ——节流件开孔直径，m ； D ——管道内径，m ； 1ρ——被测流体密度，㎏/m ； 1P ——孔板前压力，Pa ； 2P ——孔板后压力 ，Pa ； Z ——压缩系数，Pa ； T ——孔板前流体系数，Pa ； K ——等熵指数，Pa ； 三、用途 1、工艺物料需要降压的场合。 2、在管道中阀门上、下游需要有较大压降时，为减少流体对阀门的冲蚀，当经孔板节流不会产生气相时，可在阀门上游串联孔板。 3、流体需要小流量且连续流通的地方，如泵的冲洗管道、热备用泵的旁路管道(低流量保护管道)、分析取样管等场所。 4、需要降压以减少噪声或磨损的地方，如放空系统。 四、主要技术参数 1. 公称直径：10mm ≤DN ≤500mm 2. 公称压力： PN ≤42Mpa 3. 工作温度：-50℃≤t ≤550℃ 4. 级数：单级、多级 5. 孔数：单孔、多孔
气体限流孔板的计算
限流孔板的计算 一、D-1101手动放空限流孔板FO-1134（气体） 1、计算孔板锐孔直径 827.2d G =式中：G —— 通过喷嘴的流量，kg/h ；本算例G =104186 kg/h K ——气体绝热系数；本算例K = 1.606 P 1—— 喷嘴前压力，MPa （a ）；本算例P 1= 7.3MPa （a ） ρ1 —— 喷嘴前气体密度，kg/m 3；本算例ρ = 67.71 kg/m 3 d —— 锐孔直径，mm ； 则：锐孔直径 1 111)12(827.2ρP K K G d K K -++= 71 .673.7)1606.12(606.1827.2104186 1606.11606.1??+=-+ = 48.07mm 经圆整：取锐孔直径d = 48mm(60mm) 2、计算孔板厚度 当流体温度< 375℃时，?P D H ?=6 .31 式中：H —— 孔板厚度，mm ； p ?—— 孔板前后的压力降，kg/cm 2； 本算例p ? = （7.3-0.3）× 10.197 = 71.379kg/cm 2 (62.20171kg/cm 2) D —— 管子内径，mm ；本算例D = 89-5.5×2 = 243mm(78 mm) ? —— 挠度系数。本算例d/D = 45/78 = 0.576，查表8-15为0.5436。（0.3033） 则：孔板厚度 5436.0379.716 .31243?=H = 47.90mm （5.90447mm ） 孔板厚度一般不应超过0.1D ，但此处用作降压孔板，厚度超过此值是允许的。
二、阻泡剂添加管道AW-1114上的限流孔板FO-1115（液体） 1、锐孔孔径计算 式中：q —— 流体的重量流率，kg/h ；本算例q =1000 kg/h α —— 流量系数，查《工艺管道安装手册（老）》； ε —— 膨胀系数，对于液体及不压缩流体ε = 1； d —— 锐孔直径，mm ； ρ —— 操作条件下流体密度，kg/m 3；本算例ρ = 978 kg/m 3 p ?—— 孔板前后的压力降，kg/cm 2。 本算例p ? = 0.1×10.197 = 1.0197kg/cm 2 则：锐孔直径 ?P =ραε252.1q d 本算例管子内径D = 34-4.5×2 = 25〈 50mm ，则对于液体α = 0.61，ε = 1 0197.1978161.0252.11000 ????=d = 6.44mm 2、计算孔板厚度 当流体温度< 375℃时，?P D H ?=6 .31 式中：H —— 孔板厚度，mm ； p ?—— 孔板前后的压力降，kg/cm 2； 本算例p ? = 0.1×10.197 = 1.0197kg/cm 2 D —— 管子内径，mm ；本算例D = 34-4.5×2 = 25mm ? —— 挠度系数。 本算例d/D = 6.44/25 = 0.2576，查表8-15为0.5052。 则：孔板厚度 5052.00197.16 .3125?=H = 0. 57mm
限流孔板
限流孔板 节流工作原理在充满单相连续流体的管道中，安装一个节流元件（如孔板、喷嘴等）、当流体通过节流元件的节流孔时，流束形成局部收缩，流速加快，动能增加，静压降低，在节流元件的前后产生一个静压力差，即△P=P1－P2,若节流孔面积为F,流体的质量流量为qm，体积流量qv，密度为ρ，则根据流动连续性原理和伯努利方程可推导出压力差与流体流量之间的关系式：qm=qF(△Pρ)0.5式中α是流量系数。由上述关系可知，如果节流孔面积和流体密度一定，则流量与压力差的平方根成正比，即只要测出压差值，即可算出流量值，节流装置就是根据这个原理测量流体流量的。通过测量流体流经节流装置的前后压力降，可达到测量流量流量的目的，这种测量方法是以伯努利定律和流体流动连续定律为基础的。限流孔板的基本原理和节流孔板(降压)的基本原理完全一样。由于两者所起的作用和使用条件不同，所以在考虑方法和计算精度亦有差异。 首先限流孔板非计量仪表，要求精度不高，可忽略某些影响因素。如温度对管径和开口直径的影响，雷诺数对流量系数的影响等。限流孔板只起降压限流作用。限流孔板上压力降是指永久压损。限流孔板上的压力降比节流装置上的压力降大的多。亦就是在相同的流量条件下，孔径比β的范围可扩展到0.05～0.75。 限流孔板设置在管道中用于限制流体的流量或降低流体的压力。1一般用于如下几个方面：工艺物料需要降压且精度要求不高：工艺要求调节阀上的压力降较大，而调节阀上的允许最大压力降达不到这
个要求时，可通过限流孔板降掉一部分压力，以减少调节阀上的压力降，也可减少调节阀的磨损；流体需要小流量且有谁知道如何把氯气中的水分降到10ppm以下连续通过的地方。如泵的冲洗管道、热备用泵的旁通管道（低流量保护管道）、分析取样管等场所。需要降压以减少噪声或磨损的地方，如放容系统。保证安全操作，如当压力降较大的调节阀旁路采用球阀时，为防止旁路手动操作时泄压太快，可采用限流孔板。2分类及选型要点2.1分类：限流孔板按孔板的开孔数可分为单孔孔板和多孔孔板，按板的级数可分为单级孔板和多级孔板。2.2选型要点：2.2.1气体、蒸汽。为避免使用限流孔板的管路出现噎塞流，限流孔板后压力P2不能小于孔板前压力P1的55%，即P2≥0.55P1因此当P2≤0.55P1时，不能用单级孔板，要选多级孔板。而每板的前后压力比也应遵循：2.22液体a）当液体的压降小于或等于2.5Mpa时，选择单板孔板。b)当液体压降大于2.5Mpa时,选择单板孔板，且每块孔板的压降亦应小于2.5Mpa。2.3孔数的确定2.3.1当管道公称通径DN≤150mm,采用单孔孔板；DN>150时，采用多孔孔板。2.3.2多孔孔板的孔径（do）一般可选用12.5mm,20mm,25mm,40mm。在计算多孔孔板时，首先按单孔孔板求出孔径（d）然后按下式求出多孔孔板的孔数（N）N=d2/do2式中do多孔限流孔板的孔径（mm）。
管路限流孔板的设置及设计
I 第一种 管路限流孔板的设置 1. 总则 目的 化工厂、石油化工厂装置管路的限流孔板设置在管道上，用于限制流体的流量或降低流体的压力。 范围 管路的限流孔板应用于以下几个方面： 限流孔板为一同心锐孔板，用于限制流体的流量或降低流体的压力。流体通过孔板就会产生压力降，通过孔板的流量则随压力降的增大而增大。但当压力降超过一定数值，即超过临界压力降时，不论出口压力如何降低，流量将维持一定的数值而不再增加。限流孔板就是根据这个原理用来限制流体的流量或降低流体的压力。 1.2.1工艺物料需要降压且精度要求不高。 1.2.2在管道中阀门上、下游需要有较大压降时，为减少流体对阀门的冲蚀，当经孔板节流不会产生气相时，可在阀门上游串联孔板。 1.2.3流体需要小流量且连续流通的地方，如泵的冲洗管道、热备用泵的旁路管道（低流量保护管道）、分析取样管等场所。 1.2.4需要降压以减少噪声或磨损的地方，如放空系统。 编制依据： 化学工程学会《工艺系统工程设计技术规定》HG/第15篇管路限流孔板设置。 *本规定除注明外，压力均为绝对压力。 2 分类及选型要点 分类 限流孔板按孔板上开孔数分为单孔板和多孔板；按板数可分为单板和多板。 选型要点 2.2.1气体、蒸汽 为了避免使用限流孔板的管路出现噎塞流，限流孔板后压力（P 2）不能小于板前压力（P 1）的55%，即P 2≥，因此当P 2<时，不能用单板，要选择多板，其板数要保证每板后压力大于板前压力的55%。 2.2.2液体 2.2.2.1当液体压降小于或等于时，选择单板孔板。 2.2.2.2当液体压降大于时，选择多板孔板，且使每块孔板的压降小于。 孔数的确定 2.3.1管道公称直径小于或等于150mm 的管路，通常采用单孔孔板；大于150mm 时，采用多孔孔板。 2.3.2多孔孔板的孔径（d o ），一般可选用12.5mm,20mm,25mm,40mm 。 在计算多孔孔板时，首先按单孔孔板求出孔径（d ），然后按式（）求取选用的多孔孔板的孔数（N ）。 22/o d d N （） 式中 N ——多孔限流孔板的孔数，个； d ——单孔限流孔板的孔径，m ； d o ——多孔限流孔板的孔径，m ；
限流孔板的工艺计算
限流孔板计算表编制说明PS323-03 限流孔板计算表编制说明 1范围 本标准规定了限流孔板计算表的格式和填写要求，以及限流孔板的计算方法，适用于工程设计。 2引用标准 HG／T 20570.15—95 《管路的限流孔板》 3限流孔板的使用场所 限流孔板适用于以下几个方面： 3.1工艺物料需要降压且精度要求不高。 3.2在管道中阀门上、下游需要有较大压降时，为减少流体对阀门的冲蚀，当经 孔板节流不会产生气相时，可在阀门上游串联孔板。 流体需要小流量且连续流通的地方，如泵的冲洗管道、热备用泵的旁路管道(低流量保护管道)、离心泵出口返回贮槽(罐)的旁路管、分析取样管等场所。 4限流孔板计算表填写 限流孔板计算表的格式见附表1，计算表应注明工程名称和装置名称。 4.1限流孔板位号 由系统专业提出并填写。 4.2PID图号 根据PID图填写。 4.3管道号 根据限流孔板所在的管道号填写。 4.4管道类别 根据限流孔板所在的管道填写。 4.5介质 根据工艺专业提供的工艺数据填写。 4.6流量 根据工艺专业提供的工艺数据填写。 4.7孔板流量系数 —1—
限流孔板计算表编制说明PS323-03 由系统专业根据Re和d。／D值查附图(附图1)填写。 4.8液体密度 根据工艺专业提供的工艺数据填写。 4.9分子量 根据工艺专业提供的工艺数据填写。 4.10压缩系数 由系统专业根据流体对比压力、对比温度查气体压缩系数图求取 4.11孔板前温度 根据工艺专业提供的工艺数据填写。 4.12绝热指数 根据工艺专业提供的工艺数据填写。 4.13粘度 根据工艺专业提供的工艺数据填写。 4.14板数 见5.2中说明。 4.15孔板允许压差 见5.2中说明。 4.16孔板前绝压 见5.2中说明。 4.17孔板后绝压 见5.2中说明。 4.18开孔数 见5.1中说明。 4.19计算孔径 见5.3中说明。 4.20选用孔径 由系统专业按计算的孔径圆整后填写。 5限流孔板的计算 5.1限流孔板孔数的计算 5.1.1管道公称直径小于或等于150m时，通常采用单孔孔板；大于150m时，采 —2—
限流孔板说明书汉英
目录 Catalogue 一、产品用途 Service 二、产品型式和组成 Component Part 三、产品成套及使用 Model and Main Performances 四、产品运输和贮存 Transportation and Storage 五、随箱技术资料 Attachment in Package Box 六、订货须知 Information for Placing Orders
一、产品用途 FUNCTION FOR RO LGX型限流孔板也称减压孔板，主要用于流体要求降压的场合。如：在控制阀后设置限流孔板，以减小阀上的压降，降低阀的噪音，减少阀芯阀座的磨损等；流体需要降压及对降压准确度要求不高的场合；或设在控制阀旁路上，以防止手动操作旁路阀时造成泻压太快或发生液位抽空等危险，以及在配管放空系统中降低噪声等等。 LGX RO is also can be called as pressure-reduced ori f ice, which i s mainly used on the site of pressure-loosed requirement. For example, installing RO on the back of control valve so that reducing the pressure and lower the noi s e of valve, at the same time protecting the val v e seat and pith. If you need to loose the flow pressure or avoid quick pressure –lose and liquid –empty, the best choice is using RO, thus you can also reduce the noise of pipeline. 二、产品型式和组成 SCORE AND COMP OSE 限流孔板可分为单级降压和多级降压限流孔板组。其降压级数需根据流体介质、降压要求等参数经计算确定。 Now, we can provide various RO, for example, mono or multi-pressure lose type, the pressure lose class is decided by the fluid and pressure di f ference. 1.当流体为气态时 When gas fluid 为了避免使用限流孔板的管路出现噎塞流，限流孔板后压力(P2)不能小于板前压力(P1)的约55%，即P2≥0.55P1，因此当P2<0.55P1时，不能用单板，要选择多板，其板数要保证每板的板后压力大于板前压力的55%。 T o avoid gas choke,pressure downstream(P2) shall not less than 55 percent of the pressure upstream(P1),otherwi s e multiplicate restriction ori f ice plate should be taken. 2.当流体为液态时 When liquid fluid 当液体压降小于或等于2.5MP a时，选择单板孔板；当液体压降大于2.5MP a 时，选择多板孔板，且使每块孔板的压降小于2.5Mpa。 Use single restriction ori f ice plate when differential pressure is less than 2.5MP a ,otherw i s e multiplicate restriction orifi c e plate should be taken 1
节流孔板地原理及限流计算
节流孔板的原理 管道的前后压差较大时，往往采用增加节流孔板的方式，其原理是：流体在管道中流动时，由于孔板的局部阻力，使得流体的压力降低，能量损耗，该现象在热力学上称为节流现象。该方式比采用调节阀要简单，但必须选择得当，否则，液体容易产生汽蚀现象，影响 1汽蚀现象 节流孔板的作用，就是在管道的适当地方将孔径变小，当液体经过缩口，流束会变细或收缩。流束的最小横断面出现在实际缩口的下游，称为缩流断面。在缩流断面处，流速是最大的，流速的增加伴随着缩流断面处压力的大大降低。当流束扩展进入更大的区域，速度下降，压力增加，但下游压力不会完全恢复到上游的压力，这是由于较大内部紊流和能量消耗的结果。如果缩流断面处的压力pvc降到液体对应温度下的饱和蒸汽压力pv以下，流束中就有蒸汽及溶解在水中的气体逸出，形成蒸汽与气体混合的小汽泡，压力越低，汽泡越多。如果孔板下游的压力p2仍低于液体的饱和蒸汽压力，汽泡将在下游的管道继续产生，液汽两相混合存在，这种现象就是闪蒸。如果下游压力恢复到高于液体的饱和蒸汽压力，汽泡在高压的作用下，迅速凝结而破裂，在汽泡破裂的瞬间，产生局部空穴，高压水以极高的速度流向这些原汽泡占有的空间，形成一个冲击力。由于汽泡中的气体和蒸汽来不及在瞬间全部溶解和凝结，在冲击力作用下又分成小汽泡，再被高压水压缩、凝结，如此形成多次反复，并产生一种类似于我们可以想象的砂石流过管道的噪音，此种现象称为空化（见图2）。流道材料表面在水击压力作用下，形成疲劳而遭到严重破坏。我们把汽泡的形成、发展和破裂以致材料受到破坏的全部过程称为汽蚀现象。 闪蒸和空化的主要区别在于汽泡是否破裂。存在闪蒸现象的系统管道，由于介质为汽水两相流，介质比容和流速成倍增加，冲刷表面磨损相当厉害，其表现为冲刷面有平滑抛光的外形。闪蒸也产生噪音和振动，但其声级值一般为80 dB以下，不超出规范规定的许可范围。空化则不然，汽泡破裂和高速冲击会引起严重的噪音，管道振动大，在流道表面极微小的面积上，冲击力形成的压力可高达几百甚至上千兆帕，冲击频率可达每秒几万次，在短时间内就可能引起冲刷面的严重损坏，其表现为冲刷面会产生类似于煤渣的粗糟表面。而且，由液体中逸出的氧气等活性气体，借助汽泡凝结时放出热量，也会对金属起化学腐蚀作用。 不管是闪蒸还是空化，都会对管道造成不同程度的损害，对安全运行均是不利的，因此，选择节流孔板时应避免这两种情况的发生。由于孔板下游的压力往往高于液体的饱和蒸汽压力，因此，选择节流孔板时，最主要是防止空化的产生。 2 防止流体产生汽蚀的方法 对于汽蚀，冲刷面换用高级材料不是彻底解决问题的办法，控制缩流断面处的压力pvc，保持该压力不低于液体的饱和蒸汽压力pv，才是防止汽蚀产生的一项根本措施。对于压降较大的管道，可通过多级降压，确保介质经过每一个缩流断面时压力都大于液体的饱和蒸汽 3 节流孔板压差的计算 为了计算节流孔板的压差，需引入一个新的概念——阻塞流压差Δps。当孔板两端的压差Δp增加时，流量qm也增加，当压差Δp增大到一定值时，缩口处的压力pvc下降到流体饱和蒸气压力pv以下，一部分流体汽化，管道流量不再随压差增加而增加，即形成所谓阻塞流现象。此时，孔板两端的压差称为阻塞流压差Δps。当节流孔板的实际压差Δp小于其对应的Δps时，就可避免闪蒸或汽蚀的发生。当管道两端压差较大时，可采用多级减压，但每一级节流孔板的实际压差Δp均应小于本级入口对应的Δps。
限流孔板计算20080829
管路限流孔板的计算 限流孔板作为节流元件，由于具有结构简单、易加工、制造成本低、安装方便等优点，在满足工艺要求的前提下，使用限流孔板代替调节阀来限定流量或降低压力，将会大大地降低投资和操作维修费用。 特点 1．可以限定流量。 2．可以降低压力。 3．可同时限流降压。 流体为气体时，如果只是为了限定流量，对下游的压力没有要求，单段限流孔板即可满足要求。但如果在限定流量的同时还要限制孔板下游侧压力，单段限流孔板就满足不了这一要求，因为单段限流孔板不大可能在限定流量的同时还限制下游的压力，这时就应采用多段限流孔板来实现。 工作原理 孔板可以作为节流元件用来限定流量和降低压力。当孔板前后存在一定压差，流体流经孔板，对于一定的孔径，流经孔板的流量随着压差增大而增大。但当压差超过某一数值(称为临界压差)时，流体通过孔板缩孔处的流速达到音速，这时，无论压差如何增加，流经孔板的流量将维持在一定数值而不再增加。限流孔板就是根据这一原理来限定流体的流量和降低压力的。 规格 DN10～1000 目的：化工厂、石油化工厂装置管路的限流孔板设置在管道上，用于限制流体的流量或降低流体的压力。 使用范围：管路的限流孔板应用于以下几个方面： 限流孔板为一同心锐孔板，用于限制流体的流量或降低流体的压力。流体通过孔板就会产生压力降，通过孔板的流量则随压力降的增大而增大。但当压力降超过一定数值，即超过临界压力降时，不论出口压力如何降低，流量将维持一定的数值而不再增加。限流孔板就是根据这个原理用来限制流体的流量或降低流体的压力。 1．工艺物料需要降压且精度要求不高。 2．在管道中阀门上、下游需要有较大压降时，为减少流体对阀门的冲蚀，当经孔板节流不会产生气相时，可在阀门上游串联孔板。 3．流体需要小流量且连续流通的地方，如泵的冲洗管道、热备用泵的旁路管道（低流量保护管道）、分析取样管等场所。 4．需要降压以减少噪声或磨损的地方，如放空系统。 （《工艺系统工程设计技术规定》HG/T20570.15-1995）
限流孔板的作用
限流孔板作为节流元件，由于具有结构简单、易加工、制造成本低、安装方便等优点，在满足工艺要求的前提下，使用限流孔板代替调节阀来限定流量或降低压力，将会大大地降低投资和操作维修费用，因此在国外已被广泛地应用于工艺装置，对装置的安全运行起着重要的作用。然而，目前在国内工艺装置中限流孔板的应用还很不够，与国外相比存在差距。在需要限定流量或降低压力之处，大多采用调节回路来实现。在某些地方流体的流量仅要求限定在某一规定的范围内而不需要调节，而且，对其流量的准确性要求也不高，完全可以使用限流孔板来代替。因此，在工艺装置的设计中有必要充分认识限流孔板的优点，重视限流孔板的应用。 1限流孔板的工作原理 孔板可以作为流量测量元件用来测量流量，也可以作为节流元件用来限定流量和降低压力。当孔板前后存在一定压差，流体流经孔板，对于一定的孔径，流经孔板的流量随着压差增大而增大。但当压差超过某一数值(称为临界压差)时，流体通过孔板缩孔处的流速达到音速，这时，无论压差如何增加，流经孔板的流量将维持在一定数值而不再增加。限流孔板就是根据这一原理来限定流体的流量和降低压力的。 2限流孔板在工艺装置中的应用 2.1保证离心泵安全启动和正常工作2.1.1保证离心泵的最小流量要求 离心泵在启动时，为了使出口压力达到一定值，减少电动机启动电流，要求在出口阀关闭或部分关闭下启动。但是，对于某些离心泵，如高扬程离心泵及输送挥发性液体的离心泵，由于泵内叶轮与泵体间隙很小，流体易于气化，这类离心泵在启动和运转时要求必须有一定流量。如果这类离心泵在没有液体流出的情况下运转(即密闭运转)，泵内液体将产生涡流，使其发热汽化而发生气蚀或憋压，易造成泵损坏。为了保证这类离心泵安全启动和正常运转，要求泵有最小排出流量，此值称为离心泵的最小流量。通常最小流量由泵制造厂规定。为了保证最小流量，在离心泵出口管道上加一条返回线，称为最小流量线,如图1。在最小流量线上使用限流孔板，即使在发生误操作将泵出口阀门关闭时，也能保证离心泵 安全运转，不致造成泵损坏。 图1限流孔板用于保证泵安全启动和正常工作
气体限流孔板的计算
限流孔板的计算 一、D-1101手动放空限流孔板FO-1134（气体） 1、计算孔板锐孔直径 827.2d G =式中：G —— 通过喷嘴的流量，kg/h ；本算例G =104186 kg/h K ——气体绝热系数；本算例K = 1.606 P 1—— 喷嘴前压力，MPa （a ）；本算例P 1= 7.3MPa （a ） ρ1 —— 喷嘴前气体密度，kg/m 3；本算例ρ = 67.71 kg/m 3 d —— 锐孔直径，mm ； 则：锐孔直径 1 111)12(827.2ρP K K G d K K -++= 71 .673.7)1606.12(606.1827.2104186 1606.11606.1??+=-+ = 48.07mm 经圆整：取锐孔直径d = 48mm(60mm) 2、计算孔板厚度 当流体温度< 375℃时，?P D H ?=6 .31 式中：H —— 孔板厚度，mm ； p ?—— 孔板前后的压力降，kg/cm 2； 本算例p ? = （7.3-0.3）× 10.197 = 71.379kg/cm 2 (62.20171kg/cm 2) D —— 管子内径，mm ；本算例D = 89-5.5×2 = 243mm(78 mm) ? —— 挠度系数。本算例d/D = 45/78 = 0.576，查表8-15为0.5436。（0.3033） 则：孔板厚度 5436.0379.716 .31243?=H = 47.90mm （5.90447mm ）
孔板厚度一般不应超过0.1D，但此处用作降压孔板，厚度超过此值是允许的。
二、阻泡剂添加管道AW-1114上的限流孔板FO-1115（液体） 1、锐孔孔径计算 p d q ?=ραε2252.1 式中：q —— 流体的重量流率，kg/h ；本算例q =1000 kg/h α —— 流量系数，查《工艺管道安装手册（老）》； ε —— 膨胀系数，对于液体及不压缩流体ε = 1； d —— 锐孔直径，mm ； ρ —— 操作条件下流体密度，kg/m 3；本算例ρ = 978 kg/m 3 p ?—— 孔板前后的压力降，kg/cm 2。 本算例p ? = 0.1×10.197 = 1.0197kg/cm 2 则：锐孔直径 ?P =ραε252.1q d 本算例管子内径D = 34-4.5×2 = 25〈 50mm ，则对于液体α = 0.61，ε = 1 0197.1978161.0252.11000 ????=d = 6.44mm 2、计算孔板厚度 当流体温度< 375℃时，?P D H ?=6 .31 式中：H —— 孔板厚度，mm ； p ?—— 孔板前后的压力降，kg/cm 2； 本算例p ? = 0.1×10.197 = 1.0197kg/cm 2 D —— 管子内径，mm ；本算例D = 34-4.5×2 = 25mm ? —— 挠度系数。本算例d/D = 6.44/25 = 0.2576，查表8-15为0.5052。 则：孔板厚度 5052.00197.16 .3125?=H = 0. 57mm
气体限流孔板的计算
气体限流孔板的计算 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
限流孔板的计算 一、D-1101手动放空限流孔板FO-1134（气体） 1、计算孔板锐孔直径 827.2d G =式中：G —— 通过喷嘴的流量，kg/h ；本算例G =104186 kg/h K ——气体绝热系数；本算例K = P 1—— 喷嘴前压力，MPa （a ）；本算例P 1= （a ） ρ1 —— 喷嘴前气体密度，kg/m 3；本算例ρ = kg/m 3 d —— 锐孔直径，mm ； 则：锐孔直径 1 111)12(827.2ρP K K G d K K -++= 71 .673.7)1606.12(606.1827.2104186 1606.11606.1??+=-+ = 经圆整：取锐孔直径d = 48mm(60mm) 2、计算孔板厚度 当流体温度< 375℃时，?P D H ?=6 .31 式中：H —— 孔板厚度，mm ； p ?—— 孔板前后的压力降，kg/cm 2； 本算例p ? = （）× = 71.379kg/cm 2 (62.20171kg/cm 2) D —— 管子内径，mm ；本算例D = ×2 = 243mm(78 mm) ? —— 挠度系数。本算例d/D = 45/78 = ，查表8-15为。（）
则：孔板厚度 5436.0379.716 .31243?=H = 47.90mm （5.90447mm ） 孔板厚度一般不应超过，但此处用作降压孔板，厚度超过此值是允许的。
二、阻泡剂添加管道AW-1114上的限流孔板FO-1115（液体） 1、锐孔孔径计算 式中：q —— 流体的重量流率，kg/h ；本算例q =1000 kg/h α —— 流量系数，查《工艺管道安装手册（老）》； ε —— 膨胀系数，对于液体及不压缩流体ε = 1； d —— 锐孔直径，mm ； ρ —— 操作条件下流体密度，kg/m 3；本算例ρ = 978 kg/m 3 p ?—— 孔板前后的压力降，kg/cm 2。 本算例p ? = × = 1.0197kg/cm 2 则：锐孔直径 ?P =ραε252.1q d 本算例管子内径D = ×2 = 25〈 50mm ，则对于液体α = ，ε = 1 0197.1978161.0252.11000 ????=d = 6.44mm 2、计算孔板厚度 当流体温度< 375℃时，?P D H ?=6 .31 式中：H —— 孔板厚度，mm ； p ?—— 孔板前后的压力降，kg/cm 2； 本算例p ? = × = 1.0197kg/cm 2 D —— 管子内径，mm ；本算例D = ×2 = 25mm ? —— 挠度系数。本算例d/D = 25 = ，查表8-15为。 则：孔板厚度 5052.00197.16 .3125?=H = 0. 57mm
限流孔板的工艺计算
限流孔板的工艺计算内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
限流孔板计算表编制说明 1范围 本标准规定了限流孔板计算表的格式和填写要求，以及限流孔板的计算方法，适用于工程设计。 2引用标准 HG／T —95 《管路的限流孔板》 3限流孔板的使用场所 限流孔板适用于以下几个方面： 3.1工艺物料需要降压且精度要求不高。 3.2在管道中阀门上、下游需要有较大压降时，为减少流体对阀门的冲蚀，当经孔板节流不会产生气相时，可在阀门上游串联孔板。 流体需要小流量且连续流通的地方，如泵的冲洗管道、热备用泵的旁路管道(低流量保护管道)、离心泵出口返回贮槽(罐)的旁路管、分析取样管等场所。 4限流孔板计算表填写 限流孔板计算表的格式见附表1，计算表应注明工程名称和装置名称。 4.1限流孔板位号 由系统专业提出并填写。 4.2PID图号 根据PID图填写。
4.3管道号 根据限流孔板所在的管道号填写。 4.4管道类别 根据限流孔板所在的管道填写。 4.5介质 根据工艺专业提供的工艺数据填写。 4.6流量 根据工艺专业提供的工艺数据填写。 4.7孔板流量系数 由系统专业根据Re和d。／D值查附图(附图1)填写。 4.8液体密度 根据工艺专业提供的工艺数据填写。 4.9分子量 根据工艺专业提供的工艺数据填写。 4.10压缩系数 由系统专业根据流体对比压力、对比温度查气体压缩系数图求取4.11孔板前温度 根据工艺专业提供的工艺数据填写。 4.12绝热指数 根据工艺专业提供的工艺数据填写。 4.13粘度 根据工艺专业提供的工艺数据填写。
管路限流孔板的设置及设计
I 第一种管路限流孔板的设置 1. 总则 1.1 目的 化工厂、石油化工厂装置管路的限流孔板设置在管道上，用于限制流体的流量或降低流体的压力。 1.2 范围 管路的限流孔板应用于以下几个方面： 限流孔板为一同心锐孔板，用于限制流体的流量或降低流体的压力。流体通过孔板就会产生压力降，通过孔板的流量则随压力降的增大而增大。但当压力降超过一定数值，即超过临界压力降时，不论出口压力如何降低，流量将维持一定的数值而不再增加。限流孔板就是根据这个原理用来限制流体的流量或降低流体的压力。 1.2.1工艺物料需要降压且精度要求不高。 1.2.2在管道中阀门上、下游需要有较大压降时，为减少流体对阀门的冲蚀，当经孔板节流不会产生气相时，可在阀门上游串联孔板。 1.2.3流体需要小流量且连续流通的地方，如泵的冲洗管道、热备用泵的旁路管道（低流量保护管道）、分析取样管等场所。 1.2.4需要降压以减少噪声或磨损的地方，如放空系统。 1.3 编制依据： 化学工程学会《工艺系统工程设计技术规定》HG/T20570.15-1995第15篇管路限流孔板设置。 *本规定除注明外，压力均为绝对压力。 2 分类及选型要点

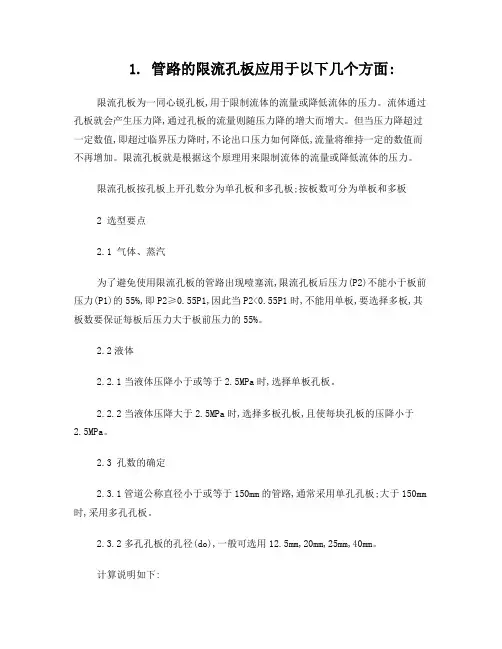

2.1 分类 限流孔板按孔板上开孔数分为单孔板和多孔板；按板数可分为单板和多板。 2.2 选型要点 2.2.1气体、蒸汽 为了避免使用限流孔板的管路出现噎塞流，限流孔板后压力（P 2）不能小于板前压力（P 1）的55%，即P 2≥0.55P 1，因此当P 2<0.55P 1时，不能用单板，要选择多板，其板数要保证每板后压力大于板前压力的55%。 2.2.2液体 2.2.2.1当液体压降小于或等于2.5MPa 时，选择单板孔板。 2.2.2.2当液体压降大于2.5MPa 时，选择多板孔板，且使每块孔板的压降小于2.5MPa 。 2.3 孔数的确定 2.3.1管道公称直径小于或等于150mm 的管路，通常采用单孔孔板；大于150mm 时，采用多孔孔板。 2.3.2多孔孔板的孔径（d o ），一般可选用12.5mm,20mm,25mm,40mm 。 在计算多孔孔板时，首先按单孔孔板求出孔径（d ），然后按式（2.3）求取选用的多孔孔板的孔数（N ）。 22/o d d N （2.3） 式中 N ——多孔限流孔板的孔数，个； d ——单孔限流孔板的孔径，m ； d o ——多孔限流孔板的孔径，m ； 3 计算方法
限流孔板工作原理
限流孔板自被研究生产出来之后，十分快速的被市场所接受。这主要是由于其不仅测量的精准度高，还因为测量的是孔径。孔径的测量仪器在市场上相当走俏，可以说销量一直有增无减。而限流孔板能够快速的占据市场份额主要是因为其工作原理具有相当大的优势。 原理：孔板可以作为流量测量元件用来测量流量，也可以作为节流元件用来限定流量和降低压力。当孔板前后存在一定压差，流体流经孔板，对于一定的孔径，流经孔板的流量随着压差增大而增大。但当压差超过某一数值(称为临界压差)时，流体通过孔板缩孔处的流速达到音速，这时，无论压差如何增加，流经孔板的流量将维持在一定数值而不再增加。限流孔板就是根据这一原理来限定流体的流量和降低压力的。 限流孔板的作用 1，保证离心泵安全启动和正常工作8 M- M$ u7 e( e+ f$ R3 i 离心泵在启动时，为了使出口压力达到一定值，减少电动机启动电流，要求在出口阀关闭或部分关闭下启动。但是，对于某些离心泵，如高扬程离心泵及输送挥发性液体的离心泵，由于泵内叶轮与泵体间
隙很小，流体易于气化，这类离心泵在启动和运转时要求必须有一定流量。如果这类离心泵在没有液体流出的情况下运转(即密闭运转)，泵内液体将产生涡流，使其发热汽化而发生气蚀或憋压，易造成泵损坏。为了保证这类离心泵安全启动和正常运转，要求泵有最小排出流量，此值称为离心泵的最小流量。通常最小流量由泵制造厂规定。为了保证最小流量，在离心泵出口管道上加一条返回线，称为最小流量线。在最小流量线上使用限流孔板，即使在发生误操作将泵出口阀门关闭时，也能保证离心泵安全运转，不致造成泵损坏。 2，代替流量调节阀限定最大流量 在工艺操作中，在流量不需调节，仅要求限定最大流量的场合，可使用限流孔板代替流量调节回路防止超流量，节约投资。这也是限流孔板最常见的用途之一。 3，防止各支管偏流 在某种情况下，工艺要求各分支管道流量相同。但是由于各支管
气体限流孔板的计算
气体限流孔板的计算 Prepared on 24 November 2020
限流孔板的计算 一、D-1101手动放空限流孔板FO-1134（气体） 1、计算孔板锐孔直径 827.2d G =式中：G —— 通过喷嘴的流量，kg/h ；本算例G =104186 kg/h K ——气体绝热系数；本算例K = P 1—— 喷嘴前压力，MPa （a ）；本算例P 1= （a ） ρ1 —— 喷嘴前气体密度，kg/m 3；本算例ρ = kg/m 3 d —— 锐孔直径，mm ； 则：锐孔直径 1 111)12(827.2ρP K K G d K K -++= 71 .673.7)1606.12(606.1827.2104186 1606.11606.1??+=-+ = 经圆整：取锐孔直径d = 48mm(60mm) 2、计算孔板厚度 当流体温度< 375℃时，?P D H ?=6 .31 式中：H —— 孔板厚度，mm ； p ?—— 孔板前后的压力降，kg/cm 2； 本算例p ? = （）× = 71.379kg/cm 2 (62.20171kg/cm 2) D —— 管子内径，mm ；本算例D = ×2 = 243mm(78 mm) ? —— 挠度系数。本算例d/D = 45/78 = ，查表8-15为。（）
则：孔板厚度 5436.0379.716 .31243?=H = 47.90mm （5.90447mm ） 孔板厚度一般不应超过，但此处用作降压孔板，厚度超过此值是允许的。
二、阻泡剂添加管道AW-1114上的限流孔板FO-1115（液体） 1、锐孔孔径计算 式中：q —— 流体的重量流率，kg/h ；本算例q =1000 kg/h α —— 流量系数，查《工艺管道安装手册（老）》； ε —— 膨胀系数，对于液体及不压缩流体ε = 1； d —— 锐孔直径，mm ； ρ —— 操作条件下流体密度，kg/m 3；本算例ρ = 978 kg/m 3 p ?—— 孔板前后的压力降，kg/cm 2。 本算例p ? = × = 1.0197kg/cm 2 则：锐孔直径 ?P =ραε252.1q d 本算例管子内径D = ×2 = 25〈 50mm ，则对于液体α = ，ε = 1 0197.1978161.0252.11000 ????=d = 6.44mm 2、计算孔板厚度 当流体温度< 375℃时，?P D H ?=6 .31 式中：H —— 孔板厚度，mm ； p ?—— 孔板前后的压力降，kg/cm 2； 本算例p ? = × = 1.0197kg/cm 2 D —— 管子内径，mm ；本算例D = ×2 = 25mm ? —— 挠度系数。本算例d/D = 25 = ，查表8-15为。 则：孔板厚度 5052.00197.16 .3125?=H = 0. 57mm
