某市政道路排水工程设计论文

某市政道路排水工程设计探究

摘要：近年来，随着城市的快速发展，基础设施建设步伐也必须跟上城市发展的脚步，城市中的市政道路给排水工程就显得越来越重要。文章主要结合某城市排水工程实例，阐述了该工程的设计原则，提出了排水工程水量的确定，从而针对市政道路给排水系统工程设计要点进行了分析，主要从市政给排水现状的分析、管道的选择和管道系统设计几方面进行了论述，从中不断保证道路排水工程的质量及改善道路使用性能。

关键词: 市政道路给排水工程设计原则管材选择

中图分类号：k826.16 文献标识码：a 文章编号：

1 工程概况

某市政排水配套工程，其设计内容包括污水工程、雨水管渠工程设计。道路全长约920米。现状场地周边已有一条建成的道路，其余路网均未建。雨水管圆管管径为dn300~dn500，雨水暗渠采用浆砌石雨水暗渠，尺寸为1.6*1~2-2.8*1；污水管管径dn400~dn800。

2 设计原则

本工程设计应在城市排水工程专项规划指导下进行，根据专项规划的设计成果对所实施的市政排水项目进行优化设计在设计中

应遵循以下要求：

（1）布置管渠系统，划分汇水流域面积，确定排水方向及出路。

（2）安排好控制点的高程。应根据城市道路竖向设计，保证汇水面积内的水都能自流排出。

道路排水工程雨季施工方案

道路排水工程雨季施工方案内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）

道路排水工程雨季施工方案编制：审核：审批：目录

一、工程概况子牙循环经济产业区规划干路二十等五条道路及附属工程。五条路包括：规划干路二十（次干路辛七—次干路辛九），长约600m、规划干路二十一（规划干路十三—次干路辛九），长约290m、次干路辛九（规划干路二十—规划干路二十一），长约742m、次干路辛五（规划干路十三—次干路辛八），长约265m、次干路辛八（次干路辛五—规划干路二十二），长约320m，总长约2300m。道路面积约4万平方米。排水工程：管道管径300mm—2600mm。二、编制依据《规划干路二十道路（道路排水）工程施工图设计》《规划干路二十一道路（道路排水）工程施工图设计》《次干路辛五道路（道路排水）工程施工图设计》《次干路辛八道路（道路排水）工程施工图设计》《次干路辛九道路（道路排水）工程施工图设计》《天津子牙循环经济产业区规划干路二十等五条道路的道路排水工程施工组织设计》《天津市建设工程文明施工管理规定》《天津市建设工程施工安全管理规定》《加强施工现场文明施工管理和治理运输撒漏的主要措施》三、雨期施工准备工作（一）组织准备项目部成立雨季施工领导小组，组成如下：

组长：副组长：值班表（二）技术准备工程施工前，组织有关人员按照方案要求进行技术交底，提出雨施计划，为施工提供技术准备。（三）材料准备（四）现场准备

雨季施工前，整理施工现场，由于现场施工、运输破坏的现场排水坡度重新整好，清理施工现场的排水沟，保证排水畅通。检查场内外的排水设施。确保排水设备完好，以保证暴雨后能在较短的时间排出积水。施工现场道路进行硬化处理，沿道路两侧做好排水沟。检查设备堆放场地，保证堆放场地高于现场地面，并进行硬化处理。钢筋堆放场地进行夯实，并高于现场地面，用垫木将钢筋架起、苫盖。避免因雨水浸泡而锈蚀。检查施工现场水泥库、料具库，加工棚等的防雨情况，保证现场内棚库不渗漏。检查现场各种机具、设备的防雨设施，保证机具入棚和具备防雨功能，机电设备机座均垫高，不得直接放置在地面上，避免下雨时受淹。漏电接地保护装置应灵敏有效，雨季施工前检查线路的绝缘情况，做好记录，雨季施工期间定期检查。四、雨季施工技术措施（一）钢筋工程钢筋堆放场地应夯实，并高于现场地面，用垫木将钢筋架起250mm，避免因雨水浸泡而生锈，加工好的钢筋雨天应覆盖，防止锈蚀，大风雷雨天气，施工钢筋工程应停止作业，防止雷电伤人。检查施工现场水泥库、料具库，加工棚等的防水情况，保证现场内棚库不渗漏。焊接施工:雨天现场焊接应停止作业，急需作业者必须搭设临时防雨棚，但中雨以上天气必须停止焊接作业，以防止焊接的热影响区由于淋雨而发生脆断。

道路提升改造排水工程施工组织设计

**县*＊路提升改造排水工程施工组织设计二〇一一年五月?前言一、编制依据、范围及目的１．编制依据根据招标单位提供的招标文件和施工图纸，在认真学习领会设计意图的基础上,结合现场实地察看情况,针对本工程特点和单位自身施工组织能力，相同相似工程中的实际经验而编制。

2.编制范围 *＊县**路提升改造排水工程(第二标段）从**＊至＊**街雨水管和污水管均为6600米,采用钢筋混凝土II管，雨水管径分别为d=600mm,d=800mm,d=100０mm,污水管径分别为d=６0０mm,ｄ=１20０mm，砌筑检查井和接户井。 3．编制目的满足招标要求和用于指导施工的全过程,既是对业主的承诺,也是优质、高效和按期完成施工任务的前提和基础。二、工程概况 *＊县**路提升改造排水工程(第二标段）从滏东排水至东昌街雨水管和污水管分别为6６00米,采用钢筋混凝土II管,雨水管径分别为d=６０0mm,d=800ｍm，ｄ=10０0mm，污水管径分别为d=600mm,d＝1２00mm,砌筑检查井和接户井。第一节项目部的组成一、组织机构: 为了确保该工程的顺利进行，经单位领导研究决定,组建一支年富力强,工作作风过硬的项目工程施工队伍,由工作责任心强,组织能力高，经验丰富的同志担任该工程项目部经理,将从施工组织调配、施工方案制订、施工管理、技术、质量管理保障等方面,广泛综合地运用现代科学技术和手段,对施工的全过程进行有效的控制和管理。并配备一批技术业务精通、熟练、管理意识、质量意识、施工管理、现场管理等水平高的多名同志,组建一支团结、奋战、具备强有力战斗性的班子。第二节施工部署及总平面布置一、施工部署根据本标段工期紧、任务重的特点，按照“科学布局、周密安排”的施工原则组织施工。并注意作业工序之间衔接时间，确保施工流畅，减少间歇时间。二、总平面布置 1．驻地建设通过考察现场，搭建临时驻地用房。 2．施工便道本标段施工便道布置,场外运输利用现有道路解决。

市政道路与雨污水工程施工设计方案(排水管道施工)

市政道路及雨污水工程施工组织设计排水管道施工

第一章概述 1、编制依据 1. 1 某市市政工程设计研究院设计的《某曲江新区杜陵邑南路市政工程施工图》第一、二、三卷及相关资料。 1. 2《市政工程排水管渠工程质量检验评定标准》（CJJ3－90）。 1. 3《粉煤灰、石灰道路基层施工及验收规》（CJJ 4－97）。 1. 4《公路工程技术标准》（JTG B01-2003）。 1. 5《沥青路面施工及验收规》（GB50092－96）。 1. 6《城市道路路基工程施工及验收规》（CJJ 44－91）。 1. 7《给水排水管道工程及验收规》。 1. 8《测量规》（GBJ50026-93）。 1. 9《建筑与市政降水工程技术规》（JGJ/T 111-98）。 1. 10《市政桥梁工程质量检验评定标准》GJJ2-90ISO9001质量体系。 1. 11要求执行的国家、某市及有关部委现行的技术标准、施工规、规定、规程、验收标准及相关的标准图集。 2、工程概况本工程项目位于某市曲江新区二期西侧，包括道路、雨水、污水施工图中的所有施工容。 2.1 道路工程概述杜陵邑南路道路起点桩号K0＋000，接雁翔路；终点桩号K1＋137.558，接

公园南路，道路总长1137.558米。正常段道路规划红线宽度为30米，单幅路，其中车行道宽15米，两侧路侧带各宽7.5米，其中机非隔离带各宽2米，非机动车道各宽2.5米,人行道宽3米。机动车道横坡为1.5%,非机动车道和人行道在同一高程平面上横坡均为2.0%; 渠化段道路规划红线宽度为40米，双幅路，其中中央分隔带宽2米,两侧机动车道各宽11.5米，两侧路侧带各宽7.5米，其中机非隔离带各宽2米，非机动车道各宽2.5米,人行道宽3米。机动车道横坡为0.95%,非机动车道和人行道在同一高程平面上横坡均为2.0% 道路结构按Ⅰ级城市次干路标准设计，路面结构机动道全部采用面层为12cm厚的沥青砼（上面层为5cm厚的AC-13C细粒式沥青砼，下面层为7cm厚的AC-20C中粒式沥青砼），基层采用双基层，上基层为30cm厚二灰碎石，下基层为20cm厚石灰土。非机动道全部采用面层为8cm厚的沥青砼（上面层为4cm厚的AC-13C细粒式沥青砼，下面层为4cm厚的AC-20C中粒式沥青砼），基层采用双基层，上基层为15cm厚二灰碎石，下基层为20cm厚石灰土。人行道采用15cm厚5%石灰土基层，上浇筑5cmC20小石子水泥砼和2cmM10水泥砂浆,面层铺6cm 火烧面花岗岩。路缘石采用C30预制路缘石（型号：15×30×50cm）。 2.2 排水工程概述根据规划要求设计污、雨水管道各一条。设计污水管位于道路中线北侧5.5m，主管道管径为d400-500，共计

道路排水工程施工组织设计59510

XXX道路工程（道路、排水）施工施工组织设计编制单位：XXX建设集团有限公司编制日期：XXX年XX月XX日

目录一、编制依据二、编制原则三、工程概况四、工程重点、难点及施工前准备五、施工方案及技术措施六、施工进度计划及机械设备、劳动力保证措施七、质量保证体系八、安全保证措施九、文明施工及扬尘治理措施十、雨季施工措施十一、地下管线及地下、地上设施保护措施十二、施工组织机构十三、加强企业管理、降低施工成本十四、施工总平面布置十五、附表

一、编制依据 1、XXX道路工程（道路、排水）施工工程施工招标文件。 2、依据XXX道路工程（道路、排水）施工设计图纸。 3、国家、行业颁布的相关法律、法规及技术规范。 4、依据我公司对本工程现场的实地调查情况和对本工程施工所需水、电、路、及地材资源等的实际调查情况。二、编制原则 1、招标文件的原则，在编制施工组织设计文字说明及附图表中，严格按照招标文件的规定，做到统一标准、规范编制。 2、施工设计图纸的原则，认真阅读核对施工设计图纸，理解设计意图,严格按照设计标准和要求编制施工组织设计。 3、遵循施工技术规范和验收标准的原则，严格按施工技术规范要求优化施工方案，认真执行工程质量检验和验收标准。 4、遵循实事求是的原则，在编制施工组织设计时，根据本工程特点，从实际出发，科学组织，合理安排，均衡施工，达到快速、有序、优质、高效。 5、遵循“科技是第一生产力”的原则，广泛应用“四新”(新技术、新工艺、新材料、新设备)成果，发挥科技在施工中的先导、保障作用。

6、遵循专业化队伍施工和综合管理的原则，在组织施工时，以专业作业队为基本形式，配备充足的施工机械设备，同时采取综合管理手段合理调配施工资源，以达到整体优化的目的。 7、遵循“安全第一，预防为主”的原则，从制度、管理、方案、资源等方面制定切实可行的措施，确保安全施工。 8、遵循科学配置的原则，根据本工程的工程量大小及各项管理目标的要求，在施工组织中实行科学配置。选派经过专业培训具有丰富的现场经验的管理人员；安排技术熟练、具有专业化水平、施工力强、整体素质好的施工队伍。投入高效先进的施工设备。三、工程概况（一）概述 XXX大街为XXX市南北向交通主干路，现由于新建XXX大街截止到XX路，和XX小区未接通，对周边居民出行造成了影响，因此在XXX大街XX路以南新建84米道路及排水管道。（二）设计技术标准排水系统采用雨污水分流制。 1、雨水管道设计：本标段设计雨水排水工程为雨水方沟，方沟尺寸为：W*H=2000*1600mm，自北向南坡度，规划排入环城水系。 2、污水管道设计：

公路排水工程施工组织设计方案

公路排水工程施工方案第1章编制说明 1.1 编制目的为指导（）排水工程施工，确保施工质量、安全和工期，降低工程造价，为施工提供科学的指导依据，特制定本施工方案。 1.2 适用范围本施工施工方案仅适用于（）排水工程施工。 1.3 编制依据 1）道路工程施工投标文件。 2）排水工程施工图。 3）现场考察。（1）《天津市市政工程施工技术规范》(排水) （2）《城市排水工程质量检验标准》（3）《给排水管道工程施工及验收规范》（4）《混凝土强度检验评定标准》（5）《混凝土质量控制标准》（6）《天津市市政排水检查井盖暂行技术规范》（7）以及与本工程有关的国家、部及天津市技术标准、法规文件等。

1.4 编制原则 1.4.1 严格执行工程施工过程中涉及的相关规范、规程和设计标准。 1.4.2 遵守、执行招标文件各款的具体要求，确保实现业主要求的日期、质量、安全、环境保护、文明施工和造价等各方面的工程管理目标。 1.4.3 在认真、全面理解设计文件的基础上，结合工程情况，应用新技术成果，使施工方案具有技术先进、方案可靠、经济合理的特点。 1.4.4 充分研究现场施工环境，妥善处理施工组织与周边接口问题，使施工对周边环境的影响最小化。 1.4.5 施工方案编制尽可能做到总体施工部署和分项工程施工组织相结合，重点项目和一般项目相结合，特殊技术与普通技术相结合，总体上使施工方案具有重点突出，内容全面，思路清晰的特点。第2章工程综合说明 2.1 工程简介（）位于（）。工程主要内容（）。本分部分项工程为排水工程施工。计划开竣工日期为（）工期（）天。 2.2 工程项目环境 2.2.1 地形、地貌、地质天津市位于华北平原东北部，海河流域下游，东临渤海，北枕燕山，与河北省、北京市为邻。本项目位于天津市（）区，所站施工区域主要地貌类型有渠堤及渠道等。地表沉积物以砂土、砂粘土为主；含水量较大，工程性质较差。

路基路面论文ttt

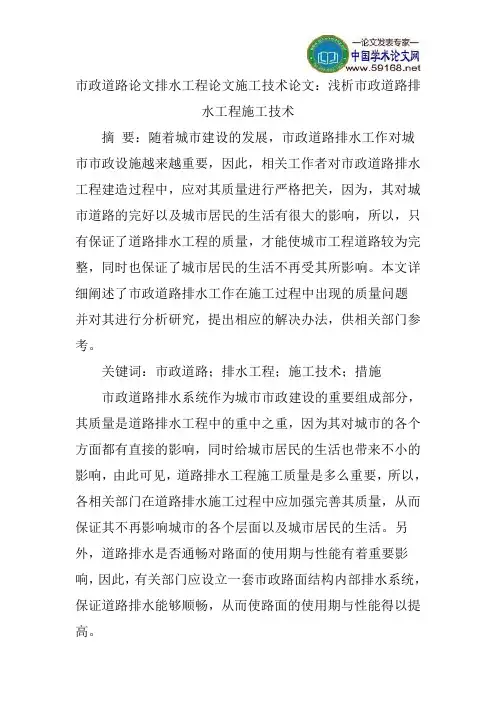

路面排水设计要点摘要：随着我国经济和社会的高速发展，公路建设也进入了快速发展时期。然而在车流量及载荷越来越大的情况下，采用传统的路面材料和施工工艺建成的路面在使用中暴露出很多的问题，尤其是在南方多雨地区，道路积水以及路面水损坏现象表现得非常的突出。这已成为国内以致国外道路建设的一大难点。因此，传统的沥青混凝土路面在设计和施工工艺上均需要作出改进。而排水性沥青混凝土路面正是适应了上述需要而发展起来的一种新型的路面结构形式，对于多雨地区尤为适用。本文对此作了简单的研究。关键词:排水性沥青混凝土，路面，配合比设计，施工工艺，质量控制

1研究背景随着我国经济及社会快速进步，基础设施建设也正以前所未有的速度发展，高速公路建设就是基础建设施建设的重点之一。截至2005 年底，高速公路通车里程已超过4.1万公里。尽管随着新材料的应用和施工工艺的优化，沥青路面的质量不断提高，但仍有相当部分沥青混凝土路面在使用过程中发生一定程度的损坏现象，特别是由于各种综合因素引起的早期（使用3年左右）破坏，致使公路沥青路面的使用性能与寿命常达不到应有的设计水平，已严重影响了公路交通运输功能的正常发挥，造成巨大的经济损失，同时也在一定程度上制约了我国高速公路事业的发展。以往路面破坏形式主要表现为车辙、低温开裂和疲劳开裂，而采用了半刚性基层路面结构和对沥青混合料品质得到了有效缓解。但水损坏的破坏形式则取而代之，成为困扰公我国高速公路发展得新课题。尤其是在我国南方多雨地区，高速公路在春融季节、梅雨季节及雨季，路面会出现麻面、松散、掉粒乃至坑槽，这种引人注目的早期破坏，是人们始料不及的。

市政道路给排水设计优化策略分析

市政道路给排水设计优化策略分析发表时间：2017-08-18T11:01:09.353Z 来源：《建筑学研究前沿》2017年第9期作者：曲振满[导读] 城市市政道路给排水工程在城市给排水系统中的重要性是不言而喻的。烟台市牟平区城市养护管理工程公司山东省烟台市 264100 摘要：对城市市政工程给排水的设计科学性保障，就要从多方面加强重视，对给排水的设计科学合理性能加以呈现。结合城市的实际发展情况，以及地理环境等因素的分析，保障给排水的设计科学化。通过从多方面对给排水的设计研究分析，对实际的给排水作用发挥就有着积极作用。基于此，本文就针对市政道路给排水设计优化策略进行分析。关键词：市政道路；给排水设计；优化策略引言城市市政道路给排水工程在城市给排水系统中的重要性是不言而喻的，现代城市更加要求道路给排水系统具有较高的给水和排水性能。因此，应当采取发展性的眼光对待工程设计，保证道路给排水工程的高性能，提升工程质量。1主要内容、设计原则以及发展现状分析1.1市政工程给排水设计的主要内容市政给排水设计是结合市政规划进行实施，城市规划的科学性对市政工程给排水的设计科学性也会有着相应影响。在具体的给排水设计中，要注重市政工程范围及地表和排水系统的积水量，然后对给排水的设计的方案加以明确化[1]。在给排水设计中应重视区域的总体规划，设计的方案能够和给排水专项相结合。在给排水设计中的任务比较多，比如对工业以及生活污废水的处理、排水管道以及处理设备的建设等，都是在市政工程给排水设计中的重要内容。 1.2 设计原则现代城市的市政道路给排水工程设计的总原则应是必须维护城市的可持续发展。所以，在工程设计过程中，必须做到以下几点: 强化给排水系统的抗洪涝能力，保障城市安全; 降低城市市政道路给排水工程的污染性，设计有效的污水处理工艺，提升工程的环保性能。在工程设计过程中，除了考虑必要的经济效益之外，还应当着重考虑工程的社会效益，应城市未来的发展需求，设设计具有前瞻性的道路给排水工程，方便日后进行改造和规划。 1.3市政工程给排水设计的发展现状分析随着城市化进程的加快，国内对市政工程给排水设计的要求有着提高。市政给排水系统设计中，必须将用地面积和管道铺设等方面紧密结合，否则会给排水的设计就会带来后续的安全隐患。城市给排水设计要与城市的用地竖向规划相结合，这方面在设计中还需加强重视。具体的设计中，给排水的整体规划还需和实际的需求紧密结合，否则会对市政工程给排水的设计发展有很大阻力。2城市市政道路给排水工程设计中出现的问题 2.1规划问题当前，市政道路给排水工程设计中，存在严重的规划问题，主要表现为给排水工程用地规划和城市建设用地规划之间的矛盾。目前，大多数的城市建设用地规划采取了竖向规划的方式，这将严重影响给排水工程的用地，降低给排水工程的高程，所以，一些城市所建设的道路给排水工程是达不到防洪要求的，一旦暴雨侵袭，就很容易发生洪涝灾害。 2.2道路给排水工程设计存在滞后性现代城市的发展有了很多的变化，城市功能不断提升，一些基础建设工程发了改变，这些工程和基础设施的建设将对道路给排水工程设计造成影响。道路给排水工程的设计应当依据其它工程建设、城市功能的变化、社会需求的改变、技术的提升等因素进行适当的调整的，但是当前仍旧有一部分城市采取了传统的设计方法，没有对工程设计新的影响因素进行合理的考量，使得道路给排水工程设计出现了滞后性，比如在环境保护方面，目前大部分城市的道路给排水工程，甚至是一些新区的给排水工程，都无法达到污染处理要求，市政道路给排水工程依然存在严重的污染性。 2.3埋管深度设计不合理这里的埋管深度不合理主要是指污水管埋管深度的不合理。由于受到了原污水提升泵站位置的影响，一部分城市所进行的污水管埋管深度设计是不合理的，加之道路坡度的影响，降低了污水管的输水和储存性能。一些采用暗渠形式安装污水管的设计，埋管深度较深，但是管材质量并不能承受该深度设计的压力，降低了管材的使用寿命，使得管道在施工过程中或使用过程中出现破损。由于原污水泵站的存储位置不合理，不仅导致污水管埋深太大，也促成了污水管网规划中垂直高度的不合理，设计时应该使得污水泵站规划不影响周边居民区的位置，尽量减少污染，在排水工程设计中通过管道材料、基础设计、施工方法的合理使用减少市政排水管网的投资，合理的排水管道高程设计应根据排水规划进行。不合理的垂直高程污水管网规划，以及原污水泵站位置的错误主要由于缺乏先进技术而造成的。3市政道路给排水的优化设计措施 3.1路基排水的优化设计路基作为市政道路重要的组成部分，通过对路基排水进行优化设计，可以有效的提高市政道路的质量。在路基排水设计工作中，需要对排水设施的使用条件进行掌握，并针对排水设计的构造及具体布置要求将其设置在路基的不同部位。同时在排水设计前，还需要对市政道路所属区域内水文和地质情况进行深入调查，并对当地雨水资料进行收集。排水系统设计时还要与充分的考虑与其他工作之间的协调性。另外还需要详细对排水系统布置图中的一些内容进行标注。路基排水设计时，对于过湿路基来讲，需要采取换填的方法进行处理，可以采用粒料、好土进行换填，也可以采取抛石挤淤的方法。由于过湿路基含量水并不是非常高，因此在设计时，可以设计在施工开始之前开挖纵向和横向排水沟，利用其来对路基水进行收集，并利用水泵来排水，从而起到疏干路基的目的。 3.2道路给水系统的设计

市政道路排水工程施工方案

第一章工程概况第一节编制依据、设计规范与施工标准第二节工程位置、施工现场条件第三节工程范围第四节工程特（难）点分析第二章施工组织保证体系第一节施工组织机构第二节组织机构框架图第三章施工总体方案及施工准备第一节施工指导思想第二节施工展开顺序第三节工程进度安排第四节施工任务的划分第五节主要施工机械第六节主要材料用量第四章目标与管理手段第一节管理手段第二节目标10第五章施工方法12 第一节施工测量12第二节排水方案12第三节地下排水管道施工13第四节路道工程施工15第五节与有关单位的配合18第六章质量保证措施19 第一节施工准备阶段的质量管理19

第二节施工阶段的质量管理20

III 第九节废弃物管理- 第十节材料设备的管理第十二节其他措施- 第十一章保证工程安全措施 32 第一节管理目标 32 第二节组织管理 32 第三节安全管理制度 32 第四节行为控制 33 第五节劳务用工管理 34 第六节施工安全注意事项 34 第七章工期保证措施 22 第一节工期控制措施 22 第二节赶工控制措施 22 第八章总平面布置 25 第九章排水、防雨措施 26 第十章环境保护与文明施工措施 27 第一节管理目标 27 第二节组织保证 27 第三节工作制度 27 第四节文明施工措施管理制度 28 第五节防止对大气污染 28 第六节防止对水污染 29 第七节防止施工噪音污染 29 第八节限制光污染措施 30 30 30 第十一节环保节能材料设备的选择 30 31

第一章工程概况第一节编制依据、设计规范与施工标准 1、施工设计文件和施工设计图以及有关设计文件。 2、现场实际踏勘所了解的情况。 3、交通、市政、建筑安装有关道路、排水、管渠等的施工规范、施工工艺及操作规程和质量验收评定标准。 4、本企业管理水平，机械设备能力。 5、本设计中采用规范《公路设计手册》（路基）《公路设计手册》（路面）《城市道路设计手册》（上、下册） 7、施工标准设计图纸中指定使用的标准图《城市道路设计规范》（CJJ37-90）《混凝土结构工程施工及验收规范》（GB50204-92）《市政道路工程质量检验评定标准》（CJJ1-90）《市政排水管渠工程质量检验评定标准》（JJ3-90）《预制混凝土构件质量检验评定标准》（GBJ302-90） (1) 《城市道路设计规范》CJJ37-90 (5) 《公路水泥砼路面设计规范》 G85768-86 (6) 《公路路线设计规范》CJTJ101 (1) 政设计院提供的图纸及有关资料 (6) (7) (8) 《城市道路与桥梁施工验收规范》

路基路面排水设计在高速公路上的应用

路基路面排水设计在高速公路上的应用随着我国高速公路建设加快,路基排水设计不当而造成的工程病害日益增多,直接造成国家财产的损失。因此,高速公路路基排水设计的重要性愈益突出,对保证高速公路的使用性能和使用寿命十分重要。标签：高速公路排水设计路基 1 高速公路排水设计概述高速公路排水设计对于高速公路路基的稳定性及路面的使用寿命有着显著的影响。高速公路排水设计应包含以下两个方面的内容:其一是要考虑如何减少地下水、农田排灌水对路基稳定性及强度的影响,一般称之为第一类排水;其二是要考虑如何将路表水迅速排出路基之外,最大限度地减少雨水对路基、路面质量的影响,减少因路表水排水不畅或路表水下渗对路基、路面结构和使用性能产生的损害,这称为第二类排水。第一类排水设计通常采用适当提高路基最小填土高度或在路基底部设置隔水垫层等办法。施工期间一般都考虑在施工前开挖临时排水边沟,排除施工期地表水并降低地下水,同时在路基底部掺加低剂量石灰处理,设置40cm厚的稳定层等。采用这一系列措施可起到事半功倍的效果。第二类排水设计一般包括:①通过路面横坡、边沟、边沟急流槽等,将路表水迅速排出路基以外;②设计中央分隔带纵向碎石盲沟、软式透水管及横向排水管,将施工期进入中央分隔带的雨水及运营期中央分隔带的下渗水迅速排出路基之外;③设计泄水孔以迅速排除桥面水;④设计中采用沥青封层、土路肩纵横向碎石盲沟或排水管,将渗入路面面层的水引出路基之外。综上所述,笔者结合高速公路在设计以及施工中出现的问题谈一点自己的体会。 2 高速公路边沟排水设计边沟设计在高速公路排水设计中占有很大的比重,设计人员都给予高度重视,但在设计过程中往往会忽视一些施工中的问题,如边沟的尺寸不考虑具体情况,死搬硬套有关规范、规定;又如施工单位大都未能按有关设计要求将原地表土、河塘清淤土等弃土运送至取土坑内用于复垦还田,而是弃放于路线两侧河塘中,造成部分河塘无法将路基水排入。另外由于沿线农田为分户承包,当地乡镇为了减少地方矛盾的产生,常常要求增加、改移和调整小型构造物设置位置。还有一点就是设计中没有充分考虑利用高速公路施工中超宽填土土方等。 2.1边沟尺寸选定边沟的排水能力主要取决于以下几个设计参数:边沟底流水坡度、边沟截面尺寸、形状、边沟的表面粗糙程度。

市政道路、排水工程施工组织设计方案

市政道路、排水工程施工组织设计方案编制依据、范围及原则 1.1.1编制依据一、某国家高新区工业园I 期市政工程施工图。二、建设部颁发的现行设计规范、施工规范、验收标准及有关文件。三、从现场调查、采集、咨询所获取的资料。四、集团公司积累的成熟技术、科技成果、施工方法以及多年来从事同类工程的工法和施工经验。五、集团公司可供调用到该工程的各类资源。 1.2.1编制范围编制范围为某国家高新区工业园I 期市政道路工程**大道，主要包括**大道的涵洞、路基、路面基层、面层、附属构筑物（侧石、人行道、收水井）以及原有道路结构层的拆除等工程。 1.3.1编制原则一、安全第一的原则在施工组织设计的编制中始终按照技术可靠、措施得力、确保安全的原则确定施工方案。本工程是永两公路与桂柳高速连接的主干道，亦是工业园市政的主干道，目前受道路行车干扰大，必须把安全措施落实到位、确保

万无一失的前提下组织施工。二、优质高效的原则加强领导，强化管理，优质高效。根据我们在施工组织设计中明确承诺的质量目标，贯彻执行ISO9001 质量体系标准，积极推广和使用“四新”技术，确保创优规划和质量目标的实现。施工中强化标准管理，加强内部核算管理，降低工程成本，提高经济效益。三、方案优化的原则科学组织，合理安排，优化施工方案是工程施工管理的行动指南，在施工方案的编制中，对路基土方填筑、路床及基层碾压、沥青砼面层施工等关键工序进行多种施工方案的综合比选。四、确保工期的原则根据建设单位对本工程的工期要求，编制科学的、合理的、周密的施工方案，合理安排进度，实行网络控制，搞好工序衔接，实施进度监控，特别要抓住重点控制工程，确保实现工期目标，满足业主要求。五、科学配置的原则根据本工程的工程量大小及各项管理目标的要求，在施工组织上，施工要素实行科学配置，选派有施工经验的管理人员，组织专业化施工队伍，投入高效先进的施工设备，确保建设资金的周转使用，选用优质材料，确保人、财、物设备的科学合理配置。六、合理布局的原则从合理利用临时占地、便于施工、搞好环保、实施文明施工等多角度出发，合理安排二灰碎石、水泥稳定层拌和站及沥青拌和站布局。

市政道路雨污水工程施工组织设计方案

第一章概述 1、编制依据 1. 1 **市市政工程设计研究院设计的《**曲江新区杜陵邑南路市政工程施工图》第一、二、三卷及相关资料。 1. 2《市政工程排水管渠工程质量检验评定标准》（CJJ3－90）。 1. 3《粉煤灰、石灰道路基层施工及验收规范》（CJJ 4－97）。 1. 4《公路工程技术标准》（JTG B01-2003）。 1. 5《沥青路面施工及验收规范》（GB50092－96）。 1. 6《城市道路路基工程施工及验收规范》（CJJ 44－91）。 1. 7《给水排水管道工程及验收规范》。 1. 8《测量规范》（GBJ50026-93）。 1. 9《建筑与市政降水工程技术规范》（JGJ/T 111-98）。 1. 10《市政桥梁工程质量检验评定标准》GJJ2-90ISO9001质量体系。 1. 11要求执行的国家、**市及有关部委现行的技术标准、施工规范、规定、规程、验收标准及相关的标准图集。 2、工程概况本工程项目位于**市曲江新区二期西侧，包括道路、雨水、污水施工图中的所有施工内容。 2.1 道路工程概述杜陵邑南路道路起点桩号K0＋000，接雁翔路；终点桩号K1＋137.558，接公园南路，道路总长1137.558米。正常段道路规划红线宽度为30米，单幅路，

其中车行道宽15米，两侧路侧带各宽7.5米，其中机非隔离带各宽2米，非机动车道各宽2.5米,人行道宽3米。机动车道横坡为1.5%,非机动车道和人行道在同一高程平面上横坡均为2.0%; 渠化段道路规划红线宽度为40米，双幅路，其中中央分隔带宽2米,两侧机动车道各宽11.5米，两侧路侧带各宽7.5米，其中机非隔离带各宽2米，非机动车道各宽2.5米,人行道宽3米。机动车道横坡为0.95%,非机动车道和人行道在同一高程平面上横坡均为2.0% 道路结构按Ⅰ级城市次干路标准设计，路面结构机动道全部采用面层为12cm厚的沥青砼（上面层为5cm厚的AC-13C细粒式沥青砼，下面层为7cm厚的AC-20C中粒式沥青砼），基层采用双基层，上基层为30cm厚二灰碎石，下基层为20cm厚石灰土。非机动道全部采用面层为8cm厚的沥青砼（上面层为4cm厚的AC-13C细粒式沥青砼，下面层为4cm厚的AC-20C中粒式沥青砼），基层采用双基层，上基层为15cm厚二灰碎石，下基层为20cm厚石灰土。人行道采用15cm厚5%石灰土基层，上浇筑5cmC20小石子水泥砼和2cmM10水泥砂浆,面层铺6cm 火烧面花岗岩。路缘石采用C30预制路缘石（型号：15×30×50cm）。 2.2 排水工程概述根据规划要求设计污、雨水管道各一条。设计污水管位于道路中线北侧5.5m，主管道管径为d400-500，共计1002.2m。设计雨水管位于道路中线南侧5.5m，管道管径为d500-1200，长度为1074.56m。

厂区道路排水工程施工组织设计方案

大唐吕四港发电厂工程土建专业施工方案文件编码：DT-GC-01-00 项目名称：厂区排水施工方案施工单位：电力建设公司日期：2007-1-24

编制：年月日

目录 1.工程概况第1页1.1概况第1页 1.2工程量和工期第1页 2.编制依据第1页 3.作业前的条件和准备第2页3.1技术准备第2页3.2作业人员第2页 3.3作业工机具第3页 4.施工的工艺流程及施工工艺第3页4.1道路施工区域的选择及围第3页4.2作业程序第4页 4.3静载试验第5页 5.质量通病及预防措施第5页5.1质量通病第5页5.2质量通病预防措施第5页 5.3作业过程中控制点的设置第5页 6.作业的安全要求和环境条件第5页6.1作业的安全要求第5页 6.2作业的环境条件第6页 7.附图第6页7.1 道路施工、井点降水平面布置图第6页7.2 道路施工剖面图第6页

1.工程概况 1.1概况大唐国际吕四港发电厂施工区域围海而建，当地日最大降水量可达182.3mm，在施工区域设置闭合排水沟，以满足地表和地下排水要求。 1.2 工程量和工期 1.2.1施工工程量施工工程量统计表 1.2.3施工工期 2007/02/03-2007/07/31（见附表） 2.编制依据 2.1《大唐吕四港发电厂地质勘测报告》 2.2《地基与基础工程施工工艺标准》 2.3 大唐吕四港电厂一期工程初步设计《抽水试验报告》 2.4《建筑施工手册》 3.作业前的条件和准备 3.1 技术准备 3.1.1施工方案已确定，并经建筑工地技术负责人、项目部专业技术负责人审核批准。

3.1.3工器具到位、排水施工方案编制完毕，排水沟平面位置、宽度、深度和构造做法、沟底坡度、集水井位置和尺寸已经确定。 3.1.4技术人员按照施工方案，已对施工人员进行技术、质量、安全交底，并进行交底双签字。 3.1.5供电到位。 3.2 作业人员 3.2.1人员配置、资格 3.3作业工机具 3.3.1施工机械 3.3.2测量工具

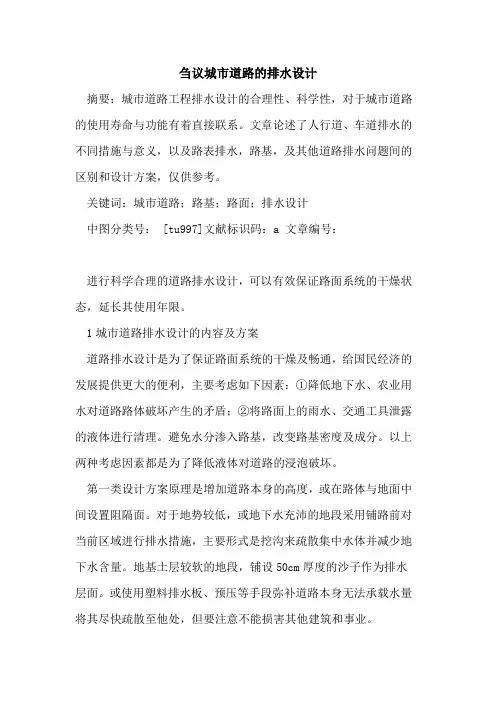

城市道路设计规范——道路地面排水

第一节道路地面水的排除第１２．１．１条设计范围及原则如下：一、城区道路排水设计应按城市排水规划进行，并应符合现行的《室外排水设计规范》（ＧＢＪ１４）规定。无排水规划时，应先作出排水规划，再进行设计。因修建道路引起两侧建筑物或街坊排水困难时，应在排水设计中解决。二、城区道路排水一般采用管渠形式。设计时应根据当地材料和道路类别选择。城区道路排水设计包括偏沟、雨水口和连接管的布设，不包括排水干管设计。三、郊区道路排水设计包括边沟、排水沟与涵洞等。设计流量可按当地的水文公式计算。四、郊区道路排水设计应处理好与农田排灌的关系。五、快速路的路面水应排泄迅速，以防止路面形成水膜影响行车安全。第１２．１．２条道路排水设计标准如下：一、城区道路排水设计重现期见表１２．１．２，重现期高于地区排水标准时，应增设必要的排水设施。二、当郊区道路所在地区有城市排水管网设施或排水规划时，应按表１２．１．２规定选用适当的重现期。三、郊区道路为公路性质时，其排水标准可参照《公路工程技术标准》（ＪＴＪ０１）规定进行设计。第１２．１．３条道路路面雨水径流量应按现行的《室外排水设计规范》（ＧＢＪ１４）执行。计算道路雨水口流量时，偏沟水深不宜大于缘石高度的２/３。第１２．１．４条雨水口的设置规定如下：

一、道路汇水点、人行横道上游、沿街单位出入口上游、靠地面径流的街坊或庭院的出水口等处均应设置雨水口。道路低洼和易积水地段应根据需要适当增加雨水口。二、雨水口型式有平箅式、立式和联合式等。平箅式雨水口有缘有平箅式和地面平箅式。缘石平箅式雨水口适用于有缘石的道路。地面平箅式适用于无缘石的路面、广场、地面低洼聚水处等。立式雨水口有立孔式和立箅式，适用于有缘石的道路。其中立孔式适用于箅隙容易被杂物堵塞的地方。联合式雨水口是平箅与立式的综合形式，适用于路面较宽、有缘石、径流量较集中且有杂物处。三、雨水口的泄水能力，平箅式雨水口约为２０ｌ/ｓ，联合式雨水口约为３０ｌ/ｓ。大雨时易被杂物堵塞的雨水口泄水能力应乘以０．５～０．７的系数。多箅式雨水口、立式雨水口的泄水能力经计算确定。四、平箅式雨水口的箅面应低于附近路面３～５ｃｍ，并使周围路面坡向雨水口。立式雨水口进水孔底面应比附近路面略低。雨水口井的深度宜小于或等于１ｍ。冰冻地区应对雨水井及其基础采取防冻措施。在泥沙量较大的地区，可根据需要设沉泥槽。五、雨水口连接管最小管径为２００ｍｍ。连接管坡度应大于或等于１０％，长度小于或等于２５ｍ，覆土厚度大于或等于０．７ｍ。必要时雨水口可以串联。串联的雨水口不宜超过三个，并应加大出口连接管管径。雨水口连接管的管基与雨水管道基础做法相同。六、雨水口的间距宜为２５～５０ｍ，其位置应与检查井的位置协调，连接管与干管的夹角宜接近９０°；斜交时连接管应布置成与干管的水流顺向。七、平面交叉口应按竖向设计布设雨水口，并应采取措施防止路段的雨水流入交叉口。第１２．１．５条立体交叉范围地面水排除的原则如下：一、对立体交叉桥下的地面水，宜采用自流排除。当不能自流排除，有条件修建蓄水池时，可采用调蓄排水。无调蓄条件时，应设泵站排水。

道路及排水管道施工设计方案

玖龙纸业（）有限公司年产55万吨牛卡及瓦楞纸生产线配套工程道路管沟工程道路及管网专项施工案编制：审核：审批：业兴实业集团有限公司玖龙纸业（）有限公司年产55万吨牛卡及瓦楞纸生产线配套工程道路管沟工程项目部

2017年5月第一章工程概况第一节编制依据、施工标准 1、本施工案的编制依据：（1）玖龙纸业（）有限公司下发施工单位的总平面给排水管道布置图及结构图、总平面消防管道布置图以及总平面管线综合图。（2）现场实际情况。 (3) 现行的施工规、施工工艺及操作规程和质量验收评定标准。 2、执行的施工标准：（1）提供的图纸及有关资料（2）设计图纸中指定使用的标准图 (3)《公路路面基层施工技术规（JT J1034-85）》 (4)《水泥混凝土路面施工技术规（JTG F30-2003）》 (5) 05MR201《城市道路—沥青路面》 (6)《给排水管道施工及验收规》GB50268—2008 3、总体概况工程名称：玖龙纸业（）有限公司年产55万吨牛卡及瓦楞纸生产线配套工程道路管沟工程建设单位：玖龙纸业（）有限公司设计单位：中国中轻国际工程有限公司监理单位：建新建设工程监理咨询公司

勘察单位：南江地质工程勘察施工单位：业兴实业集团有限公司建设地点：市江津区珞璜工业园A区第二节施工现场及气象条件 1、施工现场条件施工现场大部分较为平整，具备多条生产线同时开通的条件。 2、气象条件目前厂区主干道及排水管道的施工，正要处于夏季多雨阶段，江津地区的平均气温大概在32度左右。所以，水稳层施工前，一定要注意气象预报，做好防雨措施，确保道路基层的质量。第三节设计概况 1、主厂四主干道结构层素土压实，密实度95%；180厚连续型级配碎底基层；380厚6% GM骨架密实型水泥稳定碎基层（两层）；6厚厚乳化沥青稀浆封层；60厚AC-20C密级配沥青混凝土下面层，5厚改性乳化沥青粘层油，40厚SMA-13沥青玛蹄脂碎混合料面层。 2、主厂四主干道宽度厂区主干道为9m、12m、16m，次路为5m和7m宽。 3、横断面坡度为2%双向向外横坡和2％单向坡度。 4、道路排水（1）路面下配套有相应的厂区雨水管线、排水沟和横穿道路的给水管道、消防管道、污水

市政道路、排水工程施工方案

规划四、五支路道路及排水工程施工招标投标文件（技术部分）招标备案编号：122224120090904 项目名称：规划四、五支路道路及排水工程投标人：（盖公章）法定代表人或其委托代理人：（签字或盖章）日期： 2009年10月10日

目录第一部分：施工组织设计 (01) 第一章：综合说明 (02) 第二章：施工现场平面布置 (05) 第三章：劳动力计划表 (09) 第四章：机械设备投入情况 (10) 第五章：施工进度计划 (12) 第六章：施工进度、施工工期保证措施 (13) 第七章：施工方案或方法 (15) 第八章：施工质量保证措施 (40) 第九章：地下管线、地上设施、周围建筑物保护措施 (49) 第十章：各工序的协调措施 (50) 第十一章：季节性施工措施 (52) 第十二章：施工安全保证措施 (54) 第十三章：现场文明施工的费用投入和措施 (59) 第十四章：施工现场环保费用投入和措施 (61) 第十五章：施工现场维护措施 (63) 第十六章：与各协作单位配合服务承诺 (66) 第十七章：工程交验后服务措施 (67) 第二部分：辅助资料 (68) 1.1项目经理简历 (69) 1.2主要施工管理人员情况一览表 (70) 1.3主要施工机械设备一览表 (71) 1.4 项目拟分包情况表 (73) 1.5 劳动力计划表 (74)

第一部分：施工组织设计

第一章：综合说明 1.1修建意义：该工程为武清区汊沽港镇中华自行车王国产业园区新建规划四、五支路道路及排水工程。本工程位于武清区汊沽港镇境内。新规划四、五支路道路及排水工程。规化四、五支路道路宽度为12米，长度分别为347.829米、373.73米；规划四、五支路排水管道全长为721.559米，其中DN1650约为243米、DN1500约为153米、DN1350约为190米、DN1200约为157米、DN400约为96米、DN300约为591米。为该配套工程的修建将大大提高产业园区的配套环境，同时对城市基础设施建设起着十分重要的推动作用。 1.2 施工工期：根据招标文件的要求，该工程2009年10月17日计划开工，2010年5月1日计划竣工，总工期198天（日历天）（包含冬季停工时间）。工程质量达到国家验收规范合格标准。 1.3 施工现场情况：经我方现场勘察，规划四、五支路工程红线范围沿线地势平坦，大部分为旱田、果园。。 1.4工程概况： 1.4.1 四、五支路道路横断面：该道路规划为城市支路，设计行车速度为20Km/h。该道路红线宽12米，横断面分布为：2米人行道+8米车行道+2米人行道。车行道横坡为双向1.5%，人行道横坡为单向1%（向内）。 1.4.2 四、五支路路面结构：车行道路面结构： 4厘米细粒式沥青混凝土（AC-13C）+6厘米中粒式沥青混凝土（AC-20）

路基路面防排水设计

交通运输学院路基路面工程课程设计学院交通运输学院班级交工1201班姓名周地学号201200423 成绩指导老师贾剑青 2015年7 月7 日

兰州交通大学交通运输学院课程设计任务书所在系：交通工程课程名称：路基路面工程指导教师（签名）：贾剑青专业班级：交工1201班学生姓名：周地学号：201200423 一、课程设计题目路基路面防排水设计二、课程设计的目的通过路基路面防排水设计，使学生了解水对路基路面工程的影响以及路基路面工程防排水设施的类型、构造及其布置等。三、课程设计的主要内容和要求（包括原始数据、技术参数、设计要求、工作量要求等） 1、主要内容：（1）、水的来源；（2）、水对路基路面工程的影响；（3）、路基路面工程防排水设施的类型、构造及其布置。 2、要求：（1）、图表规范。防排水设施构造图均需用AutoCAD绘制；涉及的表格均需用Word进行绘制；图片清晰；（2）、参考文献引用及标注规范；（3）、排版格式严格按照兰州交通大学交通运输学院课程设计要求进行。 3、工作量要求：该课程设计字数要求8千字以上。四、工作进度安排 1、7.6-7.9：撰写课程设计； 2、7.10：集中检查课程设计并提出修改意见； 3、7.10-7.11：修改、完善课程设计； 4、7.12：完成课程设计并提交最终打印文件及电子文件。五、主要参考文献 [1]陈忠达.路基路面工程. 北京:人民交通出版社,2009. [2]陆鼎中.路基路面工程.上海:同济大学出版社,1999. [3]邓学钧.路基路面工程. 北京:人民交通出版社,2005. 审核批准意见系主任（签字）年月日

道路排水工程施工方案及主要技术措施

道路排水工程施工方案及主要技术措施合同签订后，根据业主的要求和施工计划安排，迅速组织施工人员和机械设备有计划、有步骤地进场，及早具备生产能力。同时抓紧各种临时设施的施工，生产和生活用水、用电，施工场地的布置建设工作，边安家、边准备，做到进场快、安家快、开工快。施工准备工作的好坏直接关系到工程施工能否按计划顺利进行，因此为确保工程能按计划、保质保量完工，我公司中标后将认真的进行工程施工准备工作。主要为技术准备、物资设备准备和施工力量准备等。1.1技术准备 1.1.1工程测量一、控制测量 (一)平面控制测量利用设计勘测部门的导线点为控制点，沿道路、排水等工程走向布设复合导线。工程开工前，根据建设单位提供的导线控制桩和高程控制点与监理工程师做好交接手续，在收到基本测量资料后应对其提供的控制桩进行复测，复测内容包括导线、中线、水准点复测，横断面检查与补测，增设水准点，然后将复测结果向监理工程师进行汇报。当所复测的平面控制桩、高程点满足规范及施工要求时，以复测后的平面导线控制桩作为总体控制的首级控制，然后采用全站仪根据现场施工条件布设施工测量控制网。控制网点的坐标值必须与所交平面控制导线点的坐标

一致，所做的平面控制点、高程控制网点均保证稳固可靠，保留至工程结束。 (二)高程控制测量按道路线路走向布设复合水准线路，按照规范水准测量要求进行施测。施工时设立的临时水准点，其高程偏差不得超过规范要求。测量精度均执行国家及地方的相关标准。二、放样测量采用极坐标法进行放样测量，具体实施过程为：根据线路要素点的坐标值，计算出所需放样的桩位坐标。然后在平面控制点上支设全站仪，后视另一控制点，将测站点，后视点，放样点的坐标数据输入全站仪，利用全站仪的坐标放样功能放样所需桩位。三、施工定线线路中线控制点以控制网导线点直接放样，线路中线控制点间距直线上不应小于最小标准，放样后应按规范埋设固定标志、线路中线控制点测设完毕后，将其串联成复合导线形式的线路中线，并进行线路中线测量，线路中线用全站仪施测，水平角观测器测回，边长往返观测各测一回，线路中线采用严密平差，平差后的最弱横向中误差控制在要求之内，全长相坐标对闭合差符合要求。施工测量严格按规范要求执行。四、测量管理工作
