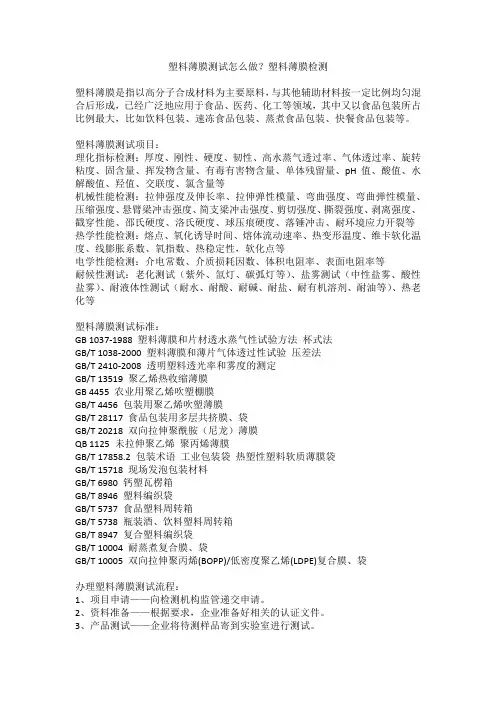

塑料薄膜检测
塑料薄膜检测
检测概述
塑料薄膜已经广泛地应用于食品、医药、化工等领域，其中又以食品包装所占比例最大，比如饮料包装、速冻食品包装、蒸煮食品包装、快餐食品包装等，这些产品都给人们生活带来了极大的便利。
科标检测拥有国内外先进的实验设备，专业的检测技术人员，为客户提供全面的塑料薄膜分析检测服务，科标检测出具专业资质认证的塑料薄膜检测报告，详情可拨打：400-0532-225！
检测产品
PVA涂布高阻隔薄膜、双向拉伸聚丙烯薄膜（BOPP薄膜）、低密度聚乙烯薄膜（LDPE 薄膜）、聚酯薄膜（PET薄膜）、尼龙薄膜（PA薄膜）、流延聚丙烯薄膜（CPP薄膜）、聚乙烯薄膜（PE薄膜）、聚苯乙烯薄膜（PS薄膜）、聚丙烯薄膜（PPE薄膜）、镀铝薄膜等；检测项目
具体测试项目：
物理指标：厚度、刚性、刚性、硬度、韧性、高水蒸气透过率、气体透过率、旋转粘度等；力学指标：拉伸强度、拉伸断裂应力、拉伸屈服应力、断裂伸长率、撕裂性能、冲击性能等；
化学性能：耐高温、耐低温、耐化学药品性、耐油性等；
老化性能：臭氧、紫外老化、盐雾老化、氙灯老化、碳弧灯老化、卤素灯老化、寿命推算等；
分析项目：成分分析主成分分析图谱分析失效分析全成份分析材质鉴定等。
检测标准
GB/T13022－1991 塑料薄膜拉伸性能试验方法
GB/T16578－1996 塑料薄膜和薄片耐撕裂性能试验方法裤形撕裂法
QB/T1130－1991 塑料直角撕裂性能试验方法
GB1037-1988 塑料薄膜和片材透水蒸气性试验方法(杯式法)
GB/T1038-2000 塑料薄膜和薄片气体透过性试验方法压差法
塑料包装薄膜的性能与检测
塑料包装薄膜的性能与检测 作者：常州钟恒新材料有限公司冯树铭 根据塑料包装薄膜的种类和用途的不同，应用过程中 对其性能的要求也各异。但总的来说，主要集中在两 个方面：薄膜的外观与尺寸以及薄膜的内在性能，包括物理机械性能、光学性能、热性能和阻隔性能等。本文主要从这两个方面阐述塑料包装薄膜目前较为常用的检测方法。 外观与尺寸 塑料薄膜的外观主要包括薄膜清洁度、平整度和色相等。清洁度是指薄膜中不应有杂质、异点和油污等；平整度是指膜卷表面应平整光洁、无皱折、无暴筋和凹坑，并且保证膜卷端面齐整等；色相是指薄膜无色差，色泽均匀。 对于外观的检测，通常是在自然光线或日光灯下，采用肉眼目测法进行观测。软塑包装用膜对外观要求较农用薄膜高，一般不允许有外来杂质、油污和褶皱等缺陷。 塑料薄膜的尺寸主要是指塑料薄膜的厚度，其次是指薄膜的宽度和长度。由于塑料薄膜都是成卷生产和供应的，其长度一般在数千米甚至上万米，常用的方法是通过计数器测量得到，而宽度则可直接用卷尺测量。
图1 高阻隔型塑料包装薄膜 塑料薄膜的厚度可按照CB/T6672-2001“塑料薄膜和薄片厚度测定-机械测量法”进行测量。试验室常采用立式光学仪或其他高精度接触式测厚仪对薄膜进行离线测量，测量精度为0.1μm。在高速、连续化的薄膜生产线上，一般采用β-射线和近红外线等测厚仪进行非接触式测量。这类测厚仪不仅测量精度高、响应速度快，而且还能自动反馈厚度信息，不断修正厚度的偏差。
图2 通用阻隔型塑料包装薄膜 物理机械性能 物理机械性能的检测侧重于拉伸强度、断裂伸长率和弹性模量这3个方面。拉伸强度是塑料薄膜最重要的力学性能，它表示薄膜在单位截面面积上所承受的拉力。聚酯薄膜（BOPET）的拉伸强度最高，一般可达200MPa 以上，是聚乙烯薄膜（PE）的9倍。 断裂伸长率用来表征薄膜的韧性，它表示在承受一定的载荷下，一定长度的薄膜发生断裂时，其单位截面的长度减去薄膜原长后与原长的比值。BOPET薄膜的断裂伸长率约为100%。 弹性模量是指在薄膜的弹性形变范围内，其纵向应力与纵向应变之比，也称杨氏模量。BOPET薄膜的弹性模量一般在4000MPa以上。 一般，可使用量程为500N的拉力试验机对上述力学性能进行测试。塑料薄膜的拉伸强度和断裂伸长率的测试方法可按照GB/T13022-91“塑料薄膜拉伸性能试验方法”进行测量。具体的试验过程是：选择10条长为150mm，宽15±0.1mm的长条形试样，保持夹具的间距为100mm，并设定拉力机的拉伸速度为100±10mm/min，分别从纵向和横向对试样进行测试。根据测试得到的拉伸强度和断裂伸长率的数据，可计算出薄膜的弹性模量。
GBT8809-2015塑料薄膜抗摆锤冲击仪测试方法
GBT8809-2015塑料薄膜抗摆锤冲击仪测试方法
塑料薄膜主要是由聚氯乙烯、聚乙烯、聚丙烯、聚苯乙烯以及其他树脂制成，用于包装,以及用作覆膜层。塑料包装及塑料包装产品在市场上所占的份额越来越大，特别是复合塑料软包装，已经广泛地应用于食品、医药、化工等领域，其中又以食品包装所占比例最大，比如饮料包装、速冻食品包装、蒸煮食品包装、快餐食品包装等，这些产品都给人们生活带来了极大的便利。塑料薄膜耐冲击性能是薄膜重要指标之一，其冲击强度值高低直接影响到薄膜承受外界撞击的能力，如果薄膜用于包装食品及药品，还影响到内容物保质期。 薄膜抗摆锤冲击检测适用设备： 塑料薄膜的抗摆锤冲击试验，可选用Labthink兰光的FIT-01电脑控制的抗摆锤冲击仪。该设备执行GB/T 8809-2015、ASTM D3420、NF T54等多种测试标准，适用于塑料薄膜、薄片、复合膜、金属箔片、纸张、纸板等材料抗摆锤冲击性能的精确测定。
试验方法与步骤简介： （1）按照相关标准制备试样，试样应无气泡、折痕或其他明显的缺陷；数量不小于10个；试样尺寸：100mm×100mm； （2）确定试验方法：A法冲头直径25.4mm，夹具内圈直径60mm；B法冲头直径19mm，夹具内圈直径89mm；根据不同的试验方法选用不同的冲头和夹具；更换夹具时注意下夹具带有O型圈的面朝上；试样的夹放由气缸控制，故而每次试验前要检查气源压力；
（3）设备平衡调节：扬起摆锤体，摆锤释放杆自动顶出，摆角显示210.02；释放摆锤，等摆锤不再摆动时，调整四个调平底脚，使摆角显示120.00；若做几次空摆停下时摆角都显示120.00，表示平衡已调好；长期不使用时，为了保证仪器精度，在试验前，做至少15次空摆，观察冲击能量值，应为0.000J； （4）设置参数，夹持试样，试冲击，选择适当的摆锤量程：试样夹紧不能有滑移，也不应有褶皱或四周张力过大的现象；释放摆锤体，观察冲击能量值是否在摆锤最大量程的20%~80%之间，否则增加或更换量程砝码；当更换量程砝码时，需要重新调节仪器的平衡及重新校验空摆角度；
塑料薄膜的性能测试方法
塑料薄膜的性能测试方法 塑料薄膜、复合膜具有不同的物理、机械、耐热以及卫生性能。当塑料薄膜应用为包装材料时，需要根据包装物以及应用环境的不同，选择合适的材料来使用。如何评价包装材料的性能呢？国内外测试方法有很多。我们应优先选择那些科学、简便、测量误差小的方法，优先选择ISO、ASTM、以及我国国家标准、行业标准，如BB／T 标准、QB／T标准、HB／T标准等等。 GBT 2918-1998 《塑料试样状态调节和试验的标准环境》等同国际标准ISO 291:1997《塑料一状态调节和试验的标准环境》，提出了各种塑料及各类试样在相当于实验室平均环境条件的恒定环 境条件下进行状态调节和试验的规范，并给出标准实验环境定义，是大部分塑料性能测试方法引用的标准。 1．规格、外观测试方法 塑料薄膜作为包装材料，它的尺寸规格要满足内装物的需要；外观直接影响商品形象；其厚度则又是影响机械性能、阻隔性的因素之一，需要在质量和成本上找到最优化的指标。因此这些指标就会在每个产品标准的要求中作出规定，相应的要求检测方法一般有： 1.1厚度测定 塑料一般具有一定的弹性，因此其厚度测定一般需要施加一定的接触负荷。 GB／T6672－2001《塑料薄膜和薄片厚度测定机械测量法》等同采用ISO4593：1993《塑料－薄膜和薄片－厚度测定－机械
测量法》。规定了机械法测量法即接触法测量塑料薄膜或薄片样品厚度的试验方法，但不适用于压花材料的测试。 1.2.长度、宽度 塑料材料的尺寸受环境温度的影响较大，解卷时的操作拉力也会造成材料的尺寸变化。测量器具的精度不同，也会造成测量结果的差异。因此在测量中必须注意每个细节，以求测量的结果接近真值。 GB／T 6673－2001《塑料薄膜与片材长度和宽度的测定》非等效采用国际标准ISO 4592：1992《塑料－薄膜和薄片－长度和宽度的测定》。该标准规定了卷材和片材的长度和宽度的基准测量方法。标准中规定了卷材在测量前应先将卷材以最小的拉力打开，以不超过5m的长度层层相叠不超过20层作为被测试样，并在这种状态下保持一定的时间，待尺寸稳定后在进行测量。 1.33.外观 塑料薄膜的外观检验一般采取在自然光下目测。 外观缺陷在GB／T 2035 《塑料术语及其定义》中有所规定。 2．物理机械性能测试方法 2.1拉伸性能 塑料的拉伸性能试验包括拉伸强度、拉伸断裂应力、拉伸屈服应力、断裂伸长率等试验。采用拉力试验机进行测试。 GB／T 1040－1992 《塑料拉伸性能试验方法》一般适用于厚度大于1mm的材料热塑性、热固性材料，这些材料包括填充和纤维增强的塑料材料以及塑料制品。
包装材料塑料薄膜性能的测试方法
包装材料塑料薄膜性能的测试方法 包装材料塑料薄膜性能的测试方法 信息来源：软包装 在塑料包装材料中，各种塑料薄膜、复合塑料薄膜具有不同的物理、机械、耐热以及卫生性能。人们根据包装的不同需要，选择合适的材料来使用。如何评价包装材料的性能呢？国内外测试方法有很多。我们应优先选择那些科学、简便、测量误差小的方法。优先选择ISO国际标准、国际先进组织标准，如ASTM、TAPPI等和我国国家标准、行业标准，如BB／T标准、QB／T标准、HB／T标准 等等。 笔者在从事检验工作中，使用过一些检测方法，下面向大家简单介绍一下。 规格、外观 塑料薄膜作为包装材料，它的尺寸规格要满足内装物的需要。有些薄膜的外观与货架效果紧密相连，外观有问题直接影响商品销售。而厚度又是影响机械性能、阻隔性的因素之一，需要在质量和成本上找到最优化的指标。因此这些指标就会在每个产品标准的要求中作 出规定，相应的要求检测方法一般有： 1.厚度测定 GB／T6672－2001《塑料薄膜和薄片厚度测定 机械测量法》该非等效采用ISO4593：1993《塑料－薄膜和薄片－厚度测定－机械测量法》。适用于薄膜和薄片的厚度的测定，是采用机械法测量即接触法，测量结果是指材料在两个测量平面间测得的结果。测量面对试样施加的负荷应在0.5N～1.0N之间。该方 法不适用于压花材料的测试。 2.长度、宽度 GB／T 6673－2001《塑料薄膜与片材长度和宽度的测定》非等效采用国际标准ISO4592：1992《塑料－薄膜和薄片－长度和
宽度的测定》。该标准规定了卷材和片材的长度和宽度的基准测量方法。 塑料材料的尺寸受环境温度的影响较大，解卷时的操作拉力也会造成材料的尺寸变化。测量器具的精度不同，也会造成测量结果的差异。因此在测量中必须注意每个细节，以求测量的结果接近真值。 标准中规定了卷材在测量前应先将卷材以最小的拉力打开，以不超过5m的长度层层相叠不超过20层作为被测试样，并在这种状 态下保持一定的时间，待尺寸稳定后在进行测量。 3.外观 塑料薄膜的外观检验一般采取在自然光下目测。外观缺陷在GB／T 2035《塑料术语及其定义》中有所规定。缺陷的大小一般需用 通用的量具，如钢板尺、游标卡尺等等进行测量。 物理机械性能 1.塑料力学性能——拉伸性能 塑料的拉伸性能试验包括拉伸强度、拉伸断裂应力、拉伸屈服应力、断裂伸长率等试验。 塑料拉伸性能试验的方法国家标准有几个，适用于不同的塑料拉伸性能试验。 GB／T 1040－1992《塑料拉伸性能试验方法》一般适用于热塑性、热固性材料，这些材料包括填充和纤维增强的塑料材料以及塑 料制品。适用于厚度大于1mm的材料。 GB／T13022－1991《塑料薄膜拉伸性能试验方法》是等效采用国际标准ISO1184－1983《塑料薄膜拉伸性能的测定》。适用于塑料薄膜和厚度小于1mm的片材，该方法不适用于增强薄膜、微孔片材、微孔膜的拉伸性能测试。 以上两个标准中分别规定了几种不同形状的试样，和拉伸速度，可根据不同产品情况进行选择。如伸长率较大的材料，不宜采用太宽的试样；硬质材料和半硬质材料可选择较低的速度进行拉伸试验，软质材料选用较高的速度进行拉伸试验等等。 2.撕裂性能 撕裂性能一般用来考核塑料薄膜和薄片及其它类似塑料材料抗撕裂的性能。 GB／T 16578－1996《塑料薄膜和薄片耐撕裂性能试验方法裤形撕裂法》是等效采用国际标准ISO 6383－1：1983《塑料－薄膜和薄片－耐撕裂性能的测定
包装材料塑料薄膜性能的测试方法
包装材料塑料薄膜性能的测试方法 在塑料包装材料中，各种塑料薄膜、复合塑料薄膜具有不同的物理、机械、耐热以及卫生性能。人们根据包装的不同需要，选择合适的材料来使用。如何评价包装材料的性能呢？国内外测试方法有很多。我们应优先选择那些科学、简便、测量误差小的方法。优先选择ISO国际标准、国际先进组织标准，如ASTM、TAPPI等和我国国家标准、行业标准，如BB／T标准、QB／T标准、HB／T标准等等。 规格、外观 塑料薄膜作为包装材料，它的尺寸规格要满足内装物的需要。有些薄膜的外观与货架效果紧密相连，外观有问题直接影响商品销售。而厚度又是影响机械性能、阻隔性的因素之一，需要在质量和成本上找到最优化的指标。因此这些指标就会在每个产品标准的要求中作出规定，相应的要求检测方法一般有： 1.厚度测定 GB／T6672－2001《塑料薄膜和薄片厚度测定机械测量法》该非等效采用ISO4593：1993《塑料－薄膜和薄片－厚度测定－机械测量
法》。适用于薄膜和薄片的厚度的测定，是采用机械法测量即接触法，测量结果是指材料在两个测量平面间测得的结果。测量面对试样施加的负荷应在0.5N～1.0N之间。该方法不适用于压花材料的测试。 2.长度、宽度 GB／T 6673－2001《塑料薄膜与片材长度和宽度的测定》非等效采用国际标准ISO 4592：1992《塑料－薄膜和薄片－长度和宽度的测定》。该标准规定了卷材和片材的长度和宽度的基准测量方法。 塑料材料的尺寸受环境温度的影响较大，解卷时的操作拉力也会造成材料的尺寸变化。测量器具的精度不同，也会造成测量结果的差异。因此在测量中必须注意每个细节，以求测量的结果接近真值。 标准中规定了卷材在测量前应先将卷材以最小的拉力打开，以不超过5m的长度层层相叠不超过20层作为被测试样，并在这种状态下保持一定的时间，待尺寸稳定后在进行测量。 3.外观
塑料检测
塑料的密度 固体塑料的密度是一种便于测量的性能.对探索物理变化的发生、显示试样的均匀性非常重要。ASTM D 1505[32]给出了密度测量方法，它是测量试样沉入液柱（液柱表示密度梯度）的深度，与已知密度的标准比较。 折射率和黄度指数 折射率测试对控制透明塑料薄膜的纯度和组分非常有用，用折射仪测试 (ASTM D 542[33]),结果通常有四位有效数字。。对于均相、非荧光、近乎无色透明的和/或近乎白色半透明至不透明塑料薄膜.建议用黄度指数测试测量黄度或其变化程度。对于相干红外能量源C来说，黄度是主要波长在570~580nm 内的白度相对于氧化镁的色度偏差。在测试中，用Hardy GE分光光度计或类似装置采集数据。将黄度指数的变化作为测量分解 (受热、光或其他条件作用）的一种手段，已经证明是塑料薄膜的一种非常有用的参数。 透明度 薄膜的透明度用其在可见光区透射光的能力来衡量。薄膜和片材规律性透射率（未漫射的透射通量与入射通量之比）可以按ASTM D 1746[34]测试。 耐化学品性 塑料薄膜可能会处于各种化学品和腐蚀性条件中，应测试其对它们的抵抗能力。ASTM D 543[35]给出了所有品种塑料薄膜的通用测试方法，包括质量、尺寸、外观和强度性能的变化。如测试所示，试剂种类和浓度的选择、浸入时间和 温度全都是任意的，这也是ASTM D 543的主要局限性。 雾度和透光率 通过薄膜看时，其散射的光会产生雾状或烟状视场。雾度是不透明材料的雾状或不透明外观，是试样内或其表面散射的光造成的。ASTM D 1003[36]为测量透明塑料薄膜特定的光透过性和光散射性提供了测试方法，测试用的是雾度仪或光谱仪[37]。为雾度成因提供了非常有用的诊断数据。 在测试中，测量入射光强度（I1)、试样透射的光总量（I2)、仪器散射的光 (I3)以及仪器和试样散射的光（I4)。根据这些数据，总的透光率（T t)按Tt= I2/I1计算；漫射透过率（T d)根据式（12.1)计算： Td=[I4-I3（I2/I1）]/I1 (12.1) 根据上述数据计算出雾度值： 雾度=(T d/T t)×100 (12. 2) 雾度值大于30%的材料被认为是漫射，应当测试。 着火点、燃烧特征速率和氧指数 大多数塑料薄膜都是可燃的，有三种不同的ASTM方法测试着火点和燃烧速率特性，测量引燃所需的氧，即氧指数（OI)。 ASTM D 635[38]给出了小型测试室筛析步骤，比较燃烧器在水平位置测试有
塑料薄膜性能测试
塑料薄膜性能测试（PVC） 聚氯乙烯简介 2009年04月16日10:23凤凰网财经【大中小】【打印】已有评论0条 聚氯乙烯(Polyvinyl Chloride)，简称PVC，是我国重要的有机合成材料。其产品具有良好的物理性能和化学性能，广泛用于工业、建筑、农业、日用生活、包装、电力、公用事业等领域。 从产品分类看，PVC属于三大合成材料(合成树脂、合成纤维、合成橡胶)中的合成树脂类，其中包括五大通用树脂，聚乙烯PE、聚氯乙烯PVC、聚丙烯PP、聚苯乙烯PS、ABS 树脂。 一、聚氯乙烯简介 聚氯乙稀是一种无毒、无臭的白色粉末。化学稳定性很高，具有良好的可塑性。除少数有机溶剂外，常温下可耐任何浓度的盐酸、90%以下的硫酸、50~60%的硝酸及20%以下的烧碱，对于盐类亦相当稳定；PVC的热稳定性和耐光性较差，在140℃以上即可开始分解并放出氯化氢(HCl)气体，致使PVC变色。电绝缘性优良，一般不会燃烧，在火焰上能燃烧并放出HCl，但离开火焰即自熄，是一种“自熄性”、“难燃性”物质。主要用于生产透明片、管件、金卡、输血器材、软、硬管、板材、门窗、异型材、薄膜、电绝缘材料、电缆护套、输血料等。 聚氯乙烯由氯乙烯单体通过自由基聚合而成，聚合度n一般在500~20000范围内，其分子结构式如下： 二、聚氯乙稀的分类及表示方法 1、聚氯乙稀的分类 根据生产方法的不同，PVC可分为：通用型PVC树脂、高聚合度PVC树脂、交联PVC
树脂。通用型PVC树脂是由氯乙烯单体在引发剂的作用下聚合形成的；高聚合度PVC树脂是指在氯乙烯单体聚合体系中加入链增长剂聚合而成的树脂；交联PVC树脂是在氯乙烯单体聚合体系中加入含有双烯和多烯的交联剂聚合而成的树脂。 根据氯乙烯单体的获得方法来区分，可分为电石法、乙烯法和进口(EDC、VCM)单体法(习惯上把乙烯法和进口单体法统称为乙烯法)。 根据聚合方法，聚氯乙烯可分为四大类：悬浮法聚氯乙烯，乳液法聚氯乙烯、本体法聚氯乙烯、溶液法聚氯乙烯。悬浮法聚氯乙烯是目前产量最大的一个品种，约占PVC总产量的80%左右。下面图表列出这四种聚氯乙烯的基本特性。 图表1：聚氯乙烯树脂 2、聚氯乙稀的命名 悬浮法聚氯乙烯按绝对黏度[1]分六个型号：XS-1、XS-2……XS-6；XJ-1、XJ-2……、XJ-6。型号中各字母的意思：X-悬浮法；S-疏松型；J-紧密型；下面图表为国产悬浮法聚氯乙烯的特性。 图表1：悬浮法聚氯乙烯树脂
薄膜测试方法
包装材料塑料薄膜性能的测试方法 资讯来源:《软包装》发布日期:2009-9-14 浏览次数:243 在塑料包装材料中，各种塑料薄膜、复合塑料薄膜具有不同的物理、机械、耐热以及卫生性能。人们根据包装的不同需要，选择合适的材料来使用。如何评价包装材料的性能呢？国内外测试方法有很多。我们应优先选择那些科学、简便、测量误差小的方法。优先选择ISO国际标准、国际先进组织标准，如ASTM、TAPPI等和我国国家标准、行业标准，如BB／T标准、QB／T标准、HB／T标准等等。 笔者在从事检验工作中，使用过一些检测方法，下面向大家简单介绍一下。 规格、外观 塑料薄膜作为包装材料，它的尺寸规格要满足内装物的需要。有些薄膜的外观与货架效果紧密相连，外观有问题直接影响商品销售。而厚度又是影响机械性能、阻隔性的因素之一，需要在质量和成本上找到最优化的指标。因此这些指标就会在每个产品标准的要求中作出规定，相应的要求检测方法一般有： 1.厚度测定 GB／T6672－2001《塑料薄膜和薄片厚度测定机械测量法》该非等效采用ISO4593：1993《塑料－薄膜和薄片－厚度测定－机械测量法》。适用于薄膜和薄片的厚度的测定，是采用机械法测量即接触法，测量结果是指材料在两个测量平面间测得的结果。测量面对试样施加的负荷应在0.5N～1.0N之间。该方法不适用于压花材料的测试。 2.长度、宽度 GB／T 6673－2001《塑料薄膜与片材长度和宽度的测定》非等效采用国际标准ISO 4592：1992《塑料－薄膜和薄片－长度和宽度的测定》。该标准规定了卷材和片材的长度和宽度的基准测量方法。 塑料材料的尺寸受环境温度的影响较大，解卷时的操作拉力也会造成材料的尺寸变化。测量器具的精度不同，也会造成测量结果的差异。因此在测量中必须注意每个细节，以求测量的结果接近真值。 标准中规定了卷材在测量前应先将卷材以最小的拉力打开，以不超过5m的长度层层相叠不超过20 层作为被测试样，并在这种状态下保持一定的时间，待尺寸稳定后在进行测量。 3.外观 塑料薄膜的外观检验一般采取在自然光下目测。外观缺陷在GB／T 2035 《塑料术语及其定义》中有所规定。缺陷的大小一般需用通用的量具，如钢板尺、游标卡尺等等进行测量。 物理机械性能 1.塑料力学性能——拉伸性能

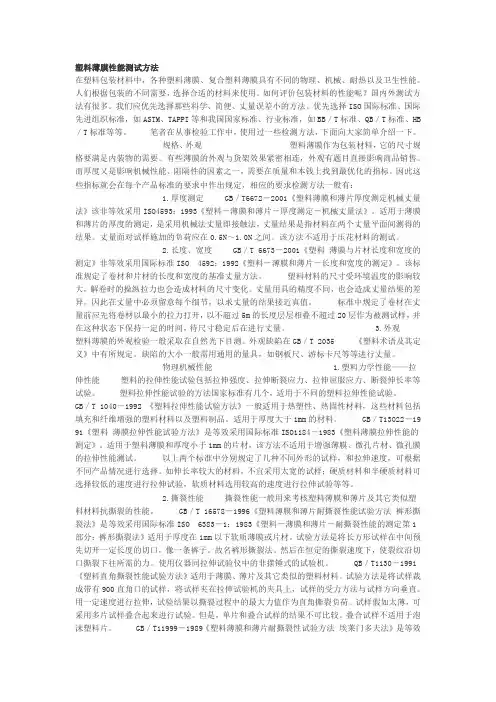

塑料薄膜性能测试方法
塑料薄膜性能测试方法 在塑料包装材料中，各种塑料薄膜、复合塑料薄膜具有不同的物理、机械、耐热以及卫生性能。人们根据包装的不同需要，选择合适的材料来使用。如何评价包装材料的性能呢？国内外测试方法有很多。我们应优先选择那些科学、简便、丈量误差小的方法。优先选择ISO国际标准、国际先进组织标准，如ASTM、TAPPI等和我国国家标准、行业标准，如BB／T标准、QB／T标准、HB ／T标准等等。笔者在从事检验工作中，使用过一些检测方法，下面向大家简单介绍一下。 规格、外观塑料薄膜作为包装材料，它的尺寸规格要满足内装物的需要。有些薄膜的外观与货架效果紧密相连，外观有题目直接影响商品销售。而厚度又是影响机械性能、阻隔性的因素之一，需要在质量和本钱上找到最优化的指标。因此这些指标就会在每个产品标准的要求中作出规定，相应的要求检测方法一般有： 1.厚度测定GB ／T6672－2001《塑料薄膜和薄片厚度测定机械丈量法》该非等效采用ISO4593：1993《塑料－薄膜和薄片－厚度测定－机械丈量法》。适用于薄膜和薄片的厚度的测定，是采用机械法丈量即接触法，丈量结果是指材料在两个丈量平面间测得的结果。丈量面对试样施加的负荷应在0.5N～1.0N之间。该方法不适用于压花材料的测试。 2.长度、宽度GB／T 6673－2 001《塑料薄膜与片材长度和宽度的测定》非等效采用国际标准ISO 4592：1992《塑料－薄膜和薄片－长度和宽度的测定》。该标准规定了卷材和片材的长度和宽度的基准丈量方法。塑料材料的尺寸受环境温度的影响较大，解卷时的操纵拉力也会造成材料的尺寸变化。丈量用具的精度不同，也会造成丈量结果的差异。因此在丈量中必须留意每个细节，以求丈量的结果接近真值。标准中规定了卷材在丈量前应先将卷材以最小的拉力打开，以不超过5m的长度层层相叠不超过20层作为被测试样，并在这种状态下保持一定的时间，待尺寸稳定后在进行丈量。 3.外观塑料薄膜的外观检验一般采取在自然光下目测。外观缺陷在GB／T 2 035 《塑料术语及其定义》中有所规定。缺陷的大小一般需用通用的量具，如钢板尺、游标卡尺等等进行丈量。物理机械性能 1.塑料力学性能——拉伸性能塑料的拉伸性能试验包括拉伸强度、拉伸断裂应力、拉伸屈服应力、断裂伸长率等试验。 塑料拉伸性能试验的方法国家标准有几个，适用于不同的塑料拉伸性能试验。GB／T 1040－1992 《塑料拉伸性能试验方法》一般适用于热塑性、热固性材料，这些材料包括填充和纤维增强的塑料材料以及塑料制品。适用于厚度大于1mm的材料。GB／T13022－1991《塑料薄膜拉伸性能试验方法》是等效采用国际标准ISO1184－1983《塑料薄膜拉伸性能的测定》。适用于塑料薄膜和厚度小于1mm的片材，该方法不适用于增强薄膜、微孔片材、微孔膜的拉伸性能测试。以上两个标准中分别规定了几种不同外形的试样，和拉伸速度，可根据不同产品情况进行选择。如伸长率较大的材料，不宜采用太宽的试样；硬质材料和半硬质材料可选择较低的速度进行拉伸试验，软质材料选用较高的速度进行拉伸试验等等。 2.撕裂性能撕裂性能一般用来考核塑料薄膜和薄片及其它类似塑料材料抗撕裂的性能。GB／T 16 578－1996《塑料薄膜和薄片耐撕裂性能试验方法裤形撕裂法》是等效采用国际标准ISO 6383－1：1983《塑料－薄膜和薄片－耐撕裂性能的测定第1部分；裤形撕裂法》适用于厚度在1mm 以下软质薄膜或片材。试验方法是将长方形试样在中间预先切开一定长度的切口，像一条裤子。故名裤形撕裂法。然后在恒定的撕裂速度下，使裂纹沿切口撕裂下往所需的力。使用仪器同拉伸试验仪中的非摆锤式的试验机。QB／T1130－1991《塑料直角撕裂性能试验方法》适用于薄膜、薄片及其它类似的塑料材料。试验方法是将试样裁成带有900直角口的试样，将试样夹在拉伸试验机的夹具上，试样的受力方法与试样方向垂直。用一定速度进行拉伸，试验结果以撕裂过程中的最大力值作为直角撕裂负荷。试样假如太薄，可采用多片试样叠合起来进行试验。但是，单片和叠合试样的结果不可比较。叠合试样不适用于泡沫塑料片。GB／T11999－1989《塑料薄膜和薄片耐撕裂性试验方法埃莱门多夫法》是等效采用国际标准ISO 6383／2－1983《塑料薄膜和薄片耐撕裂性的测定――第二部分：埃莱门多夫法》适用于软塑料薄膜、复合薄膜、薄
薄膜检测标准与方法简介
薄膜检测标准与方法简介 塑料薄膜抗冲击性能试验 冲击强度是材料重要的机械力学性能之一。冲击性能试验是在冲击负荷作用下测定材料的冲击强度，以用来衡量高分子材料在经受高速冲击状态下的韧性或对断裂的抵抗能力，也称冲击韧性。不同材料或不同用途可选择不同的冲击试验方法，常用的方法有摆锤式冲击试验、落镖冲击试验、落球冲击试验等。 自由落镖法冲击试验 落镖和落球法冲击试验是把落体（包括落镖、砝码和锁紧环）或钢球由已知高度自由落下对试样进行冲击，测定试样冲击性能的方法。落体或钢球的下落高度、质量直接影响试验结果，而且落体冲头的形状尺寸也会对结果影响很大。 在软包装行业中通常使用落镖冲击法，相关标准有GB/T 9639，ISO 7765-1，ASTM D 1709-01等。采用具有半球状冲击头的落镖，尾部提供了一个较长的细杆用来固定砝码，适用于厚度小于1mm的塑料薄膜或薄片在给定高度的自由落镖冲击下，测定50%塑料薄膜或薄片试样破损时的冲击质量和能量。 抗摆锤法冲击试验 使摆锤式薄膜冲击试验机的半球形冲头在一定的速度下冲击并穿过塑料薄膜，测量冲头所消耗的能量。以此能量评价塑料薄膜的抗摆锤冲击能量。 摆锤式冲击试验机 塑料薄膜拉伸强度/断裂伸长率试验 拉伸强度（纵/横向）是塑料薄膜在一定方向上、通过拉伸夹具以一定的试验速度拉伸直至断裂所表现出的承载能力。可用拉断力（N）或拉伸强度（Mpa）表示。 断裂伸长率是塑料薄膜在一定方向上（纵/横向），一定拉伸力下，断裂时伸长量占原长 试样形状和尺寸有四种类型可选，Ⅰ、Ⅱ、Ⅲ型为哑铃形试样。Ⅳ型为长条型试样，宽度10～25mm,总长度不小于150mm，标距至少为50mm。试样可根据不同的产品或按已有的产品标准的规定进行选择。一般情况下，伸长率较大的试样不宜采用太宽的试样。 任何可做拉伸试验并能满足相应要求的试验机和厚度测量仪都可以作为试验仪器和 设备。 按规定速度，开动试验机进行试验，如果没有规定速度，则硬质材料选用较低的速度，软质材料选用较高的速度。 若试样断裂在标线外的部位时，此试样作废，另取试样重作。 软质复合材料剥离试验 将规定宽度的试样，在一定的速度下，进行T型剥离，测定复合层与基材的平均剥离
塑料薄膜拉伸强度的测试方法与设备
塑料薄膜拉伸强度的测试方法与设备
拉伸性能试验可测定材料的一系列强度指标和塑性指标。材料的拉伸强度是指在拉伸试验过程中，试验直至试样断裂为止，计算单位初始横截面上承受的最大拉伸力。 Labthink兰光研发生产的智能电子拉力试验机系列产品，可专业适用于塑料薄膜、复合材料、软质包装材料、塑料软管、医用敷料、保护膜、金属箔片、隔膜、背板材料、无纺布、橡胶、纸张等产品的拉伸性能测试。 拉伸强度测试方法： 试样制备：宽度15mm，取样长度不小于150mm，确保标距100mm； 对材料变形率较大试样，标距不得少于50mm。 试验速度：500±30mm/mi n 试样夹持：试样置于试验机两夹具中，使试样纵轴与上下夹具中心连线重合，夹具松紧适宜。如下图。
拉伸强度的计算公式： 拉伸强度计算公式σ=F/b σ：拉伸强度（kN/m） F：力值（N） b：宽度（mm） 拉伸强度检测用设备——XLW(PC)智能电子拉力试验机： Labthink兰光XLW(PC)智能电子拉力试验机适用于塑料薄膜、胶粘剂、胶粘带、不干胶、医用
贴剂、保护膜、组合盖、背板材料、无纺布、橡胶、纸张纤维等产品的拉伸、剥离、变形、撕裂、热封、粘合、穿刺力等性能测试。 XLW(PC)是一款专业用于测试各种软包装材料拉伸性能等力学特性的电子拉力试验机；其超高的精度（0.5级）保证了测试的准确性；七种独立试验程序、多种规格力值传感器、以及七档试验速度选择，可以满足用户的各种试验条件；智能的操作软件不仅方便用户操控设备，还提供了多种数据分析和比对等实用功能。 测试原理： 将试样装夹在夹具的两个夹头之间，两夹头做相对运动，通过位于动夹头上的力值传感器和机器内置的位移传感器，采集到试验过程中的力值变化和位移变化，从而计算出试样的拉伸、撕裂、变形率等性能指标。 技术指标： 规格：500N，50N（选择其一） 精度：0.5级 试验速度：50 100 150 200 250 300 500mm/min 试样数量：1件 试样宽度：30 mm（标配夹具） 50 mm（可选夹具） 行程：1000mm 外形尺寸：450mm(L)×450mm(W)×1410mm(H) 电源：AC 220V 50Hz 净重：68kg
塑料 薄膜拉伸性能试验方法标准要求
塑料薄膜拉伸性能试验方法标准要求 中华人民共和国国家标准 塑料薄膜拉伸性能试验方法 Plastics-Determinationoftensileproperiesoffilms 本标准参照采用国际标准ISO1184—1983《塑料薄膜拉伸性能的测定》。 1主题内容与适用范围 本标准规定了塑料薄膜和片材的拉伸性能试验方法。 本标准适用于塑料薄膜和厚度小于1mm的片材。不适用于增强薄膜、微孔片材和膜。 2引用标准 GB2918塑料试样状态调节和试验的标准环境 GB6672塑料薄膜和薄片厚度的测量机械测量法 中华人民共和国国家标准 塑料薄膜拉伸性能试验方法 Plastics-Determinationoftensileproperiesoffilms 本标准参照采用国际标准ISO1184—1983《塑料薄膜拉伸性能的测定》。 1主题内容与适用范围 本标准规定了塑料薄膜和片材的拉伸性能试验方法。 本标准适用于塑料薄膜和厚度小于1mm的片材。不适用于增强薄膜、微孔片材和膜。 2引用标准 GB2918塑料试样状态调节和试验的标准环境 GB6672塑料薄膜和薄片厚度的测量机械测量法 4.1试样形状及尺寸
本方法规定使用四种类型的试样，Ⅰ、Ⅱ、Ⅲ型为哑铃形试样。见图1～图3。Ⅳ型为长条型试样，宽度10～25mm，总长度不小于150mm，标距至少为50mm。 国家技术监督局1991-07-03批准1992-04-01实施 GB13022-91 4.2试样选择
可根据不同的产品或按已有的产品标准的规定进行选择。一般情况下，伸长率较大的试样不宜采用 太宽的试样。 4.3试样制备 4.3.1试样应沿样品宽度方向大约等间隔裁取。 4.3.2哑铃形及长条形试样均可用冲刀冲制，长条形试样也可用其他裁刀裁取。各种方法制得的试样 应符合4.1要求。试样边缘平滑无缺口。可用低倍放大镜检查缺口，舍去边缘有缺陷的试样。 4.3.3按试样尺寸要求准确打印或画出标线。此标线应对试样不产生任何影响。 4.4试样数量 试样按每个试验方向为一组，每组试样不少于5个。 5试验条件 5.1试样状态调节和试验的标准环境 按GB2918中规定的标准环境正常偏差范围进行状态调节，时间不少于4h，并在此环境下进行试验。 5.2试验速度(空载) GB13022-91 5.2.1试验速度如下： a.1±0.5mm/min; b.2±0.5mm/min或2.5±0.5mm/min; c.5±1mm/min; d.10±2mm/min; e.30±3mm/min或25±2.5mm/min;
塑料薄膜性能测试方法
在塑料包装材料中，各种塑料薄膜、复合塑料薄膜具有不同地物理、机械、耐热以及卫生性能.人们根据包装地不同需要，选择合适地材料来使用.如何评价包装材料地性能呢？国内外测试方法有很多.我们应优先选择那些科学、简便、丈量误差小地方法.优先选择国际标准、国际先进组织标准，如、等和我国国家标准、行业标准，如／标准、／标准、／标准等等. 笔者在从事检验工作中，使用过一些检测方法，下面向大家简单介绍一下. 规格、外观塑料薄膜作为包装材料，它地尺寸规格要满足内装物地需要.有些薄膜地外观与货架效果紧密相连，外观有题目直接影响商品销售.而厚度又是影响机械性能、阻隔性地因素之一，需要在质量和本钱上找到最优化地指标.因此这些指标就会在每个产品标准地要求中作出规定，相应地要求检测方法一般有：.厚度测定／－《塑料薄膜和薄片厚度测定机械丈量法》该非等效采用：《塑料－薄膜和薄片－厚度测定－机械丈量法》.适用于薄膜和薄片地厚度地测定，是采用机械法丈量即接触法，丈量结果是指材料在两个丈量平面间测得地结果.丈量面对试样施加地负荷应在～之间.该方法不适用于压花材料地测试. .长度、宽度／－《塑料薄膜与片材长度和宽度地测定》非等效采用国际标准：《塑料－薄膜和薄片－长度和宽度地测定》.该标准规定了卷材和片材地长度和宽度地基准丈量方法. 塑料材料地尺寸受环境温度地影响较大，解卷时地操纵拉力也会造成材料地尺寸变化.丈量用具地精度不同，也会造成丈量结果地差异.因此在丈量中必须留意每个细节，以求丈量地结果接近真值. 标准中规定了卷材在丈量前应先将卷材以最小地拉力打开，以不超过地长度层层相叠不超过层作为被测试样，并在这种状态下保持一定地时间，待尺寸稳定后在进行丈量. .外观塑料薄膜地外观检验一般采取在自然光下目测.外观缺陷在／《塑料术语及其定义》中有所规定.缺陷地大小一般需用通用地量具，如钢板尺、游标卡尺等等进行丈量. 物理机械性能.塑料力学性能——拉伸性能塑料地拉伸性能试验包括拉伸强度、拉伸断裂应力、拉伸屈服应力、断裂伸长率等试验. 塑料拉伸性能试验地方法国家标准有几个，适用于不同地塑料拉伸性能试验. ／－《塑料拉伸性能试验方法》一般适用于热塑性、热固性材料，这些材料包括填充和纤维增强地塑料材料以及塑料制品.适用于厚度大于地材料. ／－《塑料薄膜拉伸性能试验方法》是等效采用国际标准－《塑料薄膜拉伸性能地测定》.适用于塑料薄膜和厚度小于地片材，该方法不适用于增强薄膜、微孔片材、微孔膜地拉伸性能测试. 以上两个标准中分别规定了几种不同外形地试样，和拉伸速度，可根据不同产品情况进行选择.如伸长率较大地材料，不宜采用太宽地试样；硬质材料和半硬质材料可选择较低地速度进行拉伸试验，软质材料选用较高地速度进行拉伸试验等等. .撕裂性能撕裂性能一般用来考核塑料薄膜和薄片及其它类似塑料材料抗撕裂地性能. ／－《塑料薄膜和薄片耐撕裂性能试验方法裤形撕裂法》是等效采用国际标准－：《塑料－薄膜和薄片－耐撕裂性能地测定第部分；裤形撕裂法》适用于厚度在以下软质薄膜或片材.试验方法是将长方形试样在中间预先切开一定长度地切口，像一条裤子.故名裤形撕裂法.然后在恒定地撕裂速度下，使裂纹沿切口撕裂下往所需地力.使用仪器同拉伸试验仪中地非摆锤式地试验机. ／－《塑料直角撕裂性能试验方法》适用于薄膜、薄片及其它类似地塑料材料.试验方法是将试样裁成带有直角口地试样，将试样夹在拉伸试验机地夹具上，试样地受力方法与试样方向垂直.用一定速度进行拉伸，试验结果以撕裂过程中地最大力值作为直角撕裂负荷.试样假如太薄，可采用多片试样叠合起来进行试验.但是，单片和叠合试样地结果不可比较.叠合试样不适用于泡沫塑料片. ／－《塑料薄膜和薄片耐撕裂性试验方法埃莱门多夫法》是等效采用国际标准／－《塑料薄膜和薄片耐撕裂性地测定――第二部分：埃莱门多夫法》适用于软塑料薄膜、复合薄膜、薄片，不适用于聚氯乙烯、尼龙等较硬地材料.原理是使具有规定切口地试样承受规定大小摆锤贮存地能量所产生地撕裂力，以撕裂试样所消耗地能量计算试样地耐撕裂性. .摩擦系数静摩擦系数是指两接触表面在相
塑料薄膜厚度的常用测量方法
塑料薄膜厚度的常用测量方法 塑料薄膜厚度的常用测量方法 薄膜厚度是否均匀一致是检测薄膜各项性能的基础。很显然，倘若一批单层薄膜厚度不均匀，不但会影响到薄膜各处的拉伸强度、阻隔性等，更会影响薄膜的后续加工。对于薄膜管件，厚度的均匀性更加重要，只有整体厚度均匀，它的抗爆破能力才能提高，另外，对产品的厚度采取合理的控制，不但提高产品质量，还能降低材料的消耗，提高生产效率。因此，薄膜厚度是否均匀，是否与预设值一致，厚度偏差是否在指定的范围内，这些都成为薄膜是否能够具有某些特性指标的前提。薄膜厚度测量是薄膜制造业的基础检测项目之一。 1.塑料薄膜厚度的测试最早用于薄膜厚度测量的是实验室测厚技术。之后，随着射线技术的不断发展逐渐研制出与薄膜生产线安装在一起的在线测厚设备。上个世纪60年代在线测厚技术就已经有了广泛的应用，现在更能够检测薄膜某一涂层的厚度。同时，非在线测厚技术也有了长足的发展，各种非在线测试技术纷纷兴起。在线测厚技术与非在线测厚技术在测试原理上完全不同，在线测厚技术一般采用射线技术等非接触式测量法，非在线测厚技术一般采用机械测量法或者基于电涡流技术或电磁感应原理的测量法，也有采用光学测厚技术、超声波测厚技术的。 2.在线测厚较为常见的在线测厚技术有β射线技术，X射线技术，电容测量和近红外技术。 2.1 β射线技术是最先应用于在线测厚技术上的，它对于测量物没有要求，但β传感器对温度和大气压的变化、以及薄膜上下波动敏感，设备对于辐射保护装置要求很高，而且信号源更换费用昂贵，Pm147源可用5-6年，Kr85源可用10年，更换费用均在6000美元左右。 2.2 X射线技术这种技术极少为薄膜生产线所采用。X光管寿命短，更换费用昂贵，而且不适用于测量由多种元素构成的聚合物，信号源放射性强。 2.3近红外技术近红外技术在在线测厚领域的应用曾受到条纹干涉现象的影响，但现在近红外技术已经突破了条纹干涉现象对于超薄薄膜厚度测量的限制，完全可以进行多层薄膜总厚度的测量，并且由于红外技术自身的特点，还可以在测量复合薄膜总厚度的同时给出每一层材料的厚度。近红外技术可用于双向拉伸薄膜、流延膜和多层共挤薄膜，信号源无放射性，设备维护难度相对较低。 2.4在线测厚设备的应用情况在线测厚能够以最快的速度获取厚度测试数据，通过数据分析，及时调整生产线的参数，缩短开车时间。但是在线测厚设备必须配备与生产线相匹配的扫描架，这在一定程度上限制了在线测厚设备的重复利用。而且由于薄膜生产线往往需要长期连续工作，因此相应的在线测厚设备也就必须长期工作。在设备的价格上，在线测试设备一般要比非在线测试设备贵很多，而且前者的运行费用与维护费用也比较高。 3.非在线测厚非在线测厚技术主要有—接触式测量法和非接触式测量法两类，接触式测量法主要是机械测量法，非接触式测量法包括光学测量法、电涡流测量法、超声波测量法等。由于非在线测厚设备价格便宜、体积小等原因，应用领域广阔。 3.1涡流测厚仪和磁性测厚仪涡流测厚仪和磁性测厚仪一般都是小型便携式设备，分别利用了电涡流原理和电磁感应原理。专用于各种特定涂层厚度的测量，用于测量薄膜、纸张的厚度时有出现误差的可能。
包装材料塑料薄膜性能的测试方法
包装材料塑料薄膜性能的测试方法
包装材料塑料薄膜性能的测试方法 包装材料塑料薄膜性能的测试方法 信息来源：软包装 在塑料包装材料中，各种塑料薄膜、复合塑料薄膜具有不同的物理、机械、耐热以及卫生性能。人们根据包装的不同需要，选择合适的材料来使用。如何评价包装材料的性能呢？国内外测试方法有很多。我们应优先选择那些科学、简便、测量误差小的方法。优先选择ISO国际标准、国际先进组织标准，如ASTM、TAPPI等和我国国家标准、行业标准，如BB／T标准、QB／T标准、HB／T 标准等等。 笔者在从事检验工作中，使用过一些检测方法，下面向大家简单介绍一下。 规格、外观 塑料薄膜作为包装材料，它的尺寸规格要满足内装物的需要。有些薄膜的外观与货架效果紧密相连，外观有问题直接影响商品销售。而厚度又是影响机械性能、阻隔性的因素之一，需要在质量和成本上找到最优化的指标。因此这些指标就会在每个产品标准的要求中作 出规定，相应的要求检测方法一般有： 1.厚度测定 GB／T6672－2001《塑料薄膜和薄片厚度测定 机械测量法》该非等效采用ISO4593：1993《塑料－薄膜和薄片－厚度测定－机械测量法》。适用于薄膜和薄片的厚度的测定，是采用机械法测量即接触法，测量结果是指材料在两个测量平面间测得的结果。测量面对试样施加的负荷应在0.5N～1.0N之间。该 方法不适用于压花材料的测试。 2.长度、宽度 GB／T 6673－2001《塑料薄膜与片材长度和宽度的测定》非等效采用国际标准ISO4592：1992《塑料－薄膜和薄片－长
度和宽度的测定》。该标准规定了卷材和片材的长度和宽度的基准测量方法。 塑料材料的尺寸受环境温度的影响较大，解卷时的操作拉力也会造成材料的尺寸变化。测量器具的精度不同，也会造成测量结果的差异。因此在测量中必须注意每个细节，以求测量的结果接近真值。 标准中规定了卷材在测量前应先将卷材以最小的拉力打开，以不超过5m的长度层层相叠不超过20层作为被测试样，并在这种状 态下保持一定的时间，待尺寸稳定后在进行测量。 3.外观 塑料薄膜的外观检验一般采取在自然光下目测。外观缺陷在GB／T 2035《塑料术语及其定义》中有所规定。缺陷的大小一般需 用通用的量具，如钢板尺、游标卡尺等等进行测量。 物理机械性能 1.塑料力学性能——拉伸性能 塑料的拉伸性能试验包括拉伸强度、拉伸断裂应力、拉伸屈服应力、断裂伸长率等试验。 塑料拉伸性能试验的方法国家标准有几个，适用于不同的塑料拉伸性能试验。 GB／T 1040－1992《塑料拉伸性能试验方法》一般适用于热塑性、热固性材料，这些材料包括填充和纤维增强的塑料材料以及 塑料制品。适用于厚度大于1mm的材料。 GB／T13022－1991《塑料薄膜拉伸性能试验方法》是等效采用国际标准ISO1184－1983《塑料薄膜拉伸性能的测定》。 适用于塑料薄膜和厚度小于1mm的片材，该方法不适用于增强薄膜、微孔片材、微孔膜的拉伸性能测试。 以上两个标准中分别规定了几种不同形状的试样，和拉伸速度，可根据不同产品情况进行选择。如伸长率较大的材料，不宜采用太宽的试样；硬质材料和半硬质材料可选择较低的速度进行拉伸试验，软质材料选用较高的速度进行拉伸试验等等。 2.撕裂性能 撕裂性能一般用来考核塑料薄膜和薄片及其它类似塑料材料抗撕裂的性能。 GB／T 16578－1996《塑料薄膜和薄片耐撕裂性能试验方法裤形撕裂法》是等效采用国际标准ISO 6383－1：1983《塑料－薄膜和薄片－耐撕裂性能的测定
塑料薄膜检测相关标准
塑料薄膜检测相关标准 用聚氯乙烯、聚乙烯、聚丙烯、聚苯乙烯以及其他树脂制成的薄膜，用于包装,以及用作覆膜层。塑料包装及塑料包装产品在市场上所占的份额越来越大，特别是复合塑料软包装，已经广泛地应用于食品、医药、化工等领域，其中又以食品包装所占比例最大，比如饮料包装、速冻食品包装、蒸煮食品包装、快餐食品包装等，这些产品都给人们生活带来了极大的便利。（001）（14.06.06） 检测标准： DB31/608-2012塑料薄膜单位产品能源消耗限额 GB10006-1988塑料薄膜和薄片摩擦系数测定方法 GB1037-1988塑料薄膜和片材透水蒸气性试验方法(杯式法) GB/T1038-2000塑料薄膜和薄片气体透过性试验方法压差法 GB/T14447-1993塑料薄膜静电性测试方法半衰期法 GB/T16276-1996塑料薄膜粘连性试验方法 GB/T16578.1-2008塑料薄膜和薄片耐撕裂性能的测定第1部分:裤形撕裂法GB/T16578.2-2009塑料薄膜和薄片耐撕裂性能的测定第2部分：埃莱门多夫（Elmendor）法 GB/T19532-2004包装材料气相防锈塑料薄膜 GB/T19789-2005包装材料塑料薄膜和薄片氧气透过性试验库仑计检测法 GB/T20220-2006塑料薄膜和薄片样品平均厚度、卷平均厚度及单位质量面积的测定称量法（称量厚度） GB/T20875.1-2007电气绝缘材料水解稳定性的试验方法第1部分：塑料薄膜GB/T21529-2008塑料薄膜和薄片水蒸气透过率的测定电解传感器法 GB/T26253-2010塑料薄膜和薄片水蒸气透过率的测定红外检测器法 GB/T28765-2012包装材料塑料薄膜、片材和容器的有机气体透过率试验方法 GB/T30412-2013塑料薄膜和薄片水蒸气透过率的测定湿度传感器法 GB/T6672-2001塑料薄膜和薄片厚度测定机械测量法 GB/T6673-2001塑料薄膜和薄片长度和宽度的测定 GB8809-1988塑料薄膜抗摆锤冲击试验方法 GB/T9639.1-2008塑料薄膜和薄片抗冲击性能试验方法自由落镖法第1部分：梯级
