民用建筑防火规范详细版
提示语：本管理制度文件适合使用于日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。，文档所展示内容即为所得，可在下载完成后直接进行编辑。
防火高度及特殊建筑规范耐火等级一、二级：1、公共建筑≤24M/居住建筑≤9层（住宅建筑除外）2、幼儿园、托儿所的儿童用房和儿童游乐厅等儿童活动场所只能设置在一~三层，独立建造时，不应超过三层。3.、地下、半地下室耐火等级为一级。耐火等级三级：1、≤24M、最多允许五层（住宅建筑除外）2托儿所、幼儿园的儿童用房和儿童游乐厅等儿童活动场所、老年人建筑和医院、疗养院的住院部分只能设置在一二层货独立建造的2层建筑。3商店、学校、电影院、礼堂、食堂、菜市场不应超过2层或设置在三层及三层以上。4地下、半地下室耐火等级为一级。耐火等级四级：最多允许两层（住宅建
筑除外）学校、食堂。菜市场、托儿所、幼儿园、老年人建筑、医院等只能设置在一层。防火等级简介UL 94*总体
可燃性UL94等级是应用最广泛的塑料材料可燃性能标准。它用来评价材料在被点燃后熄灭的能力。根据燃烧速度、燃烧时间、抗滴能力以及滴珠是否燃烧可有多种评判方法。每种被测材料根据颜色或厚度都可以得到许多值。当选定某个产品的材料时，其UL等级应满足塑料零件壁部分的厚度要求。UL等级应与厚度值一起报告，只报告UL等级而没有厚度是不够的。
塑料阻燃等级由HB，V-2，V-1向V-0逐级递增：
HB：UL94标准中最底的阻燃等级。要求对于3到13 毫米厚的样品，燃烧速度小于40毫米每分
钟；小于3毫米厚的样品，燃烧速度小于70毫米每分钟；或者在100毫米的标志前熄灭。
V-2：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。可以有燃烧物掉下。
V-1：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。不能有燃烧物掉下。
V-0：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。不能有燃烧物掉下。
建筑物的消防等级（还是防火等级）是如何分类一、建筑物的分类与等级
建筑可按不同的方式进行分类：
1、按使用性质分为三大类：工业建筑、农业建筑、民用建筑。
2、按主要承重结构的材料分为五大类：生土—木结构、砖木结构、砖混结构、钢筋混凝土结构、钢
结构。
3、按建筑结构的承重方式分为四大类：墙承重式、骨架承重式、内骨架承重式、空间结构承重式。
4、民用建筑按层数分五类：
a、低层建筑：主要指1~3层的住宅建筑。
b、高层建筑：主要指4~6层的住宅建筑。
c、中高层建筑：主要指7~9层的住宅建筑。
d、高层建筑：主要指10至30层的住宅建筑或总高度超过24米的公共建筑及综合性建筑（不包括高度超过24米的单层主体建筑）。
e、超高层建筑：高度超过100米的建筑。
建筑物的等级是从重要性、防火、耐久年限等不同角度划分的建筑物级别。民用建筑可按以下方式划分等级：
1、按重要性分为五等：
a、特等：具有重大纪念性、历史性、国际性和国家级的种类建筑。
b、甲等：高级居住建筑和公共建筑。
c、乙等：中级居住建筑和公共建筑。
d、丙等：一般居住建筑和公共建筑。
2、按防火性能分四级：建筑物的耐火等级分为四级。耐火等级标准是依据房屋主要构件的燃烧性能和耐火极限确定的。
3、按耐久年限分四级：
a、一级耐久年限，100年以上，适用于重要的建筑和高层建筑。
b、二级耐久年限，50~100年，适用于一般性建筑。
c、三级耐久年限，25~50年，适用于次要的建筑。
d、四级耐久年限，15年以下，适用于临时性建筑。建筑防火在建筑设计中应采取防火措施，以防火灾发生和减少火灾对生命财产的危害。建筑防火包括火灾前的预防和火灾时的措施两个方面，前者主要为确定耐火等级和耐火构造，控制可燃物数量及分隔易起火部位等；后者主要为进行防火分区，设置疏散设施及排烟、灭火设备等。
【概述】中国古代主要以易燃的木材作建筑材料，对建筑防火积累了许多经验。明代嘉靖十三年(1534)兴建的皇史宬，采用砖石结构，室内石台上放置包铜皮的樟木文件柜；嘉靖四十年建造的宁波天一阁（见藏书楼），建在三面临水的湖边，并在阁前开凿贮水池，就是为了防火。
世界各国均根据国情制定各种建筑防火规范。中国已制定《建筑设计防火规范》、《农村建筑设计防
火规范》、《高层民用建筑设计防火规范》等。此外，对古建筑、地下建筑、汽车库及自动报警、自动灭火设备等，也有专用的规范或规定。
建筑物起火必须具备三个要素：①可燃物：如木质材料、可燃装修、家具衣物、窗帘地毯及生产、贮存的易燃易爆物品等；②着火源：如烟头、火柴、厨房和锅炉房用火、电气设备事故的火花以及雷击、地震灾害等，都能形成着火源；③助燃物：氧及氯、溴等。因此，在建筑防火设计中应对三者进行有效的控制。【主要措施】分述如下：
耐火等级和材料选择中国按建筑常用结构类型的耐火能力划分为四个耐火等级（高层建筑必须为一或二级）。建筑的耐火能力取决于构件的耐火极限和燃烧性能，在不同耐火等级中对二者分别作了规定。构件的耐火极限主要是指构件从受火的作用起，
到被破坏（如失去支承能力等）为止的这段时间（按小时计）。构件的材料依燃烧性能的不同有燃烧体（如木材等）、难燃烧体(如沥青混凝土、刨花板)和非燃烧体（如砖、石、金属等）之分。
建筑物应根据其耐火等级来选定构件材料和构造方式。如一级耐火等级的承重墙、柱须为耐火极限3小时的非燃烧体（如用砖或混凝土作成180毫米厚的墙或300×300毫米的柱）,梁须为耐火极限2小时的非燃烧体,其钢筋保护层须厚30毫米以上。设计时须保证主体结构的耐火稳定性，以赢得足够的疏散时间，并使建筑物在火灾过后易于修复。隔墙和吊顶等应具有必要的耐火性能，内部装修和家具陈设应力求使用不燃或难燃材料，如采用经过防火处理的吊顶材料和地毯、窗帘等，以减少火灾发生和控制火势蔓延。
防火间距和防火分区①防火间距：为防止火势通过辐射热等方式蔓延，建筑物之间应保持一定间距。建筑耐火等级越低越易遭受火灾的蔓延，其防火间距应加大。一、二级耐火等级民用建筑物之间的防火间距不得小于6米,它们同三、四级耐火等级民用建筑物的防火距离分别为7米和9米。高层建筑因火灾时疏散困难，云梯车需要较大工作半径，所以高层主体同一、二级耐火等级建筑物的防火距离不得小于13米，同三、四级耐火等级建筑物的防火距离不得小于15和18米。厂房内易燃物较多，防火间距应加大，如一、二级耐火等级厂房之间或它们和民用建筑物之间的防火距离不得小于10米，三、四级耐火等级厂房和其他建筑物的防火距离不得小于12和14米。生产或贮存易燃易爆物品的厂房或库房，应远离建筑物。②防火分区：建筑中为阻止烟火蔓延必
须进行防火分区，即采用防火墙等把建筑划为若干区域。一、二级耐火等级建筑长度超过150米要设防火墙,分区的最大允许面积为2500平米;三、四级耐火等级建筑的上述指标分别为100米、1200平米和60米、600平米。一、二级防火等级的高层建筑防火分区面积限制在1000平米或1500平米内,地下室则控制在500平米内。防火墙应为耐火极限4小时的非燃烧体，上面如有洞口应装设甲级防火门窗，各种管道均不宜穿过防火墙。不能设防火墙的可设防火卷帘，用水幕保护。
安全疏散和通风排烟为减少火灾伤亡，建筑设计要考虑安全疏散。公共建筑的安全出口一般不能少于两个，影剧院、体育馆等观众密集的场所，要经过计算设置更多的出口。楼层的安全出口为楼梯，开敞的楼梯间易导致烟火蔓延，妨碍疏散，封闭的楼梯
间能阻挡烟气，利于疏散。防烟楼梯间因设有前室，更有利于疏散。高层建筑须设封闭的或防烟的楼梯间，楼梯间应布置成有两个疏散方向。超高层建筑应增设暂时安全区或避难层，还可设屋顶直升飞机场，从空中疏散。疏散通路上应设紧急照明、疏散方向指示灯和安全出口灯。
建筑物火灾时产生大量浓烟，不仅妨碍疏散还会使人中毒甚至死亡。楼梯井、电梯井和管道井具有“烟囱效应”，起排烟作用，地下建筑的烟则很难排出。因此，高层或地下建筑的走道、楼梯间及消防电梯前室等，应按情况安排自然排烟或机械排烟设施。
报警系统和灭火装置一般建筑起火后约10～15分钟开始蔓延，可通过电话等人工报警和使用消火栓灭火。在大型公共建筑、高层建筑、地下建筑以及起火危险性大的厂房、库房内，还应设置自动报警
装置和自动灭火装置。前者的探测器有感温、感烟和感光等多种类型；后者主要为自动喷水设备，不宜用水灭火的部位可采用二氧化碳、干粉或卤化烷等自动灭火设备。设有自动报警装置和自动灭火装置的建筑应设消防控制中心，对报警、疏散、灭火、排烟及防火门窗、消防电梯、紧急照明等进行控制和指挥。一般建筑物的防火等级是如下规定的：
1、闪点小于28℃的液体
2、爆炸极限小于10％的液体
3、常温下能自行分解或在空气中氧化即能导致迅速自燃或爆炸的物质
4、常温下受到水或空气中水蒸气的作用，能产生可燃气体并引起燃烧或爆炸的物质
5、遇酸、受热、撞击、摩擦、催化以及遇到有机物或硫磺等易燃的无机物，极易引起燃烧或爆炸
的强氧化剂
6、受撞击、摩擦或与氧化剂、有机物接触时能引起燃烧或爆炸的物质
7、在密闭设备内操作温度等于或大于物质本身自燃点的生产只要满足以上任意一个条件，我们就定位甲级防火等级防火分区面积计算防火分区最大允许建筑面积S一、二级耐火等级建筑S=2500㎡三级耐火等级建筑S=1200㎡四级耐火等级建筑
S=600㎡地下、半地下建筑（室）S=500㎡当多层建筑物内部设置自动扶梯、开敞楼梯等上下层相连的开口时，其防火分区面积应按上下层相连通的面积叠加计算；当其建筑面积之和大于基本规范规定时，应划分防火分区。一、对于一、二级建筑，其防火分区的最大允许建筑面积为2500（m2）；但如果你采用了自动灭火系统，那么这个面积可以增加1
倍，即5000（m2）；当局部设置时，增加面积可按该局部面积的1.0 倍计算。我认为这个表述已经相当清楚，没有什么可以存在疑义的地方。二、比如像你所说的那样，假如你有5000m2的一个区域要进行防火分区的划分，实际上只有以下两种结果：1、划分为一个分区：条件是5000m2区域全部设有自动灭火系统。因为根据上述要求，有自动灭火系统后，2500m2这个上限可以上调至5000m2,因此，划分成一个防火分区即可。2、划分为两个分区：除却上述情况外其它一切情况。假如像你所说的那样，其中有4000平米设有自动灭火系统，而另外的1000平方米没有设，则对应的防火分区的计算面积为：4000/2+1000＝3000平方米，超出了2500平方米的规范限制，因此，你必须划分成两个防火分区。或者，相反，你只有1000平方米设置了自动灭
火系统，而另外的4000平方米没有设置，那么，其所对应的防火分区的计算面积为：1000/2+4000＝4500平方米，同样也超出了2500平方米的规范限制，所以你也得划分为两个防火分区。在这个计算过程中，规范所规定的2500平方米始终没有变化。
三、根据规范要求，如果一个防火分区设喷淋的话，其防火分区最大允许建筑面积为2500平方米（一二级建筑）。防火分区内面积应该符合"上喷淋面积"/2+"不上喷淋面积"<="防火分区要求的面积"(即不上喷淋时规范要求的防火分区面积),也就是说只有上喷淋的面积才能增加1倍.民用建筑的安全疏散耐火等级一、二三四级
一、二6m 7m 9m
三7m 8m 10m
四9m 10m 12m
楼梯间、楼梯和门疏散用楼梯间应符合下列规定（一般措施）1、楼梯间应能应用自然采光和自然通风，并宜靠外墙设置；2、楼梯间不应设置少水间、可燃材料储藏室、垃圾道；3、楼梯间内不应有影响疏散的凸出物或其他障碍物；4、楼梯间内不应敷设甲乙丙类液体的管道；5、公共建筑的楼梯间不应敷设可燃气体管道；6、居住建筑的楼梯内不应敷设可燃气体管道和设置可燃气体计量表，当住宅建筑必须设置时，应该用金属套管和设置切断气源的装置等保护措施。
可在这里输入个人/品牌名/地点
Personal / Brand Name / Location Can Be Entered Here
《高层民用建筑设计防火规范》
《高层民用建筑设计防火规范》 2005年局部修订 9 电气 9.1 消防电源及其配电 9.1.1 高层建筑的消防控制室、消防水泵、消防电梯、防烟排烟设施、火灾自动报警、漏电火灾报警系统、自动灭火系统、应急照明、疏散指示标志和电动的防火门、窗、卷帘、阀门等消防用电，应按现行的国家标准《供配电系统设计规范》GB50052的规定进行设计，一类高层建筑应按一级负荷要求供电，二类高层建筑应按二级负荷要求供电。 【说明】（本条对原条文的修改。原条文说明保留，新增说明如下） 漏电火灾报警系统能有效地对漏电及由于漏电可能引起火灾进行预报和监控，其供电能力直接关系火灾报警的可靠性，因此，其供电要求应当按照消防用电的规定执行。 9.1.4 消防用电设备的配电线路应满足火灾时连续供电的需要，其敷设应符合下列规定： 9.1.4.1 暗敷设时，应穿管并应敷设在不燃烧体结构内且保护层厚度不应小于30mm；明敷设时，应穿有防火保护的金属管或有防火保护的封闭式金属线槽； 9.1.4.2 当采用阻燃或耐火电缆时，敷设在电缆井、电缆沟内可不采取防火保护措施； 9.1.4.3 当采用矿物绝缘类不燃性电缆时，可直接敷设； 9.1.4.4 宜与其它配电线路分开敷设；当敷设在同一井沟内时，宜分别布置在井沟的两侧。 【说明】（本条对原条文的修改。原条文说明二删除，新增说明如下） 矿物绝缘电缆是由铜芯、铜护套和氧化镁绝缘等全无机物组成的电缆，具有良好电性能、机械物理性能、耐火性能，在火灾条件下不会放出任何烟雾及有害气体，其综合性能优于阻燃电缆、耐火电缆。因此，本条对阻燃电缆、耐火电缆和矿物绝缘电缆的敷设分别作了规定。 9.4 火灾自动报警系统、火灾应急广播和消防控制室 9.4.1建筑高度超过100m的高层建筑，除游泳池、溜冰场、卫生间外，均应设火灾自动报警系统。 9.4.2除住宅、商住楼的住宅部分、游泳池、溜冰场外，建筑高度不超过100m的一类高层建筑的下列部位应设置火灾自动报警系统： 9.4.2.1 医院病房楼的病房、贵重医疗设备室、病历档案室、药品库； 9.4.2.2 高级旅馆的客房和公共活动用房； 9.4.2.3 商业楼、商住楼的营业厅,展览楼的展览厅； 9.4.2.4 电信楼、邮政楼的重要机房和重要房间； 9.4.2.5 财贸金融楼的办公室、营业厅、票证库； 9.4.2.6 广播电视楼的演播室、播音室、录音室、节目播出技术用房、道具布景； 9.4.2.7 电力调度楼、防灾指挥调度楼等的微波机房、计算机房、控制机房、动力机房； 9.4.2.8 图书馆的阅览室、办公室、书库； 9.4.2.9 档案楼的档案库、阅览室、办公室； 9.4.2.10 办公楼的办公室、会议室、档案室； 9.4.2.11 走道、门厅、可燃物品库房、空调机房、配电室、自备发电机房； 9.4.2.12 净高超过2.60m且可燃物较多的技术夹层；
建筑给排水课程设计说明书最终版要点
北京交通大学 《建筑给排水》大作业设计 专业：环境工程 班级：环境1101 学生姓名：沈悦 学生学号：11233017 指导教师：王锦 土建学院建筑市政环境工程系 二○一四年四月
目录 第1篇设计说明书 第1章设计基本内容和要求 1.1设计资料 (3) 1.2设计主要内容 (3) 1.3课程设计基本要求 (3) 1.4设计重点研究问题 (3) 1.5评分标准 (3) 第2章室内给水工程 2.1 给水方式的选择 (4) 2.2 给水管道的布置与敷设 (4) 2.3 管材和管件 (5) 第3章建筑消防给水系统 3.1 消火栓给水系统的布置 (5) 3.2 消火栓布置 (6) 3.3 消防管道布置 (7) 3.5 具体设计图样 (7) 第4章建筑排水系统 4.1 排水系统分类 (7) 4.2 排水系统组成 (7) 4.3 排水方式的选择 (8) 4.4 排水管道的布置与敷设 (8) 4.5 排水管网设计图样 (10) 第5章建筑雨水系统 (11) 第2篇设计计算书 第1章室内生活给水系统 (11) 第2章建筑消火栓给水系统设计 (13) 第3章建筑排水系统设计 (15) 第4章建筑雨水排水系统设计 (18) 第5章参考文献 (18) 第3篇课程设计总结 第1章心得及致谢 (19)
第1篇设计说明书 第一章设计基本内容和要求： 1.1设计资料 1. 工程概况：该建筑为一幢7层高的多层建筑，该建筑为一类、耐火等级一级。该幢楼包括四个单元，各单元各层的建筑结构基本相同（见建筑平面图）。在该幢建筑物的北侧共建四个出口：分别对应于每个单元，每个单元的每层有两个住户，每个住户为三室两厅的一套，每套间均设有厨房与两个卫生间。 该幢建筑物总建筑面积为8733.16m2，总高度为20.9m，标准层高为2.9m，一层地评标高位±0.000m，冻土深度为0.7m。 2. 背景资料 本建筑水源为小区自备井，经给水泵站加压后供给小区各用水点，一层引入管压力不低于0.35MPa。 本建筑±0.00以上排水采用重力排水，±0.00以下采用压力提升排水。污废水经污水管道收集后排入室外化粪池，经化粪池处理后，排入市政污水管网。 3. 建筑图纸：首层及标准层。 4. 气候暴雨强度等条件按各位同学家乡考虑。 1.2设计主要内容 1. 多层建筑给水系统方式选择与设计计算,完成该建筑的给水系统平面图和系统图草图； 2. 多层建筑消防系统方式选择与设计计算,完成该建筑的消防系统平面图和系统图草图； 3. 多层建筑排水系统方式选择与设计计算,完成该建筑的排水平面图和系统图草图； 4. 多层建筑雨水系统方式选择与设计计算,完成该建筑的排水平面图和系统图草图； 1.3基本要求 1. 建筑给水、排水、消防、雨水各系统的体制应当合理选择，注意技术先进性和经济合理性。 2. 根据选定的系统体制，按照相关设计手册，确定有关的设计参数、尺寸和所需的材料、规格等。 3．平面图管线布置合理，并注意各管线交叉连接，注意立管编号。 1.4设计重点研究的问题： 建筑给水、排水、雨水、消防系统的体制选择，尤其是消火栓系统的设计计算。 参考资料推荐： ［1］王增长，《建筑给水排水工程》第六版，中国建筑工业出版社1998 ［2］高明远，《建筑给水排水工程学》中国建筑工业出版社2002 ［3］1998 ［4］中国建筑工业出版社编，《建筑给水排水工程规范》，中国建筑工业出版社 ［5］陈耀宗，《建筑给水排水设计手册》，中国建筑工业出版社1992
十一 建筑内部装修设计防火规范》GB50222-2017
2018年4月1日起施行《建筑内部装修设计防火规范》GB50222-2017全文 -01- 总则 1.0.1 为规范建筑内部装修设计，减少火灾危害，保护人身和财产安全，制定本规范。 1.0.2 本规范适用于工业和民用建筑的内部装修防火设计，不适用于古建筑和木结构建筑的内部装修防火设计。 1.0.3 建筑内部装修设计应积极采用不燃性材料和难燃性材料，避免采用燃烧时产生大量浓烟或有毒气体的材料，做到安全适用，技术先进，经济合理。 1.0.4 建筑内部装修防火设计除执行本规范的规定外，尚应符合国家现行有关标准的规定。 -02- 术语 2.0.1 建筑内部装修（加） in terior decoration of buildings 为满足功能需求，对建筑内部空间所进行的修饰、保护及固定设施安装等活动。 2.0.2 装饰织物（加）decorative fabric 满足建筑内部功能需求，由棉、麻、丝、毛等天然纤维及其他合成纤维制作的纺织品，如窗帘、帷幕等。 2.0.3 隔断（加固定的） partition 建筑内部固定的、不到顶的垂直分隔物。 2.0. 4 固定家具（加）fixed furniture 与建筑结构固定在一起或不易改变位置的家具。如建筑内部的壁橱、壁柜、陈列台、大型货架等。 -03- 装修材料的分类和分级 3.0.1 装修材料按其使用部位和功能，可划分为顶棚装修材料、墙面装修材料、地面装修材料、隔断装修材料、固定家具、装饰织物、其他装修装饰材料七类。 注：其他装修装饰材料系指楼梯扶手、挂镜线、踢脚板、窗帘盒、暖气罩等。 3.0.2 装修材料按其燃烧性能应划分为四级，并应符合本规范表3.0.2的规定。 3.0.3 装修材料的燃烧性能等级应按现行国家标准《建筑材料及制品燃烧性能分级》GB8624的有关规定，经检测确定。 3.0.4 安装在金属龙骨上燃烧性能达到B1级的纸面石膏板、矿棉吸声板，可作为A级装修材料使用。 3.0.5 单位面积质量小于300g/㎡的纸质、布质壁纸，当直接粘贴在A级基材上时，可作为B1级装修材料使用。
民用建筑防火规范详细版
文件编号：GD/FS-5338 （管理制度范本系列） 民用建筑防火规范详细版 The Daily Operation Mode, It Includes All Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify The Management Process. 编辑：_________________ 单位：_________________ 日期：_________________
民用建筑防火规范详细版 提示语：本管理制度文件适合使用于日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。，文档所展示内容即为所得，可在下载完成后直接进行编辑。 防火高度及特殊建筑规范耐火等级一、二级：1、公共建筑≤24M/居住建筑≤9层（住宅建筑除外）2、幼儿园、托儿所的儿童用房和儿童游乐厅等儿童活动场所只能设置在一~三层，独立建造时，不应超过三层。3.、地下、半地下室耐火等级为一级。耐火等级三级：1、≤24M、最多允许五层（住宅建筑除外）2托儿所、幼儿园的儿童用房和儿童游乐厅等儿童活动场所、老年人建筑和医院、疗养院的住院部分只能设置在一二层货独立建造的2层建筑。3商店、学校、电影院、礼堂、食堂、菜市场不应超过2层或设置在三层及三层以上。4地下、半地下室耐火等级为一级。耐火等级四级：最多允许两层（住宅建
筑除外）学校、食堂。菜市场、托儿所、幼儿园、老年人建筑、医院等只能设置在一层。防火等级简介UL 94*总体 可燃性UL94等级是应用最广泛的塑料材料可燃性能标准。它用来评价材料在被点燃后熄灭的能力。根据燃烧速度、燃烧时间、抗滴能力以及滴珠是否燃烧可有多种评判方法。每种被测材料根据颜色或厚度都可以得到许多值。当选定某个产品的材料时，其UL等级应满足塑料零件壁部分的厚度要求。UL等级应与厚度值一起报告，只报告UL等级而没有厚度是不够的。 塑料阻燃等级由HB，V-2，V-1向V-0逐级递增： HB：UL94标准中最底的阻燃等级。要求对于3到13 毫米厚的样品，燃烧速度小于40毫米每分
浅析建筑设计中给排水工程的重要性
浅析建筑设计中给排水工程的重要性 摘要：建筑的发展，在现在的建筑当中面积的增大，生活人员的增多，建筑中原有的给排水系统已经不能适应现在发展的需要，本文结合给排水发展的历史、注意的问题，阐述建筑给排水设计在整个建筑设计中的重要促进作用。 关键词：建筑给排水；工艺流程；节能设计；节水工程 Abstract: the development of architecture, the building in the area of now increases, the increase of life personnel, building zhongyuan some water supply system already can not adapt to the needs of the development of now, based on the history of the development of water supply and drainage, pay attention to the problem, this paper expounds the construction drainage design in the architectural design of the important role in promoting. Keywords: building water supply and drainage; Process; Energy saving design; Water saving project 一、给排水工程的发展历程 随着社会的进步，生活水平的提高，建筑能耗和用水量也在逐年增加，人们已不再满足原有的套设计习惯。根据资料显示，建筑能耗约占整个社会能耗的1／3，高居榜首。因此，节能、节水就至关重要了。随着我国市场经济的确立，为了在竞争激烈的市场中求得生存和发展，更要求对以前不受建筑设计重视的给排水工程的设计来一个较大的改革，以适应日趋变化的业主市场。作为一个从事建筑给排水专业的技术人员来说，应清醒地认识本专业在建筑节能、接水中的重要作用，真正把节能节水放在首位。 近年来给排水工程设计的经验教训告诉人们，必须在设计的观念上要有一个较大的革新，才能真正确保给排水工程的设计质量的提高，从而提高劳动生产率，为生产和管理人员创造舒适安全和整洁优美的环境。 二、给排水工程设计要注意的几个因素 1.由于原水水质不同，工艺流程各种组合，但它的基本工艺为混合、絮凝、沉淀、过滤和消毒。在城市水厂中，基本流程为：原水一级泵房一加药一絮凝池一沉淀或澄清池一滤池一消毒清水池一二级泵房一用户。水厂内的主体处理构筑物中沉淀池、滤池基本上都高出地面，只有清水池可以埋入地下，而当沉淀采
房建课程设计单元式多层住宅楼
房屋建筑学课程设计任务书孙凤明、王首一、侯万钧 2012年9月 题目：单元式多层住宅建筑设计 (一)目的要求： 配合理论教学内容，进行初步设计实践。通过课程设计阶段，培养学生综合运用建筑设计原理和已学知识，培养学生在设计中发现问题、分析问题、解决问题的能力，使学生基本掌握建筑设计的基本方法和步骤。 (二)设计条件： l、建设地点：北方某多层小区内住宅楼基地 2、面积指标及户型：一梯两户，每户三室两厅或两室两厅、一卫、一厨。每户建筑面积90平方米，可又下调5％的浮动。 3、辅助房间： 厨房——设洗池、案台、炉灶、橱柜，必须在图上体现出洗、切、炒过程所需设备。 卫生间——1套，其面积自定。在卫生间内需图示出设置坐便器、淋浴或盆浴、盥洗等设施。 4、其它设施： 双阳台(生活阳台和辅助阳台均按l00％计算建筑面积)，不必设置垃圾道及储物间。 5、层数及层高： 六层、层高2．80米(顶层由于有设备管线可稍高些，但最多不超过3米)。 6、结构： 框架或砖混结构任选。若使用砖混结构外墙为240mm，但山墙部分应做到370mm，并做外墙保温。 7、设计要求：， 套型恰当、使用方便、经济合理。
(三)设计时间安排： 本题目分两步完成： 第一步完成草图设计：一草时间为两天左右，二草l天。 第二步完成设计：时间为2～3天。具体次序自行安排，但周四必须完成一半以上，教师检查。 周二下午3：30交正图。建筑馆101室。 (四)设计内容及深度： 本题目分两步完成：第一步完成方案草图设计(可徒手单线绘制)，第二步完成设计(方案草图设计，最好经教师改图后，再行上板设计，至少同学之间应相互检查)。 1．首层平面图(设计为两个单元)、标准层单元平面图，楼顶层平面各一，比例l：l 00。 (1)确定各房间的形状、尺寸及位置，表示固定设备及主要家具布置，标注房间面积。 (2)确定门窗大小、位置(按比例绘制，不标注尺寸)，表示门的开启方式和方向。 (3)画出楼梯、阳台等。 (4)标注两道外部尺寸(总尺寸和轴线尺寸)和必要的内部尺寸。 (5)标注剖切符号，注写图名和比例。 2．剖面图：沿建筑长轴、短轴各一，比例l：100。 (1)确定各主要部分的高度和分层情况，以及主要构件的相互关系。 (2)表示出楼梯的踏步、平台以及固定设备。 (3)标注室内外地面标高、各层楼面标高、屋面标高，标注两道外部尺寸(即建筑总高度及各层层高)。 (4)注写图名和比例。 3．立面图(2个单元总立面)：建筑入口立面，比例1：l 00。 (1)表示出门窗、阳台、雨蓬等构配件的形式和位置。 (2)注写图名和比例。 4．各节点详图：比例1：5～l：10
给排水设计说明
给水排水 一、工程概况： 二、设计依据： 1.设计招标文件。 2.建筑专业提供的有关资料。 3.国家现行的有关给水排水及消防设计规范 1）《室外给水设计规范》GB50013-2006 2）《室外排水设计规范》GB50014-20061 3）《建筑给水排水设计规范》GB50015-2003 4）《建筑设计防火规范》GB50016-2006 5）《高层民用建筑设计防火规范》GB50045-95(2005年版) 6）《建筑灭火器配置设计规范》GB50140-2005 7）《汽车库、修理库、停车场设计防火规范》GB50067-97 8）《自动喷水灭火系统设计规范》GB50084-2001（2005年版） 三、设计内容： 红线范围内的给水系统、排水系统、中水系统、雨水系统及消防系统。 四、给水系统： 1.水源： 本工程水源采用城市自来水，分别从学府大道及20米规划路各引入一根DN200给水管，供基地内生活及消防用水。市政供水压力按照0.15MPa考虑。 2.生活用水量估算： 最高日生活用水量约为1230m3/d，最大时生活用水量约125m3/h。 生活用水定额见下表
3.生活给水系统: 本工程地下一和地上一、二层利用市政给水管网压力直接供水，地上二层以上用水由无负压供水设备加压供水。无负压供水设备设于地下室的水泵房内。 4.热水供应： 根据各单体建筑功能，综合考虑初期投资、年管理费用，并尽可能的利用太阳能，本工程热水供水方案如下： 1）酒店考虑集中热水系统，热媒为锅炉房热水，经容积式换热器换热后供给客房卫生间及厨房等需用生活热水的地方。 2）办公、公寓等其他建筑考虑太阳能热水系统，并配以电辅设加热系统和贮热水罐，为卫生间和厨房等地提供所需用的生活热水。 3）热水系统分区与给水一致，热水采用机械循环方式。 5.饮水供应 自饮水供应由小型一体式直饮水供水设备在各供应点直接供应。 五、排水系统： 1.本工程各建筑室内采用生活污废水分流制排水的管道系统。 2.室内地面层（±0.000m）以上的生活污废水重力流排入室外污水管道或中水处理间的调节水箱；地面层（±0.000m）以下的污废水采用管道汇集至地下室的集水坑内，用潜水排污泵提升后、排入室外污水管道（厨房排水须经过隔油处理）； 3.室外污水管道统一排至室外化粪池，所有污水经化粪池处理后方可排入20米规划路污水管道。 六、中水系统： 为节约用水，保护环境，本工程设有中水处理系统。中水水源为各单体建筑的盥洗用水，中水回用主要用于基地的冲厕、绿化、道路洒浇和车库地面冲洗。中水工艺流程为：
《高层民用建筑设计防火规范》GB50045-95(2005年版
《高层民用建筑设计防火规范》GB50045-95（2005年版） ——条文理解及设计常见问题的处理 强制性条文 0.1 05年版《高规》中的有黑体字的条文是05年修订时所修改过或增加的强制性条文。 0.2 中华人民共和国《工程建设标准强制性条文——房屋建筑部分》（2002年版中的有关《高规》的条文内容，只要仍存在于《高规》05年版中的，仍然是强制性条文，与《中华人民共和国建设部分告》第361号文所列出的经修订后的强制性条文一样，必须严格执行。 0.3 有关工程建设标准强制性条文的相关法律、法令内容： 0.3.1 《中华人民共和国建筑法》第五十六条：建筑工程的勘察、设计单位必须对其勘察、设计的质量负责。勘察、设计文件应当符合有关法律、行政法规的规定和建筑工程质量、安全标准、建筑工程勘察、设计技术规范以及合同的约定。…… 0.3.2 国务院令第293号《建设工程勘察设计管理条例》第二十五条：编制建设工程勘察，设计文件，应当以下列规定为依据： （一）项目批准文件； （二）城市规划； （三）工程建设强制性标准； （四）国家规定的建设工程勘察、设计深度要求。 0.3.3 建设部令第81号《实施工程建设强制性标准监督规定》第二条：在中华人民共和国国境内从事新建、扩建、改建等工程建设活动，必须执行工程建设强制性标准。 0.3.4 工程建设强制性标准条文的性质已属于建设工程的最严格的法规，违反强制性条文会导致需承担相应的法律责任。 1 总则 1.0.3.0 本条文主要阐述《高规》05年版的适用范围： 1.0.3.1 十层及十层以上的居住建筑（包括首层设置商业服务网点的住宅）；（附图一） ?居住建筑以层为计算单位，并非以建筑高度为计算单位，建筑高度超过24m 的9层居住建筑并不算高层建筑。 ?《高规》条文解释中，对于住宅以层数计算，除考虑登高消防器材的有效使用，以及我国大多数的地方消防车供水能力之外，高层住宅的数量约占高层建筑的40%-50%，且住宅的每个单元间防火分区面积均不大，并有较好的防火分隔，火灾发生时蔓延受到一定限制，危害性较少，故作区别对待。 ?本条条文与第2.0.17条有矛盾，本条文中括号内“包括首层设置商业服务网点的住宅”一句的意思应是“包括首、二层设置符合第2.0.17条规定的商业服务网点的住宅。 ?因此，《高规》P75页上部第4点的提法也同样不符合规范关于商业服务网点定义的修订精神，应予以删除。 ——关于住宅层数的计算： 一、《住宅建筑规范》第9.1.6条：住宅建筑的防火与疏散要求应根据建筑层数，建筑面积等因素确定。 注：1.当住宅和其他功能空间处于同一建筑内时，应将住宅部分的层数与
《高层民用建筑设计防火规范》
中华人民共和国国家标准 《高层民用建筑设计防火规范》GB50045－95局部修订条文 目录 2 术语……………………………………………………………………………………………… 3 建筑分类和耐火等级…………………………………………………………………………… 4 总平面布局和平面布置………………………………………………………………………… 4.1 一般规定…………………………………………………………………………………… 4.2 防火间距…………………………………………………………………………………… 4.3 消防车道…………………………………………………………………………………… 6 安全疏散和消防电梯……………………………………………………………………………… 6.1 一般规定…………………………………………………………………………………… 7 消防给水和灭火设备……………………………………………………………………………… 7.3 室外消防给水管道、消防水池和室外消火栓……………………………………………… 7.4 室内消防给水管道、室内消火栓和消防水箱……………………………………………… 7.6 灭火设备……………………………………………………………………………………… 8 防烟、排烟和通风、空气调节…………………………………………………………………… 8.4 机械排烟……………………………………………………………………………………… 9 电气………………………………………………………………………………………………… 9.1 消防电源及其配 电…………………………………………………………………………… 9.4 火灾自动报警系统、火灾应急广播和消防控制室………………………………………… 9.5 漏电火灾报警系 统…………………………………………………………………………… 2 术语 2.1.07 商业服务网点commercial serving cubby 住宅底部（地上）设置的百货店、副食店、粮店、邮政所、储蓄所、理发店等小型商业服务用房。该用房层数不超过二层、建筑面积不超过300m2，采用耐火极限大于1.50h的楼板和耐火极限大于2.00h 且不开门窗洞口的隔墙与住宅和其他用房完全分隔，该用房和住宅的疏散楼梯和安全出口应分别独立设置。 【说明】（本条为新增条文） 商业服务网点规范没有确切定义，与综合楼、商住楼难以区别，现加以规定以便实施。 住宅底部（地上）设置的百货店、副食店、粮店、邮政所、储蓄所、理发店等小型商业服务用房，该用房层数不超过二层、建筑面积不超过300m2即地上一和二层可以是上述小型商业服务用房，但地上二层是上述小型商业服务用房，则地上一层必须是上述小型商业服务用房。一层、二层上述小型商业服务用房建筑面积之和不能超过300m2。采用耐火极限大于1.50h的楼板和耐火极限大于2.00h、不开门窗洞口的隔墙与住宅和其他用房完全分隔，该用房和安全出口应分别独立设置并不得交叉也不能直接连通。 3 建筑分类和耐火等级 3.0.1 高层建筑应根据其使用性质、火灾危险性、疏散和扑救难度等进行分类，并应符合表3.0.1
建筑给排水设计规范-GB50015-2010(附条文说明-详细版)
建筑给水排水设计规范及关键技术应用 ——建筑给水排水设计规范GB 50015-2003（Code for design of building water supply and drainage）修订 西南交通大学 2009-12-3 （杨敏）
随着我国社会经济的快速发展，我国建筑技术水平得到快速提高，适应了社会经济 生活和生产对建筑产品的质量、标准的不断提高的要求。近几年来，我国建筑通过引进、消化吸收和自主开发、技术创新，开发的新技术和新设备已广泛应用于建筑产品的各专业。一些新的建筑思想和理念也在建筑工程设计的各专业中体现出来。我国建筑给水排水技术在建筑技术的这种日新月异的发展中取得了巨大进步，在技术的先进性、可靠性、安全性、经济性及宜用性等方面做了大量的探索研究，取得了很多新的技术成果和设计新思想。适应了建筑产品的多功能化、宜人化发展的需求，同时在建筑节能、节水和环境保护等方面做了技术上的创新性改进。在建筑给水排水系统与建筑内、外部系统的对接和与相关专业技术的衔接上进行了设计理念的更新。这些新技术新设计思想应在建筑给水排水工程设计中体现出来，提高技术设计水平，适应建筑工程技术的发展。有的技术已用于工程实践中，并已取得了良好的工程效益。 本次规范的修订是为适应建筑给水排水工程设计技术的新的发展成果和新的建筑产 品要求进行的。加强了建筑给水排水技术严谨性和系统性，集成了目前我国建筑给水排水工程设计最新的技术和经验。 二○○九年十月二十日住房和城乡建设部批准了《建筑给水排水设计规范》 GB50015-2003局部修订的条文，自2010年4月1日起实施。（其中，第3.2.3A、3.2.4、3.2.4A、3.2.4C、3.2.5、3.2.5A、3.2.5B、3.2.5C、3.2.6、3.2.10、3.9.14、3.9.18A、3.9.20A、3.9.24、4.2.6、4.3.3A、4.3.4、4.3.6、4.3.6A、4.5.10A条为强制性条文，必须严格执行。）经此次修改的原条文同时废止。 规范条文修订历史回顾 建筑给水排水设计规范历次修订情况： （1）《室内给水排水和热水供应设计规范》~1964开始试行； （2）《室内给水排水和热水供应设计规范》（TJ15-74），中国建筑工业出版社，1975， 上海市城市建设局革命委员会主编。 （3）《建筑给水排水设计规范》GBJ15-88, 中国建筑工业出版社,上海市建设委员会。 1988. 修订内容： 1)用水定额； 2)室内生活给水管道的秒流量计算公式； 3)生活污水排水设计秒流量计算方法； 4)补充高层建筑给水排水、排水管道通气系统内容； 5)增加游泳池、喷泉设计内容； 6)加入新管材和新设备； 7)提高了对供水水质安全和供水节能方面的要求。 （4）《建筑给水排水设计规范》GBJ15-88,1997年修订版。上海市民用建筑设计院 修订内容：（细节上的修订） 1)用水定额，增加高级住宅及别墅项；热水供水流量（3000、6000人数）； 2)新的卫生设备的使用；（浴盆上附设淋浴器等） 3)室内生活给水管道的秒流量计算公式；（综合楼） 4)节水型卫生设备，关于的中水条文，红外感应冲洗； 5)引入了新的规范标准；-如《生活杂用水水质标准》； 6)突出供水和用水的安全性；-非饮用水的标示条文； 7)新的管材；
解读《建筑设计防火规范》(GB50016-2014)重要条文
解读《建筑设计防火规范》（GB50016-2014）重要条文 与《建筑设计防火规范》GB 50016—2006 和《高层民用建筑设计防火规范》GB 50045-95（2005年版）相比，本规范主要有以下变化： 1. 合并了《建筑设计防火规范》和《高层民用建筑设计防火规范》，调整了两项标准间不协调的要求，将住宅建筑的分类统一按照建筑高度划分； 2. 增加了灭火救援设施和木结构建筑两章，完善了有关灭火救援的要求，系统规范了木结构建筑的防火要求； 3. 补充了建筑外保温系统的防火要求； 4. 将消防设施的设置独立成章并完善有关内容；取消消防给水系统和防烟排烟系统设计的要 求，分别由相应的国家标准作出规定； 5. 适当提高了高层住宅建筑和建筑高度大于100m 的高层民用建筑的防火技术要求； 6. 补充了利用有顶步行街进行安全疏散时的防火要求；调整、补充了建材、家具、灯饰商店和展览厅的设计人员密度； 7. 补充了地下仓库、物流建筑、大型可燃气体储罐（区）、液氨储罐、液化天然气储罐的防火要求，调整了液氧储罐等的防火间距；； 8. 完善了防止建筑火灾竖向或水平蔓延的相关要求。 相关专家解读 悉地国际设计顾问（深圳）有限公司姜文源先生对于新规范的解读如下： 1、关于《建规》与《高规》的合并 《建筑设计防火规范》（以下简称《建规》）和《高层民用建筑设计防火规范》（以下简称《高规》），两本规范的某些条文规定不一致，条文规定的不一致，有的是合理的，因为《建规》强调“外救”，《高规》强调“自救”。如：屋顶消防水箱的容积、水箱的设置高度，《建规》强调水箱储存10分钟消防用水量；《高规》是按照建筑物的性质和标准确定水箱容积。《建规》规定水箱设在建筑物最高位置；《高规》强调最不利点消火栓的静水压力。消防水泵接合器的设置，《建规》强调设置；而《高规》对超过消防车供水能力的楼层不强调消防水泵接合器的设置。消防水泵的设置，《高规》强调设置；《建规》并未规定多层建筑一定要设置消防水泵。消防备用泵的设置，《高规》强调设置；《建规》允许消防用水量少的建筑可不设消防备用泵。 但有的条文两本规范应该一致而未能一致，如：消防电梯前室消火栓是否计入同层消火栓总数的条文规定。《建规》的条文说明说不计入，《高规》在90年代修订时将原《高规》“不计入同层消火栓总数”这句话划掉了，但是否计入在条文和条文说明中未予明确，当时考虑这可由工程设计人员自行确定消防电梯前室消火栓是专用还是兼用。如确定专用或是兼用，
住宅建筑工程中给排水的设计探析
住宅建筑工程中给排水的设计探析 摘要：在现阶段的建筑工程中，给排水是非常重要的一项内容，因为给排水系 统在整体建筑中处于一个关键枢纽的地位，其系统设计的好坏直接影响到整体建 筑的质量与在实践应用中的使用年限。与此同时，建筑给排水设计的完善与否将 与建筑中所有家具设备的使用息息相关。本文从建筑给排水设计中的常见问题出发，针对性地提出一系列明确的解决措施。 关键词：建筑给排水设计；常见问题；解决措施 引言 建筑给排水在房屋使用中有重要作用，其质量好坏将直接影响到人们的使用效果。而建 筑给排水设计本身是一个复杂的系统工程，其设计与安装质量受到各种因素影响，很容易出 现质量问题，影响居民生活。在对其设计要注重其科学性、合理性以及严谨性，并加强监管、审核和监督，以保证建筑给排水设计质量。 1建筑给排水设计中的常见问题 1.1给水管道及附件的损坏造成水资源浪费 给水管道的老化，会导致漏水现象的发生，特别是埋在地下的给水管道出现破损很难被 发现，会造成极大的水资源浪费。而阀门、水龙头等的磨损、锈蚀等，也都会无形中浪费水 资源。此外，给水附件如果选择上不合理，就会导致实际的用水量高于出水量，这些都可造 成水资源的浪费。 1.2排水管道设计 排水管道设计要重视管道材料的选择，要选择耐腐蚀性强的材料或者高质量的结果设计。因为排水管道一般排放的是生活污水，若选择劣质或者是抗腐蚀性能不强的材料，很可能会 造成管道渗水，甚至影响整个建筑的使用效果。在选择排水管道管材时，应该加强对质量的 审核，保证管道材料符合设计规范、标准要求。 1.3前期考虑不周导致的倒流防止器问题 众所周知，在城市这一复杂庞大的大环境中其地下地上环网结构相当繁复，因为其内部 存在的各个阶段的水压也大不相同，需要建筑设计者根据城市的具体情况进行针对性的调整 和改善。如果为了经费和利益考虑，或者是工程中的麻痹大意造成倒流防止器的装备缺失， 那么一旦在城市环网中出现高低相差巨大的压力情况时，就会发生因为压力过高的接口，其 中所拥有的水流在进行流向时经过某一压力低的接口时，两者会发生激烈的“冲突”敬畏导致 城市的水表发生了严重的倒转情况，甚至遍布在城市管网内的水流将会与小区管道网内的水 发生交汇，进而被污染，后果不堪设想。 2建筑给排水设计中相关问题的解决措施 2.1建筑给水设计要点 第一，水表设计需科学。在设计阶段，需要对水表的位置进行合理的评估，将其易于抄 写作为重要的考虑项目，通常将水表设置在室外环境或者放置在楼梯间位置。在住宅建筑过
建筑给排水设计规范_GB50015-2010(附条文说明,详细版)
XXXX毕业论文（设计）开题报告 题目：浙江省杭州市波克酒店给排水设计 专业班级：建环 102 学生姓名： XX 学号： XXXXXXXXX 一、选题的背景、意义 随着我国经济的快速发展和人们生活水平的日益提高，人们的消费能力和消费水平有了极大的提升，商务、度假、旅游等活动使我国城市酒店业得到了快速的发展。现代星级酒店作为一个城市的名片和对外窗口，其酒店形象和服务水平都从侧面反映出这个城市的整体形象和文化特质。因此，现代星级酒店建筑设计不仅要注重建筑外形的气质塑造，还应致力于其良好的内在功能品质及酒店文化性与异质性的挖掘。作为建筑给水排水设计人员，在设计过程中除了按国家有关规范进行统筹考虑、全面规划外，还要强调供水安全可靠性的同时，尽可能地采取节能意义的措施和设计，以免造成不必要的水电浪费。结合当前水资源缺乏的严峻形势，立足建筑给排水，提出一些建议，以减少水资源的隐形浪费，实现节约用水。还必须考虑到给排水系统的噪声控制，结合新工艺和自身的工作经验在舒适性和经济性间寻求平衡点将室内给排水噪声减到最低，树立整体环境意识，努力为人们营造一个安静和舒适的室内环境。同时，酒店的功能复杂，失火可能性大，失火后蔓延迅速，人员疏散及扑救困难。为此，必须设置安全可靠的室内消防给水系统，满足各类消防的要求，而且也是酒店质量审核中的重中之重。因此，酒店室内给排水、消防给水工程在设计方面，都比一般室内给排水工程、消防给水提出了更高的要求。 通过该毕业设计，提高资料检索、文献阅读、设计计算、绘制图纸、编写设计说明的能力；培养自己理论联系实际的独立工作能力，综合分析、判断的思维能力，运用所学知识解决实际问题的能力等。同时达到对学习成果的综合性总结和检阅，也是以后从事相关工作的最初尝试。 二、相关研究的最新成果及动态 随着人们生活水平的提高和居住环境的改善，人们对室内噪声越来越重视。据调查，在发达国家，人们在室内滞留的时间已占全天的90%，因此对室内噪声环境的要求越来越高。然而，由于建筑施工、安装和给排水管道的安装及卫生设备的选型不当，加上水泵自身的机械振动等诸多因素，室内的噪声环境愈加严重。在现实生活中，由于噪声过大而干扰人们的
民用建筑防火规范.doc
民用建筑防火规范 防火高度及特殊建筑规范耐火等级一、二级：1、公共建筑≤24M/居住建筑≤9层（住宅建筑除外）2、幼儿园、托儿所的儿童用房和儿童游乐厅等儿童活动场所只能设置在一~三层，独立建造时，不应超过三层。3.、地下、半地下室耐火等级为一级。耐火等级三级：1、≤24M、最多允许五层（住宅建筑除外）2托儿所、幼儿园的儿童用房和儿童游乐厅等儿童活动场所、老年人建筑和医院、疗养院的住院部分只能设置在一二层货独立建造的2层建筑。3商店、学校、电影院、礼堂、食堂、菜市场不应超过2层或设置在三层及三层以上。4地下、半地下室耐火等级为一级。耐火等级四级：最多允许两层（住宅建筑除外）学校、食堂。菜市场、托儿所、幼儿园、老年人建筑、医院等只能设置在一层。防火等级简介 UL 94*总体 可燃性UL94等级是应用最广泛的塑料材料可燃性能标准。它用来评价材料在被点燃后熄灭的能力。根据燃烧速度、燃烧时间、抗滴能力以及滴珠是否燃烧可有多种评判方法。每种被测材料根据颜色或厚度都可以得到许多值。当选定某个产品的材料时，其UL等级应满足塑料零件壁部分的厚度要求。UL等级应与厚度值一起报告，只报告UL等级而没有厚度是不够的。 塑料阻燃等级由HB，V-2，V-1向V-0逐级递增： HB：UL94标准中最底的阻燃等级。要求对于3到13 毫米
厚的样品，燃烧速度小于40毫米每分钟；小于3毫米厚的样品，燃烧速度小于70毫米每分钟；或者在100毫米的标志前熄灭。 V-2：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。可以有燃烧物掉下。 V-1：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。不能有燃烧物掉下。 V-0：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。不能有燃烧物掉下。 建筑物的消防等级（还是防火等级）是如何分类一、建筑物的分类与等级 建筑可按不同的方式进行分类： 1、按使用性质分为三大类：工业建筑、农业建筑、民用建筑。 2、按主要承重结构的材料分为五大类：生土—木结构、砖木结构、砖混结构、钢筋混凝土结构、钢结构。 3、按建筑结构的承重方式分为四大类：墙承重式、骨架承重式、内骨架承重式、空间结构承重式。 4、民用建筑按层数分五类： a、低层建筑：主要指1~3层的住宅建筑。 b、高层建筑：主要指4~6层的住宅建筑。 c、中高层建筑：主要指7~9层的住宅建筑。 d、高层建筑：主要指10至30层的住宅建筑或总高度超过24米的公共建筑及综合性建筑（不包括高度超过24米的单层主体建筑）。 e、超高层建筑：高度超过100米的建筑。
建筑给排水设计论文
关于建筑给排水设计的探讨 摘要：在给排水的设计和施工中，应严格执行现行相关规范,不断总结设计和施工安装过程中的经验教训，完善和提高整体的安装工艺水平，力求为社会提供功能齐全、可靠、美观实用的建筑精品。文章通过建筑给排水工程设计施工的实践，阐述了设计施工中的常见问题及其处理措施。 关键字：给排水；生活给排水；消防给排水 abstract: in the design and construction of water supply and drainage, strict implementation of relevant existing norms, constantly sum up the lessons learned in the design and construction of the installation process, improve and enhance the level of the overall installation process, and strive to provide the community with a full-featured, reliable, beautiful and practical building products. through the practice of building drainage works design construction, described the common problems and their treatment measures in the design and construction.key words: water supply and drainage; life water supply and drainage; fire water supply and drainage 中图分类号：tl353文献标识码：a文章编号：2095-2104（2012）一般建筑物的给排水系统包括生活给水系统、生活排水系统和消防给、排水系统，它们都是楼宇自动化系统重要的监控对象，是
给排水设计说明(00002)
给排水设计说明
给排水设计说明 设计依据： 设计所用规范如下： 《建筑给水排水设计规范》GB 50015-2003 (2009版) 《消防给水及消火栓系统技术规范》GB50974-2014 《建筑灭火器配置设计规范》GB 50140-2005 《室外给水设计规范》GB 50013-2016 《室外排水设计规范》GB 50014-2006 (2014年版) 《民用建筑节水设计标准》GB 50555—2010 《节水型生活用水器具》CJ/T 164-2014 《民用建筑太阳能热水系统应用技术规范》GB 50364-2005 建筑机电工程抗震设计规范》GB50981-2014 设计范围： 1.本设计范围包括红线以内的给水排水、消防等管道系统及小型给水排水构筑物。 2.室外总水表井至城市给水管和本工程最后一个污(雨)水检査井至城市污(雨) 水检査井之间的管道由市政有关部门负责设计。 管道系统： 本工程设有生活给水系统、生活污水系统、消火栓给水系统、自动喷水灭火系统。 1.生活给水系统： 1)?市政给水管网供水压力为0.20 MPa o 2)?本工程日用水量为342. 00 m3/d； 3)?给水系统分区： a.本工程给水系统由给水管网市政两路供水。市政管网给水压力为0. 20MPa. b.市政引入管管径为DN150 c.各供水压力不超过0?20Mpa 2.生活热水系统：无 3.生活污水系统： 1)?本工程污、废水采用合流制。室内±0.000以上污废水重力自流排入室外污水管， 2).污水经化粪池处理后，排入市政污水管。 3)?本工程最高日污水量按最高日用水量的90%确定，为307.8 m3/d； 4.雨水系统： 1)?地下室上盖地面雨水排水。雨水设计采用10年重现期，屋面雨水管道降雨历时取5min.。 2)?本工程参照惠州市暴雨强度公式。 3).地面雨水均采用外排水系统，排至室外雨水沟。 4).室外地面雨水经雨水口，由室外雨水管汇集，排至市政雨水管。

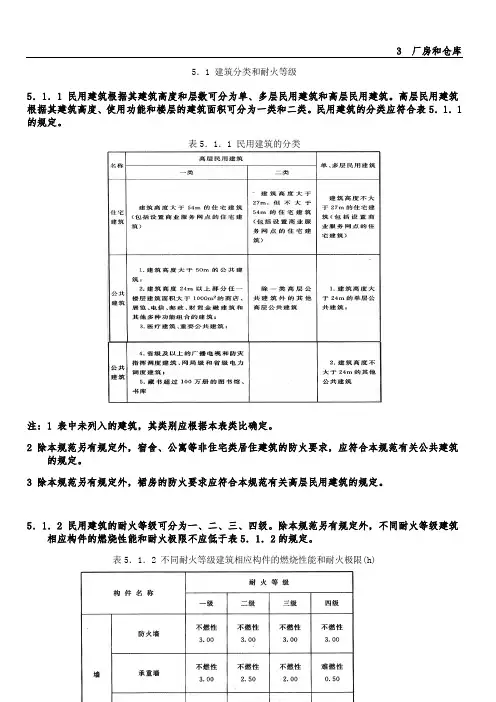

5.1 民用建筑分类和耐火等级(建筑设计防火规范(2018年版))
