双绞线在网络中的接线标准

双绞线在网络中的接线标准有以下几种：

（1）一一对应接法。即双绞线的两端芯线要一一对应，即如果一端的第1脚为绿色，另一端的第1脚也必须为绿色的芯线，这样做出来的双绞线通常称之为“直连线”。但要注意的是4个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。

这种网线一般是用在集线器或交换机与计算机之间的连接。

（2）1－3、2－6交叉接法。虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。这种排列做出来的通常称之为“交叉线.

例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕时，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

这种网线一般用在集线器（交换机）的级连、服务器与集线器（交换机）的连接、对等网计算机的直接连接等情况下。经常用于两台电脑直接互连传送数据！

（3）100M接法。这是一种最常用的网线制作规则。所谓100M接法，是指它能满足100M带宽的通讯速率。它的接法虽然也是一一对应，但每一脚的颜色是固定的，具体是：第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色，从中可以看出，网线的4对芯线并不全都是相邻排列，第3脚、第4脚、第5脚和第6脚包括2对芯线，但是顺序已错乱。

这种接线方法也是应用于集线器（交换机）与工作站计算机之间的连接，也就是“直连线”所应用的范围。

网络组建基础必备:网线制作

直通线与交叉线的区别

正线，即直通线，标准568B）：两端线序一样，从左至右线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

反线，即交叉线，（568A）：一端为正线的线序，另一端为从左至右：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。

以下是各种设备的连接情况下，正线和反线的正确选择。其中HUB代表集线器，SWITCH代表交换机，ROUTER代表路由器：

PC-PC:反线

PC-HUB:正线

HUB-HUB普通口:反线

HUB-HUB级连口-级连口：反线

HUB-HUB普通口-级连口：正线

HUB-SWITCH:反线

HUB(级联口）-SWITCH:正线

SWITCH-SWITCH:反线

SWITCH-ROUTER:正线

ROUTER-ROUTER:反线

100BaseT连接双绞线，以100Mb/S的EIA/TIA 568B作为标准规格。

制作步骤如下：

步骤1：利用斜口错剪下所需要的双绞线长度，至少0.6米，最多不超过100米。然后再利用双绞线剥线器（实际用什么剪都可以）将双绞线的外皮除去2－3厘米。有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。（如图）

步骤2：剥线完成后的双绞线电缆如右图所示。

步骤3：接下来就要进行拨线的操作。将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方，如图所示。上：橙左：绿下：棕右：蓝

步骤4：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置，如图所示。

左一：橙左二：绿左三：蓝左四：棕

步骤5：小心的剥开每一对线，因为我们是遵循EIA／TIA 568B的标准来制作接头，所以线对颜色是有一定顺序的（如图所示）。

需要特别注意的是，绿色条线应该跨越蓝色对线。这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕常见的错误接法是将绿色线放到第4只脚的位置（如图所示）。

应该将绿色线放在第6只脚的位置才是正确的，因为在100BaseT网络中，第3只脚与第6只脚是同一对的，所以需要使用同一对残。（见标准EIA／TIA 568B）左起：白橙／橙／白绿／绿／白蓝／蓝／白棕／棕

步骤6：将裸露出的双绞线用剪刀或斜口钳剪下只剩约14mm的长度，之所以留下这个长度是为了符合EIA／TIA的标准，您可以参考有关用RJ-45接头和双绞线制作标准的介

绍。最后再将双绞线的每一根线依序放入RJ－45接头的引脚内，第一只引脚内应该放白橙色的线，其余类推，如图

步骤7：确定双绞线的每根线已经正确放置之后，就可以用RJ－45压线

钳压接RJ－45接头，如右图市面上还有一种RJ－45接头的保护套，可

以防止接头在拉扯时造成接触不良。使用这种保护套时，需要在压接RJ

－45接头之前就将这种胶套插在双绞线电缆上，如图。

步骤8：重复步骤2到步骤7，再制作另一端的RJ－45接头。因为工作

站与集线器之间是直接对接，所以另一端RJ－45接头的引脚接法完全一样。

完成后的连接线两端的RJ－45接头无论引脚和颜色都完全～样，这种连接方

法适用于ADSL MODEM和计算机网卡之间的连接，计算机与集线器（交换

机）之间的连接。完成的RJ45接头应该如下图所示。

交叉网线用于ADSL MODEM和集线器HUB的连接（与MODEM设计

有关系，并非全部如此），HUB与HUB之间不通过级连口的连接，以及两台计算机直接通过网卡相互连接。制作方法和上面基本相同，只是在线序上不像568B，采用了1-3,2-6交换的方式，也就是一头使用568B制作，另外一头使用568A制作

国标网线制作方法

第七代系统使用国标直通线,两种标准都可用

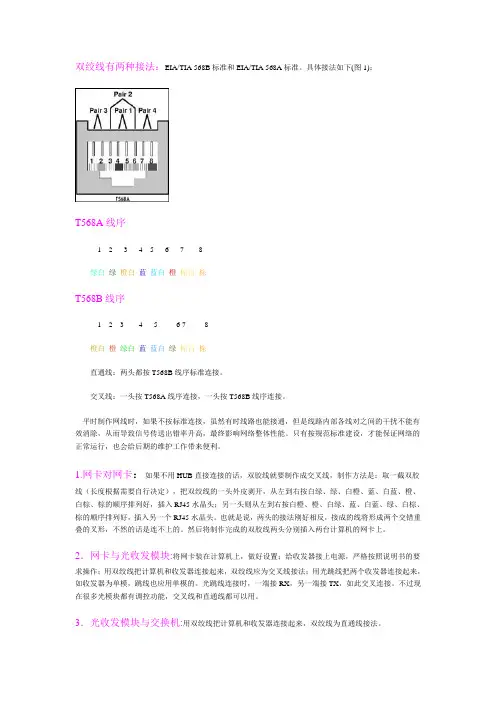

RJ-45连接器的线排列有两种方法，分别是568B和568A，我们常用 568B方式，排列见下图：

实际上在10M 100M网络中，仅仅使用12 36 这四根线，1000M网络要用所有的。

两边使用同样标准的线称为直通线（可以用于七代系统），用于PC到HUB普通口，HUB普通口到HUB级连口之间的连接。

两边使用不同样标准的线称为级联线（不可以用于七代系统），用于PC到PC，HUB普通口到HUB 普通口之间的连接。

不按照标准排列的线在100M工作时会出现不可预测的丢包现象。

产生以上丢包的原因是线对之间相互干扰太大，如果你不记得标准，至少应该让12 36 各用一对扭在一起的线，因为他们各自彼此是差分驱动的一对。

遵循EIA／TIA 568B的标准来制作接头。根据图示，线对是按一定的颜色顺序排列的（1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕）。

需要特别注意的是，绿色条线必须跨越蓝色对线。这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。

对好线后，把线整齐，将裸露出的双绞线用专用钳剪下，只剩约15mm的长度，并铰齐线头，将双绞线的每一根线依序放入RJ45接头的引脚内，第一只引脚内应该放白橙色的线，其余类推。

确定双绞线的每根线已经放置正确之后，就可以用RJ45压线钳压接RJ45接头。因为网卡与集线器之间是直接对接，所以另一端RJ45接头的引脚接法完全一样。完成后的连接线两端的RJ45

接头要完全一致。

最后用测试仪测试一下。这样RJ-45头就制作完成了。

在进行间HUB级连(或PCl连PC时)，应把级连口控制开关放在MDI（Uplink）上，同

时用直通线相连。如果HUB没有专用级连口,或者无法使用级连口，必须使用

MDI-X 口级连，这时，我们可用交叉线来达到目的，这里的交叉线, 即是在做网线时，用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚；再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。可按如下色谱制作：

A端：1橙白，2橙，3绿白，4蓝，5蓝白，6绿，7棕白，8棕；

B端：1绿白，2绿，3橙白，4蓝，5蓝白，6橙，7棕白，8棕

目前局域网构建已经极为普遍，在不知不觉之间，小型局域网的踪影在我们周围无处不在，例如家庭局域网、游戏网吧、校院局域网和小型办公室网等。虽然它们组网方式各式各样，但是万变不离其宗，这些有线局域网都需要通过线缆连接。

DIY的热潮中使得更多的人开始自己动手搭建属于自己的网络,在这过程中首先是制定规划，然后购买产品，最后就是制作。网络产品的购买一定要看清产品再买，假的产品或质量次的产品会直接影响到网络的稳定，在选购好了产品后就该动手搭建它了。

在搭建网络的时候，网线的制作是一大重点，整个过程都要准确到位，排序的错误和压制的不到位都将直接影响网线的使用，出现网络不通或者网速慢。接下来笔者将简单的介绍一下制作标准的网线的制作。

一、工具和材料的认识

在制作网线前，大家必须准备相应的工具和材料。首要的工具是RJ-45工具钳，该工具上有三处不同的功能，最前端是剥线口，它用来剥开双绞线外壳。中间是压制RJ-45头工具槽，这里可将RJ-45头与双绞线合成。离手柄最近端是锋利的切线刀，此处可以用来切断双绞线。

接下来需要的材料是RJ-45头和双绞线。由于RJ-45头像水晶一样晶莹透明，所以也被俗称为水晶头，每条双绞线两头通过安装RJ-45水晶头来与网卡和集线器(或交换机)相连。而双绞线是指封装在绝缘外套里的由两根绝缘导线相互扭绕而成的四对线缆，它们相互扭绕是为了降低传输信号之间的干扰。

RJ-45工具钳（点击看大图）

RJ-45水晶头（点击看大图）

五类超五类线（点击看大图）

俗话说：“工欲善其事，必先利其器”。在这里我们要向大家介绍如何使你的工具很“利”，以达到事半功倍的效果。像上面我们看到的RJ-45工具钳，有时会出现制作出不合格的网线，这是因为工具钳的齿口没有对准水晶头上的金属片，从而导致金属片不能与网线正确接触，因此就出现网线连不通等现象。所以在选择RJ-45工具钳时，一定要注意工具钳压下来后它上面的每个齿口都能与水晶头上的金属片一一对应好，这样才能保证制作出合格的网线。

二、网线的标准，和连接方法：

双交线做法有两种国际标准：EIA/TIA568A和EIA/TIA568B，而双交线的连接方法也主要有两种：直通线缆和交叉线缆。直通线缆的水镜头两端都遵循568A或568B标准，双交线的每组线在两端是一一对应的，颜色相同的在两端水晶头的相应槽中保持一致。它主要用在交换机（或集线器）Uplink口连接交换机（或集线器）普通端口或交换机普通端口连接计算机网卡上。而交叉线缆的水晶头一端遵循568A，而另一端则采用568B标准，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2，它主要用在交换机（或集线器）普通端口连接到交换机（或集线器）普通端口或网卡连网卡上。

三、网线的制作：

(1)剪断:利用压线钳的剪线刀口剪取适当长充的网线。

(2)剥皮:用压线钳的剪线刀口将线头剪齐,再将线头放入剥线刀口,让线头角及挡板,稍微

握紧压线钳慢慢旋转,让刀口划开双绞线的保护胶皮,拔下胶皮。(注意:剥与大拇指一样长就行了)

【小提示】网线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。剥线过长一则不美观，另一方面因网线不能被水晶头卡住，容易松动；剥线过

短，因有包皮存在，太厚，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也不能制作成功了。

(3)排序:剥除外包皮后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。每对线都是相互缠绕在一起的,制作网线时必须将4个线对的8条细导线一一拆开,理顺,捋直,然后按照规定的线序排列整齐。

目前,最常使用的布线标准有两个,即T568A标准和T568B标准。T568A标准描述的线序从左到右依次为:1-白绿、2-绿、3-白橙、4-蓝、5-白蓝、6-橙、7-白棕、8-棕。T568B标准描述的线序从左到右依次为：1-白橙、2-橙、3-白绿、4-蓝、5-白蓝、6-绿、7-白棕、8-棕。在网络施工中，建议使用T568B标准。当然，对于一般的布线系统工程，T568A也同样适用。

T568A/T568B制作图（点击看大图）

排列水晶头8根针脚：

将水昌头有塑造料弹簧片的一面向下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己，此时，最左边的是第1脚，最右边的是第8脚，其余依次顺序排列。

T568A标准和T568B标准线序表

(4)剪齐：把线尽量抻直（不要缠绕）、压平（不要重叠）、挤紧理顺（朝一个方向紧靠），然后用压线钳把线头剪平齐。这样，在双绞线插入水晶头后，每条线都能良好接触水晶头中的插针，避免接触不良。如果以前剥的皮过长，可以在这里将过长的细线剪短，保留的去掉外层绝缘皮的部分约为14mm，这个长度正好能将各细导线插入到各自的线槽。如果该段留得过长，一来会由于线对不再互绞而增加串扰，二来会由于水晶头不能压住护套而可能导致电缆从水晶头中脱出，造成线路的接触不良甚至中断。

(5)插入：一和以拇指和中指捏住水晶头，使有塑料弹片的一侧向下，针脚一方朝向远离自己的方向，并用食指抵住；另一手捏住双绞线外面的胶皮，缓缓用力将8条导线同时沿RJ-45头内的8个线槽插入，一直插到线槽的顶端。

(6)压制：确认所有导线都到位，并透地水晶头检查一遍线序无误后，就可以用压线钳制RJ-45头了。将RJ-45头从无牙的一侧推入压线钳夹槽后,用力握紧线钳(如果您的力气不够大,可以使用双手一起压),将突出在外面的针脚全部压入水晶并头内。

三、结束语

在把水晶头的两端都做好后即可用网线测试仪进行测试，如果测试仪上8个指示灯都依次为绿色闪过，证明网线制作成功。如果出现任何一个灯为红灯或黄灯，都证明存在断路或者接触不良现象，此时最好先对两端水晶头再用网线钳压一次，再测，如果故障依旧，再检查一下两端芯线的排列顺序是否一样，如果不一样，随剪掉一端重新按另一端芯线排列顺序制做水晶头。如果芯线顺序一样，但测试仪在重夺后仍显示红色灯或黄色灯，则表明其中肯定存在对应芯线接触不好。此时没办法了，只好先剪掉一端按另一端芯线顺序重做一个水晶头了，再测，如果故障消失，则不必重做另一端水晶头，否则还得把原来的另一端水晶头也剪掉重做。直到测试全为绿色指示灯闪过为止。对于制作的方法不同测试仪上的指示灯亮的顺序也不同，如果是直通线测试仪上的灯应该是依次顺序的亮，如果做的是双绞线那测试仪的一段的闪亮顺序应该是3、6、1、4、5、2、7、8。

网线测试仪

上面向大家介绍了常用的T568A、T568B国际标准网线制作方法，希望无论是初学者还是网络老手都能够按照标准的方法去制作网线，这样对以后网络的维护会带来许多便利。

另：买线时注意一下,用的是5类线,3类线只能达到16M,4类线20M,只有5类线以及超5类等才能到达100M的.线的长度不能超过100米

RJ-45线的制作：

先准备好我们所需的工具：压线钳。

1.先抽出一小段线，然后把外皮剥除一段(长度大约为1.2-1.3厘米);

2.根据排线标准将双绞线反向缠绕开，现行的接线标准有t568a和t568B标准，平常用得较多的是t568B标准。这两种标准本质上并无区别，只是线的排序序顺不同而已;

T568B标准从1-8的排线顺序为：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。T568A 即在T568B的基础上，把1<-->3,2<-->6的顺序相互换一下即可。

3.用压线钳把参差不齐的线头剪齐;

4.把线插入水晶头，并用压线钳夹紧(使劲)，另一头也按同一标准接好；

在这里笔者提醒读者，在使用HUB、交换机等集线设备时，这两种标准不能混用。而双机互联未使用集线器的情况下，便得一头采用T568A标准，另一头采用T568B标准。因为根据规定，网卡的脚1和脚2为发送数据，而脚3和脚6为接收数据引脚。1、3,2、6

线互换主要是使一块网卡1、2脚发送数据，另一块网卡正好用3、6脚接收。

5.最后使用测试仪测试你的网络线是否接通，也可以直接用到网络上进行测试数据能否接通。

细缆线的制作：

在用细缆线打造网络时，由于计算机之间的距离有长有短，因此网线也要取用适当长度才行。首先准备好你的武器：尖嘴钳、斜口钳、扳手、万用表。

1.首先将锁式BNC接头组件中的环形螺丝、金属环片、像皮垫圈等按顺序套上RG58 A/U电缆一端;

2.去掉一小段RG58 A/U同轴电缆外层包线(约1-1.2cm),露出部分导电网，并将导电网部分向外拔开；

3.去掉一小优包覆芯线的绝缘体，露出中心导体。中心导体露出的长度要顶到勉为其难镀金针头的针尖端，且后方不宜露出过多的裸线。

4.放入金属圆锥套。

5.将中心导体的裸线部分插入镀镏金针头后半部，插入后可将针头按顺时方向略为旋转一不能超过两圈；

6.将镀镏金针头部分插入金属套管，同时把橡皮垫圈往接头方向推进，使翻开的导电网顶住前端的金属圆锥套。

7.将接头内的导电网略为整理一下，再将金属垫片推入，把导电网完全覆盖在内，最后将环形螺丝往金属套管的方向推进，并旋紧环形螺丝。

8.制作完成，你可以进行测验你的网线是否能接通。
