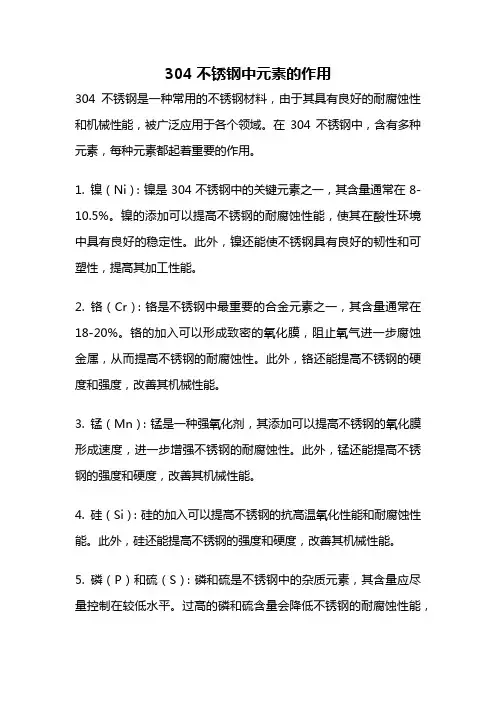

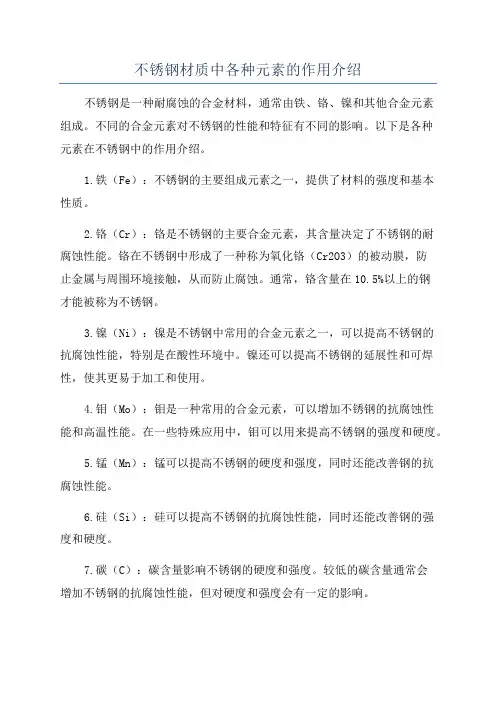

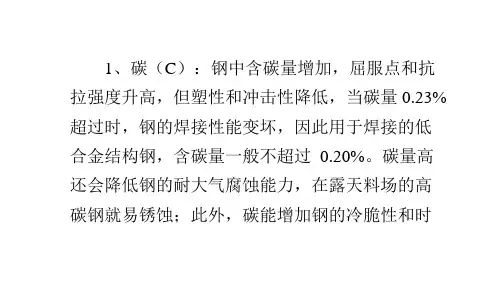

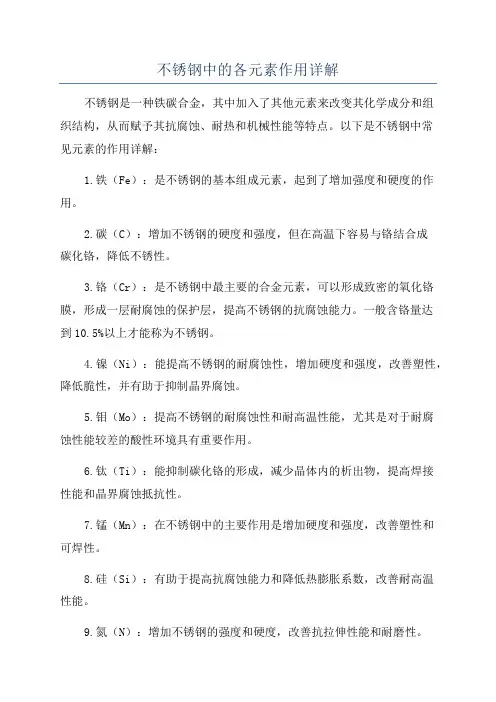

各种元素在不锈钢中所起的作用
各种元素在不锈钢中所起的作用：
碳钢一般是铁碳系的，元素一般有C、Fe、Mn、Si、S、p。
不锈钢一般是铬（Cr）或铬镍（Cr-Ni）系的。不过不锈钢也分铁素体不锈钢、奥氏体不锈钢、马氏体不锈钢、双相不锈钢等。
马氏体不锈钢一般Cr含量为13%左右，铁素体不锈钢一般Cr含量为17%左右。用的比较多的是奥氏体不锈钢，也就是Cr-Ni系的。用的较多的有304、308、316等等。
合金元素的影响：
Mn
1、在低含量范围内，对钢具有很大的强化作用，提高强度、硬度和耐磨性
2、降低钢的临界冷却速度，提高钢的淬透性
3、稍稍改善钢的低温韧性
4、在高含量范围内，作为主要的奥氏体化元素
Si
1、强化铁素体，提高钢的强度和硬度
2、降低钢的临界冷却速度，提高钢的淬透性
3、提高钢的氧化性腐蚀介质中的耐蚀性，提高钢的耐热性
4、磁钢中的主要合金元素（含量在0.40%范围内时，改善热裂倾向，含量高时，易形成柱状晶，增加热裂倾向。）
Cr
1、在低合金范围内，对钢具有很大的强化作用，提高强度、硬度和耐磨性
2、降低钢的临界冷却速度，提高钢的淬透性
3、提高钢的耐热性
4、在高合金范围内，使钢具有对强氧化性酸类等腐蚀介质的耐腐蚀能力
Mo
1、强化铁素体，提高钢的强度和硬度
2、降低钢的临界冷却速度，提高钢的淬透性
3、提高钢的耐热性和高温强度
Ni
1、提高钢的强度，而不降低其塑性，改善钢的低温韧性
2、降低钢的临界冷却速度，提高钢的淬透性
3、扩大奥氏体区，是奥氏体化的有效元素
4、本身具有一定耐蚀性，对一些还原性酸类有良好的耐蚀能力
Al
1、炼钢中起良好的脱氧作用
2、细化钢的晶粒，提高钢的强度
3、提高钢的抗氧化性能，提高不锈钢对强氧化性酸类的耐蚀能力
RE
1、炼钢中起脱硫、去气、净化钢液作用
2、细化钢的晶粒，改善铸态组织
S:
1、硫在钢中以FeS-Fe共晶体存在于钢的晶粒周界，降低钢的力学性能，优制钢含硫量一般应限制在0.04%以下。
2、在机械制造中，有时为了改善某些钢的切削加工性能，人为将含硫量提高，以形成硫化物，起中断基体连续性的作用。
3、硫含量的提高，增加铸件热裂倾向。
H:
炼钢过程中钢液从炉气中吸收氢
钢液中氢的溶解度随温度升高而提高，在缓慢凝固条件下，氢以针孔形态析出。快速凝固时，析出氢在铁的晶格内造成高应力状态，导致脆性。
N:
炼钢过程中钢液从炉气中吸收氮
1、钢液中溶解的氮在凝固过程中因溶解度降低而析出，并与钢中的Si、Al、Zr等元素化合，生成SiN、AlN 、ZrN等氮化物。少量氮化物能细化钢的晶粒。氮休物多时，会使钢的塑性和韧性降低。
2、氮属于扩大奥氏体区元素，在钢中可部分代替镍的作用，是铬锰氮不锈钢中的合金元素，，在超低碳不锈钢中，可代替碳的作用，提高钢的强度。
O:
1、钢液中溶解的FeO 在凝固前温度降低过程中与钢液中的碳起反应，生成一氧化碳气泡，在铸件中造成气孔。
2、钢液凝固过程中，FeO因溶解度下降而析出在钢的晶粒周界处，降低钢的性能。
各种化学元素在钢中的作用
本文出自一本很不好买的书，相当全面，偶然整理，希望对大家学习有帮助 —————————————————————— 有几位选手把我给气乐了，话说这段文章来自我爷爷的手抄本（不过现在老人家现在改复印了，挺时髦的），原书我没看到过所以不知道书名（我们有时候还是比较喜欢上世纪的老版书，比较严谨，实验室王老有本金相可是他老人家的宝贝，轻易不示人）。话说我码字是自娱自乐，目标受众也是学材料的同门，你们一帮连论文都没写过的大神忽然跳出来跟我这指责不尊重知识产权，真是好笑。想讨论问题，我欢迎，想骂人，出门左转菜市场。 —————————————————————— 为了改善和提高钢的某些性能和使之获得某些特殊性能而有意在冶炼过程中加入的元素称为合金元素。常用的合金元素有铬，镍，钼，钨，钒，钛，铌，锆，钴，硅，锰，铝，铜，硼，稀土等。磷，硫，氮等在某些情况下也起到合金的作用。 (1)铬(Cr) 铬能增加钢的淬透性并有二次硬化的作用，可提高碳钢的硬度和耐磨性而不使钢变脆。含量超过12%时，使钢有良好的高温抗氧化性和耐氧化性腐蚀的作用，还增加钢的热强性。铬为不锈钢耐酸钢及耐热钢的主要合金元素。 铬能提高碳素钢轧制状态的强度和硬度，降低伸长率和断面收缩率。当铬含量超过15%时，强度和硬度将下降，伸长率和断面收缩率则相应地有所提高。含铬钢的零件经研磨容易获得较高的表面加工质量。 铬在调质结构中的主要作用是提高淬透性，使钢经淬火回火后具有较好的综合力学性能，在渗碳钢中还可以形成含铬的碳化物，从而提高材料表面的耐磨性。 含铬的弹簧钢在热处理时不易脱碳。铬能提高工具钢的耐磨性、硬度和红硬性，有良好的回火稳定性。在电热合金中，铬能提高合金的抗氧化性、电阻和强度。 （2）镍（Ni） 镍在钢中强化铁素体并细化珠光体，总的效果是提高强度，对塑性的影响不显著。一般地讲，对不需调质处理而在轧钢、正火或退火状态使用的低碳钢，一定的含镍量能提高钢的强度而不显著降低其韧性。据统计，每增加1%的镍约可提高强度29.4Pa。随着镍含量的增加，钢的屈服程度比抗拉强度提高的快，因此含镍钢的比可较普通碳素钢高。镍在提高钢强度的同时，对钢的韧性、塑性以及其他工艺的性能的损害较其他合金元素的影响小。对于中碳钢，由于镍降低珠光体转变温度，使珠光体变细；又由于镍降低共析点的含碳量，因而和相同的碳含量的碳素钢比，其珠光体数量较多，使含镍的珠光体铁素体钢的强度较相同碳含量的碳素钢高。反之，若使钢的强度相同，含镍钢的碳含量可以适当降低，因而能使钢的韧性和塑性有所提。镍可以提高钢对疲劳的抗力和减小钢对缺口的敏感性。镍降低钢的低温脆性转变温度，这对低温用钢有极重要的意义。含镍3.5%的钢可在-100℃时使用，含镍9%的钢则可在-196℃时工作。镍不增加钢对蠕变的抗力，因此一般不作为热强钢的强化元素。 镍含量高的铁镍合金，其线胀系数随镍含量增减而显著变化，利用这一特性，可以设计和生产具有极低或一定线胀系数的精密合金、双金属材料等。
不锈钢中的主要合金元素及其作用
不锈钢中的主要合金元素及其作用 一、铬 在不锈钢的合金元素中，铬是最重要的元素。 由于铬形成的致密、稳定的Cr2O3薄膜的保护，阻止了介质对金属基体的继续渗入腐蚀，所以，钢中如果含铬量达5%，就显示出一定的耐腐蚀作用。但不是所有含铬的钢都可以作不锈钢使用，经过多年的研究和实践，人们发现，依据腐蚀的电化学理论，为了提高钢的电极电位，把铬加入到铁基固溶体中时，只有铬含量达到一定浓度，腐蚀也因此而减弱，钢的耐腐蚀性能才会明显提高。 12.5%×铬原子量/铁原子量=12.5%×52/55.8=11.7% 这个11.7%的铬含量就是构成不锈钢中含铬量的最低界限，亦即钢中铬含量高于这个界限才可称为不锈钢。 当然，随着腐蚀介质条件的不同，有时钢中的铬含量还要提高，如在氧化性较强的介质中，铬含量要高于16%的钢才会有明显的钝化能力。工业中应用的不锈钢的铬含量一般在12%~30%。可以说，几乎没有一种不锈钢不含铬，所以说，铬是不锈钢中最重要的、起决定性作用的合金元素。 二、镍 镍是优良的耐腐蚀材料，但是，因价格昂贵以及其他一些因素的限制，在工业上很少应用纯镍，常常是作为一个重要的合金元素加入铁碳合金中来发挥作用。镍是形成稳定奥氏体的元素，但是，低碳的镍钢中要获得纯奥氏体组织，镍含量要达到24%以上，而含镍量达到27%才能使钢在某些介质中改善腐蚀性。 可是，当镍与铬共同存在于钢中时，镍的作用会发生很大的变化。比如，在含17%铬的铁素体不锈钢中，加入2%左右的镍以后，变成了马氏体不锈钢。
铁素体不锈钢强度低，抗拉强度不足400N/mm2，不能通过热处理方法强化，而变成马氏体不锈钢后，在加热和冷却时会发生相变，就可以用热处理方法来调整，如1Cr17Ni2钢，经980~1020℃加热油淬后，再经不同温度的回火，其抗拉强度可在600~1100 N/mm2之间调整，以满足使用要求。再比如，当把镍含量继续提高到8%左右时，一般情况下可获得单相奥氏体组织，即被广泛应用的18-8奥氏体不锈钢，其比相同含量的铁素体不锈钢的马氏体不锈钢有更优良的耐腐蚀性，而且，加工性能、焊接性能、低温下的塑性和冲击韧性更好。 由此可见，镍在不锈钢中的应用主要是配合铬才能更好地发挥作用，才能改变不锈钢的组织，从而使不锈钢的力学性能、加工性能和在某些腐蚀介质中的耐腐蚀性能得到很大的改善。 三、碳 碳是钢的主要组成元素，碳在钢中的含量及分布形式决定了钢的组织性能。碳在不锈钢中对组织、力学性能、耐腐蚀性能有很大的影响，可以说是起主导作用的。 碳是一种强烈扩大奥氏体区域和稳定奥氏体组织的元素，其作用程度大约是镍的30倍，所以，碳含量对不锈钢组织、性能的影响是明显的。 但是，碳和铬的亲和力很大，极易与不锈钢中的铬结合形成碳-铬化合物，碳越多，被结合的铬也越多，这必然使固溶体中的铬减少，从而使钢的耐腐蚀能力受影响，特别是这种铬的碳化物沿晶粒界析出时，会引起该处产生贫铬区，引起晶间腐蚀。从这方面看，碳对不锈钢的耐腐蚀性能起到有害作用。随着冶金技术的进步，根据对不锈钢耐腐蚀性能的要求，出现了越来越多的低碳、超低碳的新的不锈钢。
各元素在高速钢中的作用
高速工具钢主要用于制造高效率的切削刀具。由于其具有红硬性高、耐磨性好、强度高等特性，也用于制造性能要求高的模具、轧辊、高温轴承和高温弹簧等。高速工具钢经热处理后的使用硬度可达HRC63以上，在600℃左右的工作温度下仍能保持高的硬度，而且其韧性、耐磨性和耐热性均较好。退火状态的高速工具钢的主要合金元素有多、钼、铬、钒，还有一些高速工具钢中加入了钴、铝等元素。这类钢属于高碳高合金莱氏体钢，其主要的组织特征之一是含有大量的碳化物。铸态高速工具钢中的碳化物是共晶碳化物，经热压力加工后破碎成颗粒状分布在钢中，称为一次碳化物；从奥氏体和马氏体基体中析出的碳化物称为二次碳化物。这些碳化物对高速工具钢的性能影响很大，特别是二次碳化物，其对钢的奥氏本晶粒度和二次硬化等性能有很大影响。碳化物的数量、类型与钢的化学成分有关，而碳化物的颗粒度和分布则与钢的变形量有关。钨、钼是高速工具钢的主要合金元素，对钢的二次硬化和其他性能起重要作用。铬对钢的淬透性、抗氧化性和耐磨性起重要作用，对二次硬化也有一定的作用。钒对钢的二次硬化和耐磨性起重要作用，但降低可磨削性能。 高速工个钢的淬火温度很高，接近熔点，其目的是使合金碳化物更多的溶入基体中，使钢具有更好的二次硬化能力。高速工具钢淬火后硬度升高，此为第一次硬化，但淬火温度越高，则回火后的强度和韧性越低。淬火后在350℃以下低温回火硬度下降在350℃以上温度回火硬度逐渐提高，至520~580℃范围内回火（化学成分不同，回火温度不同）出现第二次硬度高峰，并超过淬火硬度，此为二次硬化。这是高速工具钢的重要特性。 高速工个钢除了具有高的硬度、耐磨性、红硬性等使用性能外，还具有一定的热塑性、可磨削性等工艺性能。 多系高速工具钢主要合金元素是钨，不含钼或含少量钼。其主要特性是过热敏感性小，脱碳敏感性小、热处理和热加工温度范围较宽，但碳化物颗粒粗大，分布均匀性差，影响钢的韧性和塑性。 钨钼系高速工具钢的主要合金元素是钨和钼。其主要特性是碳化物的颗粒度和分布均优于钨系高速工具钢，脱碳敏感性和过热敏感性低于钼系高速工具钢，使用性能和工艺性能均较好。钼系高速工具钢的主要合金元素是钼，不含钨或含少量钨。其主要特性是碳化物颗粒细，分布均匀、韧性好，但脱碳敏感性和过热敏感性大、热加工和热处理范围窄。 含钻高速工具钢是在通用高速工具钢的基础上加入一定量的钴，可显著提高钢的硬度、耐磨性和韧性。 粉末高速工具钢是用粉末冶金方法产生的。首先用雾化法制取低氧高速工具钢预合金粉末，然后用冷、热静压机将粉末压实成全致密的钢坯，再经锻、轧成材。粉末高速工具钢的碳化物细小、分布均匀，韧性、可磨削性和尺寸稳定性等均很好，可生产用铸锭法个可能产生更高合金元素含量的超硬高速工具钢。粉末高速工具钢可分为3类，第一类是含钴高速工具钢，其特点是具有接近硬质合金的硬度，而且还具有良好的可锻性、可加工性、可磨性和强韧性。第二类是无钴高钨、钼、钒超硬高速工具钢。第三类是超级耐磨高速工具钢。其硬度不太高，但耐磨性极好，主要用于要求高耐磨并承受冲击负荷的工作条件。 Mn 1、在低含量范围内，对钢具有很大的强化作用，提高强度、硬度和耐磨性 2、降低钢的临界冷却速度，提高钢的淬透性 3、稍稍改善钢的低温韧性 4、在高含量范围内，作为主要的奥氏体化元素 Si 1、强化铁素体，提高钢的强度和硬度 2、降低钢的临界冷却速度，提高钢的淬透性 3、提高钢的氧化性腐蚀介质中的耐蚀性，提高钢的耐热性
合金元素在钢中的作用完整版
了合金化而加入的合金元素，最常用的有硅、猛、珞、線、钳、鹄、帆，钛，锐、硼、铝等。现分别说明它们在钢中的作用。 1、硅在钢中的作用： （1）提高钢中固溶体的强度和冷加工硕化程度使钢的韧性和塑性降低。 （2）硅能显著地提高钢的弹性极限、屈服极限和屈强比，这是一般弹簧钢。（3）耐腐蚀性。硅的质量分数为15% — 20%的高硅铸铁，是很好的耐酸材料。含有硅的钢在氧化气氛中加热时，表面也将形成一层Si02薄膜，从而提高钢在高温时的抗氧化性。 缺点：（4）使钢的焊接性能恶化。 2、镭在钢中的作用 （1）镭提高钢的淬透性。 （2）镭对提高低碳和中碳珠光体钢的强度有显著的作用。 （3）镭对钢的高温瞬时强度有所提高。 镭钢的主要缺点是，①含猛较高时，有较明显的回火脆性现象；②镭有促进晶粒长大的作用，因此镭钢对过热较敬感t在热处理工艺上必须注意。这种缺点可用加入细化晶粒元素如钮、飢、钛等来克服：⑧当镭的质量分数超过1%时, 会使钢的焊接性能变坏，④镭会使钢的耐锈蚀性能降低。 3、珞在钢中的作用 （1）珞可提高钢的强度和硬度。 （2）珞可提高钢的高温机械性能。 （3）使钢具有良好的抗腐蚀性和抗氧化性 （4）阻止石墨化 （5）提高淬透性。 缺点：①辂是显著提高钢的脆性转变温度②辂能促进钢的回火脆性。4、W 在钢中的作用 （1）可提高钢的强度而不显著降低其韧性。 （2）银可降低钢的脆性转变温度，即可提高钢的低温韧性。 （3）改善钢的加工性和可焊性。 （4）银可以提高钢的抗腐蚀能力，不仅能耐酸，而且能抗碱和大气的腐8 /I 蚀。 5、钮在钢中的作用 （1）铝对铁素体有固溶强化作用。 （2）提高钢热强性 （3）抗氢侵蚀的作用。 （4）提高钢的淬透性。 缺点：钮的主要不良作用是它能使低合金钳钢发生石墨化的倾向。6、钩在钢中的作用 （1）提高强度 （2）提高钢的高温强度。 （3）提髙钢的抗氢性能。
镍和铬在不锈钢中的主要作用
镍在不锈钢中的主要作用 镍在不锈钢中的主要作用在于它改变了钢的晶体结构。在不锈钢中增加镍的一个主要原因就是形成奥氏体晶体结构，从而改善诸如可塑性、可焊接性和韧性等不锈钢的属性，所以镍被称为奥氏体形成元素。普通碳钢的晶体结构称为铁氧体，呈体心立方(BCC)结构，加入镍，促使晶体结构从体心立方(BCC) 结构转变为面心立方(FCC)结构，这种结构被称为奥氏体。然而，镍并不是唯一具有此种性质的元素。常见的奥氏体形成元素有：镍、碳、氮、锰、铜。这些元素在形成奥氏体方面的相对重要性对于预测不锈钢的晶体结构具有重要意义。 在不锈钢中，有两种相反的力量同时作用：铁素体形成元素不断形成铁素体，奥氏体形成元素不断形成奥氏体。最终的晶体结构取决于两类添加元素的相对数量。铬是一种铁素体形成元素，所以铬在不锈钢晶体结构的形成上和奥氏体形成元素之间是一种竞争关系。因为铁和铬都是铁素体形成元素，所以400系列不锈钢是完全铁素体不锈钢，具有磁性。在把奥氏体形成元素-镍加入到铁-铬不锈钢的过程中，随着镍成分增加，形成的奥氏体也会逐渐增加，直至所有的铁素体结构都被转变为奥氏体结构，这样就形成了300系列不锈钢。如果仅添加一半数量的镍，就会形成50%的铁素体和50%的奥氏体，这种结构被称为双相不锈钢。
400系列不锈钢是一种铁、碳合铬的合金。这种不锈钢具有马氏体结构和铁元素，因此具有正常的磁特性。400系列不锈钢具有很强的抗高温氧化能力，而且与碳钢相比，其物理特性和机械特性都有进一步的改善。大多数400系列不锈钢都可以进行热处理。 300系列不锈钢是一种含有铁、碳、镍和铬的合金材料，一种无磁性不锈钢材料，比400系列不锈钢具有更好的可锻特性。由于300系列不锈钢的奥氏体结构，因此它在许多环境中具有很强的抗腐蚀性能，具有很好的抗金属超应力引起的腐蚀所造成的断裂的性能，而且其材料特性不受热处理的影响。 不锈钢是20世纪重要发明之一，经过近百年的研制和开发已形成一个有300多个牌号的系列化的钢种。在特殊钢体系中不锈钢性能独特，应用围广，起其它特殊钢无法代替的作用,而不锈钢几乎可以涵盖其它任何一类特殊钢。 1 奥氏钢的演变 在发达国家，每年消耗的不锈钢中约有70%是奥氏体不锈钢，尽管我国消费水平不高，奥氏体不锈钢的消耗量也达到总消耗量的65%左右。所以看不锈钢牌号发展动向首先要看奥氏体不锈钢的动向。 早期的研究者已发现碳是造成奥氏体不锈钢晶界腐蚀损坏的主要原因，限于当时的冶金设备水平，很难将碳控制到0.03%以下，
钢铁中的元素及作用
各种元素在钢铁中的作用 钢铁是铁与C(碳)、Si(硅)、Mn(锰)、P(磷)、S(硫)以及少量的其他元素所组成的合金。其中除Fe(铁)外，C的含量对钢铁的机械性能起着主要作用，故统称为铁碳合金。它是工程技术中最重要、用量最大的金属材料。 各种元素在钢铁中有什么作用 碳（Carbon) 存在于所有的钢材，是最重要的硬化元素。有助于增加钢材的强度，我们通常希望刀具级别的钢材拥有0.6%以上的碳，也成为高碳钢。 铬（Chromium) 增加耐磨损性，硬度，最重要的是耐腐蚀性，拥有13%以上的认为是不锈钢。尽管这么叫，如果保养不当，所有钢材都会生锈 锰（Manganese） 重要的元素，有助于生成纹理结构，增加坚固性，和强度、及耐磨损性。在热处理和卷压过程中使钢材内部脱氧，出现在大多数的刀剪用钢材中，除了A-2,L-6和CPM 420V。 钼（Molybdenum） 碳化作用剂，防止钢材变脆，在高温时保持钢材的强度，出现在很多钢材中，空气硬化钢（例如A-2,ATS-34）总是包含1%或者更多的钼,这样它们才能在空气中变硬。 镍（Nickle） 保持强度、抗腐蚀性、和韧性。出现在L-6\AUS-6和AUS-8中。 硅（Silicon） 有助于增强强度。和锰一样，硅在钢的生产过程中用于保持钢材的强度。 钨（Tungsten） 增强抗磨损性。将钨和适当比例的铬或锰混合用于制造高速钢。在高速钢M-2中就含有大量的钨。 钒（Vanadium） 增强抗磨损能力和延展性。一种钒的碳化物用于制造条纹钢。在许多种钢材中都含有钒，其中M-2，Vascowear，CPM T440V和420V A含有大量的钒。而BG-42与ATS-34最大的不同就是前者含有钒 按钢的用途分类 一、结构钢 （1)建筑及工程用结构钢简称建造用钢，它是指用于建筑、桥梁、船舶、锅炉或其他工程上制作金属结构件的钢。 （2)机械制造用结构钢--是指用于制造机械设备上结构零件的钢。这类钢基本上都是优质钢或高级优质钢，主要有优质碳素结构钢、合金结构钢、易切结构钢、弹簧钢、滚动轴承钢等 根据含碳量和用途的不同﹐这类钢大致又分为三类﹕ 1. 小于0.25％C为低碳钢﹐其中尤以含碳低于0.10%的08F﹐08Al等﹐由于具有很好的深冲性和焊接性而被广泛地用作深冲件如汽车﹑制罐……等﹐20G则是制造普通锅炉的主要材料﹐此外﹐低碳钢也广泛地作为渗碳钢﹐用于机械制造业﹐ 2. 0.25～0.60％C为中碳钢﹐多在调质状态下使用﹐制作机械制造工业的零件。调质多少22~34HRC,能得到综合机械性能,也便于切削. 3. 大于0.6％C为高碳钢﹐多用于制造弹簧﹑齿轮﹑轧辊等﹐根据含锰量的不同﹐又可
各种元素在不锈钢中所起的作用
各种元素在不锈钢中所起的作用： 碳钢一般是铁碳系的，元素一般有C、Fe、Mn、Si、S、p。 不锈钢一般是铬（Cr）或铬镍（Cr-Ni）系的。不过不锈钢也分铁素体不锈钢、奥氏体不锈钢、马氏体不锈钢、双相不锈钢等。 马氏体不锈钢一般Cr含量为13%左右，铁素体不锈钢一般Cr含量为17%左右。用的比较多的是奥氏体不锈钢，也就是Cr-Ni系的。用的较多的有304、308、316等等。 合金元素的影响： Mn 1、在低含量范围内，对钢具有很大的强化作用，提高强度、硬度和耐磨性 2、降低钢的临界冷却速度，提高钢的淬透性 3、稍稍改善钢的低温韧性 4、在高含量范围内，作为主要的奥氏体化元素 Si 1、强化铁素体，提高钢的强度和硬度 2、降低钢的临界冷却速度，提高钢的淬透性 3、提高钢的氧化性腐蚀介质中的耐蚀性，提高钢的耐热性 4、磁钢中的主要合金元素（含量在0.40%范围内时，改善热裂倾向，含量高时，易形成柱状晶，增加热裂倾向。） Cr 1、在低合金范围内，对钢具有很大的强化作用，提高强度、硬度和耐磨性 2、降低钢的临界冷却速度，提高钢的淬透性 3、提高钢的耐热性 4、在高合金范围内，使钢具有对强氧化性酸类等腐蚀介质的耐腐蚀能力 Mo 1、强化铁素体，提高钢的强度和硬度 2、降低钢的临界冷却速度，提高钢的淬透性 3、提高钢的耐热性和高温强度 Ni 1、提高钢的强度，而不降低其塑性，改善钢的低温韧性 2、降低钢的临界冷却速度，提高钢的淬透性 3、扩大奥氏体区，是奥氏体化的有效元素 4、本身具有一定耐蚀性，对一些还原性酸类有良好的耐蚀能力 Al 1、炼钢中起良好的脱氧作用 2、细化钢的晶粒，提高钢的强度 3、提高钢的抗氧化性能，提高不锈钢对强氧化性酸类的耐蚀能力
元素对奥氏体不锈钢的影响
在奥氏体不锈钢中,有碳、铬、锰、硅、硫、磷、钼、氮、钛、铌、镍、铜、硼、铈、镧等元素组成.每种元素对奥氏体不锈钢的影响如下 1.碳的影响： 碳在奥氏体不锈钢中是强烈形成并稳定奥氏体且扩大奥氏体区的元素,碳形成奥氏体的能力为镍的30倍.钢中随着含碳量增加,奥氏体不锈钢强度也随之提高.此外,还能提高奥氏体不锈钢在高浓氯化物（如42%MgCl2沸腾溶液）中的耐应力腐蚀性能.但是在奥氏体不锈钢中,碳通常被视为有害元素,因为在焊接或加热到450度到850度,碳可以和钢中的铬形成Cr23C6型碳化物.导致局部铬贫化,使钢的耐晶间腐蚀性能下降.20世纪60年代以来新发展的铬镍奥氏体不锈钢,为含碳量小于0.03%或0.02%的超低碳型不锈钢.因此,在冷、热加工及焊接与碳弧气刨时应防止不锈钢表面增碳,以免铬的碳化物析出. 2.铬的影响： 在奥氏体不锈钢中,铬是强烈形成并稳定铁素体的元素,可以缩小奥氏体区.在铬镍奥氏体不锈钢中,当碳含量为0.1%,铬含量为18%时,为获得稳定单一奥氏体组织,所需镍的含最最低为8%,铬能增大碳的溶解度而降低铬的贫化度,因而提高铬含量对奥氏体不锈钢的耐晶间腐蚀是有益的.铬还能极有效地改善奥氏体不锈钢的耐点蚀及缝隙腐蚀性能.因此铬对奥氏体不锈钢性能影响最大的是耐蚀性.铬可提高
钢的耐氧化性介质和酸性氯化物介质的性能,在镍、钼、铜的复合作用下,铬可提高钢耐一些还原性介质、如有机酸、碱介质的性能. 3.镍的影响： 奥氏体不锈钢中主要合金元素镍,其主梌用是形成并稳定奥氏体,获得完全奥氏体组织,使强有良好的强度、塑性和韧性并具有优良的冷、热加工性、可焊性及低温与无磁性,镍还可以显著降低奥氏体不锈钢的冷加工硬化倾向.由于镍能改善铬的氧化膜成份、结构和性能,从而提高奥氏体不锈钢耐氧化性介质的性能.但是降低了钢的抗高温硫化性能,这是由于钢中晶界处形成低熔点硫化镍所致. 4.钼的影响： 钼的作用主要是提高钢在还原性介质（比如H2So4、H2PO4以及一些有机酸和尿素环境）的耐蚀性,并提高钢的耐点蚀及缝隙腐蚀等性能.含钼不儿钢的热加工性比不含钼的差,钼含量越高,热加工越坏.另外含钼奥氏体不锈钢中容易形成X（σ)沉淀,这会恶化钢的塑性和韧性.钼的耐点蚀和耐缝隙腐蚀能力相当于铬的3倍左右. 5.氮的影响： 氮日益成为铬镍氮奥氏体不锈钢的重要合金元素,氮能提高钢的耐局部腐蚀（耐晶间腐蚀、点蚀和缝隙腐蚀）性,氮形成奥氏体的能力与碳相当,约为镍的30倍.作为间隙元素的氮,其固溶强化作用很强,因
各元素对钢材的影响
（ a ）碳；含碳量越高，刚的硬度就越高，但是它的可塑性和韧性就越差． （ b ）硫；是钢中的有害杂物，含硫较高的钢在高温进行压力加工时，容易脆裂，通常叫作热脆性． （ c ）磷；能使钢的可塑性及韧性明显下降，特别的在低温下更为严重，这种现象叫作冷脆性．在优 质钢中，硫和磷要严格控制．但从另方面看，在低碳钢中含有较高的硫和磷，能使其切削易断，对改 善钢的可切削性是有利的． （ d ）锰；能提高钢的强度，能消弱和消除硫的不良影响，并能提高钢的淬透性，含锰量很高的高合 金钢（高锰钢）具有良好的耐磨性和其它的物理性能． （ e）硅；它可以提高钢的硬度，但是可塑性和韧性下降，电工用的钢中含有一定量的硅，能改善软 磁性能． （ f）钨；能提高钢的红硬性和热强性，并能提高钢的耐磨性． 冷镦钢成型用钢,冷镦是在室温下采用一次或多次冲击加载,广泛用于生产螺钉,销钉,螺母等标准件.冷镦 工艺可节省原料,降成本,而且通过冷作硬化提高工作的抗拉强度,改善性能,冷镦用钢必须其有良好的冷 顶锻性能,钢中S和P等杂质含量减少,对钢材的表面质量要求严格,经常采用优质碳钢,若钢的含碳钢大 于0.25%,应进行球化退火热处理,以改善钢的冷镦性能. 力学性能要求 1．屈服强度σs及变形抗力尺可能的小，这样可使单位变形力相应减小，以延长模具寿命。 2．钢材的冷变形性能要好，即材料应有较好的塑性，较低的硬度，能在较大的变形程度下不致引起产品开裂。3．钢材的加工硬化敏感性尽可能的低，这样不致使冷镦变形过程中的变形力太大。 二、化学成份要求冷镦钢 1．碳（C）碳是影响钢材冷塑性变形的最主要元素。含碳量越高，钢的强度越高，而塑性越低。实践证明，含碳量每提高0.1%，其屈服强度σs约提高27.4Mpa；抗拉强度σb提高58.8~78.4Mpa；而伸 长率δ则降低4.3%，断面收缩率ψ降低7.3%。由此可见，钢中含碳量对于钢材的冷塑性变形性能的 影响是很大的。在生产实际中，冷镦，冷挤用钢的含碳量大于0.25%时，要求钢材在拉拔前要进行球 化退火。对于变形程度为65%~80%的冷镦件，不经过中间退火而进行三次镦锻变形时，其含碳量不应超过0.4%。2．锰（Mn）锰在钢的冶炼中与氧化铁作用（Mn+FeO→MnO+Fe）,主要是为钢脱 氧而加入。锰在钢中硫化铁作用（Mn+FeS→MnS+Fe）,能减少硫对钢的有害作用。所形成的硫化锰，可改善钢的切削性能。锰使钢的抗拉强度σb和屈服强度σs有所提高，塑性有所降低，对于钢的冷塑 性变形是不利的。但是锰对变形力的影响仅为碳的1/4左右。所以，除特殊要求外，碳钢的含锰量，不宜超过0.9%。3．硅（Si）硅是钢在冶炼时脱氧剂的残余物。当钢中含硅量增加0.1%时，抗拉 强度σb提高13.7Mpa。经验表明，含硅量超过0.17%且含碳量较高时，对钢材的塑性降低有很大的影响。在钢中适当增加硅的含量，对钢材的综合力学性能，特别是弹性极限有利，还可增加钢的耐蚀性。但是钢中含硅量超过0.15%时，使钢急剧形成非金属夹杂物。高硅钢即使退火，也不会软化，降低钢 的冷塑性变形性能。因此，除了产品有高强度性能要求外，冷镦钢总是尽量要求减少硅的含量。 4．硫（S）硫是有害杂质。钢中的硫在冷镦时会使金属的结晶颗粒彼此分离引起裂纹，硫的存在还促使钢产生热脆和生锈，因此，含硫量应小于0.055%。优质钢应小于0.04%，由于硫、磷和锰的化合物能改善切削性能、冷镦螺母用钢的含硫量可放宽到0.08~0.12%，以有利于攻螺纹。但一般没有专为螺
合金元素在钢中的主要作用
简述几种常见合金元素在钢中的主要作用 为了改善和提高钢的某些性能和使之获得某些特殊性能而有意在冶炼 过程中加入的元素称为合金元素。常用的合金元素有铬，镍，钼，钨，钒，钛，铌，锆，钴，硅，锰，铝，铜，硼，稀土等。磷，硫，氮等在某些情况下也起到合金的作用。 (1)铬(Cr) 铬能增加钢的淬透性并有二次硬化的作用，可提高碳钢的硬度和耐磨性而不使钢变脆。含量超过12%时，使钢有良好的高温抗氧化性和耐氧化性腐蚀的作用，还增加钢的热强性。铬为不锈钢耐酸钢及耐热钢的主要合金元素。 铬能提高碳素钢轧制状态的强度和硬度，降低伸长率和断面收缩率。当铬含量超过15%时，强度和硬度将下降，伸长率和断面收缩率则相应地有所提高。含铬钢的零件经研磨容易获得较高的表面加工质量。 铬在调质结构中的主要作用是提高淬透性，使钢经淬火回火后具有较好的综合力学性能，在渗碳钢中还可以形成含铬的碳化物，从而提高材料表面的耐磨性。 含铬的弹簧钢在热处理时不易脱碳。铬能提高工具钢的耐磨性、硬度和红硬性，有良好的回火稳定性。在电热合金中，铬能提高合金的抗氧化性、电阻和强度。 （2）镍（Ni） 镍在钢中强化铁素体并细化珠光体，总的效果是提高强度，对塑性的影响不显著。一般地讲，对不需调质处理而在轧钢、正火或退火状态使用的低碳钢，一定的含镍量能提高钢的强度而不显著降低其韧性。据统计，每增加1%的镍约可提高强度。随着镍含量的增加，钢的屈服程度比抗拉强度提高的快，因此含镍钢的比可较普通碳素钢高。镍在提高钢强度的同时，对钢的韧性、塑性以及其他工艺的性能的损害较其他合金元素的影响小。对于中碳钢，由于镍降低珠光体转变温度，使珠光体变细；又由于镍降低共析点的含碳量，因而和相同的碳含量的碳素钢比，其珠光体数量较多，使含镍的珠光体铁素体钢的强度较相同碳含量的碳素钢高。反之，若使钢的强度相同，含镍钢的碳含量可以适当降低，因而能使钢的韧性和塑性有所提。镍可以提高钢对疲劳的抗力和减小钢对缺口的敏感性。镍降低钢的低温脆性转变温度，这对低温用钢有极重要的意义。含镍%的钢可在-100℃时使用，含镍9%的钢则可在 -196℃时工作。镍不增加钢对蠕变的抗力，因此一般不作为热强钢的强化元素。 镍含量高的铁镍合金，其线胀系数随镍含量增减而显著变化，利用这一特性，可以设计和生产具有极低或一定线胀系数的精密合金、双金属材料等。 此外，镍加入钢中不仅能耐酸，而且也能抗碱，对大气及盐都有抗蚀能力，镍是不锈耐酸钢中的重要元素之一。 （3）钼（Mo）
Ni元素在不锈钢中的作用
镍Ni元素在不锈钢中的作用 时间:2011-01-27 13:56来源:未知作者:admin 点击:192次 对不锈钢钢的显微组织及热处理的作用 1.镍和铁能无限固溶，镍扩大铁的奥氏体区，即升高A 4 点，降低A 3 点，是形成和稳定奥氏体的主要合金元素2.镍和碳不形成碳化物3.降低临界转 对不锈钢钢的显微组织及热处理的作用 1.镍和铁能无限固溶，镍扩大铁的奥氏体区，即升高A4点，降低A3点，是形成和稳定奥氏体的主要合金元素 2.镍和碳不形成碳化物 3.降低临界转变温度，降低钢中各元素的扩散速率,提高淬透性 4.降低共析珠光体的碳含量，其作用仅次于氮而强于锰。在降低马氏体转变温度方面的作用为锰的一半 对不锈钢的力学性能的作用 1.强化铁素体并细化和增多珠光体，提高钢的强度，不显著影响钢的塑性 2.含镍钢的碳含量可适当降低，因而可使韧性和塑性有所改善 3.提高钢的疲劳抗力，减小钢对缺口的敏感性 4.由于对提高钢的淬透性和回火稳定性的作用并不十分强，镍对调质钢的意义不大 5.降低钢的低温脆化转变温度，含Ni3.5%的钢可在-100℃时使用，含Ni9%的钢可在-196℃时使用 对不锈钢的物理化学及工艺性能的作用 1.强烈降低钢的热导率和电导率 2.Ni＜30%的奥氏体钢呈现顺磁性，即无磁钢。Ni＞30%的Fe-Ni合金是重要的精密软磁材料 3.含镍超过15%-20%的钢对硫酸和盐酸有很高的抗蚀性能，但不能抗硝酸的腐蚀。总的来说，含镍钢对酸、碱以及大气都有一定的抗蚀能力。含镍的低合金钢还有较高的腐蚀疲劳抗力。含镍钢在含硫和一氧化的气氛中加热时易发生热脆和侵蚀性气孔 4.含镍较高的钢在焊接时应采用奥氏体焊条，以防止裂缝 5.含镍钢中易出现带状组织和白点缺陷，应在生产工艺中加以防止 在不锈钢中的应用 1.单纯的镍钢只在要求有特别高的冲击韧性或很低的工作温度时才使用 2. 机械制造中使用的镍铬或镍铬钼钢，在热处理后能获得强度和韧性配合良好的综合力学性能。含镍钢特别适用于需要表面渗碳的部件 3.在高合金奥氏体不锈耐热钢中镍是奥氏体化元素，能提供良好的综合性能，主要为NiCr 系钢。CrMnN、CrAlSi、FeAlMn钢，在一些用途上可取代CrNi系钢 4.由于镍的稀缺，又是重要的战略物资。非在用其他合金元素不可能达到性能要求时，应尽量少用和不用镍作为钢的合金元素
钢铁中五大元素的作用与危害及其分析方法
钢铁中五大元素的作用与危害及其分析方法 作者：刘张50905022010 应化2班 钢铁是铁与C(碳)、Si(硅)、Mn(锰)、P(磷)、S(硫)以及少量的其他元素所组成的合金。其中除Fe(铁)外，C的含量对钢铁的机械性能起着主要作用，故统称为铁碳合金。它是工程技术中最重要、用量最大的金属材料。钢铁生产流程包括：矿山开采→选矿→烧结→炼铁→炼钢→连铸→轧钢等。 钢铁工业是最重要的基础工业，是其他工业发展的物质基础。有了钢铁，就使得中国国民经济的技术改造成为可能。同时，钢铁工业的发展也有赖于煤炭工业、采掘工业、冶金工业、动力、运输等工业部门的发展。由于钢铁工业与其他工业的关系十分密切，因此许多国家都把发展钢铁工业放在十分重要的地位，并把这种发展与国民经济各部门的发展互相协调起来，保持正常的比例关系。针对此块精英人才，也是目前我国最稀缺的。 五大元素是特指钢铁中的碳、硫、硅、磷、锰五种元素。 五大元素各个化学元素对钢的性能有以下的影响：1、碳(C) 碳是钢铁的主要成分之一它直接影响着钢铁的性能。碳是区别铁与钢，决定钢号、品级的主要标志。碳是对钢性能起决定作用的元素。碳在钢中可作为硬化剂和加强剂，正是由于碳的存在，才能用热处理的方法来调节和改善其机械性能，钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。2、硅(Si)：由原料矿石引入或脱氧及特殊需要而有意加入，在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.15－0.30%的硅。如果钢中含硅量超过0.50-0.60%,硅就算合金元素。硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。在调质结构钢中加入1.0－1.2%的硅，强度可提高15－20%。硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。含硅1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。硅量增加，会降低钢的焊接性能。3、锰(Mn)：少量由原料矿石中引入，主要是在冶炼钢铁过程中作为脱硫脱氧剂有意加入，钢铁中主要以MnS状态存在，如S含量较低，过量的锰可能组成MnC、MnSi、FeMnSi等，成固熔体状态存在，在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－0.50%。在碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。4、磷(P)：由原料中引入，有时也为了特殊需要而有意加入，以Fe2P或Fe3P状态存在，在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。因此通常要求钢中含磷量小于0.045%，优质钢要求更低些。5、硫(S)：主要由焦炭或原料矿石引入钢铁，主要以MnS或FeS状态存在，硫在通常情况下也是有害元素。使钢产生热脆性，降低钢的延展性和韧性，在锻造和轧制时造成裂纹。硫对焊接性能也不利，降低耐腐蚀性。所以通常要求硫含量小于0.055%，优质钢要求小于0.040%。在钢中加入0.08-0.20%的硫，可以改善切削加工性，通常称易切削钢。 检测钢铁中碳、硫、锰、磷、硅五大元素的方法：碳元素采用气体容量法硫元素采用碘量法锰元素采用银盐--过硫酸铵氧化光度法。磷元素采用氟化钠--氯化亚锡钼蓝光度法硅元素采用亚铁还原--硅钼蓝光度法钢铁中碳、硫、锰、磷、硅五大元素测量范围：C：0.020～6.000%；S：0.0030～2.000%；Mn：0.010～20.500% ；P：0.0005～1.0000%；Si：0.010～18.000%。
不锈钢中各元素的作用

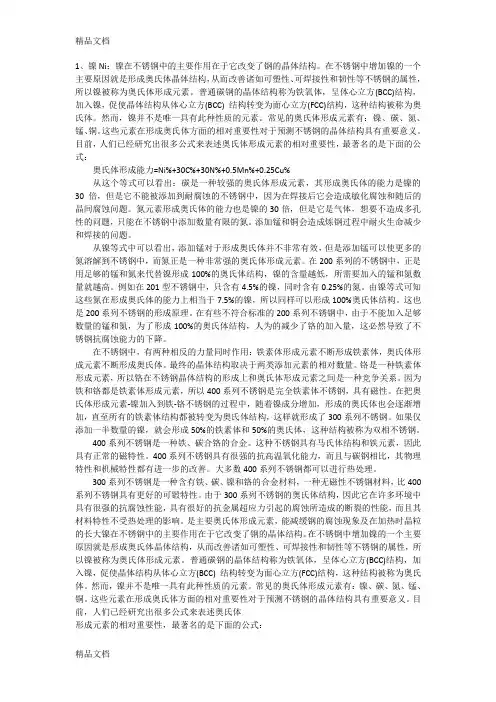

1、镍Ni：镍在不锈钢中的主要作用在于它改变了钢的晶体结构。在不锈钢中增加镍的一个主要原因就是形成奥氏体晶体结构，从而改善诸如可塑性、可焊接性和韧性等不锈钢的属性，所以镍被称为奥氏体形成元素。普通碳钢的晶体结构称为铁氧体，呈体心立方(BCC结构，加入镍，促使晶体结构从体心立方(BCC)结构转变为面心立方(FCC结构，这种结构被称为奥氏体。然而，镍并不是唯一具有此种性质的元素。常见的奥氏体形成元素有：镍、碳、氮、锰、铜。这些元素在形成奥氏体方面的相对重要性对于预测不锈钢的晶体结构具有重要意义。 目前，人们已经研究出很多公式来表述奥氏体形成元素的相对重要性，最著名的是下面的公式： 奥氏体形成能力=Ni%+30C%+30N%+0.5 Mn %+0.25Cu% 从这个等式可以看出：碳是一种较强的奥氏体形成元素，其形成奥氏体的能力是镍的30倍，但是它不能被添加到耐腐蚀的不锈钢中，因为在焊接后它会造成敏化腐蚀和随后的晶间腐蚀问题。氮元素形成奥氏体的能力也是镍的30倍，但是它是气体，想要不造成多孔 性的问题，只能在不锈钢中添加数量有限的氮。添加锰和铜会造成炼钢过程中耐火生命减少 和焊接的问题。 从镍等式中可以看出，添加锰对于形成奥氏体并不非常有效，但是添加锰可以使更多的 氮溶解到不锈钢中，而氮正是一种非常强的奥氏体形成元素。在200系列的不锈钢中，正是 用足够的锰和氮来代替镍形成100%的奥氏体结构，镍的含量越低，所需要加入的锰和氮数 量就越高。例如在201型不锈钢中，只含有 4.5%的镍，同时含有0.25%的氮。由镍等式可知这些氮在形成奥氏体的能力上相当于7.5%的镍，所以同样可以形成100%奥氏体结构。这也 是200系列不锈钢的形成原理。在有些不符合标准的200系列不锈钢中，由于不能加入足够数量的锰和氮，为了形成100%的奥氏体结构，人为的减少了铬的加入量，这必然导致了不锈钢抗腐蚀能力的下降。 在不锈钢中，有两种相反的力量同时作用：铁素体形成元素不断形成铁素体，奥氏体形成元素不断形成奥氏体。最终的晶体结构取决于两类添加元素的相对数量。铬是一种铁素体 形成元素，所以铬在不锈钢晶体结构的形成上和奥氏体形成元素之间是一种竞争关系。因为铁和铬都是铁素体形成元素，所以400系列不锈钢是完全铁素体不锈钢，具有磁性。在把奥 氏体形成元素-镍加入到铁-铬不锈钢的过程中，随着镍成分增加，形成的奥氏体也会逐渐增加，直至所有的铁素体结构都被转变为奥氏体结构，这样就形成了300系列不锈钢。如果仅 添加一半数量的镍，就会形成50%的铁素体和50%的奥氏体，这种结构被称为双相不锈钢。 400系列不锈钢是一种铁、碳合铬的合金。这种不锈钢具有马氏体结构和铁元素，因此具有正常的磁特性。400系列不锈钢具有很强的抗高温氧化能力，而且与碳钢相比，其物理特性和机械特性都有进一步的改善。大多数400系列不锈钢都可以进行热处理。 300系列不锈钢是一种含有铁、碳、镍和铬的合金材料，一种无磁性不锈钢材料，比400 系列不锈钢具有更好的可锻特性。由于300系列不锈钢的奥氏体结构，因此它在许多环境中 具有很强的抗腐蚀性能，具有很好的抗金属超应力引起的腐蚀所造成的断裂的性能，而且其材料特性不受热处理的影响。是主要奥氏体形成元素，能减缓钢的腐蚀现象及在加热时晶粒的长大镍在不锈钢中的主要作用在于它改变了钢的晶体结构。在不锈钢中增加镍的一个主要 原因就是形成奥氏体晶体结构，从而改善诸如可塑性、可焊接性和韧性等不锈钢的属性，所以镍被称为奥氏体形成元素。普通碳钢的晶体结构称为铁氧体，呈体心立方(BCC结构，加入镍，促使晶体结构从体心立方(BCC)结构转变为面心立方(FCC结构，这种结构被称为奥氏体。然而，镍并不是唯一具有此种性质的元素。常见的奥氏体形成元素有：镍、碳、氮、锰、铜。这些元素在形成奥氏体方面的相对重要性对于预测不锈钢的晶体结构具有重要意义。目前，人们已经研究出很多公式来表述奥氏体形成元素的相对重要性，最著名的是下面的公式：奥氏体形成能力=Ni%+30C%+30N%+0.5 Mn %+0.25Cu%
合金元素在钢中的作用
第六章合金钢 合金钢的优点：高的强度和淬透性 第一节合金元素在钢中的作用 常用合金元素： 非碳化物形成元素——Co Ni Cu Si Al 碳化物形成元素——Zr Nb V Ti W Mo Cr Mn Fe 强中强弱 一、合金元素对钢中基本相的影响 1、形成合金铁素体 合金元素→溶入A →形成合金铁素体→固溶强化（Cr,Ni较好） 2、形成合金碳化物 弱碳化物形成元素形成合金渗碳体(Fe,Mn)3C 中强碳化物形成元素形成合金碳化物(Cr23C6，Fe3W3C) 强碳化物形成元素形成特殊碳化物（VC，TiC） 熔点、硬度和稳定性： 特殊碳化物> 合金碳化物> 合金渗碳体> Fe3C 二、合金元素对Fe-FeC相图的影响 合金元素对A相区影响 扩大A相区元素（Mn）——E、S点左下移 缩小A相区元素（Cr）——E、S点左上移 奥氏体钢：1Cr18Ni9 铁素体钢：1Cr17 莱氏体钢：W18Cr4V 三、合金元素对热处理的影响 1、对加热的影响 多数元素减缓A形成，阻碍晶粒长大 2、对冷却的影响 多数元素溶入A后→过冷A稳定性↑→Vc↑→淬透性↑ →Ms点↓→残余A量↑提高淬透性的意义： ①增加淬硬层深度 ②减少工件变形、开裂倾向3、对回火的影响 ①回火稳定性→抗回火软化的能力 ②产生二次硬化（析出特殊碳化物，产生弥散强化；A残→M或B下）
一、低合金高强度钢 碳素结构钢：Q195，Q215，Q235，Q255，Q275 低合金高强度钢：Q295，Q345，Q390，Q420，Q460 Q235+Me(<3%) →Q345 1、成分：~%C，合金元素2~3% 主加元素：Mn ——固溶强化 辅加元素：Ti,Cr,Nb ——弥散强化 使用状态：热轧或正火（F + P），不需最终热处理 2、性能：较高的σs ，良好的塑性韧性， 焊接性，抗蚀性，冷脆转变温度低 3、常用钢号：Q295 （09Mn2），Q345 (16Mn) 用途：工程结构——桥梁，船舶，车辆外壳、支架、压力容器 二、易切削结构钢 牌号：Y12，Y12Pb，Y30，Y 40Mn 性能：良好的切削加工性（170~240HBS，塑性低） 切削抗力小，刀具不易磨损，加工表面粗糙度低 应用：成批、大量生产时，制作性能要求不高的紧固件和小型零件 第三节合金钢的分类与牌号 一、合金钢分类 低合金钢——低合金高强度钢、易切削结构钢 合金结构钢——渗碳钢、调质钢、弹簧钢、滚动轴承钢 合金工具钢——合金工具钢、高速钢 特殊性能钢——不锈钢、耐热钢、耐磨钢 二、合金钢牌号 1、合金结构钢——20CrMnTi，60Si2Mn，25Cr2Ni4WA 2、滚动轴承钢——GCr15 3、合金工具钢——9Mn2V，CrWMn 4、高速钢——W18Cr4V，W6Mo5Cr4V2 5、不锈、耐热钢——4Cr13，0Cr18Ni11Ti，00Cr17Ni14Mo2 6、高锰耐磨钢——ZGMn13 学习思路： 用途→工作条件→性能要求→成分特点→热处理特点→典型钢种应用
铬元素对不锈钢的影响
铬元素对不锈钢的影响 铬的影响:铬是奥氏体不锈钢中最主要的合金元素,奥氏体不锈钢的不锈性和耐蚀性的获得主要是由于在会质作用下,铬促进了钢的钝化并使钢保持稳定钝态的结果.1铬对组织的影响:在奥氏体不锈钢中,铬是强烈形成并稳定铁体的元素,缩小奥氏体区,随着钢中含量增加,奥氏体不锈钢中可出现铁素体(δ)组织,研究表明,在铬镍奥氏体不锈钢中,当碳含量为0.1%,铬含量为18%时,为获得稳定的单一奥氏体组织,所需镍含量最低,约为8%,就这一点而言,常用的18Cr—8Ni型铬镍奥氏体不锈钢是含铬,镍量配比最为适宜的一种. 有奥氏体不锈钢中,随着铬含量的增加,一些金属间相(比如δ相)的形成倾向增大,当钢中含有钼时,铬含含量会增加还会χ相等的形成,如前所述,σ, χ相的析出不仅显著降低钢的塑性和韧性,而且在一些条件下还降低钢的耐蚀性,奥氏体不锈钢中铬含量的提高可使马氏体转烃温度(Ms)下降,从而提高奥氏体基体的稳定性.因此高铬(比如超过20%)奥氏体不锈钢即使经过冷加工和低温处理也很难获得马氏体组织.. 铬是强碳化物形成元素,在奥氏体不锈钢中也不例外,奥氏体不锈钢中常见的铬碳化物有Cr23C6;当钢中含有钼或铬时,还可见到期Cr6C等碳化物,它们的形成在某些条件下对钢的性能会产生重要影响.2铬对性能的影响:一般来主,只要奥氏体不锈钢保持完全奥氏体组织而没有δ铁素体等的形成,仅提高钢中铬含量不会对力学性能有显著影响,铬对奥氏体不锈钢性能影响最大的是耐蚀性,主要表现为:铬提高钢的耐氧化性介质和酸性氯化物介质的性能;在镍以及钼和铜复合作用下,铬提高钢耐一些还原性介质,有机酸,尿素和碱介质的性能;铬还提高钢耐局部腐蚀,比如晶间腐蚀.点腐蚀,缝隙腐蚀以及某此条件下应力体育馆的性能..对奥氏体不锈钢晶间体育馆敏感性影响最大的因素是钢中碳含量,其他元素对晶间体育馆的作用主要视其对碳化物的溶解和沉淀行为的影响而定,在奥氏体不锈钢中,铬能增大碳的溶解度而降低铬的贫化度,因而提高铬含量对奥氏体不锈钢的耐晶间腐蚀是有益,铬非常有效地改善奥氏体不锈钢的耐点腐蚀及缝隙腐蚀性能,当钢中同时有钼或钼及氮存在时,铬的这种有效性大加强,虽然根据研究钼的耐点体育馆及缝隙腐蚀的能力为铬的话倍左右,氮为铬的30倍,但是大量研究,奥氏体不锈钢中如果没有铬或者铬含量较低,钼及氮的耐点腐蚀与缝隙腐蚀作用便会丧失或不够显著.
钢中各元素在钢中的作用2018.1.17
钢中各元素在钢中的作用 李祥才 1、碳 碳是对钢的强度贡献最大的元素。碳溶解在钢中形成间隙固溶体，起固溶强化的作用，另外它与强碳化物形成元素如V、Nb、Ti形成碳化物析出时，起到沉淀强化作用。碳对钢的强度、硬度、塑性、韧性、脱碳倾向和显微组织都有很大影响，其影响往往超过其他合金元素，并且淬火加热时溶入奥氏体的碳能够提高钢的淬透性，但是碳含量增加时会使钢的塑性、韧性明显变差，增加钢的脱碳倾向，其影响往往超过其他合金元素，因此钢中的碳含量不宜太多。 2、硅 硅具有明显的固溶强化作用，它不形成碳化物，基本上以固溶状态存在于钢中，在常用合金元素中，硅的固溶强化作用最强。硅能改变回火时析出碳化物的数量、尺寸和形态，提高钢的回火稳定性及间接的促进沉淀强化的作用。并且硅还能显著提高钢的弹性极限、屈服极限和屈强比，故广泛用于作弹簧钢。但硅含量较高时会明显增加钢的脱碳倾向。 3、锰 锰是提高淬透性最有效的合金元素，它溶入铁素体中有固溶强化作用，同时能够改善钢的热处理性能，细化珠光体晶粒，提高钢的强度和硬度。对弹簧钢而言，锰含量只有大于0.5％时，才有可能
使淬火时弹簧钢心部完全转变为马氏体，但当锰含量超过1.5％时，韧性会明显下降，因此Mn在钢中含量不宜太高。 4、铬 铬是强碳化物形成元素，Cr作为合金元素加入，可降低钢中碳的活度，改善钢的抗氧化作用，增加钢的抗腐蚀能力，提高钢的强度，显著提高钢的淬透性。Cr与C有较强的亲和力，含Cr１％左右时，钢中渗碳体以（Fe，Cr）3为主。Cr元素最突出的优点是能够提高钢中碳扩散的激活能，减少钢的脱碳倾向和晶粒粗化倾向。锰、铬两种元素的主要作用是提高钢的淬透性，特别是两者共用时淬透性效果更好，典型的钢种如弹簧钢SUP9和SUP9A，Mn、Cr共用，可显著提高该类钢的淬透性。 5、钼 钼能使钢的晶粒细化，提高淬透性和热强性能，在高温时可保持足够的强度和抗蠕变能力(长期在高温下受到应力，发生变形，称蠕变)。钢中加入钼，能提高机械性能，还可以抑制合金钢由于回火而引起的脆性。典型的钢种如35CrMo（H）、42CrMo（H）以及 52CrMoV4等。 6、钒 钒是强碳氮化物形成元素，与C、N元素有很强的亲和力，当它们生成细小弥散的VC、VN时可产生强烈的沉淀强化效果，并能细化晶粒，提高钢的硬度、强度，特别是屈强比。但是只有溶入奥氏体中的钒才能够强烈提高钢的淬透性，不能溶入奥氏体的V（如V与C、
