实验一铁碳合金平衡组织显微分析报告材料指导书及实验报告材料材料2
实验指导书

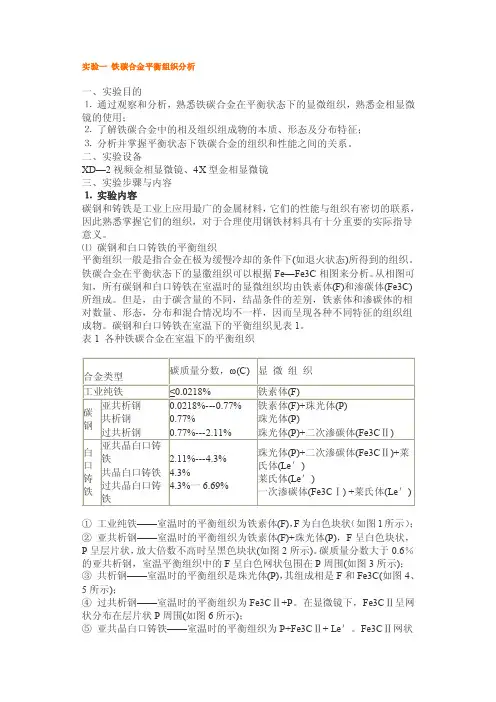

实验一铁碳合金平衡组织显微分析
一、实验目的
1．了解碳钢和白口铸铁在平衡状态下的显微组织。
2．分析成分（含碳量）对碳钢和白口铸铁显微组织的影响，
理解成分、组织与性能之间的相互关系。
二实验内容及步骤
1．实验前复习教材中有关内容和预习实验指导书。
2．在显微镜下对各种试样进行观察和分析，确定其组织组成物。
3．画出所观察的显微组织示意图。
4．根据显微组织中珠光体所占面积的百分数近似地确定一种亚共析钢的平均含碳量。
三、实验设备及材料
1．金相显微镜
2．金相图谱
3．各种铁碳合金显微试样
Ⅰ-1 工业纯铁；
Ⅰ-2 20 钢；Ⅱ-1 亚共晶白口铸铁;
Ⅰ-3 T8 钢；Ⅱ-2 共晶白口铸铁；
Ⅰ-4 T12 钢; Ⅱ-3 过共晶白口铸铁
四、实验注意事项
1．在观察显微组织时，可先用低倍全面进行观察，然后用高倍对部分区域进行详细观察。
2．要正确使金相显微镜，特别要注意：将显微镜的灯泡（6~8V）插头，插在变压器上，切勿直接插在200V的电源插座上，否则灯泡立即烧坏。
3．对试样，不得用手触摸试样表面或将试样重叠起来，以免损伤试样表面。
4．画显微组织图时，应抓住其形态特点，注意不要将磨痕或杂质画在图上。
五、实验报告要求
1．实验目的。
2．画出所观察过的显微组织示意图
（在直径为30mm的圆内画，并将组织组成物名称以箭头引出标明，
在图的下面注明材料名称、含碳量、侵蚀剂、放大倍数，以及简单的描述。）。
3．根据所观察的组织，近似地估算一种亚共析钢的含碳量。
实验报告
实验一铁碳合金平衡组织显微分析
学生姓名班级学号
实验日期指导教师
铁碳合金平衡组织观察实验报告23
