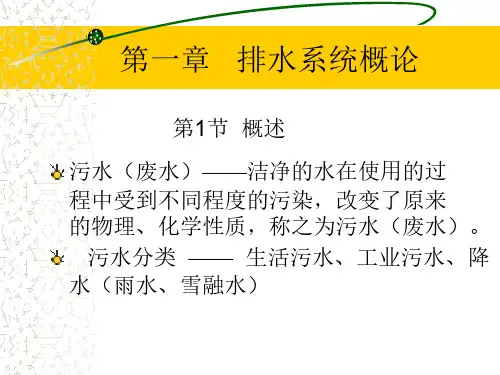

2排水系统的体制组成布置形式和排水系统规划
城市水循环
本门课程主要内容
排水系统的体制
排水系统的体制
排水体制及其选择
直排式合流制排水系统
生活污水、工业废水、雨水经排水管道直接1-合流干管2-截流主干管3-溢流井4-污水厂5-出水口6-溢流出水口
返回
截流式合流制排水系统
污水主干管完全分流制排水系统
不完全分流制排水系统
(1)完全分流制（2）不完全分流制
1 污水管道
2 雨水管渠
3 原有渠道
4污水厂5出水口
各种排水体制对比分析排水体制的选择
废水的综合治理和区域排水系统
田等组成的土地处理系统
芦苇湿地塘区
大湿地水面
废水的综合治理和区域排水系统
排水系统的布置原则
布置原则：
正交式布置形式
总干管与等高线平行，
干管与等高线垂直；
适用：地形平坦，略
特点：干管长度短，
管径小，污水排出快
1.主干管
2.干管
3.支管
平行式布置形式
?总干管与等高线垂直，
干管与等高线平行；
?适用条件：地形斜向河
道坡度较大地区。
?特点：可避免干管坡度
过大返回1.主干管2.干管3.支管
分区式布置形式
2套以上独立管道系
高区自流；低区水泵
适用：地形高低起伏，
充分利用地形排水，
分散式布置形式环绕式布置形式
大规模污水处理厂；
城市污水排水系统的组成
?室内污水管道及设备
污水泵站及压力管道
污水处理厂
室内排水系统的组成城市污水排水系统组成
1-城市边界2-排水流域分界线3-支管4-干管
5-主干管6-总泵站7-压力管道8-城市污水厂
9-出水口10-事故排放口11-工厂工厂排水系统的组成工厂排水系统的组成
工业区排水系统总平面城市雨水排水系统的组成
