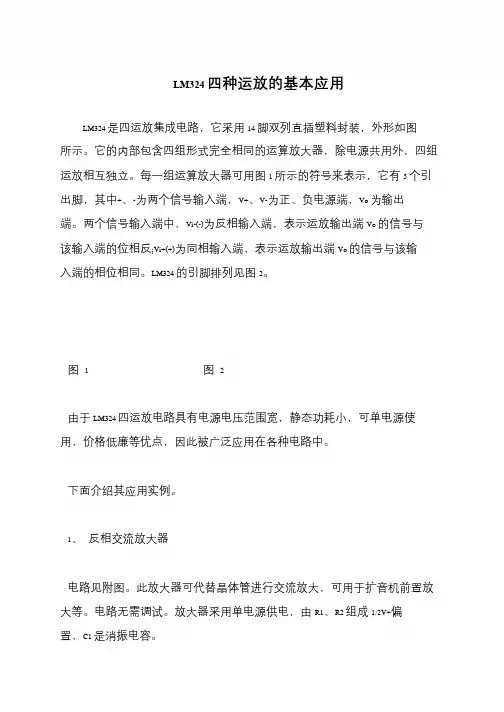

LM324 是四运放集成电路,它采用14 脚双列直插塑料封装,外形如图所示。它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立。每一组运算放大器可用图1 所示的符号来表示,它有5 个引出脚,其中+、-为两个信号输入端,V+、V-为正、负电源端,Vo 为输出端。两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端Vo 的信号与该输入端的位相
反;Vi+(+)为同相输入端,表示运放输出端Vo 的信号与该输入端的相位相同。LM324 的引脚排列见图2
由于LM324 四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。下面介绍其应用实例。
LM324 pdf：elecfans/soft/39/2008/200805053498.html
LM324 作反相交流放大器
电路见附图。此放大器可代替晶体管进行交流放大,可用于扩音机前置放大等。电路无需调试。放大器采用单电源供电, 由R1、R2 组成1/2V+偏置,C1 是消振电容。
放大器电压放大倍数Av 仅由外接电阻Ri、Rf 决定：Av=-Rf/Ri。负号表示
音频功率放大器电路
TDA2030集成电路功率放大器设计 一、设计题目集成电路功率放大器 二、给定条件 设计一款额定输出功率为10 ~ 20W的低失真集成电路功率放大器，要求电路简洁，制作方便、性能可靠。性能主要指标： 输出功率：10 ~ 20W（额定功率）； 频率响应：20Hz ~ 100kHz（≤3dB） 谐波失真：≤1％ (10W,30Hz~20kHz）； 输出阻抗：≤0.16Ω; 输入灵敏度：600mV（1000Hz，额定输出时） 三、设计内容 1．根据具体电路图计算电路参数 2．选取元件、识别和测试。包括各类电阻、电容、变压器的数值、质量、电器性能的准确判断、解决大功率放大器散热的问题。 3．了解有关集成电路特点和性能资料情况 4．根据实际机壳大小设计1：1印刷板布线图 5．制作印刷线路板 6．电路板焊接、调试（调试步骤可以参考《模拟电子技术实验指 导书》有关放大器测试过程 7．实训期间必须遵守实训纪律、听从老师安排和注意用电安全。 四、功率放大电路的测试基本内容 注意：将输入电位器调到最大输入的情况。 1．测量输出电压放大倍数A u 测试条件：直流电源电压14v，输入信号1KHｚ 70 mv（振幅值100mv），输出负
载电阻分别为4Ω和8Ω。 2．测量允许的最大输入信号（1KHｚ）和最大不失真输出功率测试条件：①直流电源电压14v，负载电阻分别为4Ω和8Ω。 ②直流电源电压10v，负载电阻为8Ω。 3．测量上、下限截止频率f H 和f L 测试条件：直流电源电压14v，输入信号70mv（振幅值100mv），改变输入信号频率、负载电阻为8Ω。 五、参考资料 TDA2030简介：TDA 2030 是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。我们知道，瞬态互调失真是决定放大器品质的重要因素，该集成功放的一个重要优点。 TDA2030 集成电路的另一特点是输出功率大，而保护性能以较完善。根据掌握的资料，在各国生产的单片集成电路中，输出功率最大的不过20W，而TDA 2030的输出功率却能达18W，若使用两块电路组成BTL电路，输出功率可增至35W。另一方面，大功率集成块由于所用电源电压高、输出电流大，在使用中稍有不慎往往致使损坏。然而在TDA 2030集成电路中，设计了较为完善的保护电路，一旦输出电流过大或管壳过热，集成块能自动地减流或截止，使自己得到保护（当然这保护是有条件的，我们决不能因为有保护功能而不适当地进行使用）。 TDA2030 集成电路的第三个特点是外围电路简单，使用方便。在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5端，外型如同塑封大功率管，这就给使用带来不少方便。 TDA2030 在电源电压±14V，负载电阻为4Ω时输出14瓦功率（失真度≤0．5％）；在电源电压±16V，负载电阻为4Ω时输出18瓦功率（失真度≤0．5％）。该电路由于价廉质优，使用方便，并正在越来越广泛地应用于各种款式收录机和高保真立体声设备中。该电路可供低频课程设计选用。 双电源供电BTL音频功率放大器 工作原理:用两块TDA2030 组成如图1所示的BTL功放电路，TDA 2030（1）为同相放大器，输入信号V in通过交流耦合电容C1馈入同相输入端①脚，交流闭环增益为K VC①＝1＋R3 / R2≈R3 / R2≈30dB。R3 同时又使电路构成直流全闭环组态，确保电路直流工作点稳定。TAD 2030（2）为反相放大器，它的输入信号是由TDA 2030（1）输出端的U01经R5、R7分压器衰减后取得的，并经电容C6 后馈给反相输入端②脚，它的交流闭环增益K VC②＝R9 / R7//R5≈R9/R7≈30dB。由R9＝R5，所以TDA 2030（1）与TDA 2030（2）的两个输出信号U01 和U02 应该是幅度相等相位相反的，即： U01≈U in·R3 / R2
LM324及其常用应用电路,用法
LM324 lm124、lm224和lm324引脚功能及内部电路完全一致。324 系列运算放大器是价格便宜的带差动输入功能的四运算放大器。可工作在单电源下，电压范 围是3.0V-32V或+16V. LM324的特点： 1.短跑保护输出 2.真差动输入级 3.可单电源工作：3V-32V 4.低偏置电流：最大100nA（LM324A） 5.每封装含四个运算放大器。 6.具有内部补偿的功能。 7.共模范围扩展到负电源 8.行业标准的引脚排列 9.输入端具有静电保护功能 LM324引脚图（管脚图）
LM324应用电路图： 1.LM324电压参考电路图 2.LM324多路反馈带通滤波器电路图
3.LM324高阻抗差动放大器电路图
4.LM324函数发生器电路图 5.LM324双四级滤波器
6.LM324维思电桥振荡器电路图
7.LM324滞后比较器电路图 LM324引脚图资料与电路应用 LM324引脚图资料与电路应用 LM324资料： LM324为四运放集成电路，采用14脚双列直插塑料封装。，内部有四个运算放大器，有相位补偿电路。电路功耗很小，lm324工作电压范围宽，可用正电源3～30V，或正负双电源±1．5V～±15V工作。它的输入电压可低到地电位，而输出电压范围为O～Vcc。它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互单独。每一组运算放大器可用如图所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。 LM324引脚排列见图1。2。 lm124、lm224和lm324引脚功能及内部电路完全一致。lm124是军品；lm224为工业品；而lm324为民品。由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等特点， 因此他被非常广泛的应用在各种电路中。《lm324引脚图》
低频功率放大器电路设计
参加全国大学生电子设计大赛的同学们加 油了！ 低频功率放大器设计与总结报告 作者：王汉光 一、任务 设计并制作一个低频功率放大器，要求末级功放管采用分立的大功率MOS 晶体管。 二、要求 1．基本要求 （1）当输入正弦信号电压有效值为5mV时，在8Ω电阻负载（一端接地）上，输出功率≥5W，输出波形无明显失真。 （2）通频带为20Hz～20kHz。 （3）输入电阻为600Ω。 （4）输出噪声电压有效值V0N≤5mV。 （5）尽可能提高功率放大器的整机效率。 （6）具有测量并显示低频功率放大器输出功率(正弦信号输入时)、直流电源的供给功率和整机效率的功能，测量精度优于5%。
2. 发挥部分 （1）低频功率放大器通频带扩展为10Hz～50kHz。 （2）在通频带内低频功率放大器失真度小于1%。 （3）在满足输出功率≥5W、通频带为20Hz～20kHz的前提下,尽可能降低输入信号幅度。 （4）设计一个带阻滤波器，阻带频率范围为40～60Hz。在50Hz频率点输出功率衰减≥6dB。 （5）其他。 摘要： 本系统采用了NE5534p作为前级的电压放大电路来给低通功率放大电路提供输入电压，通过低通功率放大电路将功率放大，由双踪示波器对整个系统的输入输出端进行监测，调节可变电阻，使输出波形无明显失真，从而使输出功率达到指定的输出功率要求。输入的频率范围为20Hz~20kHz。 一．概述： 本系统通过信号发生器输入电压为5mV，频率在20Hz~20kHz范围内的信号，对信号进行功率放大，低通功率放大器模块由+/-15V的直流电源提供，通过前级放大电路将输入电压放大，再由低通功率放大电路进行功率放大。在此期间，用示波器监测低通功率放大模块的输入输出端，观察波形是否失真，以及测量最大最小不失真频率。 二．系统工作原理及分析： 此系统由三部分组成，分别为电源模块、前级放大模块、低频功率放大模块。 如图所示：
LM324应用电路
LM324应用电路——自制镍氢电池充电器 本文介绍的自制充电器用LM324的4个运算放大器作为比较器，用TL431设置电压基准，用S8550作为调整管，把输入电压降压，对电池进 行充电，其原理电路见图1。其特点是电路简单、工作可靠、无需调整、元器件容易购买等，下面分几个部分进行介绍。 1.基准电压Vref形成 外接电源经插座X、二极管VD1后由电容C1滤波。VD1起保护作用，防止外接电源极性反接时损坏TL431。R3、R4、R5和TL431组成基准电压Vr ef，根据图中参数Vref= 2.5×(100+820)／820=2.80(v)，这个数据主要是针对镍氢充电电池而设计(单节镍氢充电电池充满后电压约 为1.40V)。 2.大电流充电 (1)工作原理 接入电源，电源指示灯LED(VD2)点亮。装入电池(参考图片，实际上是用
导线引出到电池盒，电池装在电池盒中)，当电池电压低于Vref时，IC1-1输出低电平，VT1导通，输出大电流给电池充电。此时，VT1处于放大状态-这是因为电池电压和-VD4压降的和约为3.2V(假设开始充 电时电池电压约为2.5V)，而经VD1后的电压大约5.OV，所以，VT1的发射极－集电极压差远大于0.2V，当充电电流为300mA时，VT1发热比较严重，所以最好用PT=625mW的S8550，或者适当增大基极电阻以减小充电电流(注：由于LM324低电平驱动能力较小，实测IC1-2，IC1-4输出低电平并不是0V，而是约为0.8V)。 (2)充电的指示 首先看IC1-3的工作情况：其同相端1O脚通过R13接Vref,R14接成正反馈，反相端9脚外接电容，并有一负反馈通路，所以，它实际上构成了滞回比较器。刚开始时C2上端没有电压，则IC1-3输出高电平。这个高电平有两个放电通路，一个通路是通过R14反馈到10脚，另一通路是经电阻R15对电容C2充电，当充电的电压高于10脚电压V+ 时，比较器翻转输出低电平；与此同时，由于R14的反馈作用，10脚电压立即下跳到V-，这时，电容C2通过电阻R15放电，当放电的电压小于10脚电压V-时，比较器再次翻转输出高电平，由于R14的反馈作用，10脚电压立即上跳到V+，此后电路一直重复上述过程，因此，IC1-3的输出为频率固定的方波信号。 其次看IC1-4的工作情况：电池电压经R2、R16分压，接IC1-4的12脚，因为R2< OTL 功率放大器电路设计 一．实验任务： 设计一个OTL 功率放大器，要求输出功率W P O 5.0<,负载电阻Ω=8L R ,输入电压为mV V i 100=. 二．实验电路原理图： 三．参数计算与确定： 1.确定电源电压： 根据输出功率要求，取W P O 4.0=,则 om om O O O I V I V P 2 1*21*===L om R V 2 21 又因为V CC om V 21≈ 则L CC L om O R V R V P 2 28121≈= 得到V R P V L O CC 05996.54.0*8*88=== 考虑到32,R R 上的压降和32,T T 的饱和压降（32,T T 单管的饱和压降通常小于0.3V ），所以取标准电源电压V V CC 15=. 2.确定3,2,R R 32,R R 为射极电流的反馈电阻，主要用来稳定静态工作点，因它们与反馈串联，取值较大会使功耗增加，一般取L R R R )1.0~05.0(32== 所以本实验设计取 Ω==4.032R R 3.选择功率管32T T ， 考虑到功率管有静态电流32,C C I I ,实际损耗要大一些，一般取 mA I I C C 30~2032==,所以本实验取mA I I C C 2032== 所以32T T ，极限参数为： ()()V V V V CC CEO BR CEO BR 632=>= W I V P P P P A R V I I I CQ CC OM C CM CM L CC C CM CM 5.12.062 1 862.0212.0375.08 2622max 232max 232=??+?=+=>=∴=?== >= 所以取W P P CM CM 632== 根据以上参数，选择2T 为TIP41C,3T 为TIP42C,选择18032==ββ的晶体管。 4.确定R R C ,及e R 确定C R : 由于32,T T 管18032==ββ，所以流入32,T T 的基极电流 袁蒁膃蚇腿肀肃功率放大器原理功率放大器原理 图 芃蚆葿艿袂薇蒆要说功率放大器的原理，我们还是先来看看功率放大器的组成：射频功率放大器（RF PA）是各种无线发射机的重要组成部分。在发射机的前级电路中，调制振荡电路所产生的射频信号功率很小，需要经过一系列的放大一缓冲级、中间放大级、末级功率放大级，获得足够的射频功率以后，才能馈送到天线上辐射出去。为了获得足够大的射频输出功率，必须采用射频功率放大器。 射频功率放大器是发送设备的重要组成部分。射频功率放大器的主要技术指标是输出功率与效率。除此之外，输出中的谐波分量还应该尽可能地小，以避免对其他频道产生干扰。 螆肇葿蚄蚆芈羁功率放大器原理 衿蚈膂袆袆膁螁高频功率放大器用于发射机的末级，作用是将高频已调波信号进行功率放大，以满足发送功率的要求，然后经过天线将其辐射到空间，保证在一定区域内的接收机可以接收到满意的信号电平，并且不干扰相邻信道的通信。高频功率放大器是通信系统中发送装置的重要组件。按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。高频功率放大器是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出。在“低频电子线路” 课程中已知，放大器可以按照电流导通角的不同，将其分为甲、乙、丙三类工作状态。甲类放大器电流的流通角为360o，适用于小信号低功率放大。乙类放大器电流的流通角约等于180o；丙类放大器电流的流通角则小于180o。乙类和丙类都适用于大功率工作。丙类工作状态的输出功率和效率是三种工作状态中最高者。 高频功率放大器大多工作于丙类。但丙类放大器的电流波形失真太大，因而不能用于低频功率放大，只能用于采用调谐回路作为负载的谐振功率放大。由于调谐回路具有滤波能力，回路电流与电压仍然极近于正弦波形，失真很小。除了以上几种按电流流通角来分类的工作状态外，又有使电子器件工作于开关状态的丁类放大和戊类放大。丁类放大器的效率比丙类放大器的还高，理论上可达100％，但它的最高工作频率受到开关转换瞬间所产生的器件功耗(集电极耗散功率或阳极耗散功率）的限制。如果在电路上加以改进，使电子器件在通断转换瞬间的功耗尽量减小，则工作频率可以提高。这就是戊类放大器。 我们已经知道，在低频放大电路中为了获得足够大的低频输出功率，必须采用低频功率放大器，而且低频功率放大器也是一种将直流电源提供的能量转换为交流输出的能量转换器。高频功率放大器和低频功率放大器的共同特点都是输出功率大和效率高，但二者的工作频率和相对频带宽度却相差很大，决定了他们之间有着本质的区别。低频功率放大器的工作频率低，但相对频带宽度却很宽。例如，自20至20000 Hz，高低频率之比达1000倍。因此它们都是采用无调谐负载，如电阻、变压器等。高频功率放大器的工作频率高（由几百kHz一直到几百、几千甚至几万MHz），但相对频带很窄。例如，调幅广播电台（535－1605 kHz的频段范围）的频带宽度为10 kHz，如中心频率取为1000 kHz，则相对频宽只相当于中心频率的百分之一。中心频率越高，则相对频宽越小。因此，高频功率放大器一般都采用选频网络作为负载回路。由于这后一特点，使得这两种放大器所选用的工作状态不同：低频功率放大器可工作于甲类、甲乙类或乙类（限于推挽电路）状态；高频功率放大器则一般都工作于丙类（某些特殊情况可工作于乙类）。 近年来，宽频带发射机的各中间级还广泛采用一种新型的宽带高频功率放大器，它不采用选频网络作为负载回路，而是以频率 电子技术课程设计论文 ---功率放大器电路设计 院系：电气工程学院 专业：测控技术与仪器 班级： 姓名： 学号： 指导教师： 2014 年 6 月 24 日 目录 第一章绪论 (1) 第二章系统总体设计方案 (2) 2.1 功率放大电路 (2) 2.2放大器原理 (2) 2.3方案设计 (3) 2.3.1 前置放大极 (4) 2.3.3 三极管性能的简单测试 (4) 2.3.3 电路形式的选择 (4) 2.3.4 电路原理 (5) 第三章仿真及电路焊接及调试 (6) 3.1 Protues 简介 (6) 3.2 原理图绘制的方法和步骤 (6) 3.3 电路板的制作 (9) 3.4 电路焊接 (9) 3.5 元器件安装与调试 (10) 第四章元器件介绍 (11) 4.1 LM386 (11) 4.2 9013晶体管 (12) 4.3电容 (13) 4.4 扬声器 (13) 4.5驻极体 (14) 第五章总结 (15) 致谢 (16) 附录 (17) 第一章绪论 现在多用于高校功放课程设计的有两种电路，一种是集成功放 LM386组成的音频功率放大电路，一种是集成功放TDA2030A组成的音频功率放大电路。我们此次的课程设计所用的芯片是集成功放LM386。 本次音频功率放大系统的设计，我们采用了LM386音频功率放大器作为核心元件。它具有自身功耗低、更新内链增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点的功率放大器，主要应用于低电压消费类产品，广泛应用于录音机和收音机之中。应用LM386时，为使外围元件最少，电压增益内置为20。但在1脚和8脚之间增加一只外接电阻和电容，便可将电压增益调为任意值，直至 200。输入端以地位参考，同时输出端被自动偏置到电源电压的一半，在6V电源电压下，它的静态功耗仅为24mW，使得LM386特别适用于电池供电的场合。 大功率功率放大器电路设计 大功率功率放大器电路设计 一. 设计理念及实现方式 (1)能推4Ω、2Ω等双低音的“大食”音箱以及专业类大粗音圈的各类专业箱。 (2)要省电、噪声小，发热量小。 (3)音质要好，能适合家居使用和专业使用。 第一点的实现就是要有大的推动功率。由于目前居室客厅面积有不断扩大的趋势，100W ×2以下功放已显得有些“力不从心”，所以本功放设计为4ΩQ时360W ×2，2Ω时720W ×2。 第二点的实现就是电路工作在静态时的乙类小电流，靠大水塘级电容和电阻进行滤波降噪，使功放级噪声极小。而电路的工作状态又决定了电路元件的发热量很小，与一般乙类电路相当。配备的大型散热系统是为了应付连续大功率、低阻抗输出时的安全、可靠。 第三点的实现是本功放板的主要目标。目前公认的是：甲类、MOS、电子管音质好，所以本功放要达到甲类、MOS、电子管的音质。 二.大功率输出的实现 要实现大功率，首先是电源容量要大。本功放配置的电源是在截面积为35mm ×60mm的环形铁心上绕制的环牛。一次侧为1.0mm线绕484圈，二次侧为1.5mm 双线并绕100圈。 整流为两只40A全桥做双桥整流，滤波为4只47000 uF电容 2只2.7kΩ 电阻并接在正负电源上，使电压稳定在±62V。如电压过高可减小电阻到2.2kΩ，过低可加大电阻到3kΩ，功率用3W以上的。 除电源外，要实现大功率输出，特别是驱动“大食”音箱，要求功放输出电流能力要强，本功放每声道选用6对2SD1037管做准互补输出，可驱动直流电阻低达0.5Ω的“大食”音箱。所以4Ω时360W×2、2Ω时720W×2是有保障的。 三. 甲类、MOS、电子管音质的实现 目前人们公认的甲类、MOS、电子管的音质最好，所以本功放电路设计动态时工作于甲类的最佳状态，偏流随信号大小而同步增减，所以音质是有技术保障的。而在此工作状态下，即使更换几只一般的MOS管，对音质的提高也不明显。下面给出其原理图，如图1所示。从图1上可见到本原理图相当简洁，比一般乙类或甲乙类准互补电路还节省元件。而通过在电路板上改变一只电阻的接法就可方便地在本电路与准互补乙类或甲乙类之间变换。 2.4G 射频双向功放的设计与实现 在两个或多个网络互连时，无线局域网的低功率与高频率限制了其覆盖范围，为了扩大覆盖范围，可以引入蜂窝或者微蜂窝的网络结构或者通过增大发射功率扩大覆盖半径等措施来实现。前者实现成本较高，而后者则相对较便宜，且容易实现。现有的产品基本上通信距离都比较小，而且实现双向收发的比较少。本文主要研究的是距离扩展射频前端的方案与硬件的实现，通过增大发射信号功率、放大接收信号提高灵敏度以及选择增益较大的天线来实现，同时实现了双向收发，最终成果可以直接应用于与IEEE802.11b/g兼容的无线通信系统中。 双向功率放大器的设计 双向功率放大器设计指标： 工作频率：2400MHz～2483MHz 最大输出功率：+30dBm（1W） 发射增益：≥27dB 接收增益：≥14dB 接收端噪声系数：< 3.5dB 频率响应：<±1dB 输入端最小输入功率门限： 集成运放LM324的波形变换电路设计 一、设计目的 1、掌握LM324的应用 2、掌握三角波产生器、加法器、滤波器、比较器的设计 二、设计原理 1、原理：LM324内部包括有四个独立的、高增益、内部频率补偿的运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。 2、LM324的特点： 1、内部频率补偿 2、直流电压增益高(约100dB) 3、单位增益频带宽(约1MHz) 4、电源电压范围宽：单电源(3—32V)、双电源(±1.5—±16V) 5、低功耗电流，适合于电池供电 6、低输入偏流、低输入失调电压和失调电流 7、共模输入电压范围宽，包括接地 8、差模输入电压范围宽，等于电源电压范围 9、输出电压摆幅大(0至VCC-1.5V) 3、LM324引脚图 4、LM324内部电路图 三、实验设备与器件 1、基本元件清单 LM324芯片、导线若干、铁丝、14脚插槽、二极管(IN4700A) 电阻： 680、1K 、2K 、3K 、10K 、47K 、20K 、30K 、100K 、1M 电位器 ：2K 、10K 、20K 、50K 电容：0.3uF 、0.001uF 、0.1uF 、10uF 电路板 1块 2、实验仪器 直流电源、双踪示波器、数字万用表、信号发生器。 四、设计要求 使用一片通用四运放芯片 LM324组成电路框图见图1(a)，实 现下述功能： 使用低频信号源产生)V (2sin 1.001t f u i π=，z f H 5000=的正弦波信号，加至加法器的输入端，加法器的另一输入端加入由自制振荡器产生的信号1o u ，1o u 如图1(b)所示，ms T 5.01=，允许1T 有±5%的误差。 功率放大器,功率放大器的特点及原理是什么? 利用三极管的电流控制作用或场效应管的电压控制作用将电源的功率转换为按照输入信号变化的电流。因为声音是不同振幅和不同频率的波，即交流信号电流，三极管的集电极电流永远是基极电流的β倍，β是三极管的交流放大倍数，应用这一点，若将小信号注入基极，则集电极流过的电流会等于基极电流的β倍，然后将这个信号用隔直电容隔离出来，就得到了电流(或电压)是原先的β倍的大信号，这现象成为三极管的放大作用。经过不断的电流及电压放大，就完成了功率放大。 功率放大器，简称“功放”。很多情况下主机的额定输出功率不能胜任带动整个音响系统的任务，这时就要在主机和播放设备之间加装功率放大器来补充所需的功率缺口，而功率放大器在整个音响系统中起到了“组织、协调”的枢纽作用，在某种程度上主宰着整个系统能否提供良好的音质输出。 一、功率放大器的特点 向负载提供信号功率的放大器，通常称为功率放大器。功率放大器工作时，信号电压和电流的幅度都比较大，因此具有许多不同于小信号放大器的特点。 l．功率放大器的效率 功串放大的实质是通过晶体管的控制作用，把电源提供给放大器的直流功率转换成负载上的交流功率。交流输出功串和直流电源功率息息相关。一个功率放大器的直流电源提供的功率究竟能有多少转换成交流输出功率呢？我们当然希望功率放大器最好能把直流功率（PE= EcIc）百分之百转换成交流输出功率（Psc＝Uscisc）实际上却是不可能的。因为晶体管自身要有一定的功率消耗，各种电路元件（电阻、变压器等）要消耗一定的功率，这就有个效率问题了。放大器的效率η指输出功率Psc与电源供给的直流动率PE之比，即通常用百分比表示： η=Psc/PE 通常用百分比表示： η=Psc/PE×100% 效率越高，表示功率放大器的性能越好。 晶休管在大信号工作条件下，工作点会上下大幅度摆动。一旦工作点跳出输入或输出特性曲线的线性区，就会出现非线性失真。所以对声频功率放大器来说，输出功率总要和非线性失真联系在一起考虑。一般声频功率放大器都有两个指标棗最大输出功率和最大不失真输 电网络实验报告 ——基于运放LM324的波形发生器 指导教师：邵定国 学 生：袁同浩 学 号： 13721244 2013-10-13 上海大学 目录 摘要 (2) 一三角波发生电路 (3) 二正弦信号 (5) 三正弦波和三角波的叠加。 (6) 四滤波环节 (8) 五比较环节 (10) 小结 (12) 附录 (13) 摘要 本文使用LM324芯片的4个集成运算放大器实现了三角波发生电路、同相加法器、二阶RC网络有源滤波器和滞回比较器。每个子电路分别使用一个运放。 首先搭建出三角波发生电路，发出频率为2K HZ峰峰值为4V的三角波，记为；然后用信号发生器发出频率为500HZ、最大值为0.1V的正弦波信号；随后将两个信号送到同相加法器得到信号；再将送入滤波器，将三角波信号滤除，得到正弦信号记为；最后将和三角波信号分别送到滞回比较器的反相端和同相端，进行比较同时输出方波信号。 一 三角波发生电路 三角波发生电路如图1所示。电阻R1和R3构成正反馈，C1和R2构成负反馈。输出电压由5.1V 的稳压管钳位。 R3 图4 三角波发生电路 记运放的同相端和反相端电压分别为：、 。当 大于 时，放大器输出端输出 ， 是稳压管电压，实际在5.6V 左右。此时电容C1被充电，电容C1上电压线性增大。反之，电容C1上的电压线性减小。所以可以从C1上取出三角波。 三角波的频率 三角波幅值 其中，是稳压管V1和V2的稳压值。按照要求，f为2kHZ。三角波幅值为2V。 取，R3=10K,R1=5.5K，C1=0.1uF。则可计算得到R2的值： 实际仿真时，进行了微调，最终R2取值4k。仿真结果如图2所示。 图 2 三角波波形 LM3886原理图： LM3886 _PCB： LM3886 3D效果图： 元器件清单： 说明封装序号0.1U R AD0.2 C14 0.1U R AD0.2 C13 0.1U R AD0.2 C12 0.1U R AD0.2 C11 0.47U RAD0.2 C4 0.47U RAD0.2 C2 0.47U RAD0.2 C3 0.47U RAD0.2 C1 0.7UH AXIAL0.6 L2 0.7UH AXIAL0.6 L1 10 AXIAL0.6 R12 10 AXIAL0.6 R11 100U RB.2/.4 C18 100U RB.2/.4 C17 10A BRIDGE-H1 DBR1 10K AXIAL0.4 R8 10K AXIAL0.4 R7 1K AXIAL0.4 R4 1K AXIAL0.4 R2 1K AXIAL0.4 R3 1K AXIAL0.4 R1 2.7 AXIAL0.5 R10 2.7 AXIAL0.5 R9 20K AXIAL0.4 R16 20K AXIAL0.4 R15 20K AXIAL0.4 R13 20K AXIAL0.4 R14 220P RAD0.2 C16 220P RAD0.2 C15 22K AXIAL0.4 R6 22K AXIAL0.4 R5 22U RAD0.2 C20 22U RAD0.2 C19 4.7U R AD0.2 C10 4.7U R AD0.2 C9 470U RB.2/.4 C8 470U RB.2/.4 C6 470U RB.2/.4 C7 470U RB.2/.4 C5 50P RAD0.2 C22 50P RAD0.2 C21 6800U RB.3/.6 C26 6800U RB.3/.6 C25 6800U RB.3/.6 C24 6800U RB.3/.6 C23 LM3886 ZIP-11V U2 LM3886 ZIP-11V U1 Output PORT2 J1 POWER FLY3 J3 SIG_INPUT PHONE J2 LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。它的内部包含四组形式完全相同的运算放大器,除电源共用外,四组运放相互独立。每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。两个信号输入端中,Vi-（-）为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+（+）为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。LM324的引脚排列见图2 由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。下面介绍其应用实例。 LM324作反相交流放大器 电路见附图。此放大器可代替晶体管进行交流放大,可用于扩音机前置放大等。电路无需调试。放大器采用单电源供电,由R1、R2组成1/2V+偏置,C1是消振电容。 放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。负号表示输出信号与输入信号相位相反。按图中所给数值,Av=-10。此电路输入电阻为Ri。一般情况下先取Ri 与信号源内阻相等,然后根据要求的放大倍数在选定Rf。Co和Ci为耦合电容。 LM324作同相交流放大器 见附图。同相交流放大器的特点是输入阻抗高。其中的R1、R2组成1/2V+分压电路,通过R3对运放进行偏置。电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4,电路输入电阻为R3。R4的阻值范围为几千欧姆到几十千欧姆。 LM324作交流信号三分配放大器 此电路可将输入交流信号分成三路输出,三路信号可分别用作指示、控制、分析等用途。 模拟电子电路实验课程设计 ——音频功率放大器的设计与实现 一、设计任务 设计并制作一个音频功率放大电路（电路形式不限），负载为扬声器，阻抗8 。要求直流稳压电源供电，多级电压、功率放大，所设计的电路满足以下基本指标： （1）频带宽度50Hz～20kHz，输出波形基本不失真； （2）电路输出功率大于8W； （3）输入阻抗：≥10kΩ； （4）放大倍数：≥40dB； （5）具有音调控制功能：低音100Hz处有±12dB的调节范围，高音10kHz 处有±12dB的调节范围； （6）所设计的电路具有一定的抗干扰能力； （7）具有合适频响宽度、保真度要好、动态特性好。 发挥部分： （1）增加电路输出短路保护功能； （2）尽量提高放大器效率； （3）尽量降低放大器电源电压； （4）采用交流220V，50Hz电源供电。 二、设计要求 正确理解有关要求，完成系统设计，具体要求如下： （1）画出电路原理图； （2）确定元器件及元件参数； （3）进行电路模拟仿真； （4）SCH文件生成与打印输出； （5）PCB文件生成与打印输出； （6）PCB版图制作与焊接； （7）电路调试及参数测量。 根据以上设计要求编写设计报告，写出设计的全过程，附上有关资料和图纸。设计报告格式请参见附录一。 三、实验原理 音频功率放大器是一种应用广泛、实用性强的电子音响设备，它主要应用于 对弱音频信号的放大以及音频信号的传输增强和处理。按其构成可分为前置放大级、音调控制级和功率放大级三部分，如图1所示。 v 图1 音频功率放大器的组成框图 1．前置放大级 音频功率放大器的作用是将声音源输入的信号进行放大，然后输出驱动扬声器。声音源的种类有多种，如传声器（话筒）、电唱机、录音机（放音磁头）、CD 唱机及线路传输等，这些声音源的输出信号的电压差别很大，从零点几毫伏到几百毫伏。一般功率放大器的输入灵敏度是一定的，这些不同的声音源信号如果直接输入到功率放大器中的话，对于输入过低的信号，功率放大器输出功率不足，不能充分发挥功放的作用；假如输入信号的幅值过大，功率放大器的输出信号将严重过载失真，这样将失去了音频放大的意义。所以一个实用的音频功率放大系统必须设置前置放大器，以便使放大器适应不同的输入信号，或放大，或衰减，或进行阻抗变换，使其与功率放大器的输入灵敏度相匹配。另外在各种声音源中，除了信号的幅度差别外，它们的频率特性有的也不同，如电唱机输出信号和磁带放音的输出信号频率特性曲线呈上翘形，即低音被衰减，高音被提升。对于这样的输入信号，在进行功率放大器之前，需要进行频率补偿，使其频率特性曲线恢复到接近平坦的状态，即加入频率均衡网络放大器。 对于话筒和线路输入信号，一般只需将输入信号进行放大和衰减，不需要进行频率均衡。前置放大器的主要功能一是使话筒的输出阻抗与前置放大器的输入阻抗相匹配；二是使前置放大器的输出电压幅度与功率放大器的输入灵敏度相匹配。由于话筒输出信号非常微弱，一般只有100μV~几毫伏，所以前置放大器输入级的噪声对整个放大器的信噪比影响很大。前置放大器的输入级首先采用低噪声电路，对于由晶体管组成的分立元件组成的前置放大器，首先要选择低噪声的晶体管，另外还要设置合适的静态工作点。由于场效应管的噪声系数一般比晶体管小，而且它几乎与静态工作点无关，在要求高输入阻抗的前置放大器的情况下，采用低噪声场效应管组成放大器是合理的选择。如果采用集成运算放大器构成前置放大器，一定要选择低噪声、低漂移的集成运算放大器。对于前置放大器的另外一要求是要有足够宽的频带，以保证音频信号进行不失真的放大。 常用的前置放大器按结构划分有五种类型： （1）单管前置放大器 （2）双管阻容耦合前置放大器 LM324四运放的应用 LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组 运放相互独立。 每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“V o”为输出端。两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端V o的信号与该输入端的相位相同。LM324的引脚排列见图2。 图 1 图2 由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。下面介绍其应用实例。 ●反相交流放大器 电路见附图。此放大器可代替晶体管进行交流放大，可用于扩音机前置放大等。电路无需调试。放大器采用单电源供电，由R1、R2组成1/2V+偏置，C1是消振电容。 放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。负号表示输出信号与输入信号相位相反。按图中所给数值，Av=-10。此电路输入电阻为Ri。一般情况下先取Ri与信号源内阻相等，然后根据要求的放大倍数在选定Rf。Co和Ci为耦合电容。 ●同相交流放大器 见附图。同相交流放大器的特点是输入阻抗高。其中的R1、R2组成1/2V+分压电路，通过R3对运放进行偏置。 电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为R3。R4的阻值范围为几千欧姆到几十千欧姆。 ●交流信号三分配放大器 此电路可将输入交流信号分成三路输出，三路信号可分别用作指示、控制、分析等用途。而对信号源的影响极小。因运放Ai输入电阻高，运放A1-A4均把输出端直接接到负输入端，信号输入至正输入端，相当于同相放大状态时Rf=0的情况，故各放大器电压放大倍数均为1，与分立元件组成的射极跟随器作用相同。 R1、R2组成1/2V+偏置，静态时A1输出端电压为1/2V+，故运放A2-A4输出端亦为1/2V+，通过输入输出电容的隔直作用，取出交流信号，形 ●有源带通滤波器 许多音响装置的频谱分析器均使用此电路作为带通滤波器，以选出各个不同频段的信号，在显示上利用发光二极管点亮的多少来指示出信号幅度的大小。这种有源带通滤波器的中心频率 ，在中心频率fo处的电压增益Ao=B3/2B1，品质因数，3dB 带宽B=1/（п*R3*C）也可根据设计确定的Q、fo、Ao值，去求出带通滤波器的各元件参数值。R1=Q/（2пfoAoC），R2=Q/（（2Q2-Ao）*2пfoC），R3=2Q/（2пfoC）。上式中，当fo=1KHz时，C取0.01Uf。此电路亦可用于一般的选频放大。 电路图中的放大电路 发布:2011-8-30|作者:——|来源:caihuiliu|查看:482次|用户关注： 电路图中的放大电路能够把微弱的信号放大的电路叫做放大电路或放大器。例如助听器里的关键部件就是一个放大器。放大电路的用途和组成放大器有交流放大器和直流放大器。交流放大器又可按频率分为低频、中源和高频；接输出信号强弱分成电压放大、功率放大等。此外还有用集成运算放大器和特殊晶体管作器件的放大器。它是电子电路中最复杂多变的电路。但初学者经常遇到的也只是少数几种较为典型的放大电路。读放大电路图时也还是按照“ 电路图中的放大电路 能够把微弱的信号放大的电路叫做放大电路或放大器。例如助听器里的关键部件就是一个放大器。 放大电路的用途和组成 放大器有交流放大器和直流放大器。交流放大器又可按频率分为低频、中源和高频；接输出信号强弱分成电压放大、功率放大等。此外还有用集成运算放大器和特殊晶体管作器件的放大器。它是电子电路中最复杂多变的电路。但初学者经常遇到的也只是少数几种较为典型的放大电路。 读放大电路图时也还是按照“逐级分解、抓住关键、细致分析、全面综合”的原则和步骤进行。首先把整个放大电路按输入、输出逐级分开，然后逐级抓住关键进行分析弄通原理。放大电路有它本身的特点：一是有静态和动态两种工作状态，所以有时往往要画出它的直流通路和交流通路才能进行分析；二是电路往往加有负反馈，这种反馈有时在本级内，有时是从后级反馈到前级，所以在分析这一级时还要能“瞻前顾后”。在弄通每一级的原理之后就可以把整个电路串通起来进行全面综合。 下面我们介绍几种常见的放大电路。 低频电压放大器 低频电压放大器是指工作频率在20赫～20千赫之间、输出要求有一定电压值而不要求很强的电流的放大器。 （1）共发射极放大电路 南昌大学实验报告 学生姓名： 学号： 专业班级： 实验类型：□验证□综合□设计□创新 实验日期： 实验成绩： 音频功率放大电路设计 一、设计任务 设计一小功率音频放大电路并进行仿真。 二、设计要求 已知条件：电源9±V 或12±V ；输入音频电压峰值为5mV ；8Ω/0.5W 扬声器；集成运算放大器（TL084）；三极管（9012、9013）；二极管（IN4148）；电阻、电容若干 基本性能指标：P o ≥200mW （输出信号基本不失真）；负载阻抗R L ＝8Ω；截 止频率f L ＝300Hz ，f H ＝3400Hz 扩展性能指标：P o ≥1W （功率管自选） 三、设计方案 音频功率放大电路基本组成框图如下： 音频功放组成框图 由于话筒的输出信号一般只有5mV 左右，通过话音放大器不失真地放大声音 信号，其输入阻抗应远大于话筒的输出阻抗；滤波器用来滤除语音频带以外的干扰信号；功率放大器在输出信号失真尽可能小的前提下，给负载R L （扬声器）提 供一定的输出功率。 应根据设计要求，合理分配各级电路的增益，功率计算应采用有效值。基于 运放TL084构建话音放大器与宽带滤波器，频率要求详见基本性能指标。功率放大器可采用使用最广泛的 OTL （Output Transformerless ）功率放大电路和OCL （Output Capacitorless ）功率放大电路，两者均采用甲乙类互补对称电路，这种功放电路在具有较高效率的同时，又兼顾交越失真小，输出波形好，在实际电路中得到了广泛的应用。 对于负载来说，OTL电路和OCL电路都是射极跟随器，且为双向跟随，它们利用射极跟随器的优点——低输出阻抗，提高了功放电路的带负载能力，这也正是输出级所必需的。由于射极跟随器的电压增益接近且小于1，所以，在OTL电路和OCL电路的输入端必须设有推动级，且为甲类工作状态，要求其能够送出完整的输出电压；又因为射极跟随器的电流增益很大，所以，它的功率增益也很大，这就同时要求推动级能够送出一定的电流。推动级可以采用晶体管共射电路，也可以采用集成运算放大电路，请自行查阅相关资料。 在Multisim软件仿真时，用峰值电压为5mV的正弦波信号代替话筒输出的语音信号；用性能相当的三极管替代9012和9013；用8 电阻替代扬声器。由于三极管（9012、9013）最大功率为500mW，要特别注意工作中三极管的功耗，过大会烧毁三极管，最好不超过400mW。如制作实物，因扬声器呈感性，易引起高频自激，在扬声器旁并入一容性网络（几十欧姆电阻串联100nF电容）可使等效负载呈阻性，改善负载为扬声器时的高频特性。 四、电路仿真与分析 黄色为输入信号，蓝色为输出信号。输出信号峰峰值放大，且波形基本不失真。 输出阻抗用8Ω电阻替代，输出功率为236mW>200mWOTL功率放大器电路设计
