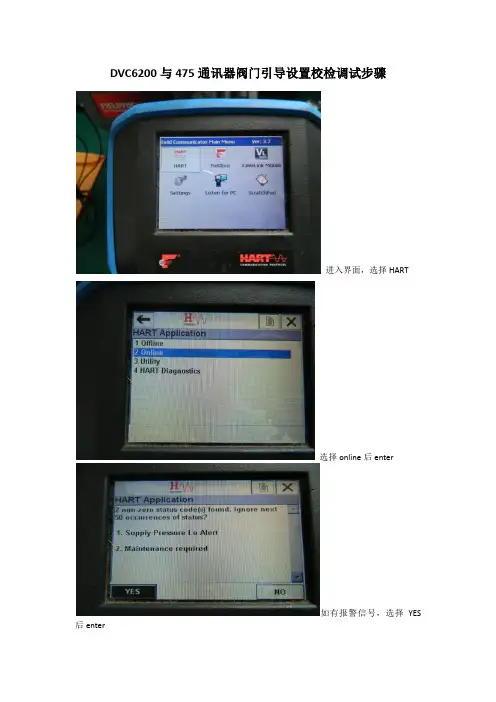

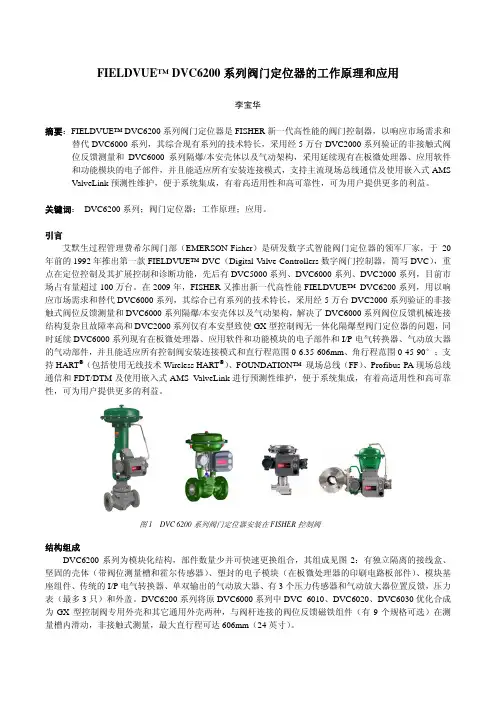

美国FISHER调节阀阀门定位器DVC6200自整定
DVC6200与475通讯器阀门引导设置校检调试步骤
进入界面，选择HART
选择online后enter
如有报警信号，选择YES 后enter
online下拉菜单选择configure（组态）后按enter
选择guided setup（引导设置）菜单后按enter
选择device setup
警告菜单选择out of
压力单位选择可任意，选择PSI
放大器类型，选择A OR C用于单作用和双作用放大器，B为反作用定位器。
选择travel control
执行器制造厂商选择fisher
ABB定位器和FISHER阀门定位器调试步骤与方法
ABB定位器和FISHER阀门定位器 调试步骤与方法 一、ABB定位器 调试步骤： 1、定位器面板设置： 2、内部接线（4根）反馈和指令线。
3、调试前的重要参数切换方式： （1）切换就地、远方。按住MODE键不要松开，再点击↑↓键可以进行切换。 （2）用（1） 的方式进入1.1（远方控制）1.2（就地控制） （3）若要实现快开，则先按住↑键再按键↓键；实现快关，则先按住↓键再按住↑键，方可完成操作。 （4）用 （1）的方式进入1.3，出现单词SENS-POS，其意思是显示调节定位器后连杆与后旋钮弧度保持在对称的范围内。 4、调试步骤 （1） P1.0：将↑↓键同时按,然后点击”ENTER”键，出现单词“LINEAR”调节角行程和直行程。 （2）P1.1：按住MODE键，点击↑↓键，进入P1.1菜单。常按ENTER键3S,然后面板显示倒数计时为0后松开，就出现自整定，直到出现完成“COMPIETE”单词。 （3）P1.4：退出（EXIT）会显示“保存”和“不保存”，按住“ENTER”3S,则保存调试，若不保存，直接按↑键，退出到“放弃”单词，然后再按住“ENTER”3S，退出。 （4）P2.3出现REVERSE单词，显示的是调节阀门和定位器的正反作用。 （5）P3.2出现CW/CCW单词，调节的是DCS和就地
定位器指令的正反作用。 （6）P3.3出现EXIT单词，意思为退出。 （7）P8.2出现DIGEET单词，则调节的是DCS和就地定位器反馈的正反作用。 以上参数为重要参数调试步骤，详情请查看说明书！ 二、FISHER阀门定位器 DVC6000调试步骤： 打开275/375手操器从主菜单（Main Menu）选择Hart应用（HART Application）从On line找到该定位器。依次进入Setup&Diag ——Detailed Setup——Mode——
ABB阀门定位器调试
ABB阀门定位器简易调试菜单 接线 +11 -12 控制信号输入端子(DC4---20mA，负载电阻 Max.410欧姆) +31 -32 位置返馈输出端子(DC4---20Ma，DCS+24V供电) 一、检查位置返馈杆的安装角度（如定位器与执行器整体供货，则已经由执行器供货商安装调试完毕，只需作检查确认，该步并非必须）： ?按住MODE键。 ?并同时点击?或?键，直到操作模式代码1.3显示出来。 ?松开 MODE键。 ?使用?或?键操作，使执行器分别运行到两个终端位置，记录两终端角度
?两个角度应符合下列推荐角度范围（最小角位移20度，无需严格对称） 直行程应用范围在 -28o--- +28o之内。 角行程应用范围在 -57o--- +57o之内。 全行程角度应不小于25o 二：菜单切换 1.切换至参数配置菜单 ?同时按住?和?键 ?点击ENTER键 ?等待3秒钟，计数器从3计数到0，松开?和?键 程序自动进入P1.0配置菜单（ 使用?和?键选择定位器安装形式为直行程或角行程。 角行程安装形式(rotary)：定位器没有返馈杆，其返馈轴与执 行器角位移输出轴同轴心, 一般角位移为90o直行程安装形式(linear)：定位器必须通过返馈杆驱动定位器 的转动轴，一般定位器的返馈杆角位移小 于60o, 用于驱动直行程阀门气动执行器。） 注意：进行自动调整之前，请确认实际安装形式是否与定位器菜单所选形式相符，因为自动调整过程中定位器对执行器行程终 端的定义方法不同，且线性化校正数据库不同，可能导致较大的非线性误差。出厂时的缺省设置为：linear 2、从配置功能菜单中选择第其它组参数
福斯LogiIQ智能定位器调试说明
福斯L o g i I Q智能定位 器调试说明 This model paper was revised by LINDA on December 15, 2012.
Logix3200IQ智能定位器调试说明 一、简介 Logix3200IQ智能定位器接受4－20mA模拟量输入，4－20mA模拟量输出。 二、定位器操作面板介绍 Logix3200IQ智能定位器就地操作面板由能够自动调校零点和满量程的QUICK-CAL快速调校按钮与可以手动操作定位器的两个点动按钮（↑和↓）以及八个DIP开关和可以调节定位器增益的旋转开关组成。 三、定位器DIP开关的设置 定位器运行之前，首先设置DIP开关，下面就每一个DIP开关的设置进行了说明 1、作用方式 作用方式分气开式（ATO）和气关式（ATC）两种，调试前根据阀门的类型进行设置。 2、阀门关闭的信号 4mA信号4mA时阀门处于全关位置，信号20mA时阀门处于全开位置 20mA信号20mA 时阀门处于全关位置，信号4mA时阀门处于全开位置 3、阀位与信号对应曲线 线性曲线（Linear）阀门位置与信号成线性关系选择曲线（Optional）选择了这个按钮，就激活了下一个DIP开关 4、可选择曲线 ％＝阀位与信号成等百分比 Custom用户自定义曲线 5、自动校准 on 每次按动QUICK-CAL按钮，定位器就自动调整参数进行调试 off每次调试时，只能根据出厂前的预设置即调节定位器增益的旋转开关的位置进行调试 无论哪一种情况，调节定位器增益的旋转开关都可以进行调节，调节完毕，不用重新进行调试，是即时生效的。 6、稳定性开关 Low－FrictionValves 适用低摩擦力调节阀 High－Friction Valves适用高摩擦力调节阀 7、备用开关 8、定位器调试方式
费希尔阀门定位器接地电极说明书
安装时DVC6200的接地电极要留意 安装对于dvc6200来说异常重要，尽管只是一个接地电极的安装，就有许多细节需要注意， 所以用户安装前一定要了解所有的注意事项，确保安装正常进行。下面对现场可用的接地电 极许多细节来进行介绍。 1、条形或管装电极 dvc6200长度8英尺(2.44m)，包含如下材料，dvc6200安装方式如下： ①电极的安装必须保证有8英尺(2.44m)的长度与土壤接触。必须埋在8英尺(2.44m)深的地下。 ②铁条或钢条电极直径为5/8英寸(15.87mm)。直径5/8英寸(15.87mm)的不锈钢条、或等效直径不小于1/2英寸(12.7mm)的有色金属条。 ③管或电线管电极的尺寸不应小于3/4英寸，若为铁质或钢质，外表面应该有镀层或其它防 腐金属涂层。 2、混凝土掩体的电极 dvc6200电极由厚度为2英寸(50.8mm)的混凝土掩体包裹，位于直接与大地接触的混凝土基 础或基座附近，其中包含1根20英尺(6.1m)以上且直径为1/2英寸(12.7mm)以上的全裸、镀 锌或其它导电性涂层的加强钢棒或钢条，或包含长度20英尺(6.1m)且型号不小于No.2 AWG(φ6.54mm)的裸露铜质导线。 3、dvc6200有效接地的建筑物金属结构。 4、dvc6200接地环 一种环绕建筑物或结构物的接地环，在地面以下深度2 1/2英尺(762mm)与大地接触，包含20英尺(6.1m)且型号不小于No.2 AWG的裸露铜质导线。若现场没有上述电极可供使用，必须 采用人工电极。 5、金属地下水管与地直接接触部分长度10英尺(3.05m)。 6、dvc6200板状电极dvc6200每个板状电极表面与外土壤的接触面积不得低于2平方 英尺(0.186平方米)；铁板或钢板电极厚度为1/4英寸(6.35mm)；有色金属电极厚度为0.06英 寸(1.52 mm)。 可靠性： 少连接无接触阀位反馈—高性能、少连接反馈系统消除了阀杆和DVC6200f 之间的物理接触。没有磨损部件，因此zui大限度地延长了循环使用寿命。耐受恶劣环境—经过现场考验的 DVC6200f 仪表采用全封装电子元件，抗振动、耐高温以及耐腐蚀性环境。防风雨接线端子 将现场接线连接和仪表的其他区域隔开。 性能： 准确而灵敏—两级定位器设计能够快速响应大的阶跃变化，并精确控制设定点的微小变化。 行程控制/压力反馈—阀位置反馈对数字阀控制器的运行至关重要。DVC6200f 可以检测阀位 反馈问题，并自动转换到 I/P 转换器模式，以保持阀运行 易于使用： 增强的安全性—DVC6200f 是一款 FOUNDATION 现场总线通信装置，可以访问回路中任何 位置的信息。这种灵活性可以降低暴露在危险环境中的风险，并能够方便地了解安装在难以 触及的位置的阀状况。缩短的调试时间—FOUNDATION 现场总线通信允许您使用各种工具
FESOO PEV智能阀门定位器说明书
FESOO PEV型智能阀门定位器说明书 中文版 赵迪 北京岳能科技股份有限公司
1 用户须知 1.1 安全指示 定位器先上电，后供气源； 产品使用过程中，不要随意的触摸； 产品必须正确安装、正确操作和正确维护。 1.2 开箱清单 PEV型智能阀门定位器； 安装配件； 用户手册； 另外订制附件，详见装箱清单。 1.3 重要信息提示 为了您能更好地应用这份说明，以及保障你在调试，运行和维修这台仪器时的安全，请注意下列符号的用途： 在安装和调试前请认真阅读此手册。 2 概述 PEV型智能阀门定位器是一种二线制现场仪表。本定位器作为气动阀门的配套控制部件，广泛运用于石油、化工、电力、冶金、轻工等领域的自动控制系统中。 PEV型智能阀门定位器接受来自控制系统的4~20mA 阀位设定信号，通过A/D 转换得到阀位设定值；同时通过位置传感器得到实际的阀位信号;两者经过控制软件的计算处理，从而控制气动执行机构的进气与排气，驱动阀位到达设定点（如图1 所示） PEV型智能阀门定位器是基于微处理器技术的高性能电/气阀门定位器，能很好地克服摩擦力和阀芯上的不平衡力，提高调节阀的响应速度，使其定位迅速准
确。它不仅完全能替代传统的电/气阀门定位器，而且可直接接入HART 协议网络，实现与控制系统的信息交换。 2.1 功能介绍 自适应功能：自动寻找阀门零点和满度，优化阀门控制参数, 提高控制精度 组态功能：可设置阀门特性曲线、动作方式、死区、行程范围、关断值、事件输出 自诊断功能：能显示输入电流值、上/下行程时间、死区、预判值等 故障模式：故障时定位器可选择全开、全关、保持、手动等模式 通讯功能：HART 协议的通讯功能 电流反馈功能：输出4~20mADC 阀位反馈信号 2.2 特点 定位精度高，达0.5%F.S 操作无需开壳，高防护等级下实现真正的就地操作 具有本质安全型防爆，性能安全可靠 结构简单，体积小，可安装在小型执行机构上 自动整定，自动诊断，阀门特性曲线可组态设定 机械零件少，抗振性能好； 可就地或远程进行参数设置； 低功耗、低耗气量、低运行成本；
电气阀门定位器YT系列电气阀门定位器智能反馈模块详细调试说明
电气阀门定位器智能信号模块 使用调试方法 一、 模块简介 （电气）阀门定位器智能模块 是新一代电气阀门定位器信号处理模 块。与电气阀门定位器 配套使用，能够提高定位器的使用性能，并为远端 控制系统提供精确的阀门开度信号。 模块采用新一代全数字技术研制，并采用全 进口元件制作，具有精度高、抗干扰能力强、工作稳定等优点。内部设计有LED 工作状态指示，可以方便的识别模块的工作状态，并可以完全免工具进行精确 调整。 如图所示，EP 端为定位器指令输入端，用于输入4?20mA 的指令信号 PTM 端接直流24V 稳压电源，如串接电流表或电流传感器， 可观察到电流变化。 电气连接
PTM 端必须接直流稳压电源，严禁使用未经整流稳压的电源。 注意事项： 推荐使用直流24V 开关稳压电源。 、使模块正常工作 当电气连接完成后，模块默认进入正常工作状态。如由于运输等原因模块反馈信号偏差超出允许范围，可参照下面的“调试方法”进行调整。 三、调试方法1．电气连接 分别在EP端和PTM端连接好4?20mA输入信号和24V直流稳压电源，并串接好电流表（或万用表直流100mA 电流档）以便观察PTM 端反馈信号电流。 注意事项：尽量不要直接连接DCS 系统调试，除非能确保DCS 系统是绝对完好，以便尽快完成智能模块的调试。 观察电流表读数：此时电流表读数应为4mA 左右至20mA 左右之间任意一个数值。 2．使模块进入调试状态 按住如上图所示最右边一个按键不放，待模块上的指示灯亮起，然后放开该按键，指示灯闪烁即表示模块已进入调试状态。 观察电流表读数：此时电流表读数应为4mA，如有偏差，可按“ + ”或“－” 键调整电流，使电流值符合要求。 3.反馈信号4mA （0%）位置调整 调整EP 端输入信号大小，使阀门处于需要反馈4mA 信号（即0％）的位置。按“+”或“－”键调整电流，使电流值符合要求，然后按一下上图所示最右边的按键。 观察电流表读数：如电流表读数从4mA 跳至8mA 左右，即表示需要反馈4mA 信号（即0％）的位置已确认完毕。模块等待反馈8mA 信号（即25％）的位置的确认。
费希尔阀门定位器讲义
费希尔定位器讲义 一．费希尔定位器的分类介绍。 二．费希尔定位器的工作原理。 三．费希尔定位器的调试及整定。 四．4200反馈快速调整的方法。 费希尔国际有限公司始于1880年，发明人是william Fisher发明了第一台泵调节器。 分类“DVC5000。DVC6000。DVC2000 DVC2000----------直行程,角行程。 行程：最大2英寸，在大的行程可以通过增加气动放大器，改变双作用。没有连接杆和连接件减少了安装零件和安装的复杂程度。里面带非接触式阀位变送器和阀位开关，阀位变送器需要单独供电。
二. 费希尔定位器的工作原理。 Fisher DVC5000/6000系列智能定位器的结构原理图如下图所示 智能定位器结构原理图：
工作原理:控制器来的控制信号经端子盒进到印刷线路板子模块，在这里被微处理器读取后经数字算法处理后转换成模拟量后送给I/P转换器。当信号改变时I/P转换器的线圈和衔铁之间的磁吸引力改变，并因此改变了喷嘴挡板间的距离进而改变了喷嘴背压，该背压经放大器放大后送给执行机构并通过执行机构改变阀杆的位置。阀行程传感器通过反馈杆感受阀杆位置的变化，并将此信号反给印刷线路板组件参与计算。当阀杆位置达到正确位置，阀杆位置信号反到印刷线路板组建，经过处理后使I/P驱动信号稳定下来，则喷嘴背压稳定下来，则到执行机构的输出力也稳定下来阀杆位置不再变化。 单作用执行机构： 将单作用正作用式数字式阀门控制器（a型气动放大器）连接到单作用执行机构上时，必须把输出口B堵死，把输出口A连接到执行机构膜盖上。在输出口B处不需要压力表，在其相应位置上改装一个带过滤网的排空管塞。 将单作用反作用式数字式阀门控制器（B型气动放大器）连接到单作用执行机构上时，必须把输出口A堵死，把输出口B连接到执行机构膜盖上。在输出口A处不需要压力表，应改装一个堵头。 双作用执行机构： 当用在双作用执行机构上时，DVC6000系列数字式阀门控制器通常采用A型气动放大器，当无输入信号时，如果气动放大器已经
几种常见阀门定位器的调校方法
几种常见阀门定位器的调校方法 阀门定位器概述 (1) 电-气阀门定位器VP200（横河）的调校说明 (2) 智能阀门定位器 AVP系列（山武）调校说明 (3) 智能阀门定位器 SIEMENS（西门子）调校说明 (7) 智能阀门定位器DVC系列（费希尔）调试说明 (27)
一、阀门定位器概述： 阀门定位器：是调节阀的主要附件，通常与气动调节阀配套使用，它接受调节器的输出信号，然后以它的输出信号去控制气动调节阀，当调节阀动作后，阀杆的位移又通过机械装置反馈到阀门定位器，阀位状况通过电信号传给上位系统。一般可分为以下三种：气动阀门定位：此阀门定位器无电路部分，一般和电-气转换器配合使用，才能实现自动控制功能。比如Pignone(化肥装置尿素单元PV-1026)、PARCOL(化肥装置尿素单元PV-1026)，由于其无法单独实现自动控制，气路繁琐，控制精度低等缺点，逐渐被淘汰。电-气阀门定位：由于其价格低廉，调校方便，输出稳定等特点，目前仍被广泛使用。比如VP200(合成氨装置甲醇洗单元和液氮洗单元)等。智能阀门定位：是目前使用最为广泛的阀门定位器，控制过程中利用智能阀门定位器可实现高品质调节，增加过程控制的精确性和稳定性。比如SIEMENS、DVC2000-6000系列、AVP100-300系列等。
二、电-气阀门定位器VP200（横河）的调校步骤： 1、检查气路、电路是否满足定位器工作要求； 2、给定12mA信号，将反馈杆调整至水平位置， 并紧固； 3、给定8mA信号，通过零位调节螺母将零位调节至对应值； 4、给定16mA信号，通过量程调节螺母将量程调节至对应值； 5、给定4mA信号，检查阀门全关位置，必要时进行微调； 6、给定20mA信号，检查阀门全开位置；必要时进行微调； 7、给定4mA（或20mA）、8mA（或16mA）、12mA、4mA（或 20mA）、16mA（或8mA）、20mA（或4mA）进行刻度验证，必要时进行微调。 说明：1、通过量程调节螺母可以改变定位器的作用方式。 2、取用8mA和12mA信号，分别调整零位和量程，是因为8mA和12mA均有上下刻度值，可以明显反应零位和量程的位置，而4mA向下下没有刻度（和20mA向上也没有刻度值），不宜采用4mA和20mA来调节零位和量程。 3、定位器调校时,必须保证阀门能够完全关闭,有时候虽然给定4mA(或20mA)信号,阀门仍然有开度。 4、气动阀门定位器和电-气阀门均属机械式阀门定位器，因此调校方法类似，不再详细介绍。
FISHER_DVC6010-new气动阀门定位器
DVC快速自动整定 “推荐DCS给定50%即12mA信号” 在对DVC定位器进行整定之前，我们首先得调整一下调整臂和反馈臂的位置。具体方法是：阀门处在相对自由的状态（定位器输出压力为0，如果有手轮的话，手轮的位置应该处在不影响阀门自由开关的位置），打开定位器反馈保护罩，用定位销（定位器里面有）将反馈臂定位在合适的位置（如果是气开门，将定位销插在A 的位置，反之则插在B的位置），松开连接臂和调整臂所连接的螺母，然后将调整臂和反馈臂的交点调整到阀门行程（阀门铭牌上的Travel值）对应的值，再拧紧连接臂和调整臂所连接的螺母，取下定位销！ 将手操器和定位器的指令线正确连接上(连接在接线盒的LOOP上，注意正负)，打开手操器，双击HART application，进入主画面，点击热键，选择Instrument Mode （仪表模式），点击OK，将光标移到Out Of Service（非工作模式）上，点击ENTER，再点击热键，返回主画面。选择Setup & Diag（设置和诊断），然后选择Calibrate （校验），再选择Auto Calib Travel（自动校验行程），选择manual，点击ENTER，稍等，然后将光标移到Digital（数字），点击ENTER，然后查看反馈臂和执行机构推杆是否成90o角，如果不是，通过选择large(10.0?), medium(1.0?), and small(0.1?) adjustments选择increase或者decrease使反馈臂和执行机构推杆成90o角，然后点击OK，稍等，然后会出现压力校验,Pressure calibration 选择Yes会再自动进行一次校验选择No 则完成校验.再三次点击OK，然后将光标移到In Service（工作模式）上，点击ENTER，再点击OK。此时改变指令信号，如果阀门动作正常，则校验完毕；如果改变指令信号，阀门不动作或只在指令为0%（4mA）和100%(20mA)时动 作，则需要更改Instrument Mode（仪表模式），具体方法是：点击热键，选择 Instrument Mode（仪表模式），点击OK，将光标移到In Service（工作模式）上，点击ENTER。 详情请参考FISHER公司的相关设备手册或煤制甲醇公司阀门定位器操作手册
福斯FLOWSERVE阀门定位器
福斯FLOWSER阀门定位器 福斯定位器配置指南 福斯（FLOWSERV阀门定位器调试方法 （锦菲特I3599429OO2）[Q-Q,6696 22933] flowserve 阀门、Flowserve 3400IQ 定位器、LOGIX500、LOGIX510、LOGIX520 D3系列 P-5 气动定位器 电动气动 数字-通用，IS和EX HART、Profibus 、Foundation 现场总线反馈机组、限位开关 比如PP5XX-HPGU-23K01-PV9DA-3Z PMV P-1700 系列阀门专为腐蚀或高温环境应用设计，其所有外部零件均由 不锈钢制造而成。P-1700 和1720 型阀门的内部零件采用不锈钢制 造，而 P-1710 和P-1730 型阀门的内部零件则采用铝制。P-1720 和P-1730 型阀 门具有超高的空气传送能力。P-1700 系列阀门专为双向操作应用设 计，不过也可通过旋动一个阀座轻松实现单向操作。不锈钢磁场外壳内的PMV I/P 转换器很容易安装在P-1700 系列阀门上。 P-1500 P-1520 P-1700 P-1720 P-1710 P-1730 Digital 具有PID 控制的2000 数字定位器 品牌Logix 说明福斯Logix 2000 是一款具有板载PID 控制的数字定位器。通信方 式为4-20mA 或Modbus。阀门上安装的PID 控制器每秒更新阀杆位置16 次，从而减少了控制系统延迟。Logix 3200IQ 数字定位器3200IQ-10-D6-M-04-40-0G-0F 3200IQ-10-D6-M-04-40-0G-00
费希尔DVC6000系列定位器的调校
费希尔DVC6000系列定位器的调校 用HART手操器进行调校： ①从On line(在线)菜单里选择Setup&Diag(设置和诊断)——Basic setup(基本设置)——Manual setup(手动设置)——Instrument Manual(仪表模式)——Out of service(非工作状态)。 ②Basic setup (基本设置)——Auto setup (自动设置)——Auto Calib Travel（自动校验行程）剩余的自动校验步骤是自动进行的。自动校验完成后，HART会提示您将仪表设置到In Service(投用状态)。 ③如果在完成基本设置和校验之后，阀门还是振荡或过调（不稳定），或响应不灵（响应缓慢），您可以Auto Setup （自动设置）菜单中Performance Tune （性能优化整定）或Stabilize/Optimize（稳定/优化）改善调试结果；其中有两种选择：Standard(标准)、Advanced(高级)。在Standard(标准)中如果阀门工作不稳定，用Decrease Response(削弱响应)来使阀门工作稳定；如果阀门响应缓慢，用Increase Response(增加响应)来使阀门响应灵敏。如果用Decrease Response或Increase Response后阀门超调还是很严重，需要选择Advanced(高级)项，除了Decrease Response(削弱响应) 和Increase Response(增加响应)，还有Decrease Damping(降低阻尼) 选择允许阀门有更多过调的阻尼值和Increase Damping(增加阻尼) 选择减少阀门过调的阻尼值。 ④对于FISHER DVC6000系列数字阀门定位器，典型的安装调试方式为：从On line(在线)菜单里选择Setup&Diag(设置和诊断)——Basic setup(基本设置) ——Auto setup (自动设置) ——Setup Wizard(设置诀窍)，首先是选择所调试的执行机构制造商或执行机构型号，如果在Setup Wizard(设置诀窍)中没有列出，就选择Other（其它）来作为执行机构制造商或执行机构型号，被提示设定的参数如下：Actuator Type（执行机构类型）选项如下：Spring&Diaphragm（弹簧膜片式）、Piston Double－acting without spring（无弹簧双作用气缸式）、Piston
阀门定位器原理与调节
阀门定位器原理与调节第一章气动阀门定位器 气动阀门定位器的原理图如下：（气关阀正作用） 气动阀门定位器实物图如下：
气动阀门定位器是按力平衡原理设计工作的，其工作原理方框见上图所示，它是按力平衡原理设计和工作的。 如图上图所示当通入波纹管的信号压力增加时，使杠杆2绕支点转动，档板靠近喷嘴，喷嘴背压经放大器放大后，送入薄膜执行机构气室，使阀杆向下移动，并带动反馈杆（摆杆）绕支点转动，连接在同一轴上的反馈凸轮（偏心凸轮）也跟着作逆时针方向转动，通过滚轮使杠杆1绕支点转动，并将反馈弹簧拉伸、弹簧对杠杆2的拉力与信号压力作用在波纹管上的力达到力矩平衡时仪表达到平衡状态。此时，一定的信号压力就与一定的阀门位置相对应。 以上作用方式为正作用，若要改变作用方式，只要将凸轮翻转，A向变成B向等，即可。 所谓正作用定位器，就是信号压力增加，输出压力亦增加；所谓反作用定位器，就是信号压力增加，输出压力则减少。要改变正反作用，Fisher的阀只需要把里面的调节盘拨到另一侧即可。 一台正作用执行机构只要装上反作用定位器，就能实现反作用执行机构的动作；相反，一台反作用执行机构只要装上反作用定位器，就能实现正作用执行机构的动作。 至于气开阀，由于是在膜盒下面通气，需要将如图中的凸轮反转。
第二章电气阀门定位器 由于现在DCS在现场使用越来越多，很多控制器都是使用了中控系统的控制器，所以中控到现场的都是4-20mA的电信号，到现场又需要阀动作的比较快。 虽然阀门定位器由最初的气/气阀门定位器、电/气阀门定位器发展到现在的数字阀门定位 器、区域总线阀门定位器，但它们的基本原理和主要功能都没有大的改变。 定位器中基本自控元件介绍--电/气转换器原理 随着仪表技术的发展，气动仪表领域已逐步被电动仪表和计算机控制所占领，现在只有在一些特 殊的场合还在使用气动仪表，作为仪表中的阀门附件“定位器”也由原来的气动阀门（P/P）定
智能阀门定位器调试方法
数字式阀门控制器校准规程 1.目的：用于数字式阀门控制器检测/校准 2.范围：FieldVueDVC5000系列 3.技术参数和性能指标 3.1独立线性度：±0.5% 20mA DC 3.2模拟输入信号：4 ~ 3.3最小控制电流： 4.0mA 3.4最大电压：30V DC 3.5仪表电源：12~30V DC 4.校验基本条件 4.1环境温度：-40~80℃ 4.2输出压力：0.4~6.2bar 4.3气源压力：6.9 bar 5.校验所需设备： 6.工作原理： 当输入信号增大，去I/P转换器的驱动信号增大。使得I/P转换器的线圈和衔铁之间的磁吸引力增加，于是档板使喷嘴节流，即增大了喷嘴压力。喷嘴压力送去气动中继器子模块的输入模片。当喷嘴压力增大时，气动中继器的模片组件移动，使得阀芯去打开供气口和关闭排气口，以增加送去执行机构的输出压力，增大的输出压力使得执行机构阀杆向下移动。阀行程传感器通过反馈连杆感受阀杆的位置变化，阀行程传感器与印刷电路板组件子模块电信号相连。阀杆继续向下移动直至达到正确的阀杆位置。 4-20mA
7.调校DVC5000型：使用HART手操器连接到数字式阀门控制器时，回路必须串联大于 250Ω的电阻器。 7.1仪表模式：为了设置和校准仪表Instrument Mode (仪表模式)必须设成Out Of Service (不参与服务)，并按ENTER(F4)。 7.2初始位置： 7.2.1根据制定的执行机构类型和尺寸自动选择适当的组态参数。从Online(在线菜单) →Main menu（主菜单）→Initial Set-up（初始化设置）→Auto Setup（自动设置）→Setup Wizard（设置诀窍）,Out Of Service,如果本仪表之执行机构的制造厂名没未列入，则选Other（其它）→Enter. 7.2.1.1 执行机构类型：Single Acting(单作用)或Double Acting（双作用）→Enter. 7.2.1.2 Rotary(旋转)或Sliding Stem（滑杆）→Enter. 7.2.1.3 无气源时Close(阀关) Open（阀开）. 7.2.1.4 7.2.1.5 Counter Clock Wise(逆时针)或Clock Wise（(顺时针)。 7.2.1.6输入仪表气源压力。 7.2.1.7 整定参数值（灵敏度）。 7.2.1.8 确定工厂缺省数据是否用于初始位置。选择Yes，DVC5000系列工厂缺省值设定。 选择No，各设置参数保留它们原先的值。设置诀窍Setup Wizard 完成后，按OK回到自动 设置（Auto Setup）菜单。 7.3 自动校准行程： 7.3.1 Auto Calib Travel（自动校准行程）自动标定仪表行程。标定程序利用阀门与执行 机构的停止点作为0%与100%标定点。如果在完成自动设置和自动标定后，阀看起来有点不 稳或不灵敏，可以通过Auto Setup菜单选择Sta-bilize/Optimize来改善运行状况。详见 稳定/优化（Stabilize /Optimize）。 8.调校DVC6000型：使用HART手操器连接到数字式阀门控制器时，回路必须串联大于 250Ω的电阻器。 8.1仪表模式：为了设置和校准仪表Instrument Mode (仪表模式)必须设成Out Of Service (不参与服务)，并按ENTER(F4)。 8.2自动设置： 8.2.1根据制定的执行机构类型和尺寸自动选择适当的组态参数。从Online (在线菜单) Setup&Diag（设置与诊断）Setup （基本设置）Auto Setup（自动设置）Setup Wizard（设置诀窍）。 8.2.1.1 压力单位。 8.2.1.2 Actuator Setup(执行机构设置)如果本仪表之执行机构的制造厂名没未列入，则选Other（其它）。同7.2.1.2相同。 7.2.1.3 Relay Adjust。
FISHER(费希尔)3582系列电气阀门定位器的调整
FISHER(费希尔)3582系列 电气阀门定位器的调整 调校机具准备：标准仪DRUCK TRX-II工业过程校验仪、压力模块、手动低压发生泵；步话机两台；活动扳手若干把；十字一字螺丝刀各若干把；管用密封生胶带。 调校人员准备：操作员A在上位计算机记录实时数据发布测试指令，操作员B现场调试操作，操作员C作现场记录回复。 调校步骤:插好压力模块与DRUCK TRX-II的信号连接线。开DRUCK TRX-II 电源，DRUCK TRX-II设置为压力测试量模式。 1．零位调整 零位调整的目的是为了保证定位器各部件处于正确的工作位置。零位调整的过程如下： ⑴将执行机构行程调到中间位置，将转臂上的0位对准定位器箱体上的0位刻线，然后使行程销与转臂垂直，全行程值与转臂上刻度对应。注意：阀杆行程小于1～1/8英寸（29mm）时行程销也必须在1～1/8刻线处。 ⑵将喷嘴锁母松开，顺时针拧喷嘴定位器到头，然后反时针拧2周固定。 ⑶解除定位器上所有负荷，将定位器的输出，连到执行机构的输入。 ⑷将输入信号与定位器相连，首先输入中间值。比如：3582系列定位器3～15psig(0.2～1.0bar)信号范围时输入9 psig（0.6bar），然后给定位器供气。注意：正常工作时，挡板必须正对喷嘴，保证挡板不移动，不扭曲。 ⑸将挡板打到推板上刻度的零位，输出压力也应为中间值，若不是，松开挡板螺钉，并调整使其输出压力达到中间值然后锁紧。 ⑹将挡板转到正作用象限刻度10处，输出压力也应为中间值，若不是，调整波纹管螺栓，使其输出压力达到中间值然后锁紧。 ⑺将挡板转到反作用象限刻度10处，输出压力也应为中间值，若不是，调整推板螺栓，使其输出压力达到中间值然后锁紧。 ⑻重复⑸、⑹、⑺检查挡板是否正对喷嘴。若不是，重新调整喷嘴和挡板，直到零位达到。为行程调整做好准备。
福斯Logix3200IQ智能定位器调试说明
Logix3200IQ智能定位器调试说明 一、简介 Logix3200IQ智能定位器接受4－20mA模拟量输入，4－20mA模拟量输出。 二、定位器操作面板介绍 Logix3200IQ智能定位器就地操作面板由能够自动调校零点和满量程的QUICK-CAL快速调校按钮与可以手动操作定位器的两个点动按钮（↑和↓）以及八个DIP开关和可以调节定位器增益的旋转开关组成。 三、定位器DIP开关的设置 定位器运行之前，首先设置DIP开关，下面就每一个DIP开关的设置进行了说明 1、作用方式 作用方式分气开式（ATO）和气关式（ATC）两种，调试前根据阀门的类型进行设置。 2、阀门关闭的信号 4mA 信号4mA时阀门处于全关位置，信号20mA时阀门处于全开位置 20mA 信号20mA时阀门处于全关位置，信号4mA时阀门处于全开位置 3、阀位与信号对应曲线 线性曲线（Linear）阀门位置与信号成线性关系 选择曲线（Optional）选择了这个按钮，就激活了下一个DIP开关 4、可选择曲线 ％＝阀位与信号成等百分比 Custom 用户自定义曲线 5、自动校准 on 每次按动QUICK-CAL按钮，定位器就自动调整参数进行调试 off 每次调试时，只能根据出厂前的预设置即调节定位器增益的旋转开关的位置进行调试无论哪一种情况，调节定位器增益的旋转开关都可以进行调节，调节完毕，不用重新进行调试，是即时生效的。 6、稳定性开关 Low－FrictionValves 适用低摩擦力调节阀 High－Friction Valves 适用高摩擦力调节阀 7、备用开关 8、定位器调试方式 Auto 定位器自动调试 Jog 手动调试，用户可以根据需要手动确定阀门的100％的位置 四、手动点动调试 首先将调校DIP开关拨到Jog位置，用户只能手动设置满量程，不能设置全关位，阀门全关位为默认状态。当DIP开关拨到Jog位置时，定位器的二极管的状态为黄－红－红－绿。此时用户再用Jog按钮↑↓手动调节阀门至所期望的100％，阀门到位后，同时按↑和↓按钮，这时阀门自动进行调整，等调整结束后二极管的状态回到黄－红－红－绿，再重新进行100％的设定，设定完成后，同时按↑和↓按钮，阀门进行自动调整。调整完毕后，二极管的状态以绿色开始。这表明手动调试完成，定位器正常。 五、就地手动操作 QUICK-CAL按钮和↑和↓三个按钮同时按住三妙钟，二极管的状态黄－绿－红－红，此时松开三个按钮，就可以用↑和↓进行阀门开关操作。按QUICK-CAL按钮即可退出手动操作，恢复自动状态。
费希尔阀门定位器的功能说明
一、dvc6200功能说明 适用的执行机构： 反馈杆角度：土40到t 20°（“大于t 20°时，通过角度放大连接机构实现。） 旁路操作：自动/手动开关(仅适用于单作用执行机构) 供气压力：140至700 kPa(1.4至7.0 kgf/cm2) 单作用执行机构和双作用执行机构 直行程执行机构 控制信号输入：4-20 mA直流信号 输入阻抗：AVP80型*大3000/20mADC 输出特性：线性 空气消耗： 4((N)/分钟(140 kPa(1.4 kgf/cm2)时的大值) 5((N)/分钟(280 kPa(2.8 kgf/cm2)时的大值) 6(Ny分钟(500kPa(5.0kgf/cm2)时的大值) 10(N)/分钟(400 kPa(4.0 kgf/cm2)时的大值，对双作用执行机构而言) 大供气流量：140 kPa(1.4 kgf/cm2)时为110L(N)/分钟；400 kPa(4.0 kgf/cm2)时为250L(N)/分钟(对双作用执行机构而言) 输出平衡压力：55+5%(仅限双作用执行机构) 雷电保护：浪涌电压峰值:12 kV；浪涌电流峰值:1000A 震动允许值：dvc6200执行机构上装有标准安装组件时:2G(5至400 Hz) 环境温度：-40°C至+80*C 环境湿度限制：相对湿度为:10%至90% 二、dvc6200使用、维修方便： ①自动设定其自动设定软件是一个全自动配置程序。与其它品牌的dvc6200不同,SVP3000 Alphaplus无需外部设备。执行基本配置不需要电脑或专用通讯器,按-下开关便可运行程序。 ②适用各种应用情况的*佳设定： 强制全关当输入信号低于0.5%时,dvc6200将源通过旁路施加到执行器机构,保证阀门可靠地全关。 同时适用于单作用执行机构和双作用执行机构：借助双作用放大器,SVP可以安装在双作用执行机构上。 适用于直行程执行机构 “注:需要通信、诊断、分程等功能，可选用dvc6200定位器。
ABB阀门定位器调试
A B B阀门定位器调试 GE GROUP system office room 【GEIHUA16H-GEIHUA GEIHUA8Q8-
ABB阀门定位器简易调试菜单 接线 +11 -12 控制信号输入端子(DC4---20mA，负载电阻 Max.410欧姆) +31 -32 位置返馈输出端子(DC4---20Ma，DCS+24V供 电) 一、检查位置返馈杆的安装角度（如定位器与执行器整体供货，则已经由执行器供货商安装调试完毕，只需作检查确认，该步并非必须）： ?按住MODE键。 ?并同时点击?或?键，直到操作模式代码1.3显示出来。 ?松开 MODE键。 ?使用?或?键操作，使执行器分别运行到两个终端位置，记录两终端角度
?两个角度应符合下列推荐角度范围（最小角位移20度，无需严格对称） 直行程应用范围在 -28o--- +28o之内。 角行程应用范围在 -57o--- +57o之内。 全行程角度应不小于25o 二：菜单切换 1.切换至参数配置菜单 ?同时按住?和?键 ?点击ENTER键 ?等待3秒钟，计数器从3计数到0，松开?和?键 程序自动进入P1.0配置菜单（ 使用?和?键选择定位器安装形式为直行程或角行程。 角行程安装形式(rotary)：定位器没有返馈杆，其返馈轴与执 行器角位移输出轴同轴心, 一般角位移为90o直行程安装形式(linear)：定位器必须通过返馈杆驱动定位器 的转动轴，一般定位器的返馈杆角位移小于 60o, 用于驱动直行程阀门气动执行器。） 注意：进行自动调整之前，请确认实际安装形式是否与定位器菜单所选形式相符，因为自动调整过程中定位器对执行器行程终 端的定义方法不同，且线性化校正数据库不同，可能导致较大的非线性误差。出厂时的缺省设置为：linear 2、从配置功能菜单中选择第其它组参数
福斯阀门定位器调试步骤
福斯阀门定位器 调试方法 1、手自动切换（切换到手动），按上下按钮，然后按STATUS，FUNC，出现O O serric(执行离线状态)，按OK3秒，左上角□在闪，表示离线（手动状态）。 2、自动整定，按上下按钮，选择CATIBRATE，出现FUNC。再按AUTOCAL，FUNC。按START TUNE，按OK，出现…，再按OK，出现…，再按OK，出现…，按OK，出现rotating，再按OK。 3、修改电流值和定位器显示，按上下按钮，然后按Setup回到Func，再按Curr range回到Func。选择0％-20mA Func 选择0％-0mA Ok 选择100％-4mA func 选择100％-_mA OK 4.手自动切换（切换到自动），按上下按钮，然后按STATUS回到FUNC，出现In serrice(执行离线状态)，按OK秒，左上角□取消闪动，表示在线（自动状态）。 5、退出，按↑↓调节，REND Func，Pos Func 之后返回主界面。 6、手动点动调试
首先将调校DIP开关拨到Jog位置，用户只能手动设置满量程，不能设置全关位，阀门全关位为默认状态。当DIP 开关拨到Jog位置时，定位器的二极管的状态为黄－红－红－绿。此时用户再用Jog按钮↑↓手动调节阀门至所期望的100％，阀门到位后，同时按↑和↓按钮，这时阀门自动进行调整，等调整结束后二极管的状态回到黄－红－红－绿，再重新进行100％的设定，设定完成后，同时按↑和↓按钮，阀门进行自动调整。调整完毕后，二极管的状态以绿色开始。这表明手动调试完成，定位器正常。 7、就地手动操作 QUICK-CAL按钮和↑和↓三个按钮同时按住三妙钟，二极管的状态黄－绿－红－红，此时松开三个按钮，就可以用↑和↓进行阀门开关操作。按QUICK-CAL按钮即可退出手动操作，恢复自动状态。
Fisher定位器
一：DVC6000 简介 DVC6000 系列数字式阀门定位器是可以通讯的，基于微处理器的电—气转换仪表，除了把电流信号转换成气动输出压力这一标准功能之外，DVC6000 系列数字式阀门定位器使用HART 通讯协议可以很容易的访问对于过程操作的至关重要的信息，在控制阀上或现场接线盒处通过HART 通讯器，或者在中控室里通过个人计算机或操作台，很容易的获取现场控制阀的重要运行信息。 使用IBM 兼容的PC 机或275HART 手操器可以对DVC6000 系列数字式阀门控制器进行多种操作，可以获取软件版本等级，信息串，位号等一般信息，也可以获取诊断信息以帮助你查找问题的原因，还可以组态输出输入参数，对阀门控制器进行校验。DVC6000 是为直接取代安装在阀门上的标准的气动或电气阀门定位器而设计的。 二：可供配置; DVC6010 型 ----- 用于直行程控制阀 DVC6020 型 ----- 用于旋转式及长行程直行程执行机构 DVC6030 型 ----- 用于纵向旋转式控制阀。 三：技术指标 1、输入信号模拟信号输入：4-20m A , 对于模拟量控制，要求在仪表端子处获得 的最小电压必须是10.5 伏直 流电，对于HART 通讯，最小电压时11伏直流电. 最小控制电流4m A, 不致引起微处理器重新启动的最小电流 3.5 m A 最大电压30V 过载电流保护，输入线路限制了电流，以防止内部损坏。反极性保护：逆向回路电流不会导致仪表损坏。
2、输出信号：为执行机构要求的气动信号，最大可到到气源压力的百分之九十五。 最小范围0.4bar (6PSi) 最大范围9.5 bar (140PSi) 3、独立线性度 输出范围的正负0.75％ 4、电磁兼容性，能满足现场具有电磁干扰的释放等级为B 级的抗扰性。 5、工作环境温度限制，-40 °C ---85 °C 6、阀杆行程，最大0-102mm (4 英寸) 最小0-9.5mm(3/8 英寸) 四：安装为避免由于过程压力的突然释放或零部件的爆裂引起的人身伤害和财产损失，在安装定位器之前应该注意以下几点; 1、断开向仪表提供的气源压力，电源或控制信号的一切操作线路，确保执行机 构不会突然打开或关闭，对操作工况或人身造成危害。 2、使用旁路阀或完全关闭工艺过程把阀门与过程压力隔离开，打开导淋释放积 聚的压力介质。 3、排空执行机构的加载压力并完全释放执行机构弹簧的预紧力 4、采用锁定步骤，确保你在操作时以上的措施继续有效。如上步骤采取后，可 以进行安装，如果行程超过 2 英寸，就要加长反馈臂， 五：HART375 进行校验 1、首先了解一下键的功能及几个常用英文单词的含义，热键，如果 HART 已经与设备相连，则显示热键菜单，这个菜单允许你进行如下几个动作。 1、改变仪表模式， 2、改变控制模式。 3、改变保护模式。 4、改变整定参数以
