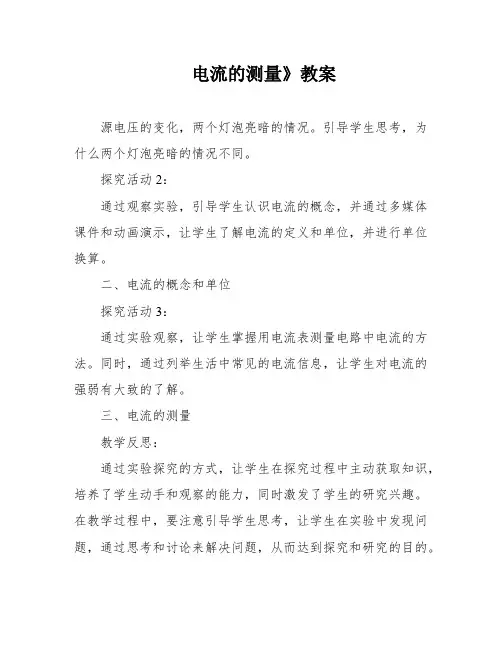

《电流的测量》教案
《电流的测量》教案(总6页) -CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
电流的测量教案
教学过程设计
《电流的测量》导学案
见《导学测评》P12 第4节电流的测量 1.描述电流的强弱,记住电流的单位和符号。 2.重点:说出电流表的用途、符号、使用方法,会用电流表测电流。 3.通过正确使用电流表,正确读数,培养严谨的科学态度、实事求是的作风和与他人合作的精神。 一、电流的强弱 1.电荷的定向移动形成电流,电流是表示电流强弱的物理量,在国际单位制中,电流的单位是安培,简称安,符号 A 。1 A =103mA=106μA。 2.房间灯泡中的电流约为0.2 A=200 mA=200000 μA。 二、电流的测量 3.观察电流表,你可以获得哪些信息? (1)电流表的标志: A 。 (2)在电路图中的符号:。 (3)有三个接线柱:“-”接线柱、“0.6 A”接线柱、“3 A”接线柱。 (4)量程和分度值:实验室用的电流表有两个量程,0~0.6 A量程,分度值为0.02 A;0~3 A 量程,分度值为0.1 A。 4.电流表的用法,电流表在使用时应注意哪些问题?阅读课本并回答。 (1)校零:检查电流表的指针是否对准零刻度线。 (2)连接:电流表必须串联在电路里,即需要测量哪一段电路的电流,电流表就得与这一段电路串联。电流应从电流表的正接线柱流入,从负接线柱流出。 (3)被测电流的大小不能超过电流表的量程。 (4)绝不允许不经用电器直接把电流表接到电源两极上。 (5)选择量程:实验室用电流表测量电流时,先选大量程,用开关试触,若被测电流在0.6 A~3 A则可以直接测量,若被测电流小于0.6 A则应换用小的量程进行测量。 (6)电流表的使用要做到“一不二要三看清”。“一不”是指不超量程;“二要”是指电流表要串联在电路中,电流要从正接线柱流入,从负接线柱流出;“三看清”是指看清所选量程,看清分度值,看清指针的位置。 5.电流表读数的步骤: (1)明确所选电流表的量程; (2)确定电流表的分度值; (3)接通电流后看看表针向右共偏过了多少个小格,这样就知道电流是多大了。 1.小组合作,按要求连接实物图。
电流的测量教学反思
《电流的测量》教学反思 惠农中学马丽 今天我上了《电流的测量》一课，课堂上与学生配合得很好，发言讨论时气氛热烈，达到了预期的教学效果，教学目标也得到了体现，是一堂比较成功的科学探究课。下面是我个人对这节课反思。 一、深挖教材明确教学目标，达到良好的教学效果 在备课时我做到认真研究教材，查找与《电流的测量》一课相关的教学资料，确定了这节课的知识目标、技能目标、情感目标，我也从中感受到以后每次备课都要把握好教学目标，这样才能找准教学的方向。 二、将抽象知识生活化，体现从“生活走向科学”的教学理念 电流这个概念比较抽象，虽然生活中常用到，但学生并不了解，所以我们定位于要把这节课的内容拉近学生的生活。本节课中教师首先展示灯泡在一节电池做电源和两节电池做电源的电路，注重培养学生用科学眼光来观察周围事物的兴趣、态度和意识。让学生从视觉上感受灯泡的亮度，从而分析灯泡的亮度不同的原因是通过灯泡的电流的强弱不同造成的。由此引出电流的强弱这一物理意义。 三、激发学生的兴趣让学生参与知识形成的过程，培养学生的探究能力 电流表的使用是本节课的重点也是难点，所以本节课采取学生自学，老师通过投影作对比实验来辅助学生理解记忆知识点，通过错误的使用现象来激发学生学习的兴趣并提高他们对知识的严谨的态度。 在突破重难点时设计了不同节数电池做电源的实验测量电流的大小，让学生感受到灯泡亮时有电流通过，且灯泡越亮通过灯泡的电流越大，让学生从测量的数据上真正的接受电流真的有大小之分这一事实，从而激发同学的探究兴趣，满足了学生的探究欲望，培养了学生的探究精神，在这个试验中充分体现了教师的主导作用。从学生回答问题的踊跃性，实验的专注性来看，学生的兴趣始终在课堂上，学生在这种和谐的充满活力的课堂中，自主参与课堂教学，思维和动手能力得以发展，潜能得到充分挖掘，知识掌握更为牢固，让孩子真正动了起来，达到了良好的教学效果。
变频器中几种典型的在线电压电流检测方案设计
变频器中几种典型的在线电压电流检测方案设计 1. 前言 变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置, 其最主要的特点是具有高效率的驱动性能及良好的控制特性。简单地说变频器是通过改变电机输入电压的频率来改变电机转速的。从电机的转速公式可以看出，调节电机输入电压的频率f，即可改变电机的转速n。目前几乎所有的低压变频器均采用图1所示主电路拓扑结构。 部分1为整流器，作用是把交流电变为直流电，部分2为无功缓冲直流环节，在此部分可以采用电容作为缓冲元件，也可用电感作为缓冲元件。部分3是逆变器部分，作用是把直流电变为频率可调整的三相交流电。中间环节采用电容器的这种变频器称之为交直交电压型变频器，这种方式是目前通用型变频器广泛应用的主回路拓扑。本文将重点讨论这种结构在电压、电流检测设计中应注意的一些问题。变频器在运行过程中为什么要对电压、电
流进行检测呢？这就需要从电机的结构和控制特性上说起： ①三相异步电动机的转矩是由电机的磁通与转子内流过电流之 间相互作用而产生的，在额定频率下，如果电压一定而只降低频率，那么磁通就过大，磁回路饱和，严重时将烧毁电机。因此，频率与电压要成比例地改变，即改变频率的同时控制变频器输出电压，使电动机的磁通保持一定，避免弱磁和磁饱和现象的产生。 ②变频器运行中，过载起动电流为额定电流的1.2~1.5倍；过流保护为额定电流的2.4~3倍（根据不同性质的负载要求选择不同的过流保护点）；另外还有电流闭环无跳闸、失速防止等功能都与变频器运行过程中的电流有关。 ③为了改善变频器的输出特性，需要对变频器进行死区补偿，几种常用的死区补偿方法均需检测输出电流。 ④电动机在运转中如果降低指令频率过快，则电动状态将变为发电状态运行，再生出来的能量贮积在变频器的直流电容器中，由于电容器的容量和耐压的关系，就需要对电压进行及时、准确地检测，给变频器提供准确、可靠的信息，使变频器在过压时进行及时、有效的保护处理。同时变频器上电过程、下电过程都需要判断当前直流母线电压的状态来判断程序下一步的动作。 鉴于电压、电流检测的重要性，在变频器设计中采用对电压、电流进行准确、有效检测的方法是十分必要的。下面分别就几种方法进行探讨。 2.在线测量电压的几种方案设计
人教版初中物理九年级上册第4节电流的测量导学案
第4节电流的测量 【学习目标】 1.识记电流是有强弱的以及电流的单位。 2.说出电流表的使用方法并会读数。 3. 通过灯泡的明亮程度，间接地分析电路中电流的强弱。 4.在电流表的读数中，培养严谨的科学态度。 【学习重点】电流表的使用。 【学习难点】如何进行“试触”。 【预习检测】 1.电流是怎么形成的？ 2.如何判断电流的方向？ 3、测量电流的仪器是________，符号________；电流的基本单位是________，符号________，常见的得电流单位还有________，5mA=________A=________uA。 4、电流表是用来测量电流的仪器，它应该______（选填“串联”或“并联”）在电路中，它相当于一根细导线，对电流的阻碍作用很小，电流表接线应______________，电流表量程一般是_______。 【共同探究】 探究点一电流 1、动手后讨论：同一个小灯泡，先后接入一节干电池和两节干电池不同的电源下，比较小灯泡的亮度有何不同。 ①小灯泡为什么会亮？②哪个电路中的小灯泡更亮一些？为什么？ 由此我们可以得出什么结论： 2、怎样表示电流的强弱 ①电流是表示的物理量，通常用字母代表，它的单位是，简称，符号是． ②其他常用的电流单位是、． ③1mA= A；1μA= A． ④讨论生活中常见的用电器的电流： 探究点二电流表 1、认识电流表，并学会读数。 ①请同学们认真观察电流表的结构，并填空。表座上有个接线柱，分别标有“____”，“____”和“____”。这证明此表有个量程.不同的量程下，每一小格所电表的电流值各是多少呢？我们知道电流是有“正”“负”极的，那么电流表是否也有“正”“负”极之分呢？如果有，三个接线柱中的_____可能是正极，_______可能是负极。 思考：我们利用电流表怎样才能准确读出数据呢？ ②学会读数：讨论：课本113页第3题，尝试进行读数。 请讨论并总结“怎样在电流表上读数”，写在下面横线上，看那组最完善最快完成。 ⑴______________________⑵_________________⑶________________________
15.4电流的测量(教案)
§15.4 电流的测量 【教学目标】 （一）知识与技能 1、知道电流的单位及单位换算。 2、知道电流表的用途和符号。 3、记住并理解电流表的使用方法及读数方法。 （二）过程与方法 通过学生实验培养学生使用电学仪器的技能和良好习惯。 （三）情感态度价值观 培养学生的动手能力及合作能力，使学生逐步形成严谨的科学态度与协作精神。 【教学重点】 电流概念的建立、电流表的使用方法。 【教学难点】 电流表的使用方法，包括实物接线和读数。 【课前准备】 ,电流表一只多媒体课件 【教学时间】1课时 【教学过程】 （一）引入新课 师：我们知道，小灯泡发光是因为有电流持续通过小灯泡。下面请同学看老师的实验，仔细观察现象。 教师演示实验：这是一个由电池、灯泡、开关、导线构成的电路，当闭合开关时，同学们看到了什么？说明了什么？（生：灯泡发光，电路中有了电流.）师：你看到电流了吗？你怎么知道电路中有了电流？（生：电流倒是没看见，但灯泡发光了.）教师增加干电池的节数，学生观察小灯泡的亮、暗。师：看到了什么现象？（生：灯泡的明亮程度不一样，学生讨论，为什么？）教师小结：灯泡越亮表明电路中的电流越强，灯泡越暗表明电路中的电流越弱，即是说电流有强弱。 课题：15.4电流的测量 （二）进行新课 （一）电流的强弱 师：同学们请翻开书P45，了解如何表示电流的强弱？电流的单位是什么？知道一些常见的用电器中的一些电流。（学生看书） 学生回答：
1、电流的强弱用电流表示，其符号是I。 2、电流的基本单位是安培，简称“安”，符号是A；常用的单位还有mA和uA。换算关系：1mA=103A，1A=106uA。 学生练习：手电筒电流大约为200mA=______A。雷电电流可达2X105 A=__ _mA=__ _uA （二）电流的测量 师：给每个小组发一个电流表，学生观察。 1、认真观察，认识电流表。 学生观察电流表实物，教师提醒学生注意观察的顺序，记录有价值的信息准备交流。（学生讨论交流，教师引导总结。） 生：电流表上有一个标志符号A，电流表表盘上有一排均匀刻度。 生：电流表的刻度有两种标度。 生：电流表上有三个接线柱。标有“-”、“0.6”和“3”三个接线柱。 师：哪位同学能告诉我，三个接线柱分别表示什么？电 流表的刻度为什么会有两种标度？（生：“0.6”和“3”是 “+”接线柱，因为电流有方向，“+”和“-”接线柱告诉我 们，电流应该从“+”接线柱流进电流表，从“-”接线柱流 出电流表。生：两种标度是因为电流表有两个量程。一个是 “0—0.6A，分度值为0.02A。一个是0—3A，分度值是0.1A） 2、学生练习读数：当电流表所接的量程为０－０.6A时电流表的示数为_________A 当电流表所接的量程为０－3A时电流表的示数为_________A 3、电流表的正确使用： 师：学生看书P46，归纳出电流表的使用方法并进行实验，并量小灯泡的电流。 1：电流表必须和被测的用电器串联；（串联接入） 2：电流必须从“+”接线柱流进去；“-”接线柱流出来；（“＋”进“—”出） 3：不要超过电流表的量程；（在无法知道电流的强度时，要采用“试触”的办法）（不超量程） 4：任何情况下都不能使电流表直接连到电源的两极上。（勿接电源） 4、实验： 演示实验：用电流表测一测前面电路中电流的大小。 学生实验：物理课本47页： （1）按照图15.4-5甲所示的电路图连接电路，测量这种情况下电路中的电流。 （2）如图15.4-5乙所示，改变电流表在电流中的位置，测量这种情况下电路中的电流。 （3）比较电流表两次示数是否有变化。 （三）学习小结
功率评课稿
《电功率》听课记录及评课稿 执教班级：三(2)班执教时间：2014年12月25日 一、复习导入 1、老师①什么叫电功它的两个单位是什么？换算关系 ②电流做功的实质？ ③如何测电功？ [评：教师根据学生的回答情况进行适时适度的点评] 2、看漫画（课件） 做功的快慢与做功多少和时间都相关 [评：学生很兴奋，并进行积极的思考] 3、电流通过电风扇半小时做功72000j，洗衣机2分钟做12000j ①电流通过哪个 做功多？②哪个做功快 [评：教师让学生通过计算类比的方法引出课题，给学生的印象较深] 二、新授过程： 1、电功率 ①定义：单位时间内电流所做的功---电功率 ②意义：电功率是表示电流做功快慢的物理里 ③公式：p=w/t=u·i（电功率电压和电流的乘积） ④单位：瓦特（w）千瓦（kw） 1kw=1000w [评：较具体，强调单位的一致，同一导体，同一时间]。 例题：一盏电灯连在220v的电路中，电流为68ma，求：电功率？若通过100h做功是 多少焦耳？多少千瓦时？ [评：此题是很好的，引导同学们注意单位一致] 2、额定功率： 演示实验：让同学观察灯泡的亮暗 在不同电压下，灯泡的亮度是不一样的 [评：让同学来观察灯泡的亮度引入额定功率] 额定电压：用电器正常工作时的电压 额定功率：用电器在额定电压下的功率 [评：应着重强调额定电压和额定功率都是固定的，是由厂家给的] 实际电压和实际功 率：???? 小结：???? 巩固练习：灯泡上标有“6v 3w”的字样，接在8v的电压上，问灯泡的额定电压 是，额定功率是：。联一个的电阻才能使灯泡正常发 光。 [评：本人认为此题后面的问题难度有点大，但是可以让同学们扩展知识很有帮 助] 评课： 总体感觉这节课能算一节好课，主要表现在： 1、能灵活运用课件进行教学 2、在课堂教学中能启发和引导学生进行思考、讨论。 3、教学重难点较突出，该讲的都讲了 4、从学生的课堂反应及巩固习题看，课堂效果是很好的 值得商讨：
