铝合金基本状态代号
铝合金基本状态代号：
F 自由加工状态适用于在成型过程中，对于加工硬化和热处理条件特殊要求的产品，该状态产品的力学性能不作规定（不常见）
O 退火状态适用于经完全退火获得最低强度的加工产品（偶尔会出现）
H 加工硬化状态适用于通过加工硬化提高强度的产品，产品在加工硬化后可经过（也可不经过）使强度有所降低的附加热处理（一般为非热处理强化型材料）
W 固熔热处理状态一种不稳定状态，仅适用于经固溶热处理后，室温下自然时效的合金，该状态代号仅表示产品处于自然时效阶段（不常见）
T 热处理状态(不同于F、O、H状态) 适用于热处理后，经过（或不经过）加工硬化达到稳定的产品。T代号后面必须跟有一位或多位阿拉伯数字（一般为热处理强化型材料）我们常见的非热处理强化型铝合金后面的状态代号一般是字母H加两位数字。
如1100 H14。下面简单介绍以下状态代号的含义内容。
字母H后面一般跟两位数字：第一位数字表示的就是加工硬化处理的方法。H后面的第一位数字有：1，2，3，4
即H1* H1*表示单纯加工硬化处理
H2* H2*表示加工硬化及不完全退火
H3* H3*表示加工硬化及稳定化处理
H4* H4*表示加工硬化及涂漆处理
第二位数字表示的就是材料所达到的硬化程度。
H后面的第二位数字有：1，2，3，4，5，6，7，8，9
既H*1 0与2之间的硬度
H*2 1/4硬
H*3 2与4之间的硬度
H*4 1/2硬H*5 4与6之间的硬度
H*6 3/4硬H*7 6与8之间的硬度
H*8 全硬状态H*9 超硬状态
（H后面跟三个数字的情况不多，只有几个。H111表示最终退火后又进行了适量的加工硬化。H112表示适用于热加工成型的产品。H116表示含镁量≥4.0%的5***系合金制成的产品.）
我们常见的热处理强化型铝合金后面的状态代号一般是字母T加添加一位或多位阿拉伯数字表示T的细分状态在T后面添加0—10的阿拉伯数字，表示细分状态（称作TX状态）。T后面的数字表示对产品的热处理程序。T0 固溶热处理后，经自然时效再通过冷加工的状态。
适用于经冷加工提高强度的产品。
T1 由高温成型过程冷却，然后自然时效至基本稳定的状态。适用于由高温成型过程冷却后，不再进行冷加工（可进行矫直、矫平，但不影响力学性能极限）的产品。
T2 由高温成型过程冷却，经冷加工后自然时效至基本稳定的状态。适用于由高温成型过程冷却后，进行冷加工、或矫直、矫平以提高强度的产品。
T3 固溶热处理后进行冷加工，再，经自然时效至基本稳定的状态。适用于在固溶热处理后，进行冷加工、或矫直、矫平以提高强度的产品。
T4 固溶热处理后自然时效至基本稳定的状态。适用于固溶热处理后，不在进行冷加工（可进行矫直、矫平，但不影响力学性能极限）的产品。
T5 由高温成型过程冷却，然后进行人工时效的状态。适用于由高温成型过程冷却后，不经过冷加工（可进行矫直、矫平，但不影响力学性能极限），予以人工时效的产品。
T6 由固溶热处理后进行人工时效的状态。适用于由固溶热处理后，不再进行冷加工（可进行矫直、矫平，但不影响力学性能极限）的产品。
T7 由固溶热处理后进行人工时效的状态。适用于由固溶热处理后，为获取某些重要特性，在人工时效时，强度在时效曲线上越过了最高峰点的产品。
T8 固溶热处理后经冷加工，然后进行人工时效的状态。适用于经冷加工、或矫直、矫平以提高产品强度的产。
T9 固溶热处理后人工时效，然后进行冷加工的状态。适用于经冷加工提高产品强度的产品。
T10 由高温成型过程冷却后，进行冷加工，然后进行人工时效的状态。适用于经冷加工、或矫直、矫平以提高产品强度的产品。T状态及TXXX状态（消除应力状态外）在TX状态代号后面再添加一位阿拉伯数字（称作TXX 状态），或添加两位阿拉伯数字（称作TXXX状态），表示经过了明显改变产品特性（如力学性能、抗腐蚀性能等）的特定工艺处理的状态。
T42 适用于自O或F状态固溶热处理后，自然时效达到充分稳定状态的产品，也适用于需方对任何状态的加工产品热处理后，力学性能达到了T42状态的产品。
T62 适用于自O或F状态固溶热处理后，进入人工时效的产品，也适用于需方对任何状态的加工产品热处理后，力学性能达到了T62状态的产品。
T73 适用于固溶热处理后，经过时效以达到规定的力学性能和抗应力腐蚀性能指标的产品T74 与T73状态定义相同。该状态的抗拉强度大于T73状态，但小于T76状态。
T76 与T73状态定义相同。该状态的抗拉强度分别高于T73、T74状态，抗应力腐蚀断裂性能分别低于T73、T74状态，但其抗剥落腐蚀性能仍较好。
T7X2 适用于自O或F状态固溶热处理后，进行人工时效处理，力学性能及抗腐蚀性能达到了T7X状态的产品。T81 适用于固溶热处理后，经1%左右的冷加工变形提高强度，然后进行人工时效的产品。T87 适用于固溶热处理后，经7%左右的冷加工变形提高强度，然后进行人工时效的产品。消除应力状态在上述TX或TXX或TXXX状态代号后面添加“51”、或“510”、或“511”或“52”或“54”表示经历了消除应力处理的产品状态代号。
TX51 TXX51 TXXX51 适用于固溶热处理或自高温成型过程冷却后，按规定量进行拉伸的厚板、轧制或冷精整的棒材以及模锻件、锻环或轧制环，这些产品拉伸后不再进行矫直。厚板的永久变形量为1.5%~3%；轧制或冷精整棒材的永久变形量为1%~3%；模锻件锻环或轧制环的永久变形量为1%~5%。挤制棒、型和管材的永久变形量为1%~3%；拉制管材的永久变形量为1.5%~3%。
TX511 TXX511 TXXX511 适用于固溶热处理或自高温成型过程冷却后，按规定量进行拉伸的挤制棒、型和管材，以及拉制管材，这些产品拉伸后可微略行矫直以符合标准公差。
TX52 TXX52 TXXX52 适用于固溶热处理或自高温成型过程冷却后，通过压缩来消除应力，以产生1%~5%，永久变形量的产品。
TX54 TXX54 TXXX54 适用于在终锻模内通过冷整形来消除应力的模锻件。T6，固溶处理（淬火），人工时效
T62，由退火或F状态固溶处理，人工时效
T61是一种特殊热处理状态，要求其强度低于T6。T61，没见过。
铝合金系列简介
铝合金系列简介 铝合金概述：铝合金是工业中应用最广泛的一类有色金属结构材料，在航空、航天、汽车、机械制造、船舶及化学工业中已大量应用。随着近年来科学技术以及工业经济的飞速发展，对铝合金焊接结构件的需求日益增多，使铝合金的焊接性研究也随之深入。铝合金的广泛应用促进了铝合金焊接技术的发展，同时焊接技术的发展又拓展了铝合金的应用领域，因此铝合金的焊接技术正成为研究的热点之一。 纯铝的密度小（ρ=2.7g/cm3），大约是铁的1/3，熔点低（660℃），铝是面心立方结构，故具有很高的塑性（δ:32~40%，ψ:70~90%），易于加工，可制成各种型材各种型材、板材。抗腐蚀性能好；但是纯铝的强度很低，退火状态σb 值约为8kgf/mm2，故不宜作结构材料。通过长期的生产实践和科学实验，人们逐渐以加入合金元素及运用热处理等方法来强化，这就得到了一系列的铝合金。添加一定元素形成的合金在保持纯铝质轻等优点的同时还能具有较高的强度，σb 值分别可达24～60kgf/mm2。这样使得其“比强度”（强度与比重的比值σb/ρ）胜过很多合金钢，成为理想的结构材料，广泛用于机械制造、运输机械、动力机械及航空工业等方面，飞机的机身、蒙皮、压气机等常以铝合金制造，以减自重。采用铝合金代替钢板材料的焊接，结构重量可减轻50%以上。铝合金密度低，但强度比较高，接近或超过优质钢，塑性好，可加工成各种型材，具有优良的导电性、导热性和抗蚀性，工业上广泛使用，使用量仅次于钢。铝合金分两大类：铸造铝合金，在铸态下使用；变形铝合金，能承受压力加工。可加工成各种形态、规格的铝合金材。主要用于制造航空器材、建筑用门窗等。铝合金按加工方法可以分为形变铝合金和铸造铝合金。形变铝合金又分为不可形变铝合金、不可热处理强化型铝合金和可热处理强化型铝合金。不可热处理强化型不能通过热处理来提高机械性能，只能通过冷加工变形来实现强化，它主要包括高纯铝、工业高纯铝、工业纯铝以及防锈铝等。可热处理强化型铝合金可以通过淬火和时效等热处理手段来提高机械性能，它可分为硬铝、锻铝、超硬铝和特殊铝合金等。一些铝合金可以采用热处理获得良好的机械性能，物理性能和抗腐蚀性能。 铸造铝合金按化学成分可分为铝硅合金，铝铜合金，铝镁合金，铝锌合金和铝稀土合金，其中铝硅合金又有简单铝硅合金（不能热处理强化，力学性能较低，铸造性能好），特殊铝硅合金（可热处理强化，力学性能较高，铸造性能良好）。 铝合金的分类
铝合金的牌号、状态和性能解析
1铝的基本特性与应用范围 铝是元素周期表中第三周期主族元素，原子序数为13，原子量为26.9815。 铝具有一系列比其他有色金属、钢铁、塑料和木材等更优良的特性，如密度小，仅为2.7 g / cm3，约为铜或钢的1/3；良好的耐蚀性和耐候性；良好的塑性和加工性能；良好的导热性和导电性；良好的耐低温性能，对光热电波的反射率高、表面性能好；无磁性；基本无毒；有吸音性；耐酸性好；抗核辐射性能好；弹性系数小；良好的力学性能；优良的铸造性能和焊接性能；良好的抗撞击性。此外，铝材的高温性能、成型性能、切削加工性、铆接性以及表面处理性能等也比较好。因此，铝材在航天、航海、航空、汽车、交通运输、桥梁、建筑、电子电气、能源动力、冶金化工、农业排灌、机械制造、包装防腐、电器家具、日用文体等各个领域都获得了十分广泛的应用，下表列出了铝的基本特性及主要应用领域。 铝的基本特性及主要应用领域
3 变形铝合金分类、牌号和状态表示法 3. 1变形铝合金的分类 变形铝合金的分类方法很多，目前，世界上绝大部分国家通常按以下三种方法进行分类。 ⑴按合金状态图及热处理特点分为可热处理强化铝合金和不可热处理强化铝合金两大类。不可热处理强化铝合金（如：纯铝、Al-Mn、Al-Mg、Al-Si系合金）和可热处理强化铝合金（如：Al-Mg-Si、Al-Cu、Al-Zn-Mg 系合金）。 ⑵按合金性能和用途可分为：工业纯铝、光辉铝合金、切削铝合金、耐热铝合金、低强度铝合金、中强度铝合金、高强度铝合金（硬铝）、超高强度铝合金（超硬铝）、锻造铝合金及特殊铝合金等。 ⑶按合金中所含主要元素成分可分为：工业纯铝（1×××系），Al-Cu合金（2×××系），Al-Mn合金（3×××系），Al-Si合金（4×××系），AL-Mg合金（5×××系），Al-Mg-Si合金（6×××系），Al-Zn-Mg合金（7×××系），Al-其它元素合金（8×××系）及备用合金组（9×××系）。 这三种分类方法各有特点，有时相互交叉，相互补充。在工业生产中，大多数国家按第三种方法，即按合金中所含主要元素成分的4位数码法分类。这种分类方法能较本质的反映合金的基本性能，也便于编码、记忆和计算机管理。我国目前也采用4位数码法分类。 3. 2中国变形铝合金的牌号表示法 根据GB/T16474 —1996“变形铝及铝合金牌号表示方法”，凡化学成分与变形铝及铝合金国际牌号注册协议组织（简称国际牌号注册组织）命名的合金相同的所有合金，其牌号直接采用国际四位数字体系牌号，
国际标准和国外的铝及铝合金状态代号简介
1.5.2 国际标准和国外的铝及铝合金状态代号简介 1.5.2国际标准和国外的铝及铝合金状态代号简介 目前各主要工业国家通用的变形铝及铝合金的状态代号和铸造铝合金（包括铝锭）的状态代号，基本上是以美国国家标准ANSI H35.1（M）《铝合金牌号和状态代号》为基础的，而ANSI标准的这个状态代号系统是引用美国铝业协会（AA）的状态代号系统。因此，凡适合此标准的状态代号均在美国铝业协会注册登记。 各国所用的铝及铝合金的状态代号，有的是完全采用AA系统的表示方法，有的是采取改编或补充的方式。我国已于1996年对变形铝及铝合金的状态代号采用了国际通用的表示方法。据统计，采用这类铝及铝合金状态代号系统的国家还有：澳大利亚、奥地利、加拿大、捷克、丹麦、德国、芬兰、法国、希腊、爱尔兰、冰岛、意大利、日本、卢森堡、马尔他、荷兰、挪威、葡萄牙、瑞典、瑞士、西班牙、英国和美国。另外，国际标准化组织（ISO)、欧洲标准(EN)和欧洲空间结构材料协会(AECMA)也基本采用这类铝及铝合金状态代号系统。可见，其应用范围十分广泛。现将国际标准和主要工业国家的变形铝及铝合金状态代号汇总于表1-13，铸造铝合金状态代号汇总于表1-14。 美国ANSI H35.1（M）《铝合金牌号和状态代号》的标准中包括变形和铸造铝合金两部分，但状态代号“H”，仅用于变形铝合金。现对其简介如下： 变形铝合金的状态代号，是在合金牌号后面用短横线来连接这两部分。状态代号由基础状态代号加数字组成。基础状态代号用字母F，O，H，W，T表示，后接的一位或几位数字，表示基础状态的再细分。 基础状态代号采用的字母： F 制造状态：不规定力学性能，不特别控制工艺过程。 O退火状态：为获得最低的强度。 O1高温退火后缓慢冷却。 O2机械热处理：为超精细成形用。 O3均匀化处理。 H 加工硬化状态（仅对变形产品）：H后面通常连接二位或多位数字，其中第一位数字（表示基本处理状态）：1一单纯加工硬化； 2一加工硬化及不完全退火； 3一加工硬化及稳定化处理，仅适用子加工硬化后在室温下逐渐时效软化的合金； 4一加工硬化及喷、涂层处理。 第二位数字（表示加工硬化程度）： 1一约1/8硬化；2一约1/4硬化；4一约1/2硬化； 6一约3/4硬化；8一完全硬化；9一超硬化（特殊用途）； 3，5，7一表示半成品状态。 第三位数字：表示两位数字状态的改变。 例如：代号H34，表示加工硬化及稳定化处理，1/2硬化。 代号Hx x5，表示加工硬化，用于焊管。 W 固溶处理状态：是一种不稳定状态，仅适用于固溶处理后在室温自然时效的合金，只有能具体指出自然时效的时间才使用这种符号，例如，WI/2h（小时）。 T 热处理后的稳定化状态（不同于F，O或H状态）：可进行（或不进行）补充的加工硬化。在T字母的后面总是连接着一位或几位数字。其中 第一位数字（表示基本处理状态）： 1一由高温成形过程冷却，然后自然时效至基本稳定的状态。 2一由高温成形过程冷却，经冷加工后自然时效至基本稳定的状态。 3一固溶处理后进行冷加工，再经自然时效至基本稳定的状态。 4一固溶处理后自然时效至基本稳定的状态。 5一由高温成形过程冷却，然后进行人工时效的状态。
6铝合金性能及介绍
铝合金基本情况 6061铝合金属热处理可强化合金，具有良好的可成型性、可焊接性、可机加工性能，同时具有中等强度，在退火后仍能维持较好的强度。6061铝合金的主要合金元素是镁与硅，并形成Mg2Si相。若含有一定量的锰与铬，可以中和铁的坏作用；有时还添加少量的铜或锌，以提高合金的强度，而又不使其抗蚀性有明显降低；导电材料中还有少量的铜，以抵销钛及铁对导电性的不良影响；锆或钛能细化晶粒与控制再结晶组织；为了改善可切削性能，可加入铅与铋。6061铝合金的熔化温度在582~652℃，老牌号为LD30。 6061铝合金板带材厚度及力学性能（GB/T 3380-2006）
6061铝合金棒材尺寸及力学性能(GB/T 3191-2010) 2.典型用途 一、板带的应用广泛应用于装饰、包装、建筑、运输、电子、航空、航天、兵器等各行各业。 二、航空航天用铝材用于制作飞机蒙皮、机身框架、大梁、旋翼、螺旋桨、油箱、壁板和起落架支柱，以及火箭锻环、宇宙飞船壁板等。 三、交通运输用铝材用于汽车、地铁车辆、铁路客车、高速客车的车体结构件材料，车门窗、货架、汽车发动机零件、空调器、散热器、车身板、轮毂及舰艇用材。 四、包装用铝材全铝易拉罐制罐料主要以薄板与箔材的形式作为金属包装材料,制成罐、盖、瓶、桶、包装箔。广泛用于饮料、食品、化妆品、药品、香烟、工业产品等包装。 五、印刷用铝材主要用于制作PS版，铝基PS版是印刷业的一种新型材料，用于自动化制版和印刷。 六、建筑装饰用铝材铝合金因其良好的抗蚀性、足够的强度、优良的工艺性能和焊接性能，主要广泛用于建筑物构架、门窗、吊顶、装饰面等。如各种建筑门窗、幕墙用铝型材、铝幕墙板、压型板、花纹板、彩色涂层铝板等。
常用的铝合金牌号与状态
常用的铝合金牌号与状态 生产铝箔铝板所使用的铝及铝合金牌号，一般是根据产品用途的要求，以及生 产设备的能力来选定。铝箔常用的合金有1050、1100、1200、1145、8011、3003、3005等。高纯铝一般用来制作电解电容器铝箔、化学器皿、电解槽；工业纯铝一般制作电力电容器箔、电缆包复、民用等铝箔；防锈铝一般是作为制造飞机旋翼等的蜂窝铝箔结构。铝箔的状态有H18 H22、H24 H26 O态。 1、变形铝及铝合金的牌号表示方法：采用四位字符来表示，第一位数字表示 铝及铝合金的组别，第二位数字（字母）表示原始纯铝或铝合金的改型 情况，最后两位数字用以标识同一组中不同的铝合金或表示铝的纯度。 铝及铝合金的组别分类表表2
2、常用变形铝及铝合金状态代号：基础状态分为5种，如表3所示 基础状态代号、名称及说明与应用表表3 H代号的细分状态：在字母H后面添加两位阿拉伯数字（称作HXX 3、 状态），或三位阿拉伯数字（称作HXXX犬态）表示H的细分状态。
3.1、H后面的第一位数字表示获得该状态的基本处理程序，如下所示： H1—单纯加工硬化状态。适用于未经附加热处理，只经加工硬化即获得所需强度的状态。 H2-加工硬化及不完全退火的状态。适用于加工硬化程度超过成品规定要求 后，经不完全退火，使强度降低到规定指标的产品。 H3-加工硬化及稳定化处理的状态。适用于加工硬化后经低温热处理或由于加工过程中的受热作用致使其力学性能到达稳定的产品。H3状态仅适用于在室温 下逐渐时效软化（除非经稳定化处理）的合金。 H—加工硬化技涂漆处理的状态。适用于加工硬化后，经涂漆处理导致了不完 全退火的产品。 3.2、H后面的第二位数字表示产品的加工硬化程度。数字8表示硬状态。0状态表示全软状态。对于0状态和HX8状态之间的状态，应在HX代号后分别添加从1到7的数字来表示，在HX后面添加数字9表示比HX8加工硬化程度更大的超硬状态。各种HXX细分状态代号及对应的加工硬化程度如表4所示：
铝合金的牌号、状态、性能与应用.

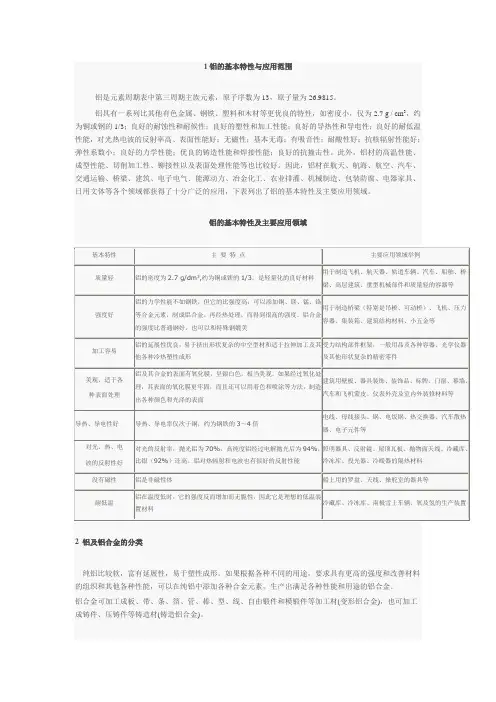

常用铝合金的牌号、状态和性能 1铝的基本特性与应用范围 铝是元素周期表中第三周期主族元素，原子序数为13，原子量为26.9815。 铝具有一系列比其他有色金属、钢铁、塑料和木材等更优良的特性，如密度小，仅为2.7 g / cm3，约为铜或钢的1/3；良好的耐蚀性和耐候性；良好的塑性和加工性能；良好的导热性和导电性；良好的耐低温性能，对光热电波的反射率高、表面性能好；无磁性；基本无毒；有吸音性；耐酸性好；抗核辐射性能好；弹性系数小；良好的力学性能；优良的铸造性能和焊接性能；良好的抗撞击性。此外，铝材的高温性能、成型性能、切削加工性、铆接性以及表面处理性能等也比较好。因此，铝材在航天、航海、航空、汽车、交通运输、桥梁、建筑、电子电气、能源动力、冶金化工、农业排灌、机械制造、包装防腐、电器家具、日用文体等各个领域都获得了十分广泛的应用，下表列出了铝的基本特性及主要应用领域。 铝的基本特性及主要应用领域
2 铝及铝合金的分类 纯铝比较软，富有延展性，易于塑性成形。如果根据各种不同的用途，要求具有更高的强度和改善材料的组织和其他各种性能，可以在纯铝中添加各种合金元素，生产出满足各种性能和用途的铝合金。 铝合金可加工成板、带、条、箔、管、棒、型、线、自由锻件和模锻件等加工材(变形铝合金)，也可加工成铸件、压铸件等铸造材(铸造铝合金)。 纯铝—1×××系，如1000合金 非热处理型合金Al-Mn系合金—3×××系，如3003合金 Al-Si系合金—4×××系，如4043合金变形铝合金Al-Mg系合金—5×××系，如5083合金 Al-Cu系合金—2×××系，如2024合金 热处理型合金Al-Mg-Si系合金—6×××系，如6063合金铝及Al-Zn-Mg系合金—7×××系，如7075合金铝合金Al-其它元素—8×××系，如8089合金 纯铝系 非热处理型合金Al-Si系合金，如ZL102合金 Al-Mg系合金，如ZL103合金 铸造铝合金Al-Cu-Si系合金，如ZL107合金 Al-Cu-Mg-Si系合金，如ZL110合金 热处理型合金Al-Mg-Si系合金，如ZL104合金 Al-Mg-Zn系合金，如ZL305合金
全面解读八大系列铝及铝合金特性
全面解读八大系列铝及铝合金特性 铝材的比重较轻，在成型时的回弹较小，强度比较高，接近或超过优质钢，塑性好，产品成形较复杂时，较不锈钢更易控制，具有优良的导电性、导热性和抗蚀性，且目前铝材的表面处理工艺阳极氧化、拉丝、喷砂等已经很成熟，铝材在手机上的使用也非常的多。 根据铝合金按加工方法可以分为变形铝合金和铸造铝合金，铝及铝合金的编号主要分为八个系列。 合金牌号表示方法 国际牌号(用四位阿拉伯数字,现常用表示方法): 1XXX 表示为99%以上的纯铝系列,如1050、1100 2XXX 表示是铝-铜合金系列,如2014 3XXX 表示是铝-锰合金系列,如3003 4XXX 表示是铝-硅合金系列,如4032 5XXX 表示是铝-镁合金系列,如5052 6XXX 表示是铝-镁-硅合金系列,如6061、6063 7XXX 表示是铝-锌合金系列如7001 8XXX 表示是上述以外的合金体系 一系 在所有系列中1000系列属于含铝量最多的一个系列，纯度可以达到99.00%以上。1000系列铝板根据最后两位阿拉伯数字来确定这个系列的最低含铝量，比如1050系列最后两位阿拉伯数字为50，根据国际牌号命名原则，含铝量必须达到99.5%以上方为合格产品。 一系的铝成形性、表面处理性良好，在铝合金中其耐蚀性最佳。其强度较低，纯度愈高其强度愈低。
手机上常用的到的有1050、1070、1080、1085、1100，做简单挤压成型（不做折弯），其中1050和1100可以做化学打沙、光面、雾面，法线效果,有较明显的材料纹路，着色效果好；1080和1085镜面铝常用来做亮字、雾面效果，无明显材料纹路。 一系的铝材都相对较软，主要用来做装饰件或内饰件。 二系 特点是硬度较高，但耐蚀性不佳，其中以铜原属含量最高，2000系列铝合金代表2024、2A16、2A02。2000系列铝板的含铜量在3-5%左右。 2000系列铝棒属于航空铝材，作为构造用材使用，目前在常规工业中不常应用。

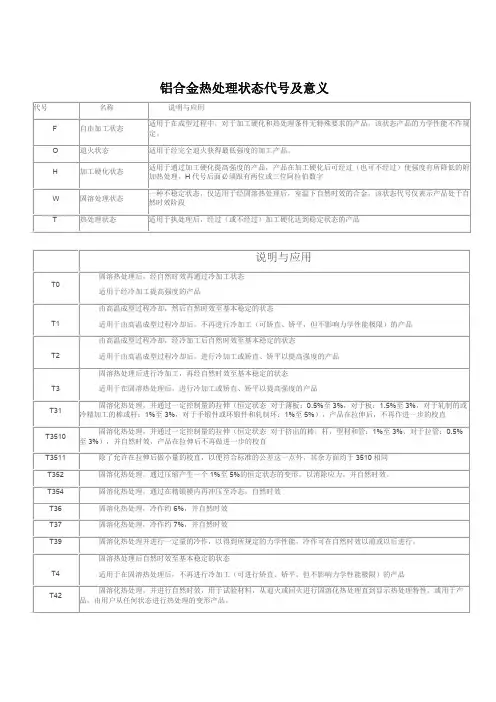

铝合金基本状态代号
铝合金基本状态代号： F 自由加工状态适用于在成型过程中，对于加工硬化和热处理条件特殊要求的产品，该状态产品的力学性能不作规定（不常见） O 退火状态适用于经完全退火获得最低强度的加工产品（偶尔会出现） H 加工硬化状态适用于通过加工硬化提高强度的产品，产品在加工硬化后可经过（也可不经过）使强度有所降低的附加热处理（一般为非热处理强化型材料） W 固熔热处理状态一种不稳定状态，仅适用于经固溶热处理后，室温下自然时效的合金，该状态代号仅表示产品处于自然时效阶段（不常见） T 热处理状态(不同于F、O、H状态) 适用于热处理后，经过（或不经过）加工硬化达到稳定的产品。T代号后面必须跟有一位或多位阿拉伯数字（一般为热处理强化型材料）我们常见的非热处理强化型铝合金后面的状态代号一般是字母H加两位数字。 如1100 H14。下面简单介绍以下状态代号的含义内容。 字母H后面一般跟两位数字：第一位数字表示的就是加工硬化处理的方法。H后面的第一位数字有：1，2，3，4 即H1* H1*表示单纯加工硬化处理 H2* H2*表示加工硬化及不完全退火 H3* H3*表示加工硬化及稳定化处理 H4* H4*表示加工硬化及涂漆处理 第二位数字表示的就是材料所达到的硬化程度。 H后面的第二位数字有：1，2，3，4，5，6，7，8，9 既H*1 0与2之间的硬度 H*2 1/4硬 H*3 2与4之间的硬度 H*4 1/2硬H*5 4与6之间的硬度 H*6 3/4硬H*7 6与8之间的硬度
H*8 全硬状态H*9 超硬状态 （H后面跟三个数字的情况不多，只有几个。H111表示最终退火后又进行了适量的加工硬化。H112表示适用于热加工成型的产品。H116表示含镁量≥4.0%的5***系合金制成的产品.） 我们常见的热处理强化型铝合金后面的状态代号一般是字母T加添加一位或多位阿拉伯数字表示T的细分状态在T后面添加0—10的阿拉伯数字，表示细分状态（称作TX状态）。T后面的数字表示对产品的热处理程序。T0 固溶热处理后，经自然时效再通过冷加工的状态。 适用于经冷加工提高强度的产品。 T1 由高温成型过程冷却，然后自然时效至基本稳定的状态。适用于由高温成型过程冷却后，不再进行冷加工（可进行矫直、矫平，但不影响力学性能极限）的产品。 T2 由高温成型过程冷却，经冷加工后自然时效至基本稳定的状态。适用于由高温成型过程冷却后，进行冷加工、或矫直、矫平以提高强度的产品。 T3 固溶热处理后进行冷加工，再，经自然时效至基本稳定的状态。适用于在固溶热处理后，进行冷加工、或矫直、矫平以提高强度的产品。 T4 固溶热处理后自然时效至基本稳定的状态。适用于固溶热处理后，不在进行冷加工（可进行矫直、矫平，但不影响力学性能极限）的产品。 T5 由高温成型过程冷却，然后进行人工时效的状态。适用于由高温成型过程冷却后，不经过冷加工（可进行矫直、矫平，但不影响力学性能极限），予以人工时效的产品。 T6 由固溶热处理后进行人工时效的状态。适用于由固溶热处理后，不再进行冷加工（可进行矫直、矫平，但不影响力学性能极限）的产品。 T7 由固溶热处理后进行人工时效的状态。适用于由固溶热处理后，为获取某些重要特性，在人工时效时，强度在时效曲线上越过了最高峰点的产品。 T8 固溶热处理后经冷加工，然后进行人工时效的状态。适用于经冷加工、或矫直、矫平以提高产品强度的产。 T9 固溶热处理后人工时效，然后进行冷加工的状态。适用于经冷加工提高产品强度的产品。
铝合金牌号介绍
铝合金牌号介绍 一、1000系列代表1050106010701000系列铝板又被称为纯铝板，在所有系列中1000系列属于含铝量最多的一个系列。纯度可以达到99.00%以上。由于不含有其他技术元素，所以生产过程比较单一，价格相对比较便宜，是目前常规工业中最常用的一个系列。目前市场上流通的大部分为1050以及1060系列。1000系列铝板根据最后两位阿拉伯数字来确定这个系列的最低含铝量，比如1050系列最后两位阿拉伯数字为50，根据国际牌号命名原则，含铝量必须达到99.5%以上方为合格产品。我国的铝合金技术标准(gB/T3880-2006)中也明确规定1050含铝量达到99.5%.同样的道理1060系列铝板的含铝量必须达到99.6%以上。 二、2000系列铝板代表2A16（LY16）2A06（LY6）2000系列铝板的特点是硬度较高，其中以铜原属含量最高，大概在3-5%左右。2000系列铝板属于航空铝材，目前在常规工业中不常应用。我国目前生产2000系列铝板的厂家较少。质量还无法与国外相比。目前进口的铝板主要是由韩国和德国生产企业提供。随着我国航空航天事业的发展，2000系列的铝板生产技术将进一步提高。 三、3000系列铝板代表300330033A21为主。又可以称为防锈铝板我国3000系列铝板生产工艺较为优秀。3000系列铝板是由锰元素为主要成分。含量在1.0-1.5之间。是一款防锈功能较好的系列。常规应用在空调，冰箱，车底等潮湿环境中，价格高于1000写列，是一款较为常用的合金系列。 四、4000系列铝板代表为4A014000系列的铝板属于含硅量较高的系列。通常硅含量在 4.5-6.0%之间。属建筑用材料,机械零件,锻造用材,焊接材料;低熔点,耐蚀性好产品描述:具有耐热、耐磨的特性 五、5000系列代表5052.5005.5083.5A05系列。5000系列铝板属于较常用的合金铝板系列，主要元素为镁，含镁量在3-5%之间。又可以称为铝镁合金。主要特点为密度低，抗拉强度高，延伸率高。在相同面积下铝镁合金的重量低于其他系列.故常用在航空方面，比如飞机油箱。在常规工业中应用也较为广泛。加工工艺为连铸连轧，属于热轧铝板系列故能做氧化深加工。在我国5000系列铝板属于较为成熟的铝板系列之一。 六、6000系列代表6061主要含有镁和硅两种元素，故集中了4000系列和5000系列的优点6061是一种冷处理铝锻造产品，适用于对抗腐蚀性、氧化性要求高的应用。可使用性好，接口特点优良，容易涂层，加工性好。可以用于低压武器和飞机接头上。 6061的一般特点：优良的接口特征、容易涂层、强度高、可使用性好，抗腐蚀性强。 6061铝的典型用途：飞机零件、照相机零件、耦合器、船舶配件和五金、电子配件和接头、装饰用或各种五金、铰链头、磁头、刹车活塞、水利活塞、电器配件、阀门和阀门零件。
常见铝材分类及牌号
1．铝材的分类 （1）按有无合金成分，铝材分为纯铝及铝合金。铝合金按合金系列又分为Al-Mn合金、Al-Cu合金、Al-Si合金和Al-Mg合金等。 （2）按压力加工能力，可分为变形铝和非变形铝（例如：铸铝）。 （3）按能否热处理强化，铝合金又分为非热处理强化铝和热处理强化铝。铝没有同素异构体，纯铝、铝锰合金、铝镁合金等不可能通过热处理相变来提高强度。但是，铝铜和铝镁硅等合金可通过固溶时效析出强化相提高强度，称为可热处理强化铝。不能通过固溶时效析出强化相提高强度的称为不可热处理强化铝。 2．牌号表示方法和状态代号 （1）四位数字体系牌号命名方法 1997年1月1号，我国开始实施GB/T16474?996《变形铝和铝合金牌号表示方法》标准。新的牌号表示方法采用变形铝和铝合金国际牌号注册组织推荐的国际四位数字体系牌号命名方法，例如工业纯铝有1070、1060等，Al-Mn合金有3003等，Al-Mg合金有5052、5086等。 （2）四位字符体系牌号命名方法 1997年1月1号前，我国采用前苏联的牌号表示方法。一些老牌号的铝及铝合金化学成分与国际四位数字体系牌号不完全吻合，不能采用国际四位数字体系牌号代替，为保留国内现有的非国际四位数字体系牌号，不得不采用四位字符体系牌号命名方法，以便逐步与国际接轨。例如：老牌号LF21的化学成分与国际四位数字体系牌号3003不完全吻合，于是，四位字符体系表示的牌号为3A21。 四位数字体系和四位字符体系牌号第一个数字表示铝及铝合金的类别，其含义如下： 1）1XXX系列枣工业纯铝； 2）2XXX系列枣Al-Cu、Al-Cu-Mn合金，； 3）3XXX系列枣Al-Mn合金； 4）4XXX系列枣Al-Si合金； 5）5XXX系列枣Al-Mg合金； 6）6XXX系列枣Al-Mg-Si合金； 7）7XXX系列枣Al-Mg-Si-Cu合金； 8）8XXX系列枣其它。 （3）铝铸件牌号我国容器用铝铸件牌号采用ZAl+主要合金元素符号+合金元素含量数百分率表示。例如；ZAlSi7Mg1A、ZAlCu4、ZAlMg5Si等。 （4）状态代号相同牌号的铝及铝合金，状态不同时，力学性能不相同。按照GB/T16475《变形铝和铝合金状态代号》标准，新状态代号规定如下： O枣退火状态
铝合金的种类..
铝合金的种类 变形铝合金的分类方法很多，目前，世界上绝大部分国家通常按以下三种方法进行分 类。 （1）按合金状态图及热处理特点分为：可热处理强化铝合金和不可热处理强化铝合金两 大类。 （2）按合金性能和用途可分为；工业纯铝、切削铝合金、 中强度铝合金、高强度铝合金 （硬铝）、超高强度铝合金 等。 （3）按合金中所含主要元素成分可分为： 工业纯铝 系），Al — Mn 合金（3XXX 系）,A1 — Si 合金（4XXX 系），AI — Mg 合金（5XXX 系）, A1 —Mg — Si 合金（6 XXX 系）,A1 — Zn — Mg — Cu 合金（7XXX ）, A1 — Li 合金（8XXX 系） 及备用合金组（9 XXX 系）。 选择铝合金的牌号与状态时， 以上各方面很难同时满足， 也没有必要， 应根据产品的性能要 求，使用环境，加工过程等因素，设定各种性能的优先次序，方可做到合理选材，在保证性 能的前是下合理控制成本。 硬度：很多客户在购买铝时非常关心， 硬度首选跟合金化学成份 有直接的关系。其次，不同的状态也影响较大，从所能达到的最高硬度来看， 7系， 2系， 4 系， 6系， 5系， 3系， 1系，依次降低。硬度：强度是产品设计时必须考虑的重要因素，成 其是铝合金组件作为组件时，应根据所承受的压力，选择适当的合金。纯铝强度最低，而 2 系及 7系热处理型合金度最高， 硬度和强度有一定的下相关系。 耐蚀性： 耐蚀性包括化学腐 蚀，耐 应力腐蚀 等性能。一般而言， 1 系纯铝的耐蚀性最佳， 5系表现良好，其次是 3系和 6 系， 2 系及 7 系较差。耐蚀性选用原则应根据其使用场合而定。高强度合金腐蚀环境下使 用，必须使用各种防蚀用 复合材料 。 2014 应用于要求高强度与硬度（包括高温）的场合。飞机重型、 锻件、厚板和挤压材 料，车轮与结 构元件，多级火箭第一级燃料槽与航天器零件，卡车构架与悬挂系统零件 2017 是第一个获得工业应用的 2XXX 系合金，目前的应用范围较窄，主要为 械零件 、结构与运输工具 结构件 ，螺旋桨与配件 车轮毂、螺旋桨元件及其他种种 结构件 2036 件与兵器结构零件 2124 航空航天器结构件 机发动机汽缸头，喷气发动机 叶轮 和压缩机环 机蒙皮与结构零件，工作温度为-270~300 C 。焊接性 好，断裂韧性高， 应力腐蚀 开裂能力 件。活塞和航空发动机零件 温度 200~300 C 的涡轮喷气发动 耐热铝合金、低强度铝合金、 （超硬铝 ） 、锻造铝台金及特殊铝合 金 （1 XXX 系），A1 — Cu 合金（2 XXX 铆钉、通用 机 2024 飞机结构、 铆钉 、导弹构件、卡 汽车车身 钣金件 2048 航空航天器 结构 2218 飞机发动机和柴油发动机活塞， 飞 2219 航天火箭焊接氧化剂槽，超音速飞 T8 状态有很高的抗 2319 焊拉 2219 合金的 焊条和填充焊料 2618 模锻件与自由 锻 2A01工作温度小于等于 100 C 的结构 铆钉 2A02工作 2A06工作温度150~250 C 的飞机 2A10 强度比 2A01 合金的高，用于制造 2A11 飞机的中等强度的结构件、螺旋桨叶
铝合金的介绍和区别
铝合金的介绍和区别 1、铁元素在6063合金中起什么作用？ 铁是主要什质元素，是对氧化着色质量影响最大的元素，随着铁元素的升高，阳极氧化膜的光泽度暗，透明度减弱，铝型材表面的光亮度显著降低，影响美观，含铁高的型材是不宜氧化着色的。 另外，由于铁、硅形成的化合物有较强的热缩性，容易使铸锭产生裂纹，特别是Fe
铝合金加工硬化H2状态 铝合金加工硬化H2状态是加工硬化及不完全退火的状态。适用于加工硬化程度超过成品规定要求后，经不完全退火，使强度降低到规定指标的产品。对于室温下自然时效软化的合金，H2与对应的H3具有相同的最小极限抗拉强度值；对于其它合金，H2与对应的H1具有相同的最小极限抗拉强度值，但延伸率比H1稍高。 铝合金加工硬化H3状态 铝合金加工硬化H3状态是加工硬化及稳定化处理的状态。适用于加工硬化后经低温热处理或由于加工过程中的受热作用致使其化学性能达到稳定状态的产品。H3状态仅适用于在室温下逐渐时效软化（除非经稳定化处理）的合金。 铝合金加工硬化H4状态 铝合金加工硬化H4状态加工硬化及涂漆处理的状态。适用于加工硬化后，经涂漆处理导致了不完全退火的产品。 铝合金产品的加工硬化程度怎样表示？ 铝合金产品以H后面的第2位数字表示产品的加工硬化程度。数字8表示硬状态。通常采用O状态的最小抗拉强度与下表规定的强度差值之和，来规定H×8状态的最小抗拉强度值。对于O（退火）和H×8状态之间的状态，应在H×代号后分别添加从1
铝合金牌号的意义
铝材的分类牌号及用途总述(2007-07-16 18:28:07)转载标签：铝合金牌号分类用途分类：技术资料 1. 铝材的分类 （1）按有无合金成分，铝材分为纯铝及铝合金。铝合金按合金系列又分为Al-Mn合金、Al-Cu 合金、Al-Si合金和Al-Mg合金等。 （2）按压力加工能力，可分为变形铝和非变形铝（例如：铸铝）。 （3）按能否热处理强化，铝合金又分为非热处理强化铝和热处理强化铝。铝没有同素异构体，纯铝、铝锰合金、铝镁合金等不可能通过热处理相变来提高强度。但是，铝铜和铝镁硅等合金可通过固溶时效析出强化相提高强度，称为可热处理强化铝。不能通过固溶时效析出强化相提高强度的称为不可热处理强化铝。 2. 牌号表示方法和状态代号 （1）四位数字体系牌号命名方法1997年1月1号，我国开始实施GB/T16474?996《变形铝和铝合金牌号表示方法》标准。新的牌号表示方法采用变形铝和铝合金国际牌号注册组织推荐的国际四位数字体系牌号命名方法，例如工业纯铝有1070、1060等，Al-Mn合金有3003等，Al-Mg合金有5052、5086等。 （2）四位字符体系牌号命名方法1997年1月1号前，我国采用前苏联的牌号表示方法。一些老牌号的铝及铝合金化学成分与国际四位数字体系牌号不完全吻合，不能采用国际四位数字体系牌号代替，为保留国内现有的非国际四位数字体系牌号，不得不采用四位字符体系牌号命名方法，以便逐步与国际接轨。例如：老牌号LF21的化学成分与国际四位数字体系牌号3003不完全吻合，于是，四位字符体系表示的牌号为3A21。 四位数字体系和四位字符体系牌号第一个数字表示铝及铝合金的类别，其含义如下： 1）1XXX系列枣工业纯铝； 2）2XXX系列枣Al-Cu、Al-Cu-Mn合金，； 3）3XXX系列枣Al-Mn合金； 4）4XXX系列枣Al-Si合金； 5）5XXX系列枣Al-Mg合金； 6）6XXX系列枣Al-Mg-Si合金； 7）7XXX系列枣Al-Mg-Si-Cu合金； 8）8XXX系列枣其它。 （3）铝铸件牌号我国容器用铝铸件牌号采用ZAl+主要合金元素符号+合金元素含量数百分率表示。例如；ZAlSi7Mg1A、ZAlCu4、ZAlMg5Si等。 （4）状态代号相同牌号的铝及铝合金，状态不同时，力学性能不相同。按照GB/T16475《变形铝和铝合金状态代号》标准，新状态代号规定如下： O枣退火状态 H112枣热作状态 T4枣固溶处理后自然时效状态 T5枣高温成形过程冷却后人工时效状态 T6枣固溶处理后人工时效状态 （二）铝容器的应用特点和容器规范采用的铝及铝合金 铝容器的应用特点 (1)铝在空气和氧化性水溶液介质中，其表面较易产生致密的氧化铝钝化膜，它在一些氧化性介质中具有良好的耐蚀性。在高温浓硝酸中，纯铝的耐蚀性优于不锈钢。铝材常作为耐蚀容器材料。 (2)对一些腐蚀性不太强，但要求防铁污染的介质，如化纤生产介质等，铝有较好的耐蚀性，
铝材统一状态代号
铝材国际统一状态代号 1. H的细分状态 在字母H后面添加两位阿拉伯数字（称作HXX状态）或三位阿拉伯数字（称作HXXX状态）表示H的细分状态。 H后面的第1位数字表示获得该状态的基本处理程序： H1------单纯加工硬化状态。适用于未经附加热处理，只经加工硬化即获得所需强度的状态。 H2------加工硬化及不完全退火的状态。适用于加工硬化程度超过成品规定要求后，经不完全退火，使强度降低到规定指标的产品。对于室温下自然时效软化的合金，H2与对应的H3具有相同的最小极限抗拉强度值；对于其他合金，H2与对应的H1具有相同的最小极限抗拉强度值，但伸长率比H1的稍高。 H3------加工硬化及稳定化处理的状态。适用于加工硬化后经低温热处理或由于加工过程中的受热作用使其力学性能达到稳定的产品。H3状态仅适用于在室温下逐渐时效软化（除非经稳定化处理）的合金。 H4------加工硬化及涂漆处理的状态。适用于加工硬化后，经涂漆处理导致了不完全退火的产品。 H后面的第2位数字表示产品的加工硬化程度，见下表：
H12-----加工硬化到1/4硬； H14-----加工硬化到1/2硬； H16-----加工硬化到3/4硬； H18-----加工硬化到4/4硬，即完全硬化状态； H19-----超加工硬化状态。此种材料的抗拉强度应比H18状态材料的高 10N/m ㎡以上； H22-----加工硬化后部分退火到1/4硬； H24-------加工硬化后部分退火到1/2硬； H26-------加工硬化后部分退火到3/4硬； H28-------加工硬化后部分退火到4/4硬； H32-------加工硬化后稳定化处理到1/4硬； H34-------加工硬化后稳定化处理到1/2硬； H36-------加工硬化后稳定化处理到3/4硬； H38-------加工硬化后稳定化处理到4/4硬； H42-------加工硬化后涂漆的，1/4硬； H44-------加工硬化后涂漆的，1/2硬； H46-------加工硬化后涂漆的，3/4硬； H48-------完全加工硬化后涂漆的，4/4硬；
铝的牌号和分类
铝的牌号和分类 根据铝合金中铝及其他元素的含量： (1)纯铝：纯铝按其纯度分为高纯铝、工业高纯铝和工业纯铝三类。焊接主要是工业纯铝，工业纯铝的纯度为99.7%到98.8%，其牌号有L1．L2．L3．L4．L5．L6等六种。(2)铝合金：往纯铝中加入合金元素就得到了铝合金。根据铝合金的加工工艺特性，可将它们分作形变铝合金和铸造铝合金两类。形变铝合金塑性好，适宜于压力加工。 形变铝合金按照其性能特点和用途可分为防锈铝(LF)、硬铝(LY）、超硬铝(LC)和锻铝(LD)四种。铸造铝合金按加入主要合金元素的不同，分为铝硅系(AL-Si)、铝铜系(Al-Cu)、铝镁系(Al-Mg)和铝锌系(Al-Zn)四种。 主要铝合金牌号有：1024．2011．6060、6063．6061．6082．7075 铝的牌号： 1×××系列为：纯铝（铝含量不小于99.00%） 2×××系列为：以铜为主要合金元素的铝合金 3×××系列为：以锰为主要合金元素的铝合金 4×××系列为：以硅为主要合金元素的铝合金 5×××系列为：以镁为主要合金元素的铝合金 6×××系列为：以镁为主要合金元素并以Mg2Si相为强化相的铝合金 7×××系列为：以锌为主要合金元素的铝合金 8×××系列为：以其他元素为主要合金元素的铝合金 9×××系列为：备用合金组 牌号的第二位字母表示原始纯铝或铝合金的改型情况，最后两位数表示，牌号的最后两位数字以标识同一组中不同的铝合金或表示铝的纯度。 1×××系列牌号的最后两位数表示为：最低铝含量的百分点。牌号的第二位的字母表示原始纯铝的改型情况。 2×××～8×××系列牌号的最后两位数没有特殊意义，仅用来区分：同一组中不同的铝合金。牌号的第二位字母表示原始纯铝的改型情况。 *铝和铝合金的状态： 代号F××为：自由加工状态 O××为：退火状态 H××为：加工硬化状态 W××为：固熔热处理状态 T××为：热处理状态（不同于F、O、H状态） *H××的细分状态： H后面的第一位数字表示：获得该状态的基本处理程序，如下所示。 H1：单纯加工硬化状态 H2：加工硬化及不完全退火的状态 H3：加工硬化及稳定化处理的状态 H4：加工硬化及涂漆处理的状态 H后面的第二位数字：表示产品的加工硬化程度。如：0～9代表加工硬化程度越来越硬。
1到8系列铝合金用途介绍
1到8系列铝合金用途介绍 1×××系列铝板材 1×××系列铝板材：代表1050、1060、1100。在所有系列中1×××系列属于含铝量最多的一个系列。纯度可以达到99.00%以上。由于不含有其他技术元素，所以生产过程比较单一，价格相对比较便宜，是目前常规工业中最常用的一个系列。目前市场上流通的大部分为1050以及1060系列。1000系列铝板根据最后两位阿拉伯数字来确定这个系列的最低含铝量，比如1050系列最后两位阿拉伯数字为50，根据国际牌号命名原则，含铝量必须达到99.5%以上方为合格产品。我国的铝合金技术标准(GB/T3880-2006)中也明确规定1050含铝量达到99.5%.同样的道理1060系列铝板的含铝量必须达到99.6%以上 2×××系列铝板材 2×××系列铝板材：代表2A16（L Y16）、2A06（L Y6）。2×××系列铝板的特点是硬度较高，其中以铜含量最高，大概在3-5%左右。 2×××系列铝板属于航空铝材，目前在常规工业中不常应用。我国目前生产2×××系列铝板的厂家较少。质量还无法与国外相比。目前进口的铝板主要是由韩国和德国生产企业提供。随着我国航空航天事业的发展，2×××系列的铝板生产技术将进一步提高。 3×××系列铝板材 3×××系列铝板材：代表3003、3004、3A21为主。又可以称为防锈铝板。我国3×××系列铝板生产工艺较为优秀。3×××系列铝板是由锰元素为主要成分，含量在1.0-1.5%之间。是一款防锈功能较好的系列。常规应用在空调，冰箱，车底等潮湿环境中，价格高于1×××系列，是一款较为常用的合金系列。 4×××系列铝板材 4×××系列铝板材：代表为4A01。4×××系列的铝板属于含硅量较高的系列。通常硅含量在4.5-6.0%之间。属建筑用材料,机械零件,锻造用材,焊接材料;低熔点,耐蚀性好产品描述:具有耐热、耐磨的特性。 5×××系列铝板材 5×××系列铝板材：代表5052、5005、5083、5A05系列。5×××系列铝板属于较常用的合金铝板系列，主要元素为镁，含镁量在3-5%之间。又可以称为铝镁合金。主要特点为密度低，抗拉强度高，延伸率高。在相同面积下铝镁合金的重量低于其他系列.故常用在航空方面，比如飞机油箱。在常规工业中应用也较为广泛。加工工艺为连铸连轧，属于热轧铝板系列故能做氧化深加工。在我国5×××系列铝板属于较为成熟的铝板系列之一。 6×××系列铝板材 6×××系列铝板材：代表6061。主要含有镁和硅两种元素，故集中了4×××系列和5×××系列的优点，6061是一种冷处理铝锻造产品，适用于对抗腐蚀性、氧化性要求高的应用。可使用性好，接口特点优良，容易涂层，加工性好。可以用于低压武器和飞机接头上。7×××系列铝板材 7×××系列铝板材：代表7075。主要含有锌元素。也属于航空系列，是铝镁锌铜合金,可热处理合金,属于超硬铝合金,有良好的耐磨性.7075铝板是经消除应力的,加工后不会变形、翘曲.所有超大超厚的7075铝板全部经超声波探测,可以保证无砂眼、杂质.7075铝板的热导性高,可以缩短成型时间,提高工作效率。主要特点是硬度大7075是高硬度、高强度的铝合金,常用于制造飞机。 8×××系列铝板材 8×××系列铝板材：较为常用的为8011铝板材，属于其他系列。是以做瓶盖为主要功用的铝板，也应用在散热器方面，大部分应用为铝箔。在营业中是不太常用系列。
铝合金基本知识(附专业词汇)
变形铝合金的状态代号 1．范围 本标准规定了变形铝合金的状态代号。 本标准适用于铝及铝加工产品。 2．基本原则 2．1基础状态代号用一个英文大写字母表示。 2．2细分状态代号采用基础状态代号后跟一位或多位阿拉伯数字表示。2．3基本状态代号 基本状态分为5种，如表达式所示 代 号 名称说明与应用 F 自由加工状态适用于在成型过程中，对于加工硬化和热处理条件特殊要求的产品，该状态产品的力学性能不作规定 O 退火状态适用于经完全退火获得最低强度的加工产品 H 加工硬化状态适用于通过加工硬化提高强度的产品，产品在加工硬化后可经过（也可不经过）使强度有所降低的附加热处理。 H代号后面跟有两位或三位阿拉伯数字。 W 固熔热处理状 态 一种不稳定状态，仅适用于经固溶热处理后，室温下自然时 效的合金，该状态代号仅表示产品处于自然时效阶段 T 热处理状态 (不同于F、O、 H状态) 适用于热处理后，经过（或不经过）加工硬化达到稳定的产 品。T代号后面必须跟有一位或多位阿拉伯数字。 3．细分状态代号 ．1 H的细分状态 在字母H后面添加两位阿拉伯数字（称作HXX状态），或三位阿拉伯数字（称作HXXX状态）表示H的细分状态。 ．1．1 HXX状态 ．1．1．1 H后面的第1位数字表示获得该状态的基本处理程序，如下所示： H1—单纯加工硬化处理状态。适用于未经附加热处理，只经加工硬化即获得所需强度的状态。 H2—加工硬化及不完全退火的状态。适用于加工硬化程度超过成品规定要求后，经不完全退火，使强度降低到规定指标的产品。对于室温下自然时效软化的
合金，H2与对应的H3具有相同的最小极限抗拉强度值；对于其它合金，H2与对应的H1具有相同的最小极限抗拉强度值，但延伸率比H1稍高。 H3—加工硬化及稳定化处理的状态。适用于加工硬化后经热处理或由于加工过程中受热作用致使其力学性能达到稳定的产品。H3状态仅适用于在室温下逐渐时效软化（除非经稳定化处理）的合金。 H4—加工硬化及涂漆处理的状态。适用于加工硬化后，经涂漆处理导致了不完全退火的产品。 3．1．1．2 H后面的第2位数字表示产品的加工硬化程度。数字8表示硬状态。通常采用O状态的最小抗拉强度与表2 规定的强度差值之和，来规定HX8的最小抗拉强度值。对于O（退火）和HX8状态之间的状态，应在HX代号后分别添加从1到7的数字来表示，在HX后添加数字9表示比HX8加工硬化程度更大的超硬状态，各种HXX细分状态代号及对应的加工硬化程度如表3所示： 表2 HX8状态与O状态的最小抗拉强度差值 O状态的最小抗拉强度/Mpa HX8状态与O状态的最小抗拉强度差值/Mpa ≤40 45～60 65～80 85～100 105～120 125～160 165～200 205～240 245～280 285～320 ≥325 55 65 75 85 90 95 100 105 110 115 120 表3 HXY细分状态代号与加工硬化程度 细分状态代号加工硬化程度 HX1 抗拉强度极限为O与HX2状态的中间值 HX2 抗拉强度极限为O与HX4状态的中间值 HX3 抗拉强度极限为HX2与HX4状态的中间值 HX4 抗拉强度极限为O与HX8状态的中间值 HX5 抗拉强度极限为HX4与HX6状态的中间值 HX6 抗拉强度极限为HX4与HX8状态的中间值 HX7 抗拉强度极限为HX6与HX8状态的中间值 HX8 硬状态 HX9 超硬状态最小抗拉强度极限值超HX8状态至少10Mpa 注：当按上表确定的HX1~HX9状态的抗拉强度值，不是以0或5结尾的。应修约至以0或5结尾的相邻较大值。 3．1．2 HXXX状态
