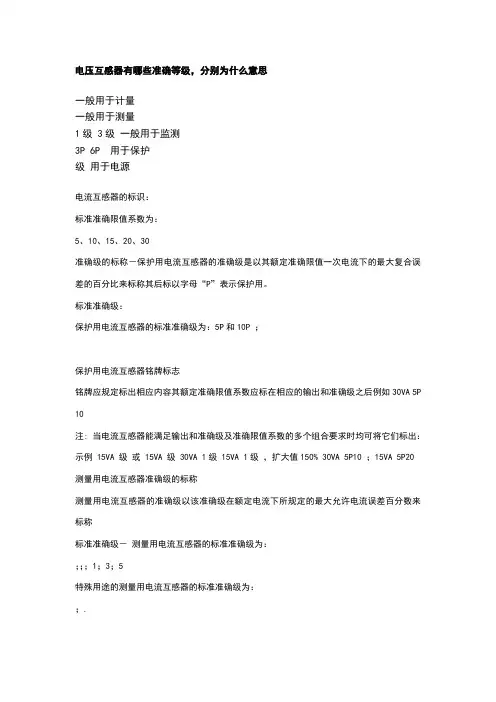

互感器准确等级

电流、电压互感器有哪些准确等级，分别为什么意思

0.2一般用于计量

0.5一般用于测量

1级 3级一般用于监测

3P 6P 用于保护

22级用于电源

电流互感器的标识：

标准准确限值系数为： 5、10、15、20、30

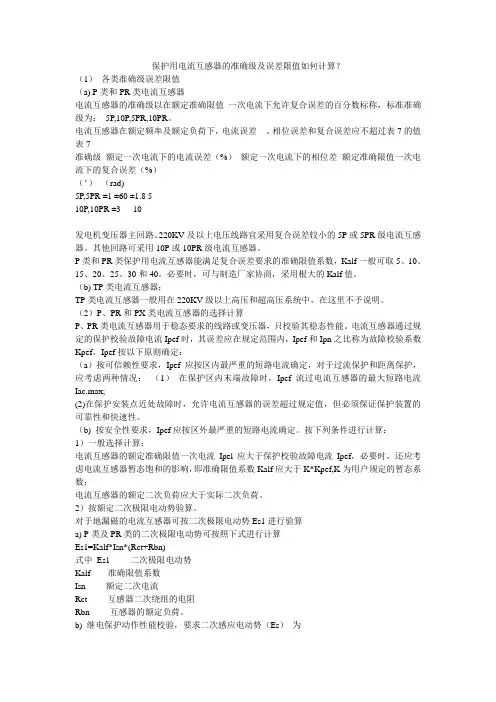

准确级的标称－保护用电流互感器的准确级是以其额定准确限值一次电流下的最大复合误差的百分比来标称其后标以字母“P”表示保护用。

标准准确级：保护用电流互感器的标准准确级为：5P和10P ；

保护用电流互感器铭牌标志

铭牌应规定标出相应内容其额定准确限值系数应标在相应的输出和准确级之后例如30VA 5P 10

注: 当电流互感器能满足输出和准确级及准确限值系数的多个组合要求时均可将它们标出：示例 15VA 0.5级或 15VA 0.5级 30VA 1级 15VA 1级，扩大值150% 30VA 5P10 ；15VA 5P20

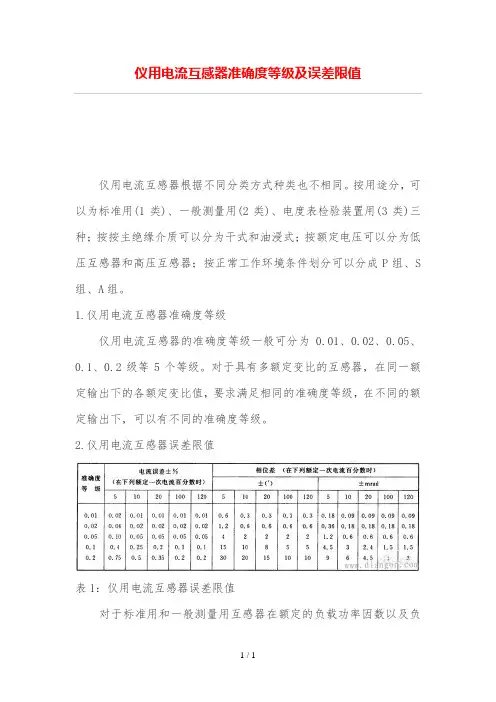

测量用电流互感器准确级的标称测量用电流互感器的准确级以该准确级在额定电流下所规定的最大允许电流误差百分数来标称

标准准确级－测量用电流互感器的标准准确级为： 0.1；0.2；0.5；1；3；

特殊用途的测量用电流互感器的标准准确级为： 0.2S；0.5S.

如：0.2/5P20/10P20，第一组为0.2级；第二组准确级数为0.5级，保护用，二次输出容量为20VA；第三组准确级数为10级，保护用绕组，二次输出容量为20VA。

PT的标识方法基本相同。

如何正确选择及使用电流互感器,民熔

如何正确选择及使用电流互感器，民熔 1.前言近几年来，随着我国电力工业中城网及农网的改造，以及供电系统的自动化程度不断提高，电流互感器作为电力系统的一种重要电气设备，已被广泛地应用于继电保护、系统监测和电力系统分析之中。电流互感器作为一次系统和二次系统间联络元件，起着将一次系统的大电流变换成二次系统的小电流，用以分别向测量仪表、继电器的电流线圈供电，正确反映电气设备的正常运行参数和故障情况，使测量仪表和继电器等二次侧的设备与一次侧高压设备在电气方面隔离，以保证工作人员的安全。同时，使二次侧设备实现标准化、小型化，结构轻巧，价格便宜，便于屏内安装，便于采用低压小截面控制电缆，实现远距离测量和控制。当一次系统发生短路故障时，能够保护测量仪表和继电器等二次设备免受大电流的损害。下面就有关电流互感器的选择和使用作一浅薄探讨，以策各位读者朋友。 2电流互感器的原理互感器，一般W14W2，可见电流互流感器为一“变流”器，基本原理与变压器相同，工作状况接近于变压器短路状态，原边符号为L1、L2，副边符号为K1、K2。互感器的原边串接入主线路，被测电流为I1，原边匝数为W1，副边接内阻很小的电流表或功率表的电流线圈，副边电流为I2，副边匝数为W2。原副边电磁量及规定正方向由电工学规定。由原理可知，当副边开路时，原边电流I1中只有用来建立主磁通m的磁化电流I0，当副边电流不等于零时，则产生一个去磁磁化力I2W1，它力图改变m，但U1一定时，m是基本不变的，即保持IOW1 不变，因为I2的出现，必使原边电流I1增加，以抵消I2W2的去磁作用，从而保证IOW1不变，故有：IW=IW+(-IW)(1) 即IO=I1+WI/W（2）在理想情况下，即忽略线圈的电阻，铁心损耗及漏磁通可得：IW=-I2W2 有：T1/T2=-W2/W1 3电流互感器的选择3.1电流互感器选择与检验的原则1）电流互感器额定电压不小于装设点线路额定电压；2）根据一次负荷计算电流IC选择电流互感器变化；3）根据二次回路的要求选择电流互感器的准确度并校验准确度；4）校验动稳定度和热稳定度。 3.2电流互感器变流比选择电流互感器一次额定电流I1n和二次额定电流I2n之比，称为电流互感器的额定变流比，Ki=Iln/I2n ~N2/N1。式中，N1和N2为电流互感器一次绕组和二次绕组的匝数。电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150（A）、2Xa/C）等多种规格，二次侧额定电流通常为1A或5A。其中2Xa/C表示同一台产品有两种电流比，通过改变产品顶部储油柜外的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比为2Xa/C。一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流（即计算IC)。如线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。表1电流互感器准确级和误差限值3.3电流互感器准确度选择及校验所谓准确度是指在规定的二次负荷范围内，一次电流为额定值时的最大误差。我国电流互感器的准确度和误差限值如表1所示，对于不同的测量仪表，应选用不同准确度的电流互感器。准确度选择的原则：计费计量用的电流互感器其准度为0.2~0.5级；用于监视各进出线回路中负荷电流大小的电流表应选用1.0-3.0级电流互感器。为了保证准确度误差不超过规定值，一般还校验电流互感器二次负荷（伏安），互感器二次负荷S2不大于额定负荷S2n，所选准确度才能得到保证。准确度校验公式：52≤s2n。二次回路的负荷1：。取决于二次回路的阻抗Z2的值，则：S2=In'|z.|～In-(Z|zil+R+Rc) 或SV～Si+Ian'（R,+Rx）式中，Si、Zi为二次回路中的仪表、继电器线圈的额定负荷和阻抗，RXC为二次回路中所有接头、触点的接触电阻，一般取0.12，L为二次回路导线电阻，计算公式化为：Rm=L/（r×s)。

电流互感器准确级大全修订稿

电流互感器准确级大全 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-

二：保护型准确级：保护用电流互感器按用途分为稳态保护用（P代表保护）和暂态保护用的两类。 1、护用电流互感器的准确级常用的有5P和10P。由于短路过程中I1和I2的关系复杂，故保护级的准确级是以额定准确限值一次电流下的误差标称的。所谓额定准确限值一次电流即一次电流为额定一次电流的倍数。 5P20的含义为：该保护CT一次流过的电流在其额定电流的20倍以下时，此CT的误差应小于±5％。 2、暂态保护用电流互感器的准确级分为TPX、TPY、TPZ。 TPX：电流互感器环形铁芯中不带气隙，在额定电流和负载下，其电流误差不大于±5％，相位差不大于±30度，在短路全过程中，在电流互感器额定准确级范围内，其瞬间最大电流误差不超过额定二次对称短路电流峰值的5％，电流过零时相位差不大于3度。 TPY：电流互感器环形铁芯中带小气隙，气隙长度约为磁路平均长度的%，由于气隙使铁芯不易饱和，有利于直流分量的快速衰减。在额定电流和负载下，其电流误差不大于±1％，相位差为1度，在短路全过程中，在电流互感器额定准确级范围内，其瞬间最大电流误差不超过额定二次对称短路电流峰值的%，电流过零时相位差不大于度。

电流互感器准确级大全

精心整理电流互感器的准确级一：电流互感器的准确级：电流互感器根据测量误差的大小可划分为不同的准确级。准确级是指在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差。带S（special特殊）特殊电流互感器，要求再1%——120%负荷范围内精度足够高，一般取5个负荷点测量其误差小于规定的范围，不带S的是取4个负荷点测量其误差小于规定的范围之内。 0.2级和0.2S级圴是针对测量用电流互感器，其最大的区别是在小负荷时，0.2S级比0.2级有更高的测量精度；主要是用于负荷变动范围比较大，而有些时候几乎空载的场合。在实际负荷电流小于额定电流的30%时，0.2S级的综合误差明显小于0.2级电流互感器。准确级一次电流为额定的百分数（%）误差限值二次负荷变化范围电流误差（%）相位差（’） 0.2 10 20 100—120 ±0.5 ±0.35 ±0.2 ±20 ±15 ±10 （0.25-1）S2n 0.5 10 20 100—120 ±1 ±0.75 ±0.5 ±60 ±45 ±30 1 10 20 100—120 ±2 ±1.5 ±1 ±120 ±90 ±60 3 50—120 ±3 不规定（0.5-1）S2n 二：保护型准确级：保护用电流互感器按用途分为稳态保护用（P代表保护）和暂态保护用的两类。 1、护用电流互感器的准确级常用的有5P和10P。由于短路过程中I1和I2的关系复杂，故保护级的准确级是以额定准确限值一次电流下的误差标称的。所谓额定准确限值一次电流即一次电流为额定一次电流的倍数。? 5P20的含义为：该保护CT一次流过的电流在其额定电流的20倍以下时，此CT的误差应小于±5％。准确级电流误差（%）相位差（’）复合误差（%）在额定准确限值一次电流下在额定一次电流下

电流互感器的参数选择计算方法

电流互感器的参数选择计算本文所列计算方法为典型方法，为方便表述，本文数据均按下表所列参数为例进行计算。一、电流互感器（以下简称CT）额定二次极限电动势校核（用于核算CT是否满足铭牌保证值） 1、计算二次极限电动势： E s1=K alf I sn（R ct+R bn）=15×5×（0.45+1.2）=123.75V 参数说明：（1）E s1：CT额定二次极限电动势（稳态）；（2）K alf：准确限制值系数；

（3）I sn：额定二次电流；（4）R ct：二次绕组电阻，当有实测值时取实测值，无实测值时按下述方法取典型内阻值： 5A产品：1～1500A/5 A产品0.5Ω 1500～4000A/5 A产品 1.0Ω 1A产品：1～1500A/1A产品6Ω 1500～4000A/1 A产品15Ω 当通过改变CT二次绕组接线方式调大CT变比时，需要重新测量CT额定二次绕组电阻。（5）R bn：CT额定二次负载，计算公式如下： R bn=S bn/ I sn 2=30/25=1.2Ω； ——R bn：CT额定二次负载； ——S bn：额定二次负荷视在功率； ——I sn：额定二次电流。当通过改变CT二次绕组接线方式调大CT变比时，需要按新的二次绕组参数，重新计算CT额定二次负载 2、校核额定二次极限电动势有实测拐点电动势时，要求额定二次极限电动势应小于实测拐点电动势。 E s1=127.5V

路电流下CT裕度是否满足要求） 1、计算最大短路电流时的二次感应电动势： E s=I scmax/K n（R ct+R b）=10000/600×5×（0.45+0.38）=69.16V 参数说明：（1）K n：采用的变流比，当进行变比调整后，需用新变比进行重新校核；（2）I scmax：最大短路电流；（3）R ct：二次绕组电阻；（同上）当通过改变CT二次绕组接线方式调大CT变比时，应重新测量CT额定二次绕组电阻（4）R b：CT实际二次负荷电阻（此处取实测值0.38Ω），当有实测值时取实测值，无实测值时可用估算值计算，估算值的计算方法如下：公式：R b = R dl+ R zz ——R dl：二次电缆阻抗； ——R zz：二次装置阻抗。二次电缆算例： R dl=（ρl）/s =（1.75×10-8×200）/2.5×10-6 =1.4Ω ——ρ铜=1.75×10-8Ωm； ——l：电缆长度，以200m为例； ——s：电缆芯截面积，以2.5mm2为例；二次装置算例：

高精度电压互感器说明书

高精度电压互感器说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。只有合格的技术人员才可执行维修。 —防止火灾或人身伤害使用适当的电源线。只可使用专用并且符合规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。注意所有终端的额定值。为了防止火灾或电击危险，请注意所有额定值和标记。在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。使用适当的保险丝。只可使用符合规定类型和额定值的保险丝。避免接触裸露电路和带电金属。有电时，请勿触摸裸露的接点

和部位。请勿在潮湿环境下操作。请勿在易爆环境中操作。－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。目录一、主要特点----------------------------５二、技术指标----------------------------５三、接线图------------------------------６一．主要特点 10kV，0.05级电压互感器是高电压等级，高准确度的电压互感器，可实现校验10kV， 0.1级以下的电压互感器， 100V 时可带0.25VA的二次负荷，可完全满足电压互感器的检定要求。二．技术指标 1．额定电压比：10 kV /100V、10kV/3/100/3V、10kV/3/100/3V 2．额定二次容量：0.25VA、0.08VA、0.02VA CosФ=1.0 3．准确度级别： 0.05级。即在额定负荷的情况下，当电压

电子式互感器技术讲座0911-1001

电子式互感器技术讲座珠海华伟公司产品介绍 2009年11月

?公司介绍?工作原理?产品特点?产品介绍?应用业绩交流内容

公司介绍?珠海华伟电气科技股份有限公司是按照股份公司治理结构和管理体系建立的高新技术创新企业。以智能电网为主要行业定位，围绕发电、供电、用电等各类用户，集科研、制造、营销于一体，运用先进的电力电子和自动控制技术，解决数字化变电站一体化的需求，通过技术创新和新技术新产品的推广应用取得企业的发展。?总部设在风景优雅的珠海市高新区南方软件园，公司拥有专业化、高素质的员工团队和雄厚的研发实力，以及覆盖全国的营销和技术服务网络，建立了战略决策、科研开发、质量控制、业务信息、财务内控、人力资源等多方面的管理体系。

公司介绍 ?下属的全资子公司--西安华伟光电技术有限公司成立于2002年，位于西安国家级高新技术产业开发区，注册资本1000万元，现有员工136人，中、高级研发人员38人，生产设施、高压试验设备（如600kV高压试验室等）齐全，是国内专业生产研发新型电子式互感器的重点企业，是珠海华伟电气科技股份有限公司重要研发与生产基地之一。是国内唯一在电子式电流、电压互感器两大类产品核心新技术上双获发明专利的厂家。?西安华伟光电技术有限公司独创的“自励源”取能装置，是有源电子式互感器的核心技术，为电子式互感器进入实用化奠定了技术基础，于 2005年注册并获得国家发明专利（发明专利:CN1909327），应用此技术的“光隔离电子式电流互感器”项目已列入2006年“国家级重点新产品” 计划和科技部2006年度科技创新基金资助项目，2007年被列为陕西省重大科技项目计划。

电流互感器及电压互感器型含义大全完整版

电流互感器及电压互感器型含义大全 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】

电流互感器及电压互感器型号含义说明 PT型号含义说明第1位：J—PT 第2位：D—单相；S—三相；C—串级；W—五铁芯柱第3位：G—干式；J—油浸；C—瓷绝缘；Z—浇注绝缘；R—电容式；S—三相第4位：W—五铁芯柱；B—带补偿角差绕组；连字符号后面：GH—高海拔；TH—湿热区 CT型号含义说明第1位：L—CT 第2或3位：A—穿墙式；M—母线型；B—支柱式；C—瓷绝缘；S—塑料注射绝缘；D—单匝贯穿式；W—户外式；F—复匝式；G—改进型；Y—低压式；Z—浇注绝缘式支柱式；Q—母线型；K—塑料外壳；J—浇注绝缘或加大容量第4或5位：B—保护级；C—差动保护；D—D级；J—加大容量；Q—加强型例： LZZBJ9-10A3G L 电流互感器 Current transformer

Z 支柱式 Post type Z 浇注式 Casting type B 带保护级 Wity protective class J 加强型 Reinforced type 9 设计序号 Design Number 10 额定电压（kV） Highest voltage for equipment(kV) A3G 结构代号 Structure code LFZ-10Q L 电流互感器 Current transformer F 复匝式 Z 浇注式 Casting type 10 额定电压（kV） Highest voltage for equipment(kV) Q 结构代号 Structure code

电流互感器的型号参数各代表什么

电流互感器的型号参数各代表什么悬赏分：10 - 离问题结束还有14 天23 小时 LZZBJ9-10A2 600/5 0.2S/0.5/10P20 15/15/15VA 请问以下参数各代表什么一LZZBJ9-10A2 L电流互感器Currenttransformer Z支柱式Posttype Z浇注式Castingtype B带保护级Wityprotectiveclass J加强型Reinforcedtype 9设计序号DesignNumber 10额定电压（kV）Highestvoltageforequipment(kV) A2结构代号Structurecode 二600/5 电流倍数比率三0.2S/0.5/10P20 精度是0.2级 10P20，后面的20就是准确限值系数。 10P20表示当一次电流是额定一次电流的20倍时，该绕组的复合误差≤±10%。准确限值系数的意义就是在保证误差在±10%范围内时，一次电流不能超过额定电流的倍数. 电压互感器中的根号3参数代表什么线电压是相电压的根号3倍 5.1 额定一次电流标准值 5.1.1 单电流比互感器额定一次电流的标准值为：10A，12.5A，15A，20A，25A，30A，40A，50A，60A，75A以及它们十进位倍数或小数，有下标线的是优先值（10A、15A、20A、30A、50A、75A）。 5.1.2 多电流比互感器额定一电流的最小值，采用5.1.1项所列的标准值。 5.2 额定二次电流标准值额定二次电流的标准值为1和5A。注：对于角接的电流互感器来说，这些额定值除以√3亦是标准值。选自《电流互感器》（GB1208-2006）要根据一次电流的大小选择电流互感器，一般要有30％的余量。电流互感器选型首先电压等级与之一致。第二，与负荷相对应，一般一次侧为额定负荷电流

XJPMF910J微机电压互感器监测装置说明书2014.07.30

XJPMF910J微机电压互感器监测装置技术及使用说明书（Ver1.00）许继智能控制技术有限公司 XJ INTELLIGENT CONTROL TECHNOLOGY CO.,LTD.

XJPMF910J 微机电压互感器监测装置应用范围适用于35kV及以下电压等级的电压互感器的保护及测控。装置硬件后插拔方式，强弱电分离；加强型单元机箱按抗强振动、强干扰设计,可分散安装于开关柜上运行。采用32位高性能SoC嵌入式微机处理器，大容量的RAM 和Flash Memory；数据处理、逻辑运算和信息存储能力强，运行速度快，可靠性高。高精度AD采样，测量精度高。可保存不少于80个最近发生的事件报告及运行报告。采用图形液晶，中文显示，菜单式操作。双RS-485接口主要特点实时多任务操作系统，模块化编程；实时性好，可靠性高。 8套保护定值，定值区切换安全方便。标准通信规约，方便与微机监控或保护管理机联网通讯。设置遥控并列、解列功能。保护与测控一体化，单台装置完成间隔主要功能。我公司保留对本说明书进行修改的权利；产品与说明书不符时，请参照实际产品说明。

目录 1 装置简介 (1) 1.2 主要特点 (1) 2 技术指标 (1) 2.1 额定数据 (1) 2.2 装置功耗 (2) 2.3 环境条件 (2) 2.4 抗干扰性能 (2) 2.5 绝缘性能 (3) 2.6 机械性能 (3) 2.7 保护定值整定范围及误差 (3) 2.8 测量精度 (4) 2.9 触点容量 (4) 3 装置硬件 (4) 3.1 机箱结构 (4) 3.2 主要插件 (5) 3.3 交流插件 (5) 3.4 CPU插件 (5) 3.5 信号插件 (5) 3.6 人机对话界面 (5) 3.7通讯 (5) 4 保护功能 (5) 4.1 过电压保护 (5) 4.2 低电压保护 (6) 4.3 接地保护 (6) 4.4 TV自动并列 (7) 4.5 手动TV并列/解列 (7) 4.6 TV断线告警 (7) 4.7 装置故障告警 (7) 4.8 遥信、遥控、遥脉及遥测功能 (7) 5 辅助功能 (8) 5.1 录波 (8) 5.2 GPS对时 (8) 6 装置使用说明 (8) 6.1 压板整定信息 (8) 6.2 定值整定信息 (8) 6.3 动作信息及说明 (9) 6.4 出口配置说明 (10) 6.5 人机界面操作说明 (10) 7 投运说明及注意事项 (15) 8 IEC60870-5-103规约点表 (15) 8.1 保护动作故障信号 (15) 8.2 告警信号 (16)

电压、电流互感器准确等级

电压、电流互感器准确等级根据电流互感器在额定工作条件下所产生的变比误差规定了准确等级。准确级是指在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差的百分值。国产电流互感器的准确等级有：0.01；0.02；0.05；0.1；0.2；0.5；1；3；10级。按照国家标准《电流互感器》GB1208-75规定，电力系统用电流互感器的误差限值。带S的是特殊电流互感器，要求在1％－120％负荷范围内精度足够高，一般取5个负荷点测量其误差小于规定的范围；0.1级以上电流互感器，主要用于实验室进行精密测量，或者作为标准，用来校验低等级的互感器，也可以与标准仪表配合，用来校验仪表，所以叫做标准电流互感器；在工业上，0.2级和0.5级互感器用来连接电器测量仪表，要求误差20％－120％负荷范围内精度足够高，一般取4个负荷点测量其误差小于规定的范围（误差包括比差和角差，因为电流是矢量，故要求大小和相角差），而3.0级及以下等级互感器主要用于连接某些继电保护装置和控制设备，如5P，10P的电流互感器一般用于接继电器保护用，即要求在短路电流下复合误差小于一定的值，5P即小于5％，10P即小于10％；标有B（或D）级的电流互感器，用来接差动保护和距离保护装置。所以电流互感器根据用途规定了不同的准确度，也就是不同电流范围内的误差精度。保护用电流互感器按其功能特性分级如下：保护用电流互感器按用途分为稳态保护用（P）和暂态保护用（TP） P级：准确限值规定为稳态对称一次电流下的复合误差，无剩磁限值。5P20表示在加20倍额定电流的情况下，误差小等于5% 暂态保护用电流互感器准确级分为TPX、TPY、TPZ三个级别。 TPS 级：低漏磁电流互感器，其性能由二次励磁特性和匝数比误差限值规定。无剩磁限值。TPX级：准确限值规定为在指定的暂态工作循环中的峰值瞬时误差。无剩磁限值。TPX级电流互感器环形铁芯中不带气隙，在额定电流和负载下，其电流误差不大于±0.5% TPY级：准确限值规定为在指定的暂态工作循环中的峰值瞬时误差。剩磁不超过饱和磁通的10%。级电流互感器铁芯带有小气隙，气隙长度约为磁路平均长度的0.05%，由于气隙使铁芯不易饱和，有利于直流分量的快速衰减，在额定负荷下允许最大电流误差为±1%。TPZ级：准确限值规定了为在指定的二次回路时间常数下，具有最大直流偏移的单次通电时的峰值瞬时交流分量误差。无直流分量误差限值要求，剩磁通实际上可以忽略。TPZ级电流互感器铁芯心有较大气隙，气隙长度约为磁路平均长度的0.1%，由于铁芯气隙较大，一般不易饱和，特别适合于有快速重合闸(无电流时间间隙不大于0.3s)线路上使用。测量用单相电磁式电压互感器的标准准确级为：0.1，0.2，0.5，1.0，3.0，5.0；保护用电压互感器的标准准确级为：3P和6P，电压误差分别是3%和6%。

电流互感器型号及主要参数

电流互感器的型号由字母符号及数字组成，通常表示电流互感器绕组类型、绝缘种类、使用场所及电压等级等。字母符号含义如下：第一位字母：L——电流互感器。第二位字母：M——母线式(穿心式)；Q——线圈式；Y——低压式；D——单匝式；F——多匝式；A——穿墙式；R——装入式；C——瓷箱式。第三位字母：K——塑料外壳式；Z——浇注式；W——户外式；G——改进型；C——瓷绝缘；P——中频。第四位字母：B——过流保护；D——差动保护；J——接地保护或加大容量；S——速饱和；Q——加强型。字母后面的数字一般表示使用电压等级。例如：LMK－型，表示使用于额定电压500V及以下电路，塑料外壳的穿心式S级电流互感器。LA－10型，表示使用于额定电压10k V电路的穿墙式电流互感器。电流互感器型号及主要参数一、电流互感器型号：第一字母：L—电流互感器第二字母：A—穿墙式；Z—支柱式；M—母线式；D—单匝贯穿式；V—结构倒置式；J—零序接地检测用；W—抗污秽；R—绕组裸露式

第三字母：Z—环氧树脂浇注式；C—瓷绝缘；Q—气体绝缘介质；W—与微机保护专用第四数字：B—带保护级；C—差动保护；D—D级；Q—加强型；J—加强型ZG 第五数字：电压等级产品序号二、主要技术术要求额定容量：额定二次电流通过二次额定负荷时所消耗的视在功率。额定容量可以用视在功率表示，也可以用二次额定负荷阻抗Ω表示。一次额定电流：允许通过电流互感器一次绕组的用电负荷电流。用于电力系统的电流互感器一次额定电流为5～25000A，用于试验设备的精密电流互感器为～50 000A。电流互感器可在一次额定电流下长期运行，负荷电流超过额定电流值时叫做过负荷，电流互感器长期过负荷运行，会烧坏绕组或减少使用寿命。二次额定电流：允许通过电流互感器二次绕组的一次感应电流。额定电流比(变比)：一次额定电流与二次额定电流之比。额定电压：一次绕组长期对地能够承受的最大电压(有效值以kV为单位)，应不低于所接线路的额定相电压。电流互感器的额定电压分为，3，6，10，35，110，220，330，500kV等几种电压等级。 10％倍数：在指定的二次负荷和任意功率因数下，电流互感器的电流误差为－1 0％时，一次电流对其额定值的倍数。10％倍数是与继电保护有关的技术指标。准确度等级：表示互感器本身误差(比差和角差)的等级。目前电流互感器的准确度等级分为～1多种级别，与原来相比准确度提高很大。用于发电厂、变电站、用电单位配电控制盘上的电气仪表一般采用级或级；用于设备、线路的继电保护一

电压互感器的区别

电压互感器 1.1.1 原理电压互感器（TV）是隔离高电压，供继电保护、自动装置和测量仪表获取一次电压信息的传感器。是一种特殊型式的变换器。特点：①容量小（通常只有几十伏安或几百伏安） ②一次电压（即电网电压）不受二次电压的影响 ③正常运行时近似空载，二次电压基本上等于二次感应电动势。 ④二次侧严禁短路，一次、二次一般接有熔断器保护 1.2.2 结构形式：分为电磁式电压互感器、电容式电压互感器、光电式互感器（1）电磁式电压互感器优点：结构简单，暂态响应特性较好。缺点：因铁芯的非线性特性，容易产生铁磁谐振，引起测量不准确和造成电压互感器的损坏。典型接

（2）电容式电压互感器（CVT）优点：没有谐振问题，装在线路上时可以兼作高频通道的结合电容器。缺点：暂态响应特性较电磁式差。带载波附件的电容式电压互感器原理接线如图所示，电容分压后的电压经T变换输出。（3）光电式互感器特点：无饱和，高精度，线性度好，体积小，重量轻，可靠性、安全性高等。光电互感器的采集器单元（包括电流电压传变和信号处理等）与电力设备的高电压部分等电位，高低压之间连接全部使用光纤，将一次电流电压传变为小电压信号，就地转换为数字量，通过光纤传输给保护、测量和监控等设备使用。 1.1.3 误差额定变比:

(1）变比误差定义：用电压互感器测出的电压nTVU2与实际电压U1之差与实际电压U1之比的百分值表示，即： (2）角误差角误差是指电压互感器一次电压向量与反向二次电压向量之间的夹角δ。 (3）电压互感器的准确度级 a: 对于测量用电压互感器的标准准确度级有：0.1、0.2、0.5、1.0、3.0五个等级 b：继电保护用电压互感器的标准准确度级有3P和6P两个等级

电流互感器准确级大全完整版

电流互感器准确级大全 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】

电流互感器的准确级一：电流互感器的准确级：电流互感器根据测量误差的大小可划分为不同的准确级。准确级是指在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差。带S（special特殊）特殊电流互感器，要求再1%——120%负荷范围内精度足够高，一般取5个负荷点测量其误差小于规定的范围，不带S的是取4个负荷点测量其误差小于规定的范围之内。 0.2级和0.2S级圴是针对测量用电流互感器，其最大的区别是在小负荷时，0.2S级比0.2级有更高的测量精度；主要是用于负荷变动范围比较大，而有些时候几乎空载的场合。在实际负荷电流小于额定电流的30%时，0.2S级的综合误差明显小于0.2级电流互感器。二：保护型准确级：保护用电流互感器按用途分为稳态保护用（P代表保护）和暂态保护用的两类。 1、护用电流互感器的准确级常用的有5P和10P。由于短路过程中I1和I2的关系复杂，故保护级的准确级是以额定准确限值一次电流下的误差标称的。所谓额定准确限值一次电流即一次电流为额定一次电流的倍数。

5P20的含义为：该保护CT一次流过的电流在其额定电流的20倍以下时，此CT的误差应小于±5％。 2、暂态保护用电流互感器的准确级分为TPX、TPY、TPZ。 TPX：电流互感器环形铁芯中不带气隙，在额定电流和负载下，其电流误差不大于±5％，相位差不大于±30度，在短路全过程中，在电流互感器额定准确级范围内，其瞬间最大电流误差不超过额定二次对称短路电流峰值的5％，电流过零时相位差不大于3度。 TPY：电流互感器环形铁芯中带小气隙，气隙长度约为磁路平均长度的0.05%，由于气隙使铁芯不易饱和，有利于直流分量的快速衰减。在额定电流和负载下，其电流误差不大于±1％，相位差为1度，在短路全过程中，在电流互感器额定准确级范围内，其瞬间最大电流误差不超过额定二次对称短路电流峰值的7.5%，电流过零时相位差不大于4.5度。 TPZ：电流互感器环形铁芯中带较大气隙，气隙长度约为磁路平均长度的0.1%，由于气隙使铁芯不易饱和，特别适合快速重合闸。间隙大，剩磁可以忽略，铁芯磁化曲线线性度好，二次回路时间常数小，对交流分量的传变性能好，但是传变直流分量能力差。 500KV线路保护用的互感器一般选用TPY级暂态型互感器。采用暂态型电流互感器的必要性？（1）500KV电力系统的时间常数增大。22KV系统时间常数一般小于60MS，而500KV系统时间常数在80MS-200MS之间，系统时间常数增大，导致短路电流非周期分量的衰减时间加长，短路电流的暂态持续时间加长。（2）系统容量增大，短路电流的幅值也增大。（3）由于系统稳定的要求，500KV系统主保护动作时间一般在20MS左右，总的切除故障时间小于100MS，系统主保护是在故障的暂态过程中动作的。由于电力系统短路，暂态电流流过电流互感器时，在互感器内产生一个暂态过程。如果不采取措施，电流互感器铁芯很快趋于饱和。特别是在装有重合闸的电路上，在第一次故障造成的暂态过程尚未衰减完毕的情况下，再叠加另一次短路的暂态过程，由于电流互感器剩磁的存在，有可能使铁芯更快的饱和。其结果是电流互感器传变电流信息准确性受到破坏，造成继电保护不正确动作。

PCS-9250 系列电子式电流电压互感器技术和使用说明书

ZL_DLYH0101.0510 PCS-9250系列电子式电流电压互感器技术和使用说明书说明：此页为封面，印刷时必须与公司标准图标合成，确保资料名称、资料编号及其相对位置与本封面一致

目录 1概述 (1) 1.1应用范围 (1) 1.2型号和名称 (1) 1.3引用标准 (2) 1.4使用环境条件 (2) 1.5主要技术参数 (2) 2结构及工作原理 (4) 2.1总体结构 (4) 2.2电流传感器 (4) 2.3电压传感器 (5) 2.4数字变换器 (5) 3外型尺寸及装配结构 (6) 4与二次设备的接口 (8) 5运输、安装及调试 (8) 6维护 (9)

PCS-9250系列电子式电流电压互感器技术和使用说明书 1概述常规仪用互感器绝缘要求高，尺寸大，重量重，价格高；动态范围小，电流互感器有饱和现象；易产生铁磁谐振。电子式互感器是仪用互感器的发展方向。和常规仪用互感器相比，电子式互感器绝缘结构简单，体积小、重量轻、造价低；不含铁心，无磁饱和、铁磁谐振等问题；抗电磁干扰性能好；动态范围大，频率响应宽。依据国家电网公司科学技术项目SP11-2001-01-13-01《电子式电压电流互感器的研制》、国家经贸委技术创新项目01BK-042《数字式电压电流互感器研制》，南京南瑞继保电气有限公司联合西安西开高压电气股份有限公司共同完成了《PCS-9250系列/363kV GIS用组合型电子式电流电压互感器》项目。 1.1应用范围 PCS-9250系列电子式电流电压互感器与220kV六氟化硫气体绝缘金属封闭开关设备（GIS）配套，是GIS的组成元件之一。在额定电压为220kV、频率为50Hz的电力系统中，作为测量电流、电压，为数字化计量、测控及继电保护装置提供电流、电压信息的设备使用。可用于户内及户外环境下。目前，GIS中普遍采用铁芯式电流电压互感器，此类互感器存在动态范围小，在故障电流下易饱和，体积大，笨重，输出信号不能直接与数字化二次设备接口等缺点。PCS-9250系列电子式电流电压互感器是为克服常规互感器的缺点，适应变电站自动化技术的发展而开发的新型互感器。设备开发中充分考虑了变电站现场电磁干扰强及温度变化范围大等恶劣运行环境的影响。 PCS-9250系列利用空芯线圈测量电流，利用电容分压技术测量电压，利用光纤传送输出信号。本产品体积小、重量轻、无饱和现象、暂态性能好、性能稳定，具有良好的电磁兼容性能及较宽的工作温度范围。 PCS-9250系列电子式电流电压互感器的性能指标均符合IEC60044-6《互感器第六部分：保护用电流互感器暂态特性要求》、IEC60044-7《互感器第七部分：电子式电压互感器》、IEC60044-8《互感器第八部分：电子式电流互感器》等相关标准的要求。 1.2型号和名称型号和名称含义如下： PCS-9250-E G I-22-2400 ■1位字母表示互感器类型 E:有源式 O:无源式(光学互感器) L:低压用LPCT 1

电压电流互感器准确等级

5P20表示在加20倍额定电流的情况下，误差小等于5% 暂态保护用电流互感器准确级分为TPX、TPY、TPZ三个级别。 TPS 级：低漏磁电流互感器，其性能由二次励磁特性和匝数比误差限值规定。无剩磁限值。 TPX级：准确限值规定为在指定的暂态工作循环中的峰值瞬时误差。无剩磁限值。TPX级电流互感器环形铁芯中不带气隙，在额定电流和负载下，其电流误差不大于±0.5% TPY级：准确限值规定为在指定的暂态工作循环中的峰值瞬时误差。剩磁不超过饱和磁通的10%。级电流互感器铁芯带有小气隙，气隙长度约为磁路平均长度的0.05%，由于气隙使铁芯不易饱和，有利于直流分量的快速衰减，在额定负荷下允许最大电流误差为±1%。 TPZ级：准确限值规定了为在指定的二次回路时间常数下，具有最大直流偏移的单次通电时的峰值瞬时交流分量误差。无直流分量误差限值要求，剩磁通实际上可以忽略。TPZ级电流互感器铁芯心有较大气隙，气隙长度约为磁路平均长度的0.1%，由于铁芯气隙较大，一般不易饱和，特别适合于有快速重合闸(无电流时间间隙不大于0.3s)线路上使用。测量用单相电磁式电压互感器的标准准确级为：0.1，0.2，0.5，1.0，3.0，5.0；保护用电压互感器的标准准确级为：3P和6P，电压误差分别是3%和6%。

电压电流互感器准确等级

电压电流互感器准确等级集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）

P级：准确限值规定为稳态对称一次电流下的复合误差，无剩磁限值。 5P20表示在加20倍额定电流的情况下，误差小等于5% 暂态保护用电流互感器准确级分为TPX、TPY、TPZ三个级别。 TPS 级：低漏磁电流互感器，其性能由二次励磁特性和匝数比误差限值规定。无剩磁限值。 TPX级：准确限值规定为在指定的暂态工作循环中的峰值瞬时误差。无剩磁限值。TPX级电流互感器环形铁芯中不带气隙，在额定电流和负载下，其电流误差不大于±0.5% TPY级：准确限值规定为在指定的暂态工作循环中的峰值瞬时误差。剩磁不超过饱和磁通的10%。级电流互感器铁芯带有小气隙，气隙长度约为磁路平均长度的0.05%，由于气隙使铁芯不易饱和，有利于直流分量的快速衰减，在额定负荷下允许最大电流误差为±1%。 TPZ级：准确限值规定了为在指定的二次回路时间常数下，具有最大直流偏移的单次通电时的峰值瞬时交流分量误差。无直流分量误差限值要求，剩磁通实际上可以忽略。TPZ级电流互感器铁芯心有较大气隙，气隙长度约为磁路平均长度的0.1%，由于铁芯气隙较大，一般不易饱和，特别适合于有快速重合闸(无电流时间间隙不大于0.3s)线路上使用。测量用单相电磁式电压互感器的标准准确级为：0.1，0.2，0.5，1.0，3.0，5.0；保护用电压互感器的标准准确级为：3P和6P，电压误差分别是3%和6%。

电流互感器和电压互感器型号含义

电流互感器及电压互感器型号含义说明 PT型号含义说明第1位：J—PT 第2位：D—单相；S—三相；C—串级；W—五铁芯柱第3位：G—干式；J—油浸；C—瓷绝缘；Z—浇注绝缘；R—电容式；S—三相第4位：W—五铁芯柱；B—带补偿角差绕组；连字符号后面：GH—高海拔；TH—湿热区 CT型号含义说明第1位：L—CT 第2或3位：A—穿墙式；M—母线型；B—支柱式；C—瓷绝缘；S—塑料注射绝缘； D—单匝贯穿式；W—户外式；F—复匝式；G—改进型；Y—低压式；Z—浇注绝缘式支柱式；Q—母线型；K—塑料外壳；J—浇注绝缘或加大容量第4或5位：B—保护级；C—差动保护；D—D级；J—加大容量；Q—加强型例： LZZBJ9-10A3G L 电流互感器 Current transformer Z 支柱式 Post type Z 浇注式 Casting type B 带保护级 Wity protective class J 加强型 Reinforced type 9 设计序号 Design Number

A3G 结构代号 Structure code LFZ-10Q L 电流互感器 Current transformer F 复匝式 Z 浇注式 Casting type 10 额定电压（kV） Highest voltage for equipment(kV) Q 结构代号 Structure code LZZ-10 L 电流互感器 Current transformer Z 支柱式 Post type Z 浇注式 Casting type 10 额定电压（kV） Highest voltage for equipment(kV) LMZB7-10GYW1 L 电流互感器 Current transformer M 母线式 Busbar type Z 浇注式 Casting type B 带保护级 Wity protective class 7 设计序号 Design Number

全光学电压互感器关键技术及其工程应用

全光学电压互感器关键技术及其工程应用（张志鑫谭金权石梅荣张峰孙祥龙）南瑞航天(北京)电气控制技术有限公司北京100085 摘要：全光学电压互感器基于Pockels光电测量原理，实现了电压的非介入式、宽频域及精密测量，准确度达到0.2/3P，具有本质安全、强绝缘能力、突出的抗快速暂态过电压（VFTO）干扰性能及可靠性等优点。此外，全光学互感器大幅度降低了运行维护成本，不需要定期检修，通过状态自诊断即可实现产品状态维修，节省占地面积。我国独立自主率先开发出工程化产品，解决了无源式电子式互感器温度、振动等环境适应性及长期可靠性的关键技术难题，在我国智能化变电站建设中10余个工程项目得到应用，应用数量超过100台，产品运行稳定，总体运行情况良好。光学电压互感器基于全新的测量原理，在集成一体化、智能化、安全性、可靠性方面具有突出的优势，在未来的智能变电站建设中具有广阔的应用空间。关键字：全光学电压互感器、温度、振动，工程应用 The key technologies and the engineering applications of all optical voltage transformer ZHANG Zhi-xing, TAN Jin-quan, SHI Mei-rong, ZHANG Feng, SUN Xiang-long NAE(Beijing) Electric Control Technology Ltd. 100085 Abstract：All optical voltage transformer based on the principle of Pockels photoelectric measurement achieves the voltage of the non intrusive, wide frequency range, precision measurement, the accuracy of 0.2/3P and has the advantages of intrinsic safety, strong insulating ability, the outstanding performance of VFTO interference and reliability etc. Furthermore, all-optical transformer dramatically reduces operation and maintenance cost. It saves floor space and doesn't need regular overhauling as it can achieve condition-based maintenance by self-diagnosis. China has taked the lead in developing engineering products, solves the key technical problems of passive electronic transformer’s temperature, vibration, other environmental adapt ability , long term reliability and they have applied in more than 10 projects of Intelligent substation construction in China. The number of application is more than 100. The products are running stable, generally operating in good condition. All-optical voltage transformer based on the new measuring principle has the outstanding advantages of integration, intelligence, security and reliability and has a broad application space in the future construction of Smart Substation. Key Words：All optical voltage transformer, Temperature, Vibration, The engineering applications
