环氧树脂的粘度是重要指标之一
https://www.360docs.net/doc/2311732957.html, 江门市洁达涂料有限公司洁达涂料
环氧树脂的粘度是重要指标之一
环氧地坪的黏度：环氧树脂的黏度是环氧树脂实际使用中的重要指标之一。
环氧地坪软化点：环氧树脂的软化点可以表示树脂的分子量大小，软化点高的分子量大，软化点低的分子量小。低分子量环氧树脂软化点小于50摄氏度聚合度小于2，中分子量环氧树脂软化点50至95摄氏度聚合度2至5；高分子量环氧树脂软化点大于100摄氏度聚合度大于5。
环氧地坪中氯的含量：氯含量是指环氧树脂中所含氯的物质的量，包括有机氯和无机氯。无机氯主要是指树脂中的氯离子，无机氯的存在会影响固化树脂的电性能。树脂中的有机氯含量标志着分子中央起闭环反应的那部分氯醇基团的含量，它的含量应尽可能地降低，否则也会影响树脂的固化及固化物的性能。https://www.360docs.net/doc/2311732957.html,洁达涂料
洁净耐磨的生产空间------来自洁达！高品质低价格值得信赖！https://www.360docs.net/doc/2311732957.html,
怎样使用环氧树脂才能粘得牢
怎样使用环氧树脂才能粘得牢 环氧树脂可以用来粘接金属、玻璃、木器等物品．它是一种合成的高分子物质, 未固化之前性质稳定, 常温下可以贮存多年．但与胺类固化剂接触混合, 便会迅速起反应固化．因此, 使用时必须注意以下事项, 粘接效果才能理想． １．固化剂．常用的常温固化剂有乙二胺、二乙烯、三胺等．选用不同的固化剂, 对树脂硬化程度、操作时间、固化后的性能都有很大影响．乙二胺是无色液体, 有刺激性臭味和腐蚀性, 毒性比较大．它固化速度快, 因此混合时温度水温过高．二乙烯三胺是有刺激性的淡黄色液体, 挥发比较慢, 对人体危害也比较小, 固化后脆性也比乙二胺小, 因此被广泛采用． 固化剂的用量必须严格控制．用多了, 没有粘接就已经先固化了, 固化物发脆；用少了固化时间长, 固化物强度低．乙二胺一般用量在６% －８% , 二乙烯三胺为８% －１１% ．市场上出售的乙二胺溶液, 有７０% 和９５% 两种, 要注意换算使用． ２．增韧剂．为了降低树脂硬化后的脆性, 增加韧性, 提高抗弯强度和杭冲击强度, 可以加进增韧性, 常用的增韧剂为邻苯二甲酸二丁脂, 用量为环氧树脂的１５% 左右． ３．稀释剂．操作时可加入稀释剂, 可以降低环氧树脂的粘度和延长操作时间．常用的稀释剂有丙酮、甲苯、二甲苯、醋酸丁脂等．这些都属于非活性稀释剂, 多加会降低粘结强度．如果改用活性稀释剂环氧丙烷苯基醚, 用量应提高到树脂量的２０% 左右． ４．填料．可以改善环氧树脂的性能, 提高强度和粘结力．常用的粉状填料有石英粉、石棉粉、铝粉、滑石粉和水泥等．
５．表面清洗．粘接的部位必须干净, 清除铁锈, 有油污的地方必须用汽油清洗, 才能保证粘接的牢固．
环氧树脂优缺点
热固性树脂基复合材料是目前研究得最多、应用得最广的一种复合材料。它具有质量轻、强度高、模量大、耐腐蚀性好、电性能优异、原料来源广泛，加工成型简便、生产效率高等特点，并具有材料可设计性以及其他一些特殊性能，如减振、消音、透电磁波、隐身、耐烧蚀等特性，已成为国民经济、国防建设和科技发展中无法取代的重要材料。在热固性树脂基复合材料中使用最多的树脂仍然是酚醛树脂、不饱和聚酪树脂和环氧树脂这三大热固性树脂。这三种树脂阶性能各有特点：酚醛树脂的耐热性较高、耐酸性好、固化速度快，但较脆、需高压成型；不饱和聚酪树脂的工艺性好、价格最低，但性能较差；环氧树脂的粘结强度和内聚强度高，耐腐蚀性及介电性能优异，综合性能最好，但价格较贵。因此，在实际工程中环氧树脂复合材料多用于对使用性能要求高的场合，如用作结构材料、耐腐蚀材料、电绝缘材料及透波材料等。 1、环氯树脂复合材料的分类 环氧树脂复合材料(简称环氧复合材料，也有人称为环氧增强塑料)的品种很多，其名称、含义和分类方法也没有完全统一，但大体上讲可按以下方法分类。 (1)按用途可分为环氧结构复合材料、环氧功能复合材料和环氧功能型结构复合材料。结构复合材料是通过组成材料力学性能的复合，使之能用作受力结构材料，并能按受力情况设计和制造材料，以达到材料性能册格比的最佳状态。功能复合材料是通过组成材料其他性能(如光、电、热、耐腐蚀等)的复合，以得到具有某种理想功能的材料。例如环氧树脂覆铜板、环氧树脂电子塑封料、雷达罩等。需要指出的是，无论使用的是材料的哪一种功能性，都必须具有必要的力学性能，否则再好的功能材料也没有实用性。已有些功能材料同时还要有很高的强度，如高压绝缘子芯棒，要求绝缘性和强度都很高，是一种绝缘性结构复合材料。 (2)按成型压力可分为高压成型材料(成型压力5—30MPa)，如环氧工程塑料及环氧层压塑料；低压成型材料(成型压力＜2．5MPa)，如环氧玻璃钢和高性能环氧复合材料。玻璃钢和高性能复合材料由于制件尺寸较大(可达几个㎡)、型面通常不是平面，所以不宜用高压成型。否则模具造价太高，压机吨位太大，因而成本太贵。 (3)按环氧复合材料阶性能、成型方法、产品及应用领域的特点，并照顾到习惯上的名称综合考虑可分为：环氧树脂工程塑料、环氧树脂层压塑料、环氧树脂玻璃钢(通用型环氧树脂复合材料)及环氧树脂结构复合材料。 3、环氧树脂复合材料的特性 (1)密度小，比强度和比模量高。高模量碳纤维环氧复合材料的比强度为钢的5倍、铝合金的4倍，钻合金的3．2倍。其比模量是钢、铝合金、钦合金的5．5—6倍。因此，在强度和刚度相同的情况下碳纤维环氧复合材料构件的重量可以大大减轻。这在节省能源、提高构件的使用性能方面，是现有任何金属材料所不能相比的。 (2)疲劳强度高，破损安全特性好。环氧复合材料在静载荷或疲劳载荷作用下，首先在最薄弱处出现损伤，如横向裂纹、界面脱胶、分层、纤维断裂等。然而众多的纤维和界面会阻
(完整版)环氧树脂主要性能指标的检测方法

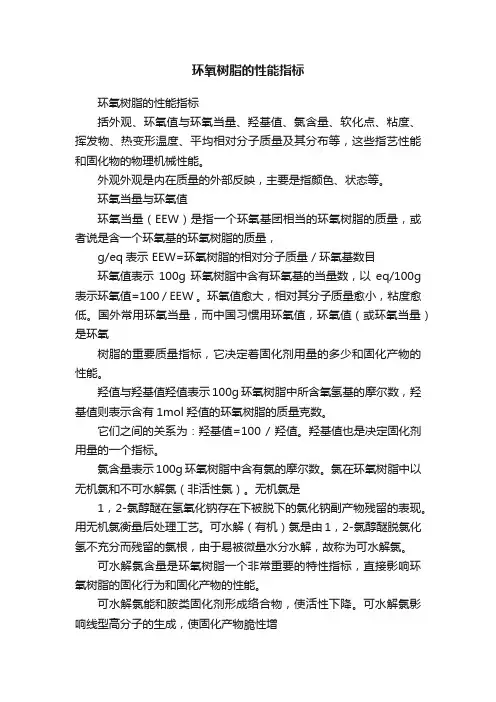

三、环氧树脂主要性能指标的检测方法 1、环氧树脂环氧值、环氧当量的测定 可用光谱分析法或化学分析法进行分析，光谱分析比化学分析容易操作，但是需要用标准试祥做成定量线。 ①光谱分析法 用红外光谱、拉曼光谱或核磁共振光谱等分析方法是很普及的，可用于环氧树脂的定性分析或环氧基的定量分析。红外光谱吸收法:首先用一系列已知环氧当量的环氧树脂的红外光谱做出A910cm－1／A1610 cm－1 (其中910cm－1是环氧基的吸收峰，1610 cm－1是苯环的吸收峰)基线，然后做出A910cm－1／A1610 cm－1与环氧当量标准曲线。这样在测定某一环氧树脂试样的环氧当量时，只需知道该环氧树脂A910／M1610的比值，即可确定其环氧当量。 ②化学分析法 常用的化学分析方法是在适当的溶剂中，使用过量的盐酸与环氧基作用，定量生成氯醇，将过且的盐酸用碱滴定法定量，。常用的溶剂有丙酮、无水醚、吡啶等。有时不用盐酸，而用溴化化氢酸、碘化钾与盐酸、过氯酸与季铵溴化物等为卤化剂，进行直接滴定。 方法多种多样，现今国际上通用的分析法是高氯酸法，适用于各种环氧树脂，但操作过程繁琐。另外还有盐酸／丙酮法、盐酸吡啶法以及盐酸二氧六环法。我国沿用的测定方法以盐酸一丙酮法和盐酸一吡啶法，其中盐酸一丙酮法较适用于分子量在1500以下的环氧树脂，而
盐酸一吡啶法较适用于分子量在1500以上的环氧树脂。相对来说，盐酸一丙酮法应用较多。 溴化季按盐直接滴定法 a）原理 原理是通过高氯酸（HClO4）与溴化四乙基铵（NEt4Br）反应生成的溴化氢与1，2-环氧基的定量反应。该程序包括用高氯酸-冰醋酸标准溶液滴定溶解在含溴化四乙基铵的环氧树脂的二氯甲烷溶液，以结晶紫为指标剂，当环氧基被消耗完，过量的溴化氢会引起过量的结晶紫指标剂变色。 b）溶液配制 结晶紫指标剂：取结晶紫0.5g，溶解于100ml冰醋酸中即得， 0．1 mol /L高氯酸-冰醋酸标准溶液 配制取无水冰醋酸550ml，加入高氯酸HClO4（W/W在70%左右，比重1.75）8.2ml摇匀，在烧杯中缓缓滴加24ml醋酐，用玻璃棒不断搅拌，放冷至室温后，转移到1000ml容量瓶中，加无水冰醋酸稀释至刻度线，摇均匀后，放置24小时使醋酐与溶液中的水充分反应完全。即得0．1N浓度的HClO4-HAc标准溶液。 标定准确称取在105℃干燥至恒重的邻苯二甲酸氢钾KHC8H4O4约0.4g（准确至0．0001 g）置于锥形瓶中，加无水冰醋酸20ml，使溶解，加0.5%结晶紫冰醋酸溶液1—2滴，用高氯酸冰醋酸标准溶液滴定至蓝色，并将滴定结果用空白试验（即不加邻苯二甲酸氢钾）校正。计算如下：
环氧树脂特性
环氧树脂 目录 材料简介 应用特性 类型分类 使用指南 国内主要厂商 环氧树脂应用领域 环氧树脂行业 材料简介 环氧树脂 是泛指分子中含有两个或两个以 上环氧基团的有机高分子化合 物，除个别外 ，它们 的 相对分子质量 都不高。 环氧树脂的 分子结构是以分子链中含有活泼 的环氧基团为其特征 ，环氧基 团 可以位于分子 链的末端、中间或成环状 结构。由于分子结构中 含有活泼的环氧基团，使 它们可与多 种类型的固化 剂发生交联反应而形成不溶、不 熔的具有三向网状结构的高聚 物。 应用特性 1 、 形式 多样。各种树脂、固化剂、改性剂体系几乎可以适应各种应用 对形式提出的要求，其 范围可以从极 低的粘度到高熔点固 体。 2 、 固化方便。选用各种不同的 固化剂，环氧树脂体系几乎可 以在 0 ～ 180 ℃温度范围内固化 。 3 、 粘 附力强。环氧树脂分子链中固有的极 性羟基和醚键的存在，使其对各种物质 具有很高的 粘附力。环氧 树脂固化时的收缩性低，产生的 内应力小，这也有助于提高 粘 附强度。 4 、 收缩 性低。 环氧树脂和所用的固化剂的反应是 通过直接加成反应或树脂分子中 环氧基的 开 环聚合反应来 进行的，没有水或其它挥发性副 产物放出。它们和不饱和聚 酯 树脂、酚醛树脂相比， 在固化过程中 显示出很低的收缩性（小于 2%）。 5 、 力学性能。固化后的环氧 树脂体系具有优良的力学性 能。 6 、 电性能 。固化后的环氧树脂体系是一 种具有高介电性能、耐表面漏电、耐电弧 的优良绝 缘 材 料。 7 、 化学 稳定性。通常，固化后的环氧树脂体系具有优良的耐 碱性、耐酸性和耐溶剂性。像固 化环氧体系的 其它性能一样， 化学 稳定性也取决于所选用的树脂和 固化剂。 适当地选用 环氧树脂 和 固化剂，可以 使其具有特殊的化学稳定性 能。 8 、 尺寸稳定性。上述的许多 性能的综合，使环氧树脂体系 具 有突出的尺寸稳定性和耐久性 。 9 、 耐霉菌。固化的环氧树脂 体系耐大多数霉菌，可以在苛 刻 的热带条件下使用。 类型分类 根据分子 结构，环氧树脂大体上可分为五 大类： 1 、 缩水甘油醚类环氧树脂 2 、 缩水甘油酯类环氧树脂 3 、 缩水甘油胺类环氧树脂 4 、 线型脂肪族类环氧树脂 5 、 脂环族类环氧树脂
常用环氧树脂参数总结
常用环氧树脂参数总结 一、缩水甘油基型环氧树脂: 1．缩水甘油醚型环氧树脂 1．1双酚A型环氧树脂： 双酚A型环氧树脂是应用最广泛的树脂之一，占环氧树脂树脂总产量的90%。在分子结构中含有羟基和醚键，固化过程进一步生成新的—OH和—O—，使固化物具有很高的内聚力和粘附力。因此可以对金属、陶瓷、木材、水泥和塑料进行粘接。 另外，双酚A型环氧树脂属无毒树脂，其白鼠的最低口服致死量为LD50为11.4g/kg。 双酚A型环氧树脂的牌号与性质表 新牌号原牌号外观粘度（Pa.s）软化点（℃）环氧值 E—55 616# 浅黄粘稠液体 6－8 －－－－ 0.55－0.56 E—51 618# 浅黄粘稠液体 10－16 －－－－ 0.48－0.54 E—44 6101# 黄色高粘度液体 20－40 －－－－ 0.41－0.47 E—42 634# 同上－－－－ 21－27 0.38－0.45 E—35 637# 同上－－－－ 20－35 0.30－0.40 E—31 638# 浅黄粘稠液体－－－－ 40－55 0.23－0.38 E—20 601# 黄色透明固体－－－－ 64－76 0.18－0.22 E—14 603# 同上－－－－ 78－85 0.10－0.18 E—12 604# 同上－－－－ 85－95 0.10－0.18 E—06 607# 同上－－－－ 110－135 0.04－0.07 E—03 609# 同上－－－－ 135－155 0.02－0.04 E—01 665# 液体 30－40 －－－－ 0.01－0.03 1．2双酚S型环氧树脂 双酚S型环氧树脂是由双酚S和过量环氧氯丙烷在碱性条件下缩聚得到的耐高温环氧树脂。 双酚S为浅黄色固体，由东北石化研究所研制，全名为“4，4‘—二羟基二苯双缩水甘油醚环氧树脂”，胺类、酸酐、咪唑均能固化双酚S，其固化物具有热变形温度高、热稳定性能好的特点。这是因为分子中极性强的砜基—SO2—取代双酚A中的异丙基，提高了热稳定性；砜基改善了粘附力，增强了环氧基的开环活性。 1．3双酚F型环氧树脂 双酚F型环氧树脂是由双酚F和过量环氧氯丙烷（1：10），在四甲基氯化铵和NaOH条件下，经醚化和闭环反应，缩聚而成的。 双酚F型环氧树脂的粘度低，可用于碳纤维复合材料、玻纤增强塑料以及地下油井的灌封材料。 1．4环氧化线型酚醛树脂 环氧酚醛是由低分子量酚醛树脂与环氧氯丙烷在酸催化剂下缩合而成，兼有酚醛和双酚A型环氧树脂的优点。按线型酚醛树脂分子量和发羟基含量不同，可以合成不同分子量和官能度的环氧酚醛，如甲酚线型酚醛树脂。 环氧酚醛高粘度半固体，平均官能度为2.5－6.0，软化点≤28℃，环氧值0.53－0.57，在上海树脂厂和无锡树脂厂生产。为改善工艺，添加低粘度的稀释剂，或与双酚A混合使用。 胺类、酸酐类和咪唑均能固化环氧酚醛。在150℃以下固化环氧酚醛和双酚A型环氧树脂的热变形温度相近。例如： 固化剂固化条件用量% 热变形温度（℃）
环氧树脂配置讲义
校讲义 《水声换能器设计与制作工艺》 实验指导书 水声工程学院 王文芝
目录 1.实验一压电瓷材料主要参数测试 (1) 2.实验二环氧树脂粘结与灌封工艺实验 (4) 3.实验三薄壁圆管换能器的制作 (6) 4.实验四复合棒换能器的制作 (10) 5.实验五聚氨酯橡胶的灌封工艺 (13) 6.实验六薄圆片径向振动换能器的制作 (15) 7.实验七薄长片长度振动换能器的设计与制作 (18) 8.实验八水声换能器电声性能参数测量实验 (20) 9.实验九氯丁橡胶硫化工艺实验 (26) 10.实验十超声应用实验 (27)
实验一、压电瓷材料主要参数测试 一、实验目的：掌握压电瓷材料性能参数的测试方法，了解主要参数的计算方法。 二、实验容： 1.学习实验仪器的使用； 2.用“谐振-反谐振”法测试PZT-4、PZT-5的主要参数； 3.电容电桥测量T C ，δtg ； 4.用NW1232低频频率特性测试仪测量1,,m n m f f f ； 5.用ZJ-3A 型准静态33d 测量仪测量各元件的33d 值。 三、实验仪器： 信号源 GFG ——8250A 一台 毫伏表 DF2175 二台 π型网络转接器 自制 一个 低频频率特性测试仪 NW1232 一台 准静态33d 测量仪 ZJ-3A 一台 电容电桥 一台 四、实验原理：通过“谐振-反谐振”方法，测试压电瓷材料的串联谐振频率s f 、并联谐振频率1s p f f 及等，计算出各主要参数。 实验仪器：
五、仪器连接： 六：实验方法： 1.按图连接好仪器。 2.打开仪器开关，将样品夹到夹持架两顶尖处，注意夹持力要尽量小，以样品不掉下来即可，夹持点应选在样品的中心处。 3.调节输入电压，测量薄圆片和薄长条片材料时，使V=1V ，测量长圆柱试样时，使V=3V 。 4.调节信号频率，按测量参数的需要测出试样的1,,m n m f f f ，测量1,m m f f 时，将转接器开关拨到2T R ，测量n f 时将转接器开关拨到3T R ，注意观察输出电压，当输出电压出现第一个峰值时，此时的信号频率即为m f ，继续调节输入信号频率，当输出电压出现第一个谷值时，此时频率为n f ，当输出电压出现第二个峰值时，此时的输入信号频率为1m f 。 5.用NW1232低频频率特性测试仪测量1,,m n m f f f 时，选扫频方式为“线性”，检波方式为“线性”，调节扫频宽度可观测到频率特性曲线，再将扫频方式改为“手动”，可在相应位置测出1,,m n m f f f 。 6.ZJ-3A 静态33d 测量仪使用方法见附页。 七、实验步骤： 1、用薄圆片试样（PZT-4，PZT-5二种）测试材料的δεσtg k T p ,,,33 2、用薄长方片试样（PZT-4，PZT-5二种）测试材料的3111 31),(,d Y S k E
环氧树脂是一类具有良好的粘接性
环氧树脂是一类具有良好的粘接性、电绝缘性、化学稳定性的热固性高分子材料,作为胶粘剂、涂料和复合材料等的树脂基体,广泛应用于建筑、机械、电子电气、航空航天等领域。环氧树脂使用时必须加入固化剂,并在一定条件下进行固化反应,生成立体网状结构的产物,才会显现出各种优良的性能,成为具有真正使用价值的环氧材料。因此固化剂在环氧树脂的应用中具有不可缺少的,甚至在某种程度上起着决定性的作用。环氧树脂潜伏性固化剂是近年来国内外环氧树脂固化剂研究的热点。所谓潜伏性固化剂,是指加入到环氧树脂中与其组成的单组分体系在室温下具有一定的贮存稳定性,而在加热、光照、湿气、加压等条件下能迅速进行固化反应的固化剂,与目前普遍采用的双组分环氧树脂体系相比,由潜伏性固化剂与环氧树脂混合配制而成的单组分环氧树脂体系具有简化生产操作工艺,防止环境污染,提高产品质量,适应现代大规模工业化生产等优点。 环氧树脂潜伏性固化剂的研究一般通过物理和化学的手段,对普通使用低温和高温固化剂的固化活性加以改进,主要采取以下两种改进方法:一是将一些反应活性高而贮存稳定性差的固化剂的反应活性进行封闭、钝化;二是将一些贮存稳定性好而反应活性低的固化剂的反应活性提高、激发。最终达到使固化剂在室温下加入到环氧树脂中时具有一定的贮存稳定性,而在使用时通过光、热等外界条件将固化剂的反应活性释放出来,从而达到使环氧树脂迅速固化的目的。本文就国内外环氧树脂潜伏性固化剂的研究进展作一基本概述。 1 环氧树脂潜伏性固化剂 1.1 改性脂肪族胺类 脂肪族胺类固化剂如乙二胺、己二胺、二乙烯三胺、三乙烯四胺等是常用的双组分环氧树脂室温固化剂,通过化学改性的方法,将其与有机酮类化合物进行亲核加成反应,脱水生成亚胺是一种封闭、降低其固化活性,提高其贮存稳定性的有效途径。 这种酮亚胺型固化剂与环氧树脂组成的单组分体系通过湿气和水分的作用而使酮亚胺分解成胺因此在常温下即可使环氧树脂固化。但一般固化速度不快,使用期也较短,原因是亚胺氮原子上的孤对电子仍具有一定的开环活性。为解决这一问题,武田敏之用羰基两端具有立体阻碍基团的酮3-甲基-2 -丁酮与高活性的二胺1,3 二氨甲基环己烷反应得到的酮亚胺不仅具有较高的固化反应活性,而且贮存稳定性明显改善。另外日本专利报道采用聚醚改性的脂肪族胺类化合物与甲基异丁基酮反应得到的酮亚胺也是一种性能良好的环氧树脂潜伏性固化剂。脂肪族胺类固化剂通过与丙烯腈、有机膦化合物,过渡金属络合物的反应,也可使其固化反应活性降低,从而具有一定的潜伏性。 1.2 芳香族二胺类 芳香胺由于具有较高的Tg而受到重视,但由于其的剧毒性而限制了应用。经改性制得的芳香族二胺类固化剂则具有Tg高、毒性低、吸水率低、综合性能好的优点。近年来研究较多的芳香族二胺类固化剂有二胺基二苯砜(DDS)、二胺基二苯甲烷(DDM)、间苯二胺(m PDA)等,其中以DDS研究得最多最成熟,成为高性能环氧树脂中常用的固化剂。DDS用作环氧树脂潜伏性固化剂时,与MP DA、DDM等芳香二胺相比,由于其分子中有强吸电子的砜基,反应活性大大降低,其适用期也增长。在无促进剂时,100克环氧树脂配合物的适用期可达1年,固化温度一般要达到200℃。为了降低其固化温度,常加入促进剂以实现中温固化。近年来为了改善体系的湿热性能和韧性,对DDS进行了改性,开发出多种聚醚二胺型固化剂,使得它们在干燥时耐热性有所降低,这些二胺因两端胺基间的距离较长,造成吸水点氨基减少,并且具有优良的耐冲击性。
环氧树脂特性
环氧树脂 目录 材料简介应用特性类型分类使用指南国内主要厂商环氧树脂应用领域环氧树脂行业 材料简介 环氧树脂是泛指分子中含有两个或两个以上环氧基团的有机高分子化合物，除个别外，它们的相对分子质量都不高。环氧树脂的分子结构是以分子链中含有活泼的环氧基团为其特征，环氧基团可以位于分子链的末端、中间或成环状结构。由于分子结构中含有活泼的环氧基团，使它们可与多种类型的固化剂发生交联反应而形成不溶、不熔的具有三向网状结构的高聚物。 应用特性 1、形式多样。各种树脂、固化剂、改性剂体系几乎可以适应各种应用对形式提出的要求，其范围可以从极低的粘度到高熔点固体。 2、固化方便。选用各种不同的固化剂，环氧树脂体系几乎可以在0～180℃温度范围内固化。 3、粘附力强。环氧树脂分子链中固有的极性羟基和醚键的存在，使其对各种物质具有很高的粘附力。环氧树脂固化时的收缩性低，产生的内应力小，这也有助于提高粘附强度。 4、收缩性低。环氧树脂和所用的固化剂的反应是通过直接加成反应或树脂分子中环氧基的开环聚合反应来进行的，没有水或其它挥发性副产物放出。它们和不饱和聚酯树脂、酚醛树脂相比，在固化过程中显示出很低的收缩性（小于2%）。 5、力学性能。固化后的环氧树脂体系具有优良的力学性能。 6、电性能。固化后的环氧树脂体系是一种具有高介电性能、耐表面漏电、耐电弧的优良绝缘材料。 7、化学稳定性。通常，固化后的环氧树脂体系具有优良的耐碱性、耐酸性和耐溶剂性。像固化环氧体系的其它性能一样，化学稳定性也取决于所选用的树脂和固化剂。适当地选用环氧树脂和固化剂，可以使其具有特殊的化学稳定性能。 8、尺寸稳定性。上述的许多性能的综合，使环氧树脂体系具有突出的尺寸稳定性和耐久性。 9、耐霉菌。固化的环氧树脂体系耐大多数霉菌，可以在苛刻的热带条件下使用。 类型分类 根据分子结构，环氧树脂大体上可分为五大类： 1、缩水甘油醚类环氧树脂 2、缩水甘油酯类环氧树脂 3、缩水甘油胺类环氧树脂 4、线型脂肪族类环氧树脂 5、脂环族类环氧树脂 复合材料工业上使用量最大的环氧树脂品种是上述第一类缩水甘油醚类环氧树脂，而其中又以二酚基丙烷型环氧树脂（简称双酚A型环氧树脂）为主。其次是缩水甘油胺类环氧树脂。 1、缩水甘油醚类环氧树脂 缩水甘油醚类环氧树脂是由含活泼氢的酚类或醇类与环氧氯丙烷缩聚而成的。
环氧树脂基本知识
环氧树脂及环氧树脂胶粘剂的基本知识 （一）、环氧树脂的概念： 环氧树脂是指高分子链结构中含有两个或两个以上环氧基团的高分子化合物的总称，属于热固性树脂，代表性树脂是双酚A型环氧树脂。 （二）．环氧树脂的特点（通常指双酚A型环氧树脂） 1．单独的环氧树脂应用价值很低，它需要与固化剂配合使用才有实用价值。 2．高粘接强度：在合成胶粘剂中环氧树脂胶的胶接强度居前列。3．固化收缩率小，在胶粘剂中环氧树脂胶的收缩率最小，这也是环氧树脂胶固化胶接高的原因之一。例如： 酚醛树脂胶：8—10% ；有机硅树脂胶：6—8% 聚酯树脂胶：4—8% ；环氧树脂胶：1—3% 若经过改性加工后的环氧树脂胶收缩率可降为0.1—0.3%，热膨胀系数为6.0×10-5/℃ 4．耐化学性能工好：在固化体系中的醚基、苯环和脂肪羟基不易受酸碱侵蚀。在海水、石油、煤油、10%H2SO4、10%HCl、10%HAc、10%NH3、10%H3PO4和30%Na2CO3中可以用两年；而在50%H2SO4和10%HNO3常温浸泡半年；10%NaOH（100℃）浸泡
一个月，性能保持不变。 5．电绝缘性优良：环氧树脂的击穿电压可大于35kv/mm 6．工艺性能良好、制品尺寸稳定、耐性良好和吸水率低。 双酚A型环氧树脂的优点固然好，但也有其缺点： ①．操作粘度大，这在施工方面显的有些不方便 ②．固化物性脆，伸长率小。 ③．剥离强度低。 ④．耐机械冲击和热冲击差。 （三）．环氧树脂的应用与发展 1．环氧树脂的发展史： 环氧树脂是1938年由P.Castam申请瑞士专利，由汽巴公司在1946年研制出最早的环氧粘接剂，1949年美国的S.O.Creentee研制了环氧涂料，我国于1958年开始环氧树脂的工业化生产。 2．环氧树脂的应用： ①涂料工业：环氧树脂在涂料工业中需用量最大，目前较广泛使用的有水性涂料、粉末涂料和高固分涂料。可广泛用于管道容器、汽车、船舶、航天、电子、玩具、工艺品等行业。 ②电子电器工业：环氧树脂胶可用于电气绝缘材料，例如整流器、变压器的密封灌注；电子元器件的密封保护；机电产品的绝缘处理与粘
环氧树脂
环氧树脂
环氧树脂的命名 (1) 双酚A型环氧树脂 (2) 水性环氧树脂 (3) 柔韧性环氧树脂 (4) 环氧树脂的主要性能指标及测定方法 .......
一、环氧树脂的命名 1、国标GB／T1630-1989的命名法 按照GB/T1630-1989的规定，环氧树脂的名称由树脂缩写代号加牌号组成。按照GB/T1844-1995规定，环氧树脂缩写代号用“EP”表示。环氧树脂牌号由两个数字组组成。两组数字间用一字线连接：第Ⅰ数字组—第Ⅱ数字组。 (1)第1数字组。第1数字组由5位阿拉伯数字组成。每一数字(命名顺序号l、2、3、4、5)代表所指的特性，前两位数字表示树
脂的化学组分，后三位数字分别表示树脂黏度、环氧当量的范围值和对改性剂或溶剂的规定。按照表2—1列出的命名顺序号，依次标出各项性能的类别数或档数。如果某项性能末作规定，则在相应位置以“0”表示。 (2)第Ⅱ数字组。第Ⅱ数字组由3位阿拉伯数字组成。每一数字(命名顺序号6、7、8)代表所指的特性，分别表示树脂的密度范围值、添加剂类型和特征。按照表2—2列出的命名顺序号，依次标出各项性能的档数。如果某项性能未作规定，则在相应位置以“0”表示。 环氧树脂的主要性能
注：树脂化学组分用两位阿拉伯数字表示，如“1”类树脂写作“01”，“10”类树脂写作“10”。对由两类不同化学组分组成的树脂混合物，可用符号“00”表示。 环氧树脂的次要性能
注：①如果使用多种添加剂或规定有多种特征标示，应标出最主要的一种。②全面评定材料的燃烧性，至少需要测定燃烧性、引火性、放出热量、释放的有毒气体和烟密度等性能。 (3)命名举例。例1-某种环氧树脂(EP)，化学组分为脂肪族缩水甘油醚(03)，教度为l-5Pa·s(3)，环氧当量为291-525g/mol(6)，不含改性剂(1)，密度为1.15-1.19g/cm3(3)，未规定添加剂(0)和特征(o)，其名称为EP0336l-300。例2- 某种环氧树脂(EP)，系以两种不同化学组分(00)组成，树脂为半固体(5)，环氧当量为2ll一290g/mol(5)，含有活性剂(2)，密度为1.20-1.29 g/cm3 (4)，加有填料(2)和具有耐热注(5)，其名称为EP 00552—425。 2、国标GB／T1630-1989的命名法 鉴于目前仍大量采用环氧树脂的老型号，故将老国标“GB／T1630-1989环氧树脂分类、型号、命名”中环氧树脂的命名摘录于下，以便查阅。 (1)分类和代号环氧树脂按其主要组成物质不同而分类，并分别给以代号如下。
环氧树脂化学成分
环氧树脂化学成分 主要成份是:酚醛树脂; 酚醛树脂是由苯酚和甲醛在催化剂条件下缩聚、经中和、水洗而制成的树脂，其中以苯酚和甲醛树脂为最重要。也是世界上最早由人工合成的，至今仍很重要的高分子材料。因选用催化剂的不同，可分为热固性和热塑性两类。酚醛树脂具有良好的耐酸性能、力学性能、耐热性能，广泛应用于防腐蚀工程、胶粘剂、阻燃材料、砂轮片制造等行业。 NL固化剂是酚醛树脂呋喃树脂的高效低毒固化剂。NL固化剂毒性低，基本无刺激味，树脂固化后强度高、耐蚀性好，使用用量少，操作方便，贮存期长。本品适用于热固性酚醛树脂及呋喃树脂的常温固化。用来配制酚醛树脂及呋喃胶泥；玻璃钢制品；制笔、制刷、竹木等制品的粘合；也可用作铸造树脂的室温固化剂。质量指标外观暗灰色液体相对密度（20℃）1.16±0.01粘度(涂-4,25℃)秒20－30 总酸度(以H2SO4计)% 18±2 游离酸(以H2SO4计)% 3－5 贮存期一年以上（密闭存放）应用对酚醛树脂或呋喃树脂，NL固化剂的用量范围一般为5－12％。环境温度20℃时，2130酚醛树脂的NL固化剂用量为8％左右，NL固化剂用量可随温度调整。参考配方酚醛树脂酒精NL固化剂石英粉酚醛胶泥100 0－5 6－10 150－200玻璃钢腻子100 0－5 6－10 120－200玻璃钢面料100 10 8－15 10－1520℃时NL用量为8％，1小时左右初凝，使用期30分钟左右配方注意：酚醛树脂或呋喃树脂用NL固化剂来固化时，对填料的要求较高，要求填料的耐酸性达到规范的要求。劣质填料含有碳酸钙等会与酸性固化剂反应产生气泡，影响制品质量，并可能造成树脂不固化。包装及贮运10Kg、25Kg塑料桶装。室温密闭储存。可长期贮存，超过一年复测合格可继续使用。
环氧树脂胶粘剂的常用配方
环氧树脂胶粘剂的常用配方 玻璃钢 常用于环氧玻璃钢的环氧树脂，有普通双酚A型如681#、6101#、634#，酚醛型环氧树脂644#，脂环族环氧6207#和HY-201聚丁二烯环氧树脂。辅助材料中固化剂常用DTA、间苯二胺、顺丁烯二酸酐、邻苯二甲酸酐、内次甲基四氢邻苯二甲酸酐等，促进剂为三乙醇胺。 配方一： 6109#环氧树脂 100 苯乙烯 5 三乙醇胺 6 三乙烯四胺 4 室温10天，加上130℃6h τ=13MPa δ=298.5MPa δ抗压=300MPa 配方二： 644#酚醛环氧化 100 NA酸酐 68 二甲基苄胺 1.8 丙酮 100 室温——120℃(40min)——200℃(40分) ——降温——卸模处理150℃/2h＋260℃/1天 配方三： 634#环氧树脂 32 3193＃聚酯 28 邻苯二甲酸酐 8 BPO 2 苯乙烯 30 100。C/2h + 180。C/8h 弯曲强度和反弹能力佳。 配方一： 618# 100 DTA 8 DBP 20 AL2O3（200目） 100 固化条件：压力（MPa）/温度℃/时间（h）0.05/20℃/24h τ=18MPa 适用金属玻璃和陶瓷粘接。 配方二： 618# 100 二乙基丙胺 8 DBP 20 AL2O3 100 0.05/20℃/48h τ ＞20MPa 用途同上。 配方三：HYJ-6# 618#100 DBP 15 AL2O3 25 2#SiO22-5 四乙烯五胺 12 0.05/20℃/48h AL/玻钢＞20MPa 适用于金属/玻璃钢粘接。 配方四： 618# 100 间苯二胺 18 600#稀释剂10 间苯二酚 10 0.05/20℃/24h τ=17.5MPa τ200℃=5.0MPa 用于耐热接头粘接。 配方五：913# A组：601#环氧 600#稀释剂201#聚酯铝粉和石英粉 B组：BF3乙醚四氢呋喃 A3PO4 A：B=10：1 0.05/15℃/6h τ=19MPa 低温快速固化适用于寒冷地区。 配方六： 四氢呋喃聚醚环氧 5 590#固化剂KH-550 0.2 0.05/30℃/30h τ
环氧树脂种类及性能
环氧树脂种类及性能 一、定义 1、环氧树脂(Epoxy Resin)是泛指含有两个或两个以上环氧基，以脂肪族、脂环族或芳香族等有机化合物为骨架并能通过环氧基团反应形成有用的热固化产物的高分子低聚体(Oligomer) o当聚合度n为零时，称之为环氧化合物，简称环氧化物(Epoxide) o这些低相对分子质量树脂虽不完全满足严格的定义但因具有环氧树脂的基本属性在称呼时也不加区别地统称为环氧树脂。典型的环氧树脂结构如下式。 2、环氧基是环氧树脂的特性基团，它的含量多少是这种树脂最为重要的指标。描述环氧基含量有以下几种不同的表示法： (1)环氧当量:是指含有1 mol环氧树脂的质量，低相对分子质量(分子量)环氧树脂的环氧当量为175?200g/mol, 随着分子量的增大环氧基间的链段越长，所以高分子量环氧树脂的环氧当量就相应的高。 (2)环氧值:每100g树脂中所含有环氧基的物质的量(摩尔)。这种表示方法有利于固化剂用量的计量和用量的表示。 因为固化剂用量的含义是每100g环氧树脂屮固化剂加入量 (part perhundred of resin缩写成phr)。我国采用环氧值 这一物理量。 环氧当量二100/环氧值 3、粘度的定义 粘度：液体在流动时，在其分子间产生的内摩擦的性质，称为 液体的黏性，黏性的大小用黏度表示，是用来表征液体性质相关的阻力因子。 粘度单位有两种：I、厘泊（cps） 2、毫帕秒（m ?
pas） 1厘泊（cps）二1毫帕秒（iD?pas） 一、种类及性能 1、双酚A型环氧树脂：双酚A （即二酚基丙烷）型 环氧树脂即二酚基丙烷缩水甘油瞇。在环氧树脂屮它的原材料易得、成本最低，因而产量最大（在我国约占环氧树脂总产量的90%,在世界约占环氧树脂总产量的75%?80%）,用途最广，被称为通用型环氧树脂。由双酚A型环氧树脂的分子结构决定了它的性能具有以下特点： （1）是热塑性树脂，但具有热固性，能与多种固化剂，催化剂及添加剂形成多种性能优异的固化物，几乎能满足各种使用需求。 （2）树脂的工艺性好。固化时基本上不产生小分子挥发物，可低压成型。能溶于多种溶剂。 （3）固化物有很高的强度和粘结强度。 （4）固化物有较高的耐腐蚀性和电性能。 （5）固化物有一定的韧性和耐热性。 （6）主要缺点是：耐热性和韧性不高，耐湿热性和耐候性差。 2、双酚F型环氧树脂：这是为了降低双酚A型环氧树脂本身的粘度并具有同样性能而研制出的一种新型环氧树脂。通常是用双酚F （二酚基甲烷）与环氧氯丙烷在NaOH作用下反应而得的液态双酚F型环氧树脂。 双酚F型环氧树脂的特点是黏度小，不到双酚A型环氧树脂黏度的1/3,对纤维的浸渍性好。其固化物的性能与双酚A 型环氧树脂几乎相同，但耐热性稍低而耐腐蚀性稍优。液态双酚F型环氧树脂可用于无溶剂涂料、胶粘剂、铸塑料、玻璃钢及碳纤维复合材料等。
环氧树脂胶配制方法
环氧树脂胶配方参考 金属与塑料制品粘接用胶黏剂 HYJ-6环氧胶黏剂 配方 组分用量/g 组分用量/g E-51环氧树脂100 气相法白炭黑2～5 邻苯二甲酸二丁酯15 四乙烯五胺13 氧化铝粉25 制备及固化将配方中前4种组分调制均匀，粘接前加入四乙烯五胺，混合均匀后，即得用于 粘接。粘接后，稍加压力，室温固化2～3d，或70℃固化24h。 用途本胶用于金属与玻璃钢的粘接。 J-37胶 配方 E-44环氧树脂100 间苯二胺15 邻苯二胺15 制备及固化按比例配制，低温保存。固化为80℃时6h。 用途本胶用于粘接金属、玻璃钢等材料。 HYJ-29胶 配方
组分用量/g 组分用量/g E-51环氧树脂100 气相法白炭黑2～5 液体羧基丁腈橡胶16 2-乙基-4-甲基咪唑8 三氧化三铝粉25 制备及固化依次称量，混合均匀。固化：70℃下3h。 用途用于粘接金属和玻璃钢。 KH-511胶 配方 组分用量/g 组分用量/g E-51环氧树脂100 间苯二胺11 液体丁腈橡胶-40 18～20 2-乙基-4-甲基咪唑4 制备及固化依次称量，混合均匀。在0.01MPa压力、120℃下固化3h。用途用于各种金属、玻璃钢、陶瓷、热固性塑料等的粘接，强度较高，中等温度固化，使用 工艺简便，可在-60～+150℃下长期使用。 KH-512胶 配方 组分用量/g 组分用量/g E-51环氧树脂100 647酸酐80 液体丁腈20 2-乙基-4-甲基咪唑2 制备及固化依次称量，混合均匀。固化：120℃下3～4h。 用途用于铝与玻璃钢、金属与硬质塑料等粘接。该胶粘接性能好，
在-60～150℃下使用。 SW-2胶 配方 组分用量/g 组分用量/g A、E-51环氧树脂2.0 苯酚-甲醛-四乙烯五胺0.9 聚醚N330 0.4 C、偶联剂KH-550 石英粉0.6 A：B：C=3：1：0.1 DMP-30 0.1 制备及固化按用量分别配制A、B、C三组分，混合均匀即可。适用期：20℃，10g量，10min 。固化：接触压力，常温下2～4h。 用途本胶为常温快速固化胶，在-60～+60℃下使用，用于铝、钢、铜等金属材料及玻璃钢等 的粘接。 粉末环氧黏合剂 配方 组分用量/g 组分用量/g E-42环氧树脂100 铁粉100 双氰胺7 制备及固化先将双氰胺和铁粉混合均匀，再加到低熔点E-42环氧树脂中，制成粉状（或棒 状）环氧黏合剂。
环氧树脂的固化
实验五 环氧树脂的固化 化工系 毕啸天 2010011811 一、实验目的 1.了解高分子化学反应的基本原理及特点 2.了解环氧树脂的制备及固化反应的原理、特点 二、实验原理 热固性树脂是一类重要的树脂材料，环氧树脂（epoxy resins ）就是其中的一大品种。含有环氧基团的低聚物，与固化剂反应形成三维网状的固化物，是这类树脂的总称，其中以双酚A 型环氧树脂产量最大，用途最广。它是由环氧氯丙烷与双酚A 在氢氧化钠作用下聚合而成。根据不同的原料配比，不同反应条件，可以制备不同软化点、不同分子量的环氧树脂。其通式如下： CH 2 CH CH 2 O C CH 3 CH 3 OCH 2CHCH 2 OH n C CH 3CH 3 OCH 2 CH CH 2 O 环氧树脂通常用下面几个参数表征： 1.树脂粘度 2.环氧当量或环氧值 3.平均分子量和分子量分布 4.熔点或软化点 环氧值是表征环氧树脂质量的重要指标。它表示每100g 环氧树脂中含环氧基的摩尔数。我国环氧树脂部颁牌号中的两位数字是该牌号树脂的平均环氧值×100，所以部颁牌号可以很简明的表示出该环氧树脂的主要特征。 环氧树脂的结构中末端的活泼的环氧基和侧羟基赋予树脂反应活性，双酚A 骨架提供强韧性和耐热性；亚甲基链赋予树脂柔韧性；羟基和醚键的高度极性，使环氧树脂分子与相邻界面产生了较强的分子间作用力。双酚A 型环氧树脂综合性能好，因而用途广泛，商业上称作“万能胶”。 环氧树脂在未固化前呈热塑性的线性结构，通过与固化剂发生化学反应，形成网状结构的大分子，才具有使用价值。环氧树脂固化物的性能除了取决于自身的结构特性以外，还取决于固化剂的种类。此外固化物性能还受固化反应程度的影响。采用的固化条件不同，交联密度也会不同，所得固化物的性能也各异。环氧树脂的固化剂种类很多，不同的固化剂，其交联反应也不同。 未固化的环氧树脂是粘性液体或脆性固体，没有实用价值，只有与固化剂进行固化生成交联网络结构才能实现最终用途。环氧树脂与固化剂的反应，除了一般的脂肪胺和部分脂环胺类固化剂可以在常温固化外，其它大部分脂环族胺和芳香胺类以及全部的酸酐类固化剂都需要在较高的温度下经过较长的时间才能发生固化交联反应。为了降低固化温度，使用促进剂是必要的，适用于胺类和酸酐类固化环氧树脂的促进剂可分为亲核型、亲电型和金属羧酸（或乙酰丙酮）盐三类。环氧树脂的固化反应是通过环氧基的开环反应完成的，末端基为环氧基的树脂可以和多种含活泼氢的化合物反应。活泼氢对环氧化合物的作用先是在环氧基的 氧原子上引起质子的亲电附加，生成H 3O ＋离子，此反应非常迅速，在此H 3O ＋ 离子的作用下进行亲核进攻，使环氧基开环。含有活泼氢的化合物有醇、酚、羧酸、硫醇、酰胺、脲类和异氰酸酯等，上述反应并不需要消除小分子就能使链增长或交联，因此环氧树脂比其它类型
环氧树脂的精细化
环氧树脂的精细化 储九荣段玉刚 提要介绍了各种专业用途的环氧树脂，如高纯度、低粘度、高溴含量、高分子量、透明化树脂的反应机理、合成方法以及相关的性能指标。 关键词环氧树脂，精细化，用途 1 高纯度环氧树脂 近年来环氧树脂在电工电子方面的应用逐步扩大，对环氧树脂的性能要求也不断提高。除要求快速固化、低应力、耐热性外，还要求高纯化。环氧树脂的主要杂质是以有机氯为端基的不纯物。 常见的环氧树脂是由二元(或多元)酚与环氧氯丙烷在碱作用下缩聚而得。由于反应的复杂性，无论是醚化阶段还是脱HCl 成环阶段，都存在着主反应和副反应，同时由于反应体系粘度大，存在中间相，使反应不完全。这些原因都可能使环氧形成异质末端基［1～3］。 制备低氯含量的环氧树脂，一般采用改进合成工艺路线和后处理洗涤两种方法为主。 美国专利［4］报道了一种连续法制备多羟基聚缩水甘油醚的方法。其工艺过程主要是：用双羟基酚同环氧氯丙烷在碱金属存在下反应，析出的产品用水洗涤后得有机相，再脱去未反应物，得水解氯质量分数1%～6%的树脂，再溶于芳香族碳氢化合物或脂环族碳氢化合物中，用碱液洗涤，在高于大气压0.1～0.4 MPa、室温至140 ℃下进行倾析水洗，得有机相再减压蒸馏，用此法制得的环氧树脂水解氯0.01%～0.001%，结合氯0.1%～0.15%。 美国专利［5］报道用50%NaOH水溶液，加碱的同时共沸真空脱水，使体系碱浓度始终保持浓的状态，制得的环氧有机氯不超过0.02%。 后来发展了一种“中间相转移法”生成低氯含量环氧树脂的方法［6］。它是在缩聚过程中，利用相转移催化剂，使反应由一个相(水相)转移到另一相(有机相或上层相)。这样制得的环氧树脂水解氯0.001 7%，结合氯0.041%。 日本专利［7］报道了用不含卤素掺加物的制备环氧化合物的方法：将具有酚式的羟基化合物转化成12-硫酸化甘油酯醚后，接着再转化成缩水甘油醚。另外日本住友金川修等人先用酚类与甲醛共聚合成含烯丙基醚化结构单元的线性树脂，最后用乙酸低温下将双键氧化成环氧基，总氯含量＜0.002%。 除了以上改变合成工艺路线制备低氯含量环氧树脂外，一般还采用后处理洗涤的办法。这些方法主要涉及到选择适当溶剂，例如在甲乙酮中用碱水处理，可得水解氯含量为0.041%的环氧树脂。而在同样条件下用甲苯作溶剂，制得的环氧树脂水解氯含量为0.156%，也有用混合溶剂的。资料表明添加NaCl、KCl、LiCl等碱金属化合物，以及磷、硼、羧酸和它们的盐类可以促进环氧树脂的脱HCl反应［8，9］。 Dow化学公司采用一种后处理工艺把环氧树脂氯含量降至很低的水平［10］。过程如下：把树脂溶于一溶剂系统，加入潜溶剂，如分子量从100～6 000的聚乙烯乙二醇或聚氯丙烯乙二醇，用量为树脂量的0.1%～5%，在50～200 ℃下加热，按氯化物当量加入KOH或NaOH，加热后用水、弱有机酸稀水溶液、酸式盐至少洗涤1次，水洗后的有机相在高真空、170℃下移去溶剂。使用此法可得水解氯0.000 3%、结合氯0.054%的双酚A缩水甘油醚或水解氯0.000 7%、结合氯0.026 3%的甲酚环氧树脂。 各种副反应生成的异质末端基不仅影响树脂自身的性能和固化反应性，也影响固化物的性能，它们使环氧当量上升，造成固化树脂交联密度下降。 同时对原料要求也要严格。因为原料中引入杂质，会对树脂质量造成不利影响。如铁能促进支链反应，游离酚影响色泽，水分会使环氧基和过量氯丙烷水解等。 2 低粘度(低分子量)环氧树脂 双酚A型环氧树脂用下式的理想结构表示：
环氧树脂的主要应用领域分析
环氧树脂的主要应用领域 环氧树脂优良的物理机械和电绝缘性能、与各种材料的粘接性能、以及其使用工艺的灵活性是其他热固性塑料所不具备的。因此它能制成涂料、复合材料、浇铸料、胶粘剂、模压材料和注射成型材料，在国民经济的各个领域中得到广泛的应用。 ①涂料 环氧树脂在涂料中的应用占较大的比例，它能制成各具特色、用途各异的品种。其共性： (1)耐化学品性优良，尤其是耐碱性。 (2)漆膜附着力强，特别是对金属。 (3)具有较好的耐热性和电绝缘性。 (4)漆膜保色性较好。 但是双酚A型环氧树脂涂料的耐候性差，漆膜在户外易粉化失光又欠丰满，不宜作户外用涂料及高装饰性涂料之用。因此环氧树脂涂料主要用作防腐蚀漆、金属底漆、绝缘漆，但杂环及脂环族环氧树脂制成的涂料可以用于户外。 ②胶粘剂 环氧树脂除了对聚烯烃等非极性塑料粘结性不好之外，对于各种金属材料如铝、钢、铁、铜；非金属材料如玻璃、木材、混凝土等；以及热固性塑料如酚醛、氨基、不饱和聚酯等都有优良的粘接性能，因此有万能胶之称。环氧胶粘剂是结构胶粘剂的重要品种。 环氧树脂胶粘剂的主要用途见表l-1、表l-2及表l-3。 表1-1 环氧树脂胶粘 剂的主要用途
③电子电器材料 由于环氧树脂的绝缘性能高、结构强度大和密封性能好等许多独特的优点，已在高低压电器、电机和电子元器件的绝缘及封装上得到广泛应用，发展很快。主要用于： (1)电器、电机绝缘封装件的浇注。如电磁铁、接触器线圈、互感器、干式变压器等高低压电器的整体全密封绝缘封装件的制造。在电器工业中得到了快速发展。从常压浇注、真空浇注已发展到自动压力凝胶成型。 表1-2 环氧胶粘剂在土木建筑上的主要用途 表1-3 环氧胶粘剂在汽车上的主要用途
