手动与自动间隙调整臂的区别及故障处理
手动与自动间隙调整臂的区别及故障处理
马国兴
【摘要】文章对手动间隙调整臂与自动间隙调整臂结构及原理进行分析,同时对安装及调试方法进行对比,对常见的故障原因及排除方法进行了列举,从而为制动间隙调整臂的调整维修提供了依据.
【期刊名称】《汽车实用技术》
【年(卷),期】2018(000)014
【总页数】3页(P230-232)
【关键词】手动间隙调整臂;自动间隙调整臂;故障处理
【作者】马国兴
【作者单位】陕西重型汽车有限公司,陕西西安 710200
【正文语种】中文
【中图分类】U461.3
前言
制动间隙调整臂是汽车气压制动系统中的一个重要总成。卡车在行驶过程中，频繁的制动会导致制动蹄片和制动鼓不断磨损，致使它们两者之间的间隙逐渐变大；最终导致制动气室推杆行程变长，推力下降，引起制动滞后和制动力降低。
为了保障行车安全，必须保证制动蹄片和制动鼓之间有合适的配合间隙，调整臂就是用来起到调节和控制两者间隙的装置。无论手动还是自动，他们的最终目的都是
一样，只不过自动的调整臂不用人为去干预调整，控制间隙更精确而已。
1 结构对比
1.1 手调臂
主要组成有锁止机构、蜗轮蜗杆传动机构、壳体等。
1.2 自调臂
主要组成有齿轮齿条传动机构（或齿轮+斜齿轮）、蜗轮蜗杆传动机构、单向离合器、壳体等。
图1
2 原理对比
2.1 手调臂工作原理
通过调整蜗杆轴4，驱动涡轮2，带动制动凸轮轴转过一定角度。也就是说，在调整臂体与气室推杆相对位置不变的情况下，改变制动凸轮轴的初始位置，从而改变制动间隙。如图2。
2.2 自调臂工作原理
通过对制动时调整臂转过的角度与所受的反作力大小变化的感知，正确识别：正常间隙角“A”、超量间隙角“B”和弹性角“C”，而仅对过量间隙进行调节。如图3：
图2
图3
3 安装方法对比
3.1 手调臂安装
调整制动蹄片与制动鼓间隙，将调整臂螺钉顺时针拧到底，直至车轮锁死，然后将螺钉往后退，前轴听到三次响声，驱动桥听到四次响声。
图4
3.2 自调臂安装
把调整臂安装在凸轮轴上。注意壳体上的箭头方向应与制动方向一致，也就是制动气室推杆向外推动调整臂方向。
用SW12扳手顺时针旋转调整臂端部的蜗杆六方头（注意：不能使用电动扳手，
风动钻），使调整臂柄孔与气室推杆U形叉孔自然正对，然后将圆柱销上轻松插
入U形叉孔，锁上开口销。
用隔圈、螺栓或垫片、卡簧将调整臂固定在凸轮轴上，此时应确保调整臂的轴向间隙A=0.50-2.00mm。
图5
将控制臂向制动方向推动（控制臂上有箭头示意推动方向）直到推不动为止。
此时，控制臂上指针应指向开口或控制臂上的刻线与控制臂盖上的对齐。其操作目的是使自动调整臂正常工作、免受破坏。
安装调整臂支架，随后将控制臂紧固在定位支架上。
图6
用扳手顺时针转动调整臂蜗杆六角头直至摩擦片与制动鼓接触，然后再逆时针方向转动蜗杆六角头3/4圈（反向转动时会听到咔咔声）。注意：不能使用电动扳手、风动钻！
施加若干次制动，刹车间隙自动调整至正常范围，调整功能可通过蜗杆六角头在刹车即将结束时顺时针方向自动旋转观察到，至此安装过程结束。
图7
4 常见失效模式及失效判定
4.1 常见失效模式
自调臂失效模式中，自调失效引起的制动失效发生频次最高。也就是说目前单向离合器的寿命满足不了要求。每刹车一次，单向离合器分离打滑一次，使离合弹簧表
面粗糙度减少，摩擦力就会相应减少，按照这个趋势发展，单向离合器结合正向旋转的摩擦力会越来越小，最终导致正向打滑状态，就会出现离合器自调失效。压力越大、接触面越粗糙，滑动摩擦力越大。频繁的刹车会引起摩擦系数改变，还有自调臂本身的密封不良，导致灰尘跑进去，也会增大离合弹簧表面磨损的快慢，最终影响摩擦系数，导致摩擦力减少，减少寿命。
其它失效模式：
（1）蜗杆锥齿磨损，通过检测蜗杆反向力矩值可判断。
（2）L型控制臂上的连接套脱落或磨损，目测可发现。使用隆中专利扁形销可极大减少该问题的发生。
（3）调整臂回位慢，引起制动发热、疲软等。
（4）安装不当，控制臂铆接位打滑、控制臂断裂。
（5）安装不当，引进的制动间隙小，导致制动鼓发热。
（6）安装不当，气室行程不足引起制动疲软。
4.2 失效判定
外观判定：
（1）检查壳体以及控制臂等部位，对于出现裂纹或者断裂的产品判定失效。（2）加强圈、连接套出现严重磨损的产品判定失效。（3）连接环与控制臂能够相对转动，则判定产品已失效，通常称为控制臂打滑。
（4）将控制臂先按顺时针方向转动，直至转不动为止，然后按逆时针方向旋转，此时蜗杆六角头不能随之转动，则判定产品已失效。
参数判定：
（1）逆时针转动调整臂蜗杆六角头，力矩小于18N·m的调整臂判定为失效。（2）逆时针转动调整臂蜗杆六角头，声音不连续、不清脆，而是“噗、噗”…的声音则判定失效。
5 常见故障处理
表1?
6 结论
在汽车行驶过程中，由于调整臂的频繁使用，磨损或损毁不可避免，技术状态容易变差或者出现故障。因此学会正确的判断和排除调整臂的常见故障能够很大程度地提高调整臂的使用寿命。
参考文献
【相关文献】
[1] 胡丽君,吴涛,俞碧君.刹车间隙自动调整臂工作原理及设计重点.中国机械.
[2] 桑楠.S形凸轮制动间隙自动调整臂工作原理及运动仿真.武汉理工大学.
[3] 段敏,赵安成,田万禄.汽车制动器间隙自动调整装置. 辽宁工业大学学报(自然科学版).
[4] 卢春雷.刹车(制动)间隙自动调整臂(二):两种不同类型的刹车(制动)间隙自动调整臂.汽车与配件.
[5] 陈黎,夏小均,刘生刚.汽车制动器制动间隙自调模式分析.机械工程师.
拉杆式自动调整臂结构工作原理
拉杆式制动间隙自动调整臂 结构、工作原理、特点 随着社会的进展，行车平安问题愈来愈受到主机厂及司机朋友的重视，而作为汽车制动系重要组成的调整臂的性能如何直接决定了行车的平安性，自调臂因其能及时的自动调整制动间隙，为制动间隙的有效性提供了有力保障，而且，由于国家政策的提倡，自调臂代替手调臂是以后行业进展的必然趋势，为抢先占据市场，及早开发出咱们自己的优质自调臂产品投放市场是咱们近期的要紧工作。而拉杆式自调臂以其结构结构紧凑、动作灵活、性能平安靠得住，相对其他类型自调臂本钱较低的有点，咱们将其列为首选开发类型，1．结构组成： 制动间隙自动调整臂为阶跃式间隙自动调束装置。 该调整臂要紧由壳体、蜗杆、蜗轮、棘轮、棘爪、紧缩弹簧及与之相连的滑块、连杆等构件为调整补偿构件。 2．工作原理： 2．1无需自动补偿时 制动时，气室充气，气室推杆推动调整臂转动，并带动与调整臂中蜗轮相啮合的S-凸轮轴转动，从而打开制动蹄片压住制动鼓产生摩擦力矩，直至制动。在这期间调整臂转动后排除制动蹄片与制动鼓间的间隙和制动蹄片、S-凸轮轴、制动鼓所引发的弹性变形，刹车中由于连接套与气室的推杆相连接从而随着调整臂的转动，使与连接套相连的连杆带动滑块向上窜动，其窜动量设定值等于正常制动时调整臂转动所引发的最大窜动值。由于棘轮、棘爪的外表面带必然螺旋角的锯齿形斜齿，当棘轮向上运动时由于现在受力面为非工作面，棘爪在棘轮上滑动，当制动间隙没有超过设定值时棘轮上窜动的行程小于棘轮外表面相邻两齿的轴向齿距现在棘轮、棘爪不发生跳齿，制动器放松后，调整臂复位，棘轮和棘爪又返回原位，不进行间隙补偿。 2．2自动补偿时 当制动间隙由于摩损而引发增大、增大量超过设定值后棘轮的行程大于相邻两齿的轴向齿距时，在紧缩弹簧的作用下棘爪跳过一齿从头啮合。当制动器放松后调整臂复位时，棘轮返回。现在棘轮、棘爪齿形工作面为直面，棘轮轴向返回，在棘爪的作用下棘轮会转动必然角度，棘轮和蜗杆是由花键相连接，因此棘轮会带动蜗杆旋转相同角度；蜗杆又带蜗轮转动，一样，蜗杆带动S-凸轮轴也转过一样的角度，既实现了间隙补偿。
注塑机常见故障及解决方法
注塑机常见故障及维修方法 注塑机四大部分常见问题以及处理 一：锁模部分故障问题与处理方法： （一）：不锁模： 处理方法：1）：检查安全门前行程开关，并修复。 2）：检查电箱内24V5A电源，换保险及电源盒。 3）：检查阀芯是否卡住，清洗阀芯。 4）：检查I/O板是否有输出，电磁阀是否带电。 5）：检查液压安全开关是否压合，机械锁杆挡板是否打开。 （二）：开合模机绞响： 处理方法：1）：检查润滑油管是否断开，若是的话，必须重新接好油管。2）：润滑油油量小，加大润滑油量，建议50模打油一次或用手动加足润滑油。3）：锁模力大，检查模具是否需大锁模力，调低锁模力。 4）：放大板电流调乱，检查电流参数是否符合验收标准，重新调整电流值。5）：平行度超差，用百分表检查头二板平行度是否大于验收标准；调平行度。（三）：等几秒钟才开模： 处理方法：1）：起动速度慢，检查螺丝阻尼是否过大，调小螺丝阻尼孔。2）：阻尼螺丝钉中间孔太大，检查Y孔螺丝阻尼是否过大，换中心孔细的阻尼钉。 （四）：开锁模爬行： 处理方法：1）：二板导轨及哥林柱磨损大，检查二板导轨及哥林柱，更换二板铜套，哥林柱，加注润滑油。 2）：开锁模速度压力调整不当，设定流量20，压力99时锁模二板不应爬行，调节流量比例阀孔，或先导阀孔，调整比例阀线性电流值。 3）：管道及油缸中有空气，排气。 （五）：开模开不动： 处理方法：1）：增加开锁模速度，压力流量过小未调好，检查开锁模速度，压力是否适当，加大开锁模压力，速度。 2）：锁模电子尺零位变，检查锁模伸直机绞后是否终止在零位，重新调整电子尺零位。 3）：检查是否反铰。 （六）：自动生产中调模会越来越紧或越松： 处理方法：1）：调模电磁阀内漏，检查电磁阀是否为“O”型，型号4WE6E 或0810092101，更换电磁阀或是否电磁阀不工作时带24V电。 2）：手动打其它动作时是否有调模动作，并看阀是否卡死。 （七）：锁模后其它动作工作时，全自动慢慢开模： 处理方法：1）：油制板泄漏，检查或更换特快锁模阀，更换油制板。 2）：开模阀泄漏，开动油泵并锁模终止，按射台或射胶动作，二板是否后移，更换开模油阀。正常为开锁模不动。 （八）：锁模时只有开模动作： 处理方法：1）：接错线，检查有否24VDC到阀，检查线路并接线。 2）：卡阀或装错阀芯，检查阀芯是否装错，或堵塞，重新装阀芯或清洗。在正
自动调整臂原理图及安装调整方法
零件清单： 1.铆钉15 右端盖螺母 2.左端盖螺母16 闷盖 3.平面轴承17 回位弹簧（内） 4.锥形离合器18 回位弹簧（外） 5.扭转弹簧19 齿条 6.齿轮20 O形圈 7.钢碗21 蜗轮 8.O形圈22 纸垫 9.蜗杆23 盖板 10.注油嘴24 控制环 11.臂体25 连接板 12.衬套26 连接板总成
1.起始位置 连接板25被固定在支架上，齿条19与控制环24 的槽口上端相接触。槽口的宽度决定了刹车片与 制动鼓之间的设定间隙值。 2．转过间隙角 调整臂转过角A。此时，齿条19向下运动与控制 环24的槽口下端接触，制动蹄张开。当存在超量 间隙时，刹车片与制动鼓尚末接触。 3．转过超量间隙角B 调整臂继续转动。此时，齿条19已和控制环24 的槽口下端接触（控制环与固定的控制臂被铆为 一体），不能继续向下运动。齿条驱动齿轮6旋转， 单向离合器在这个方面可以相对自由转动转过角B 后，凸轮轴带动制动蹄进一步张开，致使刹车片与 制动鼓相接触。 4．转入弹性角C 当调整臂继续转动时，由于刹车片与制动鼓已经 相接触，作用在凸轮轴和蜗轮上的力矩迅速增加, 蜗轮21作用于蜗杆9上的力（向右）随之增大, 使得蜗杆压缩弹簧14并向右移动，从而导致蜗杆 9与锥形离合器4分离。 5．转弹性角C 调整臂继续转动时，齿条被控制环限制仍然不能向 下运动而驱动齿轮转动。这时由于锥形离合器4与 蜗杆9处于分离状态，整个单向离合器总成一起转动。
6．向回转过弹性角C 制动开始释放，调整臂向回转过角C。在回位弹簧17 和18的作用下，使得齿条向下紧帖控制环24的槽口 下端。此时，锥形离合器4与蜗杆9仍处于分离状态， 齿条可以驱使单向离合器总成自由转动。 7．向回转入间隙角A 随着刹车片作用于制动鼓上压力的释放，作用于 凸轮轴和蜗轮的力矩消失，蜗轮21向右施加给蜗 杆9的力也消失，弹簧14复原，推动蜗杆向左移 动，使得蜗杆与锥形离合器4从新啮合。 8．向回转过间隙角A 调整臂向回转过A。齿条19向上运动，与控制环24 的槽口的接触从下端变为上端。 9．向回转过超量间隙角B 调整臂继续转动回到起始位置。此时，齿条19 已与固定的控制环24的槽口上端相接触，受 其限制不能继续向上移动。当调整臂回转时， 齿条驱动齿轮6转动，这时单向离合器和锥齿 离合器均处于啮合状态，使得蜗杆9随齿轮一 起转动，蜗杆驱动蜗轮21，蜗轮驱动凸轮轴， 面对面凸轮辆的转动使得超量间隙减小。

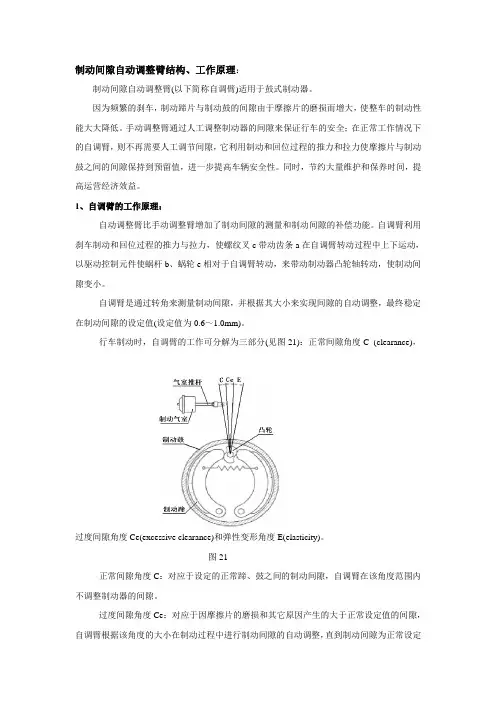

东风商用车制动间隙自动调整臂结构原理
