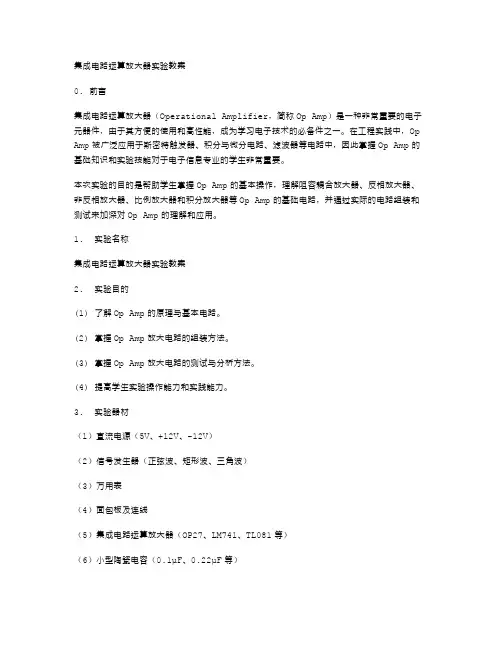

集成电路运算放大器

6.1集成电路运算放大器中的电流源

?1.基本电流源

?分压式射极偏置电路为基本电流源电路。当三级管工作在放大区，由于射

极电流仅由两分压电阻决定，因此当负载发生变化(也即集电极电阻发生变化)，输出电流(即集电极电流)保持不变，体现了恒流特性。

?2.有源负载

?由于电流源具有直流电阻小而交流电阻大的特点，因此在模拟集成电路中，常把它作为负载使用，称为有源负载。

?3.电流源的应用

?(1)为集成运放各级提供稳定的偏置电流;

?(2)作为各放大级的有源负载，提高电压增益。

?6.2差分式放大电路

?主要作用：作为多级放大电路的输入级，抑制零点漂移。

精心收集：单电源供电时的运算放大器应用大全

单电源运算放大器应用集锦 (一)：基础知识我们经常看到很多非常经典的运算放大器应用图集，但是这些应用都建立在双电源的基础上，很多时候，电路的设计者必须用单电源供电，但是他们不知道该如何将双电源的电路转换成单电源电路。在设计单电源电路时需要比双电源电路更加小心，设计者必须要完全理解这篇文章中所述的内容。 1．1 电源供电和单电源供电所有的运算放大器都有两个电源引脚，一般在资料中，它们的标识是VCC＋和VCC－，但是有些时候它们的标识是VCC＋和GND。这是因为有些数据手册的作者企图将这种标识的差异作为单电源运放和双电源运放的区别。但是，这并不是说他们就一定要那样使用――他们可能可以工作在其他的电压下。在运放不是按默认电压供电的时候，需要参考运放的数据手册，特别是绝对最大供电电压和电压摆动说明。绝大多数的模拟电路设计者都知道怎么在双电源电压的条件下使用运算放大器，比如图一左边的那个电路，一个双电源是由一个正电源和一个相等电压的负电源组成。一般是正负15V，正负12V和正负5V 也是经常使用的。输入电压和输出电压都是参考地给出的，还包括正负电压的摆动幅度极限Vom以及最大输出摆幅。单电源供电的电路(图一中右)运放的电源脚连接到正电源和地。正电源引脚接到VCC＋，地或者VCC －引脚连接到GND。将正电压分成一半后的电压作为虚地接到运放的输入引脚上，这时运放的输出电压也是该虚地电压，运放的输出电压以虚地为中心，摆幅在Vom 之内。有一些新的运放有两个不同的最高输出电压和最低输出电压。这种运放的数据手册中会特别分别指明Voh 和Vol 。需要特别注意的是有不少的设计者会很随意的用虚地来参考输入电压和输出电压，但在大部分应用中，输入和输出是参考电源地的，所以设计者必须在输入和输出的地方加入隔直电容，用来隔离虚地和地之间的直流电压。(参见1.3节) 图一通常单电源供电的电压一般是5V，这时运放的输出电压摆幅会更低。另外现在运放的供电电压也可以是3V 也或者会更低。出于这个原因在单电源供电的电路中使用的运放基本上都是Rail－To－Rail 的运放，这样就消除了丢失的动态范围。需要特别指出的是输入和输出不一定都能够承受Rail－To－Rail 的电压。虽然器件被指明是轨至轨(Rail－To－Rail)的，如果运放的输出或者输入不支持轨至轨，接近输入或者接近输出电压极限的电压可能会使运放的功能退化，所以需要仔细的参考数据手册是否输入和输出是否都是轨至轨。这样才能保证系统的功能不会退化，这是设计者的义务。

单电源运放运算放大器图

单电源运放图集前言前段时间去福州出差，看到TI的《A Single-Supply Op-Amp Circuit Collection》这篇文章，觉得不错，就把它翻译了过来，希望能对大家有点用处。这篇文章没有介绍过多的理论知识，想要深究的话还得找其他的文章，比如象这里提到过的《Op Amps for Everyone》。我的E文不好，在这里要感谢《金山词霸》。 ^_^ 水平有限（不是客气，呵呵），如果你发现什么问题请一定指出，先谢谢大家了。 E－mail：wz_carbon@https://www.360docs.net/doc/234879272.html, 王桢 10月29日

介绍我们经常看到很多非常经典的运算放大器应用图集，但是他们都建立在双电源的基础上，很多时候，电路的设计者必须用单电源供电，但是他们不知道该如何将双电源的电路转换成单电源电路。在设计单电源电路时需要比双电源电路更加小心，设计者必须要完全理解这篇文章中所述的内容。 1． 1电源供电和单电源供电所有的运算放大器都有两个电源引脚，一般在资料中，它们的标识是VCC＋和VCC －，但是有些时候它们的标识是VCC＋和GND。这是因为有些数据手册的作者企图将这种标识的差异作为单电源运放和双电源运放的区别。但是，这并不是说他们就一定要那样使用――他们可能可以工作在其他的电压下。在运放不是按默认电压供电的时候，需要参考运放的数据手册，特别是绝对最大供电电压和电压摆动说明。绝大多数的模拟电路设计者都知道怎么在双电源电压的条件下使用运算放大器，比如图一左边的那个电路，一个双电源是由一个正电源和一个相等电压的负电源组成。一般是正负15V，正负12V和正负5V也是经常使用的。输入电压和输出电压都是参考地给出的，还包括正负电压的摆动幅度极限V om以及最大输出摆幅。单电源供电的电路（图一中右）运放的电源脚连接到正电源和地。正电源引脚接到VCC＋，地或者VCC－引脚连接到GND。将正电压分成一半后的电压作为虚地接到运放的输入引脚上，这时运放的输出电压也是该虚地电压，运放的输出电压以虚地为中心，摆幅在V om之内。有一些新的运放有两个不同的最高输出电压和最低输出电压。这种运放的数据手册中会特别分别指明V oh和V ol。需要特别注意的是有不少的设计者会很随意的用虚地来参考输入电压和输出电压，但在大部分应用中，输入和输出是参考电源地的，所以设计者必须在输入和输出的地方加入隔直电容，用来隔离虚地和地之间的直流电压。（参见1.3节）图一通常单电源供电的电压一般是5V，这时运放的输出电压摆幅会更低。另外现在运放的供电电压也可以是3V也或者会更低。出于这个原因在单电源供电的电路中使用的运放基本上都是Rail－To－Rail的运放，这样就消除了丢失的动态范围。需要特别指出的是输入和输出不一定都能够承受Rail－To－Rail的电压。虽然器件被指明是Rail－To －Rail的，如果运放的输出或者输入不支持Rail－To－Rail，接近输入或者接近输出电压极限的电压可能会使运放的功能退化，所以需要仔细的参考数据手册是否输入和输出是否都是Rail－To－Rail。这样才能保证系统的功能不会退化，这是设计者的义务。1. 2虚地

集成运放基本应用之一—模拟运算电路

————————————————————————————————作者：————————————————————————————————日期：

实验十二集成运放基本应用之一——模拟运算电路一、实验目的 1、了解并掌握由集成运算放大器组成的比例、加法、减法和积分等基本运算电路的原理与功能。 2、了解运算放大器在实际应用时应考虑的一些问题。二、实验原理集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。理想运算放大器特性：在大多数情况下，将运放视为理想运放，就是将运放的各项技术指标理想化，满足下列条件的运算放大器称为理想运放：开环电压增益A ud=∞ 输入阻抗r i=∞ 输出阻抗r o=0 带宽f BW=∞ 失调与漂移均为零等。理想运放在线性应用时的两个重要特性：（1）输出电压U O与输入电压之间满足关系式 U O＝A ud（U+－U－）由于A ud=∞，而U O为有限值，因此，U+－U－≈0。即U+≈U－，称为“虚短”。

（2）由于r i =∞，故流进运放两个输入端的电流可视为零，即I IB ＝0，称为“虚断”。这说明运放对其前级吸取电流极小。上述两个特性是分析理想运放应用电路的基本原则，可简化运放电路的计算。基本运算电路 1) 反相比例运算电路电路如图5－1所示。对于理想运放，该电路的输出电压与输入电压之间的关系为为了减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R 2＝R 1 // R F 。图5－1 反相比例运算电路图5－2 反相加法运算电路 2) 反相加法电路电路如图5－2所示，输出电压与输入电压之间的关系为 )U R R U R R ( U i22 F i11F O +-= R 3＝R 1 / R 2 // R F 3) 同相比例运算电路图5－3(a)是同相比例运算电路，它的输出电压与输入电压之间的关系为 i 1 F O )U R R (1U + = R 2＝R 1 / R F 当R 1→∞时，U O ＝U i ，即得到如图5－3(b)所示的电压跟随器。图中R 2＝R F ， i 1 F O U R R U -=

运算放大器经典问题解析

运算放大器经典问题解析 1.一般反相/同相放大电路中都会有一个平衡电阻，这个平衡电阻的作用是什么呢？ (1) 为芯片内部的晶体管提供一个合适的静态偏置。芯片内部的电路通常都是直接耦合的，它能够自动调节静态工作点，但是，如果某个输入引脚被直接接到了电源或者地，它的自动调节功能就不正常了，因为芯片内部的晶体管无法抬高地线的电压，也无法拉低电源的电压，这就导致芯片不能满足虚短、虚断的条件，电路需要另外分析。 (2)消除静态基极电流对输出电压的影响，大小应与两输入端外界直流通路的等效电阻值平衡，这也是其得名的原因。 2.同相比例运算放大器，在反馈电阻上并一个电容的作用是什么？ (1)反馈电阻并电容形成一个高通滤波器, 局部高频率放大特别厉害。 (2)防止自激。 3.运算放大器同相放大电路如果不接平衡电阻有什么后果? (1)烧毁运算放大器，有可能损坏运放,电阻能起到分压的作用。 4.在运算放大器输入端上拉电容，下拉电阻能起到什么作用？ (1)是为了获得正反馈和负反馈的问题，这要看具体连接。比如我把现在输入电压信号，输出电压信号，再在输出端取出一根线连到输

入段，那么由于上面的那个电阻，部分输出信号通过该电阻后获得一个电压值，对输入的电压进行分流，使得输入电压变小，这就是一个负反馈。因为信号源输出的信号总是不变的，通过负反馈可以对输出的信号进行矫正。 5.运算放大器接成积分器，在积分电容的两端并联电阻RF 的作用是什么？ (1) 泄放电阻，用于防止输出电压失控。 6.为什么一般都在运算放大器输入端串联电阻和电容？ (1)如果你熟悉运算放大器的内部电路的话，你会知道，不论什么运算放大器都是由几个几个晶体管或是MOS 管组成。在没有外接元件的情况下，运算放大器就是个比较器，同相端电压高的时候，会输出近似于正电压的电平，反之也一样……但这样运放似乎没有什么太大的用处，只有在外接电路的时候，构成反馈形式，才会使运放有放大，翻转等功能…… 7.运算放大器同相放大电路如果平衡电阻不对有什么后果? (1)同相反相端不平衡，输入为0 时也会有输出，输入信号时输出值总比理论输出值大（或小）一个固定的数。 (2)输入偏置电流引起的误差不能被消除。 8.理想集成运算放大器的放大倍数是多少输入阻抗是多少其同相输入端和反相输入端之间的电压是多少？ (1) 放大倍数是无穷大，输入阻抗是无穷小，同向输入和反向输入之间电压几乎相同（不是0哦！！！比如同向端为10V，反向端为

运算放大电路实验报告

实验报告课程名称：电子电路设计与仿真实验名称：集成运算放大器的运用班级：计算机18-4班姓名：祁金文学号：5011214406

实验目的 1.通过实验，进一步理解集成运算放大器线性应用电路的特点。 2.掌握集成运算放大器基本线性应用电路的设计方法。 3.了解限幅放大器的转移特性以及转移特性曲线的绘制方法。集成运算放大器放大电路概述集成电路是一种将“管”和“路”紧密结合的器件，它以半导体单晶硅为芯片，采用专门的制造工艺，把晶体管、场效应管、二极管、电阻和电容等元件及它们之间的连线所组成的完整电路制作在一起，使之具有特定的功能。集成放大电路最初多用于各种模拟信号的运算（如比例、求和、求差、积分、微分……）上，故被称为运算放大电路，简称集成运放。集成运放广泛用于模拟信号的处理和产生电路之中，因其高性价能地价位，在大多数情况下，已经取代了分立元件放大电路。反相比例放大电路输入输出关系: i o V R R V 12-=i R o V R R V R R V 1 212)1(-+=

输入电阻:Ri=R1 反相比例运算电路反相加法运算电路反相比例放大电路仿真电路图

压输入输出波形图同相比例放大电路输入输出关系: i o V R R V )1(12+=R o V R R V R R V 1 2i 12)1(-+=

输入电阻:Ri=∞ 输出电阻:Ro=0 同相比例放大电路仿真电路图电压输入输出波形图

差动放大电路电路图差动放大电路仿真电路图五：实验步骤： 1.反相比例运算电路（1）设计一个反相放大器，Au=-5V，Rf=10KΩ，供电电压为±12V。

使用单电源的运放交流放大电路(含同相和反相输入式)教学教材

使用单电源的运放交流放大电路(含同相和反相输入式)

使用单电源的运放交流放大电路在采用电容耦合的交流放大电路中，静态时，当集成运放输出端的直流电压不为零时，由于输出耦合电容的隔直流作用，放大电路输出的电压仍为零。所以不需要集成运放满足零输入时零输出的要求。因此，集成运放可以采用单电源供电，其-VEE端接"地"(即直流电源负极)，集成运放的+Vcc端接直流电源正极，这时，运放输出端的电压V0只能在0～+Vcc之间变化。在单电源供电的运放交流放大电路中，为了不使放大后的交流信号产生失真，静态时，一般要将运放输出端的电压V0设置在0至+Vcc值的中间，即V0=+Vcc／2。这样能够得到较大的动态范围；动态时，V0在+Vcc／2值的基础上，上增至接近+Vcc 值，下降至接近0V，输出电压uo的幅值近似为Vcc／2。图3请见原稿 1．2．1 单电源同相输入式交流放大电路图3是使用单电源的同相输入式交流放大电路。电源Vcc通过R1和R2分压，使运放同相输入端电位由于C隔直流，使RF引入直流全负反馈。所以，静态时运放输出端的电压V0=V-≈V+=+Vcc／2；C通交流，使RF引入交流部分负反馈，是电压串联负反馈。放大电路的电压增益为放大电路的输入电阻Ri=R1／R2／rif≈R1／R2，放大电路的输出电阻R0=r0f≈0。 1．2．2 单电源反相输入式交流放大电路

图4是使用单电源的反相输入式交流放大电路。电源V cc通过R1和R 2分压，使运放同相输入端电位为了避免电源的纹波电压对V+电位的干扰，可以在R2两端并联滤波电容C3，消除谐振；由于C1隔直流，使RF引入直流全负反馈。所以，静态时，运放输出端的电压V0=V- ≈V+=+Vcc／2；C1通交流，使RF引入交流部分负反馈，是电压并联负反馈。放大电路的电压增益为放大电路的输入电阻Ri≈R，放大电路的输出电阻R0=r0f≈0。 2 运放交流放大电路的设计在设计单级运放交流放大电路时， (1)选择能够满足使用要求的集成运算放大器。在采用电容耦合的交流放大电路中，由于电容隔直流，交流放大电路输出的温度漂移电压很小。因此，对集成运放漂移性能的要求可以降低，主要从转换速率、增益带宽、噪声等方面来考虑选用集成运放。对脉冲信号、宽频带交流信号和视频信号等，应选用转换速率较高、增益带宽至少是最高工作频率10倍的集成运放。对音质要求比较高的音频交流放大电路中常采用高速低噪声的集成运放，如双运放的4558、NE5532等。 (2)确定采用双电源供电还是单电源供电。在使用条件许可的情况下，运放交流放大电路尽量采用双电源供电方式，以增大线性动态范围。当集成运放双电源使用时，正、负电源电压一般要对称。且电源电压不要超过使用极限，电源滤波要好。为了消除电源内阻引起的低频自激，常常在正、负电源接线与地之间
