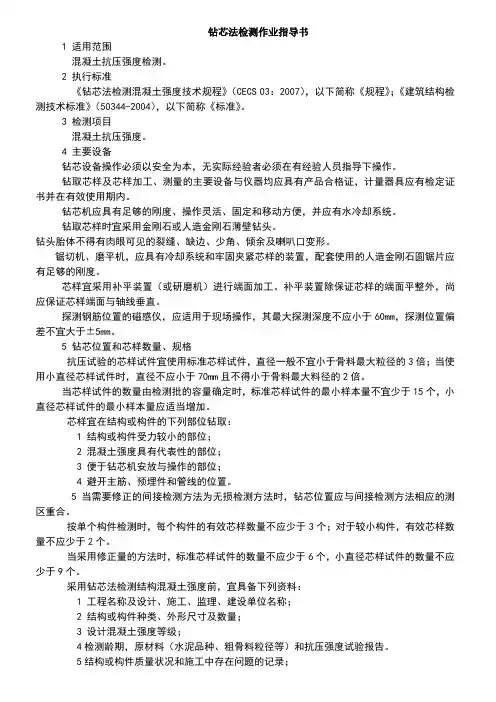

外墙保温层钻芯法检测作业指导书

外墙节能构造

钻芯法

作

业

指

导

书

XXXXXXXXXXXXX有限责任公司

资质证书号：XXXXXXXXXXXXXXX

钻芯法技术方案

钻芯法检测技术方案以教材P160第五题为例（一）、概况本工程设计等级为甲级，采用直径为1.2m，桩长35.0m，强度等级C30的端承型灌注桩，设计总桩数260根，于2010年9月30日施工完毕。（二）、执行规范及法规《建筑基桩检测技术规范》（JGJ106-2014）（三）、检测方法及数量（1）根据省建设主管部门关于基桩验收的相关法律、法规文件，结合本工程概况，拟采用下列手段进行检测：（2）检测桩位的确定：施工质量有疑问的桩；设计方认为重要的桩；局部地质条件出现异常的桩；除上述桩外应均匀随机分布。（四）、测试目的 1、钻芯法：（1）测试目的：用钻机钻取芯样以检测混凝土灌注桩的桩长、桩身混凝土强度、桩底沉渣

厚度和桩身完整性，判定或鉴别桩端持力层岩土性状。（2）钻芯法测试过程及注意事项： ○1、钻机设备：1)采用液压操纵钻机，额定最高转速1000r/min，转速调节范围4档，额定压力不低于；2)采用单动双管钻具，并配备相应附属设备；选用合适粒度、浓度、胎体硬度的金刚石钻头；3)水泵排水量为50-160L/min、泵压；4)锯切芯样试件用锯切机具有冷却系统和牢固夹紧芯样装置，配套使用的金刚石圆锯片有足够刚度；5)芯样试件端面的补平器和磨平机应满足芯样制作要求。 ○2、现场操作：1)、每根桩钻取2孔，在距桩中心18-30cm处开孔2）对桩底持力层钻探，每根桩不少于1孔，且钻至桩端以下且不少于5m（即40m）；3）、钻机设备安装必须周正、稳固、底座水平，钻芯孔垂直度偏差≤%；4）、若桩顶面与钻机底座的距离较大时，应安装孔口管，孔口管应垂直且牢固；5）、钻进过程中，钻孔内循环水流不得中断，应根据回水含砂量及颜色调整钻进速度；6）、提钻卸取芯样时应拧卸钻头和扩孔器，严禁敲打卸芯；7）、每回次进尺宜控制在1.5m内，钻至桩底时，应采取适宜的钻芯方法和工艺钻取沉渣并测定沉渣厚度，并采用适宜的方法对桩底持力层岩土性状进行鉴别；8）、钻取的芯样应由上而下按回次顺序放进芯样箱中，芯样侧面应清晰表明回次数、块号、本回次总块数，并按照钻芯法检测现场操作记录表及时记录钻进情况和钻进异常情况；9)、按钻芯法检测芯样编录表对芯样混凝土、桩底沉渣及桩端持力层作详细编录；10）、对芯样和标有工程名称、桩号、钻芯孔号、芯样试件采取位置、桩长、孔深、检测单位名称的表示牌全貌拍照；11）当单桩质量评价满足设计要求是，应采用压力，从钻孔底向上用水泥浆回灌封闭，否则应封存钻芯孔，留待处理。 ○3、截取混凝土抗压芯样试件要求：1）、每桩至少截取4组混凝土芯样，上部芯样距桩顶内，下部芯样距桩底内，中间部分等间距截取，缺陷位置能截取芯样的应截取芯样进行混

外墙节能构造钻芯检验方法

外墙节能构造钻芯检验方法 -CAL-FENGHAI.-(YICAI)-Company One1

外墙节能构造钻芯检验方法（节选）根据中华人民共和国国家标准GB50411----2007 《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行全过程拍照。一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。详解：给出本方法的适用范围; 当对围护结构中墙体之外的部位（如屋面、地面等）进行节能构造检验时，也可以参照本附录规定进行。二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。详解：给出采用本方法检验外墙节能构造的时间，即应在外墙施工完工后、节能分部工程验收前进行。钻芯检验外墙节能构造的取样部位和数量，应遵守下列规定： 1、取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定； 2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作。 3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。详解：给出钻芯检验外墙节能构造的取样部位和数量规定; 钻芯检验外墙节能构造应在监理（建设）人员见证下实施。外墙节能构造的钻芯检验为见证检验；见证人员为监理或建设单位人员。三、钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm的芯样。钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。当外墙表层坚硬不易钻透时，也可局部剔除坚硬面层后钻取芯样。但钻芯后应恢复剔除前原有外墙的表面装饰层。

外墙节能构造钻芯检验报告【填写实例】_secret

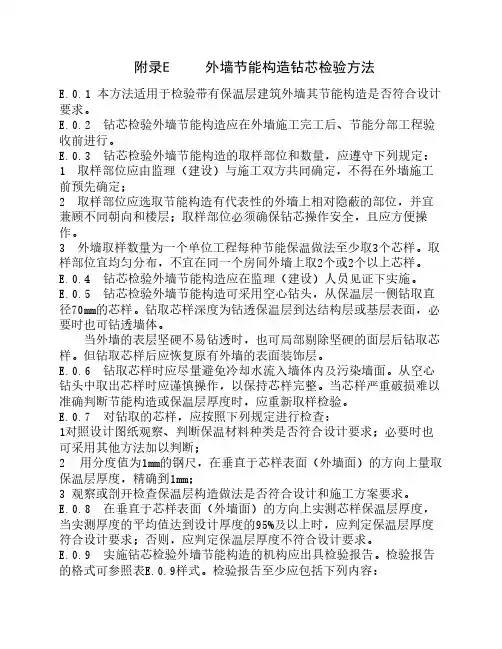

附录C 外墙节能构造钻芯检验方法 C.0.1 本方法适用于检验带有保温层的建筑外墙其节能构造是否符合设计要求。 C.0.2 钻芯检验外墙节能构造应在墙体施工完工后、节能分部工程验收前进行。 C.0.3 钻芯检验外墙节能构造的取样部位和数量，应遵守下列规定： 1 取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定； 2 取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样部位必须确保安全钻芯操作安全，且应方便操作。 3 外墙取样数量为一个单位工程每种节能保温做法至少取3 个芯样。取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2 个以上芯样。 C.0.4 钻芯检验外墙节能构造应在监理（建设）人员见证下实施。 C.0.5 钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm 的芯样。钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。当外墙的表层坚硬不易钻透时，也可局部剔除坚硬的面层后钻取芯样。但钻取芯样后应恢复原有的表面装饰层。 C.0.6 钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。从空心钻头中取出芯样时应谨慎操作，以保持芯样完整。当芯样严重破损难以准确判断节能构造或保温层厚度时，应重新取样检验。 C.0.7 对钻取的芯样，应按照下列规定进行检查： 1 对照设计图纸观察、判断保温材料种类是否符合设计要求；必要时也可采用其他方法加以判断；

2 用分度值为1mm 的钢尺，在垂直于芯样表面（外墙面）的方向上量取保温层厚度，精确到1mm； 3 观察或剖开检查保温层构造做法是否符合设计和施工方案要求。 C.0.8 在垂直于芯样表面（外墙面）的方向上实测芯样保温层厚度，当实测芯样厚度的平均值达到设计厚度的95%及以上且最小值不低于设计厚度的90%时，应判定保温层厚度符合设计要求；否则，应判定保温层厚度不符合设计要求。 C.0.9 实施钻芯检验外墙节能构造的机构应出具检验报告。检验报告的格式可参照表C.0.9 样式。检验报告至少应包括下列内容： 1 抽样方法、抽样数量与抽样部位； 2 芯样状态的描述； 3 实测保温层厚度，设计要求厚度； 4 按照本规范14.1.2 条的检验目的给出是否符合设计要求的检验结论； 5 附有带标尺的芯样照片并在照片上注明每个芯样的取样部位； 6 监理（建设）单位取样见证人的见证意见； 7 参加现场检验的人员及现场检验时间； 8 检测发现的其他情况和相关信息。 C.0.10 当取样检验结果不符合设计要求时，应委托具备检测资质的见证检测机构增加一倍数量再次取样检验。仍不符合设计要求时应判定围护结构节能构造不符合设计要求。此时应根据检验结果委托原设计单位或其他有资质的单位重新验算房屋的热工性能，提出技术处理方案。 C.0.11 外墙取样部位的修补，可采用聚苯板或其他保温材料制成的圆柱形塞填充并用建筑密封胶密封。修补后宜在取样部位挂贴注有“外墙节能构造检验点”的标志牌。

保温层取芯详解

外墙保温节能构造钻心取样检测方法(图) 根据中华人民共与国国家标准GB5０４11—－——20０７《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法得现场取样进行了全过程拍照,现上传论坛内,请大家发表对《建筑节能工程施工质量验收规范》得“认识”。一、本方法适用于检验外墙有保温层得节能构造就是否符合设计要求。详解:给出本方法得适用范围；当对围护结构中墙体之外得部位(如屋面、地面等)进行节能构造检验时,也可以参照本附录规定进行。二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行. 详解：给出采用本方法检验外墙节能构造得时间,即应在外墙施工完工后、节能分部工程验收前进行。钻芯检验外墙节能构造得取样部位与数量，应遵守下列规定: 1、取样部位应由监理(建设）与施工双方共同确定,不得在外墙施工前预先确定； 2、取样位置应选取节能构造有代表性得外墙上相对隐蔽得部位，并宜兼顾不同朝向与楼层；取样位置必须确保钻芯操作安全,且应方便操作。 3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。详解：给出钻芯检验外墙节能构造得取样部位与数量规定; 实施时应事先制定方案，在确定取样部位后在图纸上加以标注。钻芯检验外墙节能构造应在监理（建设)人员见证下实施. 外墙节能构造得钻芯检验为见证检验；见证人员为监理或建设单位人员. 三、钻芯检验外墙节能构造可采用空心钻头,从保温层一侧钻取直径70ｍm得芯样。钻取芯样深度为钻透保温层到达结构层或基层表面,必要时也可钻透墙体。当外墙表层坚硬不易钻透时,也可局部剔除坚硬面层后钻取芯样。但钻芯后应恢复剔除前原有外墙得表面装饰层。详解：给出钻芯检验外墙节能构造得方法；建议钻取直径７0mｍ得芯样; 四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。从空心钻头中取出芯样时应谨慎操作，以保持芯样完整.当芯样严重破损难以准确判断节能构造或保温层厚度时，应重新取样检验。详解：为避免钻取芯样时冷却水流入墙体内或污染墙面,钻芯时应采用内注水冷却方式得钻头。对钻取得芯样,应按照下列规定进行检查： 1、对照设计图纸观察、判断保温材料种类就是否符合设计要求；必要时也可采用其她方法加以判断；２、用分度值为１ｍｍ得钢尺，在垂直于芯样表面（外墙面）得方向上量取保温层厚度，精确到1ｍm;； 3、观察或剖开检查保温层构造做法就是否符合设计与施工方案要求。

钻芯法检测基桩实施细则

钻芯法检测基桩实施细则一、编制依据本细则依据《建设工程质量专项检测操作规程》（DBJ14-044.1～11-2007 J10959-2007)编制。《建筑基桩检测技术规范》JGJ106-2003编制。二、编制目的为正确进行钻芯法检测混凝土桩的桩长、桩身混凝土强度、桩底沉渣厚度和桩身完整性，判定或鉴别桩端持力层岩土性状，保证检测的精度，制定本细则。三、适用范围本细则适用于检测混凝土桩的桩长、桩身混凝土强度、桩底沉渣厚度和桩身完整性，判定或鉴别桩端持力层岩土性状。对混凝土灌注桩进行钻芯检测时，受检桩桩径不得小于800mm、长径比不得大于30.为检测混凝土灌注桩桩身上部的混凝土质量，钻心法检测可不受桩径和桩长比的限制。混凝土灌注桩出现下列情况之一，可按本细则进行检测： 1）对于端承型大直径混凝土灌注桩，当受设备和现场条件限制无法进行承载力检测时。 2）由于没有预埋声测管或声测管堵塞无法进行声波透射法检测时。 3）对于嵌岩桩，桩底时域反射信号为单一反射波且与锤击脉冲信号同向时，可按本细则方法进行检测验证。 4）当出现实测信号复杂，无规律，无法对桩身完整性类别进行准确评价时，或对于设计桩身基面渐变或多变，且变化幅度较大的混凝土灌注桩时，可按本细则对桩进行检测验证。

5）对低应变法检测中不能明确完整性类别的桩或Ⅲ类桩，可据情况，按本细则进行验证检测。 6）当采用低应变法、声波透射法抽检桩身完整性所发现的Ⅲ、Ⅳ类桩之和大于抽检桩数的20%时，可按本细则方法，在未检桩中继续扩大抽检。四、操作人员检测人员应经过培训，通过国家认证的专项检测考试，具有相应的资质。五、仪器设备钻取芯样及芯样加工的主要设备、仪器均应有产品合格证。 1、钻芯机 1.1钻芯机应具有足够的刚度，操作灵活，固定和移动方便，并应有水冷却系统。 1.2钻取芯样时宜采用金刚石或人造金刚石薄壁钻头。钻头胎体不得有肉眼可见的裂缝、缺边、少角、倾斜及喇叭口变形。钻头胎体对刚体的同心度偏差不得大于0.3mm，钻头的径向跳动不大于1.5mm。 2、切芯机切芯机应具有冷却系统和牢固夹紧芯样的装置；配套使用的人造金刚石锯片应有足够的刚度。 3、补平仪芯样端面补平仪应保证修补后混凝土芯样尺寸、不平整度、不垂直度等达到抗压强度检验要求。 4、压力试验机用于检测混凝土芯样圆柱体抗压强度的压力试验机应符合《普通混凝土力学

附录C 外墙节能构造钻芯检验方法

附录C 外墙节能构造钻芯检验方法 C.0.1本方法适用于检验带有保温层的建筑外墙其节能构造是否符合设计要求。 C.0.2 钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。 C.0.3 钻芯检验外墙节能构造的取样部位和数量、应遵守下列规定： 1、取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定； 2、取样部位应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样部位必须确保钻芯操作安全，且应方便操作。 3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。取样部位应均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。 C.0.4 钻芯检验外墙节能构造应在监理（建设）人员见证下实施。C.0.5 钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm的芯样。钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。当外墙的表层坚硬不宜钻透时，也可局部剔除坚硬的面层后钻取芯样。但钻取芯样后应恢复原有外墙的表面装饰层。 C.0.6 钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。从空心

钻头中取出芯样时应谨慎操作，以保持芯样完整。当芯样严重破损难以准确判断节能构造或保温层厚度时，应重新取样检验。 C.0.7 对钻取的芯样，应按照下列规定进行检查： 1、对照设计图观察、判断保温材料种类是否符合设计要求；必要时也可采用其他方法加以判断； 2、用分度值为1mm的钢尺，在垂直于芯样表面（外墙面）的方向上量取保温层厚度，精确到1mm； 3、观察或剖开检查保温层构造做法是否符合设计和施工方案要求。 C.0.8 在垂直于芯样表面（外墙面）的方向上实测芯样保温层厚度，当实测芯样厚度的平均值达到设计厚度的95%及以上且最小值不低于设计厚度的90%时，应判定保温层厚度符合设计要求；否则，应判定保温层厚度不符合设计要求。 C.0.9 实施钻芯检验外墙节能构造的机构应出具检验报告。检验报告的格式可参照表C.0.9样式。检验报告至少应包括下列内容： 1、抽样方法、抽样数量与抽样部位； 2、芯样状态的描述； 3、实测保温层厚度，设计要求厚度； 4、按照本规范14.1.2条的检验目的给出是否符合设计要求的检验结论； 5、附有带标尺的芯样照片并在照片上注明每个芯样的取样部位； 6、监理（建设）单位取样见证人的见证意见； 7、参加现场检验的人员及现场检验时间；

保温层取芯详解

外墙保温节能构造钻心取样检测方法（图）根据中华人民共和国国家标准GB50411----2007《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行了全过程拍照，现上传论坛内，请大家发表对《建筑节能工程施工质量验收规范》的“认识”。一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。详解：给出本方法的适用范围; 当对围护结构中墙体之外的部位（如屋面、地面等）进行节能构造检验时，也可以参照本附录规定进行。二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。详解：给出采用本方法检验外墙节能构造的时间，即应在外墙施工完工后、节能分部工程验收前进行。钻芯检验外墙节能构造的取样部位和数量，应遵守下列规定： 1、取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定； 2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作。 3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。详解：给出钻芯检验外墙节能构造的取样部位和数量规定; 实施时应事先制定方案，在确定取样部位后在图纸上加以标注。钻芯检验外墙节能构造应在监理（建设）人员见证下实施。外墙节能构造的钻芯检验为见证检验；见证人员为监理或建设单位人员。三、钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm的芯样。钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。当外墙表层坚硬不易钻透时，也可局部剔除坚硬面层后钻取芯样。但钻芯后应恢复剔除前原有外墙的表面装饰层。详解：给出钻芯检验外墙节能构造的方法；建议钻取直径70mm的芯样；四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。从空心钻头中取出芯样时应谨慎操作，以保持芯样完整。当芯样严重破损难以准确判断节能构造或保温层厚度时，应重新取样检验。详解：为避免钻取芯样时冷却水流入墙体内或污染墙面，钻芯时应采用内注水冷却方式的钻头。对钻取的芯样，应按照下列规定进行检查： 1、对照设计图纸观察、判断保温材料种类是否符合设计要求；必要时也可采用其他方法加以判断； 2、用分度值为1mm的钢尺，在垂直于芯样表面（外墙面）的方向上量取保温层厚度，精确到1mm；；

外墙节能构造钻芯检验方法

C外墙节能构造钻芯检验方法装C.0.1本方法适用于检验带有保温层的建筑外墙其节能构造是否符合设计 C.0.2钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。C.0.3钻芯检验外墙节能构造的取样部位和数量,应遵守下列规定: a.取样部位应由监理(建设)与施工双方共同确定,不得在外墙施工前预先确定; b.取样部位应选取节能构造有代表性的外墙上相对隐蔽的部位,并宜兼顾不同朝向和楼层;取样部位必须确保钻芯操作安全,且应方便操作。 c.外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。取样部位宜均匀分布, 不宜在同一个房间外墙上取2个或2个以上芯样 C.0.4钻芯检验外墙节能构造应在监理(建设)人员见证下实施。 C.0.5钻芯检验外墙节能构造可采用空心钻头,从保温层一侧钻取直径70m的芯样。钻取芯样深度为钻透保温层到达结构层或基层表面,必要时也可钻透墙体。当外墙的表层坚硬不易钻透时,也可局部剔除坚硬的面层后钻取芯样。但钻取芯样后应恢复原有外墙的表面装饰层。 C.0.6钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。从空心钻头中 C.0.7对钻取的芯样,应按照下列规定进行检查 a.对照设计图纸观察、判断保温材料种类是否符合设计要求;必要时也可采 b.用分度值为1mm的钢尺,在垂直于芯样表面(外墙面)的方向上量取保温层厚度,精确到1mm; c.观察或剖开检查保温层构造做法是否符合设计和施工方案要求。 C.0.8在垂直于芯样表面(外墙面)的方向上实测芯样保温层厚度,当实测芯样厚度的平均值达到设计厚度的95%及以上且最小值不低于设计厚度的90%时,应判定保温层厚度符合设计要求;否则,应判定保温层厚度不符合设计要求。 C.0.9实施钻芯检验外墙节能构造的机构应出具检验报告。检验报告的格式可参照表C.0.9 样式。检验报告至少应包括下列内容:a.抽样方法、抽样数量与抽样部位; b.芯样状态的描述实测保温层厚度,设计要求厚度 d.按照本规范9.1.2条的检验目的给出是否符合设计要求的检验结论; e.附有带标尺的芯样照片并在照片上注明每个芯样的取样部位 f.监理(建设)单位取样见证人的见证意见 g.参加现场检验的人员及现场检验时间 h.检测发现的其他情况和相关信息。 C.0.10当取样检验结果不符合设计要求时,应委托具备检测资质的见证检测机构增加一倍数量再次取样检验。仍不符合设计要求时应判定围护结构节能构造不符合设计要求。此时应根据检验结果委托原设计单位或其他有资质的单位重新验算房屋的热工性能,提出技术处理方案。 C.0.11外墙取样部位的修补,可采用聚苯板或其他保温材料制成的圆柱形塞填充并用建筑密封胶密封。修补后宜在取样部位挂贴注有“外墙节能构造检验点”的标志牌。

外墙节能构造

外墙节能构造外墙节能构造相关规定：根据中华人民共和国国家标准GB50411----2007 《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行了全过程拍照，现上传论坛内，请大家发表对《建筑节能工程施工质量验收规范》的”认识”。一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。详解：给出本方法的适用范围; 当对围护结构中墙体之外的部位（如屋面、地面等）进行节能构造检验时，也可以参照本附录规定进行。二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。详解：给出采用本方法检验外墙节能构造的时间，即应在外墙施工完工后、节能分部工程验收前进行。钻芯检验外墙节能构造的取样部位和数量，应遵守下列规定： 1、取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定； 2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作。

3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。详解：给出钻芯检验外墙节能构造的取样部位和数量规定; 实施时应事先制定方案，在确定取样部位后在图纸上加以标注。钻芯检验外墙节能构造应在监理（建设）人员见证下实施。外墙节能构造的钻芯检验为见证检验；见证人员为监理或建设单位人员。三、钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm的芯样。钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。当外墙表层坚硬不易钻透时，也可局部剔除坚硬面层后钻取芯样。但钻芯后应恢复剔除前原有外墙的表面装饰层。详解：给出钻芯检验外墙节能构造的方法；

外墙节能构造钻芯检测报告

工程质量检测报告工程名称：XX 检验代码及项目：EN11 外墙节能构造检测检测机构名称

委托单位：建设单位：监理单位：施工单位：设计单位：检测单位：声明 1、本报告无检验检测报告专用章及其骑缝章无效； 2、本报告无检测、审核、批准人签名无效； 3、本报告涂改、增删无效； 4、报告复印页数不全、未加盖检验检测报告专用章无效； 5、对本报告若有异议，应于收到报告之日起十五日内向本检测单位提出。检测单位资质证书编号：检测单位地址：邮政编码：电话：

目录 1. 工程概况 (4) 2. 检测概述 (4) 3. 检测结果 (5) 4. 结论 (5) 附表1 外墙节能构造钻芯检测结果汇总表 (6) 附件1 现场检测照片 (7) 附件2 工程质量现场检测见证确认表 (8)

1. 工程概况 1.1 工程名称：XX 委托编号：XX 工程地址：XX 工程现状：XX 外墙节能设计构造：XX 1.2 检测原因：XX 1.3 检测日期：XX年XX月XX日 2. 检测概述 2.1 检测目的、方法检测目的：检测保温层构造及厚度是否满足设计要求。检测方法：采用钻芯法进行检测。 2.2 检测依据 1、GB 50411-2019《建筑节能工程施工质量验收标准》； 2、委托单位提供的设计图纸及相关资料。 2.3 检测仪器设备检测所用仪器设备见表1。 2.4 抽样规则 1、按单位工程进行检测，同工程项目、同施工单位且同期施工的多个单位工程，可合并计算建筑面积，每30000m2可视为一个单位工程进行抽样，不足30000m2也视为一个单位工程； 2、取样部位应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层； 3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样，取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。 2.5 抽样数量

外墙外保温建筑构造word精品

10J121 :外墙外保温建筑构造 m畫曲班机眾邀计團覃 1 Qj]21 ?■知.i Wl J1 ?中国建筑标准设计研究院图集咨询图集购买内容简介 10J121《外墙外保温建筑构造》国家建筑标准设计图集是根据国家建筑节能设计相关规范、标准编制的。本图集替代02J121-1《外墙外保温建筑构造（一）》、99J121-2与99（03）J121-2《外墙外保温建筑构造（二）》（含2003年局部修改版）和06J121-3《外墙外保温建筑构造（三）》。上述图集自实行以来，对我国外墙外保温的发展起了很大的促进作用。随着外保温材料和技术的发展和国家对外保温的防火要求，并借鉴先进国家的成熟经验，对外墙外保温有了新的要求，加之相关的标准也在修订之中，为满足工程技术的需要，有必要对上述图集进行修订，并将分散在各个图集中的外保温系统和建筑构造整合在一本图集中。整合后的图集更容易查找，使用更方便。本图集增加了外墙外保温系统构造和技术要求、外墙外保温系统和材料防火性能要求等。本图集适用于我国严寒、寒冷和夏热冬冷地区民用建筑和工业建筑，以及既有建筑节能

改造的外墙外保温工程；抗震设防烈度不小于8度的地区、基层为混凝土和砌体结构的墙体外墙外保温工程。本图集供设计及施工人员使用。图集中编入了粘贴保温板系统、胶粉EPS颗粒系统、EPS现浇混凝土系统、EPS钢丝网架现浇混凝土系统、胶粉EPS颗粒贴砌保温板系统、现场喷涂硬泡聚氨酯系统、保温装饰板系统七种外墙外保温系统和作为附录的岩棉系统外墙外保温系统。图集包括各种外墙外保温系统的基本构造、组成材料的性能指标，墙体、门窗洞口、勒脚、阳台、变形缝、空调搁板等建筑部位的构造详图，不同气候分区、不同基层墙体、不同传热系数的各种系统保温层厚度，特别是结合公安部、住房和城乡建设部《民用建筑外保温及外墙装饰防火暂行规定》（公通字[2009]46号文）的要求编制了防火隔离带的构造。备注替代02J121-1、99J121-2、99（03）J121-2、06J121-3 目录目录1总说明4术语9 A型-粘贴保温板外保温系统说明A-1 EPS板保温层厚度选用表A-3 XPS板保温层厚度选用表A-4 PUF板保温层厚度选用表A-5 A1型窗口节点构造（涂料）A-6 A1型外墙转角构造（涂料）A-9 A2型窗口节点构造（面砖）A-10 A2型窗套、外墙转角（面砖）A-12 B型—胶粉EPS颗粒保温浆料外保温系统说明B-1胶粉EPS颗粒保温浆料外保温系统保温层厚度选用表B-3 B1型窗口节点构造（涂料）B-4 B2型窗口节点构造（面砖）B-7外墙转角构造B-10

外墙节能构造钻芯检验方法

2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作。 3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。详解：给出钻芯检验外墙节能构造的取样部位和数量规定; 钻芯检验外墙节能构造应在监理（建设）人员见证下实施。外墙节能构造的钻芯检验为见证检验；见证人员为监理或建设单位人员。 AHA12GAGGAGAGGAFFFFAFAF

三、钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm的芯样。钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。当外墙表层坚硬不易钻透时，也可局部剔除坚硬面层后钻取芯样。但钻芯后应恢复剔除前原有外墙的表面装饰层。详解：给出钻芯检验外墙节能构造的方法；建议钻取直径70mm的芯样；四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。从空心钻头中取出芯样时应谨慎操作，以保持芯样完整。当芯样严重破损难以准确判断节能构造或保温层厚度时，应重新取样检验。详解：为避免钻取芯样时冷却水流入墙体内或污染墙面，钻芯时应采用内注水冷却方式的钻头。对钻取的芯样，应按照下列规定进行检查： 1、对照设计图纸观察、判断保温材料种类是否符合设计要求；必要时也可采用其他方法加以判断； AHA12GAGGAGAGGAFFFFAFAF

混凝土桩钻芯法检测

4 混凝土桩钻芯法检测 4.1 检测适用范围 4.1.1 本方法适用于检测混凝土灌注桩的桩长、桩身混凝土强度、桩底沉渣厚度和桩身完整性，判定或鉴别桩端持力层岩土性状。 4.1.2 对混凝土灌注桩全桩长进行钻芯法检测时，受检桩桩径不宜小于800mm、长径比不宜大于30。为检测混凝土灌注桩桩身上部的混凝土质量，钻芯法检测可不受桩径和长径比的限制。 4.1.3 混凝土灌注桩出现下列情况之一，可用钻芯法进行检测： 1 对于端承型大直径混凝土灌注桩，当受设备或现场条件限制无法进行承载力检测时。 2 由于没有预埋声测管或声测管堵塞无法进行声波透射法试验时。 3 出现本规程第3.3.4条第1、2、6款情况，需桩身完整性验证检测时。 4 出现本规程第3.3.5条第2款情况，需桩身完整性扩大检测时。 4.2 抽样数量 4.2.1 直径大于800mm的混凝土嵌岩桩应采用钻芯法或声波透射法检测，检测桩数不得少于总桩数的10%，且每根柱下承台的抽检桩数不得少于1根。 4.2.2直径小于和等于800mm的桩及直径大于800mm的非嵌岩桩，可根据桩径和桩长的大小，结合桩的类型和实际需要采用钻芯法或声波透射法检测或低应变法进行检测，检测桩数不得少于总桩数的10%。 4.2.3 钻芯法检测混凝土灌注桩的抽样原则和抽样数量应符合本规程第3.3.1条、第3.3.2条第3、6款的规定。 4.2.4 对于第4.1.3条第1款情况，可采用钻芯法测定桩底沉渣厚度并钻取桩端持力层岩土芯样检验桩端持力层。抽检数量不应少于总桩数的10%，且不应少于10根。 4.3 检测用仪器、设备 4.3.1 混凝土灌注桩钻孔取芯宜采用振动小、调速范围广、扭矩大、液压操作的钻机，并配有相应的钻塔和牢固的底座。钻机应具有足够的刚度，操作灵活，容易固定，移动方便，并应有循环水冷却系统。 4.3.2 钻进机具设备参数应符合下列要求： 1 额定最高转速不低于790r/min。 2 转速调节范围不少于4档。 3 额定配用压力不低于1.5Mpa。 4 应选用排水量为50~160L/min，泵压为1.0~2.0MPa的水泵。 5 钻机主轴的径向跳动幅度不能过大，工作时噪声不应大于90dB。 6 钻杆应顺直，直径宜为50mm。

外墙节能构造钻芯检验方法

外墙节能构造钻芯检验方法 1 给出本方法的适用范围。当对围护结构中墙体之外的部位(如屋面、地面等)进行节能构造检验时，也可以参照本附录规定进行。 2 给出采用本方法检验外墙节能构造的时间。即应在外墙施工完工后、节能分部工程验收前进行。 3 给出钻芯检验外墙节能构造的取样部位和数量规定。实施时应事先制定方案，在确定取样部位后在图纸上加以标柱。 4 给出钻芯检验外墙节能构造的方法。规范建议钻取直径 70mm的芯样，是综合考虑了多种直径芯样的实际效果后确定的。实施时如有困难，也可以采取50～lOOmm范围内的其他直径。由于检验目的是验证墙体节能构造，故钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。 5 为避免钻取芯样时冷却水流人墙体内或污染墙面，钻芯时应采用内注水冷却方式的钻头。 6 给出对芯样的检查方法。可分为3个步骤进行检查并作出检查记录(原始记录)： 6.1 对照设计图纸观察、判断； 6.2 量取厚度； 6.3 观察或剖开检查构造做法。 7 给出是否符合设计要求结论的判断方法。即实测厚度的平均值达到设计厚度的95％及以上时，应判符合；否则应判不符合设计要求。 8 给出钻芯检验外墙节能构造的检验报告主要内容。这些内容实际上也是对检测报告的基本要求。无论是由检测单位还是由施工单位进行检验，均应按照这些内容和报告格式的要求出具报告，并应保存检验原始记录以备查对。 9 当出现检验结果不符合设计要求时，首先应考虑取点的代表性及偶然性等因素，故应增加一倍数量再次取样检验。当证实确实不符合要求时，应按照统一标准规定的原则进行处理。此时应委托原设计单位或其他有资质的单位重新验算房屋的热工性能，提出技术处理方案。 10 给出对外墙取样部位的修补要求。规范要求采用保温材料填充并用建筑
