电动机配接触器
电动机配接触器、断路器、热继电器对照表电动机功率（KW）换算电流（A），选择交流接触器和断路器及热继电器的估算。首先要清楚电动机是用在什么场合，如果使用频率高选择接触器、断路器要比使用频率低的产品电流大，还有国产接触器和进口接触器的选择也不一样，由于质量不一样，选择的时候也不一样。举例国产产品的选择，电动机小于5KW时采用直接启动，大于5KW采用软启动（星三角启动）；电压采用380V。220V电压后面补充说明。
注：此表格5.5KW以下（含5.5KW）为直起，5.5KW以上为软起或减压启动。
电动机如何选择交流接触器
电动机如何选择交流接触器、空开、过热继电器电机如何配线？选用断路器，热继电器？如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器.口诀：三相二百二电机，千瓦三点五安培。常用三百八电机，一个千瓦两安培。低压六百六电机，千瓦一点二安培。高压三千伏电机，四个千瓦一安培。高压六千伏电机，八个千瓦一安培。一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A，2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方，3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。断路器继电器电机配线电机如何配线？（1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。（2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量）3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量）（4）120平方以上的大电缆的电流密度要更低一些，断路器：（1）
断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。热继电器？热继电器的整定值是电机额定电流是1.1倍。交流接触器：交流接触器选择是电机流的2.5倍。这样可以保证长期频繁工作。其他答案根据电流来选择但一定要留有余量看电机的铭牌，电流有好大，只有热继电器要选合适的，其它东西的电流大一倍就可以了。主要取决与电动机的功率,也就是工作电流的大小,交流接触器的额定电流应该比电动机的启动电流要大些,空 气开关应大于或等于接触器的额定电流,热继电器一般有调节范围,应该把电动机的工作电流包括在热继电器电流调整的范围内即可.电缆可根据电机电流的大小及长度进行选择,15KW内近距离每平方毫米铜电缆可带3.5KW左右.额定功率就是电动机铭牌上标注的的功率,计算公式是电流等于功率除以（1.732乘以电压乘以功率因数再乘以效率）功率因数一般选0.85，效率一般选取0. 导线截面积与载流量的一般计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。 <关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV 铜导线安全载流量的推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选
接触器的作用
接触器在电路里起到什么作用 1简单说，作用就是用小电流来控制大电流负载，可以远距离控制，同时可以自锁互锁，防止误动作造成事故，由于是小电流控制，使得保护电路简单可靠 2继电器和接触器在电路中分别起到什么作用 本质区别就是承受的载荷不同，电流容量大的是接触器，小的是继电器，还有区别使用在主回路的用接触器，控制回路用继电器。 3热继电器，接触器，断路器都能躲过电机的起动电流吗？为什么啊？里面的什么装置在起作用能 热继电器，启动前双金属片是冷的。启动电流虽大，加热双金属片也要有个过程。如果时间短，不会热到跳闸的地步。 其他两种情况也类似。 4简要说明热继电器，接触器的工作原理及电路中作用 接触器和热继电器都是电动机起动工作及保护线路中的器件，它们的作用是电动机出故障或负载超过额定负荷，电动机电流超过额定电流后，热继电器触点动作，一般是常闭触点打开，切断了给电动机供电的接触器线圈回路，接触器开路，切断了电动机电源，保
护了电动机，避免了损坏 5指出接触器，继电器在电路中的作用，并说明它们在实际电路应用中有何区接触器的作用是用来接通和分断较大的电流信号，驱动电机等功率设备； 继电器的作用是用来进行信号的转换，不同电压等级的设备之间控制信号的接口，其触点承载能力一般较小，用来驱动接触器等电器元件。 6简要说明热继电器，接触器的工作原理及电路中作用 接触器和热继电器都是电动机起动工作及保护线路中的器件，它们的作用是电动机出故障或负载超过额定负荷，电动机电流超过额定电流后，热继电器触点动作，一般是常闭触点打开，切断了给电动机供电的接触器线圈回路，接触器开路，切断了电动机电源，保护了电动机，避免了损坏。 7试以三相笼型异步电动机单向Y/△降压启动为例，说明动力电路及继电器-接触器控制线路的特点这玩意有什么特点，无非就是启动的时候电机内绕组接成星形，电机内每相绕组电压为220V。 正常运行时，电机内绕组接成三角形，电机内每相绕组电压为380，才用星三角启动，可以降低启动时的电压
交流接触器选型根据电动机的启动电流来选
交流接触器选型根据电动机的启动电流来选，一般取启动电流的1.5倍比较合适 55KW在三角形接法运行电流是80A左右，因此该接触器选120A的即可 而你采用的是星型启动，那么星型的接触器就要考虑到启动电流 55KW在星型接法运行电流是80A的1/3，即27A左右；另外启动电流一般按7倍的运行电流计算，因此该接触器选200A的即可。 电动机配套使用的交流接触器，应该考虑到电动机的启动电流，选择大于电动机额定电流3-5倍的。交流接触器过小，其触点容易产生火花、发热，甚至烧坏。交流接触器的说明书上有使用要求，你参考选择使用就可以了。 其他答案 1。电机1.1，1.5，2.2，3，4，5.5，7.5，10，11，15，18.5，22，30。 2。接触器cjx2（cj20）9A，9A，12A，16A，25A，40A，40A，50A，63A，65A，65A（100A），100A， 每一千瓦的工作电流为两安左右，我喜欢用两到三倍的，比较耐用性能又好，价钱也贵不了多少。 依据电动机功率选择接触器,如7.5千瓦电动机电流15A,接触器选择电流为20A的.2.2千瓦电动机电流5A,接触器选择电流为10A的. 电动机如何选择交流接触器、空开、过热继电器 电动机如何选择交流接触器、空开、过热继电器 电机如何配线选用断路器热继电器 如何根据电机的功率考虑电机的额定电压电流配线选用断路器热继电器 三相二百二电机千瓦三点五安培。 常用三百八电机一个千瓦两安培。 低压六百六电机千瓦一点二安培。 高压三千伏电机四个千瓦一安培。 高压六千伏电机八个千瓦一安培。 一台三相电机除知道其额定电压以外还必须知道其额定功率及额定电流比如一台三相异步电 机7.5KW4极常用一般有2、4、6级级数不一样其额定电流也有区别其额定电路约为 15A 。 1、断路器一般选用其额定电流1.5-2.5倍常用DZ47-60 32A 2、电线根据电机的额定电流15A选择合适载流量的电线如果电机频繁启动选相对粗一点的 线反之可以相对细一点载流量有相关计算口决这里我们选择4平方 3、交流接触器根据电机功率选择合适大小就行 1.5-2.5倍,一般其选型手册上有型号这里我们 选择正泰CJX2--2510还得注意辅助触点的匹配不要到时候买回来辅助触点不够用。 4、热继电器其整定电流都是可以调整一般调至电机额定电流1-1.2倍。 断路器继电器电机配线 电机如何配线 1多台电机配导线把电机的总功率相加乘以2是它们的总电流。 2在线路50米以内导线截面是总电流除4.再适当放一点余量 3线路长越过50米外导线截面总电流除3.再适当放一点途量 4120平方以上的大电缆的电流密度要更低一些 断路器
如何根据电动机的功率选择空开、接触器和热保护器
如何根据电动机的功率选择空开、接触器和热保护器？ 1.空气开关的选择： 1）由线路的计算电流来决定断路器的额定电流；（大概有99%的设计者做到了这一条）。 （2）断路器的短路整定电流应躲过线路的正常工作启动电流。（大概有30%的设计者注意到了这一条）。（3）按线路的最大短路电流来校验低压断路器的分断能力；（大概有10%的设计者注意到了这一条）。 （4）按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的1.3倍；（大概有5%的设计者注意到了这一条）。 （5）按照线路上的短路冲击电流（即短路全电流最大瞬时值）来校验断路器的额定短路接通能力（最大电流预期峰值），即后者应大于前者。（大概有1%的设计者注意到了这一条）。 2.接触器的选择： 1)选择接触器的类型： 根据电路中负载电流的种类选择。交流负载应选用交流接触器，直流负载应选用直流接触器，如果控制系统中主要是交流负载，直流电动机或直流负载的容量较小，也可都选用交流接触器来控制，但触点的额定电流应选得大一些。 (2)选择接触器主触头的额定电压： 应等于或大于负载的额定电压。 (3)选择接触器主触头的额定电流： 被选用接触器主触头的额定电流应不小于负载电路的额定电流。也可根据所控制的电动机最大功率进行选择。如果接触器是用来控制电动机的频繁启动、正反或反接制动等场合，应将接触器的主触头额定电流降低使用，一般可降低一个等级。 (4)根据控制电路要求确定吸引线圈工作电压和辅助触点容量： 如果控制线路比较简单，所用接触器的数量较少，则交流接触器线圈的额定电压一般直接选用380V或220V。如果控制线路比较复杂，使用的电器又比较多，为了安全起见，线圈的额定电压可选低一些，这时需要加一个控制变压器。直流接触器线圈的额定电压应视控制回路的情况而定。而一系列、同一容量等级的接触器，其线圈的额定电压有好几种，可以选线圈的额定电压和直流控制电路的电压一致。直流接触器的线圈是加直流电压，交流接触器的线圈一般是加交流电压。有时为了提高接触器的最大操作频率，交流接触器也有采用直流线圈的。如果把直流电压的线圈加上交流电压，因阻挠太大，电流太小，则接触器往往不吸合。如果将交流电压的线圈加上直流电压，则因电阻太小，电流太大，会烧坏线圈。

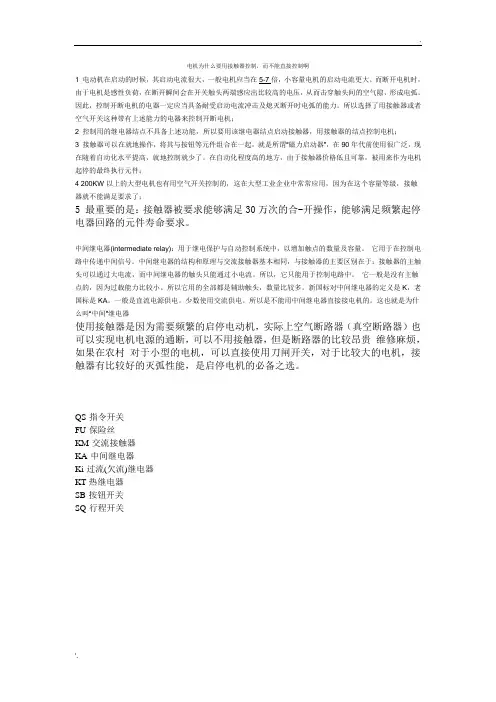

电机为什么要用接触器控制-而不能直接控制
. '. 电机为什么要用接触器控制，而不能直接控制啊 1 电动机在启动的时候，其启动电流很大，一般电机应当在5-7倍，小容量电机的启动电流更大。而断开电机时，由于电机是感性负荷，在断开瞬间会在开关触头两端感应出比较高的电压，从而击穿触头间的空气隙，形成电弧。因此，控制开断电机的电器一定应当具备耐受启动电流冲击及熄灭断开时电弧的能力。所以选择了用接触器或者空气开关这种带有上述能力的电器来控制开断电机； 2 控制用的继电器结点不具备上述功能，所以要用该继电器结点启动接触器，用接触器的结点控制电机； 3 接触器可以在就地操作，将其与按钮等元件组合在一起，就是所谓“磁力启动器”，在90年代前使用很广泛，现在随着自动化水平提高，就地控制就少了。在自动化程度高的地方，由于接触器价格低且可靠，被用来作为电机起停的最终执行元件； 4 200KW以上的大型电机也有用空气开关控制的，这在大型工业企业中常常应用，因为在这个容量等级，接触 器就不能满足要求了； 5 最重要的是：接触器被要求能够满足30万次的合-开操作，能够满足频繁起停电器回路的元件寿命要求。 中间继电器(intermediate relay)：用于继电保护与自动控制系统中，以增加触点的数量及容量。它用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。新国标对中间继电器的定义是K，老国标是KA。一般是直流电源供电。少数使用交流供电。所以是不能用中间继电器直接接电机的。这也就是为什么叫“中间”继电器 使用接触器是因为需要频繁的启停电动机，实际上空气断路器（真空断路器）也可以实现电机电源的通断，可以不用接触器，但是断路器的比较昂贵维修麻烦，如果在农村对于小型的电机，可以直接使用刀闸开关，对于比较大的电机，接触器有比较好的灭弧性能，是启停电机的必备之选。 QS-指令开关 FU-保险丝 KM-交流接触器 KA-中间继电器 Ki-过流(欠流)继电器 KT-热继电器 SB-按钮开关 SQ-行程开关
电机为什么要用接触器控制,而不能直接控制
电机为什么要用接触器控制，而不能直接控制啊 1 电动机在启动的时候，其启动电流很大，一般电机应当在5-7倍，小容量电机的启动电流更大。而断开电机时，由于电机是感性负荷，在断开瞬间会在开关触头两端感应出比较高的电压，从而击穿触头间的空气隙，形成电弧。因此，控制开断电机的电器一定应当具备耐受启动电流冲击及熄灭断开时电弧的能力。所以选择了用接触器或者空气开关这种带有上述能力的电器来控制开断电机； 2 控制用的继电器结点不具备上述功能，所以要用该继电器结点启动接触器，用接触器的结点控制电机； 3 接触器可以在就地操作，将其与按钮等元件组合在一起，就是所谓“磁力启动器”，在90年代前使用很广泛，现在随着自动化水平提高，就地控制就少了。在自动化程度高的地方，由于接触器价格低且可靠，被用来作为电机起停的最终执行元件； 4 200KW以上的大型电机也有用空气开关控制的，这在大型工业企业中常常应用，因为在这个容量等级，接触 器就不能满足要求了； 5 最最重要的是：接触器被要求能够满足30万次的合-开操作，能够满足频繁起停电器回路的元件寿命要求。 中间继电器(inter mediate relay)：用于继电保护与自动控制系统中，以增加触点的数量及容量。它用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。它一般是没有主触 点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。新国标对中间继电器的定义是K，老国标是KA。一般是直流电源供电。少数使用交流供电。所以是不能用中间继电器直接接电机的。这也就是为什 么叫“中间”继电器 使用接触器是因为需要频繁的启停电动机，实际上空气断路器（真空断路器）也可以实现电机电源的通断，可以不用接触器，但是断路器的比较昂贵维修麻烦，如果在农村对于小型的电机，可以直接使用刀闸开关，对于比较大的电机，接触器有比较好的灭弧性能，是启停电机的必备之选。
变频器与电动机间为什么不宜安装接触器
装设于变频器和电动机间的接触器在电动机运行时通断，将产生操作过电压，对变频器造成损害，因此，用户手册要求原则上不要在变频器与电动机之间装设接触器。但是，当变频器用于下列情况时，仍有必要设置： 当用于节能控制的变频调速系统时常工作于额定转速，为实现经济运行需切除变频器时。 参与重要工艺流程，不能长时间停运，需切换备用控制系统以提高系统可靠性时。 一台变频器控制多台电动机（包括互为备用的电动机）时。变频器输出侧设置电磁时，设计外围电路应避免接触器在变频器有输出时动作，任何时候严禁将电源接入变频器输出端。 目前，有些用户为了方便测试负荷电缆和电动机绝缘，在变频器输出侧设置自动空气开关，用以在测试时切除变频器，该法弊大于利。由于变频器输出电缆（线）要求选用屏蔽电缆或穿管敷设，缆线故障几率很小，通常情况下测量电动机及电缆绝缘时，可选用铅丝或软铜线将变频器输入、输出、直流电抗器和制动单元联接端子可靠短接后进行测试，仅在需要测量电缆相间绝缘时拆线检测，确无必要增加投资，否则还要采取可靠措施，防止在运行中误操作。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解台达变频器、三菱变频器、西门子变频器、安川变频器、艾默生变频器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.360docs.net/doc/2412262258.html,/
