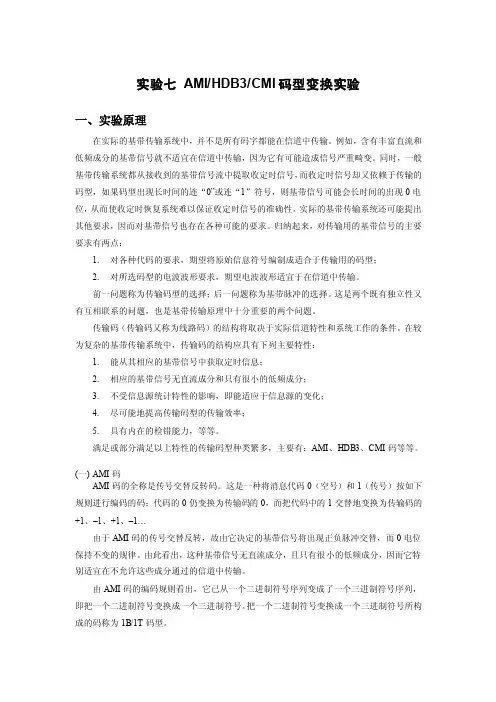

通信原理实验 CMI码型变换 实验报告
姓名：学号：班级：
第周星期第大节
实验名称：CMI码型变换
一、实验目的
1.掌握CMI编码规则。
2.掌握CMI编码和解码原理。
3.了解CMI同步原理和检错原理。
二、实验仪器
1.ZH5001A通信原理综合实验系统
2.20MHz双踪示波器
三、实验内容
1.CMI码编码规则测试
(1)7位m序列输入，无加错，CMI输出。用示波器观测如下数据：
2.“1”码状态记忆测试
(2)7位m序列输入。用示波器观测如下数据：
?CMI编码输入数据（TPX01），1码状态记忆输出（TPX03）
3.CMI码编解码波形测试
用示波器观测如下数据：
4.CMI码编码加错波形观测
用示波器观测4个加错点加错时和不加错时的输出波形
加错无错
加错无错
加错无错
5.CMI码检错功能测试
(1)输入数据为Dt，人为加入错码。用示波器观测如下波形
(2)输入数据为M，人为加入错码。用示波器观测如下波形
?加错指示点（TPX06），检测错码检测点（TPY05）
有些加错点对应的检错点都没有影响，说明输入M序列有些加错点没有
6.CMI译码同步观测
(1)输入Dt，不经过CMI编码。错码。用示波器观测如下波形
(2)输入Dt，经过CMI编码。错码。用示波器观测如下波形
?检测错码检测点（TPY05）
经过CMI编码后处在同步状态，因为周期的输入加错，所以示波器中出
7.抗连0码性能测试
(1)输入全0。用示波器观测如下波形
(2)看输入数据和输出数据是否相同。用示波器观测如下波形
?CMI编码输入数据（TPX01），输出编码数据（TPY07）
四、思考题
1.简述CMI码型的特点。
?不含直流
?有一定的检错能力
?易实现
?抗连0能力强
2.对于AMI，HDB3和CMI长连0码，哪种码型对于定时提取更有利？
CMI最有利于时钟同步，HDB3次之，而AMI对连0没有特殊处理，提取时钟能力最差。
3.CMI码收发码组是如何同步的？
CMI译码器在检测到错误时（收到10序列），会扣去一个时钟脉冲，这样就使得序列错了1位，实现同步。
4.CMI码用在什么地方？
CMI在光纤通信中有应用。
