49张装置流程图!

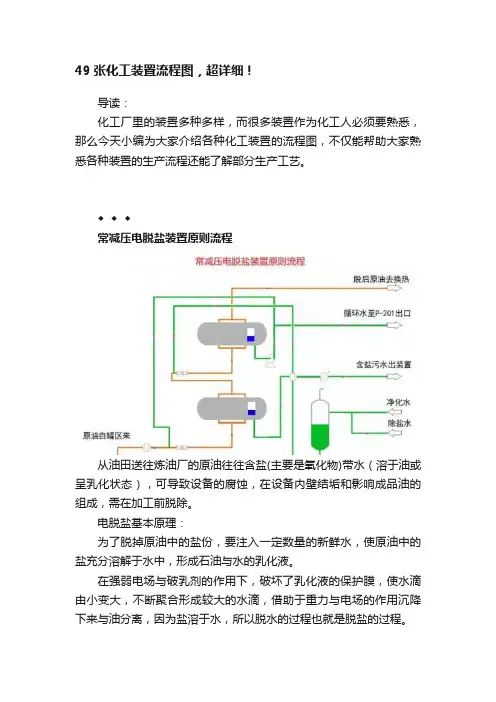

常减压电脱盐装置原则流程
脱后原油去换热
常压蒸馏/CDU装置原则
减压蒸馏/VDU装置原
轻烃回收装置原则流程
常顶油压缩干气
补充新氢
热低分
反应进料泵
原料升压泵R-101R-102热高分
加氢裂化反应部分流程图
加氢裂化分馏部分流程图（一）
加氢裂化分馏部分流程图（二）
粗汽油
凝缩油泵
吸收塔底泵补充吸收泵
间凝液泵
催化吸收稳定部分流程图
干气脱硫贫液泵液化气脱硫贫液泵
常减压液化气至脱硫醇
常减压液化气进料泵加氢裂化液化气进料泵
过剩空气至焚烧炉
液化气脱硫醇碱液再生部分流程图
汽油进料泵活化剂泵精汽油泵防胶剂注入泵防胶剂配制泵
汽油脱硫脱硫醇装置流程图
碳二、碳三馏分
脱乙烷塔回流泵
丙烷馏分泵丙烯塔回流泵丙烯产品泵脱戊烷塔回流及产品泵戊烷馏分泵
气体分馏装置流程图
石油炼化公司的各个装置工艺的流程图大全及其简介
炼化公司的各个装置工艺的流程图大全及其简介 从油田送往炼油厂的原油往往含盐(主要是氧化物)带水（溶于油或呈乳化状态），
可导致设备的腐蚀，在设备内壁结垢和影响成品油的组成，需在加工前脱除。电脱盐基本原理： 为了脱掉原油中的盐份，要注入一定数量的新鲜水，使原油中的盐充分溶解于水中，形成石油与水的乳化液。 在强弱电场与破乳剂的作用下，破坏了乳化液的保护膜，使水滴由小变大，不断聚合形成较大的水滴，借助于重力与电场的作用沉降下来与油分离，因为盐溶于水，所以脱水的过程也就是脱盐的过程。 CDU装置即常压蒸馏部分 常压蒸馏原理：
精馏又称分馏，它是在精馏塔内同时进行的液体多次部分汽化和汽体多次部分冷凝的过程。 原油之所以能够利用分馏的方法进行分离，其根本原因在于原油内部的各组分的沸点不同。 在原油加工过程中，把原油加热到360～370℃左右进入常压分馏塔，在汽化段进行部分汽化，其中汽油、煤油、轻柴油、重柴油这些较低沸点的馏分优先汽化成为气体，而蜡油、渣油仍为液体。 VDU装置即减压蒸馏部分
减压蒸馏原理： 液体沸腾必要条件是蒸汽压必须等于外界压力。 降低外界压力就等效于降低液体的沸点。压力愈小，沸点降的愈低。如果蒸馏过程的压力低于大气压以下进行，这种过程称为减压蒸馏。 轻烃回收装置是轻烃的回收设备，采用成熟、可靠的工艺技术，将天然气中比甲烷或乙烷更重的组分以液态形式回收。
RDS即渣油加氢装置，渣油加氢技术包含固定床渣油加氢处理、切换床渣油加氢处理、移动床渣油加氢处理、沸腾床渣油加氢处理、沸腾床渣油加氢裂化、悬浮床渣油加氢裂化、渣油加氢一体化技术及相应的组合工艺技术。
丙烷脱氢装置工艺流程
本项目设计主要是一台年产60 万吨丙烯的丙烷脱氢装置（PDH），项目建设地为中国浙江省宁波市北仑区青峙开发区。项目采用的丙烷脱氢装置引进美国CB&I LUMMUS 公司的CATOFIN 丙烷脱氢制丙烯工艺，该工艺采用高效的铬系催化剂和HGM 材料；具有丙烷转换率高、丙烯选择性好、原料适应性强及装置在线率高等优点，是目前丙烷脱氢制丙烯的先进技术之一。CATOFIN PDH 工艺通过固定床反应器，在氧化铬-氧化铝催化剂上将丙烷转换为丙烯。未转化的丙烷将被分离并且循环利用，丙烯是唯一的主产品。 PDH装置规模大，PDH装置操作条件比较复杂，导致设备规格大型化。设备大型化对设备设计、制造、检验等都会带来很多不利问题。根据基础设计开工报告可知，PDH装置设备涉及反应器、塔器、容器、换热器、压缩机、透平、泵和过滤器等诸多类型。统计各设备的数量装置大型设备就有199台，并且绝大多数为国外进口设备。根据PDH的工艺物料的特性，本装置属于甲类生产装置，生产过程中涉及的主要物料为丙烷、丙烯、乙烯、装置尾气和天然气。这些物料都属于易燃、易爆的物质，乙烯、氢气、共聚单体均属甲类火灾危险物质。这些物质一旦泄漏与空气或氧化物接触，形成爆炸混合气体，极易引发火灾爆炸事故。因此，火灾、爆炸是本装置的主要危险，防泄漏、防火、防爆是装置安全生产工作的重点。 丙烯工艺流程主要包括物料反应，产物压缩分离及尾气回收和产品提纯三个大的部分。PDH装置规模大，PDH装置操作条件比较复杂，导致设备规格大型化。设备大型化对设备设计、制造、检验等都会带来很多不利问题。根据基础设计开工报告可知，PDH装置设备涉及反应器、塔器、容器、换热器、压缩机、透平、泵和过滤器等诸多类型。统计各设备的数量装置大型设备就有199台，并且绝大多数为国外进口设备。根据PDH的工艺物料的特性，本装置属于甲类生产装置，生产过程中涉及的主要物料为丙烷、丙烯、乙烯、装置尾气和天然气。这些物料都属于易燃、易爆的物质，乙烯、氢气、共聚单体均属甲类火灾危险物质。这些物质一旦泄漏与空气或氧化物接触，形成爆炸混合气体，极易引发火灾爆炸事故。因此，火灾、爆炸是本装置的主要危险，防泄漏、防火、防爆是装置安全生产工作的重点 首先，新鲜丙烷进料与来自产品分离塔的循环丙烷以及脱油塔顶的丙烷混合后，送入进料汽化器。汽化后的原料气被多个换热器逐步加热，最终在进料加热
工艺流程图制图规范
工艺流程图制图规范 工艺流程图一般有如下几种: 1．全厂总工艺流程图或物料平衡图，在化工厂设计中，为总说明部分提供的全厂流程图样。对综合性化工厂则称全厂物料平衡图。图上各车间(工段)用细实线画成长方框来示意。流程线只画出主要物料，用粗实线表示。流程方向用箭头画在流程线上。图上还注明了车间名称，各车间原料、半成品和成品的名称、平衡数据和来源、去向等。 2．物料流程图MBD（material balance diagram），是在全厂总工艺流程图基础上，分别表达各车间内部工艺物料流程的图样。在流程上标注出各物料的组分、流量以及设备特性数据等。 3．工艺管道及仪表流程图PID(Piping&Instrument Diagram)，是以物料流程图为依据，内容较为详细的一种工艺流程图。在管线和设备上画出配置的某些阀门、管件、自控仪表等的有关符号。 绘图软件 工艺流程图一般绘图软件为AutoCAD，但企业及设计院一般使用在AutoCAD平台上二次开发的软件,如：国产软件——PIDCAD工艺流程图设计软件、工艺流程设计软件。其中后者是将常用化工设备以组件形式构建数据库，用户直接调用即可。 绘制程序 工艺流程图绘制程序为: 首先选择图纸图副、标题栏等；其次，绘制主要设备； 再次，绘制管线；然后，添加阀门、仪表、管件等，添加标注信息； 最后，核查图纸正确性；
工艺流程表示标准 1总则 1.1目的 为了规范工艺流程图设计的内容及表示方法，提高设计质量，特编制本标准。 1.2范围 1.2.1本标准规定了工艺流程图的绘制方法﹑详细设计（施工图设计）阶段的管道及仪表流程图﹑基础设计（初步设计）阶段的工艺管道及仪表流程图﹑外来流程图的编制﹑计算机辅助设计规定等要求。 1.2.2本标准适用于炼油装置和石油化工装置的“工艺流程图”（PFD）和“管道及仪表流程图”（PID）设计。对于有特殊要求的项目，须结合具体情况，灵活运用。 1.3引用标准 使用本标准时，应使用下列标准最新版本。 SH/T3101《炼油厂流程图图例》 EMGS0807《设计文件复用规定》 SEPM0101.1《管道材料等级规定（炼油）》 2工艺流程图的绘制方法 工艺流程图的图例应按SH/T3101的有关规定绘制。 2.1名称 定名为工艺流程图（简称PFD）。
催化裂化的装置简介及工艺流程
催化裂化的装置简介及工艺流程 概述 催化裂化技术的发展密切依赖于催化剂的发展。有了微球催化剂，才出现了流化床催化裂化装置；分子筛催化剂的出现，才发展了提升管催化裂化。选用适宜的催化剂对于催化裂化过程的产品产率、产品质量以及经济效益具有重大影响。 催化裂化装置通常由三大部分组成，即反应 / 再生系统、分馏系统和吸收稳定系统。其中反应--再生系统是全装置的核心，现以高低并列式提升管催化裂化为例，对几大系统分述如下： （一）反应—再生系统 新鲜原料（减压馏分油）经过一系列换热后与回炼油混合，进入加热炉预热到370C 左右，由原料油喷嘴以雾化状态喷入提升管反应器下部，油浆不经加热直接进入提升管，与来自再生器的高温（约650C ~700C ）催化剂接触并立即汽化，油气与雾化蒸汽及预提升蒸汽一起携带着催化剂以7 米/ 秒~8 米/ 秒的高线速通过提升管，经快速分离器分离后，大部分催化剂被分出落入沉降器下部，油气携带少量催化剂经两级旋风分离器分出夹带的催化剂后进入分馏系统。 积有焦炭的待生催化剂由沉降器进入其下面的汽提段，用过热蒸气进行汽提以脱除吸附在催化剂表面上的少量油气。待生催化剂经待生斜管、待生单动滑阀进入再生器，与来自再生器底部的空气（由主风机提供）接触形成流化床层，进行再生反应，同时放出大量燃烧热，以维持再生器足够高的床层温度（密相段温度约650E ~680C ）。再生器维持0.15MPa~0.25MPa表）的顶部压力，床层线速约0.7 米/秒~1.0 米/秒。再生后的催化剂经淹流管，再生斜管及再生单动滑阀返回提升管反应器循环使用。 烧焦产生的再生烟气，经再生器稀相段进入旋风分离器，经两级旋风分离器分出携带的大部分催化剂，烟气经集气室和双动滑阀排入烟囱。再生烟气温度很高而且含有约5%~10%CO为了利用其热量，不少装置设有 CO锅炉，利用再生烟气产生水蒸汽。对于操作压力较高的装置，常设有烟气能量回收系统，利用再生烟气的热能和压力作功，驱动主风机以节约电能。 （二）分馏系统 分馏系统的作用是将反应/ 再生系统的产物进行分离，得到部分产品和半成品。
石油化工催化裂化装置工艺流程图.docx
炼油生产安全技术一催化裂化的装置简介类型及工艺流程 催化裂化技术的发展密切依赖于催化剂的发展。有了微球催化剂，才出现了流化床催化裂化装置；分子筛催化剂的出现，才发展了提升管催化裂化。选用适宜的催化剂对于催化裂化过程的产品产率、产品质量以及经济效益具有重大影响。 催化裂化装置通常由三大部分组成，即反应？再生系统、分馏系统和吸收稳定系统。其中反应--再生系统是全装置的核心，现以高低并列式提升管催化裂化为例，对几大系统分述如下： ㈠反应--再生系统 新鲜原料（减压馏分油）经过一系列换热后与回炼油混合，进入加热炉预热到370 C左右，由原料油喷嘴以雾化状态喷入提升管反应器下部，油浆不经加热直接进入提升管，与来自再生器的高温（约650 C ~700C ）催化剂接触并立即汽化，油气与雾化蒸汽及预提升蒸汽一起携带着催化剂以7米/秒~8米/秒的高线速通过提升管，经快速分离器分离后，大部分催化 剂被分出落入沉降器下部，油气携带少量催化剂经两级旋风分离器分出夹带的催化剂后进入分馏系统。 积有焦炭的待生催化剂由沉降器进入其下面的汽提段，用过热蒸气进行汽提以脱除吸附在催 化剂表面上的少量油气。待生催化剂经待生斜管、待生单动滑阀进入再生器，与来自再生器底部的空气（由主风机提供）接触形成流化床层，进行再生反应，同时放出大量燃烧热，以维持再生器足够高的床层温度（密相段温度约650 C ~68 0 C ）。再生器维持0.15MPa~0?25MPa （表）的顶部压力，床层线速约0.7米/秒~1.0米/秒。再生后的催化剂经 淹流管，再生斜管及再生单动滑阀返回提升管反应器循环使用。 烧焦产生的再生烟气，经再生器稀相段进入旋风分离器，经两级旋风分离器分出携带的大部 分催化剂，烟气经集气室和双动滑阀排入烟囱。再生烟气温度很高而且含有约5%~10%CO 为了利用其热量，不少装置设有Co锅炉，利用再生烟气产生水蒸汽。对于操作压力较高的 装置，常设有烟气能量回收系统，利用再生烟气的热能和压力作功，驱动主风机以节约电 能。 ㈡分馏系统 分馏系统的作用是将反应？再生系统的产物进行分离，得到部分产品和半成品。 由反应？再生系统来的高温油气进入催化分馏塔下部，经装有挡板的脱过热段脱热后进入分 馏段，经分馏后得到富气、粗汽油、轻柴油、重柴油、回炼油和油浆。富气和粗汽油去吸收稳定系统；轻、重柴油经汽提、换热或冷却后出装置，回炼油返回反应--再生系统进 行回炼。油浆的一部分送反应再生系统回炼，另一部分经换热后循环回分馏塔。为了取走 分馏塔的过剩热量以使塔内气、液相负荷分布均匀，在塔的不同位置分别设有4个循环回流：顶循环回流，一中段回流、二中段回流和油浆循环回流。 催化裂化分馏塔底部的脱过热段装有约十块人字形挡板。由于进料是460 C以上的带有催化 剂粉末的过热油气，因此必须先把油气冷却到饱和状态并洗下夹带的粉尘以便进行分馏和避免堵塞塔盘。因此由塔底抽出的油浆经冷却后返回人字形挡板的上方与由塔底上来的油 气逆流接触，一方面使油气冷却至饱和状态，另一方面也洗下油气夹带的粉尘。 ㈢吸收--稳定系统： 从分馏塔顶油气分离器出来的富气中带有汽油组分，而粗汽油中则溶解有C3 C4甚至C2 组分。吸收--稳定系统的作用就是利用吸收和精馏的方法将富气和粗汽油分离成干气 （≤ C2）、液化气（C3、C4）和蒸汽压合格的稳定汽油。 一、装置简介 （一）装置发展及其类型
化工装置建设流程
化工项目建设流程
化工项目建设流程 一、项目前期准备工作 项目前期准备工作是指为完成项目立项而做的所有的准备工作，主要有： 1、文件准备 委托具有一定资质的单位进行可研报告及项目申请书的编制； 2、项目立项 ①与当地政府签订相关协议； ②准备好预核材料，根据要求到相关级别的政府部门完成名称预核工作； ③将可研报告和立项文件上报至规定级别的发改委，发改委审查通过后拿到 批复文件。 3、配套手续办理 ①与项目申请立项同步展开环评、安评、节能评价工作； ②在环评通过后进行土地预审、规划选址意见、项目申请报告核准等工作，最终拿到水土保持方案、水资源论证、土地预审、工程地质勘查、地震影响等主管部门的审批文件； ③完成公司的注册。 二、项目前期工作 项目前期工作，是指建设项目立项起到批准项目开工这一期间的主要工作。项目建议书获批准即为立项。 1、建立管理机构和制定各项规章制度并配备一定数量的工程技术管理人员。确定工程总承包、建设监理等管理方式。 承担工程总承包、施工、建设监理的单位必须具有相应的资质，以保证对工程建设进度、质量、资金、生产准备等方面实行有效控制。 2、进行工艺包和基础设计的编制工作。 确定设计原则、设计标准、设计方案和重大技术问题，如总工艺流程、生产方法、工厂组成、总图运输，水、电、汽的供应方式和用量，关键设备及仪表选型，消防、劳动安全、工业卫生、环境保护、工程概算等。

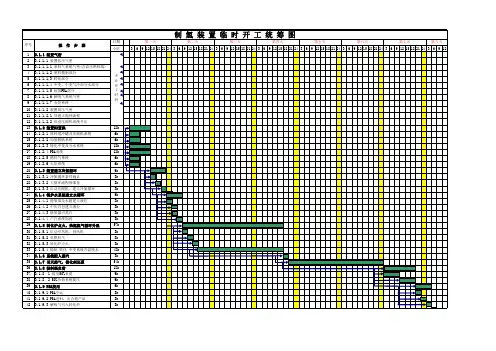

3、项目初步设计编制完成以后，进行初步设计的审查工作。 初步设计是工程设计的重要组成部分，是编制施工图设计，安排年度计划和组织主要设备订货的依据。工程初步设计审查是审查项目初步设计是否符合行业规章、标准，是否切合实际、安全适用、技术先进可靠，经济合理等，是进一步优化设计的过程。 4、组织主要设计、施工单位编制建设总体统筹控制计划和中期建设统筹控制计划。总体统筹计划是把工程开工前期和建设中有关资金、施工、外事、设备材料、生产准备、试车、考核、竣工验收、协作关系、建设组织等各项工作按照系统工程原理纳入计划，合理安排、统筹兼顾，确保主控制点的完成和总体计划进度的实现。 5、对工程施工、设备、监理等均应开展招标投标工作。要充分考虑化工生产装置的特殊性、复杂性，严格审查投标单位的资质，择优选择施工、设备、和监理等单位。在评标，定标时，要全面考察队伍素质、管理水平、技术装备、财务状况等，而不应单纯以报价多少而定。 6、长周期设备采购问题 根据设备制造周期确定出长周期设备。对于制造周期较长的设备如球罐、反应器等设计单位要在工艺包或基础设计之初提交设计参数，项目部组织设备订货工作。其它设备及材料可在基础设计完成后根据工程进度情况适时进行采购。 做好新开工项目开工条件的落实工作后方可开工建设。 三、项目建设期 1、编制工程计划 按总体统筹网络计划进度和设计图纸交付、设备材料交货进度和资金到位等情况编制工程计划。在工程建设中，可根据实际情况调整中期统筹控制计划，但必须确保总目标的实现，努力在规定的工期内建成投产。 2、建立质量管理机构 项目部和施工、监理单位要设置质量管理机构，建立健全质量管理体系，配备一定数量的工程质量管理人员和必要的监测手段，对工程质量进行严格监督检查。工程质量必须符合标准、规范和设计委求。要严格按规定进行评定和验收，
