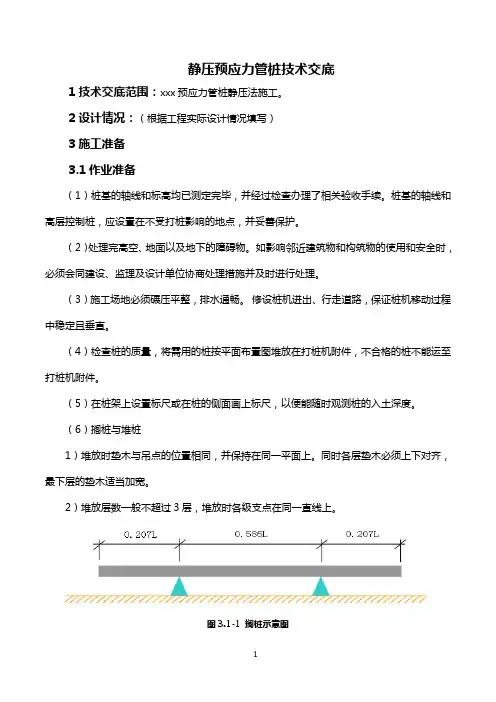

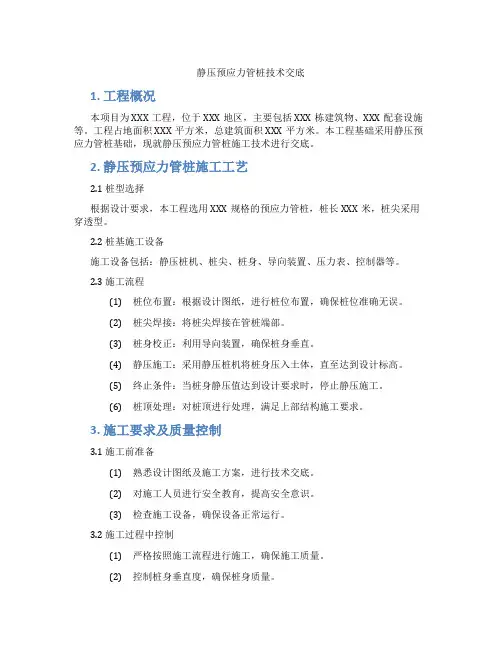

静压预应力管桩技术交底
表C2—2
技术交底记录
表C2—2
技术交底记录
表C2—2
技术交底记录
技术交底记录
安全交底记录
第 1 页交底内容：
1、现场所有施工人员均必须戴好安全帽，高空作业需系好安全带。
2、施工现场应全面规划，并有施工现场平面布置图；其现场道路应平坦、坚实、畅通，交叉点及危险地区，应设明显标志及维护措施。
3、凡患有高血压及视力不佳的人员不得进行机械操作，各工种应持证上岗。
4、机械设备应由专人持证操作，操作证应严格遵守安全操作规程。
5、施工中所有机械人员和配合工种，必须听从指挥讯号，不得随意离开岗位，并经常注意机械运转是否正常，发现异常应立即检查处理。
6、机械设备都应有漏电保护装置和良好的接地接零。
7、登上机架高空作业时，应有防护措施，工具、零件严禁下抛。
8、定期检查钢丝绳的磨损情况、吊钩保险装置是否完好和其他易损部件，当发现问题及时更换。
9、每天下班那后，应有专人负责关闭、切断电源。
10、施工时应遵守施工现场的常规建筑安全工程安全操作规程和国家有关安全法规、规则、条例等。
11、打桩作业过程中，必须有电工值班。
12、电缆必须绝缘可靠，严禁使用不符合安全要求的电缆。
13、班组负责人不得安排无证人员上岗操作，不得安排未接受安全技术交底的人员上岗作业。
14、吊装作业必须有专人现场指挥。
15、大风、大雨等恶劣天气不得作业。
16、对已经打桩洞口必须进行遮掩防护，以防行人坠入。
技术负责人：交底人：接交人：
预应力混凝土管桩施工技术交底
预应力混凝土管桩施工技术交底 预应力混凝土管桩施工技术交底2007-10-25 17:14:48| 分类：静压桩|举报|字号订阅一、打桩前应完成下列准备工作：1. 认真检查打桩设备各部分的性能，以保证正常运作；2. 除按本规程第3章检查所用管桩桩身质量外，尚应检查管桩的生产日期和蒸养的PC桩应不小于28d的龄期方可施打；3. 根据施工图绘制整个工程的桩位编号图；4. 由专职测量人员分批或全部测定标出场地上的桩位，其偏差不得大于20mm;5. 在桩身上划出以米为单位的长度标记，并按从下至上的顺序标明桩的长度，以便观察桩的入土深度及记录每米沉桩锤击数。二、顺序应综合考虑下列原则后确定：1. 根据桩的密集程度及周围（构）筑物的关系。A、桩较密集且距周围建（构）筑物较远、施工场地较开阔时，宜从中间向四周进行；B 、若桩较密集、场地狭长、两端距建（构）筑物较远时，宜从中间向两端进行；C、桩较密集且一侧靠近建（构）筑物时，宜从毗邻建（构）筑物的一侧开始由近及远地进行。2. 根据桩的入土深度，直先长后短。A、据管桩的规格，宜先大后小。B、据高层建筑塔楼（高层）与裙房（低层）的关系，宜先高后低。三、桩的施打应符合下列规定：1. 第一节管桩起吊就位插入
地面的垂直度偏差不得大于0.5％，并宜用长条水准尺或其他测量仪器校正；必要时，宜拔出重插。2. 管桩施打过程中，桩锤、桩帽和桩身的中心线应重合。当桩身倾斜率超过0.8％时，应找出原因并设法纠正；当桩尖进入硬土层后，严禁用移动桩架等强行回扳的方法纠偏。3. 在较厚的粘土、粉质粘土层中施打管桩，不宜采用大流水打桩施工法，宜将每根桩一次性连续打到底，尽量减少中间休歇时间，且尽可能避免在接近设计深度时进行接桩。4. 桩数多于30根的群桩基础应从中心位置向外施打，承台边缘桩宜待承台内其他打完并重新测定桩位后再插桩施打。5. 打桩时应由专职记录员及时准确地填写管桩施工记录表，并经当班监理人员（或建设单位代表）验证签名方可作为有效施工记录。6.4.4焊接接桩应符合现行行业标准《建筑钢结构焊接规程》JGJ81的有关规定外，尚应符合下列规定：1. 当管桩需要接长时，其入土部分桩段的桩头宜高出地面 0.5～1.0m.2. 下节桩的桩头处宜设导向箍以方便上节桩就位。接桩时上下节桩段应保持顺直，错位偏差不宜大于2mm.3. 管桩对接前，上下端板表面应用铁刷子清刷干净，坡口处应刷至露出金属光泽。4. 焊接时宜先在坡口圆周上对称点焊4～6点，待上下桩节固定后拆除导向箍再分层施焊，施焊宜由两个焊工对称进行。5. 焊接层数不得少于二层，内层焊渣必须清理干净后方能施焊外
