电气照明系统全负荷试运行记录

电气照明系统全负荷试运行报验申请表

电气照明系统全负荷试运行记录

建筑物照明通电试运行方案

建筑物照明通电试运行方案 1、施工准备（1）技术准备（1）施工前应进行技术交底工作；（2）相应的施工质量验收规范。（2）主要机具（1）常用电工工具、大功率电烙铁；（2）人字梯；（3）数字式万用表、钳形电流表、绝缘摇表侧符合要求。 2、施工工艺（1）通电试运行前检查 1）复查总电源开关至各照明回路进线电源开关接线是否正确； 2）照明配电主回路标识应正确一致； 3）检查漏电保护器接线是否正确，严格区分工作零线（N）与专用保护零线（PE），专用保护零线（PE）严禁接入漏电开关； 4）检查开关箱内各接线端子是否正确可靠； 5）断开各回路分电源开关，合上总进线开关，检查漏电测试按钮是否灵敏有效。（2）分回路试通电 1）将各回路灯具等用电设备开关全部置于断开位置； 2）逐次合上各分回路电源开关； 3）分回路逐次合上灯具等的控制开关，检查开关与灯具控制顺序是否对应； 4）用试电笔检查各插座相序连接是否正确，带开关插座的开关是否能正确关断相线。（3）故障检查整改 1）发现问题应及时排除，不得带电作业； 2）对检查中发现的问题应采取分回路隔离排除法予以解决； 3）对开关一送电，漏电保护就跳闸的现象重点检查工作零线与保护零线是否混接、导线是否绝缘不良。（4）系统通电连续试运行

公用建筑照明系统通电连续试运行时间应为24h，民用住宅照明系统通电连续试运行时间为8h。所有照明灯具均应开启，且每2h记录运行状态1次，连续试运行时间内无故障。 3、质量标准（1）照明系统通电，灯具回路控制应与照明配电箱及回路的标识一致；开关与灯具控制相序相对应。（2）公用建筑照明系统通电连续试运行时间为24h，民用住宅照明系统通电连续试运行时间为8h。所照明灯具均应开启，且每2h记录运行状态1次，连续试运行时间内无故障。 4、成品保护（1）检查整改时应注意保持地面、墙面整洁，不得污损。（2）应注意不得损伤已装好的灯具。（3）调试完毕后应关门上锁，以防丢失。 5、安全环境保护措施（1）从事起电气安装、电工作业人员必须经有关部门进行安全技术培训，并经考试合格、取得合格证后方可上岗作业。（2）移动式电动机械和手持电动工具的单相电源线必须使用三芯软橡胶电缆，三相电源线必须使用四芯软橡胶电缆；接线时，缆线护套应穿进设备的接线盒内并予以固定。（3）移动式梯子宜用于高度在4m以下的短时间内可完成的工作。梯子使用前应进行检查，并应有专人负责保管、维护及修理。（4）搁置稳固，与地面的夹角以60°为宜。梯脚有可靠的防滑措施，顶端与构筑物靠牢。在松软的地面上使用时，有防陷、防侧倾的措施。（5）施工现场应保持整洁，垃圾废料应及时清理。废弃物应按环保要求分类堆放及回收。 6、质量记录照明通电试运行记录。

建筑物照明通电试运行

建筑物照明通电试运行 1 施工准备 1.1技术准备（1）施工前应进行技术交底工作；（2）相应的施工质量验收规范。 1.2主要机具（1）常用电工工具、大功率电烙铁；（2）人字梯；（3）数字式万用表、钳形电流表、绝缘摇表侧符合要求。 2 施工工艺（1）通电试运行前检查 1）复查总电源开关至各照明回路进线电源开关接线是否正确； 2）照明配电主回路标识应正确一致； 3）检查漏电保护器接线是否正确，严格区分工作零线（N）与专用保护零线（PE），专用保护零线（PE）严禁接入漏电开关； 4）检查开关箱内各接线端子是否正确可靠； 5）断开各回路分电源开关，合上总进线开关，检查漏电测试按钮是否灵敏有效。（2）分回路试通电 1）将各回路灯具等用电设备开关全部置于断开位置； 2）逐次合上各分回路电源开关； 3）分回路逐次合上灯具等的控制开关，检查开关与灯具控制顺序是否对应； 4）用试电笔检查各插座相序连接是否正确，带开关插座的开关是否能正确关断相线。（3）故障检查整改

1）发现问题应及时排除，不得带电作业； 2）对检查中发现的问题应采取分回路隔离排除法予以解决； 3）对开关一送电，漏电保护就跳闸的现象重点检查工作零线与保护零线是否混接、导线是否绝缘不良。（4）系统通电连续试运行公用建筑照明系统通电连续试运行时间应为24h，民用住宅照明系统通电连续试运行时间为8h。所有照明灯具均应开启，且每2h记录运行状态1次，连续试运行时间内无故障。 3 质量标准（1）照明系统通电，灯具回路控制应与照明配电箱及回路的标识一致；开关与灯具控制相序相对应。（2）公用建筑照明系统通电连续试运行时间为24h，民用住宅照明系统通电连续试运行时间为8h。所照明灯具均应开启，且每2h记录运行状态1次，连续试运行时间内无故障。 4 成品保护（1）检查整改时应注意保持地面、墙面整洁，不得污损。（2）应注意不得损伤已装好的灯具。（3）调试完毕后应关门上锁，以防丢失。 5 安全环境保护措施（1）从事起电气安装、电工作业人员必须经有关部门进行安全技术培训，并经考试合格、取得合格证后方可上岗作业。（2）移动式电动机械和手持电动工具的单相电源线必须使用三芯软橡胶电缆，三相电源线必须使用四芯软橡胶电缆；接线时，缆线护套应穿进设备的接线盒内并予以固定。（3）移动式梯子宜用于高度在4m以下的短时间内可完成的工作。梯子使用前应进行检查，并应有专人负责保管、维护及修理。

建筑物照明通电试运行

建筑物照明通电试运行工程文帮

建筑物照明通电试运行 1.1 一般规定 1.1.1 电气线路的绝缘电阻、保护地线（PE）连接牢固可靠，开关插座的接线正确，漏电保护器的动作电流和时间、接地电阻和照度满足设计要求和规范规定。 1.1.2 照明系统通电连续试运行时间满足国家质量验收规范的规定。 1.1.3 照明系统的测试与通电试运行应按以下程序进行： 1 电线绝缘电阻测试前电线的连接完成； 2 照明箱（盘）、灯具、开关、插座的绝缘电阻测试在就位前或接线前完成； 3 备用电源或事故照明电源作空载自动投切试验前拆除负荷，空载自动投切试验合格，才能做有载自动投切试验； 4 电气器具及线路绝缘电阻测试合格，才能通电试验； 5 照明全负荷实验必须在本条1、2、4完成后进行。 1.2 施工准备 1.2.1 技术准备 1 试运行前编制照明通电试运行方案，并报相关主管部门审批。对调试人员进行技术交底及安全交底。 2 检查巡视整个照明系统，全线无障碍，能够满足送电要求。 1.2.2 主要机具一字形和十字形螺丝刀，组合木梯，圆头锤，电工刀，扳手，钢丝钳，剥线钳，压接钳，铁水平尺，塞尺，电笔，摇表，万用表，兆欧表，交流钳形电流表。1.2.3 作业条件 1 灯具、开关、插座的安装已按批准的设计进行施工完毕，并且安装质量已符合现行的施工及验收规范中的有关规定； 2 照明配电箱的安装已按批准的设计进行施工完毕，并且安装质量已符合现行的施工及验收规范中的有关规定； 1.3 通电试运行技术要求 1.3.1 每一回路的线路绝缘电阻不小于0.5MΩ，关闭该回路上的全部开关，测量调试电压值是否符合要求，符合要求后，选用经试验合格的5～6A漏电保护器接电逐一测试，通电后应仔细检查和巡视，检查灯具的控制是否灵活，准确；开

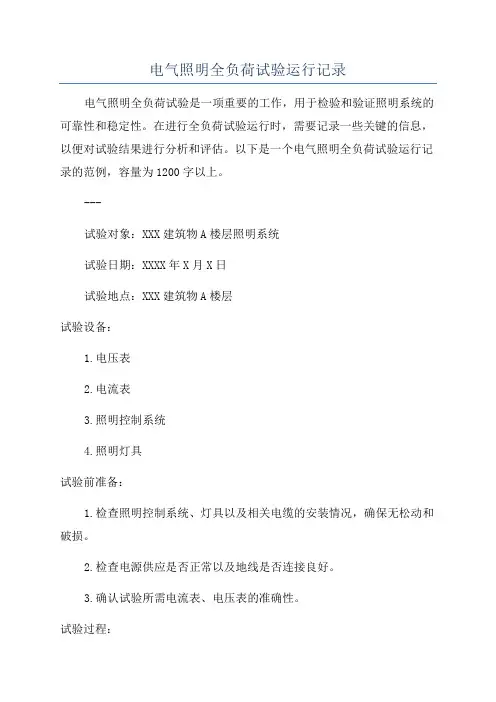

电气照明系统全负荷试运行记录

电气照明系统全负荷试运行报验申请表工程名称：江南水都七期（飞地）地块一2#地下室编号：致：福建省中福工程建设监理公司（监理单位）我单位已完成了电气照明系统全负荷试运行工作，现报上该工程报验申请表，请予以审查和验收。附件： 1、电气照明系统全负荷试运行记录。承包单位（章）项目经理日期审查意见：项目监理机构总/专业监理工程师日期

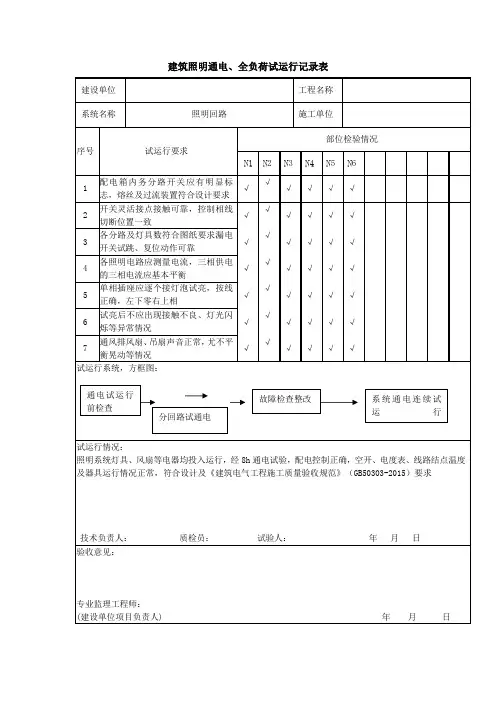

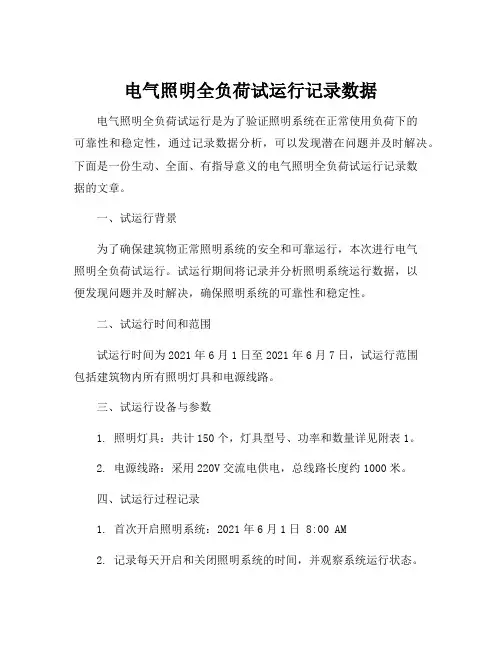

电气照明系统全负荷试运行记录单位（子单位）工程名称江南水都七期（飞地）地块一2#地下室施工单位福建省永泰建筑工程公司建筑类别框剪总照明配电箱位号地下室-1RAL1箱设计负荷（A） 67.18A 试运行日期年月日总开关额定电流（A） 80A 连续运行时间（h）8 总电源进线型号及线芯截面（mm2） YJV-1KV-4× 70+1×35 试运行情况照明系统灯具均投入运行，径8h通电试运行，空气开关、电度表及照明灯具、开关等运行情况正常，符合设计要求和规范规定。具体试运行数据记录如下：日 08：00 运行电流：4.2A 运行电压：375V 日 10：00 运行电流：4.21A 运行电压：380V 日 12：00 运行电流：4.2A 运行电压：375V 日 14：00 运行电流：4.2A 运行电压：380V 日 16：00 运行电流：4.22A 运行电压：380V 日 18：00 运行电流：4.2A 运行电压：375V 日 20：00 运行电流：4.21A 运行电压：375V 日 22：00 运行电流：4.2A 运行电压：380V 日 00：00 运行电流：4.21A 运行电压：380V 日 02：00 运行电流：4.2A 运行电压：380V 日 04：00 运行电流：4.22A 运行电压：380V 日 06：00 运行电流：4.2A 运行电压：380V / 结论电气照明系统经连续8h全负荷试运行，运行情况正常，合格。专业监理工程师（建设单位项目专业技术负责人）施工单位专业技术负责人质检员施工员

照明系统通电试运行调试方案

目录第一章编制依据 (2) 第二章工程概况 (2) 第三章调试工具 (2) 第四章调试程序 (2) 4.1通电试运行前检查 (2) 4.2分回路试通电 (3) 4.3故障检查整改 (3) 4.4系统通电连续试运行 (3) 第五章安全注意事项 (4) 第六章成品保护注意事项 (4)

第一章编制依据 1、《电气装置安装工程电气设备交接试验标准》GB50150-2006 2、《建筑电气工程施工质量验收规范》GB50303-2002 3、《建筑安装工程技术操作规程建筑电气工程》DB21/900.23-2005 第二章工程概况太空走廊球面采用LED紫光灯和LED普通照明灯，內球和外球的灯具分两个回路，这两种灯具均为嵌入式安装，内外球安装的LED紫光灯是相互补光，为了确保隐形墙绘的艺术效果。第三章调试工具 1、绝缘电阻表：适用于线路装置的绝缘电阻及电气连续性的测试工作。 2、漏电测试器：可以测试漏电断路器在不同相位角的触发时间。 3、小五金工具（螺丝刀、钳、电线、胶布等）：检测之用。 4、相序表：可以测试电源相序的准确性。 5、万用表：根据不同的检测功能，进行电气的测试工作。 6、接地电阻测试仪：适用于防雷接地系统的各项测试工作。上述仪表器具检测工具需送检测部门检测合格方可使用。第四章调试程序调试工序分为：通电试运行前检查→分回路试通电→故障检查整改→系统通电连续试运行 4.1通电试运行前检查 (1)彻底清扫配电配电箱柜内的杂物及灰尘，除送电需用的设备外其它物品不得

放置配电箱内。 (2)检查各盘箱柜内压线是否牢固，电气元件是否完好，各盘箱柜内接零，接地是否安全可靠，总电源开关至各支回路进线电源开关接线是否正确，照明配电箱及回路标识应正确一致，漏电保护器接线是否正确，严格区分工作零线（N）与专用保护零线(PE)，专用保护零线(PE) 严禁接入漏电开关，开关面板，各灯具接线是否完成，安装是否牢靠；断开各回路分电源开关，合上总进线开关，检查漏电测试按钮是否灵敏有效。 (3)绝缘测试进入强电配电房，在专人的监护下打开配电箱，切断总电源开关及所有分路电源开关，用电工工具打开配电箱盖，用500V兆欧表对所有供电线路进行绝缘测试工作，使其达到规范要求，并认真填写测试表格。同时检查箱体内各种开关安装及接线是否松动。 (4)相序测试工作将电源总开关切断，用三相交流相序表的三根测试卡，按国家标准A-相－黄色、B相－绿色、C相－红色卡住总开关下端电源接头，合上电源使其通电，如相序表按顺时针方向旋转为正确，反之为错误。 4.2分回路试通电 (1)将各回路灯具等用电设备开关全部置于断开位置； (2)逐次合上各分回路电源开关； (3)分回路逐次合上灯具等的控制开关，检查开关与灯具控制顺序是否对应、风扇的转向及调速开关是否正常； (4)用试电笔检查各插座相序连接是否正确，带开关插座的开关是否能正确关断相线。 4.3故障检查整改 (1)发现问题应及时排除，不得带电作业； (2)对检查中发现的问题应采取分回路职责离排除法予以解决； (3)对开关一送电，漏电保护就跳闸的现象重点检查工作零线与保护零线是否混

幼儿园电气照明系统设计说明

幼儿园电气照明系统设计

1 电气照明系统设计 1.1 电气照明概述在现代住宅设计中，灯光照明既有实用意义，也有装饰和观感上的意义。通过改变光源的性质、位置、颜色和强度等技术手段，利用灯饰、家具和其它陈设的密切配合，使它成为人们的生活空间，形成用途各异的格调、情趣和气氛。一个成功的住宅照明往往经过妥善设计与巧妙的安排。利用不同的室内照明效果，使住宅光照环境具有特色，既有利于生活，又平和优雅，让人感到温馨和谐。电气照明是建筑物内外人工环境的重要组成部分，它的基本功能是在自然光不足时，为人们进行各种活动提供视觉的必要条

件，而且对人的生理、心理健康具有重要影响，所以电气照明设计应满足家庭生活的需求，并且要确保用电安全。总之，建筑电气照明与人类的生产、工作和生活有着密切的关系，随着我国建筑业、装饰业的蓬勃发展，人们对电气光源、照明设备技术的更新以及照明光环境的要求就更高了。 1.1.1 照明设计的要求和一些应注意的问题一个良好的光环境要受照度、亮度、眩光、阴影、显色性、稳定性等各项因素的影响和制约，设计时应恰当的选择。同时应遵循安全、实用、经济、美观的照明设计的基本原则。为配合装修一步到位条件，应充分掌握设计前提因素，努力创造最佳方案。有效利用天然光，合理的选择照明方式和控制区域，尽力降低电能消耗指标。另外，幼儿园照明设计中，应根据使用性质,功能要求和使用条件,按不同标准分别取值. 教室、办公室照度标准所规定的照度，是指工作面上的平均维护照度。若设计未加指明时,各场所均以距地0.75m 的参考水平面作为工作面。 2.2 照明设计的目的和原则 2.2.1 照明设计的目的

建筑物照明通电试运行作业指导书

建筑物照明通电试运行作业指导书1 、适用范围适用于工业与民用建筑的电气装置安装。 2 编制依据《建筑电气工程施工质量验收规范》（GB50303-2002） 3 施工准备 3.1 技术准备 1）施工前应进行技术交底工作； 2）相应的施工质量验收规范。 3.2 主要机具 1）常用电工工具、大功率电烙铁； 2）人字梯； 3）数字式万用表、钳形电流表、绝缘摇表（500V）。 3.3 作业条件 1）施工图纸及技术资料齐全； 2）所有照明器具已安装完毕； 3）各回路绝缘摇测符合要求。

4 材料和质量要点 4.1 技术关键要求 1）检查整改时应分回路逐次检查，直至整个系统； 2）连续试运行应安排在与实际使用工况一致的时段如晚间，以检查实际感官效果。 4.2 职业健康安全关键要求 1）通电检查时应注意用电安全，漏电保护装置应齐全可靠； 2）严禁带电作业。 5 施工工艺 5.1 工艺流程 5.2 操作工艺 5.2.1通电试运行前检查 1）复查总电源开关至各照明回路进线电源开关接线是否正确；并在开关上张贴标记，写明灯位。 2）照明配电箱及回路标识应正确一致； 3）检查漏电保护器接线是否正确，严格区分工作零线（N）与专用保护零线（PE），专用保护零线（PE）严禁接入漏电开关；

4）检查开关箱内各接线端子连接是否正确可靠； 5）断开各回路分电源开关，合上总进线开关，检查漏电测试按钮是否灵敏有效。 5.2.2分回路试通电 1）将各回路灯具等用电设备开关全部置于断开位置； 2）逐次合上各分回路电源开关； 3）分回路逐次合上灯具等的控制开关，检查开关与灯具控制顺序是否对应、风扇的转向及调速开关是否正常； 4）用试电笔检查各插座相序连接是否正确，带开关插座的开关是否能正确关断相线。 5.2.3故障检查整改 1）发现问题应及时排除，不得带电作业； 2）对检查中发现的问题应采取分回路隔离排除法予以解决； 3）对开关一送电，漏电保护就跳闸的现象重点检查工作零线与保护零线是否混接、导线是否绝缘不良。 5.2.4系统通电连续试运行公用建筑照明系统通电连续试运行时间为24h，民用住宅照明系统通电连续试运行时间应为8h。所有照明灯具均应开启，且每2h记录运行状态1次，连续试运行时间内无故障。 6 质量标准 6.1主控项目 1）照明系统通电，灯具回路控制应与照明配电箱及回路的标识一致；开关与灯具控制相序相对应，风扇的转向及调速度开关应正常。

电气照明报告

广陵学院本科生课程设计题目：办公大楼电气照明施工图设计课程：电气照明技术专业：班级：学号：姓名：指导教师：完成日期：

目录 1 前言 .................................................................. .. (2) 2 设计题目及工程概况................................................................... ....... . (2) 2 1.2 设计目的及要求................................................................... . (2) 2 1.3 设计依据................................................................... . (2) 3 计算 .................................................................. . (3) 3.1 负荷计算................................................................... ............................ 3.1.1 负荷计算的依据和目的 .............................................................. 3.1.2 负荷计算方法 .................................................................. ............ 3.2 照度计算................................................................... . (4) 4 设备与导线的选择................................................................... (5) 5 低压断路器...................................................................

建筑电气照明系统设计

建筑电气照明系统设计目录 1.设计目的 1 2.设计任务 1 3.设计思路与设计内容与要求 1 3.1 照明方式和种类 1 3.1.1照明方式的分类 1 3.1.2照明种类 1 3.2照明质量 3 3.2.1照度均匀度 3 3.2.2 光源颜色 3 3.3照明电光源 4 1.3.1电光源的分类 4 1.3.2照明光源、灯具的选用 6 3.4 照明控制系统 8 4.设计计算说明,设备与元器件选择计算与参数选择说明9 4.1 确定照度标准值9 4.1.1 民用建筑照明照度一般规定 9 4.1.2民用建筑照度标准9 4.2照度计算10

4.2.1 单位容量计算法10 4.2.2 利用系数法 11 4.3灯具的选择及计算 12 4.3.1 对于电气学院办公室,采用系数法计算。12 4.3.2 对于电气学院学生科值班室,采用系数法计算13 4.3.3 对于电气学院会议室,采用系数法计算13 4.3.4 对于电气学院学生科办公室,采用系数法计算14 4.3.5 对于电气学院报告厅,采用系数法计算15 4.3.6 保安员值班室,因光的损失相对固定,故采用单位容量法15 4.4怀德楼C楼教室照明计算16 4.4.1教室情况: 16 4.4.2教室照明标准选择16 4.4.3面积计算16 4.4.4灯型选择16 4.4.5对于教室,采用系数法计算17 4.5照明系统图说明17 5.设备与元器件型号和参数选择目录表20 6.设计小结21 7.设计图纸目录22 8.参考文献目录23 1.设计目的建筑电气综合课程设计的目的是进一步强化建筑电气设计理论与建筑电

气工程的设计、施工实践能力的有机结合,更有效地培养本业专业综合设计思维以及施工、安装的实践能力。本课程设计的任务包括高层建筑的强弱电气系统的方案设计以及强弱电气系统电气施工图的设计。 2.设计任务盐城工学院新校区电信馆B、C楼强弱电系统设计:设计本校新校区电信馆B、C楼含两侧与A楼相连的连接部分的电气照明系统的系统图、平面布置图、设备接线图; 3.设计思路与设计内容与要求 3.1 照明方式和种类 3.1.1照明方式的分类一、照明方式可分为:一般照明、分区一般照明、局部照明和混合照明。 1)一般照明:指不考虑特殊局部的需要,为照亮整个场地而设置的照明。 2)分区一般照明;指根据需要,提高特定区域照度的一般照明。 3)局部照明:指为满足某些部位(如工作面)的特殊需要而设置的照明。 4)混合照明:指一般照明与局部照明组成的照明。二、照明方式的选择 1)当生产条件受到限制,工作地点附近不可能固定灯具而虚以采用混合照明,或者当工作位置密度不大.采用混合照明不合理时,或者不需要考虑特殊局部的需要而使整个工作场所能获得均匀照度时,宜装设单一的较均匀的一般照明。 2)在同一照明场所内,当工作场所内某一部分需要高于一般照明的照度时,可采用分区一般照明。 3)对于照度要求较高,而工作场所内工作位置密度不大,并且要求光线照射方向能随意改变时,采用单一的一般照明显然不合理,这种情况宜采用混合照明,即增设局部照明。

电气照明通电试运行调试方案

电气照明通电试运行调试方案本工程位于碧桂园兰州新城别墅区洋房和2#楼高层。为了有序规范的开展照明调试工作，制定本方案。本方案适用于兰州新城碧桂园项目一般建筑电气照明。调试工序分为：通电试运行前检查→分回路试通电→故障检查整改→系统通电连续试运行一、通电试运行前检查 1、复查总电源开关至各照明回路进线电源开关接线是否正确； 2、照明配电箱及回路标识应正确一致； 3、检查漏电保护器接线是否正确，严格区分工作零线（N）与专用保护零线（PE），专用保护零线（PE）严禁接入漏电开关； 4、检查开关箱内各接线端子连接是否正确可靠； 5、灯具安装是否牢靠； 6、断开各回路分电源开关，合上总进线开关，检查漏电测试按钮是否灵敏有效。二、分回路试通电 1、将各回路灯具等用电设备开关全部置于断开位置； 2、用万用表先测试进户电源的电压值； 3、逐次合上各分回路电源开关； 4、分回路逐次合上灯具等的控制开关，检查开关与灯具控制顺序是否对应、排风扇的转向及开关是否正常；

5、用电源极性检测器检查各插座相序连接是否正确，带开关插座的开关是否能正确关断相线。三、故障检查整改 1、发现问题应断电后及时排除，不得带电作业； 2、对检查中发现的问题应采取分回路分段排除法予以解决； 3、对开关一送电，漏电保护就跳闸的现象重点检查工作零线与保护零线是否混接、导线是否绝缘不良。四、系统通电连续试运行公用照明部分楼梯间通电连续试运行时间应为24h，住宅内照明系统通电连续试运行时间应为8h，应急照明回路电源开启，测试应急灯具断电后转换时间30秒和放电工作时间是否达到90分钟。所有正常照明灯具均应开启，且每层每户每2h记录运行状态1次，连续试运行时间内无故障。五、系统调试时间 2015年9月15日至10月10日

建筑物照明通电试运行

23 建筑物照明通电试运行 23.1 一般规定 23.1.1 电气线路的绝缘电阻、保护地线（PE）连接牢固可靠，开关插座的接线正确，漏电保护器的动作电流和时间、接地电阻和照度满足设计要求和规范规定。 23.1.2 照明系统通电连续试运行时间满足国家质量验收规范的规定。 23.1.3 照明系统的测试与通电试运行应按以下程序进行： 1 电线绝缘电阻测试前电线的连接完成； 2 照明箱（盘）、灯具、开关、插座的绝缘电阻测试在就位前或接线前完成； 3 备用电源或事故照明电源作空载自动投切试验前拆除负荷，空载自动投切试验合格，才能做有载自动投切试验； 4 电气器具及线路绝缘电阻测试合格，才能通电试验； 5 照明全负荷实验必须在本条1、2、4完成后进行。 23.2 施工准备 23.2.1 技术准备 1 试运行前编制照明通电试运行方案，并报相关主管部门审批。对调试人员进行技术交底及安全交底。 2 检查巡视整个照明系统，全线无障碍，能够满足送电要求。 23.2.2 主要机具一字形和十字形螺丝刀，组合木梯，圆头锤，电工刀，扳手，钢丝钳，剥线钳，压接钳，铁水平尺，塞尺，电笔，摇表，万用表，兆欧表，交流钳形电流表。 23.2.3 作业条件 1 灯具、开关、插座的安装已按批准的设计进行施工完毕，并且安装质量已符合现行的施工及验收规范中的有关规定； 2 照明配电箱的安装已按批准的设计进行施工完毕，并且安装质量已符合现行的施工及验收规范中的有关规定；

23.3 通电试运行技术要求 23.3.1 每一回路的线路绝缘电阻不小于0.5MΩ，关闭该回路上的全部开关，测量调试电压值是否符合要求，符合要求后，选用经试验合格的5～6A漏电保护器接电逐一测试，通电后应仔细检查和巡视，检查灯具的控制是否灵活，准确；开关与灯具控制顺序相对应，电扇的转向及调速开关是否正常，如果发现问题必须先断电，然后查找原因进行修复，合格后，再接通正式电路试亮。 23.3.2 全部回路灯具试验合格后开始照明系统通电试运行。 23.3.3 照明系统通电试运行检验方法： 1 灯具、导线、电缆和继电保护系统的调整试验结果，查阅试验记录或试验时旁站。 2 空载试运行和负荷试运行结果，查阅试运行记录或试运行时旁站。 3 绝缘电阻和接地电阻的测试结果，查阅测试记录或测试时旁站或用适配仪表进行抽测。 4 漏电保护器动作数据值和插座接线位置准确性测定，查阅测试记录或用适配仪表进行抽测。 5 螺栓紧固程度用适配工具作拧动试验；有最终拧紧力矩要求的螺栓用扭力扳手抽测。 6 水平度用铁水平尺测量，垂直度用线锤吊线尺量，盘面平整度拉线尺量，各种距离的尺寸用塞尺等检测仪器测量。 23.4 运行中的故障预防 23.4.1 避免某一回路灯具线路发生短路故障，先测量其线路绝缘电阻； 23.4.2 减少故障损坏范围，采用开关逐一打开的方法； 23.4.3 降低故障损伤程度，灯具试验线路上采用小容量、灵敏度很高的漏电保护器； 23.4.4 派专人时刻观察电压表和电流表的指示情况，发现问题及时处理，最大限度地减少损失； 23.4.5 根据配电设置情况，安排专人反复观察小开关有无异常，测量100A 以上的开关端子温度变化情况，如开关端子有异常立即关闭开关，及时处理。 23.5 安全、环保措施

题目某住宅楼电气照明系统设计任务书.doc

课程设计任务书1 一、设计题目某教学用楼电气照明系统设计。二、设计资料 1.基本概况本工程是一栋高六层的教学用建筑,其建筑类别为三类建筑.结构形式为底框结构,基础为桩基础,所有楼板均为现浇。设计内容为电气照明系统。 1）建筑为6层教学楼。 2）每层层高3.5米。 3）室内外高差0.3米。 2.参考资料 1）民用建筑电气设计规范及条文解释 2）2009全国民用建筑工程设计技术措施电气 3）建筑电气设计手册 4）国家标准电气制图电气图形符号应用示例图册 5）有关产品样本 6）建筑电气施工验收规范 7）供配电系统设计规范 8）低压配电系统设计规范三、设计任务 1、计算书内容包括：照度计算、负荷计算、线缆及保护管的选择、配电箱的选择。 2、图纸 1）设计说明、图例、图纸目录 2）标准层照明平面图（1：100）和标准层插座平面图（1：100） 3）非标准层照明平面图（1：100）和非标准层插座平面图（1：100） 4）供电干线平面图（1：100） 5）供电干线系统图（1：100） 6）照明配电箱系统图 3、课程设计说明书四、设计步骤

1．熟悉资料、设计规范。对已给资料进行整理。根据建筑物的特点，确定供电等级：根据建筑平面图，拟定各户配电箱具体位置；根据外线情况确定进户总箱位置；并在平面图上绘出。 2．绘制照明平面图（包括楼梯间设照明）根据建筑平面图针对不同的使用功能,按照电气照明设计规范进行照度设计.以满足使用对照度及功能要求. （1）根据房间的用途确定灯具的种类、型号及安装高度。（2）查出各房间的照度标准，进行照度计算。（3）根据计算结果绘出照明平面布置图。（4）绘出线缆（单线图）。 3．根据房间的用途确定插座的种类、型号及安装高度. （1）绘出插座平面布置图。（2）绘出线缆（单线图）。 4. 绘出各层供电系统图。 5. 负荷计算（1）计算各支线负荷，选择支线线缆（型号、规格）及敷设方式并标注在平面图上，选择支线开关（型号、规格）并标注在系统图上。（2）计算每层的负荷，选择每层的线缆（型号、规格）及敷设方式并标注在平面图上，选择开关（型号、规格）并标注在系统图上。（3）计算整座楼的负荷，选择进户线缆（型号、规格）及敷设方式并标注在供电干线平面图上，选择总开关（型号、规格）并标注在系统图上。 6．整理图纸并写出设计说明、图例及图纸目录。（1）说明书内容包括：建筑用途、设计依据、负荷等级及电源进户方式、配线、配电箱及等电位联结。（2）图例内容包括：符号、名称、规格型号、容量、安装高度、方式及场所。（3）图纸目录内容包括：图别、名称、 8.整理计算书内容包括：照度计算、负荷计算、线缆、开关及配电箱的选择。 9.设计注意安全、可靠、经济实用、美观。设计前应先学习有关的规范，严格按照规范设计。

电气照明系统基础知识

电气照明系统基础知识（一）照明系统分类按照照明在建筑中所起主要作用的不同，可将建筑照明分为视觉照明和装饰照明两大类。 1、视觉照明满足人们的视觉要求（属生理要求），保证从事的生产、生活活动正常进行而采用的照明，称为视觉照明。根据具体的工作条件，视觉照明又可分为：（1）正常照明。（2）应急照明。应急照明按功能又分为三类： l）疏散照明。 2）安全照明。 3）备用照明。应急照明必须采用能瞬时点燃的可靠光源，一般采用白炽灯或卤钨灯。当应急照明作为正常照明的一部分经常点燃且发生故障不需要切换电源时，也可采用气体放电灯。备用照明的照度不低于正常照明的10％，安全照明的照度不低于正常照度的5％。疏散照明在主要通道上的照度不应低于0．5lx。（3）值班照明。（4）警卫照明。（5）障碍照明。一般建筑物高度在60m以上时应设置障碍照明。 2、装饰照明装饰照明主要有建筑物泛光照明、节日彩灯、广告霓虹灯及喷泉照明、舞厅照明等。（二）常用电光源及特性电光源按发光原理可以分热辐射光源和气体放电光源两大类。气体放电光源一般比热辐射光源光效高、寿命长，能制成各种不同光色，在电气照明中应用日益广泛。热辐射光源结构简单，使用方便，显色性好，故在一般场所仍被普遍采用。（1）白炽灯。白炽灯的功率因数近于1。白炽灯主要有玻璃泡体、灯丝和灯头组成。白炽灯泡内都抽成真空，功率大于40W的灯泡充以氮气或氮氛混合气体，以减缓灯丝氧化和金属分子扩散，提高灯丝的使用温度和发光效率，增加使用寿命。由于钨丝的冷态电阻比热态电阻小很多，故其瞬时启动电流很大。（2）日光灯（荧光灯）。日光灯是由镇流器、灯管、起动（辉）器和灯座等组成。荧光灯由于气体放电的负阻特性，必须与镇流器配合才能稳定工作。日光灯的优点是光效高，光谱接近日光，显色性好。它的表温低，表面亮度低。眩光影响小。缺点是功率因数低，约为0．5；有频闪效应；附件多，不宜频繁开关。新型日光灯采用电子镇流器，可以节电，起动电压宽、无频闪现象，功率因数可提高到0、9，平均寿命10000h。（3）卤钨灯。卤钨灯也是一种热辐射光源。目前广泛采用的是溴、碘两种卤素，分别叫溴钨灯和碘钨灯。

建筑物照明通电试运行

一、建筑物照明通电试运行（一）主控项目 1、照明系统通电，灯具回路控制应与照明配电箱及回路的标识一致；开关与灯具控制顺序相对应，风扇的转向及调速开关应正常。 2、公用建筑照明系统通电连续试运行时间为24h，民用住宅照明系统通电连续试运行时间应为8h。所有照明灯具均应开启，且每2h记录运行状态1次，连续试运行时间内无故障。二、电线导管、电缆导管和线槽敷设（一）主控项目 <1>金属的导管和线槽必须接地（PE）或接零（PEＮ）可靠，并符合下列规定： <1.1>镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于４mm2； <1.2>当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线； <1.3>金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于2处与接地（PE）或接零（PEＮ）干线连接； <1.4>非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。 <2>金属导管严禁对口熔焊连接；镀锌和壁厚小于2mm的钢导管不得套管熔焊连

接。 <3>防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应严密。 <4>当绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度大于15mm。（二）一般项目 1、室外埋地敷设的电缆导管，埋深不应小于0.7m。壁厚小于等于2mm的钢电线导管不应埋设于室外土壤内。 2、室外导管的管口应设置在盒、箱内。在落地式配电箱内的管口，箱底无封板的，管口应高出基础面50～８0mm。所有管口在穿入电线、电缆后应做密封处理。由箱式变电所或落地式配电箱引向建筑物的导管，建筑物一侧的导管管口应设在建筑物内。 3、金属导管内外壁应防腐处理；埋设于混凝土内的导管内壁应防腐处理，外壁可不防腐处理。 4、室内进入落地式柜、台、箱、盘内的导管管口，应高出柜、台、箱、盘的基础面50～８0mm。暗配管要有一定的埋设深度，太深不利于与盒箱连接，有时剔槽太深会影响墙体等建筑物的质量；太浅同样不利于盒箱连接，还会使建筑物表面有裂纹，在某些潮湿场所（如实验室等），钢导管的锈蚀会印显在墙面上，所以埋设深度恰当，既保护导管又不影响建筑物质量。明配管要合理设置固定点，是为了穿线缆时不发生

电气照明系统设计思路

电气照明系统设计流程第一步；确定范围确定设计内容为电气照明系统，其中包括普通照明，备用照明和应急疏散照明等部分第二步：查阅规范查阅相关规范，并且将设计所需的规范条例了解清楚（PS:一般规范：《建筑照明设计规范》、《建筑设计防火规范》、《建筑照明术语标准》、《供配电系统设计规范》、《爆炸和火灾危险环境电力装置设计规范》、《电力工程电缆设计规范》等）第三步：确定其各房间照度值根据规范确定各房间的照度值，备用照明和应急照明的设置要求（包括备用照明和应急照明的供电方式）（PS:查阅《建筑照明设计规范》的第五章、第六章）第四步:确定其功率密度确定之后查询照明设计规范确定所需设计的功率密度（PS:查阅《建筑照明设计规范》的第六章（取现行值））第五步：灯具选型确定设计所需要的灯具型号（灯具选型），须知道灯具的详细参数（PS:查阅相关资料，了解清楚每种灯具的光通量、光效值、功率瓦数）

第六步：确定其各房间灯具数量根据功率密度的要求算出每个房间需要的灯具数量 ①利用天正电气中的照度计算功能 A. 选定房间，确定其房间面积 B. 填写利用系数，一般洁净室内的利用系数取0.8-0.9，非洁净区取0.7-0.8，室外0.5-0.7。 C. 填入光源参数，主要填写总的光通量 D. 填写照度要求、功率密度，维护系数一般去标准0.8 E. 得出结果（灯具数量），注意查看功率密度是否满足条件，如满足，这方案成立；如不满足，需要调整灯具种类，从而达到满足条件。 ②利用灯具数量的计算公式 A.计算灯具数量：公式：N = EA / (ΦUK) 其中：Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m2, K -- 灯具维护系数，E-- 平均照度lx B.得出结果（灯具数量），再计算出功率密度:公式：LPD=ΣΡ/A 其中：LPD-- 功率密度W/m2, ΣΡ-- 所有照明设备的总功率W, A -- 工作面面积m2 C. 注意查看功率密度是否满足条件，如满足，这方案成立；如不满足，需要调

强电(电气照明)系统施工工艺流程

电气照明系统施工工艺流程 (1) 5.1钢管敷设 (2) 5.1.1施工工艺流程： (2) 5.1.2工艺要求 (3) 5.1.3 钢管暗敷设 (4) 5.1.4钢管明敷设 (4) 5.2桥架.金属线槽地安装 (6) 5.2.1施工工艺流程: (6) 5.2.2工艺要求 (6) 5.3管内穿线 (7) 5.3.1施工工艺流程： (7) 5.3.2工艺要求 (7) 5.4灯具安装 (10) 5.4.1施工工艺流程： (10) 5.4.2工艺要求 (10) 5.5配电箱（盘）安装 (11) 5.5.1施工工艺流程： (11) 5.5.2工艺要求 (12) 5.6电缆敷设.电缆头制作.接线和线路绝缘测试 (13) 5.6.1施工工艺流程： (13) 5.6.2工艺要求 (14) 5.7接地安装工程 (15) 5.7.1施工工艺流程： (15) 5.7.2工艺要求 (15) 电气照明系统施工工艺流程施工准备→配合土建预埋→土建结构钢筋.箱盒稳装.混凝土浇注.箱盒清理.扫管穿引线→明配管路.二次配管.配电箱体安装.线槽安装→各系统穿电缆→接线和绝缘遥测→设备接线及器具安装→电气调试运行→竣工

5.1钢管敷设 5.1.1施工工艺流程：

5.1.2工艺要求墙体暗配管要在钢筋网片绑扎完,有工作面时,电工即插入作业.管盒固定不要直接焊接在钢筋上.铁盒应预先在盒上下加焊两根Φ6钢筋.塑料盒要采用有穿筋孔地盒,配合时盒上附加地Φ6钢筋用火烧丝绑扎在钢筋网上固定牢固. 根据设计图纸和洽商要求,确定箱盒地位臵及标高.计算好箱盒上开孔数量.方向.及开孔位臵,用专用工具（开孔器）开孔,严禁用气焊或电焊开孔.管入箱体位臵要尽量贴近箱体底部,管路要排列整齐,不要斜入或成束.稳装箱盒时,箱盒口要尽量贴近模板或墙面,防止拆模后盒口过深.拆模后箱盒口距墙面.顶板不应超过10mm.稳装箱盒时,在图纸给定标高基础上（以土建50线为标准）适当提高20mm,以防止打完砼后标高降低. 管路超过下列长度时应加接线盒：无弯时30m设臵接线盒.有一个弯时20m 设臵接线盒.有两个弯时15m设臵接线盒.有三个弯时8m设臵接线盒.其位臵应便于穿线,尽量设在公用通道. 现浇砼顶板上地盒子要先定位,两个以上灯盒要拉直线.灯位盒处划“＋”字线,在“＋”字线位臵灯盒与底板钢筋固定牢固.盒内用浸水锯末充填严密,盒口用硬纸板封好,以防锯末撒出污染现场.板墙上地箱盒在配完管后再封堵箱盒,拆模后要及时将填充物清理干净. 提前预制加工好Φ25及以上钢管地90°加工弯,弯曲半径应不小于管外径地10倍,煨弯可用煨弯机加工,Φ20以下地可用煨管器现场加工. 煨弯采用冷煨法：管径为20mm及以上时,用手扳煨弯器.先将管子插入煨管器,逐步煨出所需弯度,管径为25mm及以上时,使用液压煨管器,先将管子放入模具,扳动煨管器,煨出所需弯度. 切管：管子切断常用钢锯.无齿锯.砂轮锯,将需要切断地管子长度量准确,放在钳口内卡牢切割,断口处应平齐不歪斜,管口刮锉光滑,无毛刺,清除管内铁屑. 套丝：采用套丝扳.套丝机,根据管外径选择相应板牙.将管子用台虎钳或龙门钳压架钳紧牢,再把绞板套在管端,均匀用力,不得过猛,随套随浇冷却液,套丝不乱不过长,清除渣屑,丝扣干净清晰.管径20mm及以下时,应分二板套成；管径在25mm及以上时,应分三板套成. 由于受板墙与顶板交角处砼地限制,弯曲半径可适当减少,可灼情减至管外径地6倍,弯扁度不应大于管外径地0.1倍.

建筑物照明通电试运行

1.1.1.1 建筑物照明通电试运行 1.1.1.1.1施工准备 1.1.1.1.1.1 技术准备（1）施工前应进行技术交底工作；（2）相应的施工质量验收规范。 1.1.1.1.1.2 主要机具（1）常用电工工具、大功率电烙铁；（2）人字梯；（3）数字式万用表、钳形电流表、绝缘摇表侧符合要求。 1.1.1.1.2施工工艺（1）通电试运行前检查 1）复查总电源开关至各照明回路进线电源开关接线是否正确； 2）照明配电主回路标识应正确一致； 3）检查漏电保护器接线是否正确，严格区分工作零线（N）与专用保护零线（PE），专用保护零线（PE）严禁接入漏电开关； 4）检查开关箱内各接线端子是否正确可靠； 5）断开各回路分电源开关，合上总进线开关，检查漏电测试按钮是否灵敏有效。（2）分回路试通电 1）将各回路灯具等用电设备开关全部置于断开位置； 2）逐次合上各分回路电源开关； 3）分回路逐次合上灯具等的控制开关，检查开关与灯具控制顺序是否对应； 4）用试电笔检查各插座相序连接是否正确，带开关插座的开关是否能正确关断相线。（3）故障检查整改 1）发现问题应及时排除，不得带电作业； 2）对检查中发现的问题应采取分回路隔离排除法予以解决； 3）对开关一送电，漏电保护就跳闸的现象重点检查工作零线与保护零线是否混接、导线是否绝缘不良。（4）系统通电连续试运行

公用建筑照明系统通电连续试运行时间应为24h，民用住宅照明系统通电连续试运行时间为8h。所有照明灯具均应开启，且每2h记录运行状态1次，连续试运行时间内无故障。 1.1.1.1.3质量标准（1）照明系统通电，灯具回路控制应与照明配电箱及回路的标识一致；开关与灯具控制相序相对应。（2）公用建筑照明系统通电连续试运行时间为24h，民用住宅照明系统通电连续试运行时间为8h。所照明灯具均应开启，且每2h记录运行状态1次，连续试运行时间内无故障。 1.1.1.1.4成品保护（1）检查整改时应注意保持地面、墙面整洁，不得污损。（2）应注意不得损伤已装好的灯具。（3）调试完毕后应关门上锁，以防丢失。 1.1.1.1.5安全环境保护措施（1）从事起电气安装、电工作业人员必须经有关部门进行安全技术培训，并经考试合格、取得合格证后方可上岗作业。（2）移动式电动机械和手持电动工具的单相电源线必须使用三芯软橡胶电缆，三相电源线必须使用四芯软橡胶电缆；接线时，缆线护套应穿进设备的接线盒内并予以固定。（3）移动式梯子宜用于高度在4m以下的短时间内可完成的工作。梯子使用前应进行检查，并应有专人负责保管、维护及修理。（4）搁置稳固，与地面的夹角以60°为宜。梯脚有可靠的防滑措施，顶端与构筑物靠牢。在松软的地面上使用时，有防陷、防侧倾的措施。（5）施工现场应保持整洁，垃圾废料应及时清理。废弃物应按环保要求分类堆放及回收。 1.1.1.1.6质量记录照明通电试运行记录。
